2017 TOYOTA RAV4 HYBRID Manual del propietario (in Spanish)

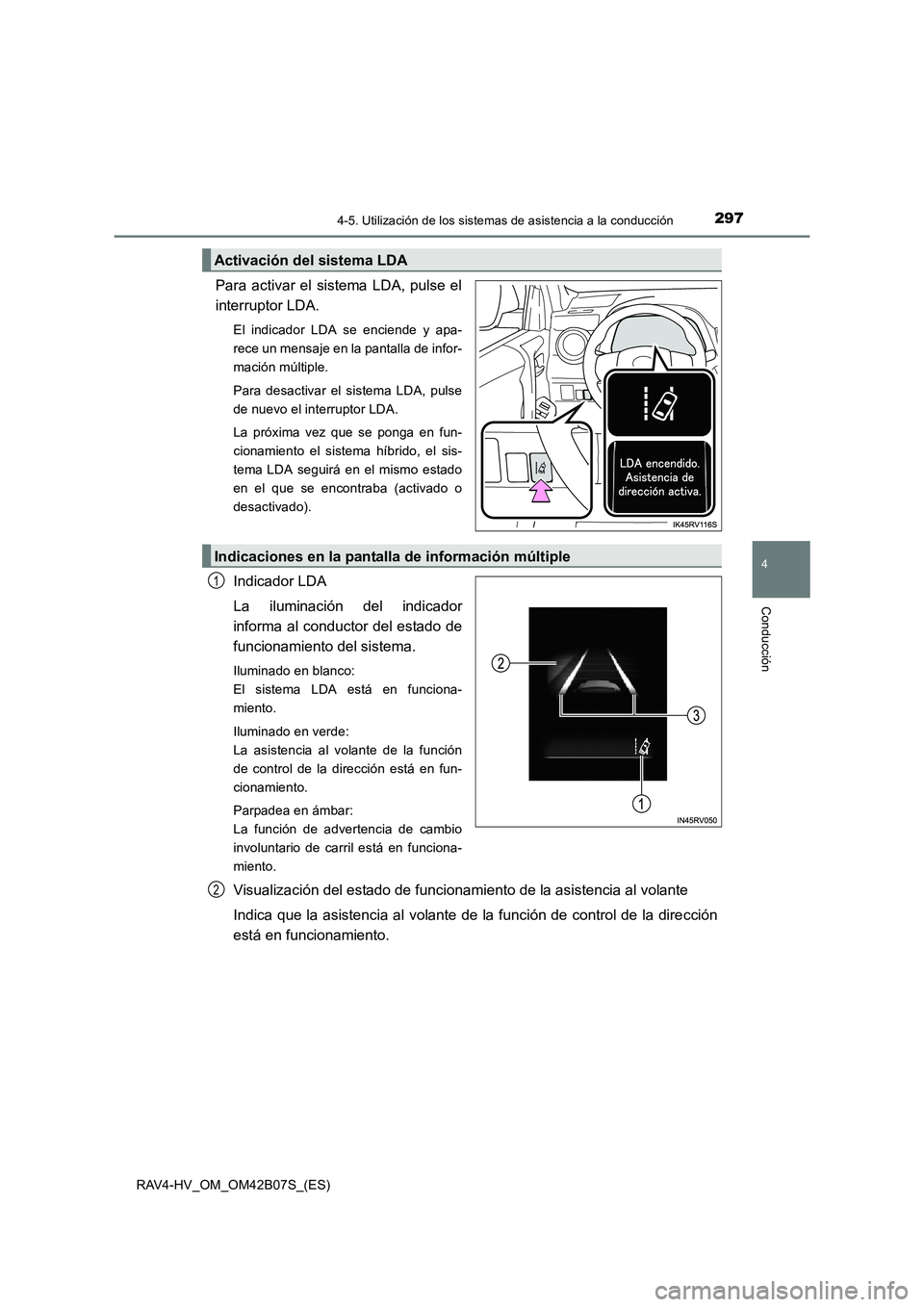

2974-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)
Para activar el sistema LDA, pulse el
interruptor LDA.
El indicador LDA se enciende y apa-
rece un mensaje en la pantalla de infor-
mación múltiple.
Para desactivar el sistema LDA, pulse
de nuevo el interruptor LDA.
La próxima vez que se ponga en fun-
cionamiento el sistema híbrido, el sis-
tema LDA seguirá en el mismo estado
en el que se encontraba (activado o
desactivado).
Indicador LDA
La iluminación del indicador
informa al conductor del estado de
funcionamiento del sistema.
Iluminado en blanco:
El sistema LDA está en funciona-
miento.
Iluminado en verde:
La asistencia al volante de la función
de control de la dirección está en fun-
cionamiento.
Parpadea en ámbar:
La función de advertencia de cambio
involuntario de carril está en funciona-
miento.
Visualización del estado de funcionamiento de la asistencia al volante
Indica que la asistencia al volante de la función de control de la dirección
está en funcionamiento.
Activación del sistema LDA
Indicaciones en la pantalla de información múltiple
1
2

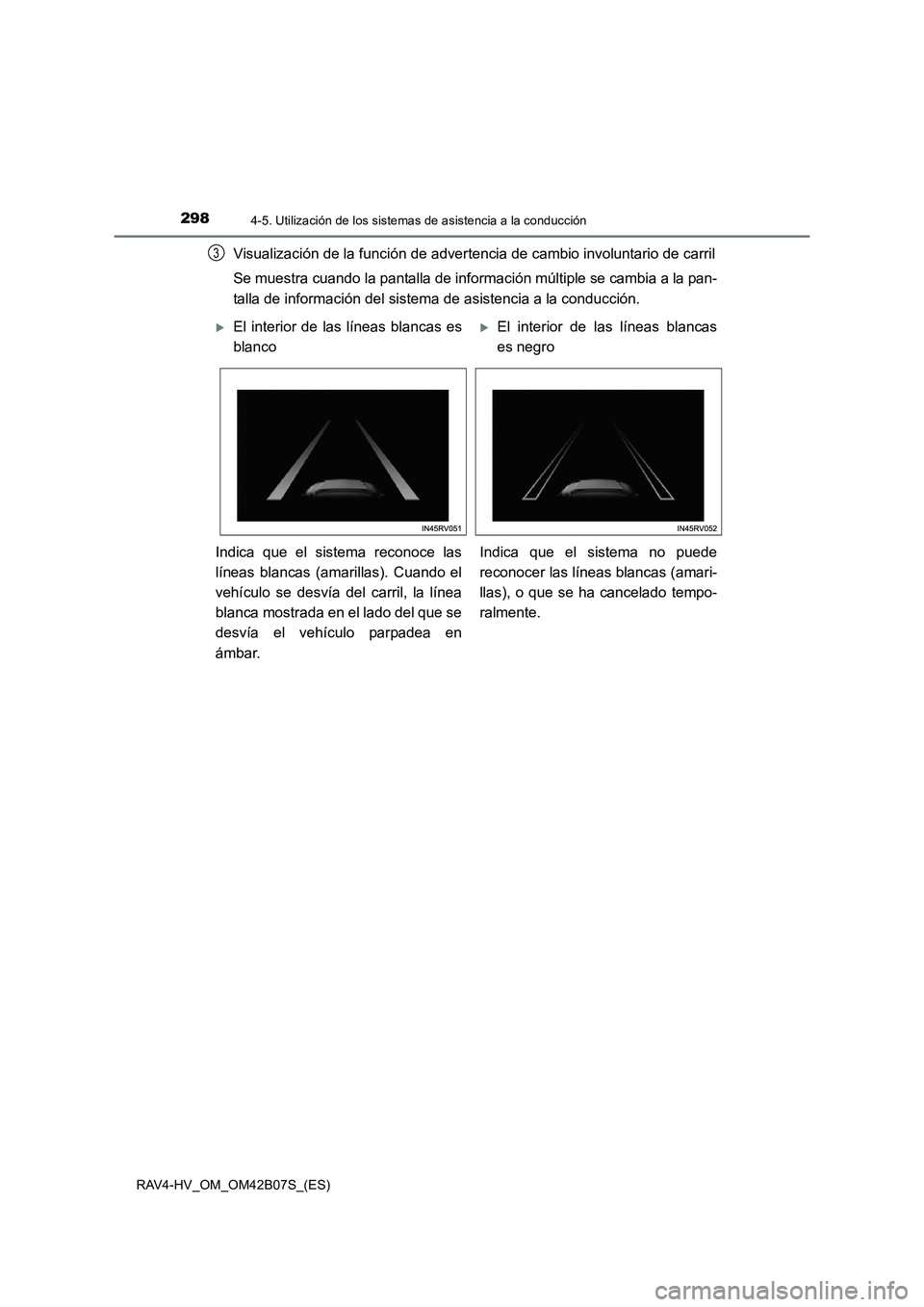

2984-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)
Visualización de la función de advertencia de cambio involuntario de carril
Se muestra cuando la pantalla de información múltiple se cambia a la pan-
talla de información del sistema de asistencia a la conducción.3
XEl interior de las líneas blancas es
blancoXEl interior de las líneas blancas
es negro
Indica que el sistema reconoce las
líneas blancas (amarillas). Cuando el
vehículo se desvía del carril, la línea
blanca mostrada en el lado del que se
desvía el vehículo parpadea en
ámbar. Indica que el sistema no puede
reconocer las líneas blancas (amari-
llas), o que se ha cancelado tempo-
ralmente.

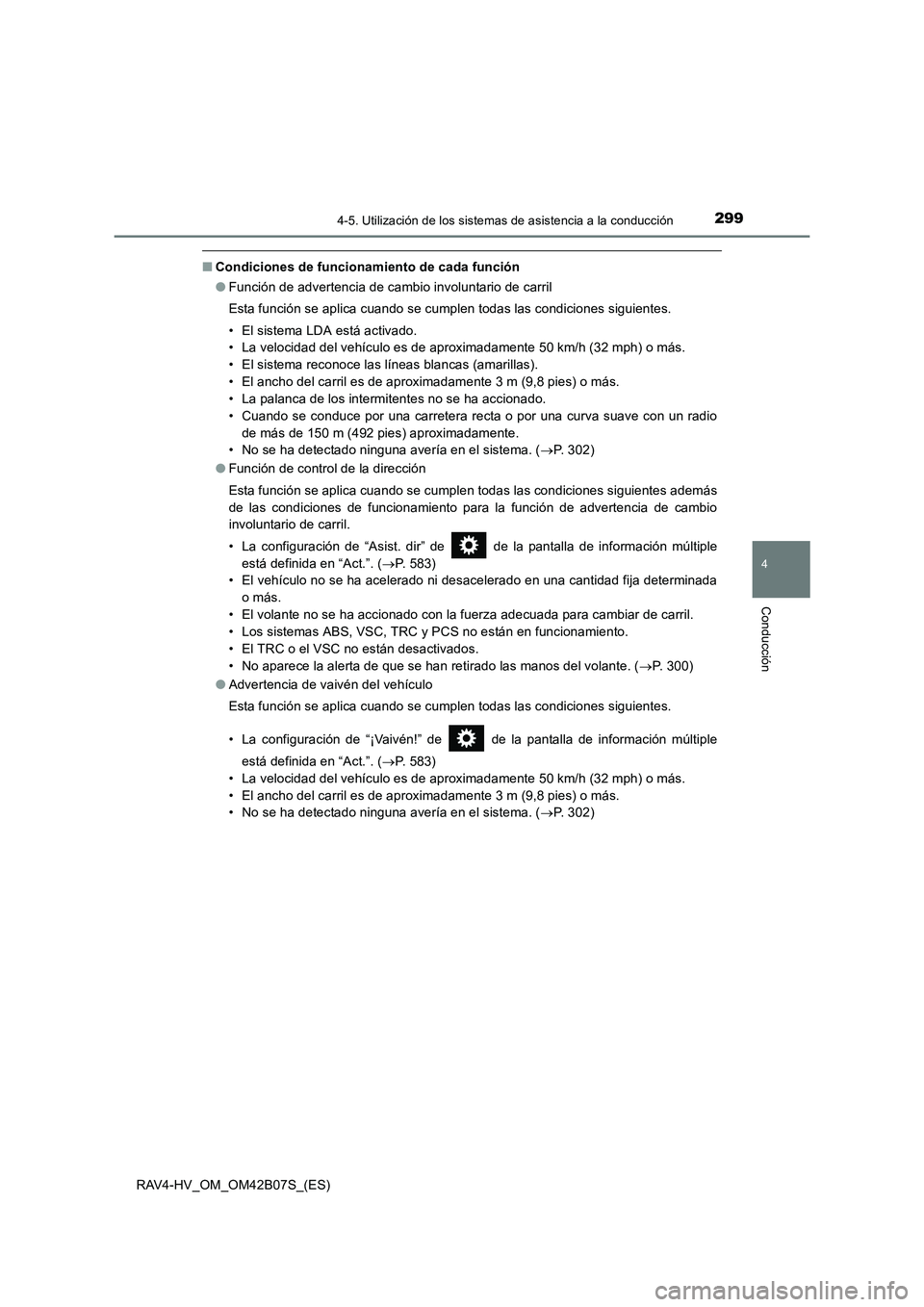

2994-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)
■Condiciones de funcionamiento de cada función
●Función de advertencia de cambio involuntario de carril
Esta función se aplica cuando se cumplen todas las condiciones siguientes.
• El sistema LDA está activado.
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El sistema reconoce las líneas blancas (amarillas).
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• La palanca de los intermitentes no se ha accionado.
• Cuando se conduce por una carretera recta o por una curva suave con un radio
de más de 150 m (492 pies) aproximadamente.
• No se ha detectado ninguna avería en el sistema. ( →P. 302)
● Función de control de la dirección
Esta función se aplica cuando se cumplen todas las condiciones siguientes además
de las condiciones de funcionamiento para la función de advertencia de cambio
involuntario de carril.
• La configuración de “Asist. dir” de de la pantalla de información múltiple
está definida en “Act.”. ( →P. 583)
• El vehículo no se ha acelerado ni desacelerado en una cantidad fija determinada
o más.
• El volante no se ha accionado con la fuerza adecuada para cambiar de carril.
• Los sistemas ABS, VSC, TRC y PCS no están en funcionamiento.
• El TRC o el VSC no están desactivados.
• No aparece la alerta de que se han retirado las manos del volante. ( →P. 300)
● Advertencia de vaivén del vehículo
Esta función se aplica cuando se cumplen todas las condiciones siguientes.
• La configuración de “¡Vaivén!” de de la pantalla de información múltiple
está definida en “Act.”. ( →P. 583)
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• No se ha detectado ninguna avería en el sistema. ( →P. 302)

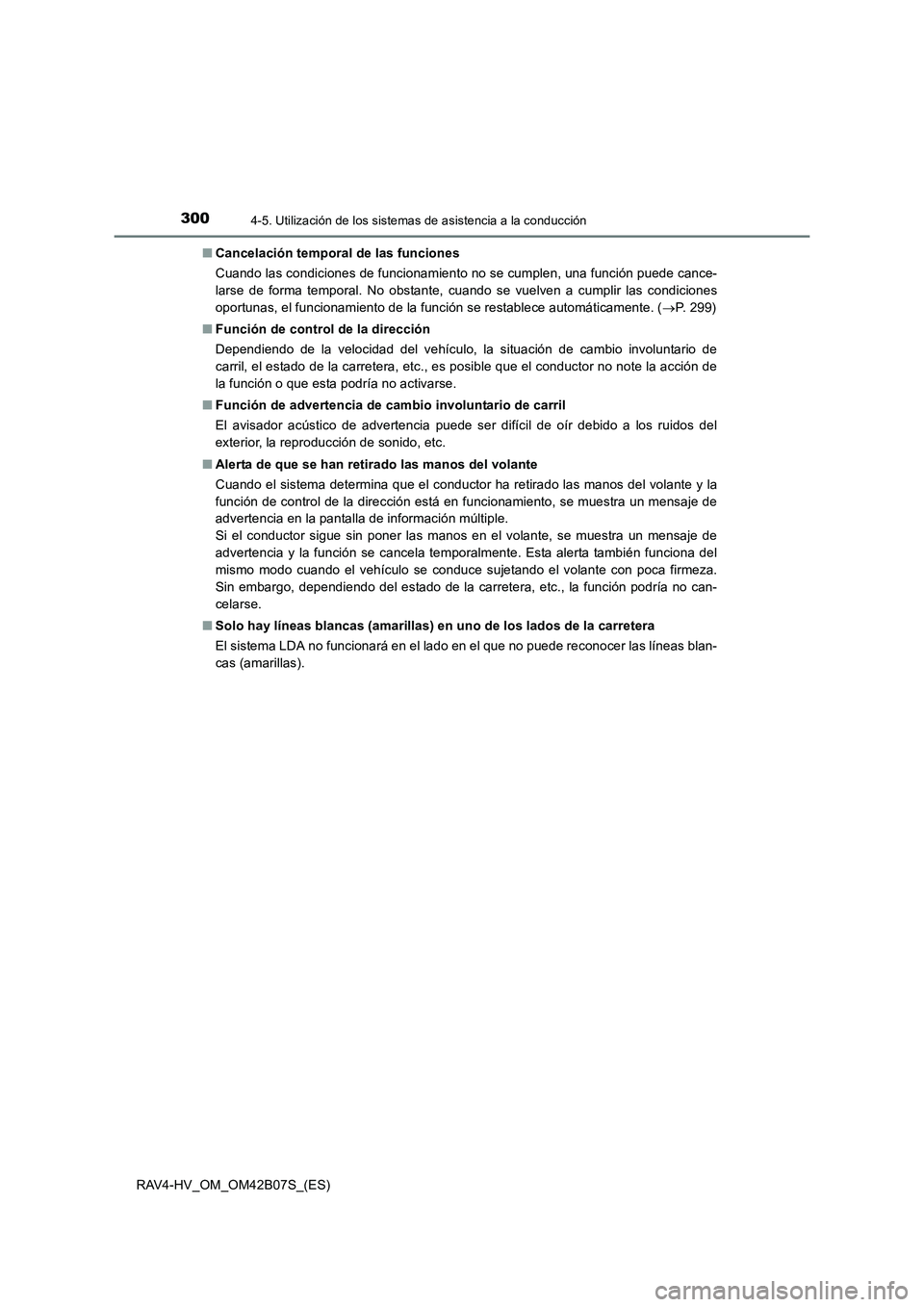

3004-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)■
Cancelación temporal de las funciones
Cuando las condiciones de funcionamiento no se cumplen, una función puede cance-
larse de forma temporal. No obstante, cuando se vuelven a cumplir las condiciones
oportunas, el funcionamiento de la función se restablece automáticamente. ( →P. 299)
■ Función de control de la dirección
Dependiendo de la velocidad del vehículo, la situación de cambio involuntario de
carril, el estado de la carretera, etc., es posible que el conductor no note la acción de
la función o que esta podría no activarse.
■ Función de advertencia de cambio involuntario de carril
El avisador acústico de advertencia puede ser difícil de oír debido a los ruidos del
exterior, la reproducción de sonido, etc.
■ Alerta de que se han retirado las manos del volante
Cuando el sistema determina que el conductor ha retirado las manos del volante y la
función de control de la dirección está en funcionamiento, se muestra un mensaje de
advertencia en la pantalla de información múltiple.
Si el conductor sigue sin poner las manos en el volante, se muestra un mensaje de
advertencia y la función se cancela temporalmente. Esta alerta también funciona del
mismo modo cuando el vehículo se conduce sujetando el volante con poca firmeza.
Sin embargo, dependiendo del estado de la carretera, etc., la función podría no can-
celarse.
■ Solo hay líneas blancas (amarillas) en uno de los lados de la carretera
El sistema LDA no funcionará en el lado en el que no puede reconocer las líneas blan-
cas (amarillas).

3014-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)■
Situaciones en las que las funciones podrían no funcionar correctamente
En las situaciones siguientes, el sensor de la cámara podría no detectar las líneas
blancas (amarillas) y diversas funciones podrían no funcionar con normalidad.
●Hay sombras en la carretera que transcurren paralelas con las líneas blancas (ama-
rillas), o que cubren dichas líneas.
● El vehículo se conduce en un área sin líneas blancas (amarillas), como delante de
una barrera de peaje o un puesto de control, en una intersección, etc.
● Las líneas blancas (amarillas) presentan irregularidades, tienen marcas en relieve o
hay piedras.
● Las líneas blancas (amarillas) no se pueden ver o son difíciles de ver debido a
arena, etc.
● El vehículo se conduce por una carretera mojada por la lluvia, con charcos, etc.
● Las líneas de tráfico son amarillas (que pueden resultar más difíciles de reconocer
que las líneas blancas).
● Las líneas blancas (amarillas) pasan por encima de un bordillo, etc.
● El vehículo se conduce por una carretera de superficie brillante, como hormigón.
● El vehículo se conduce por una superficie que brilla a consecuencia de la luz refle-
jada en ella, etc.
● El vehículo se conduce por un lugar donde la iluminación cambia de forma repen-
tina, como a la entrada o la salida de un túnel, etc.
● La luz de los faros de un vehículo que circula en sentido contrario, el sol, etc., incide
en la cámara.
● El vehículo se conduce por un lugar donde la carretera se bifurca, se une, etc.
● El vehículo se conduce por una pendiente.
● El vehículo se conduce por una carretera que se inclina a izquierda o derecha, o por
una carretera sinuosa.
● El vehículo se conduce por una carretera abrupta o sin asfaltar.
● El vehículo se conduce por una curva pronunciada.
● El carril es excesivamente estrecho o ancho.
● El vehículo está demasiado inclinado debido a que lleva una carga pesada o a que
la presión de inflado de los neumáticos es incorrecta.
● La distancia con respecto al vehículo precedente es demasiado corta.
● El vehículo sube o baja en gran medida debido al estado de la carretera durante la
conducción (carreteras en mal estado o juntas en la carretera).
● Las lentes de los faros están sucias y emiten una cantidad de luz débil por la noche,
o el eje del haz se ha desviado.
● El vehículo sufre el impacto de viento lateral.
● El vehículo acaba de cambiar de carril o ha cruzado una intersección.
● Se han colocado neumáticos de invierno, etc.

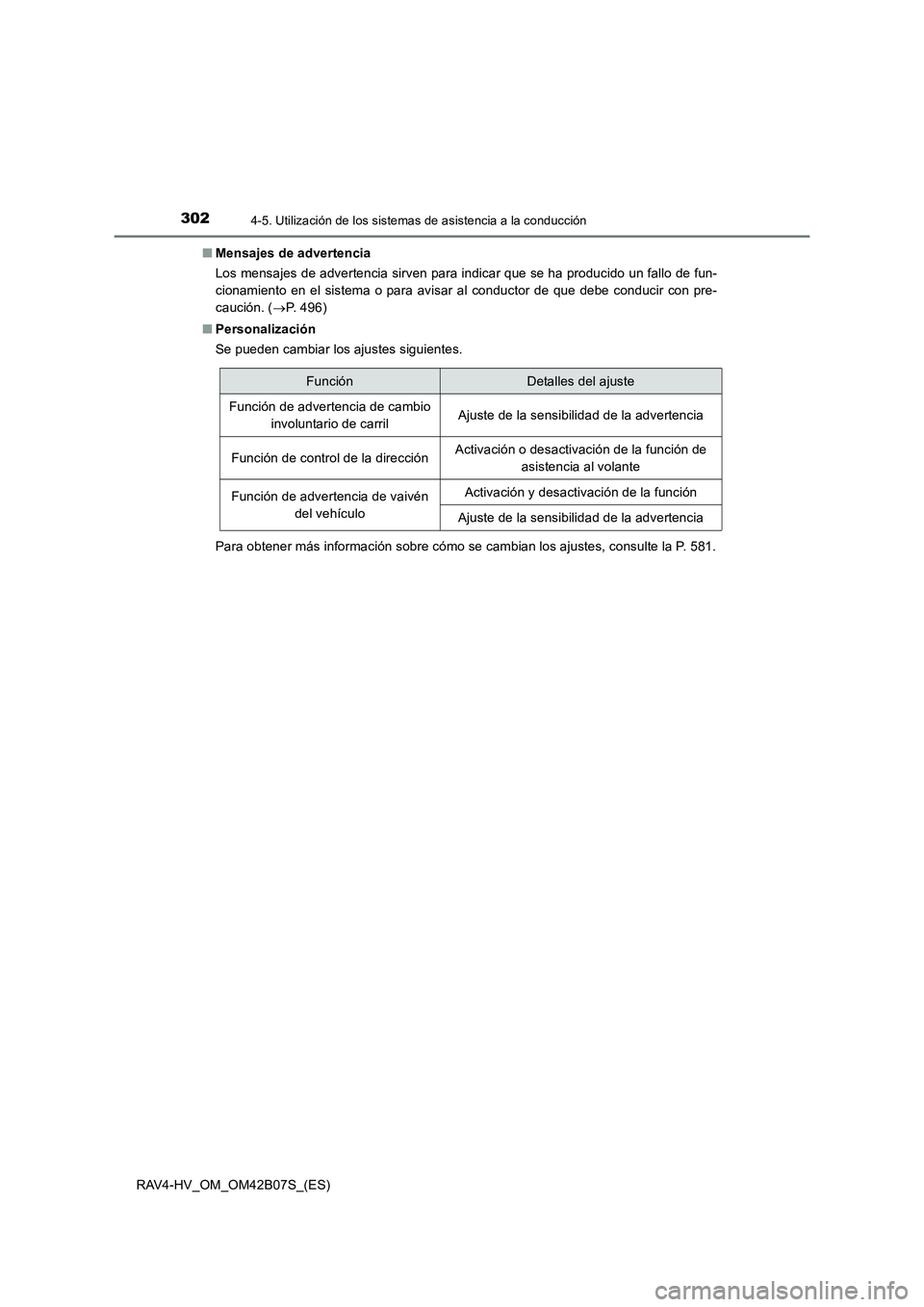

3024-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)■
Mensajes de advertencia
Los mensajes de advertencia sirven para indicar que se ha producido un fallo de fun-
cionamiento en el sistema o para avisar al conductor de que debe conducir con pre-
caución. ( →P. 496)
■ Personalización
Se pueden cambiar los ajustes siguientes.
Para obtener más información sobre cómo se cambian los ajustes, consulte la P. 581.
FunciónDetalles del ajuste
Función de advertencia de cambio
involuntario de carrilAjuste de la sensibilidad de la advertencia
Función de control de la direcciónActivación o desactivación de la función de asistencia al volante
Función de advertencia de vaivén del vehículoActivación y desactivación de la función
Ajuste de la sensibilidad de la advertencia

303
4
4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
RAV4-HV_OM_OM42B07S_(ES)
RSA (asistencia de señales de tráfico)∗
El sistema RSA reconoce señales de
tráfico específicas gracias al sensor
de la cámara y proporciona informa-
ción al conductor a través de la pan-
talla de información múltiple.
Si el sistema determina que se está conduciendo el vehículo por encima del
límite de velocidad, se están llevando a cabo acciones prohibidas, etc., en
relación con las señales de tráfico reconocidas, avisa al conductor mediante
una pantalla de advertencia y un avisador acústico
*.
*: Este ajuste debe personalizarse.
∗: Si el vehículo dispone de ello
Resumen de la función
Sensor de la cámara
ADVERTENCIA
■Antes de utilizar el sistema RSA
No confíe exclusivamente en el sistema RSA. El sistema RSA ayuda al conductor
proporcionándole información, pero no sustituye la visión y atención del propio con-
ductor. Conduzca de forma segura prestando siempre mucha atención a las normas
de tráfico.
Una conducción inapropiada o negligente puede provocar un accidente.

3044-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)
Después de que el sensor de la cámara reconozca una señal, se muestra en
la pantalla de información múltiple cuando el vehículo pasa la señal.
●Cuando se ha seleccionado la
información del sistema de asis-
tencia a la conducción, se puede
mostrar un máximo de 3 señales.
(→ P. 1 1 3 )
● Cuando se ha seleccionado una
opción distinta a la información del
sistema de asistencia a la conduc-
ción, se pueden mostrar una señal
de límite de velocidad o una señal
de fin de prohibición. ( →P. 113)
No se muestran la señal de prohibi-
ción de adelantamiento ni la señal
de límite de velocidad con marca
complementaria. No obstante, si se
reconocen otras señales distintas a
las de límite de velocidad, se apun-
tan conjuntamente debajo de la
señal de límite de velocidad actual.
Indicación en la pantalla de información múltiple
