2017 TOYOTA PRIUS PLUG-IN HYBRID Manual del propietario (in Spanish)

5777-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47A92S_(ES)
7
Mantenimiento y cuidados
Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
■Comprobación del aceite de motor
Estacione el vehículo en una superficie plana. Después de calentar el
motor y desactivar el sistema híbrido, espere 5 minutos como mínimo
para que el aceite se asiente en la parte inferior del motor.
Coloque un trapo por debajo del
extremo y extraiga la varilla indi-
cadora.
Limpie la varilla indicadora.
Vuelva a introducir la varilla indicadora hasta el final.
Coloque un trapo por debajo del extremo, extraiga la varilla indicadora y
compruebe el nivel de aceite.
Bajo
Normal
Excesivo
Limpie la varilla indicadora y vuelva a insertarla hasta el final.
Aceite de motor
1
2
3
4
5
1
2
3
6

5787-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47A92S_(ES)
■Adición de aceite de motor
Si el nivel de aceite está cerca o
por debajo de la marca de nivel
bajo, añada el mismo tipo de
aceite de motor que haya en el
motor.
Asegúrese de verificar el tipo de aceite y prepare los elementos necesa-
rios antes de añadirlo.
Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
Añada el aceite de motor poco a poco, comprobando el nivel con la
varilla indicadora.
Cierre el tapón de llenado del aceite de motor girándolo hacia la dere-
cha.
■ Consumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede
aumentar en las siguientes situaciones y podría ser necesario rellenar el aceite de
motor entre los intervalos previstos de mantenimiento del aceite.
● Cuando el motor es nuevo, por ejemplo, justo después de comprar el vehículo o tras
sustituir el motor
● Si se utiliza un aceite de baja calidad o aceite con una viscosidad inadecuada
● Al conducir con un régimen del motor elevado o con mucha carga, o al conducir ace-
lerando o desacelerando frecuentemente
● Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en
situaciones de mucho tráfico
Elección del aceite de motor P. 7 1 4
Cantidad de aceite (Bajo 
Lleno)1,5 L (1,6 qt., 1,3 qt.Ing.)
ElementosEmbudo limpio
1
2
3

5797-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47A92S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Aceite de motor usado
● El aceite de motor usado contiene contaminantes potencialmente peligrosos que
pueden causar problemas cutáneos, tales como inflamaciones o cáncer de piel;
evite el contacto prolongado y reiterado. Para eliminar de la piel cualquier resto de
aceite de motor usado, lávese a fondo con agua y jabón.
● Deshágase del aceite y los filtros usados únicamente de una manera adecuada y
segura. No tire el aceite y los filtros usados a los contenedores de basura domés-
tica, al alcantarillado ni al suelo. Si desea obtener más información acerca del reci-
claje o desecho de estos materiales, póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con
personal debidamente cualificado y equipado, una gasolinera o una tienda de
repuestos de automóviles.
● No deje el aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar averías del motor graves
Compruebe el nivel de aceite con regularidad.
■ Al cambiar el aceite de motor
● Tenga cuidado de no salpicar gotas de aceite de motor en los componentes del
vehículo.
● Evite llenar en exceso o el motor podría resultar dañado.
● Compruebe el nivel de aceite con la varilla indicadora cada vez que rellene el
depósito.
● Asegúrese de cerrar correctamente el tapón de llenado del aceite de motor.

5807-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47A92S_(ES)
El nivel de refrigerante es adecuado si se encuentra entre las líneas “FULL” y
“LOW” del depósito cuando el sistema híbrido está frío.
■Depósito de refrigerante del motor
Tapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o
por debajo, añada refrigerante
hasta la línea “FULL”. ( P. 701)
■Depósito de refrigerante de la unidad de control de potencia
Tapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o
por debajo, añada refrigerante
hasta la línea “FULL”. ( P. 701)
Refrigerante
1
2
3
1
2
3

5817-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47A92S_(ES)
7
Mantenimiento y cuidados

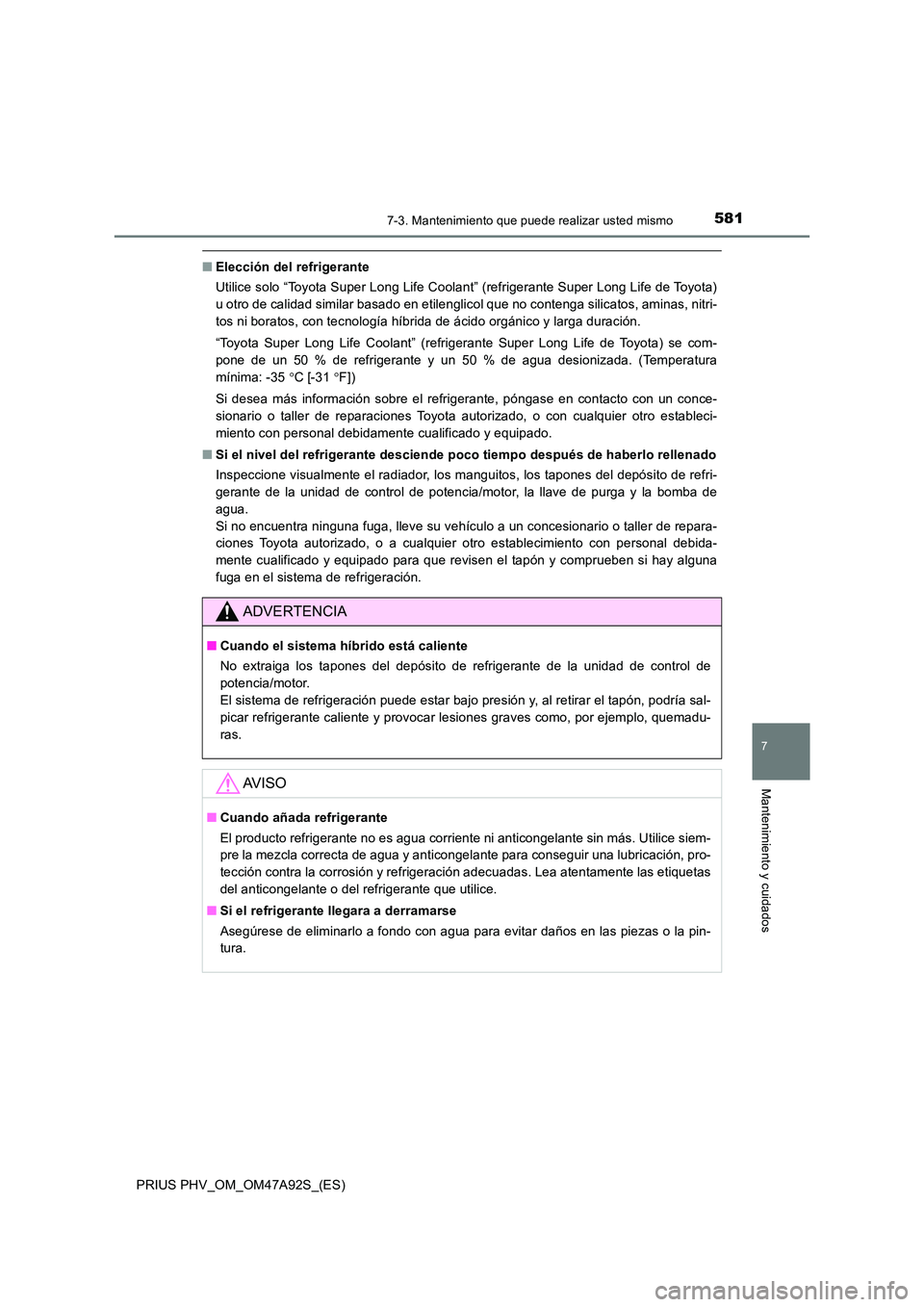

■Elección del refrigerante
Utilice solo “Toyota Super Long Life Coolant” (refrigerante Super Long Life de Toyota)
u otro de calidad similar basado en etilenglicol que no contenga silicatos, aminas, nitri-
tos ni boratos, con tecnología híbrida de ácido orgánico y larga duración.
“Toyota Super Long Life Coolant” (refrigerante Super Long Life de Toyota) se com-
pone de un 50 % de refrigerante y un 50 % de agua desionizada. (Temperatura
mínima: -35 C [-31 F])
Si desea más información sobre el refrigerante, póngase en contacto con un conce-
sionario o taller de reparaciones Toyota autorizado, o con cualquier otro estableci-
miento con personal debidamente cualificado y equipado.
■ Si el nivel del refrigerante desciende poco tiempo después de haberlo rellenado
Inspeccione visualmente el radiador, los manguitos, los tapones del depósito de refri-
gerante de la unidad de control de potencia/motor, la llave de purga y la bomba de
agua.
Si no encuentra ninguna fuga, lleve su vehículo a un concesionario o taller de repara-
ciones Toyota autorizado, o a cualquier otro establecimiento con personal debida-
mente cualificado y equipado para que revisen el tapón y comprueben si hay alguna
fuga en el sistema de refrigeración.
ADVERTENCIA
■ Cuando el sistema híbrido está caliente
No extraiga los tapones del depósito de refrigerante de la unidad de control de
potencia/motor.
El sistema de refrigeración puede estar bajo presión y, al retirar el tapón, podría sal-
picar refrigerante caliente y provocar lesiones graves como, por ejemplo, quemadu-
ras.
AV I S O
■ Cuando añada refrigerante
El producto refrigerante no es agua corriente ni anticongelante sin más. Utilice siem-
pre la mezcla correcta de agua y anticongelante para conseguir una lubricación, pro-
tección contra la corrosión y refrigeración adecuadas. Lea atentamente las etiquetas
del anticongelante o del refrigerante que utilice.
■ Si el refrigerante llegara a derramarse
Asegúrese de eliminarlo a fondo con agua para evitar daños en las piezas o la pin-
tura.

5827-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47A92S_(ES)
Inspeccione el radiador y el condensador y elimine cualquier objeto extraño
que puedan tener.
Si alguna de estas piezas está excesivamente sucia o no está seguro de su
estado, lleve el vehículo a su concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente
cualificado y equipado para que lo inspeccionen.
Radiador y condensador
ADVERTENCIA
■ Cuando el sistema híbrido está caliente
No toque el radiador ni el condensador, ya que podrían estar calientes y causar
lesiones graves como, por ejemplo, quemaduras.
■ Cuando los ventiladores de refrigeración eléctricos están en funcionamiento
No toque el compartimiento del motor.
Con el interruptor de arranque en modo ON, los ventiladores de refrigeración eléctri-
cos pueden comenzar a funcionar automáticamente si el sistema de aire acondicio-
nado está encendido y/o la temperatura del refrigerante es alta. Asegúrese de que el
interruptor de arranque está desactivado si trabaja cerca de los ventiladores de refri-
geración eléctricos o de la rejilla.

5837-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47A92S_(ES)
7
Mantenimiento y cuidados
Inspeccione la batería de 12 voltios de la forma siguiente.
■Símbolos de advertencia
Los significados de los símbolos de advertencia que aparecen en la parte
superior de la batería de 12 voltios son los siguientes:
■Exterior de la batería de 12 voltios
Asegúrese de que los bornes de la batería de 12 voltios no presentan sig-
nos de corrosión, no hay conexiones sueltas ni se observan grietas o bri-
das sin apretar.
Bornes
Batería de 12 voltios
No fumar, no exponer a lla-
mas directas ni a chispasÁcido de la batería
Protéjase los ojosSiga las instrucciones
de manipulación
Mantenga fuera del alcance
de los niñosGas explosivo

5847-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47A92S_(ES)■
Comprobación del líquido de la batería
Compruebe si el nivel se encuentra entre las líneas superior e inferior.
Línea superior
Línea inferior
Si el nivel de líquido se encuen-
tra a nivel o por debajo de la
línea inferior, añada agua desti-
lada.
■Adición de agua destilada
Quite el tapón de ventilación.
Añada agua destilada.
Si no se ve la línea superior, com-
pruebe el nivel de líquido mirando
directamente en la celda.
Vuelva a colocar el tapón de ventilación y ciérrelo firmemente.
1
2
1
BAJOCORRECTO2
3
