2017 TOYOTA PRIUS Bruksanvisningar (in Swedish)

6258-1. Specifikationer
OM47B56SE
8
Bilens specifikationer

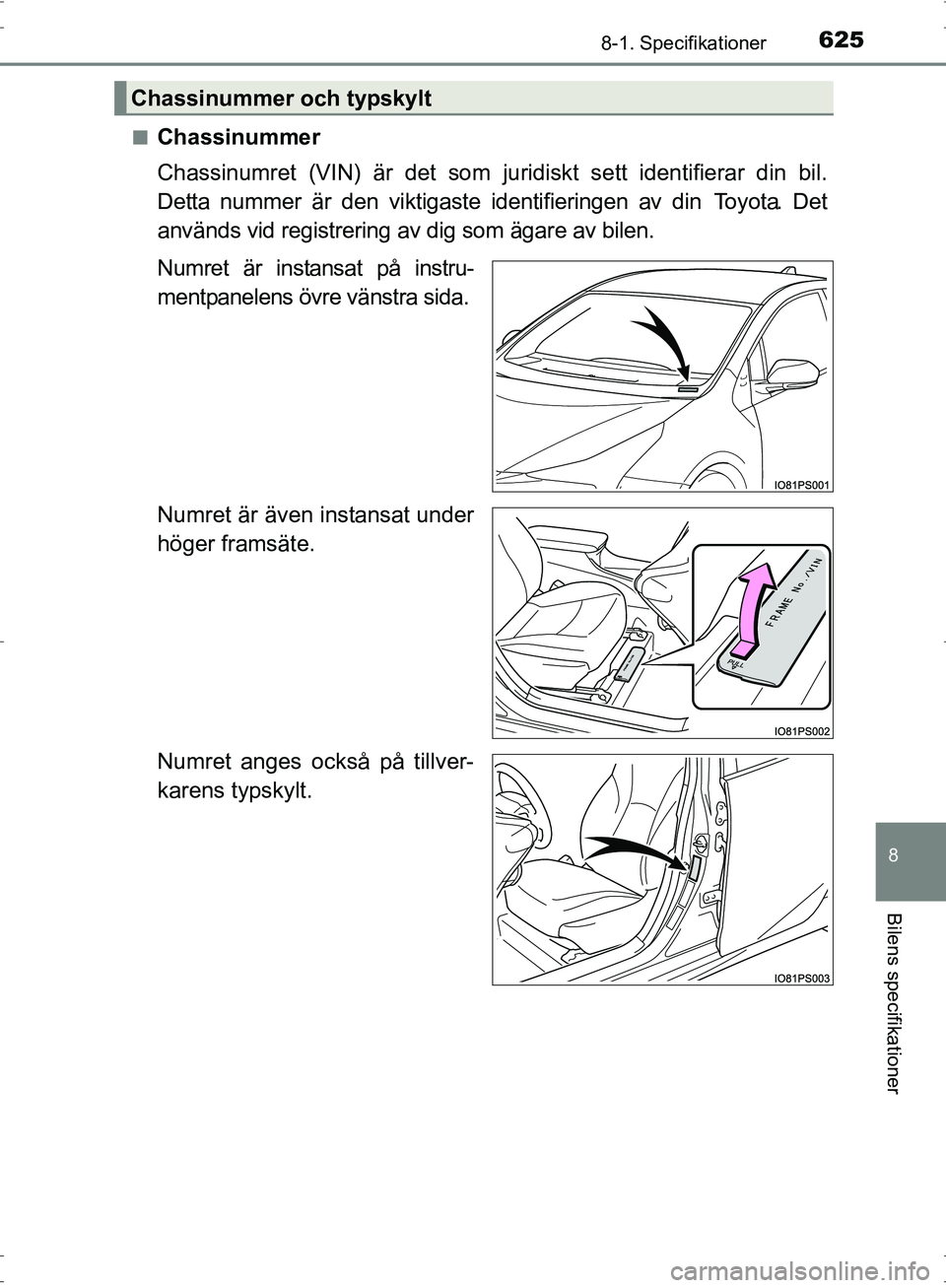

■Chassinummer
Chassinumret (VIN) är det som juridiskt sett identifierar din bil.
Detta nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra sida.
Numret är även instansat under
höger framsäte.
Numret anges också på tillver-
karens typskylt.
Chassinummer och typskylt
OM47B56SE.book Page 625 Wednesday, September 21, 2016 5:34 PM

6268-1. Specifikationer
OM47B56SE■

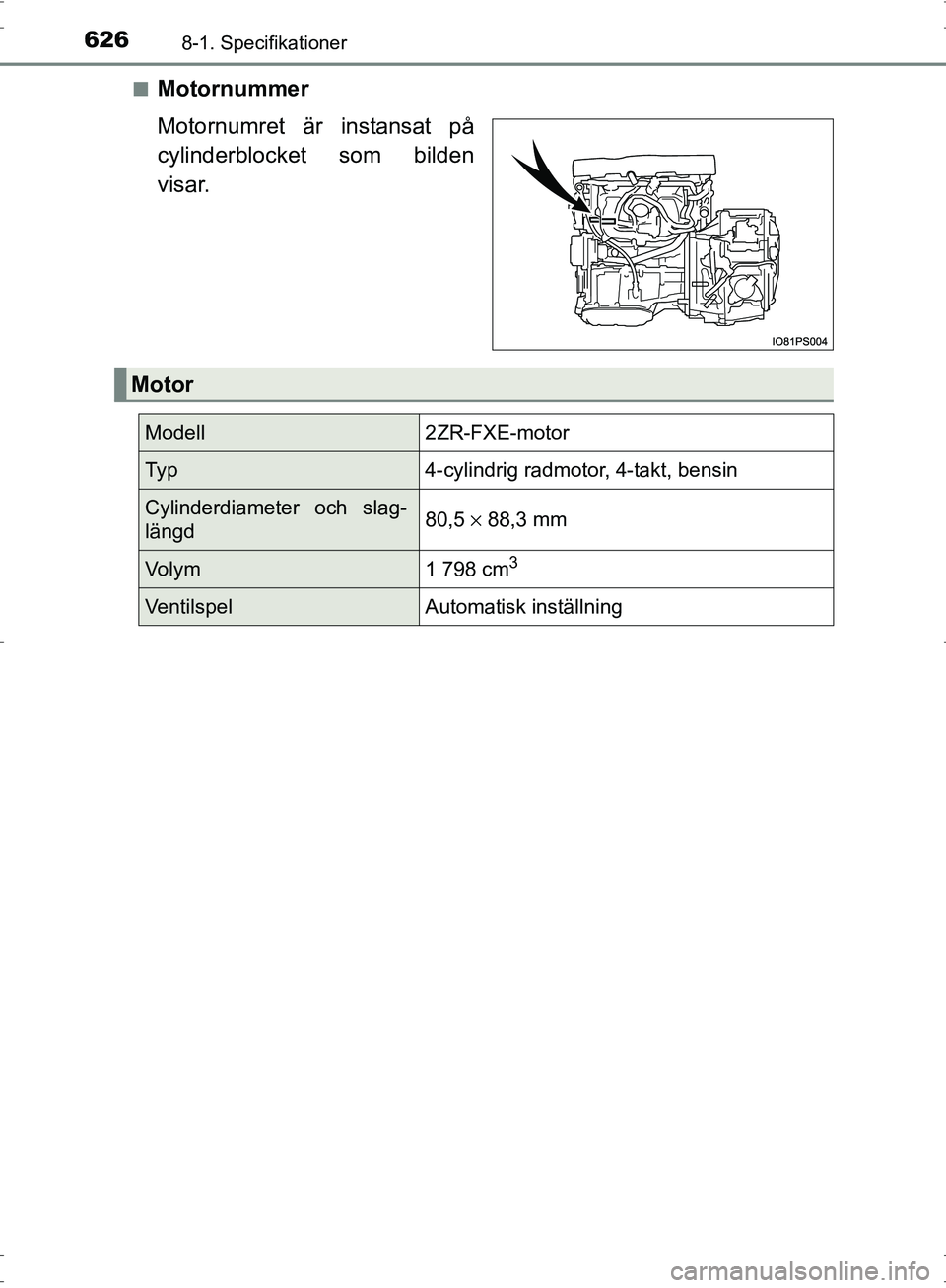

Motornummer
Motornumret är instansat på
cylinderblocket
som bilden
visar.
Motor
Modell2ZR-FXE-motor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slag-
längd80,5 × 88,3 mm
Vo l y m1 798 cm3
VentilspelAutomatisk inställning
OM47B56SE.book Page 626 Wedne sday, September 21, 2016 5:34 PM

6278-1. Specifikationer
OM47B56SE
8
Bilens specifikationer

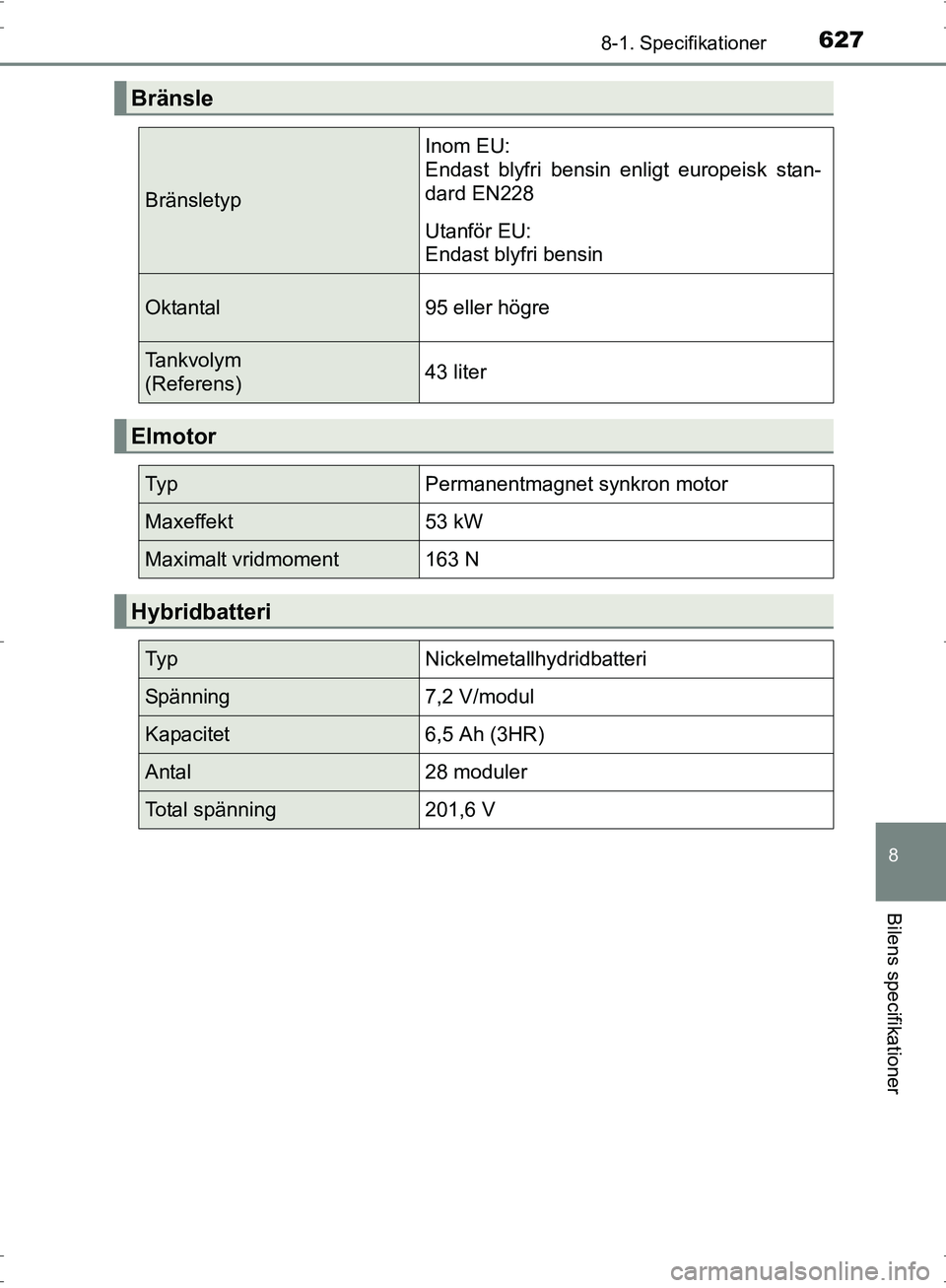

Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)43 liter
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt53 kW
Maximalt vridmoment163 N
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal28 moduler
Total spänning201,6 V
OM47B56SE.book Page 627 Wednesday, September 21, 2016 5:34 PM

6288-1. Specifikationer
OM47B56SE■

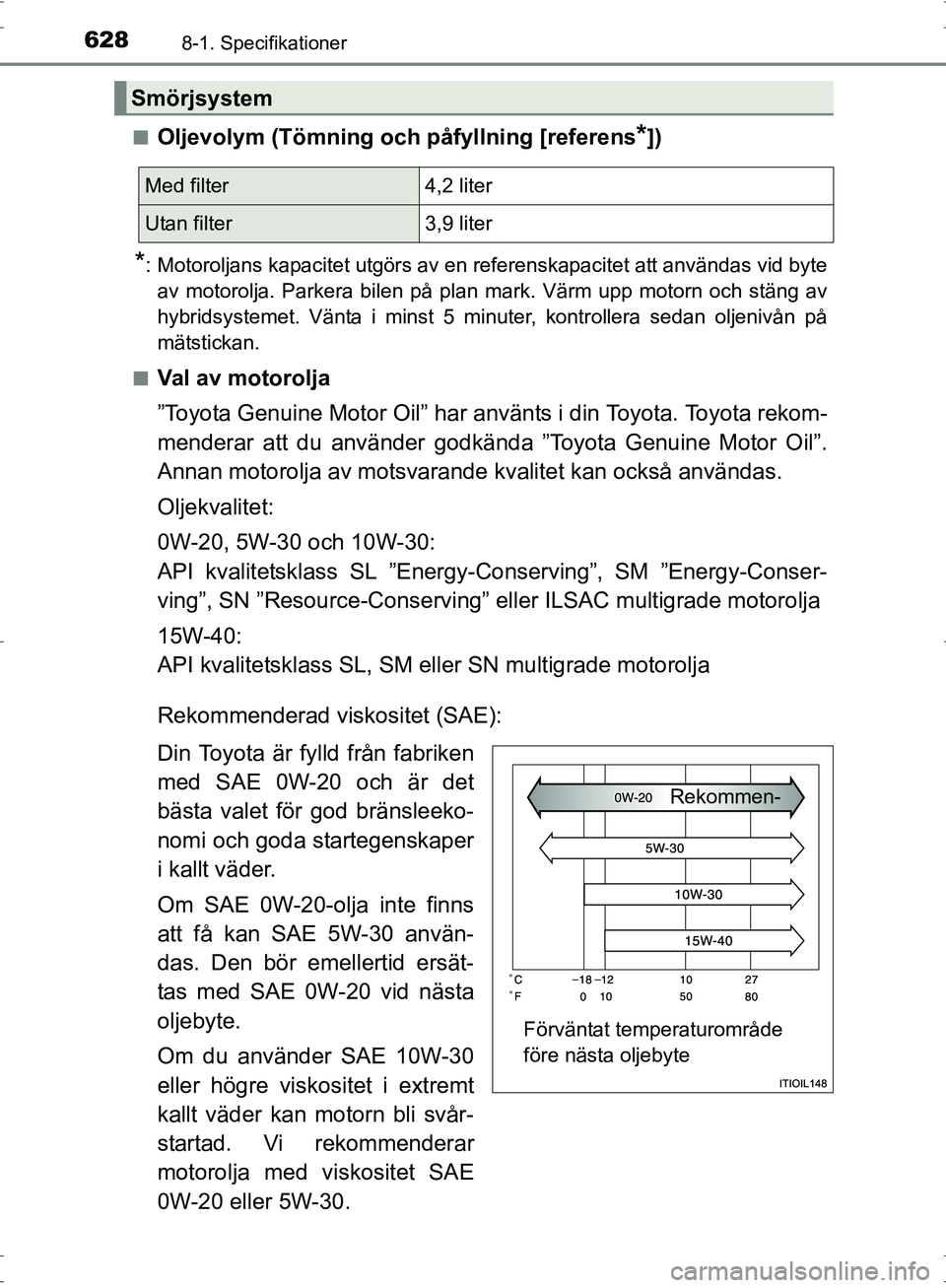

Oljevolym (Tömning och påfyllning [referens*])
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Parkera bilen på plan mark. Värm upp motorn och stäng av
hybridsystemet. Vänta i minst 5 minuter, kontrollera sedan oljenivån på
mätstickan.
■
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder godkända ”Toyota Genuine Motor Oil”.
Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM e ller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 och är det
bästa valet för god bränsleeko-
nomi och goda startegenskaper
i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Smörjsystem
Med filter4,2 liter
Utan filter3,9 liter
Förväntat temperaturområde
före nästa oljebyte Rekommen-
OM47B56SE.book Page 628 Wedne
sday, September 21, 2016 5:34 PM

6298-1. Specifikationer
OM47B56SE
8
Bilens specifikationer

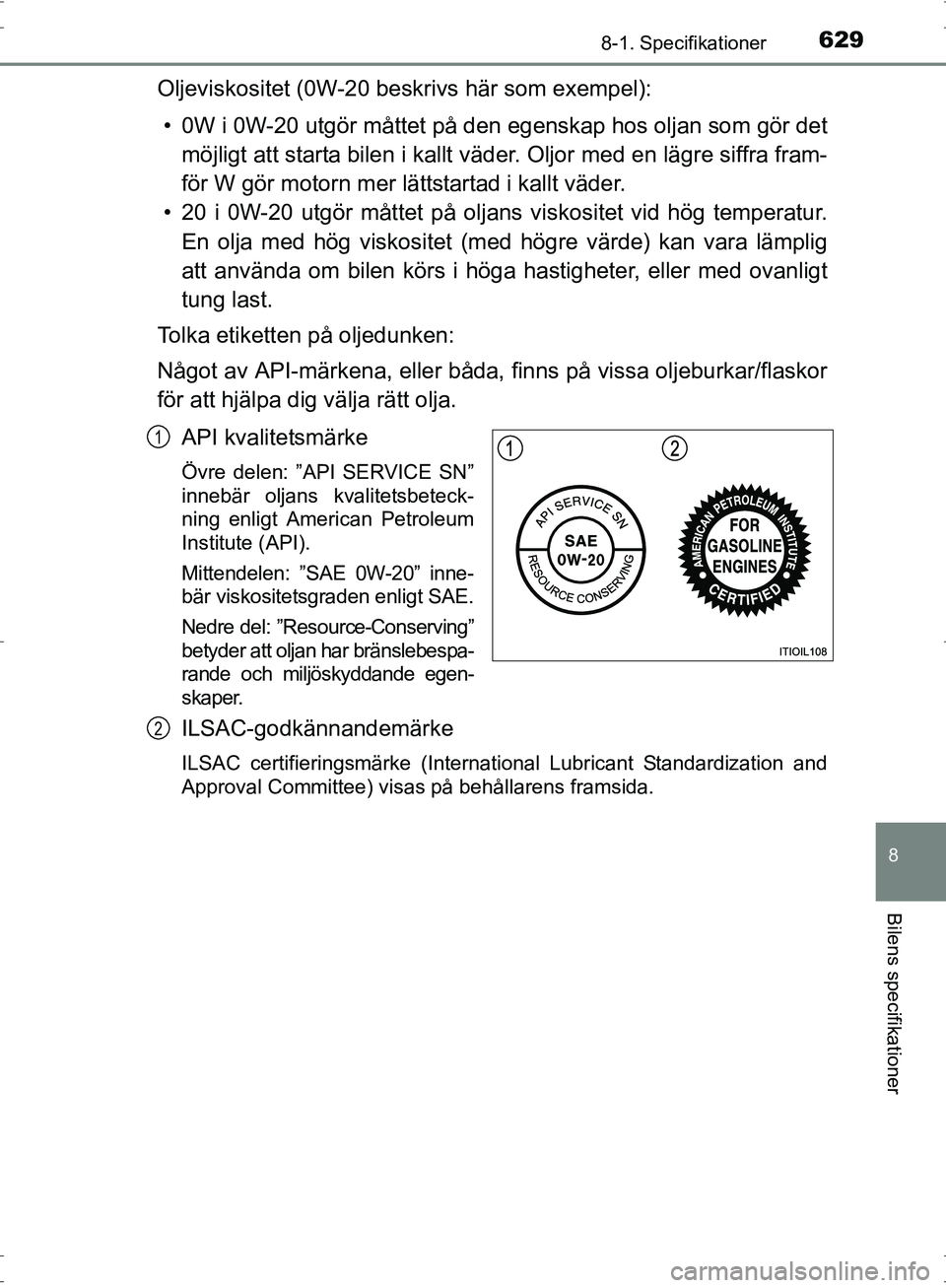

Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitetsbeteck-
ning enligt American Petroleum
Institute (API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egen-
skaper.
ILSAC-godkännandemärke
ILSAC certifieringsmärke (International Lubricant Standardization and
Approval Committee) visas på behållarens framsida.
1
2
OM47B56SE.book Page 629 Wedne sday, September 21, 2016 5:34 PM

6308-1. Specifikationer
OM47B56SE
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.

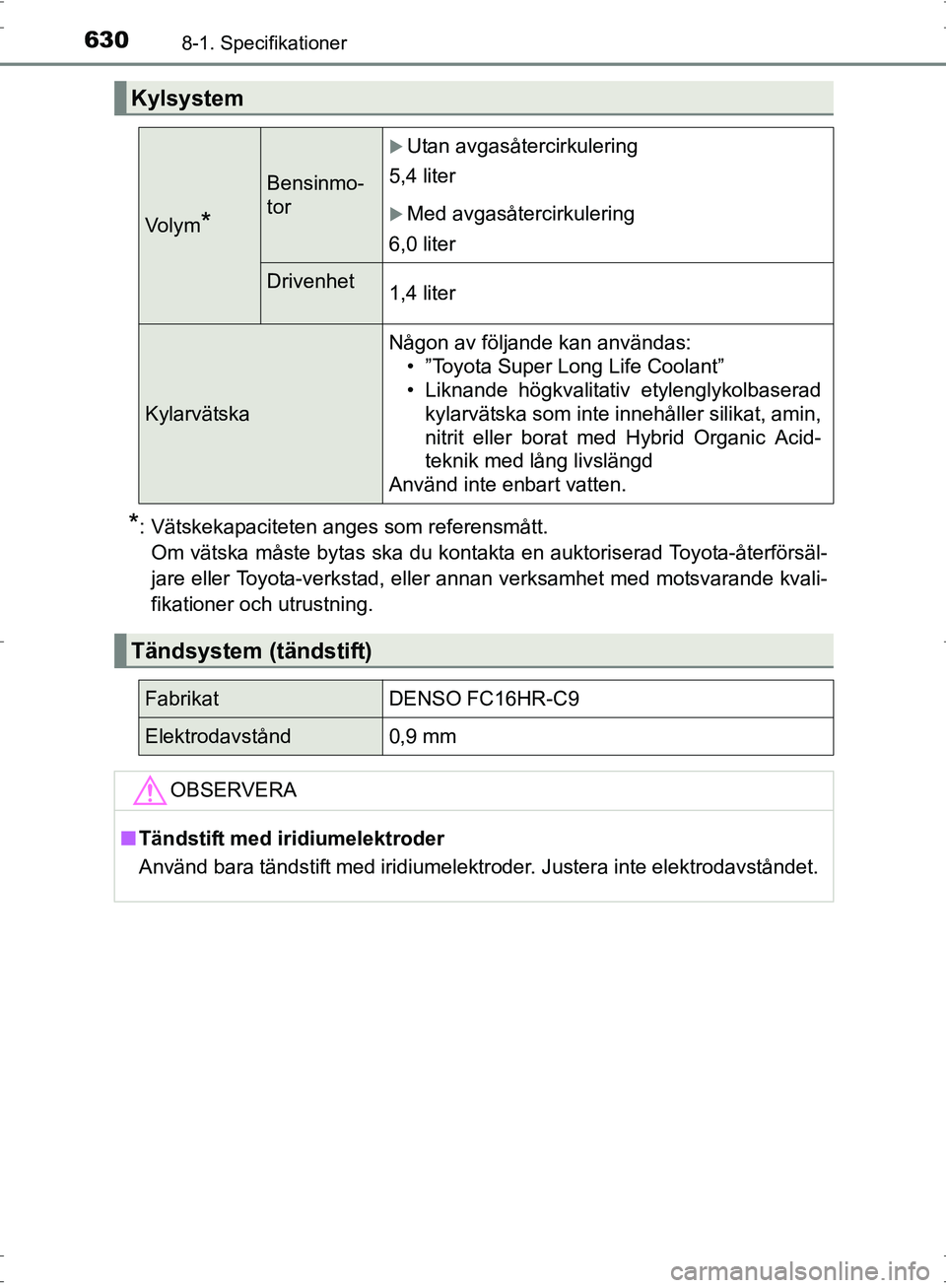

Kylsystem
Vo l y m*
Bensinmo-
tor
XUtan avgasåtercirkulering
5,4 liter
XMed avgasåtercirkulering
6,0 liter
Drivenhet1,4 liter
Kylarvätska
Någon av följande kan användas: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad
kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid-
teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-C9
Elektrodavstånd0,9 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM47B56SE.book Page 630 Wedne sday, September 21, 2016 5:34 PM

6318-1. Specifikationer
OM47B56SE
8
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verksamhet med motsvarande kvalifikatio-
ner och utrustning.

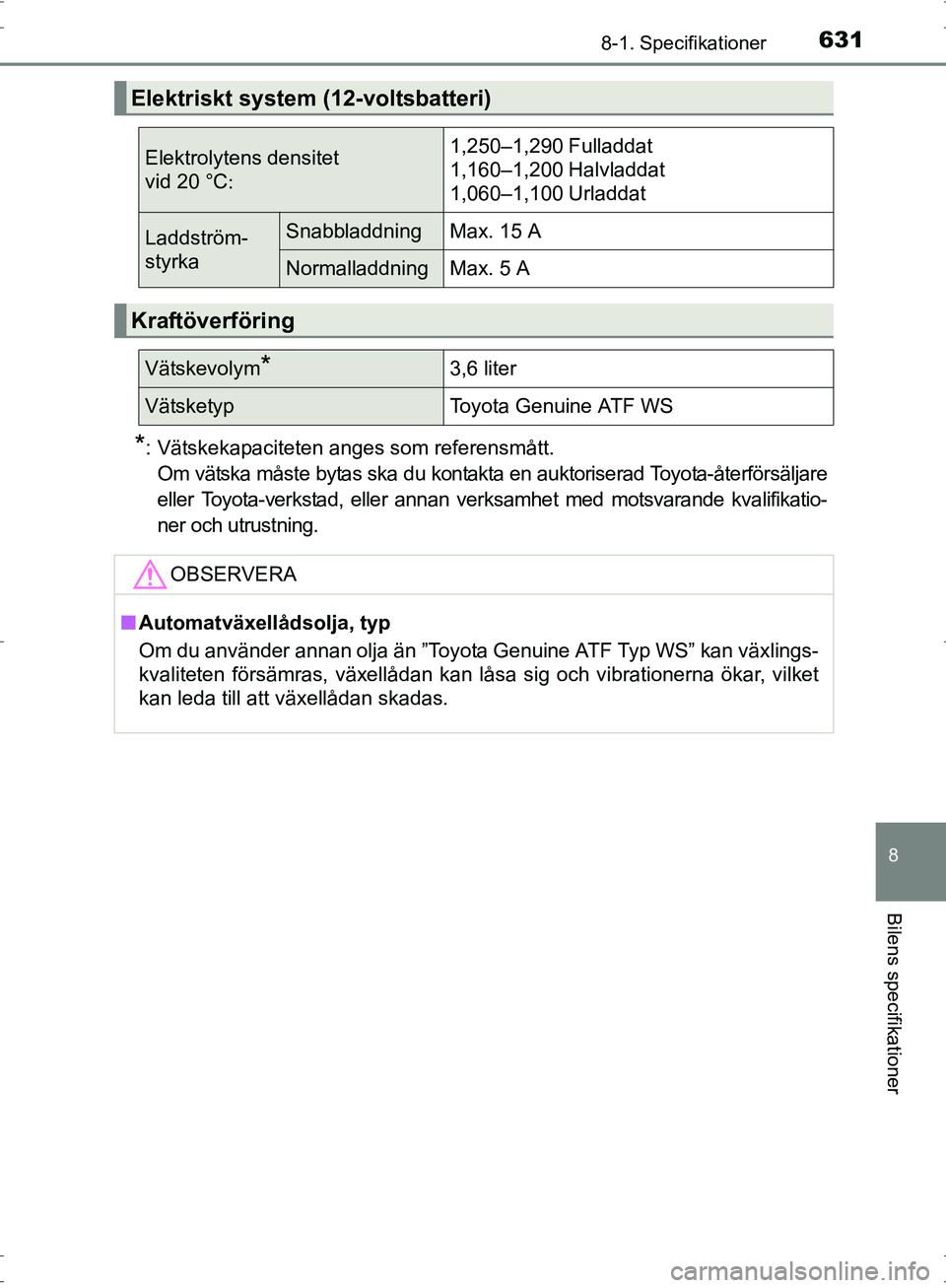

Elektriskt system (12-voltsbatteri)
Elektrolytens densitet
vid 20 °C: 1,250–1,290 Fulladdat
1,160–1,200 Halvladdat
1,060–1,100 Urladdat
Laddström-
styrkaSnabbladdningMax. 15 A
NormalladdningMax. 5 A
Kraftöverföring
Vätskevolym*3,6 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■
Automatväxellådsolja, typ
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
OM47B56SE.book Page 631 Wedne sday, September 21, 2016 5:34 PM

6328-1. Specifikationer
OM47B56SE
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 300 N ochhybridsystemet är igång.
*2: Parkeringsbromsens pedalrörelse när pedalen är nedtryckt med kraften 300 N

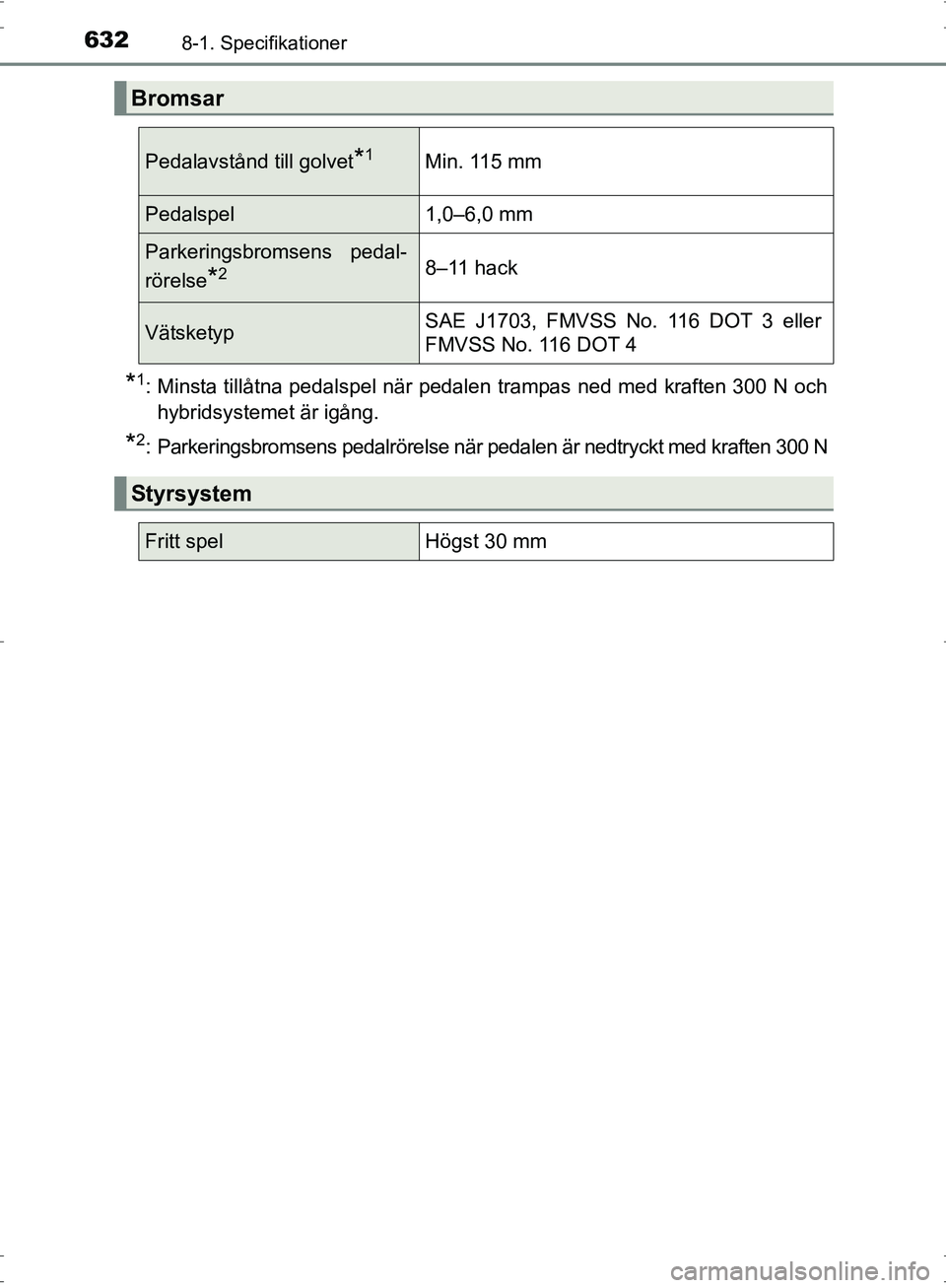

Bromsar
Pedalavstånd till golvet*1Min. 115 mm
Pedalspel1,0–6,0 mm
Parkeringsbromsens pedal-
rörelse
*28–11 hack
VätsketypSAE J1703, FMVSS No. 116 DOT 3 eller
FMVSS No. 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
OM47B56SE.book Page 632 Wedne sday, September 21, 2016 5:34 PM
