2017 TOYOTA PRIUS Bruksanvisningar (in Swedish)

5376-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel
■FramKörriktningsvisare, fram
■Bak
Bakre körriktningsvisare
Backljus

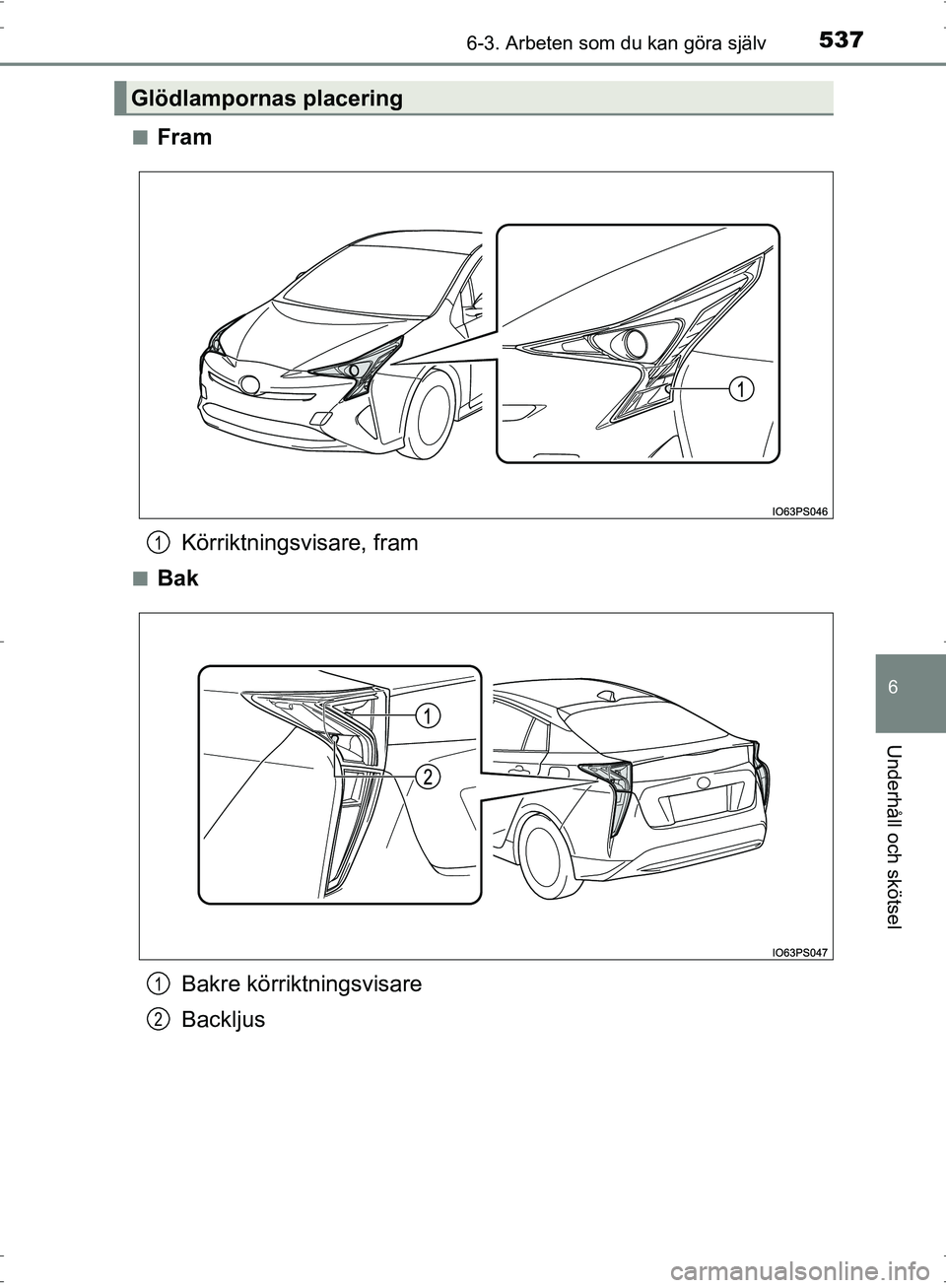

Glödlampornas placering
1
1
2
OM47B56SE.book Page 537 Wedne sday, September 21, 2016 5:34 PM

5386-3. Arbeten som du kan göra själv
OM47B56SE■

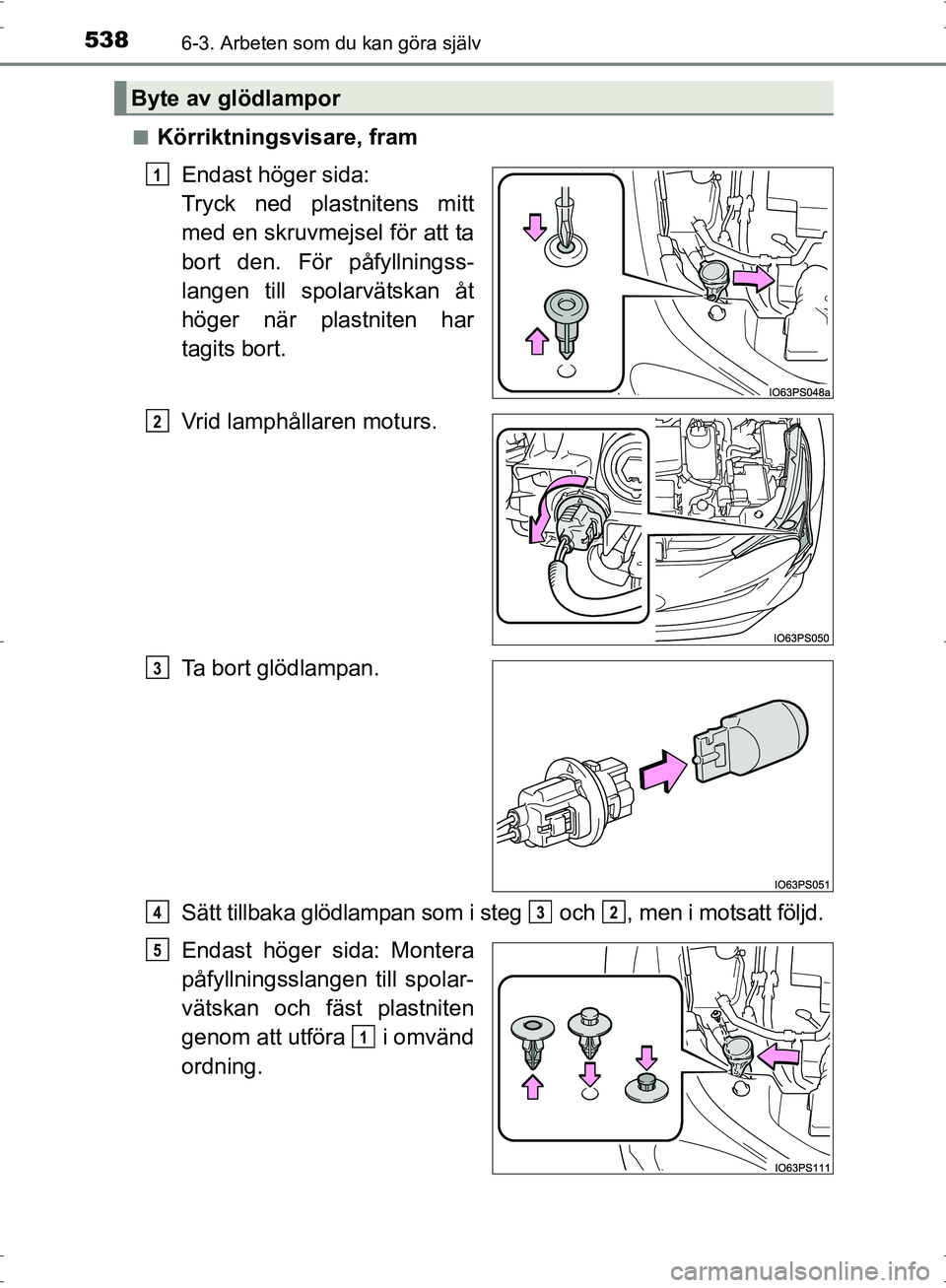

Körriktningsvisare, fram
Endast höger sida:
Tryck ned plastnitens mitt
med en skruvmejsel för att ta
bort den. För påfyllningss-
langen till spolarvätskan åt
höger när plastniten har
tagits bort.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Sätt tillbaka glödlampan som i steg och , men i motsatt följd.
Endast höger sida: Montera
påfyllningsslan gen till spolar-
vätskan och fäst plastniten
genom att utföra i omvänd
ordning.
Byte av glödlampor
1
2
3
432
5
1
OM47B56SE.book Page 538 Wedne sday, September 21, 2016 5:34 PM

5396-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

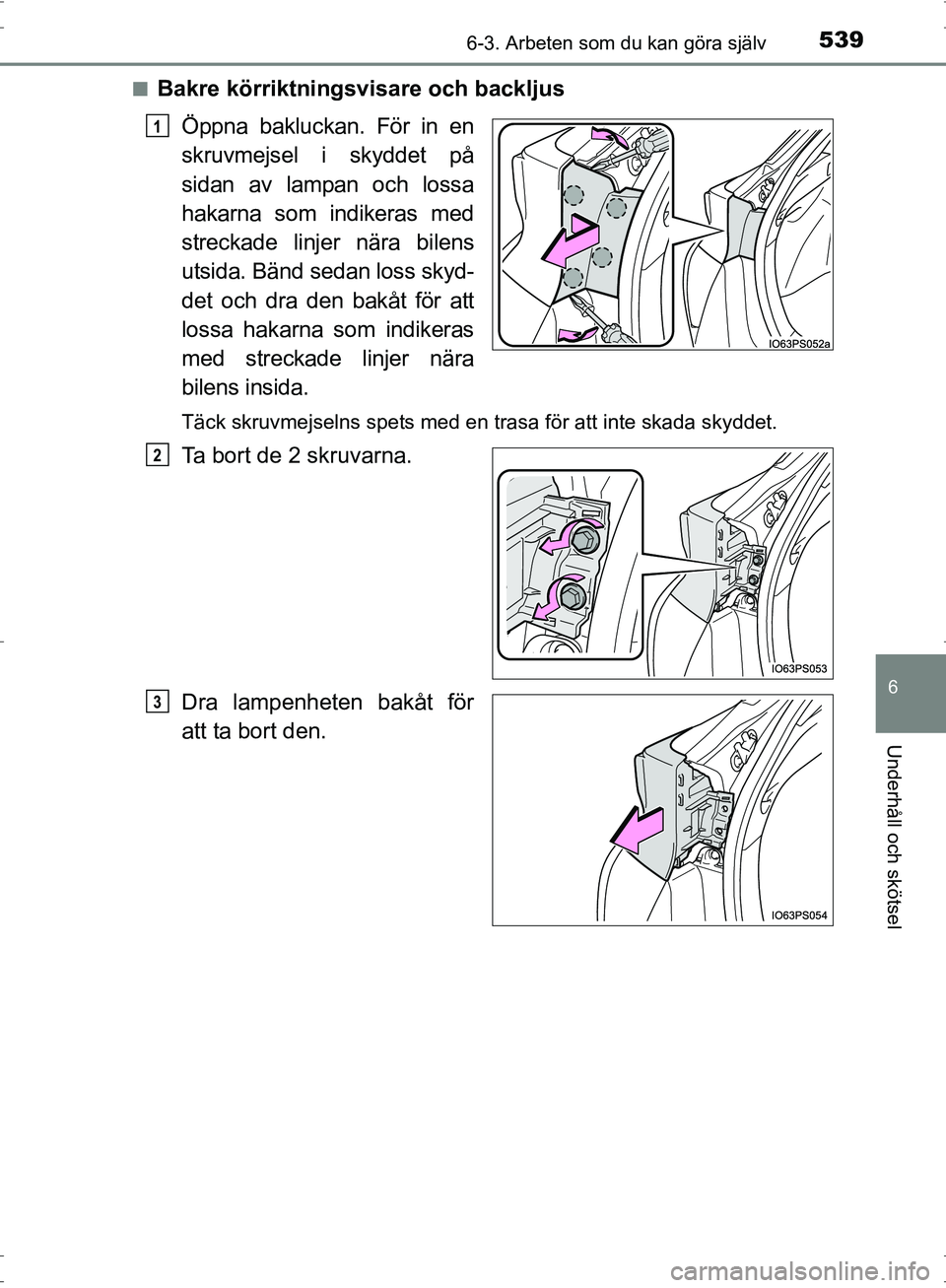

■Bakre körriktningsvisare och backljusÖppna bakluckan. För in en
skruvmejsel i skyddet på
sidan av lampan och lossa
hakarna som indikeras med
streckade linjer nära bilens
utsida. Bänd sedan loss skyd-
det och dra den bakåt för att
lossa hakarna som indikeras
med streckade linjer nära
bilens insida.
Täck skruvmejselns spets med en trasa för att inte skada skyddet.
Ta bort de 2 skruvarna.
Dra lampenheten bakåt för
att ta bort den.
1
2
3
OM47B56SE.book Page 539 Wedne sday, September 21, 2016 5:34 PM

5406-3. Arbeten som du kan göra själv
OM47B56SE

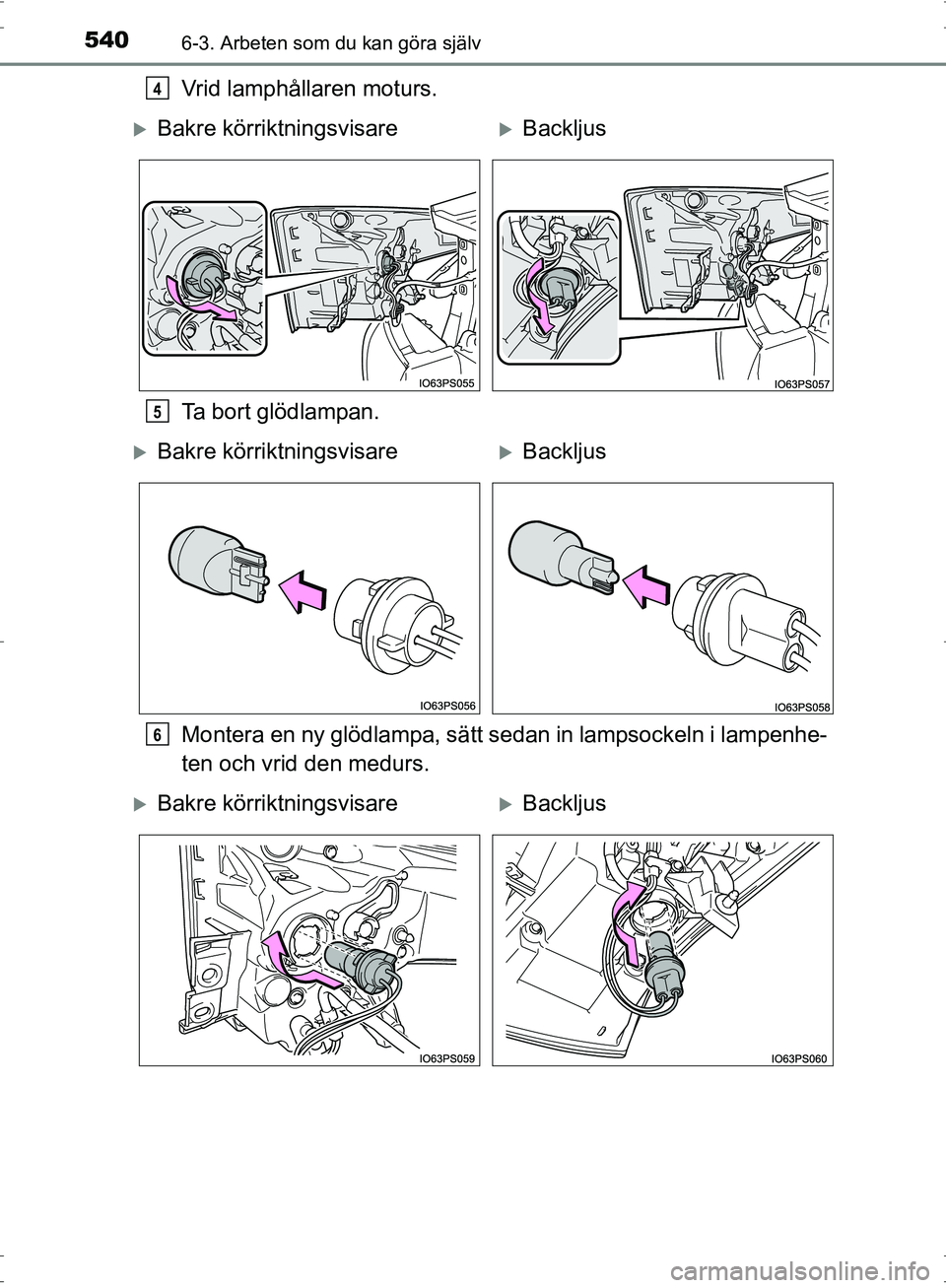

Vrid lamphållaren moturs.
Ta bort glödlampan.
Montera en ny glödlampa, sätt sedan in lampsockeln i lampenhe-
ten och vrid den medurs.4
XBakre körriktningsvisareXBackljus
5
XBakre körriktningsvisareXBackljus
6
XBakre körriktningsvisareXBackljus
OM47B56SE.book Page 540 Wedne sday, September 21, 2016 5:34 PM

5416-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

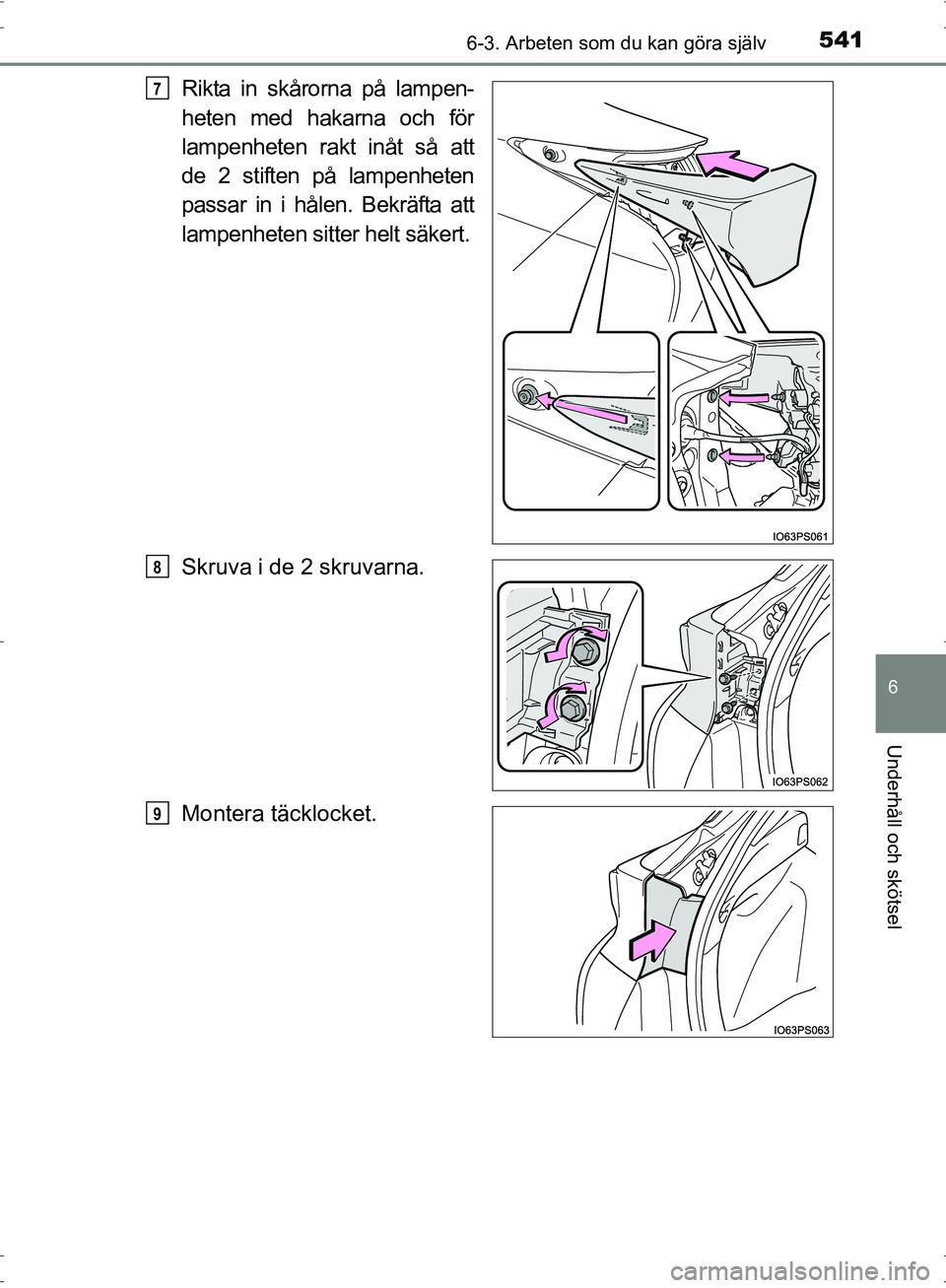

Rikta in skårorna på lampen-
heten med hakarna och för
lampenheten rakt inåt så att
de 2 stiften på lampenheten
passar in i hålen. Bekräfta att
lampenheten sitter helt säkert.
Skruva i de 2 skruvarna.
Montera täcklocket.7
8
9
OM47B56SE.book Page 541 Wednesday, September 21, 2016 5:34 PM

5426-3. Arbeten som du kan göra själv
OM47B56SE■

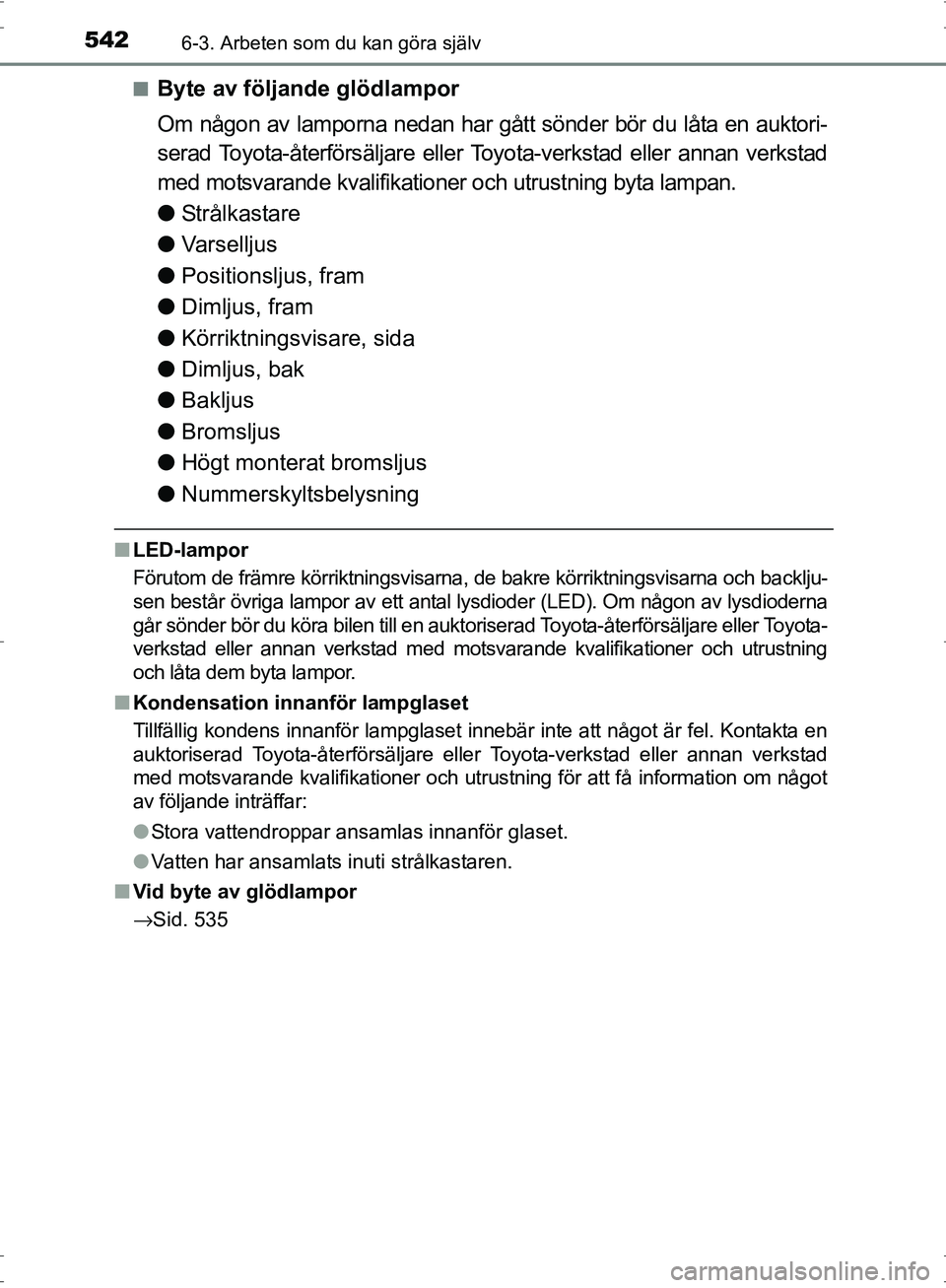

Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning byta lampan.
●
Strålkastare
● Varselljus
● Positionsljus, fram
● Dimljus, fram
● Körriktningsvisare, sida
● Dimljus, bak
● Bakljus
● Bromsljus
● Högt monterat bromsljus
● Nummerskyltsbelysning
■LED-lampor
Förutom de främre körriktningsvisarna, de bakre körriktningsvisarna och backlju-
sen består övriga lampor av ett antal lysdioder (LED). Om någon av lysdioderna
går sönder bör du köra bilen till en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning
och låta dem byta lampor.
■ Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning för att få information om något
av följande inträffar:
●Stora vattendroppar ansamlas innanför glaset.
● Vatten har ansamlats inuti strålkastaren.
■ Vid byte av glödlampor
→Sid. 535
OM47B56SE.book Page 542 Wedne sday, September 21, 2016 5:34 PM

5436-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

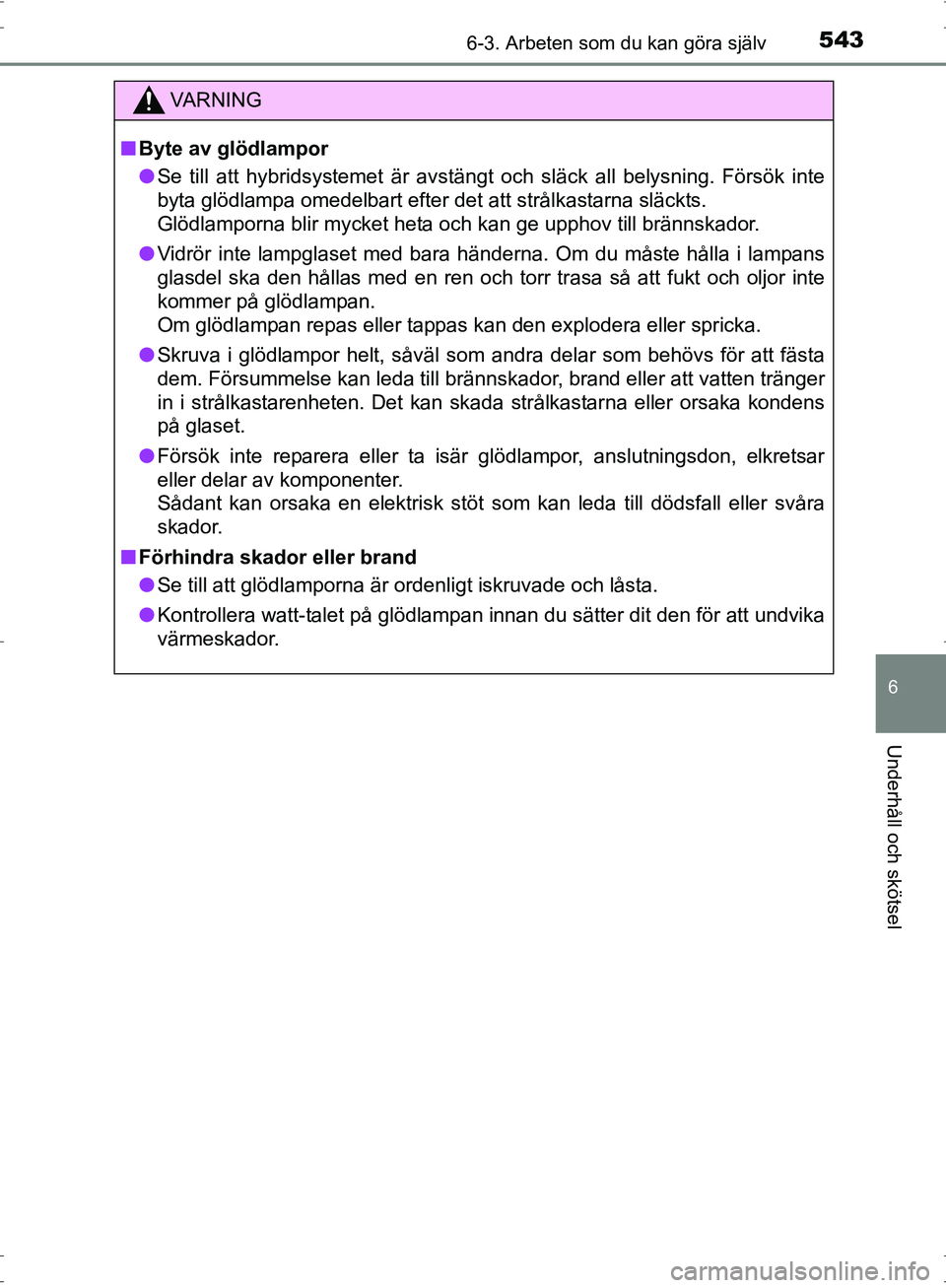

VA R N I N G
■Byte av glödlampor
● Se till att hybridsystemet är avstängt och släck all belysning. Försök inte
byta glödlampa omedelbart efter det att strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
● Vidrör inte lampglaset med bara händerna. Om du måste hålla i lampans
glasdel ska den hållas med en ren och torr trasa så att fukt och oljor inte
kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
● Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
● Försök inte reparera eller ta isär glödlampor, anslutningsdon, elkretsar
eller delar av komponenter.
Sådant kan orsaka en elektrisk stöt som kan leda till dödsfall eller svåra
skador.
■ Förhindra skador eller brand
● Se till att glödlamporna är ordenligt iskruvade och låsta.
● Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM47B56SE.book Page 543 Wedne sday, September 21, 2016 5:34 PM
