2017 TOYOTA PRIUS Bruksanvisningar (in Swedish)

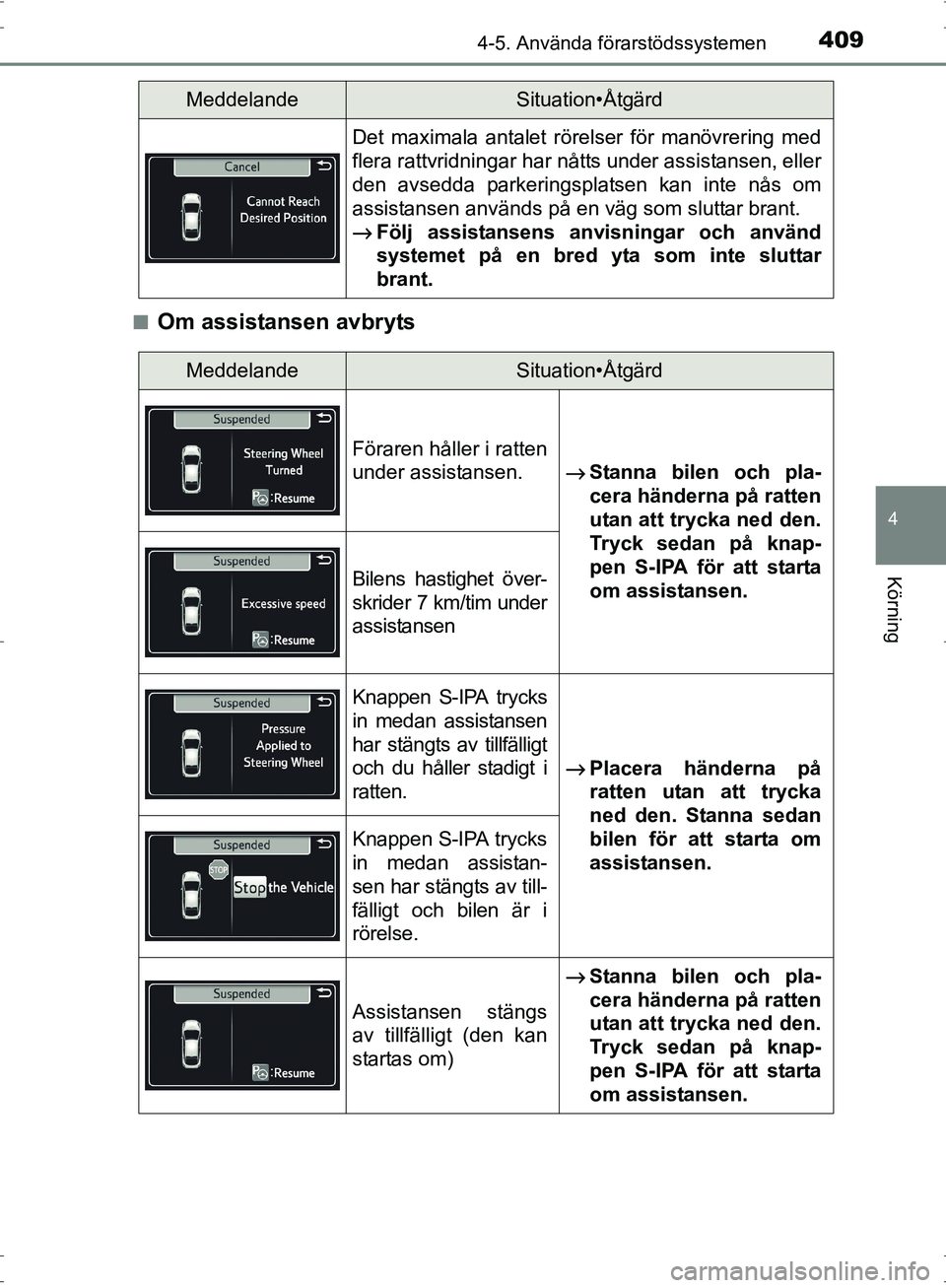

4094-5. Använda förarstödssystemen
4
Körning
OM47B56SE■
Om assistansen avbryts
Det maximala antalet rörelser för manövrering med
flera rattvridningar har nåtts under assistansen, eller
den avsedda parkeringsplatsen kan inte nås om
assistansen används på en väg som sluttar brant.
→
Följ assistansens anvisningar och använd
systemet på en bred yta som inte sluttar
brant.
MeddelandeSituation•Åtgärd
MeddelandeSituation•Åtgärd
Föraren håller i ratten
under assistansen. →Stanna bilen och pla-
cera händerna på ratten
utan att trycka ned den.
Tryck sedan på knap-
pen S-IPA för att starta
om assistansen.
Bilens hastighet över-
skrider 7 km/tim under
assistansen
Knappen S-IPA trycks
in medan assistansen
har stängts av tillfälligt
och du håller stadigt i
ratten. →
Placera händerna på
ratten utan att trycka
ned den. Stanna sedan
bilen för att starta om
assistansen.
Knappen S-IPA trycks
in medan assistan-
sen har stängts av till-
fälligt och bilen är i
rörelse.
Assistansen stängs
av tillfälligt (den kan
startas om) →
Stanna bilen och pla-
cera händerna på ratten
utan att trycka ned den.
Tryck sedan på knap-
pen S-IPA för att starta
om assistansen.
OM47B56SE.book Page 409 Wedne sday, September 21, 2016 5:34 PM

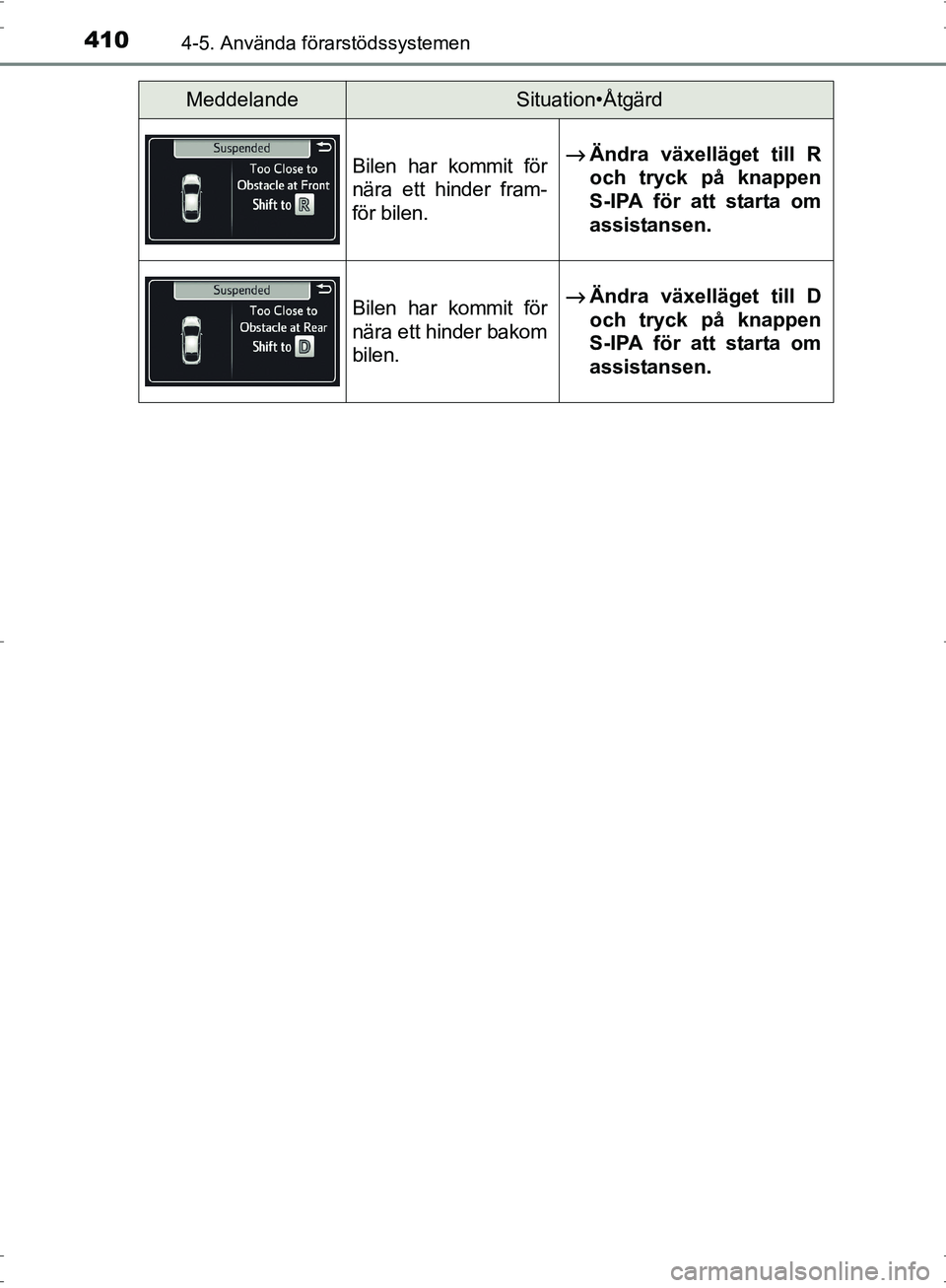

4104-5. Använda förarstödssystemen
OM47B56SE
Bilen har kommit för
nära ett hinder fram-
för bilen.→Ändra växelläget till R
och tryck på knappen
S-IPA för att starta om
assistansen.
Bilen har kommit för
nära ett hinder bakom
bilen.→Ändra växelläget till D
och tryck på knappen
S-IPA för att starta om
assistansen.
MeddelandeSituation•Åtgärd
OM47B56SE.book Page 410 Wedne sday, September 21, 2016 5:34 PM

4114-5. Använda förarstödssystemen
4
Körning
OM47B56SE■
Sensorer
Känn av fordonet för att kunna fastställa en parkeringsplats.
Främre sidosensorer
Bakre sidosensorer
Försiktighetsåtgärder vid användning
1
2
●Sensorns avkänningsområde i assiste-
rat läge för inbackningsparkering
Avsedd parkeringsplats
● Sensorns avkänningsområde i assiste-
rat läge för fickparkering
Avsedd parkeringsplats
1
1
OM47B56SE.book Page 411 Wedne sday, September 21, 2016 5:34 PM

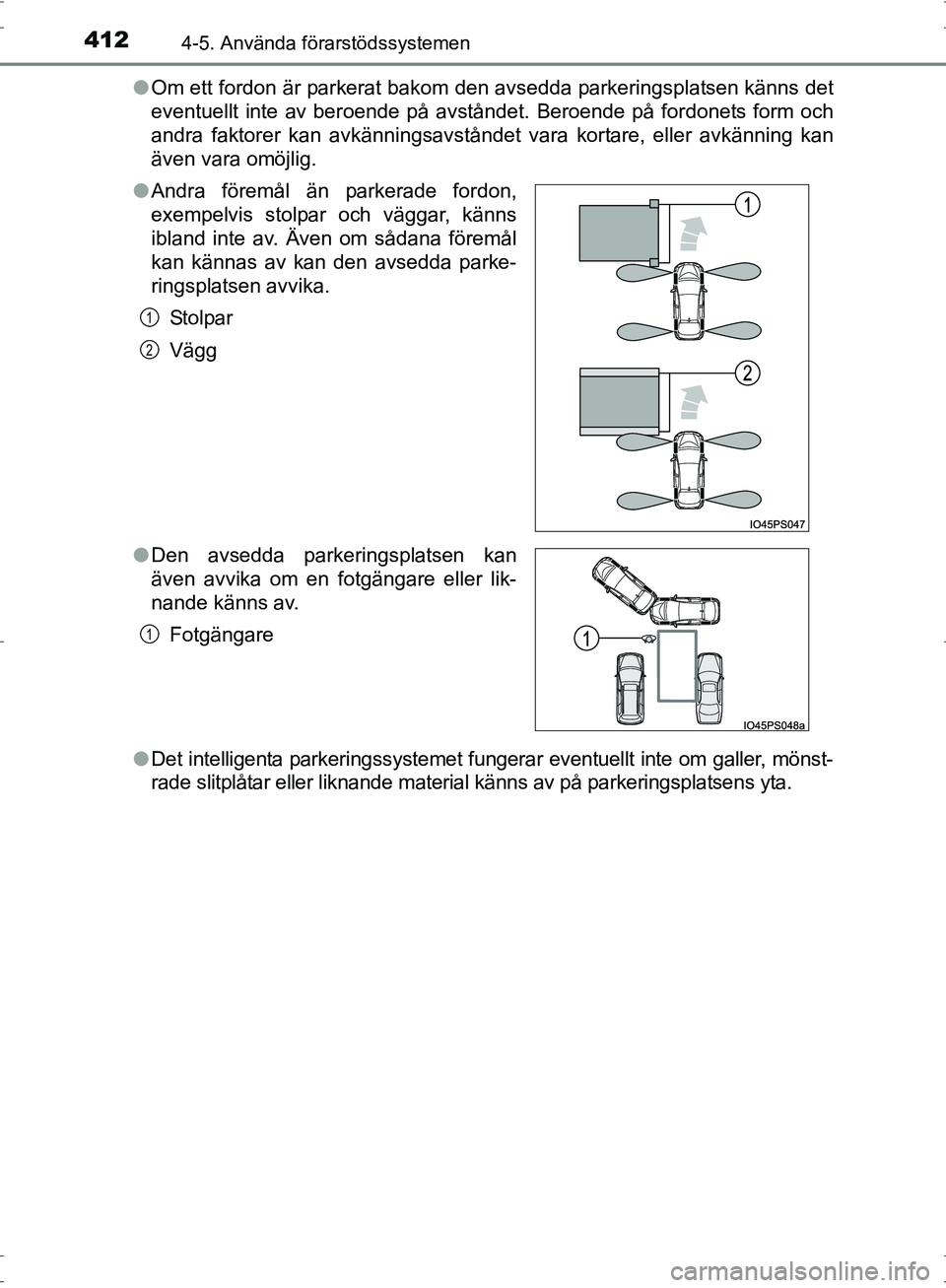

4124-5. Använda förarstödssystemen
OM47B56SE●
Om ett fordon är parkerat bakom den avsedda parkeringsplatsen känns det
eventuellt inte av beroende på avståndet. Beroende på fordonets form och
andra faktorer kan avkänningsavståndet vara kortare, eller avkänning kan
även vara omöjlig.
● Det intelligenta parkeringssystemet fungerar eventuellt inte om galler, mönst-
rade slitplåtar eller liknande material känns av på parkeringsplatsens yta.
●
Andra föremål än parkerade fordon,
exempelvis stolpar och väggar, känns
ibland inte av. Även om sådana föremål
kan kännas av kan den avsedda parke-
ringsplatsen avvika.
Stolpar
Vägg
● Den avsedda parkeringsplatsen kan
även avvika om en fotgängare eller lik-
nande känns av.
Fotgängare
1
2
1
OM47B56SE.book Page 412 Wedne sday, September 21, 2016 5:34 PM

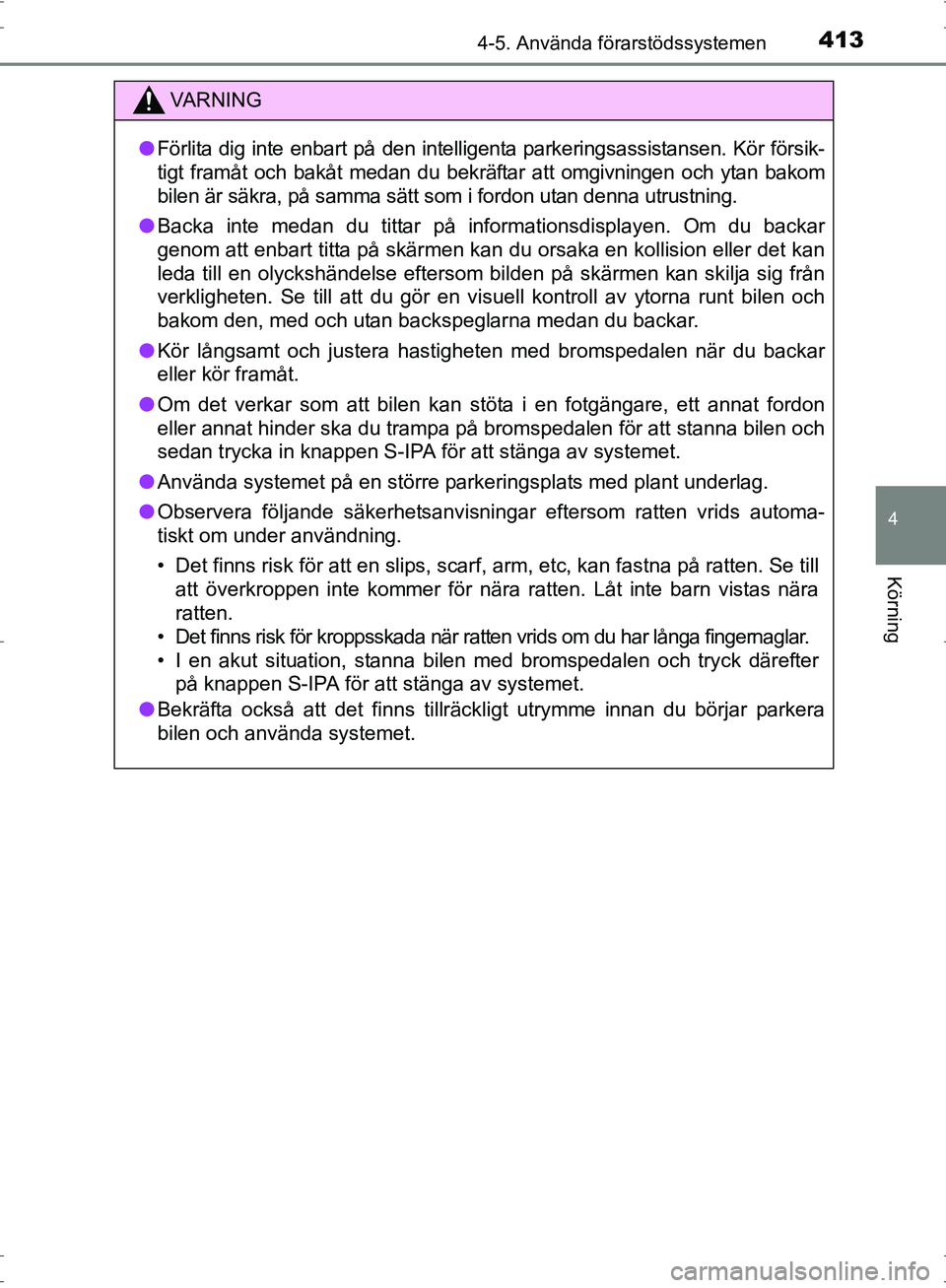

4134-5. Använda förarstödssystemen
4
Körning
OM47B56SE
VA R N I N G
●Förlita dig inte enbart på den intelligenta parkeringsassistansen. Kör försik-
tigt framåt och bakåt medan du bekräftar att omgivningen och ytan bakom
bilen är säkra, på samma sätt som i fordon utan denna utrustning.
● Backa inte medan du tittar på informationsdisplayen. Om du backar
genom att enbart titta på skärmen kan du orsaka en kollision eller det kan
leda till en olyckshändelse eftersom bilden på skärmen kan skilja sig från
verkligheten. Se till att du gör en visuell kontroll av ytorna runt bilen och
bakom den, med och utan backspeglarna medan du backar.
● Kör långsamt och justera hastigheten med bromspedalen när du backar
eller kör framåt.
● Om det verkar som att bilen kan stöta i en fotgängare, ett annat fordon
eller annat hinder ska du trampa på bromspedalen för att stanna bilen och
sedan trycka in knappen S-IPA för att stänga av systemet.
● Använda systemet på en större parkeringsplats med plant underlag.
● Observera följande säkerhetsanvisningar eftersom ratten vrids automa-
tiskt om under användning.
• Det finns risk för att en slips, scarf, arm, etc, kan fastna på ratten. Se till
att överkroppen inte kommer för nära ratten. Låt inte barn v\
istas nära
ratten.
• Det finns risk för kroppsskada när ratten vrids om du har långa fingernaglar.
• I en akut situation, stanna bilen med bromspedalen och tryck därefter på knappen S-IPA för att stänga av systemet.
● Bekräfta också att det finns tillräckligt utrymme innan du börjar parkera
bilen och använda systemet.
OM47B56SE.book Page 413 Wedne sday, September 21, 2016 5:34 PM

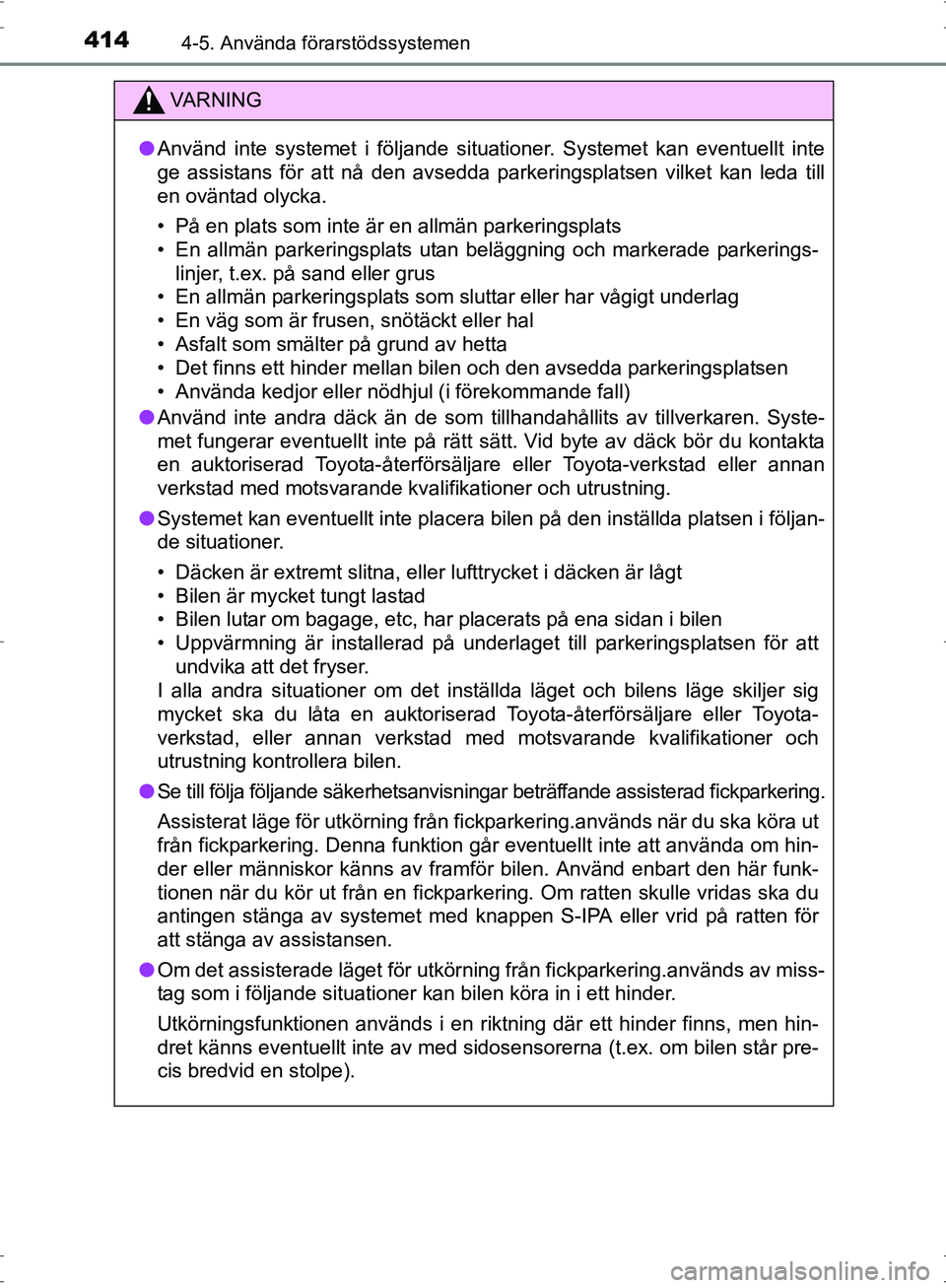

4144-5. Använda förarstödssystemen
OM47B56SE
VA R N I N G
●Använd inte systemet i följande situationer. Systemet kan eventuellt inte
ge assistans för att nå den avsedda parkeringsplatsen vilket kan leda till
en oväntad olycka.
• På en plats som inte är en allmän parkeringsplats
• En allmän parkeringsplats utan beläggning och markerade parkerings-
linjer, t.ex. på sand eller grus
• En allmän parkeringsplats som sluttar eller har vågigt underlag
• En väg som är frusen, snötäckt eller hal
• Asfalt som smälter på grund av hetta
• Det finns ett hinder mellan bilen och den avsedda parkeringsplatsen
• Använda kedjor eller nödhjul (i förekommande fall)
● Använd inte andra däck än de som tillhandahållits av tillverkaren. Syste-
met fungerar eventuellt inte på rätt sätt. Vid byte av däck bör du kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
● Systemet kan eventuellt inte placera bilen på den inställda platsen i följan-
de situationer.
• Däcken är extremt slitna, eller lufttrycket i däcken är lågt
• Bilen är mycket tungt lastad
• Bilen lutar om bagage, etc, har placerats på ena sidan i bilen
• Uppvärmning är installerad på underlaget till parkeringsplatsen för att
undvika att det fryser.
I alla andra situationer om det inställda läget och bilens läge skiljer sig
mycket ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
● Se till följa följande säkerhetsanvisnin gar beträffande assisterad fickparkering.
Assisterat läge för utkörning från fickparkering.används när du ska köra ut
från fickparkering. Denna funktion går eventuellt inte att använda om hin-
der eller människor känns av framför bilen. Använd enbart den här funk-
tionen när du kör ut från en fickparkering. Om ratten skulle vridas ska du
antingen stänga av systemet med knappen S-IPA eller vrid på ratten för
att stänga av assistansen.
● Om det assisterade läget för utkörning från fickparkering.används av miss-
tag som i följande situationer kan bilen köra in i ett hinder.
Utkörningsfunktionen används i en riktning där ett hinder finns, men hin-
dret känns eventuellt inte av med sidosensorerna (t.ex. om bilen står pre-
cis bredvid en stolpe).
OM47B56SE.book Page 414 Wedne sday, September 21, 2016 5:34 PM

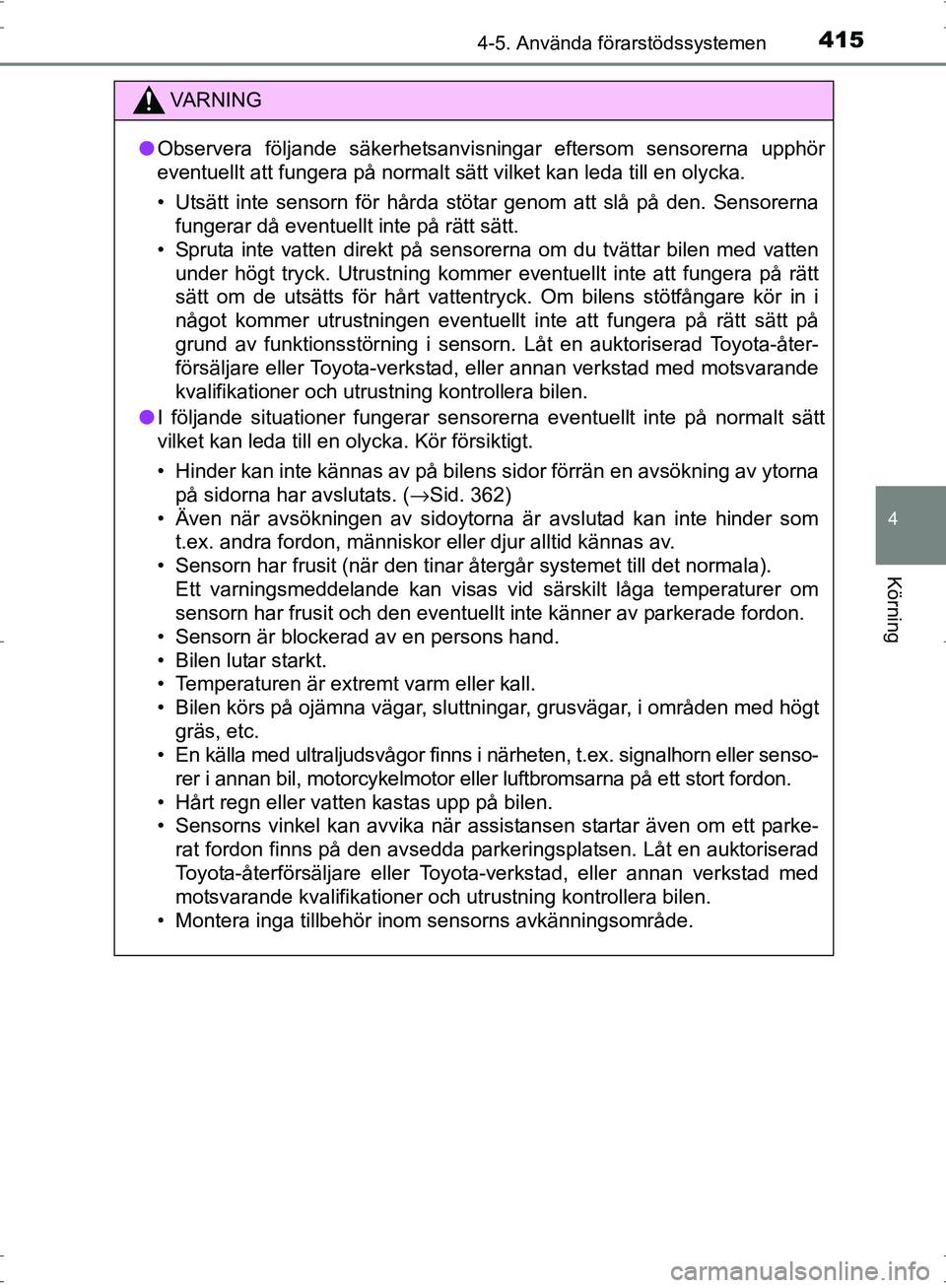

4154-5. Använda förarstödssystemen
4
Körning
OM47B56SE
VA R N I N G
●Observera följande säkerhetsanvisningar eftersom sensorerna upphör
eventuellt att fungera på normalt sätt vilket kan leda till en olycka.
• Utsätt inte sensorn för hårda stötar genom att slå på den. Sensorerna
fungerar då eventuellt inte på rätt sätt.
• Spruta inte vatten direkt på sensorerna om du tvättar bilen med vatten
under högt tryck. Utrustning kommer eventuellt inte att fungera på rätt
sätt om de utsätts för hårt vattentryck. Om bilens stötfångare kör in i
något kommer utrustningen eventuellt inte att fungera på rätt sätt på
grund av funktionsstörning i sensorn. Låt en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
● I följande situationer fungerar sensorerna eventuellt inte på normalt sätt
vilket kan leda till en olycka. Kör försiktigt.
• Hinder kan inte kännas av på bilens sidor förrän en avsökning av ytorna
på sidorna har avslutats. ( →Sid. 362)
• Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex. andra fordon, människor eller djur alltid kännas av.
• Sensorn har frusit (när den tinar återgår systemet till det normala).
Ett varningsmeddelande kan visas vid särskilt låga temperaturer om
sensorn har frusit och den eventuellt inte känner av parkerade fordon.
• Sensorn är blockerad av en persons hand.
• Bilen lutar starkt.
• Temperaturen är extremt varm eller kall.
• Bilen körs på ojämna vägar, sluttn ingar, grusvägar, i områden med högt
gräs, etc.
• En källa med ultraljudsvågor finns i närheten, t.ex. signalhorn eller senso-
rer i annan bil, motorcykelmotor eller luftbromsarna på ett stort fordon.
• Hårt regn eller vatten kastas upp på bilen.
• Sensorns vinkel kan avvika när assistansen startar även om ett parke-
rat fordon finns på den avsedda parkeringsplatsen. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
• Montera inga tillbehör inom sensorns avkänningsområde.
OM47B56SE.book Page 415 Wedne sday, September 21, 2016 5:34 PM

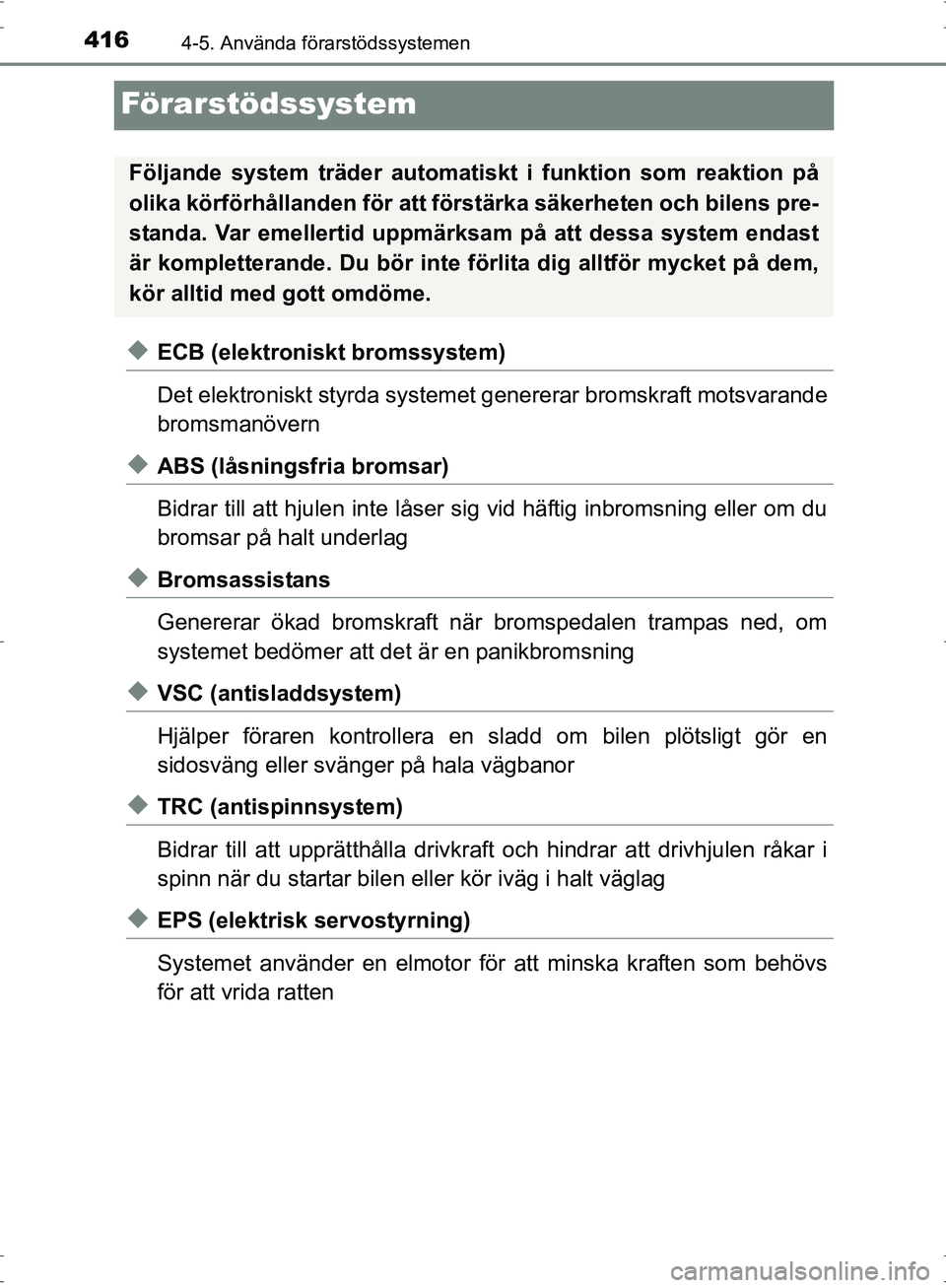

4164-5. Använda förarstödssystemen
OM47B56SE
Förarstödssystem
◆ECB (elektroniskt bromssystem)
Det elektroniskt styrda systemet genererar bromskraft motsvarande
bromsmanövern
◆ABS (låsningsfria bromsar)
Bidrar till att hjulen inte låser sig vid häftig inbromsning eller om du
bromsar på halt underlag
◆Bromsassistans
Genererar ökad bromskraft när bromspedalen trampas ned, om
systemet bedömer att det är en panikbromsning
◆VSC (antisladdsystem)
Hjälper föraren kontrollera en sladd om bilen plötsligt gör en
sidosväng eller svänger på hala vägbanor
◆TRC (antispinnsystem)
Bidrar till att upprätthålla drivkraf t och hindrar att drivhjulen råkar i
spinn när du startar bilen eller kör iväg i halt väglag
◆EPS (elektrisk servostyrning)
Systemet använder en elmotor för att minska kraften som behövs
för att vrida ratten
Följande system träder automa tiskt i funktion som reaktion på
olika körförhållanden för att förs tärka säkerheten och bilens pre-
standa. Var emellertid uppmärksam på att dess a system endast
är kompletterande. Du bör inte förlita dig alltför mycket på dem,
kör alltid med gott omdöme.
OM47B56SE.book Page 416 Wedne sday, September 21, 2016 5:34 PM
