2017 TOYOTA PRIUS Bruksanvisningar (in Swedish)

571-2. Barn och säkerhet
1
OM47B56SE
Trygghet och säkerhet

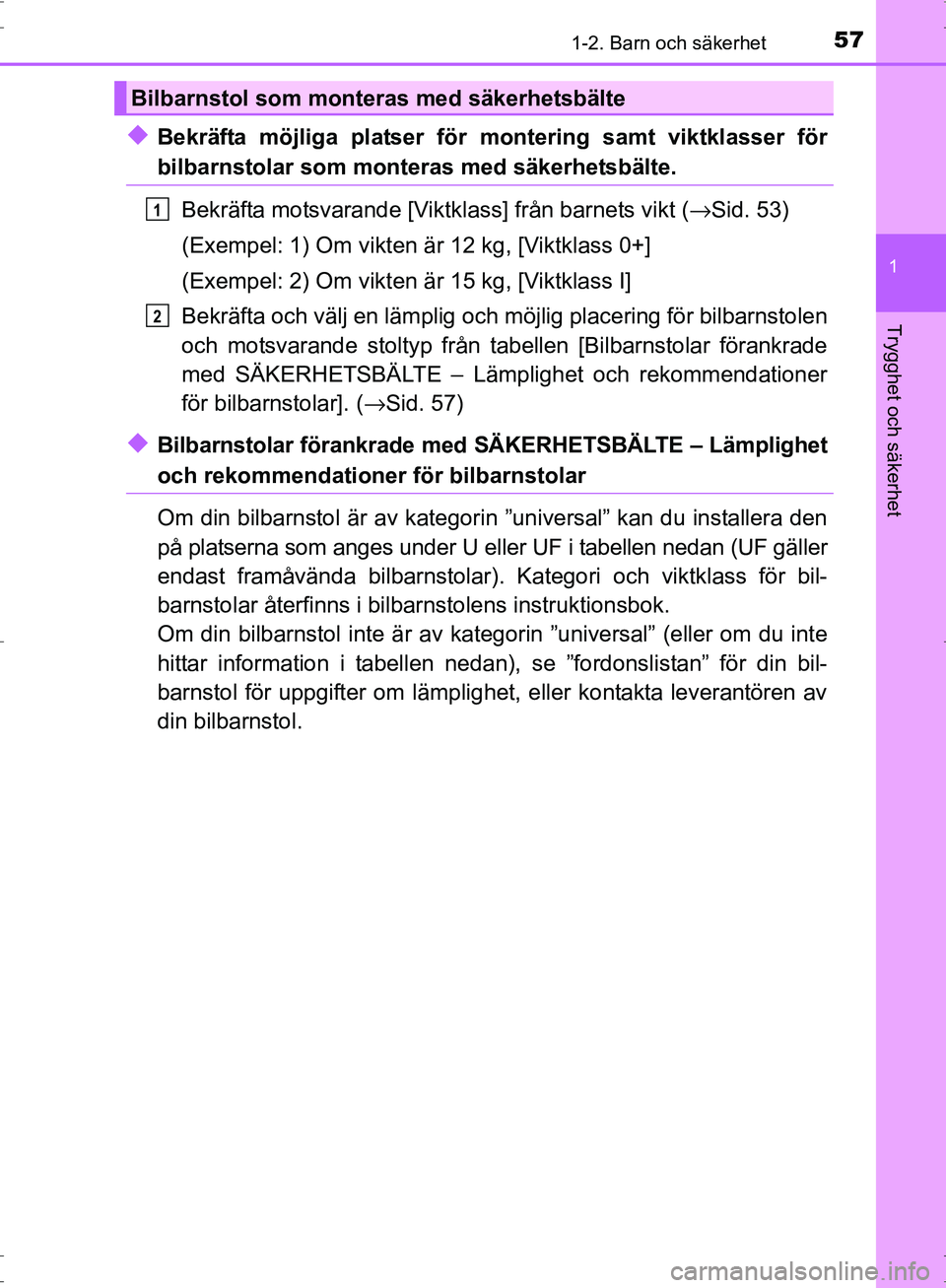

◆Bekräfta möjliga platser för montering samt viktklasser för
bilbarnstolar som monteras med säkerhetsbälte.
Bekräfta motsvarande [Viktklass] från barnets vikt ( →Sid. 53)
(Exempel: 1) Om vikten är 12 kg, [Viktklass 0+]
(Exempel: 2) Om vikten är 15 kg, [Viktklass I]
Bekräfta och välj en lämplig och möjlig placering för bilbarnstolen
och motsvarande stoltyp från ta bellen [Bilbarnstolar förankrade
med SÄKERHETSBÄLTE – Lämplighet och rekommendationer
för bilbarnstolar]. ( →Sid. 57)
◆Bilbarnstolar förankrade med SÄKERHETSBÄLTE – Lämplighet
och rekommendationer för bilbarnstolar
Om din bilbarnstol är av kategorin ”universal” kan du installera den
på platserna som anges under U eller UF i tabellen nedan (UF gäller
endast framåvända bilbarnstolar). Kategori och viktklass för bil-
barnstolar återfinns i bilbarnstolens instruktionsbok.
Om din bilbarnstol inte är av kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se ”fordonslistan” för din bil-
barnstol för uppgifter om lämplighet, eller kontakta leverantören av
din bilbarnstol.
Bilbarnstol som monteras med säkerhetsbälte
1
2
OM47B56SE.book Page 57 Wednes day, September 21, 2016 5:34 PM

581-2. Barn och säkerhet
OM47B56SE

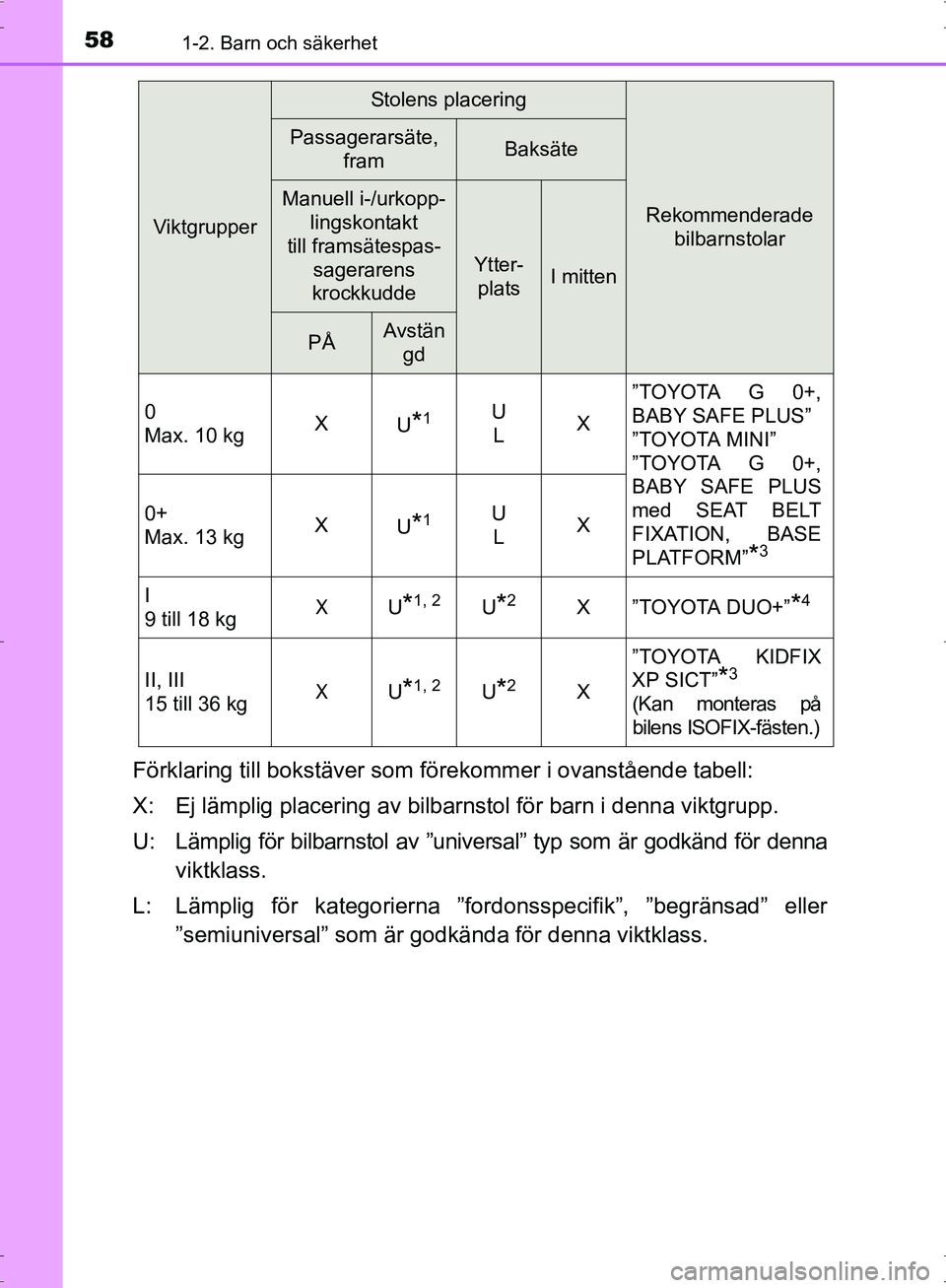

Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
U: Lämplig för bilbarnstol av ”universal” typ som är godkänd för denna viktklass.
L: Lämplig för kategorierna ”for donsspecifik”, ”begränsad” eller
”semiuniversal” som är godkända för denna viktklass.
Viktgrupper
Stolens placering
Rekommenderade bilbarnstolar
Passagerarsäte, framBaksäte
Manuell i-/urkopp-lingskontakt
till framsätespas-
sagerarens
krockkudde
Ytter-
platsI mitten
PÅAvstän gd
0
Max. 10 kg X
U
*1U
L X”TOYOTA G 0+,
BABY SAFE PLUS”
”TOYOTA MINI”
”TOYOTA G 0+,
BABY SAFE PLUS
med SEAT BELT
FIXATION, BASE
PLATFORM”
*3
0+
Max. 13 kg
X
U*1U
L X
I
9 till 18 kg
XU*1, 2U*2X ”TOYOTA DUO+”*4
II, III
15 till 36 kg XU*1, 2U*2X ”TOYOTA KIDFIX
XP SICT”*3
(Kan monteras på
bilens ISOFIX-fästen.)
OM47B56SE.book Page 58 Wednes day, September 21, 2016 5:34 PM

591-2. Barn och säkerhet
1
OM47B56SE
Trygghet och säkerhet

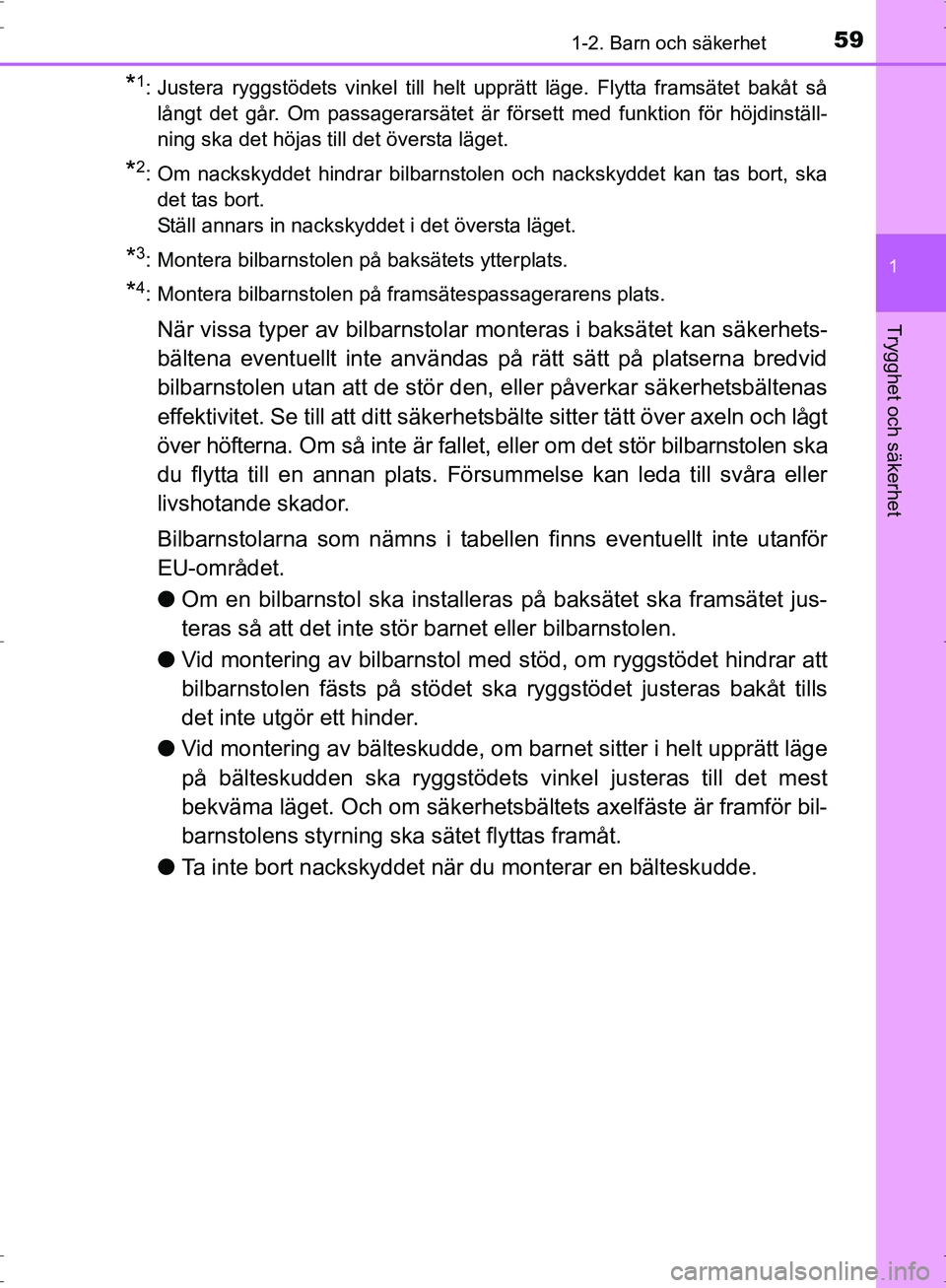

*1: Justera ryggstödets vinkel till helt upprätt läge. Flytta framsätet bakåt sålångt det går. Om passagerarsätet är försett med funktion för höjdinställ-
ning ska det höjas till det översta läget.
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort.
Ställ annars in nackskyddet i det översta läget.
*3: Montera bilbarnstolen på baksätets ytterplats.
*4: Montera bilbarnstolen på framsätespassagerarens plats.
När vissa typer av bilbarnstolar m onteras i baksätet kan säkerhets-
bältena eventuellt inte användas på rätt sätt på platserna bredvid
bilbarnstolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhet sbälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Fö rsummelse kan leda till svåra eller
livshotande skador.
Bilbarnstolarna som nämns i tabell en finns eventuellt inte utanför
EU-området.
● Om en bilbarnstol ska installeras på baksätet ska framsätet jus-
teras så att det inte stör barnet eller bilbarnstolen.
● Vid montering av bilbarnstol med stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet sk a ryggstödet justeras bakåt tills
det inte utgör ett hinder.
● Vid montering av bälteskudde, om barnet sitter i helt upprätt läge
på bälteskudden ska ryggstödets vinkel justeras till det mest
bekväma läget. Och om säkerhetsbältets axelfäste är framför bil-
barnstolens styrning ska sätet flyttas framåt.
● Ta inte bort nackskyddet när du monterar en bälteskudde.
OM47B56SE.book Page 59 Wednes day, September 21, 2016 5:34 PM

601-2. Barn och säkerhet
OM47B56SE

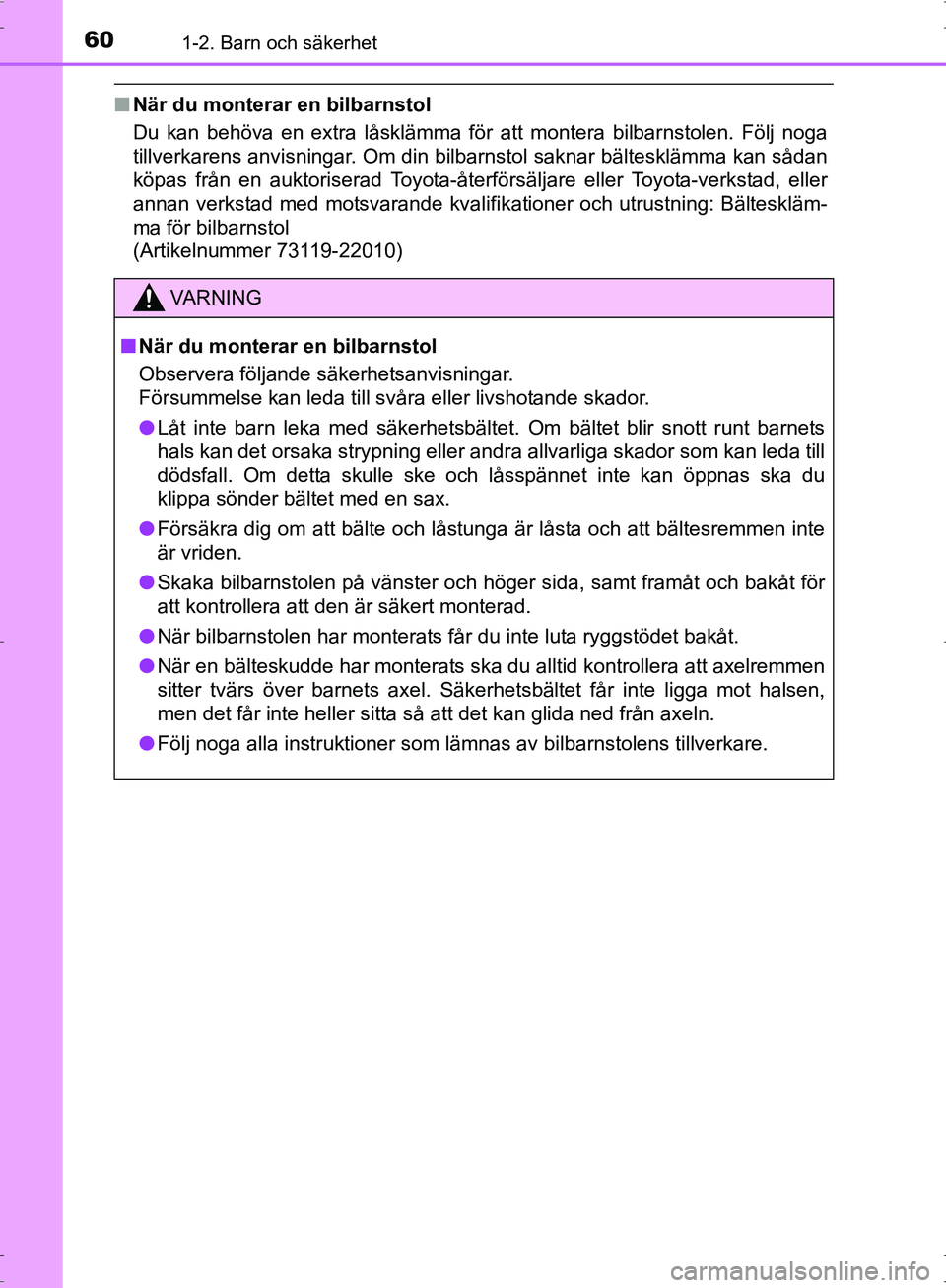

■När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din bilbarnstol saknar bältesklämma kan sådan
köpas från en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning: Bälteskläm-
ma för bilbarnstol
(Artikelnummer 73119-22010)
VA R N I N G
■När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets
hals kan det orsaka strypning eller andr a allvarliga skador som kan leda till
dödsfall. Om detta skulle ske och låsspännet inte kan öppnas ska du
klippa sönder bältet med en sax.
● Försäkra dig om att bälte och låstunga är låsta och att bältesremmen inte
är vriden.
● Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
● När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
● När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axeln.
● Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
OM47B56SE.book Page 60 Wednes day, September 21, 2016 5:34 PM

611-2. Barn och säkerhet
1
OM47B56SE
Trygghet och säkerhet

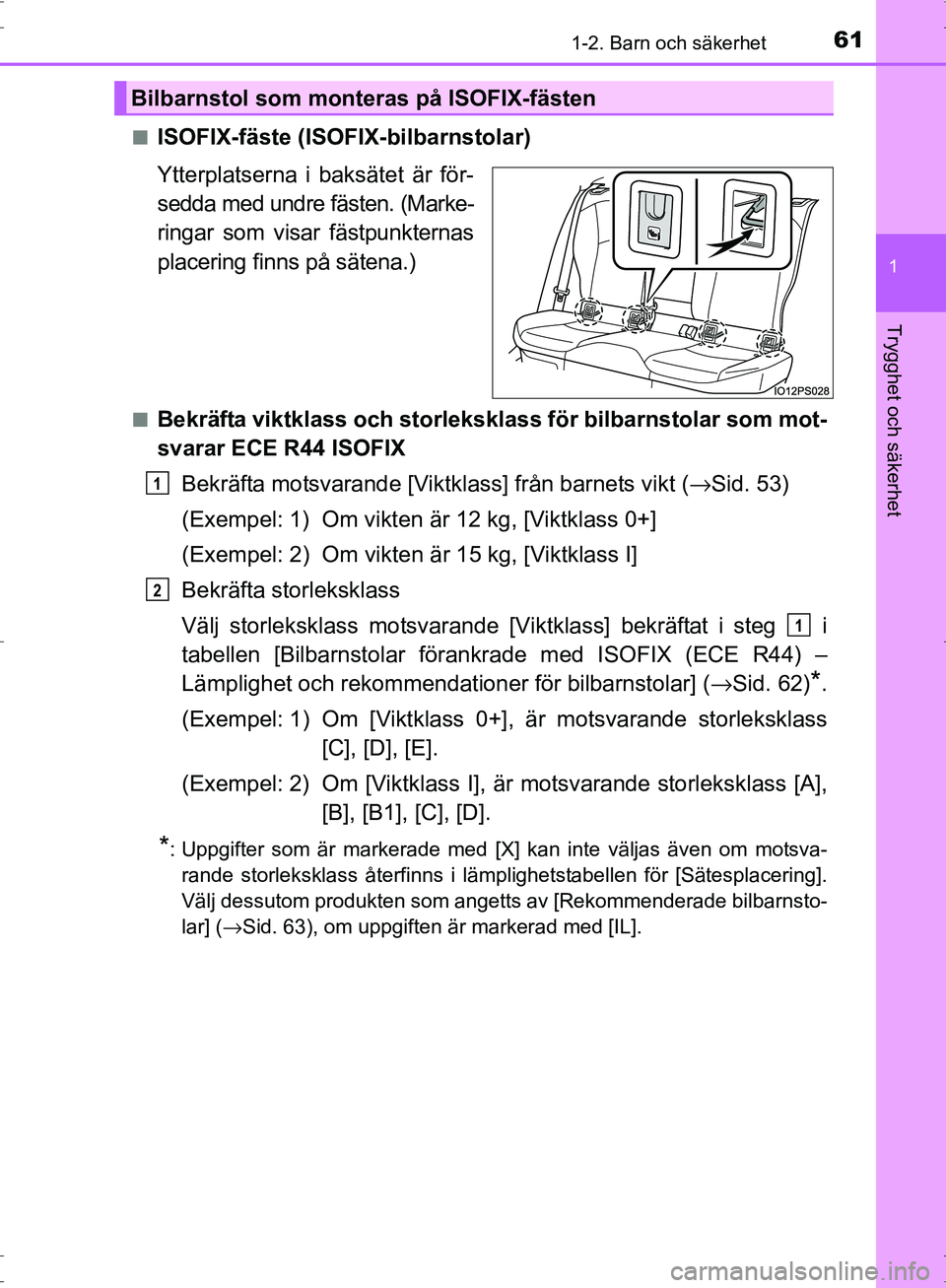

■ISOFIX-fäste (ISOFIX-bilbarnstolar)
Ytterplatserna i baksätet är för-
sedda med undre fästen. (Marke-
ringar som visar fästpunkternas
placering finns på sätena.)
■Bekräfta viktklass och storleksklass för bilbarnstolar som mot-
svarar ECE R44 ISOFIXBekräfta motsvarande [Viktklass] från barnets vikt ( →Sid. 53)
(Exempel: 1) Om vikten är 12 kg, [Viktklass 0+]
(Exempel: 2) Om vikten är 15 kg, [Viktklass I]
Bekräfta storleksklass
Välj storleksklass motsvarande [V iktklass] bekräftat i steg i
tabellen [Bilbarnstolar förankra de med ISOFIX (ECE R44) –
Lämplighet och rekommendationer för bilbarnstolar] ( →Sid. 62)
*.
(Exempel: 1) Om [Viktklass 0+], är motsvarande storleksklass
[C], [D], [E].
(Exempel: 2) Om [Viktklass I], är motsvarande storleksklass [A],
[B], [B1], [C], [D].
*: Uppgifter som är markerade med [X] kan inte väljas även om motsva- rande storleksklass återfinns i lämplighetstabellen för [Sätesplacering].
Välj dessutom produkten som angetts av [Rekommenderade bilbarnsto-
lar] ( →Sid. 63), om uppgiften är markerad med [IL].
Bilbarnstol som monteras på ISOFIX-fästen
1
2
1
OM47B56SE.book Page 61 Wednes day, September 21, 2016 5:34 PM

621-2. Barn och säkerhet
OM47B56SE■

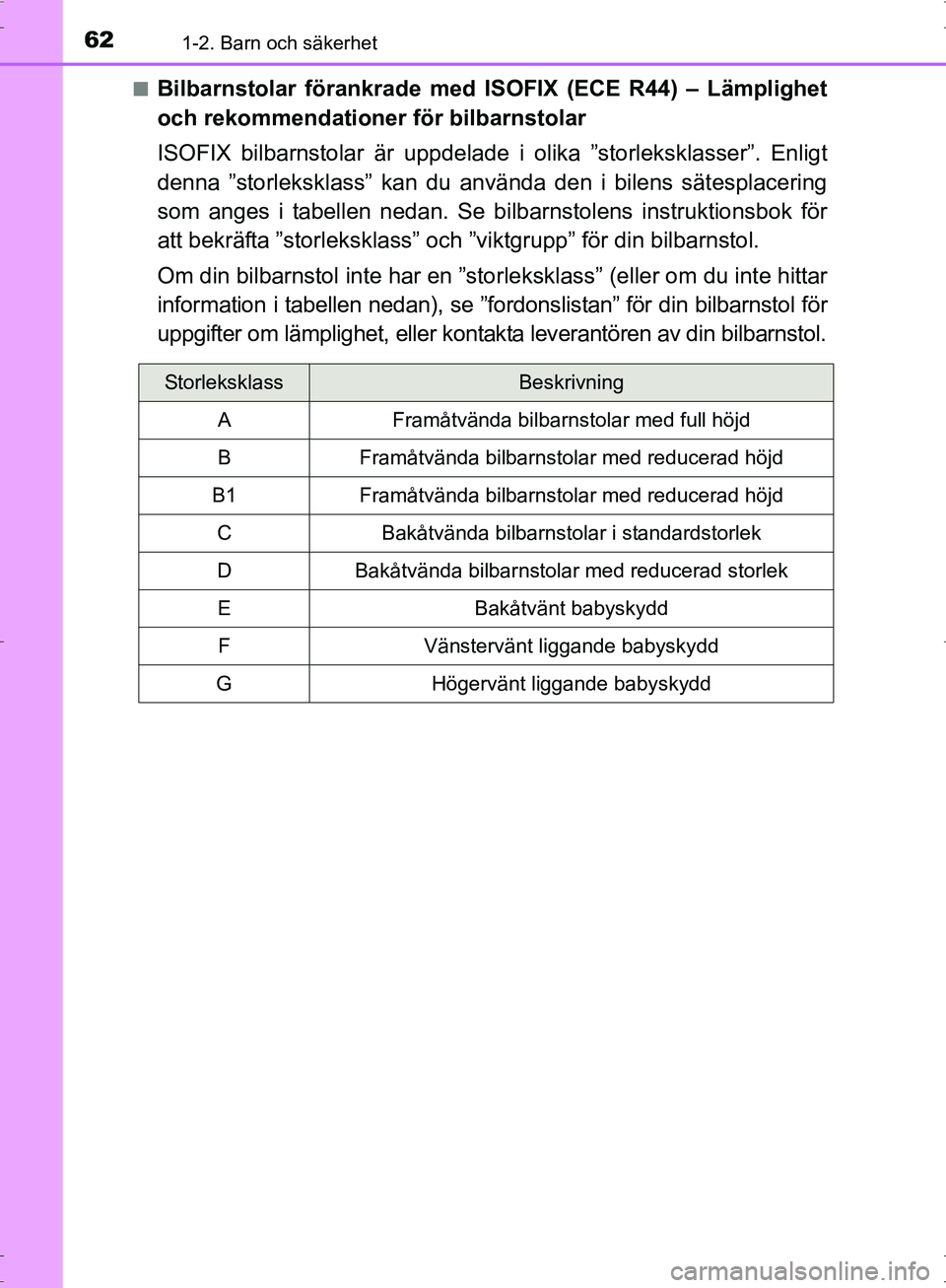

Bilbarnstolar förankrade med IS
OFIX (ECE R44) – Lämplighet
och rekommendationer för bilbarnstolar
ISOFIX bilbarnstolar är uppdelade i olika ”storleksklasser”. Enligt
denna ”storleksklass” kan du använda den i bilens sätesplacering
som anges i tabellen nedan. Se bilbarnstolens instruktionsbok för
att bekräfta ”storleksklass” och ”viktgrupp” för din bilbarnstol.
Om din bilbarnstol inte har en ”sto rleksklass” (eller om du inte hittar
information i tabellen nedan), se ”fordonslistan” för din bilbarnstol för
uppgifter om lämplighet, eller kontakta leverantören av din bilbarnstol.
StorleksklassBeskrivning
A Framåtvända bilbarnstolar med full höjd
B Framåtvända bilbarnstolar med reducerad höjd
B1 Framåtvända bilbarnstolar med reducerad höjd
C Bakåtvända bilbarnstolar i standardstorlek
D Bakåtvända bilbarnstolar med reducerad storlek
E Bakåtvänt babyskydd
F Vänstervänt liggande babyskydd
G Högervänt liggande babyskydd
OM47B56SE.book Page 62 Wednes day, September 21, 2016 5:34 PM

631-2. Barn och säkerhet
1
OM47B56SE
Trygghet och säkerhet

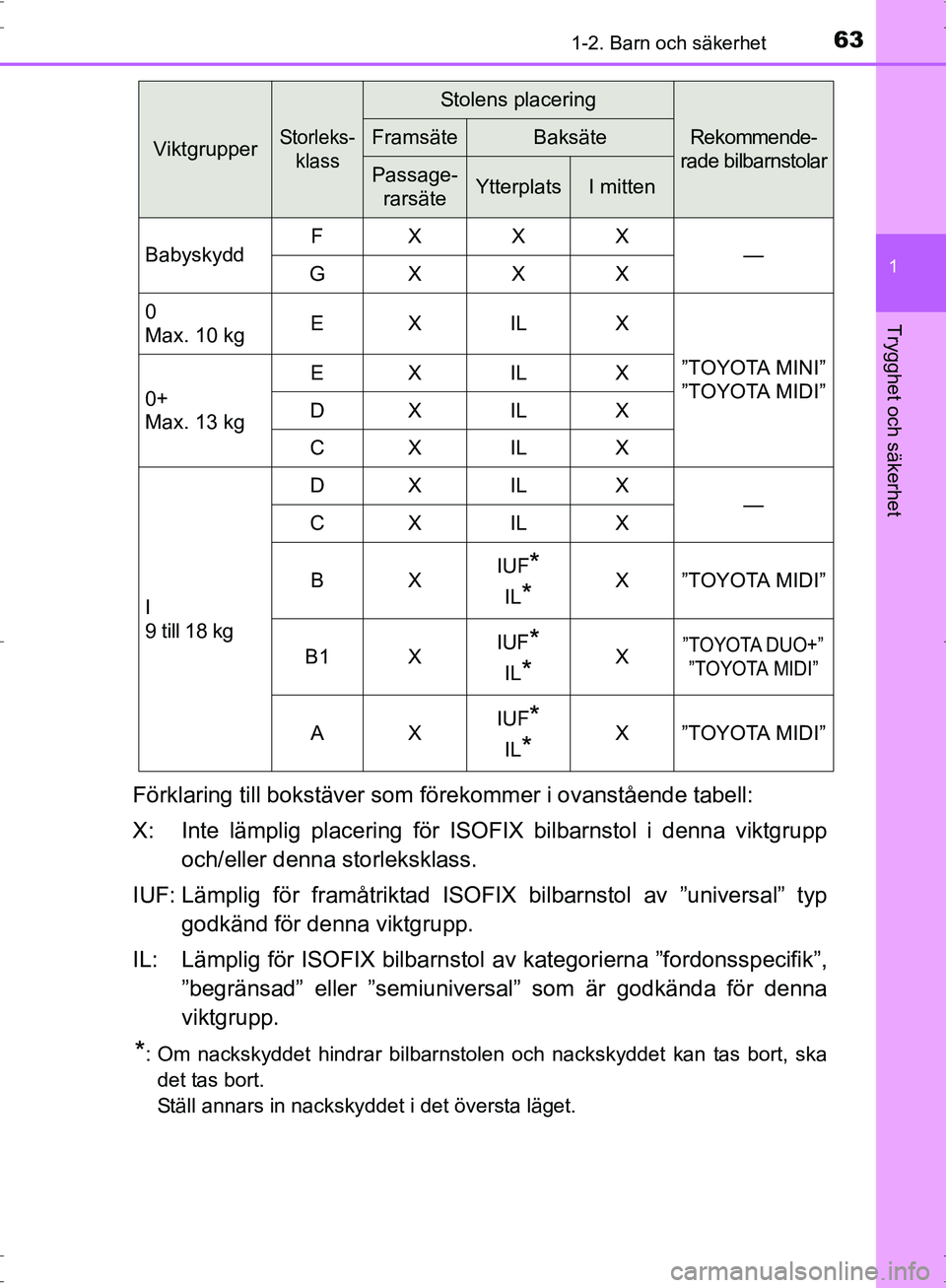

Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Inte lämplig placering för ISOFIX bilbarnstol i denna viktgrupp och/eller denna storleksklass.
IUF: Lämplig för framåtriktad ISOFIX bilbarnstol av ”universal” typ godkänd för denna viktgrupp.
IL: Lämplig för ISOFIX bilbarnstol av kategorierna ”fordonsspecifik”,
”begränsad” eller ”semiuniversal” som är godkända för denna
viktgrupp.
*: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, ska det tas bort.
Ställ annars in nackskyddet i det översta läget.
ViktgrupperStorleks- klass
Stolens placering
Rekommende-
rade bilbarnstolarFramsäteBaksäte
Passage-
rarsäteYtterplatsI mitten
Babyskydd FXXX
—
GXXX
0
Max. 10 kg EX IL X
”TOYOTA MINI”
”TOYOTA MIDI”
0+
Max. 13 kg EX IL X
DX IL X
CX IL X
I
9 till 18 kg DX IL X
—
CX IL X
BX IUF
*
IL*X”TOYOTA MIDI”
B1 X IUF
*
IL*X”TOYOTA DUO+”
”TOYOTA MIDI”
AX IUF*
IL*X”TOYOTA MIDI”
OM47B56SE.book Page 63 Wednes
day, September 21, 2016 5:34 PM

641-2. Barn och säkerhet
OM47B56SE■
i-Size bilbarnstolar som monteras med ISOFIX (ECE R129) –
lämplighetstabell
Om din bilbarnstol är av kategorin ”i-Size” kan du installera den på
platserna som anges under i-U i tabellen nedan.
Bilbarnstolens kategori återfinns i
instruktionsboken till bilbarnstolen.
Förklaring till bokstäver som fö rekommer i ovanstående tabell:
X: Ej lämplig för användning med i-Size bilbarnstolar.
i-U: Lämplig för i-Size framåt- oc h bakåtvända bilbarnstolar av uni-
versal typ.
*: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, ska det tas bort.
Ställ annars in nackskyddet i det översta läget.
När vissa typer av bilbarnstolar m onteras i baksätet kan säkerhets-
bältena eventuellt inte användas på rätt sätt på platserna bredvid
bilbarnstolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhetsb älte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Fö rsummelse kan leda till svåra eller
livshotande skador.
● Om en bilbarnstol ska installeras på baksätet ska framsätet juste-
ras så att det inte stör barnet eller bilbarnstolen.
Stolens placering
FramsäteBaksäte
PassagerarsäteYtterplatsI mitten
i-Size
bilbarnstolarXi-U*X
