3854-5. Använda förarstödssystemen
4
Körning
OM47B56SE
Assisterat läge stängs av eller stoppas i följande fall.
■Assistansen stängs av när
●Systemets funktion för temperaturskydd är aktivt
● En funktionsstörning föreligger i systemet
● Systemet bedömer att miljön inte är lämplig för fortsatt parke-
ringsassistans
Om assistansen stängs av ska du hålla hårt i ratten, trampa ned
bromspedalen och stanna bilen.
Börja om från början eftersom syst emet är redan avstängt. Använd
ratten på vanligt sätt när du fortsätter att parkera manuellt.
■Assistansen stängs av när
●Ratten vrids
● Bilens hastighet överskride r 7 km/tim under assistansen
● Funktionen Intelligent Clea rance Sonar är i drift
Om assistansen stoppas kan den åt erupptas genom att följa anvis-
ningarna på skärmen.
■ Om bilens hastighet är nära att överskrida hastighetsgränsen under
assistansen
Stänga av eller stoppa assisterat läge
En summerton hörs och ett meddelande
som visar att bilen eventuellt kommer att
överskrida hastighetsgränsen.
Trampa omedelbart på bromspedalen för
att sakta ner om meddelandet visas. Om
bilen fortsätter att accelerera stängs
assistansen av när bilen har överskridit en
viss hastighet. ( →Sid. 409)
OM47B56SE.book Page 385 Wedne sday, September 21, 2016 5:34 PM

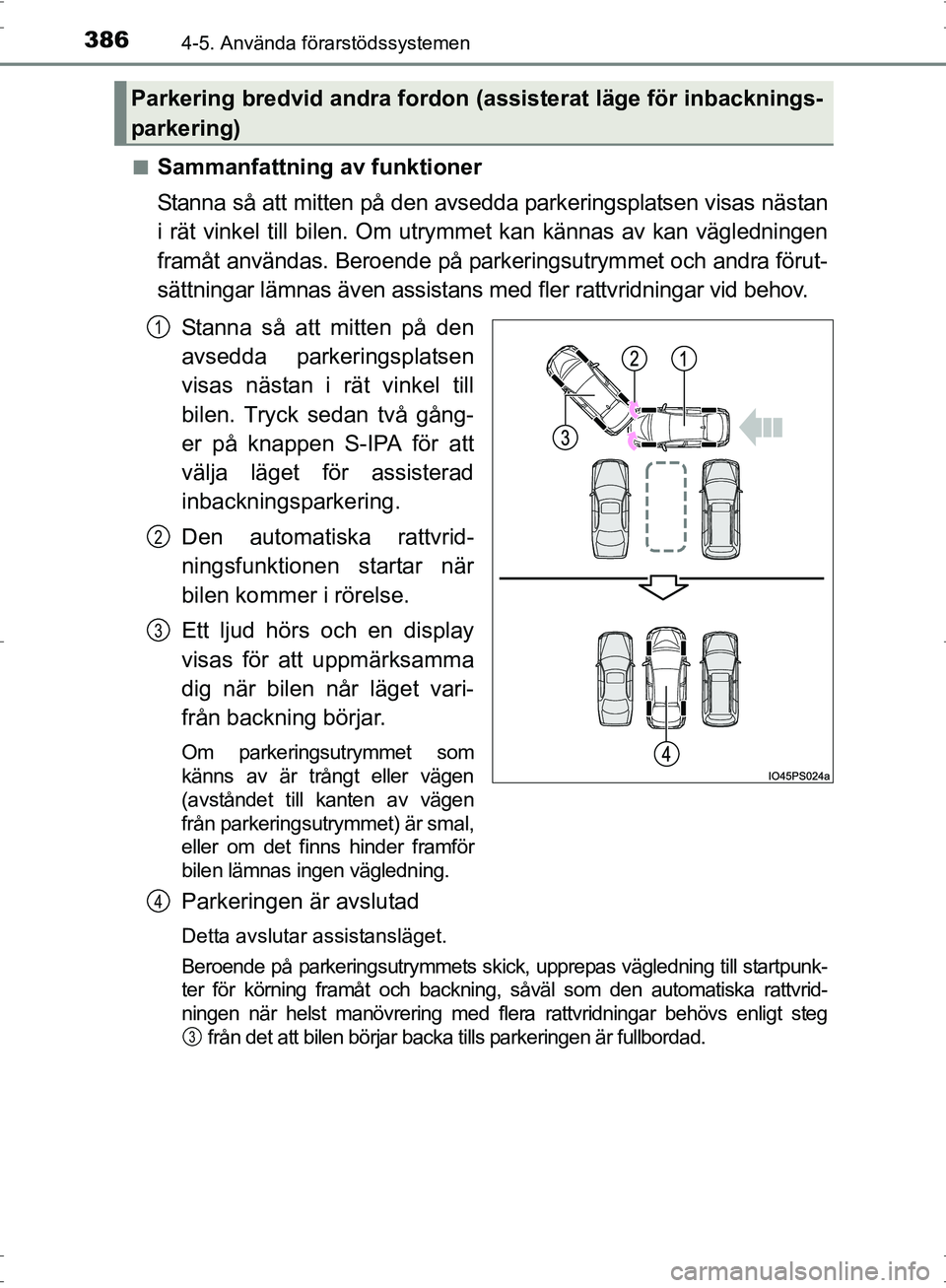

3864-5. Använda förarstödssystemen
OM47B56SE■
Sammanfattning av funktioner
Stanna så att mitten på den avsedda parkeringsplatsen visas nästan
i rät vinkel till bilen. Om utrymm
et kan kännas av kan vägledningen
framåt användas. Beroende på parkeringsutrymmet och andra förut-
sättningar lämnas även assistans med fler rattvridningar vid behov.
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till
bilen. Tryck sedan två gång-
er på knappen S-IPA för att
välja läget för assisterad
inbackningsparkering.
Den automatiska rattvrid-
ningsfunktionen startar när
bilen kommer i rörelse.
Ett ljud hörs och en display
visas för att uppmärksamma
dig när bilen når läget vari-
från backning börjar.
Om parkeringsutrymmet som
känns av är trångt eller vägen
(avståndet till kanten av vägen
från parkeringsutrymmet) är smal,
eller om det finns hinder framför
bilen lämnas ingen vägledning.
Parkeringen är avslutad
Detta avslutar assistansläget.
Beroende på parkeringsutrymmets skick, upprepas vägledning till startpunk-
ter för körning framåt och backning, såväl som den automatiska rattvrid-
ningen när helst manövrering med fl era rattvridningar behövs enligt steg
från det att bilen börjar backa t ills parkeringen är fullbordad.
Parkering bredvid andra fordon (assisterat läge för inbacknings-
parkering)
1
2
3
4
3
OM47B56SE.book Page 386 Wedne sday, September 21, 2016 5:34 PM

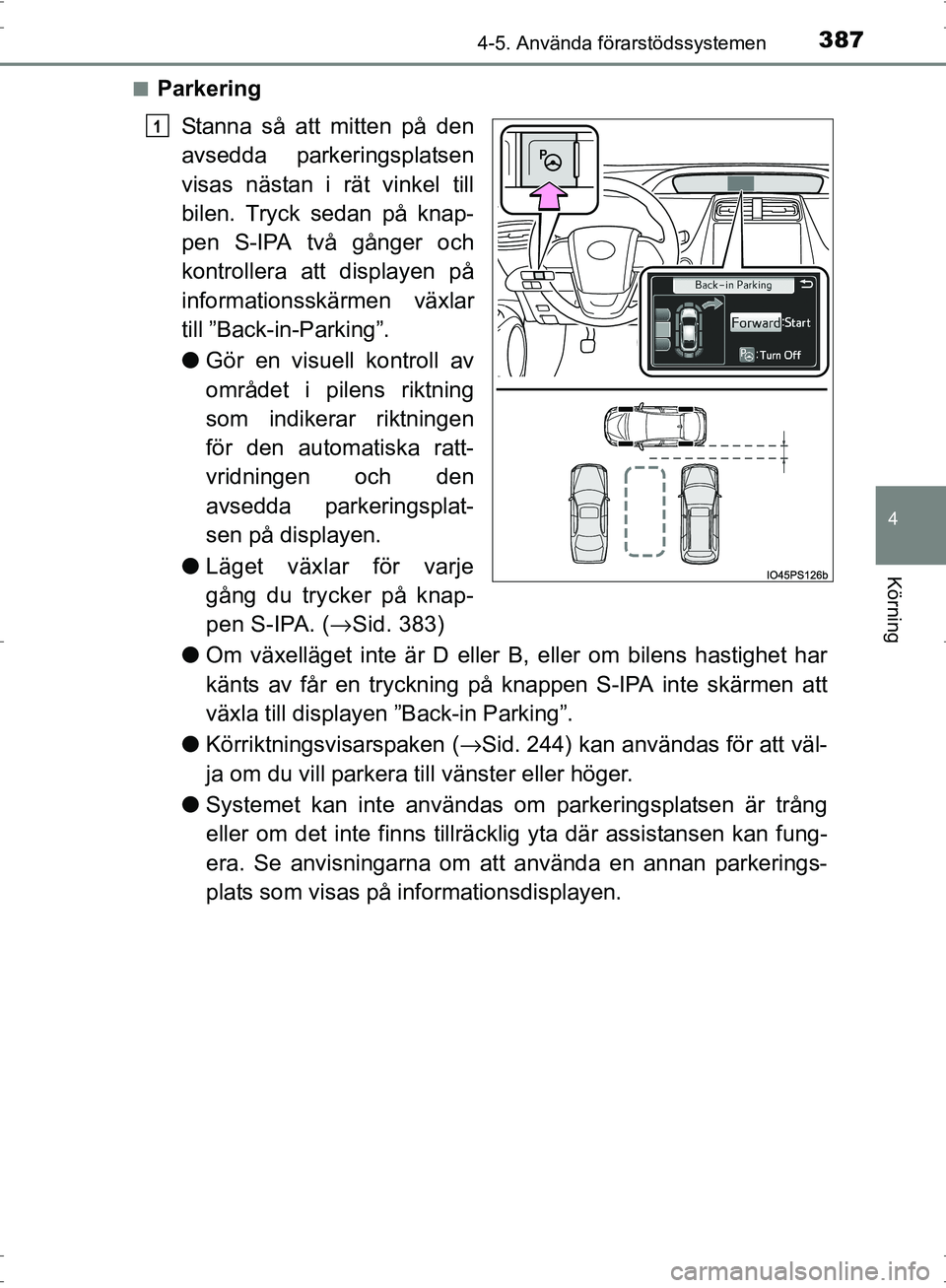

3874-5. Använda förarstödssystemen
4
Körning
OM47B56SE■
Parkering
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till
bilen. Tryck sedan på knap-
pen S-IPA två gånger och
kontrollera att displayen på
informationsskärmen växlar
till ”Back-in-Parking”.
●Gör en visuell kontroll av
området i pilens riktning
som indikerar riktningen
för den automatiska ratt-
vridningen och den
avsedda parkeringsplat-
sen på displayen.
● Läget växlar för varje
gång du trycker på knap-
pen S-IPA. ( →Sid. 383)
● Om växelläget inte är D eller B, eller om bilens hastighet har
känts av får en tryckning på knappen S-IPA inte skärmen att
växla till displayen ”Back-in Parking”.
● Körriktningsvisarspaken ( →Sid. 244) kan användas för att väl-
ja om du vill parkera t ill vänster eller höger.
● Systemet kan inte användas om parkeringsplatsen är trång
eller om det inte finns tillräck lig yta där assistansen kan fung-
era. Se anvisningarna om at t använda en annan parkerings-
plats som visas på informationsdisplayen.
1
OM47B56SE.book Page 387 Wedne sday, September 21, 2016 5:34 PM

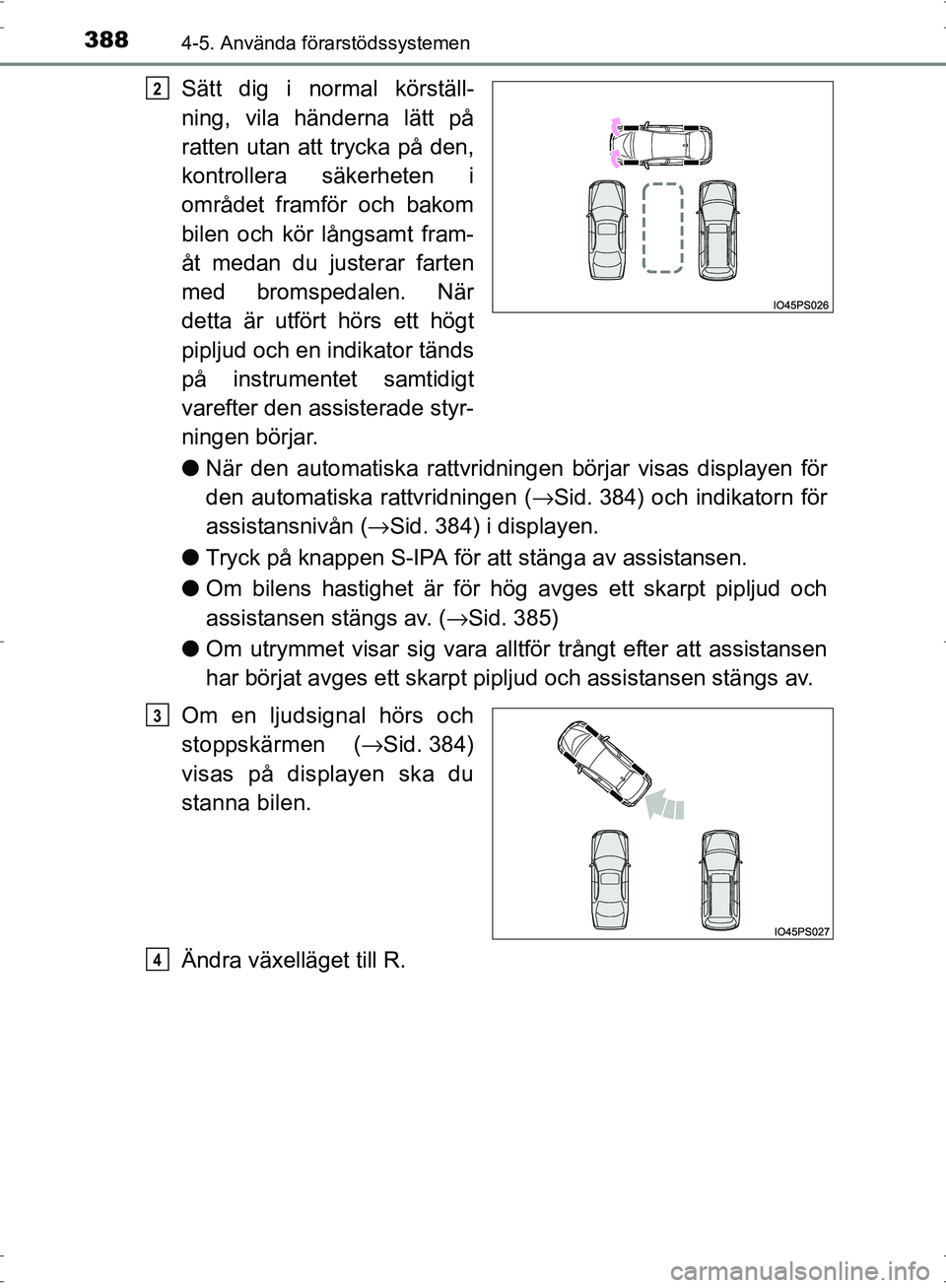

3884-5. Använda förarstödssystemen
OM47B56SE
Sätt dig i normal körställ-
ning, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i
området framför och bakom
bilen och kör långsamt fram-
åt medan du justerar farten
med bromspedalen. När
detta är utfört hörs ett högt
pipljud och en indikator tänds
på instrumentet samtidigt
varefter den assisterade styr-
ningen börjar.
●När den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen ( →Sid. 384) och indikatorn för
assistansnivån ( →Sid. 384) i displayen.
● Tryck på knappen S-IPA för att stänga av assistansen.
● Om bilens hastighet är för h ög avges ett skarpt pipljud och
assistansen stängs av. ( →Sid. 385)
● Om utrymmet visar sig vara al ltför trångt efter att assistansen
har börjat avges ett skarpt pip ljud och assistansen stängs av.
Om en ljudsignal hörs och
stoppskärmen ( →Sid. 384)
visas på displayen ska du
stanna bilen.
Ändra växelläget till R.2
3
4
OM47B56SE.book Page 388 Wedne sday, September 21, 2016 5:34 PM

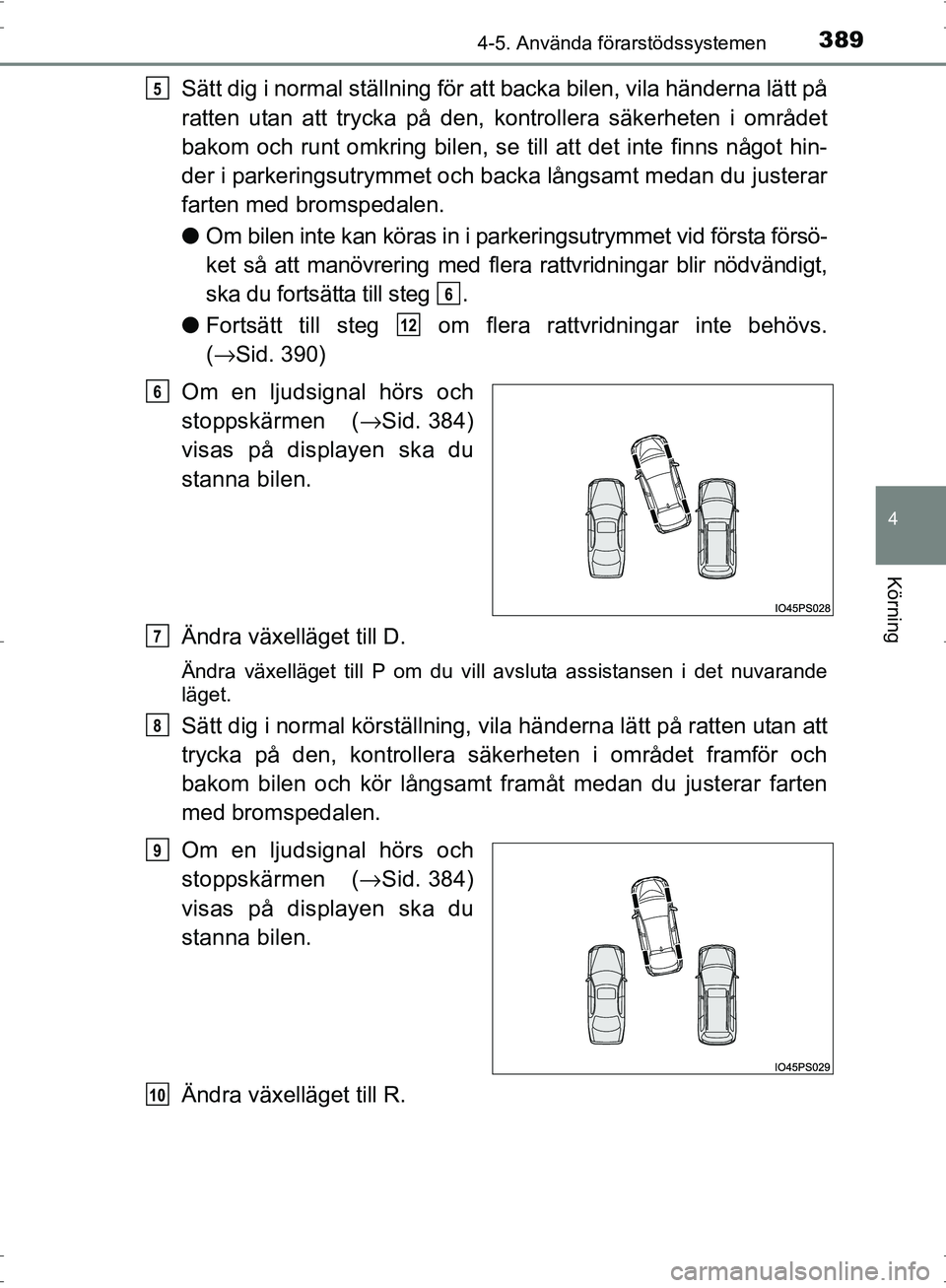

3894-5. Använda förarstödssystemen
4
Körning
OM47B56SE
Sätt dig i normal ställning för att backa bilen, vila händerna lätt på
ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen, se till att det inte finns något hin-
der i parkeringsutrymmet och backa långsamt medan du justerar
farten med bromspedalen.
● Om bilen inte kan köras in i pa rkeringsutrymmet vid första försö-
ket så att manövrering med flera rattvridningar blir nödvändigt,
ska du fortsätta till steg .
● Fortsätt till steg om flera rattvridningar inte behövs.
(→ Sid. 390)
Om en ljudsignal hörs och
stoppskärmen ( →Sid. 384)
visas på displayen ska du
stanna bilen.
Ändra växelläget till D.
Ändra växelläget till P om du v ill avsluta assistansen i det nuvarande
läget.
Sätt dig i normal körställning, vila händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och
bakom bilen och kör långsamt framåt medan du justerar farten
med bromspedalen.
Om en ljudsignal hörs och
stoppskärmen ( →Sid. 384)
visas på displayen ska du
stanna bilen.
Ändra växelläget till R.
5
6
12
6
7
8
9
10
OM47B56SE.book Page 389 Wedne sday, September 21, 2016 5:34 PM

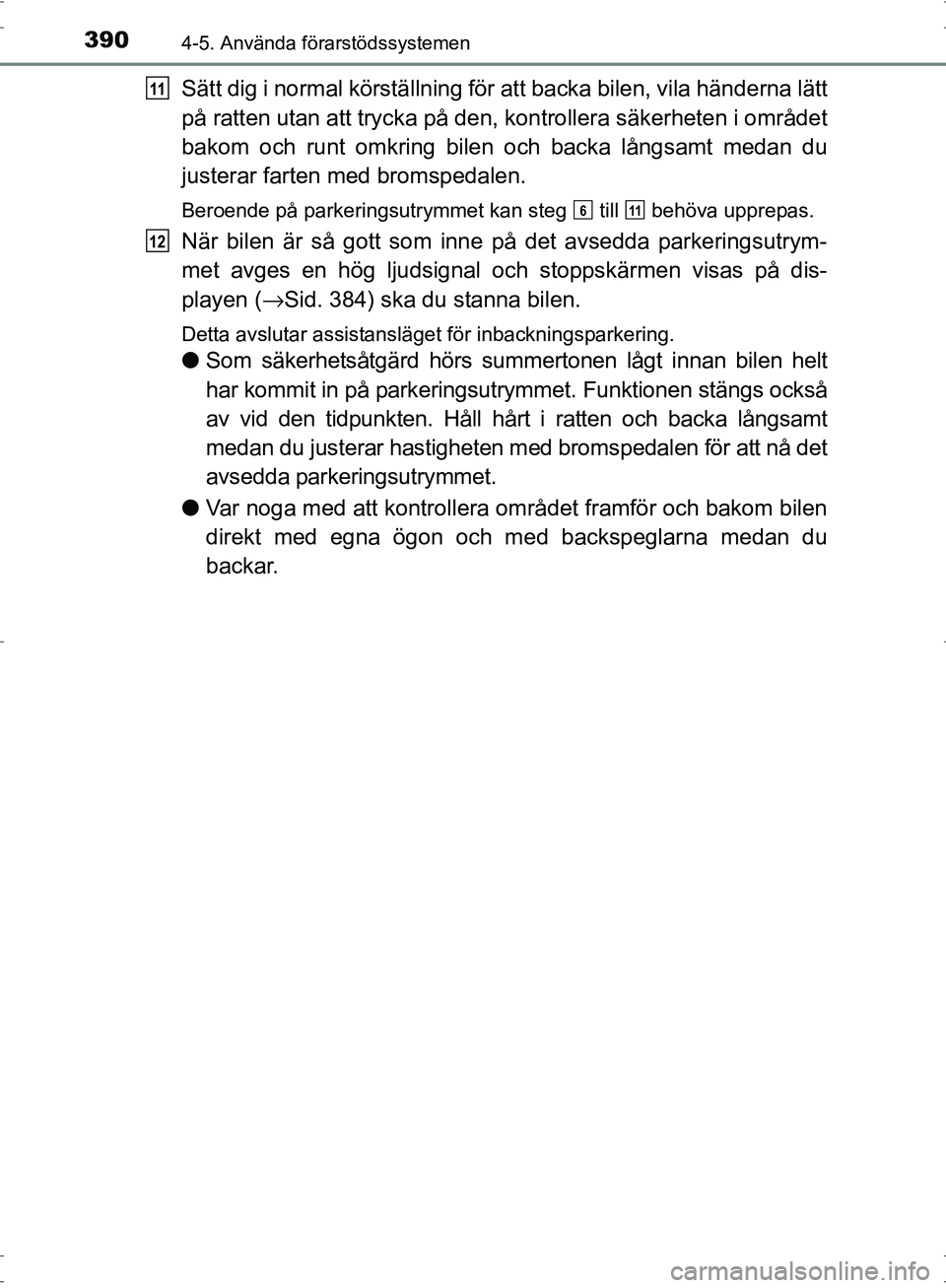

3904-5. Använda förarstödssystemen
OM47B56SE
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
När bilen är så gott som inne på det avsedda parkeringsutrym-
met avges en hög ljudsignal och stoppskärmen visas på dis-
playen ( →Sid. 384) ska du stanna bilen.
Detta avslutar assistansläget för inbackningsparkering.
● Som säkerhetsåtgärd hörs summertonen lågt innan bilen helt
har kommit in på parkeringsut rymmet. Funktionen stängs också
av vid den tidpunkten. Håll hårt i ratten och backa långsamt
medan du justerar hastigheten med bromspedalen för att nå det
avsedda parkeringsutrymmet.
● Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
11
611
12
OM47B56SE.book Page 390 Wedne sday, September 21, 2016 5:34 PM

3914-5. Använda förarstödssystemen
4
Körning
OM47B56SE
■Förutsättningar för inbacknings parkering med assisterat läge
● Kör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt.
● Kör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt. Stanna bilen helt så att mitten på par-
keringsplatsen är nästan vinkelrät mot bilen, tryck sedan på knappen S-IPA.
● Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/tim
● Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(→Sid. 415) och vägledning kan inte genomföras.
● Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan inbackningsparkering med assistans inte genomföras.
● Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
inbackningsparkering i assisterat läge inte genomföras.
● Om det inte finns det tillräckliga utrymmet
som krävs framför bilen för att parkeringen
går det eventuellt inte att nå parkeringsut-
rymmet.
Avsedd parkeringsplats
Vägg
1
2
OM47B56SE.book Page 391 Wedne sday, September 21, 2016 5:34 PM

3924-5. Använda förarstödssystemen
OM47B56SE■
Goda råd vid användning av assistan släget för inbackningsparkering
Lämna ett utrymme på cirka 1 m från
parkerade fordon och närma dig det
avsedda parkeringsutrymmet. Om
utrymmet mellan din bil och andra
parkerade bilar är för stort kan de
främre och bakre sidosensorerna
eventuellt inte känna av de parkerade
fordonen.
Stanna så att mitten på den avsedda
parkeringsplatsen är vinkelrät mot
bilen. Tryck bara på knappen S-IPA
när bilen är helt stillastående.
OBSERVERA
● Om det finns sänkor eller gupp i vägytan kan det avsedda parkeringsutrym-
met inte ställas in. Därför kan bilen bli parkerad i vinkel eller parkeringen kan
avvika från parkeringsutrymmet. I så fall kan du inte använda läget för assiste-
rad inbackningsparkering.
● När du parkeringar på ett trångt ut rymme kommer bilen nära angränsande
fordon. Om det verkar som att bilen kommer att vidröra fordonen ska d\
u
stanna bilen med bromspedalen.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
● Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen eventuellt
parkeras i vinkel eller parkeringen kan avvika från parkeringsutrymmet.
Justera bilens placering manuellt om det behövs.
1
1 m
2
