4976-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel
VA R N I N G

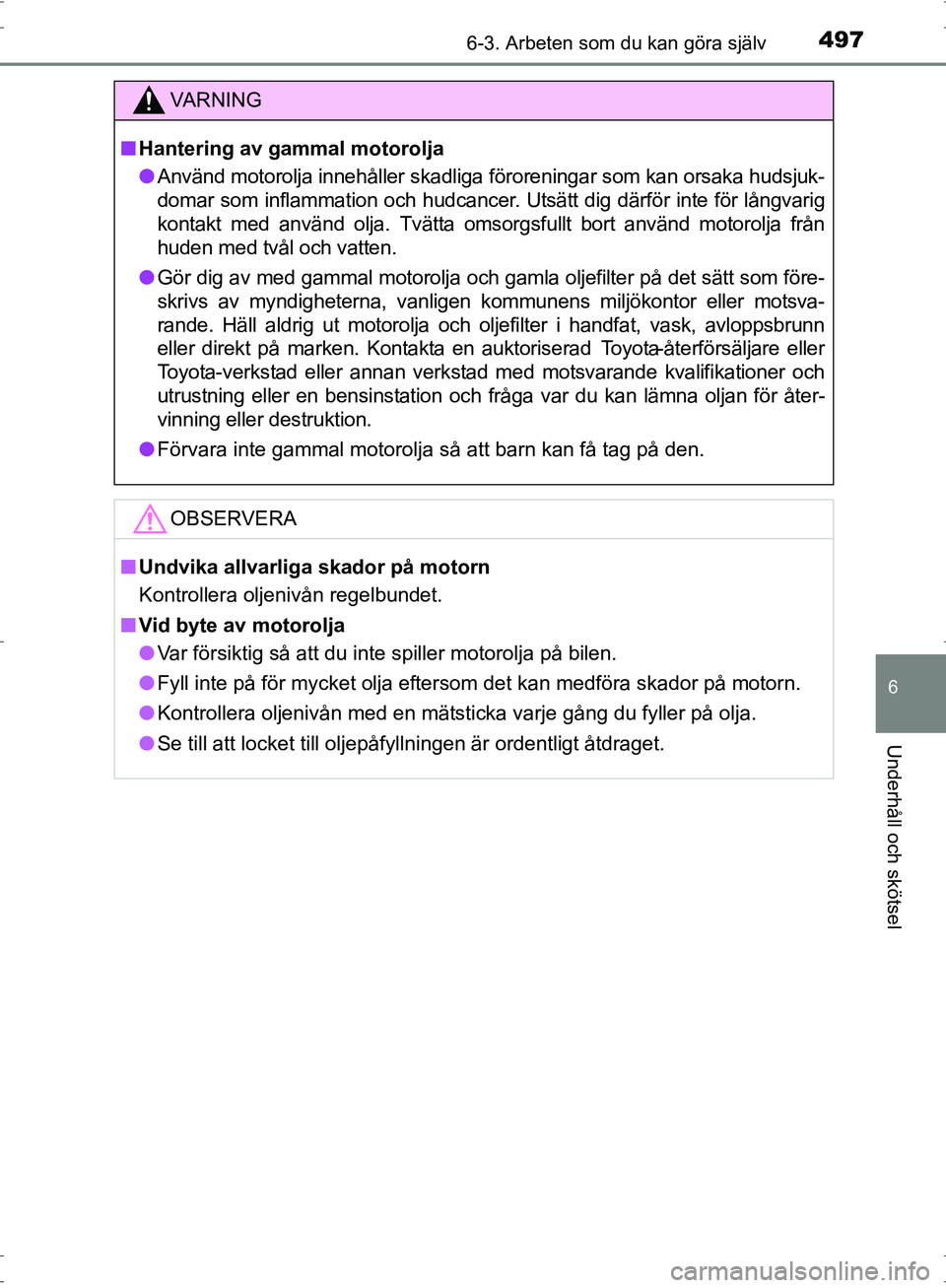

■Hantering av gammal motorolja
● Använd motorolja innehåller skadliga föroreningar som kan orsaka hudsjuk-
domar som inflammation och hudcancer. Utsätt dig därför inte för långvarig
kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja från
huden med tvål och vatten.
● Gör dig av med gammal motorolja och gamla oljefilter på det sätt som före-
skrivs av myndigheterna, vanligen kommunens miljökontor eller motsva-
rande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avloppsbrunn
eller direkt på marken. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning eller en bensinstation och fråga var du kan lämna oljan för åter-
vinning eller destruktion.
● Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
■Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
■ Vid byte av motorolja
● Var försiktig så att du inte spiller motorolja på bilen.
● Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
● Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
● Se till att locket till oljepåfyllningen är ordentligt åtdraget.
OM47B56SE.book Page 497 Wedne sday, September 21, 2016 5:34 PM

4986-3. Arbeten som du kan göra själv
OM47B56SE

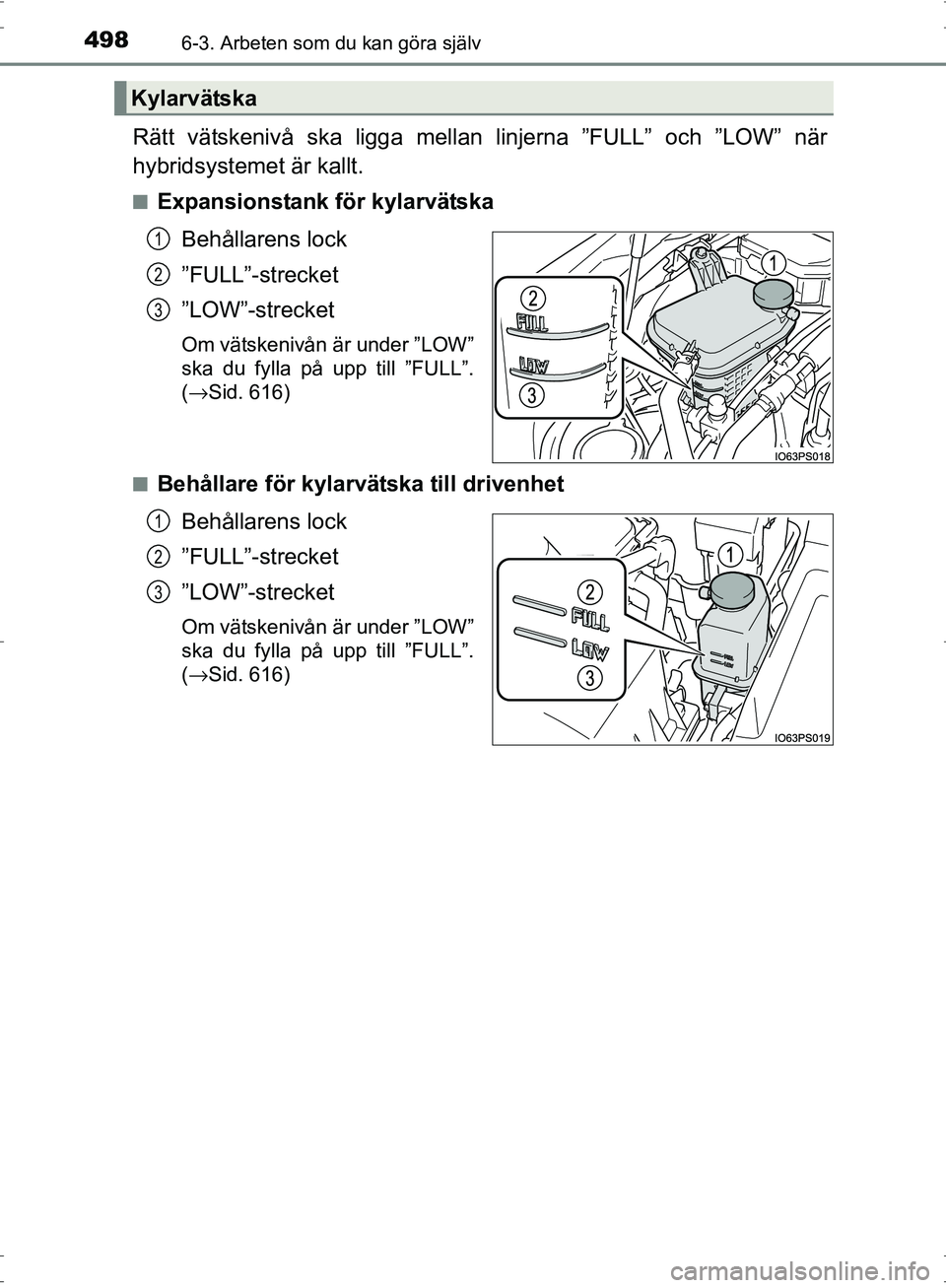

Rätt vätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” när
hybridsystemet är kallt.
■Expansionstank för kylarvätskaBehållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 616)
■
Behållare för kylarvätska till drivenhet Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 616)
Kylarvätska
1
2
3
1
2
3
OM47B56SE.book Page 498 Wedne sday, September 21, 2016 5:34 PM

4996-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

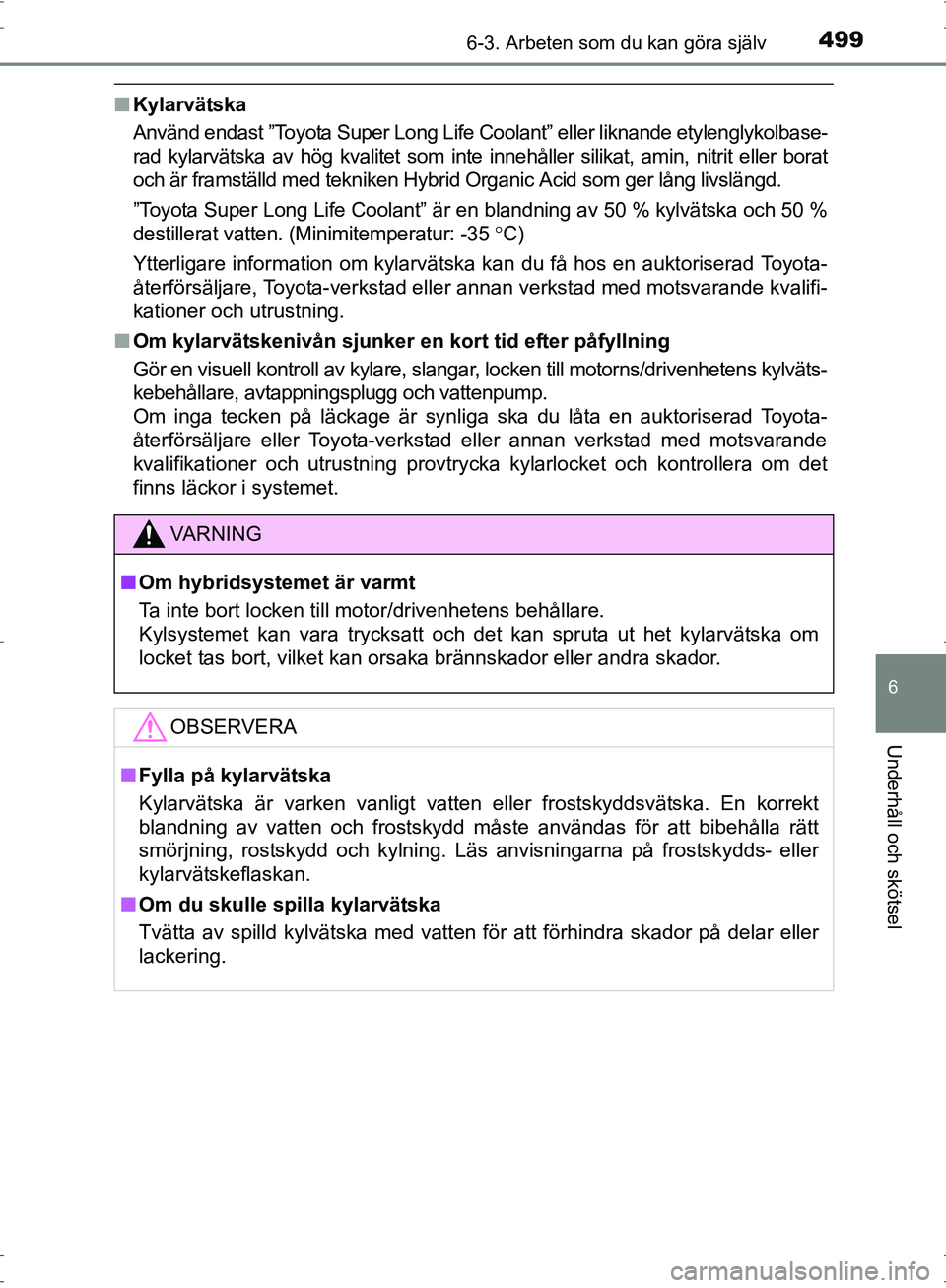

■Kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykolbase-
rad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller borat
och är framställd med tekniken Hybrid Organic Acid som ger lång livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och 50 %
destillerat vatten. (Minimitemperatur: -35 °C)
Ytterligare information om kylarvätska kan du få hos en auktoriserad Toyota-
återförsäljare, Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
■ Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kylväts-
kebehållare, avtappningsplugg och vattenpump.
Om inga tecken på läckage är synliga ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i systemet.
VA R N I N G
■Om hybridsystemet är varmt
Ta inte bort locken till motor/drivenhetens behållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
■Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
■ Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
OM47B56SE.book Page 499 Wedne sday, September 21, 2016 5:34 PM

5006-3. Arbeten som du kan göra själv
OM47B56SE

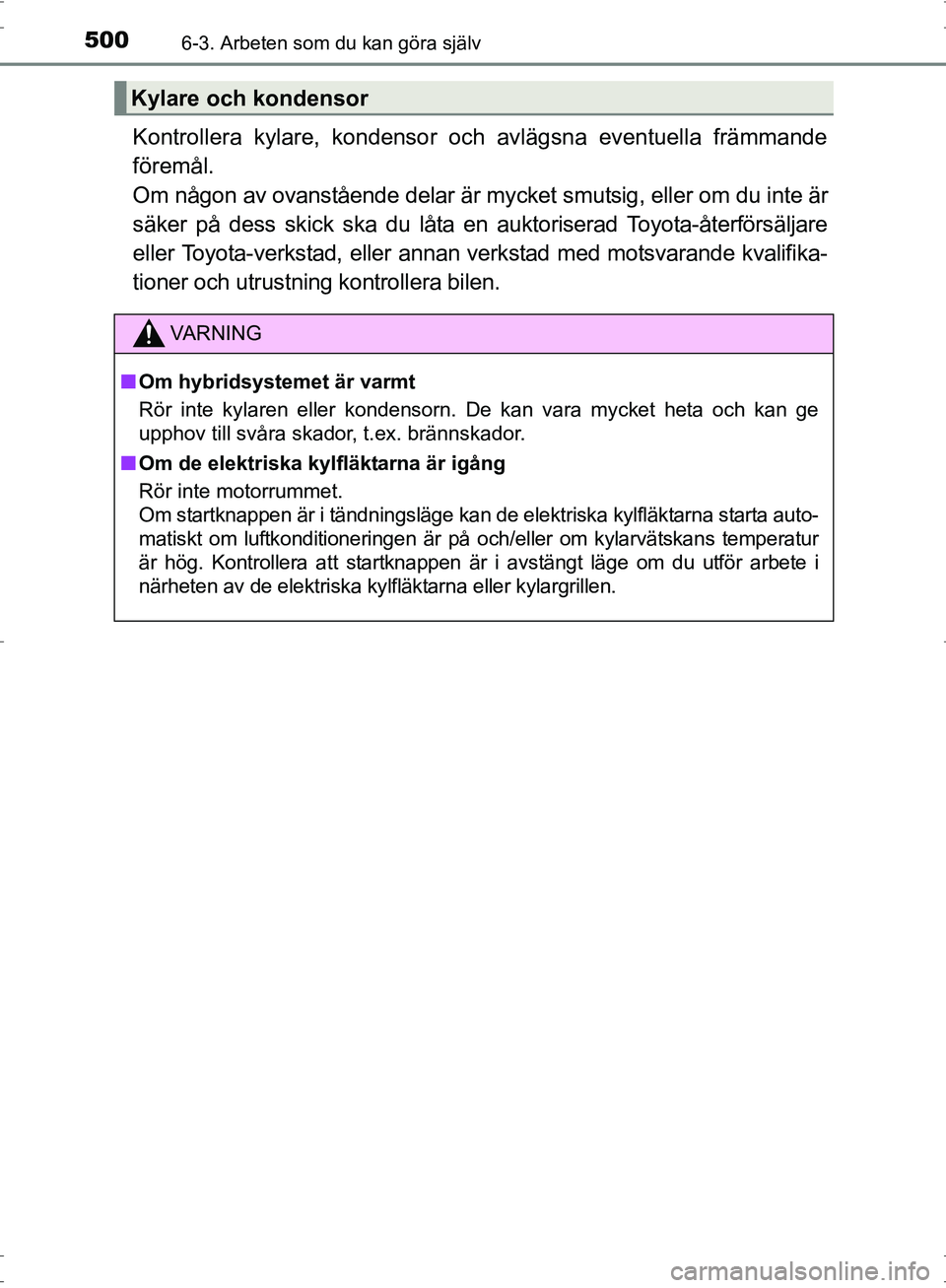

Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig, eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
Kylare och kondensor
VA R N I N G
■Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
■ Om de elektriska kylfläktarna är igång
Rör inte motorrummet.
Om startknappen är i tändningsläge kan de elektriska kylfläktarna starta auto-
matiskt om luftkonditioneringen är på och/eller om kylarvätskans temperatur
är hög. Kontrollera att startknappen är i avstängt läge om du utför arbete i
närheten av de elektriska kylfläktarna eller kylargrillen.
OM47B56SE.book Page 500 Wedne sday, September 21, 2016 5:34 PM

5016-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel
Kontrollera 12-voltsbatteriet på följande sätt.
■Säkerhetssymboler
Innebörden av respektive symbol som finns ovanpå 12-voltsbatte-
riet är följande:
■12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets po ler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller
fast batteriet.
Polbultar
■Kontroll av batterivätskan
Kontrollera att vätskenivån är me llan det övre och nedre strecket.
Övre streck
Nedre streck
Fyll på med destillerat vatten
om vätskenivån är vid eller
under det nedre strecket.
12-voltsbatteri
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på
avståndExplosiv gas
1
2
OM47B56SE.book Page 501 Wedne sday, September 21, 2016 5:34 PM

5026-3. Arbeten som du kan göra själv
OM47B56SE■

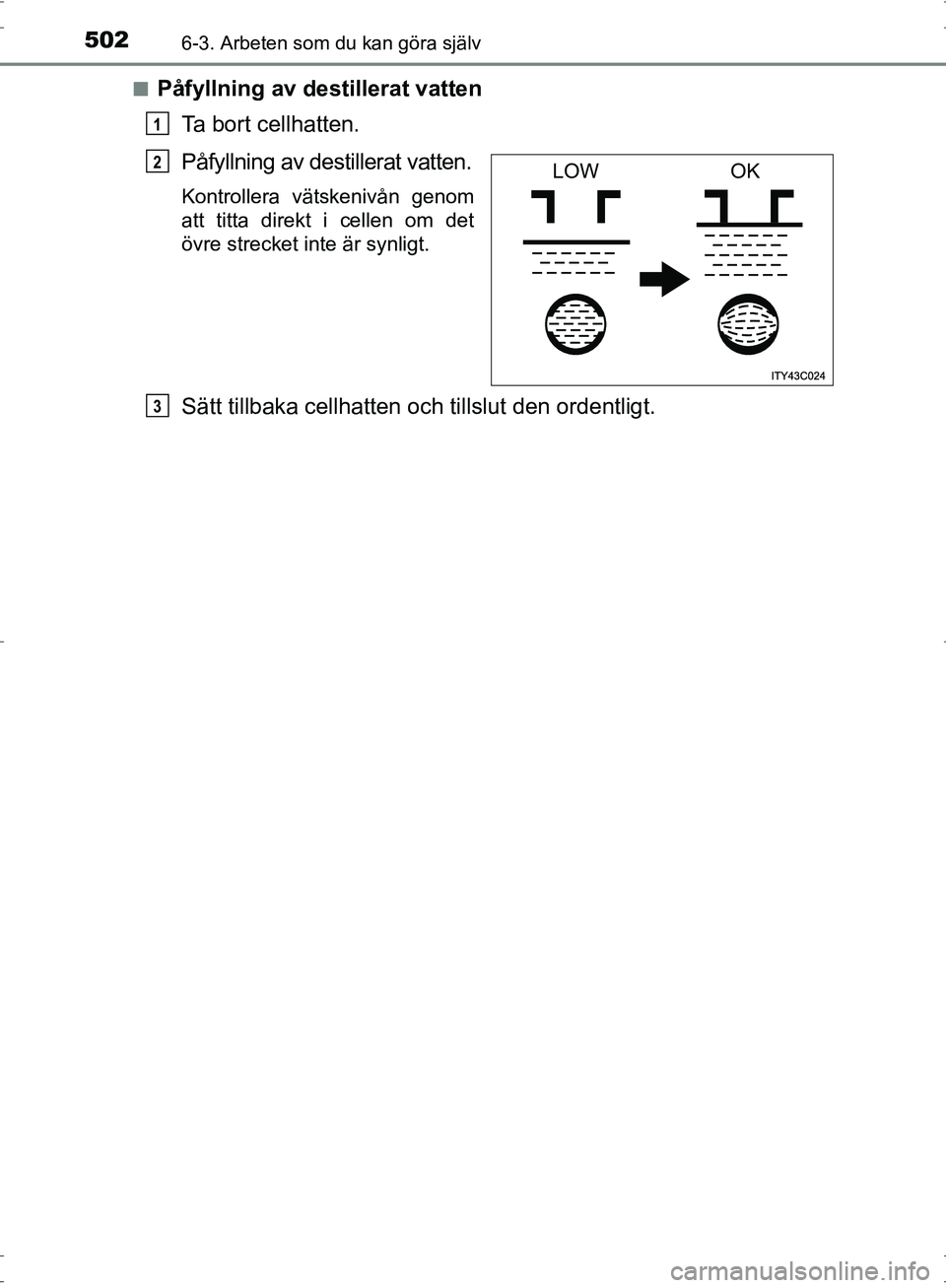

Påfyllning av destillerat vatten
Ta bort cellhatten.
Påfyllning av destillerat vatten.
Kontrollera vätskenivån genom
att titta direkt i cellen om det
övre strecket inte är synligt.
Sätt tillbaka cellhatt en och tillslut den ordentligt.
1
LOWOK2
3
OM47B56SE.book Page 502 Wedne sday, September 21, 2016 5:34 PM

5036-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

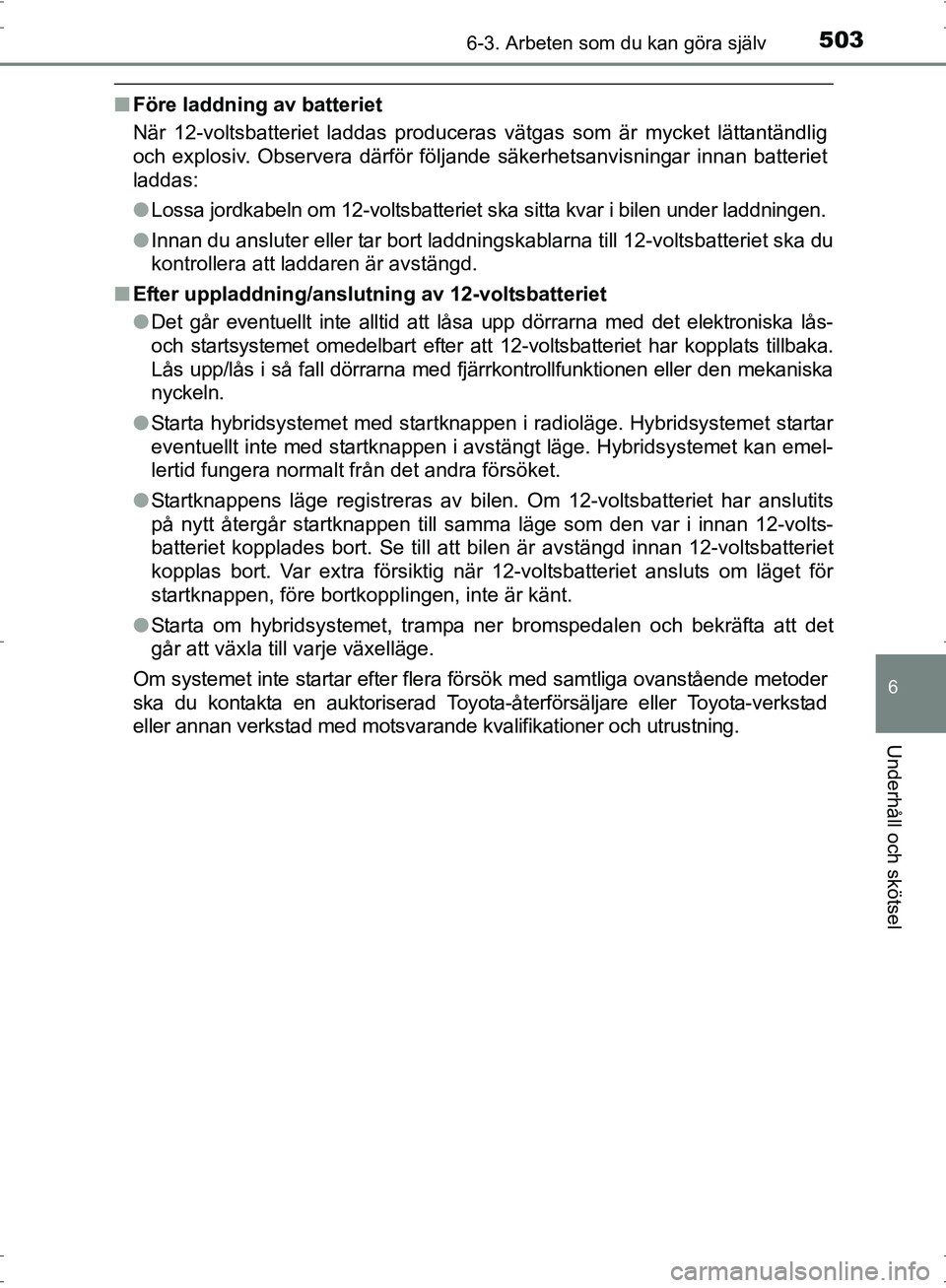

■Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
●Lossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddningen.
● Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
■ Efter uppladdning/anslutning av 12-voltsbatteriet
●Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den mekaniska
nyckeln.
● Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
● Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att bilen är avstängd innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts om läget för
startknappen, före bortkopplingen, inte är känt.
● Starta om hybridsystemet, trampa ner bromspedalen och bekräfta att det
går att växla till varje växelläge.
Om systemet inte startar efter flera försök med samtliga ovanstående metoder
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
OM47B56SE.book Page 503 Wedne sday, September 21, 2016 5:34 PM

5046-3. Arbeten som du kan göra själv
OM47B56SE
VA R N I N G

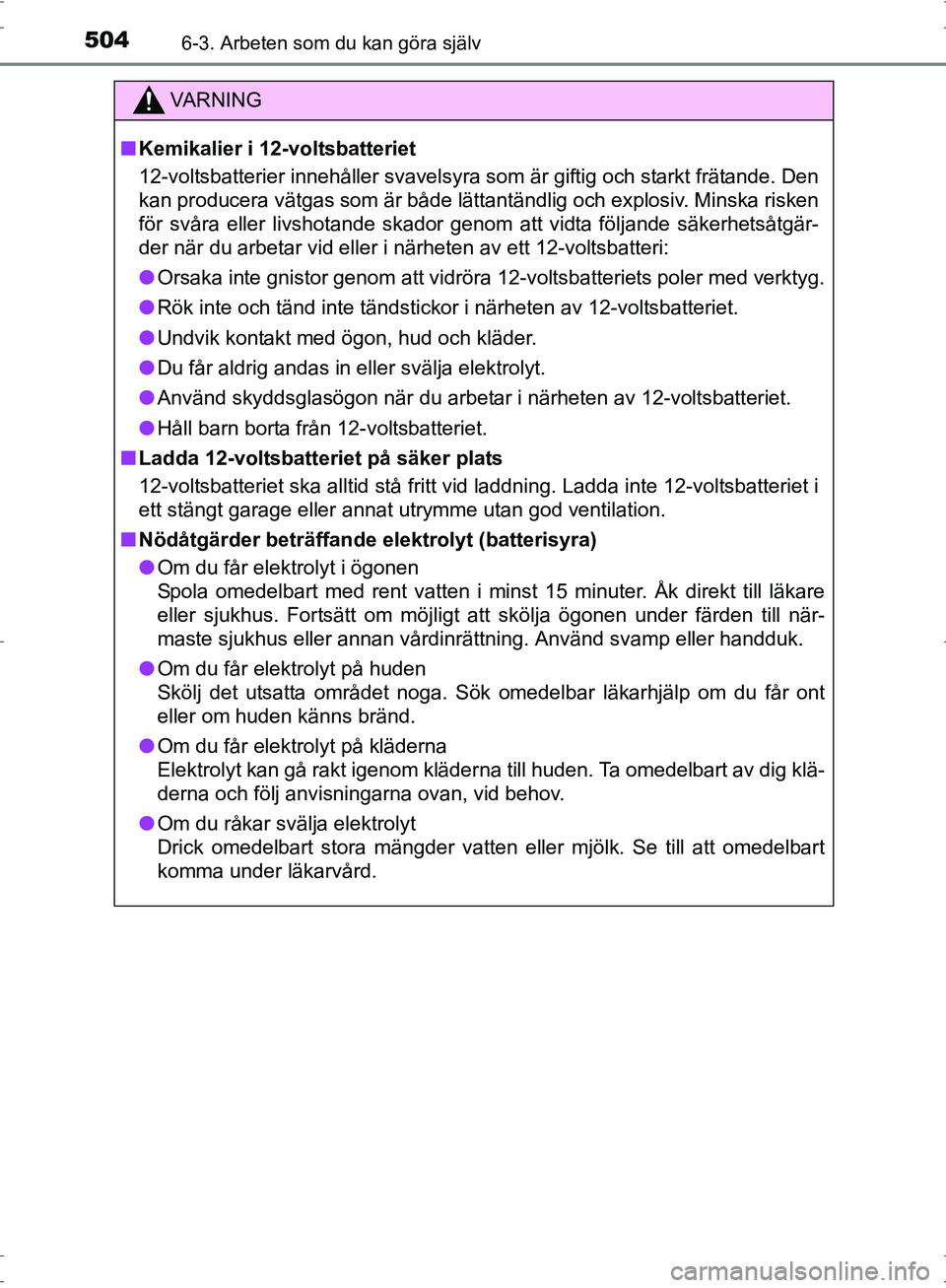

■Kemikalier i 12-voltsbatteriet
12-voltsbatterier innehåller svavelsyra so m är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för svåra eller livshotande skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
● Orsaka inte gnistor genom att vidröra 12-voltsbatteriets poler med verktyg.
● Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
● Undvik kontakt med ögon, hud och kläder.
● Du får aldrig andas in eller svälja elektrolyt.
● Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
● Håll barn borta från 12-voltsbatteriet.
■ Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska alltid stå fritt vid laddning. Ladda inte 12-voltsbatteriet i
ett stängt garage eller annat utrymme utan god ventilation.
■ Nödåtgärder beträffande elektrolyt (batterisyra)
● Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
● Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
● Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
● Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
