2017 TOYOTA PRIUS Bruksanvisningar (in Swedish)

2894-5. Använda förarstödssystemen
4
Körning
OM47B56SE

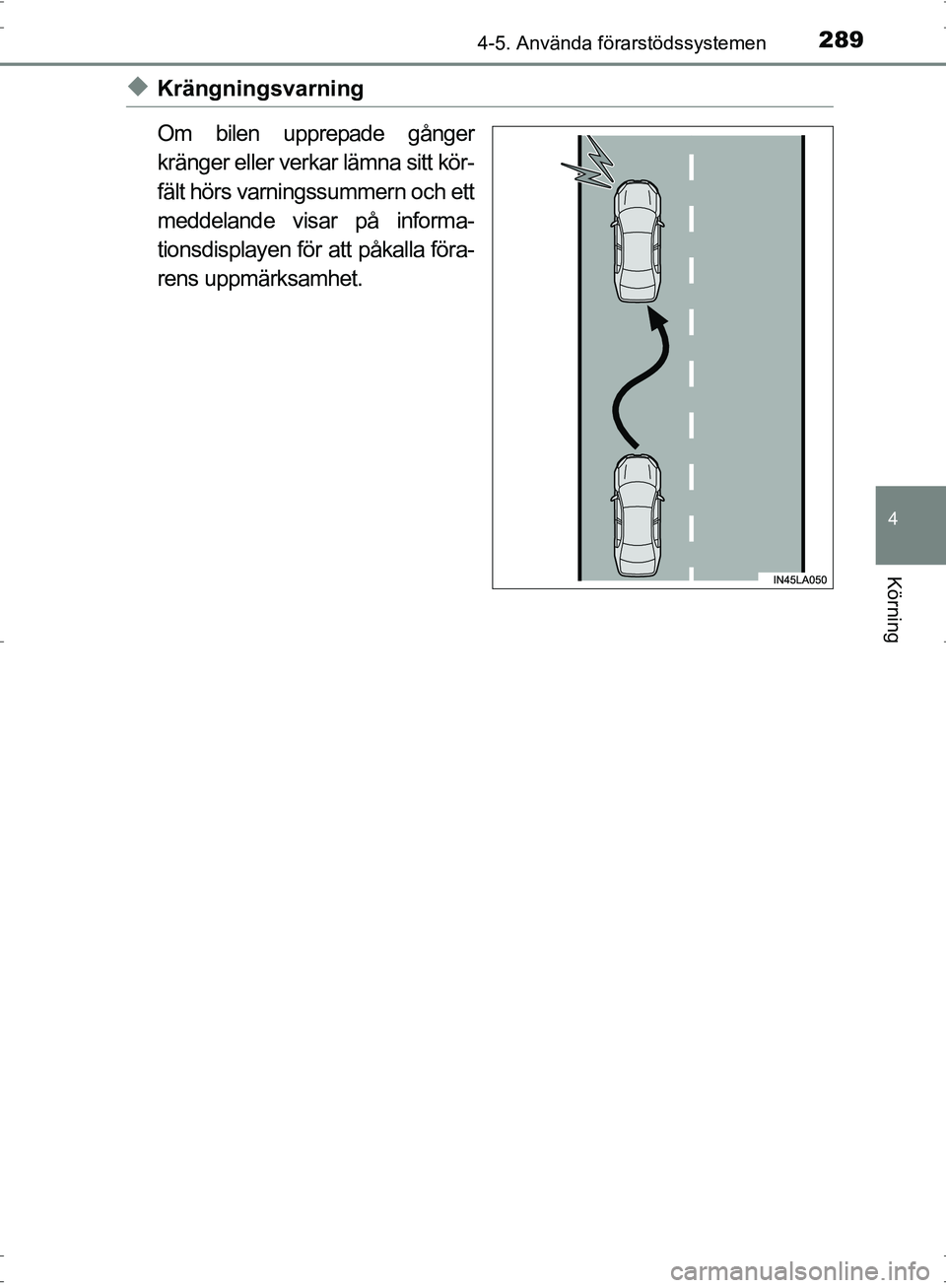

◆Krängningsvarning
Om bilen upprepade gånger
kränger eller verkar lämna sitt kör-
fält hörs varningssummern och ett
meddelande visar på informa-
tionsdisplayen för att påkalla föra-
rens uppmärksamhet.
OM47B56SE.book Page 289 Wednesday, September 21, 2016 5:34 PM

2904-5. Använda förarstödssystemen
OM47B56SE

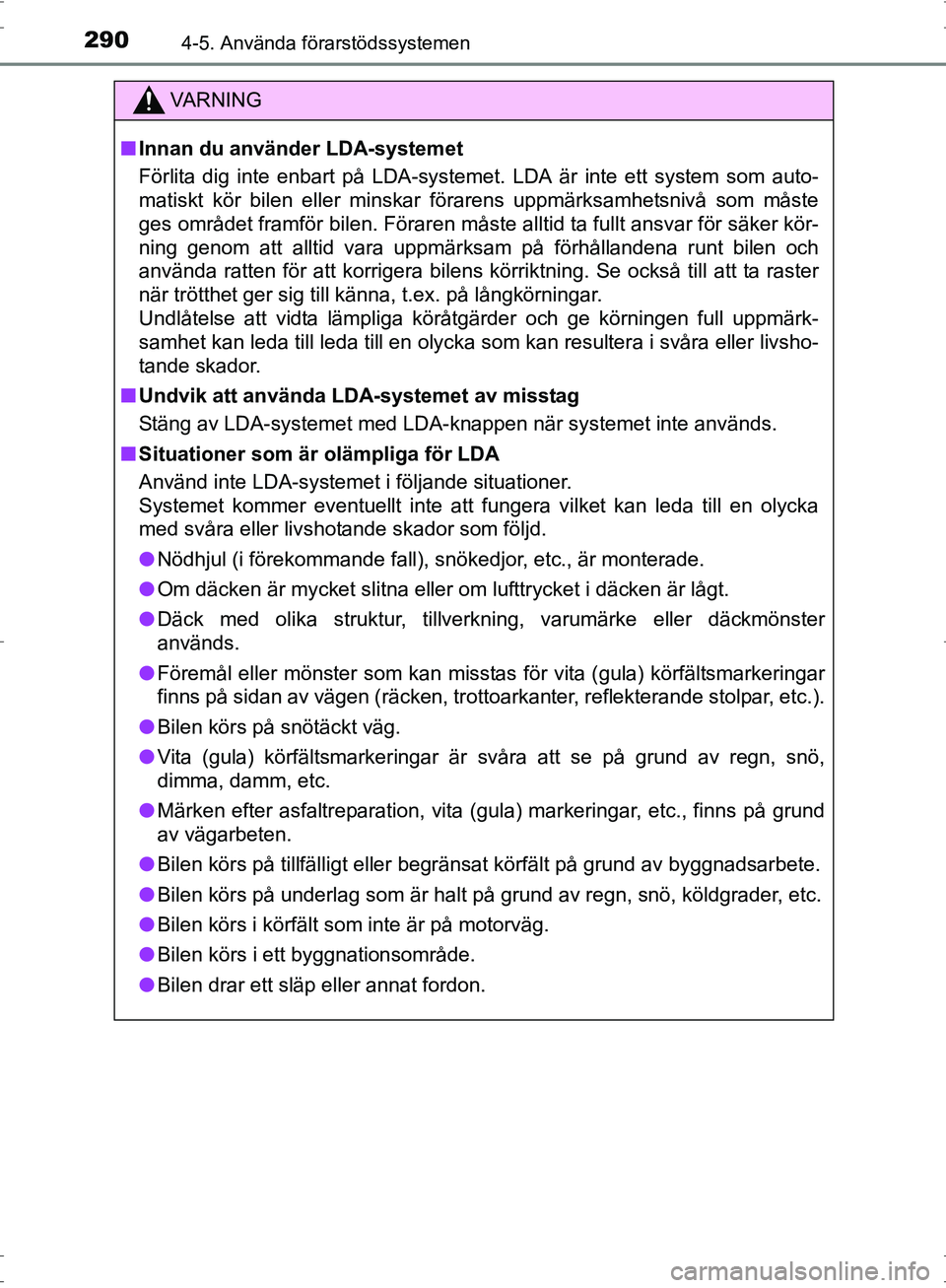

VA R N I N G
■Innan du använder LDA-systemet
Förlita dig inte enbart på LDA-systemet. LDA är inte ett system som auto-
matiskt kör bilen eller minskar förarens uppmärksamhetsnivå som måste
ges området framför bilen. Föraren måste alltid ta fullt ansvar för säker kör-
ning genom att alltid vara uppmärksam på förhållandena runt bilen och
använda ratten för att korrigera bilens körriktning. Se också\
till att ta raster
när trötthet ger sig till känna, t.ex. på långkörningar.
Undlåtelse att vidta lämpliga köråtgärder och ge körningen full uppmärk-
samhet kan leda till leda till en olycka som kan resultera i svåra eller livsho-
tande skador.
■ Undvik att använda LDA-systemet av misstag
Stäng av LDA-systemet med LDA-knappen när systemet inte används.
■ Situationer som är olämpliga för LDA
Använd inte LDA-systemet i följande situationer.
Systemet kommer eventuellt inte att fungera vilket kan leda till en olycka
med svåra eller livshotande skador som följd.
● Nödhjul (i förekommande fall), snökedjor, etc., är monterade.
● Om däcken är mycket slitna eller om lufttrycket i däcken är lågt.
● Däck med olika struktur, tillverkning, varumärke eller däckmönster
används.
● Föremål eller mönster som kan misstas för vita (gula) körfältsmarkeringar
finns på sidan av vägen (räcken, trottoarkanter, reflekterande stolpar, etc.).
● Bilen körs på snötäckt väg.
● Vita (gula) körfältsmarkeringar är svåra att se på grund av regn, snö,
dimma, damm, etc.
● Märken efter asfaltreparation, vita (gula) markeringar, etc., finns på grund
av vägarbeten.
● Bilen körs på tillfälligt eller begränsat körfält på grund av byggnadsa\
rbete.
● Bilen körs på underlag som är halt på grund av regn, snö, köldgrader, etc.
● Bilen körs i körfält som inte är på motorväg.
● Bilen körs i ett byggnationsområde.
● Bilen drar ett släp eller annat fordon.
OM47B56SE.book Page 290 Wedne sday, September 21, 2016 5:34 PM

2914-5. Använda förarstödssystemen
4
Körning
OM47B56SE

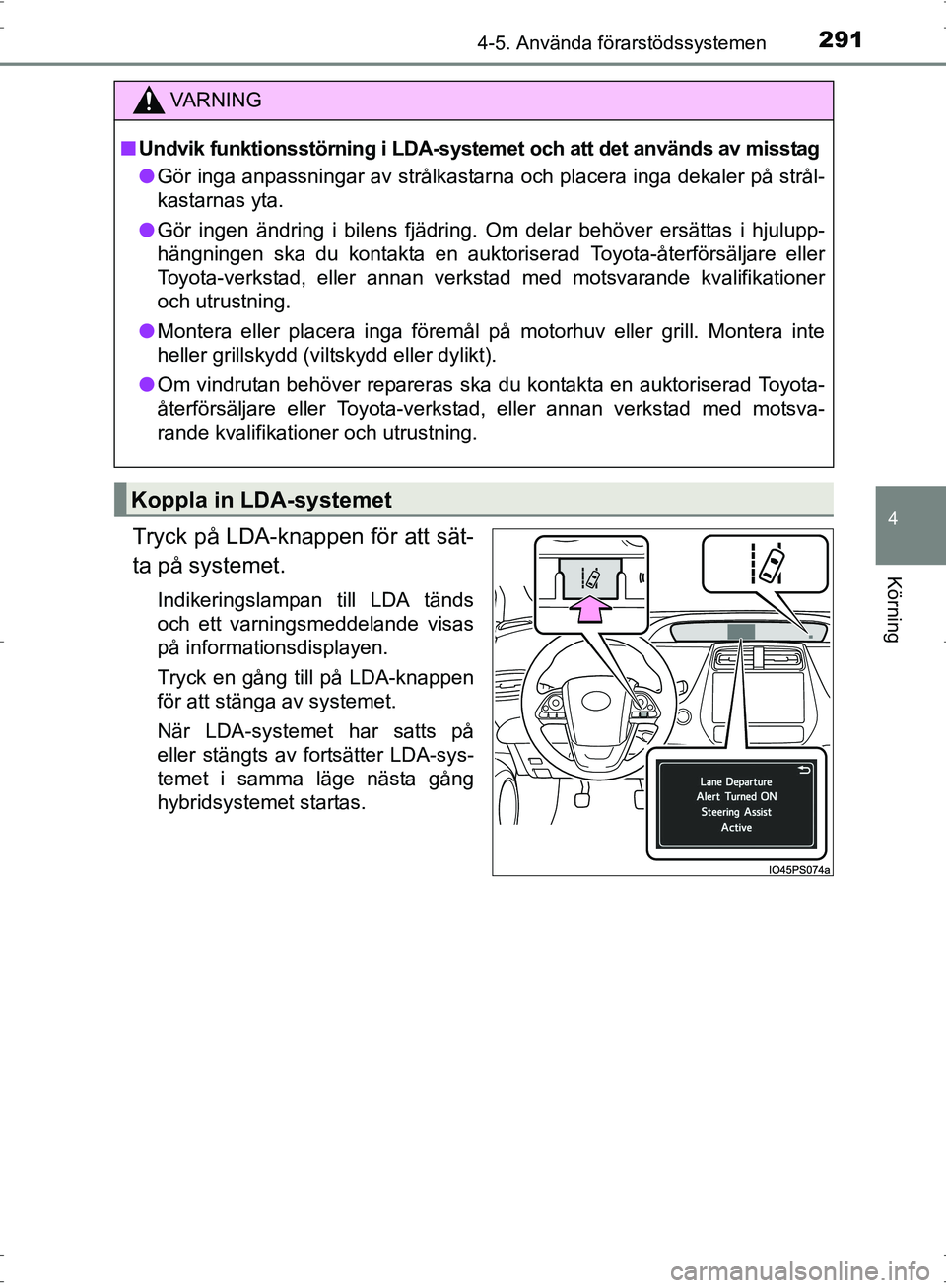

Tryck på LDA-knappen för att sät-
ta på systemet.
Indikeringslampan till LDA tänds
och ett varningsmeddelande visas
på informationsdisplayen.
Tryck en gång till på LDA-knappen
för att stänga av systemet.
När LDA-systemet har satts på
eller stängts av fortsätter LDA-sys-
temet i samma läge nästa gång
hybridsystemet startas.
VA R N I N G
■Undvik funktionsstörning i LDA-sys temet och att det används av misstag
● Gör inga anpassningar av strålkastarna och placera inga dekaler på strål-
kastarnas yta.
● Gör ingen ändring i bilens fjädring. Om delar behöver ersättas i hjulupp-
hängningen ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
● Montera eller placera inga föremål på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller dylikt).
● Om vindrutan behöver repareras ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Koppla in LDA-systemet
OM47B56SE.book Page 291 Wedne sday, September 21, 2016 5:34 PM

2924-5. Använda förarstödssystemen
OM47B56SE

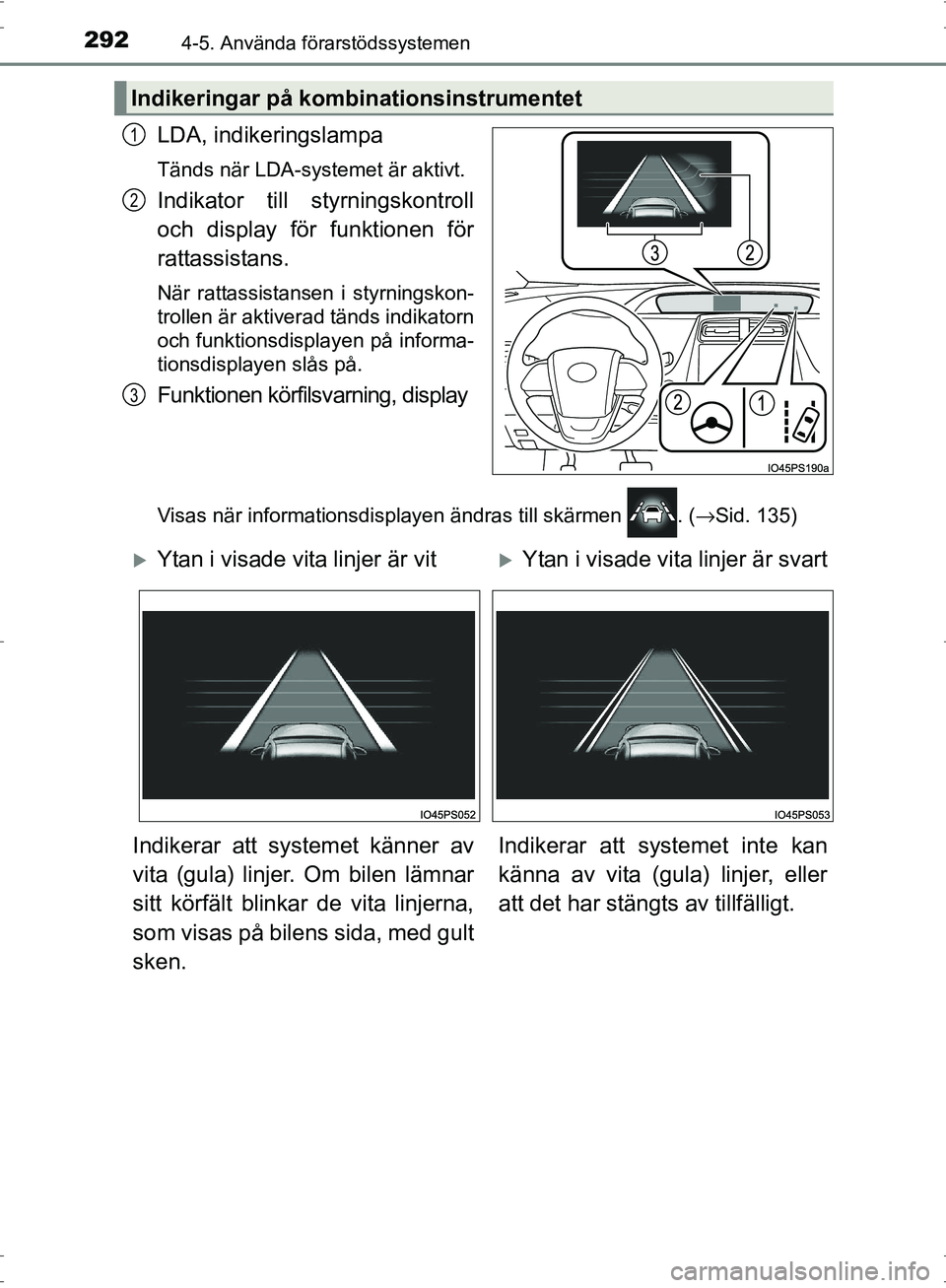

LDA, indikeringslampa
Tänds när LDA-systemet är aktivt.
Indikator till styrningskontroll
och display för funktionen för
rattassistans.
När rattassistansen i styrningskon-
trollen är aktiverad tänds indikatorn
och funktionsdisplayen på informa-
tionsdisplayen slås på.
Funktionen körfilsvarning, display
Visas när informationsdisplayen ändras till skärmen . (→Sid. 135)
Indikeringar på kombinationsinstrumentet
1
2
3
XYtan i visade vita linjer är vitXYtan i visade vita linjer är svart
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinkar de vita linjerna,
som visas på bilens sida, med gult
sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
OM47B56SE.book Page 292 Wedne
sday, September 21, 2016 5:34 PM

2934-5. Använda förarstödssystemen
4
Körning
OM47B56SE

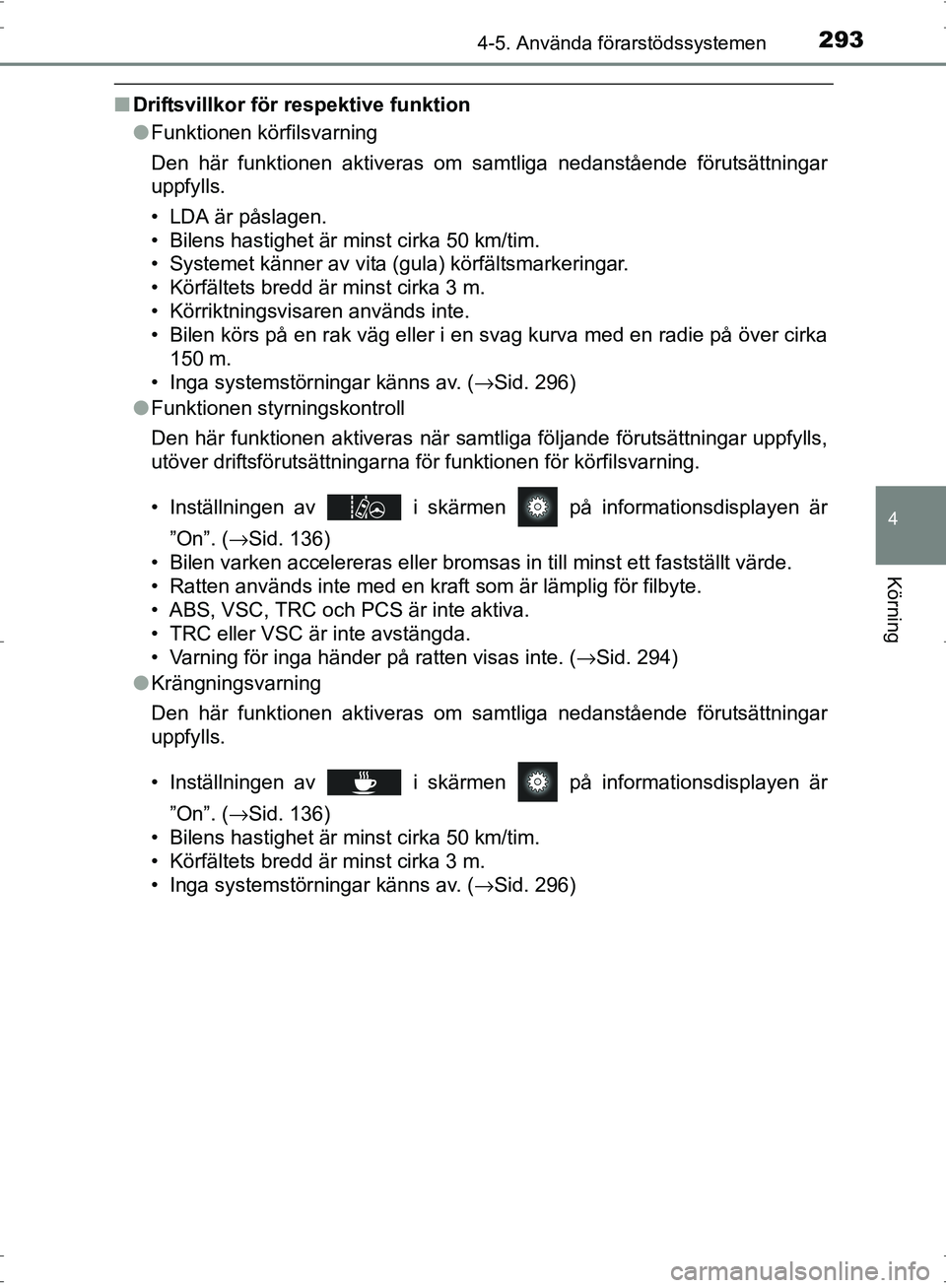

■Driftsvillkor för respektive funktion
●Funktionen körfilsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Systemet känner av vita (gula) körfältsmarkeringar.
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
• Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
• Inga systemstörningar känns av. ( →Sid. 296)
● Funktionen styrningskontroll
Den här funktionen aktiveras när samtliga följande förutsättningar uppfylls,
utöver driftsförutsättningarna för funktionen för körfilsvarning.
• Inställningen av i skärmen på informationsdisplayen är
”On”. ( →Sid. 136)
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( →Sid. 294)
● Krängningsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• Inställningen av i skärmen på informationsdisplayen är
”On”. ( →Sid. 136)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( →Sid. 296)
OM47B56SE.book Page 293 Wednesday, September 21, 2016 5:34 PM

2944-5. Använda förarstödssystemen
OM47B56SE■
Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( →Sid. 293)
■ Funktionen styrningskontroll
Beroende på bilens hastighet, körfilsläget, vägens skick, etc, känns funktio-
nerna eventuellt inte av, eller de aktiveras eventuellt inte.
■ Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
■ Varning för inga händer på ratten
Om systemet fastställer att föraren har tagit händerna från ratten medan styrnings-
kontrollen är i gång visas ett varningsmeddelande på informationsdisplayen.
Om föraren fortsätter att inte ha händerna på ratten hörs summertonen, ett
varningsmeddelande visas, och funktionen stängs tillfälligt av. Detta larm
fungerar på samma sätt när bilen körs och föraren har ratten i ett löst grepp.
Beroende på vägens skick stängs funktionen eventuellt inte av.
■ Vita (gula) filmarkeringar fi nns endast på vägens ena sida
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
OM47B56SE.book Page 294 Wedne sday, September 21, 2016 5:34 PM

2954-5. Använda förarstödssystemen
4
Körning
OM47B56SE■
Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
● Det förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
● Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
● De vita (gula) körfältsmarkeringar na är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
● De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
● Bilen körs på vägbana som blivit våt av regn, stillaståen\
de vatten, etc.
● Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än d\
e som
är vita).
● De vita (gula) körfältsmarkeringarna löper tvärs över trottoarkant, etc.
● Bilen körs på en ljus yta, t.ex. betong.
● Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
● Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
● Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
● Bilen körs där vägen delar sig, vägar går samman, etc.
● Bilen körs på en sluttning.
● Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande väg.
● Bilen körs på en obelagd eller ojämn väg.
● Bilen körs runt en snäv kurva.
● Körfältet är extremt brett eller smalt.
● Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt
lufttryck i däcken.
● Avståndet till framförvarande fordon är mycket kort.
● Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
● Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller
belysningsaxeln har ändrats.
● Bilen träffas av en sidvind.
● Bilen har just gjort filbyte eller kört tvärs över en korsning.
● Vinterdäck är monterade.
OM47B56SE.book Page 295 Wedne sday, September 21, 2016 5:34 PM

2964-5. Använda förarstödssystemen
OM47B56SE■
Varningsmeddelande
Om följande varningsmeddelande visas på informationsdisplayen, följ meto-
den för felsökning.
VarningsmeddelandeDetaljer/Åtgärder
”Lane Departure
Alert
Malfunction
Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt.
→ Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning kon-
trollera bilen.
”Forward Camera
System
Unavailable
Clean Windshield”
Det finns smuts, regn, kondens, is,
snö och liknande på vindrutan framför
kamerasensorn.
→ Stäng av LDA-systemet, ta bort
smuts, regn, kondens, is, snö eller
liknande från vindrutan och slå på
LDA-systemet igen.
”Forward Camera
System
Unavailable”
Driftsförutsättningarna för kamerasens-
orn (temperatur etc.) är inte uppfyllda.
→ När driftsförutsättningarna för kame-
rasensorn (temperatur, etc.) är upp-
fyllda blir LDA-systemet tillgängligt.
Stäng av LDA-systemet, vänta en
kort stund och slå därefter på LDA-
systemet igen.
”Lane Departure Alert
Unavailable”
LDA-systemet har tillfälligt stängts av
på grund av funktionsstörning i en
annan sensor än kamerasensorn.
→Stäng av LDA-systemet och följa
anvisningarna för felsökning av
varningsmeddelanden. Kör bilen en
kort stund och slå därefter på LDA-
systemet igen.
OM47B56SE.book Page 296 Wedne sday, September 21, 2016 5:34 PM
