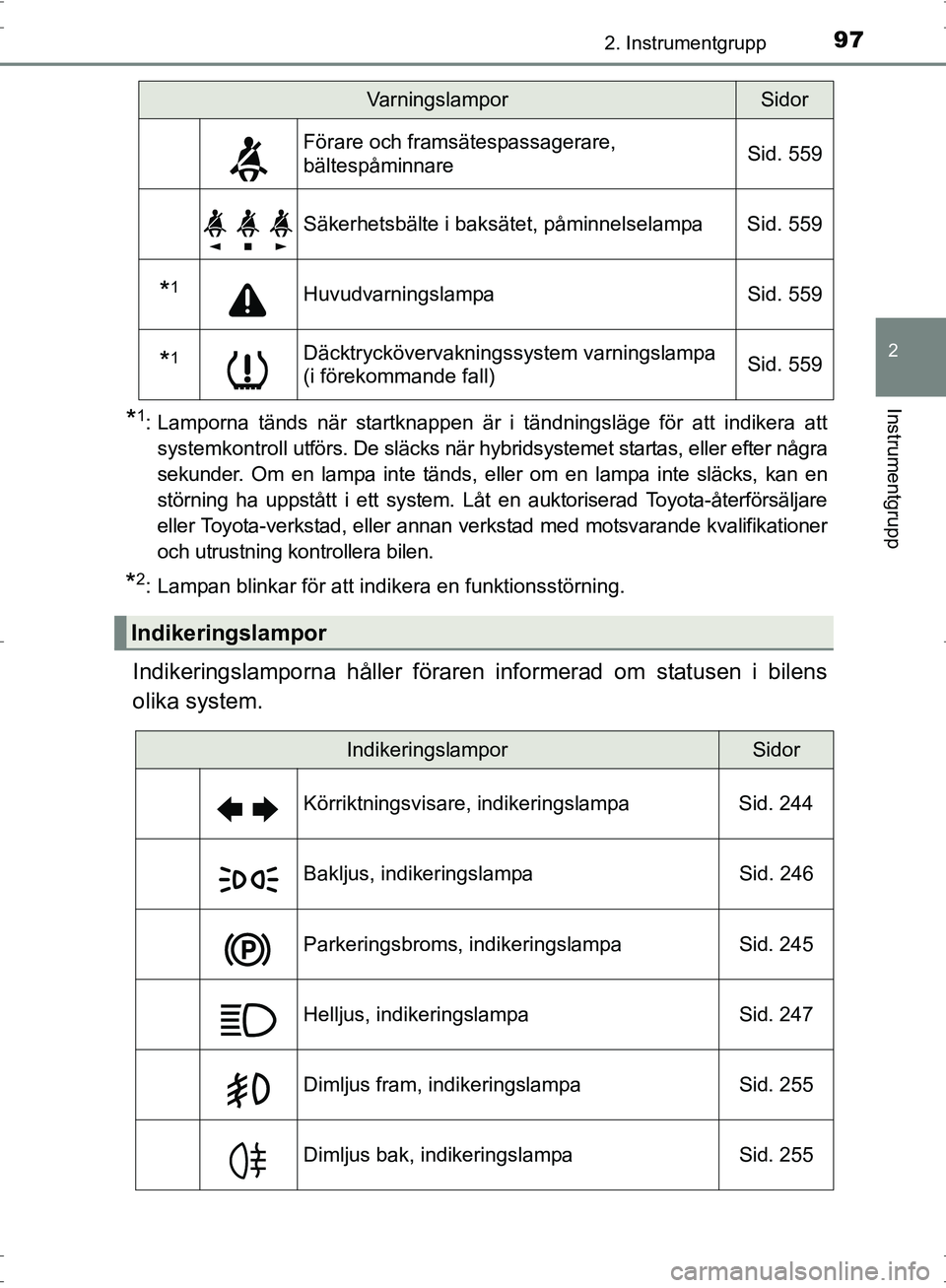

2017 TOYOTA PRIUS Bruksanvisningar (in Swedish)

972. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera attsystemkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
*2: Lampan blinkar för att indikera en funktionsstörning.
Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
Förare och framsätespassagerare,
bältespåminnare Sid. 559
Säkerhetsbälte i baksätet, påminnelselampa Sid. 559
*1Huvudvarningslampa
Sid. 559
*1Däcktryckövervakningssystem varningslampa
(i förekommande fall)Sid. 559
Indikeringslampor
VarningslamporSidor
IndikeringslamporSidor
Körriktningsvisare, indikeringslampa Sid. 244
Bakljus, indikeringslampa Sid. 246
Parkeringsbroms, indikeringslampaSid. 245
Helljus, indikeringslampa Sid. 247
Dimljus fram, indikeringslampa Sid. 255
Dimljus bak, indikeringslampaSid. 255
OM47B56SE.book Page 97 Wednesday, September 21, 2016 5:34 PM

982. Instrumentgrupp
OM47B56SE
Billarm, indikeringslampaSid. 77, 79
”READY”, indikeringslampa Sid. 229
Växelläge, indikeringslamporSid. 238
*1, 2Slirindikeringslampa Sid. 417
*1, 3VSC OFF indikeringslampaSid. 418
Farthållare, indikeringslampaSid. 313,
327, 332
Aktiv farthållare, indikeringslampa
(i förekommande fall) Sid. 303,
318
Farthållare, indikeringslampa ”SET” Sid. 303,
318, 332
*1, 3PCS, varningslampa (i förekommande fall) Sid. 277
LDA, indikeringslampa (i förekommande fall) Sid. 291
Styrningskontroll, indikeringslampa
(i förekommande fall) Sid. 292
*1Automatiskt helljus, indikeringslampa
(i förekommande fall)Sid. 251
”BSM”, indikeringslampa (i förekommande fall) Sid. 342
Toyota parkeringssensor, indikeringslampa
(i förekommande fall)
Sid. 355
*1, 3ICS OFF, indikeringslampa
(i förekommande fall)Sid. 369
IndikeringslamporSidor
OM47B56SE.book Page 98 Wednes
day, September 21, 2016 5:34 PM

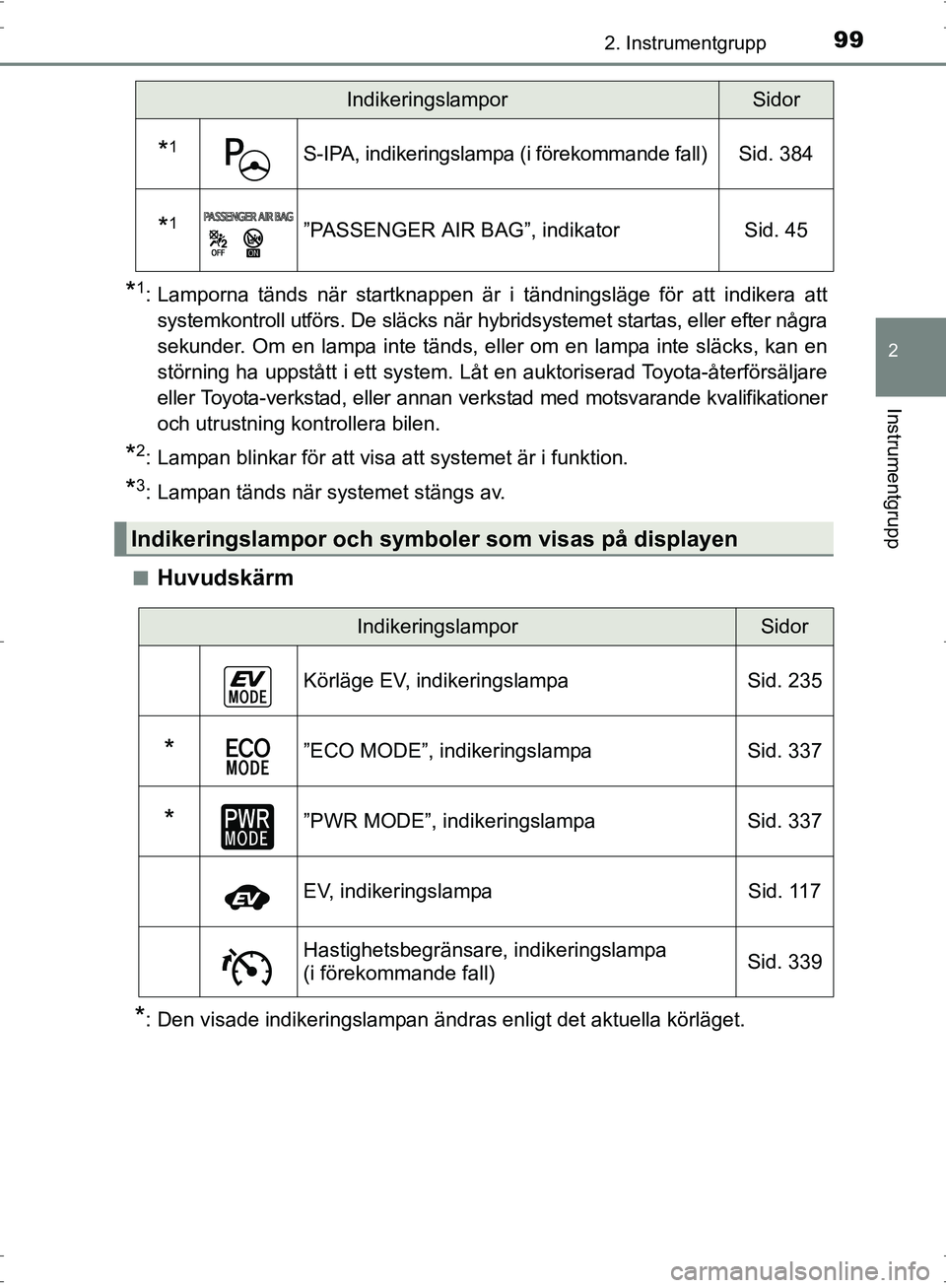

992. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera attsystemkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Lampan tänds när systemet stängs av.
■
Huvudskärm
*: Den visade indikeringslampan ändras enligt det aktuella körläget.
*1S-IPA, indikering slampa (i förekommande fall) Sid. 384
*1”PASSENGER AIR BAG”, indikator Sid. 45
Indikeringslampor och symboler som visas på displayen
IndikeringslamporSidor
IndikeringslamporSidor
Körläge EV, indikeringslampa Sid. 235
*”ECO MODE”, indikeringslampa Sid. 337
*”PWR MODE”, indikeringslampaSid. 337
EV, indikeringslampa Sid. 117
Hastighetsbegränsare, indikeringslampa
(i förekommande fall)Sid. 339
OM47B56SE.book Page 99 Wednes
day, September 21, 2016 5:34 PM

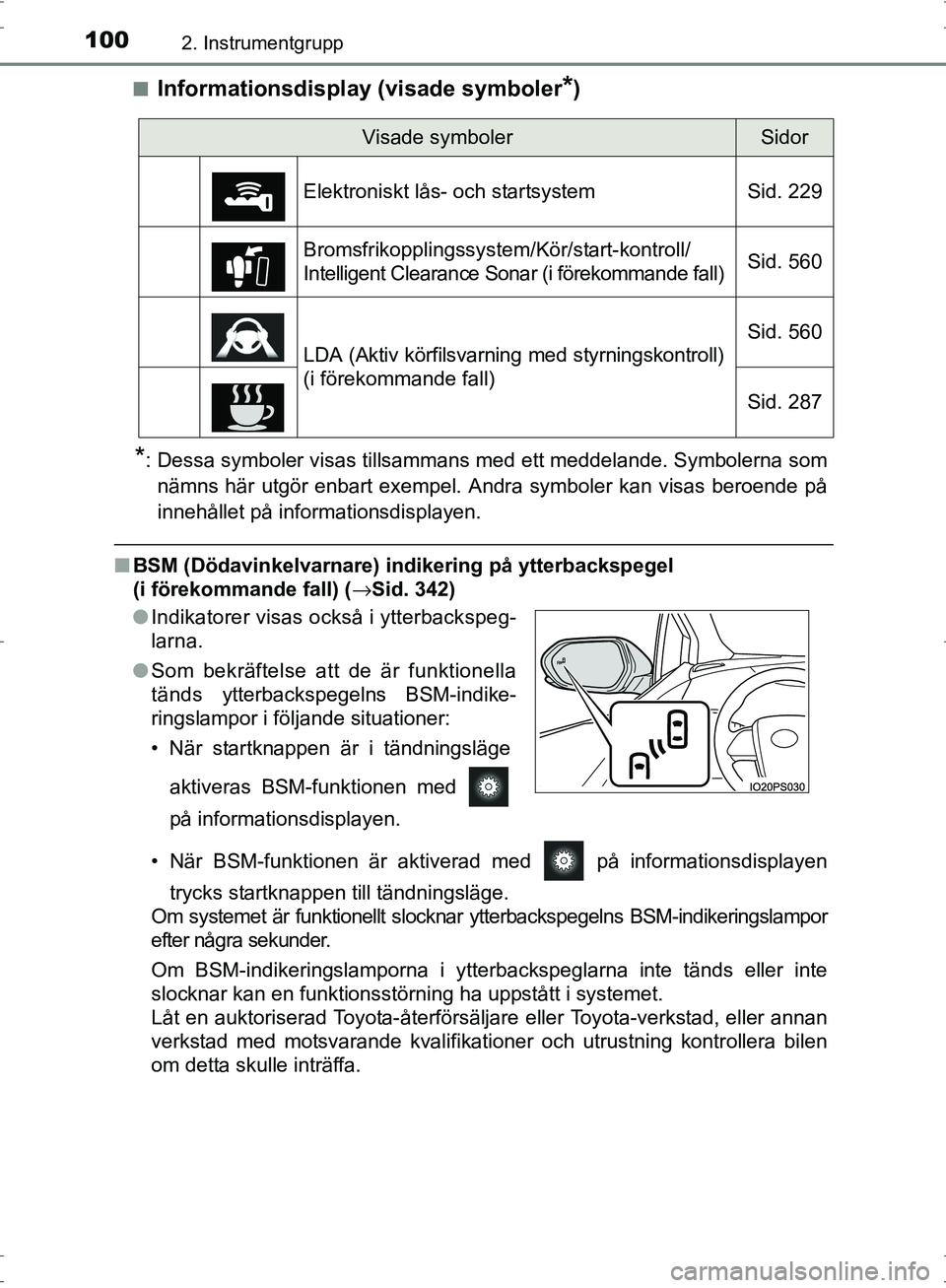

1002. Instrumentgrupp
OM47B56SE■
Informationsdisplay (visade symboler*)
*: Dessa symboler visas tillsammans med ett meddelande. Symbolerna som
nämns här utgör enbart exempel. Andra symboler kan visas beroende på
innehållet på informationsdisplayen.
■ BSM (Dödavinkelvarnare) indikering på ytterbackspegel
(i förekommande fall) ( →Sid. 342)
• När BSM-funktionen är aktiverad med på informationsdisplayen trycks startknappen till tändningsläge.
Om systemet är funktionellt slocknar ytterbackspegelns BSM-indikeringslampor
efter några sekunder.
Om BSM-indikeringslamporna i ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om detta skulle inträffa.
Visade symbolerSidor
Elektroniskt lås- och startsystem Sid. 229
Bromsfrikopplingssystem/Kör/start-kontroll/
Intelligent Clearance Sona r (i förekommande fall)Sid. 560
LDA (Aktiv körfilsvarning med styrningskontroll)
(i förekommande fall) Sid. 560
Sid. 287
●
Indikatorer visas också i ytterbackspeg-
larna.
● Som bekräftelse att de är funktionella
tänds ytterba ckspegelns BSM-indike-
ringslampor i följande situationer:
• När startknappen är i tändningsläge
aktiveras BSM-funktionen med
på informationsdisplayen.
OM47B56SE.book Page 100 Wedne sday, September 21, 2016 5:34 PM

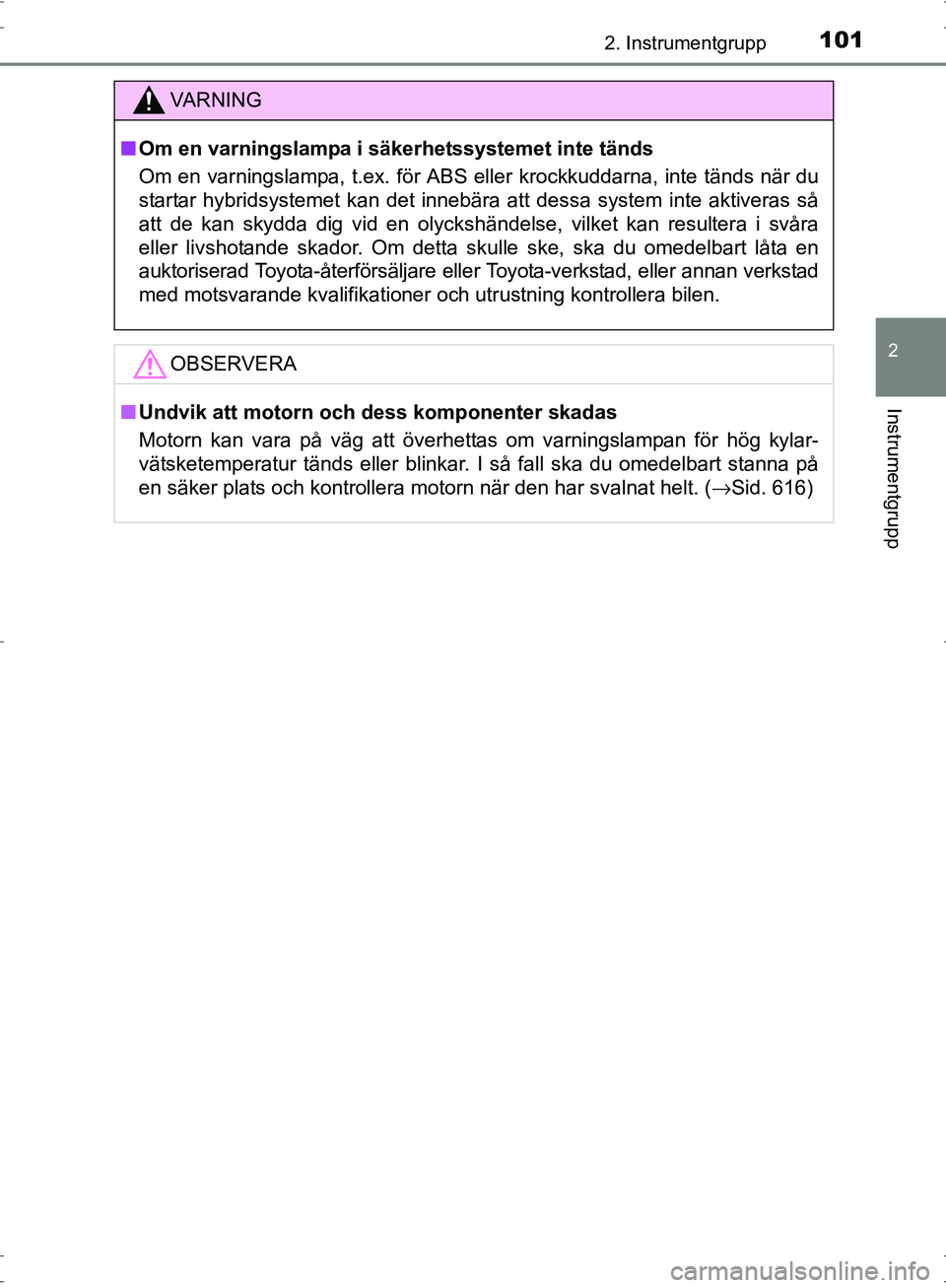

1012. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE
VA R N I N G
■Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Om detta skulle ske, ska du omedelbart låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
OBSERVERA
■Undvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan för hög kylar-
vätsketemperatur tänds eller blinkar. I så fall ska du omedelbart stanna på
en säker plats och kontrollera motorn när den har svalnat helt. ( →Sid. 616)
OM47B56SE.book Page 101 Wednesday, September 21, 2016 5:34 PM

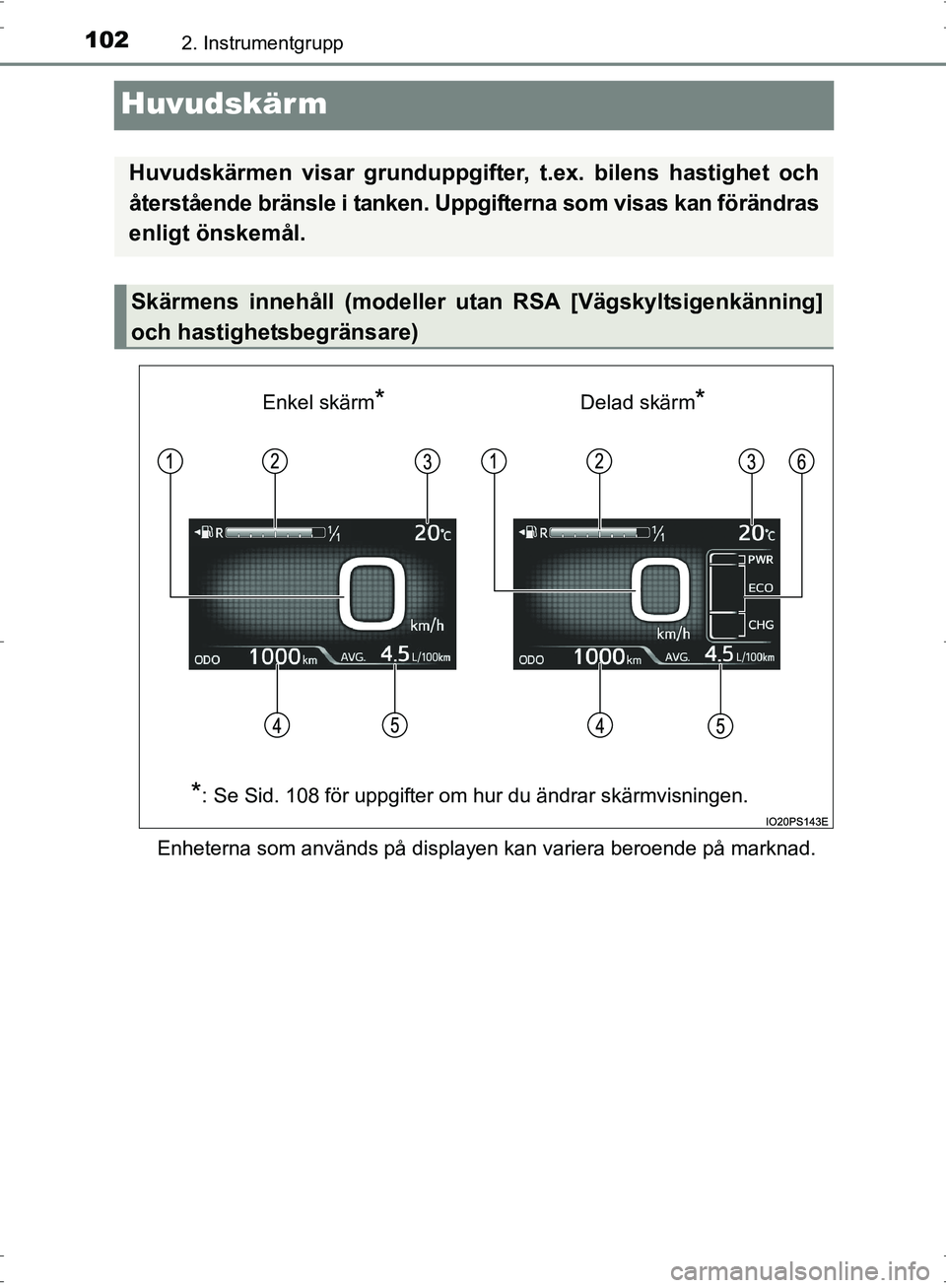

1022. Instrumentgrupp
OM47B56SE
Huvudskärm
Enheterna som används på displayen kan variera beroende på marknad.
Huvudskärmen visar grunduppgifter, t.ex. bilens hastighet och
återstående bränsle i tanken. Uppg ifterna som visas kan förändras
enligt önskemål.
Skärmens innehåll (m odeller utan RSA [Vägskyltsigenkänning]
och hastighetsbegränsare)
Enkel skärm*Delad skärm*
*
: Se Sid. 108 för uppgifter om hur du ändrar skärmvisningen.
OM47B56SE.book Page 102 Wedne sday, September 21, 2016 5:34 PM

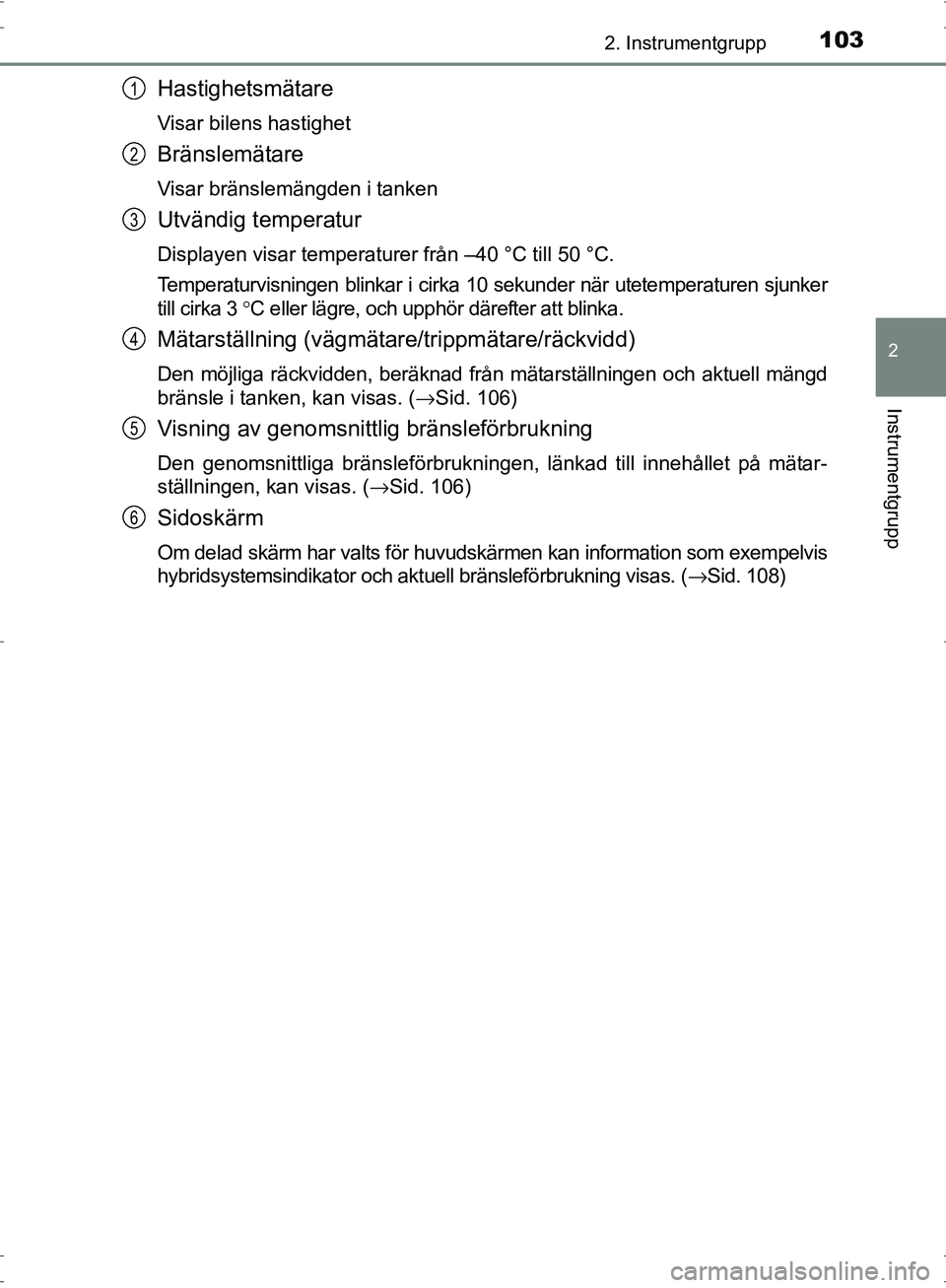

1032. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
Utvändig temperatur
Displayen visar temperaturer från –40 °C till 50 °C.
Temperaturvisningen blinkar i cirka 10 sekunder när utetemperaturen sjunker
till cirka 3 °C eller lägre, och upphör därefter att blinka.
Mätarställning (vägmätare/trippmätare/räckvidd)
Den möjliga räckvidden, beräknad från mätarställningen och aktuell mängd
bränsle i tanken, kan visas. ( →Sid. 106)
Visning av genomsnittlig bränsleförbrukning
Den genomsnittliga bränsleförbrukningen, länkad till innehållet på mätar-
ställningen, kan visas. ( →Sid. 106)
Sidoskärm
Om delad skärm har valts för huvudskärmen kan information som exempelvis
hybridsystemsindikator och aktuell bränsleförbrukning visas. ( →Sid. 108)
1
2
3
4
5
6
OM47B56SE.book Page 103 Wedne sday, September 21, 2016 5:34 PM

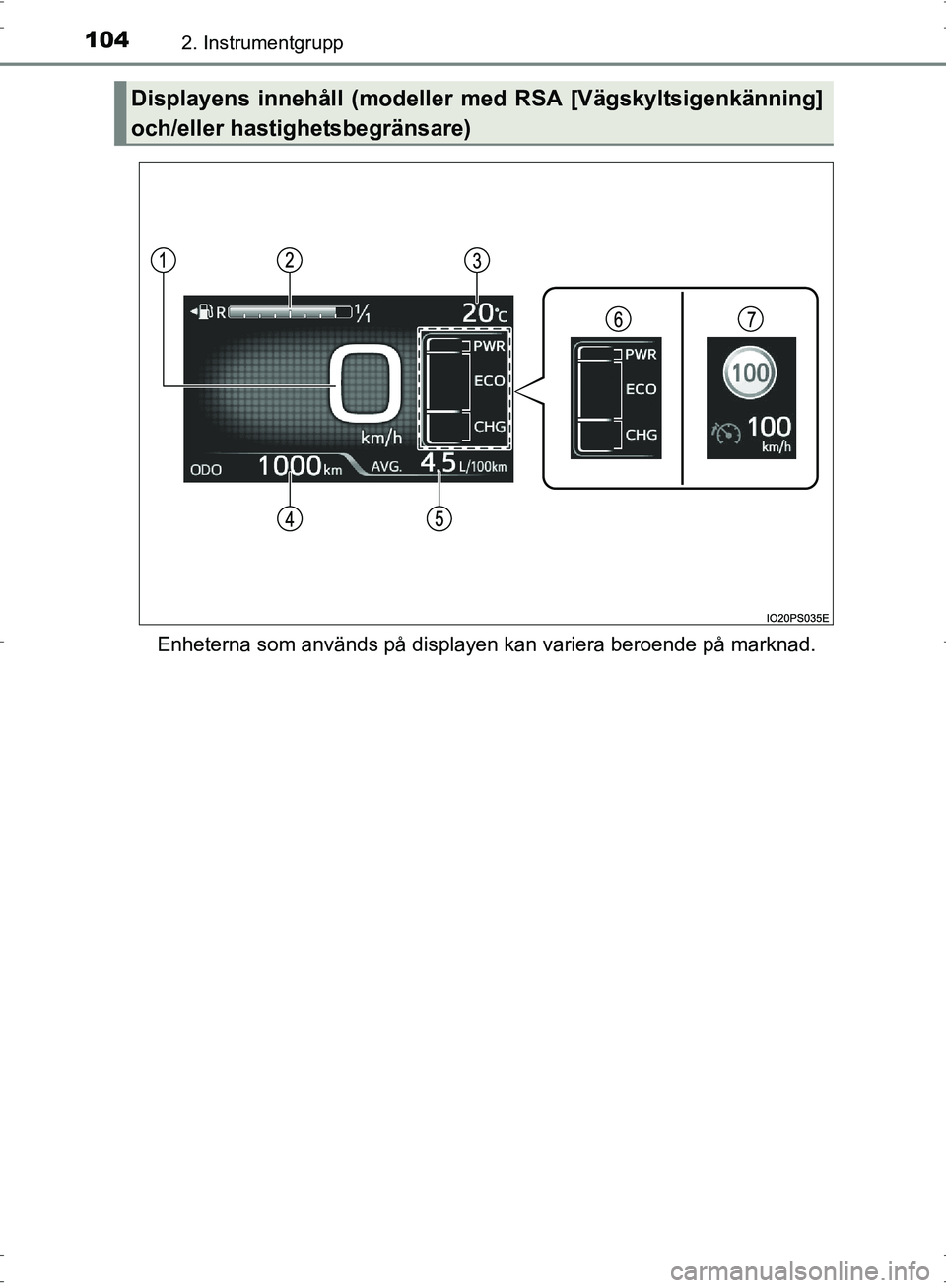

1042. Instrumentgrupp
OM47B56SEEnheterna som används på displayen kan variera beroende på marknad.
Displayens innehåll
(modeller med RSA [Vägskyltsigenkänning]
och/eller hastighetsbegränsare)
OM47B56SE.book Page 104 Wedne sday, September 21, 2016 5:34 PM
