2017 TOYOTA PRIUS Bruksanvisningar (in Swedish)

4896-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel
VA R N I N G
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
■Vid arbete i motorrummet
● Kontrollera att ”Accessory”, ”P ower ON” eller vägmätaren (→Sid. 103, 105)
på huvudskärmen och ”READY ”-lampan har slocknat.
● Håll händer, kläder och verktyg på avstånd från en fläkt i rörelse.
● Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
● Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller trasor.
● Rök inte, undvik gnistbildning och håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
● Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska du kontakta läkare.
■ Vid arbete nära de elektriska kylfläktarna eller kylargrillen
Se till att startknappen har tryckts till avstängt läge.
Om startknappen är i tändningsläge kan de elektriska kylfläktarna starta auto-
matiskt om luftkonditioneringen är på och/eller om kylarvätskans temperatur
är hög. ( →Sid. 500)
■ Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OM47B56SE.book Page 489 Wedne sday, September 21, 2016 5:34 PM

4906-3. Arbeten som du kan göra själv
OM47B56SE

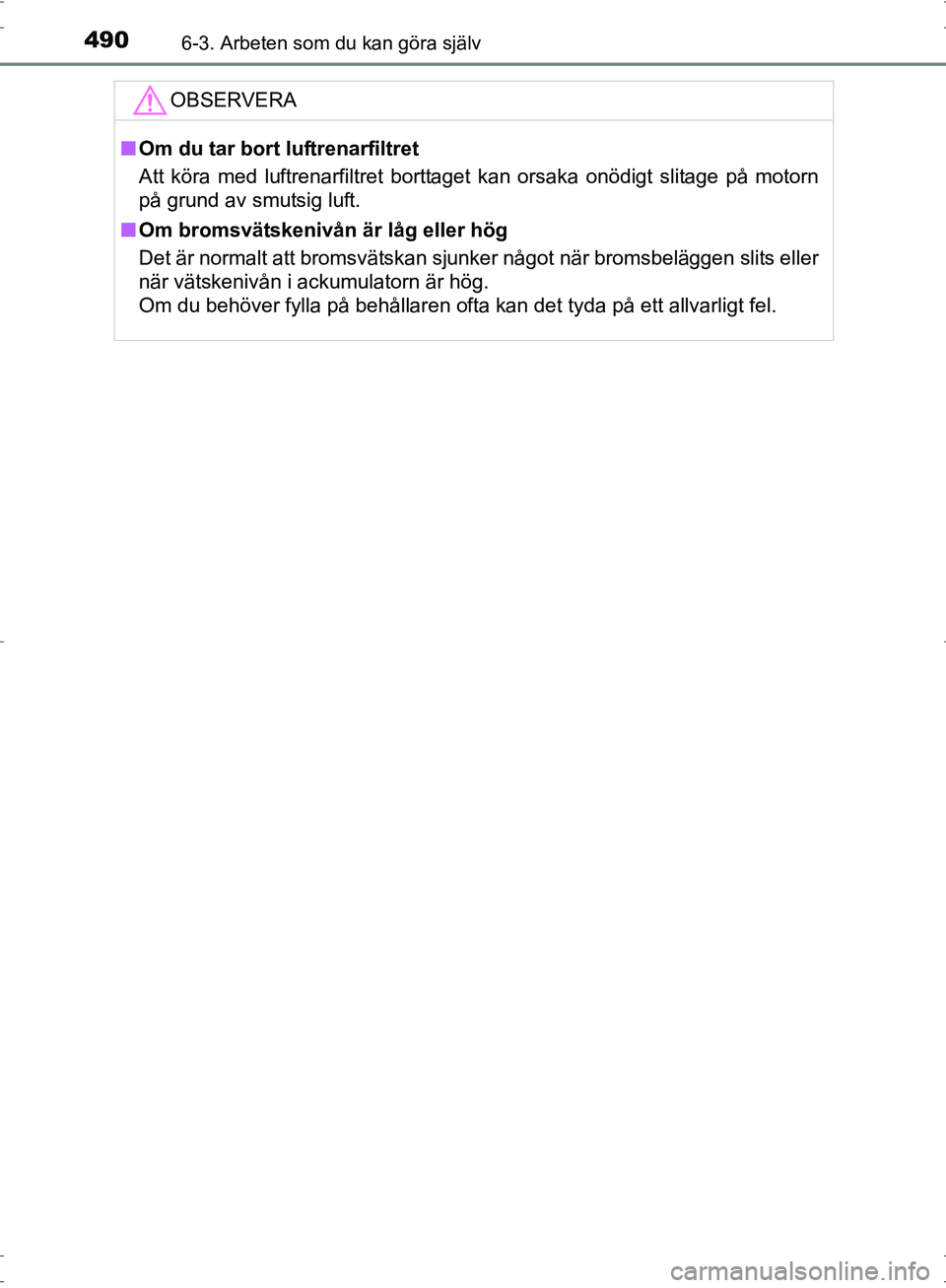

OBSERVERA
■Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
■ Om bromsvätskenivån är låg eller hög
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett allvarligt fel.
OM47B56SE.book Page 490 Wedne sday, September 21, 2016 5:34 PM

4916-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

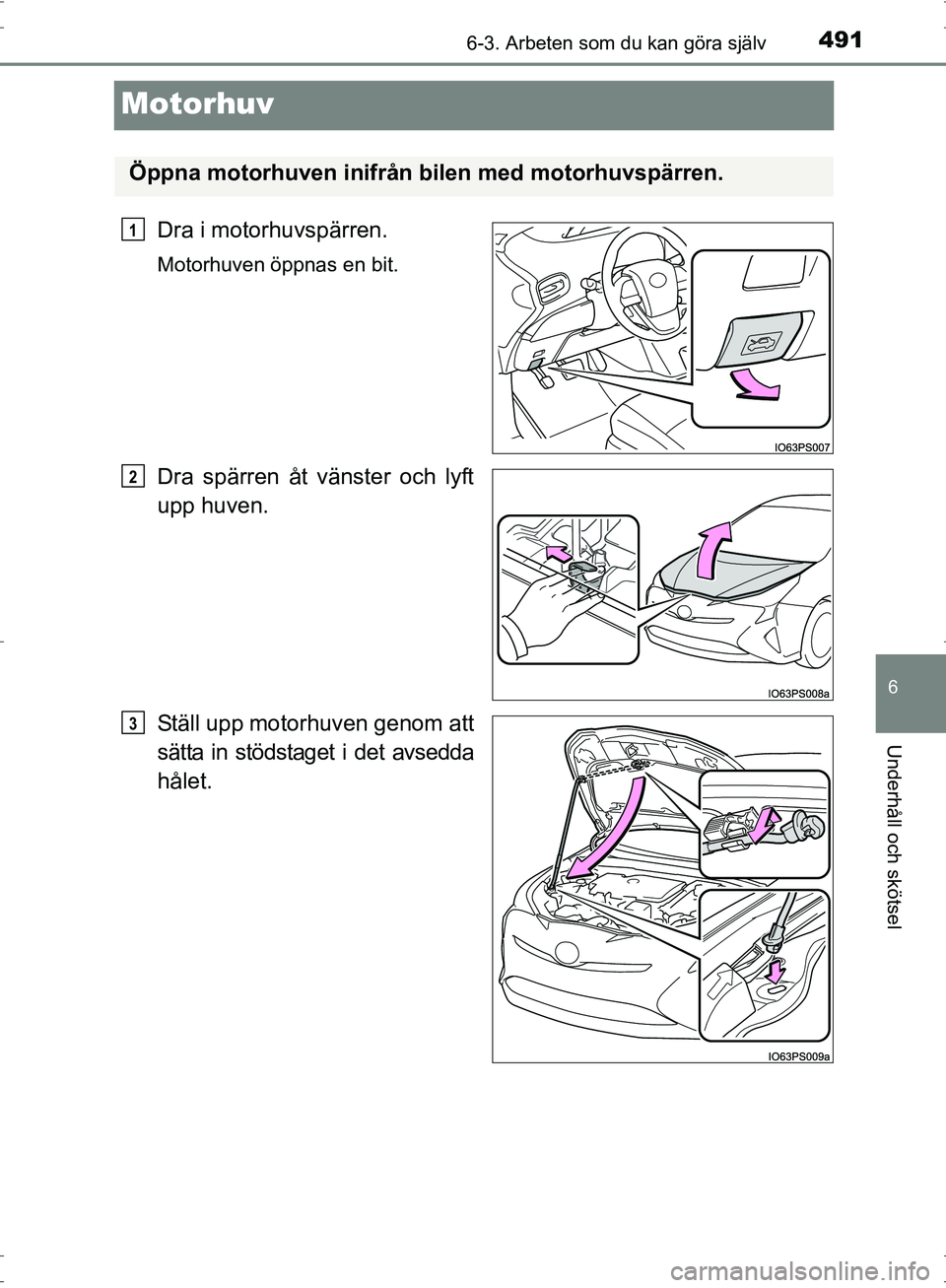

Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Dra spärren åt vänster och lyft
upp huven.
Ställ upp motorhuven genom att
sätta in stödstaget i det avsedda
hålet.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM47B56SE.book Page 491 Wednesday, September 21, 2016 5:34 PM

4926-3. Arbeten som du kan göra själv
OM47B56SE

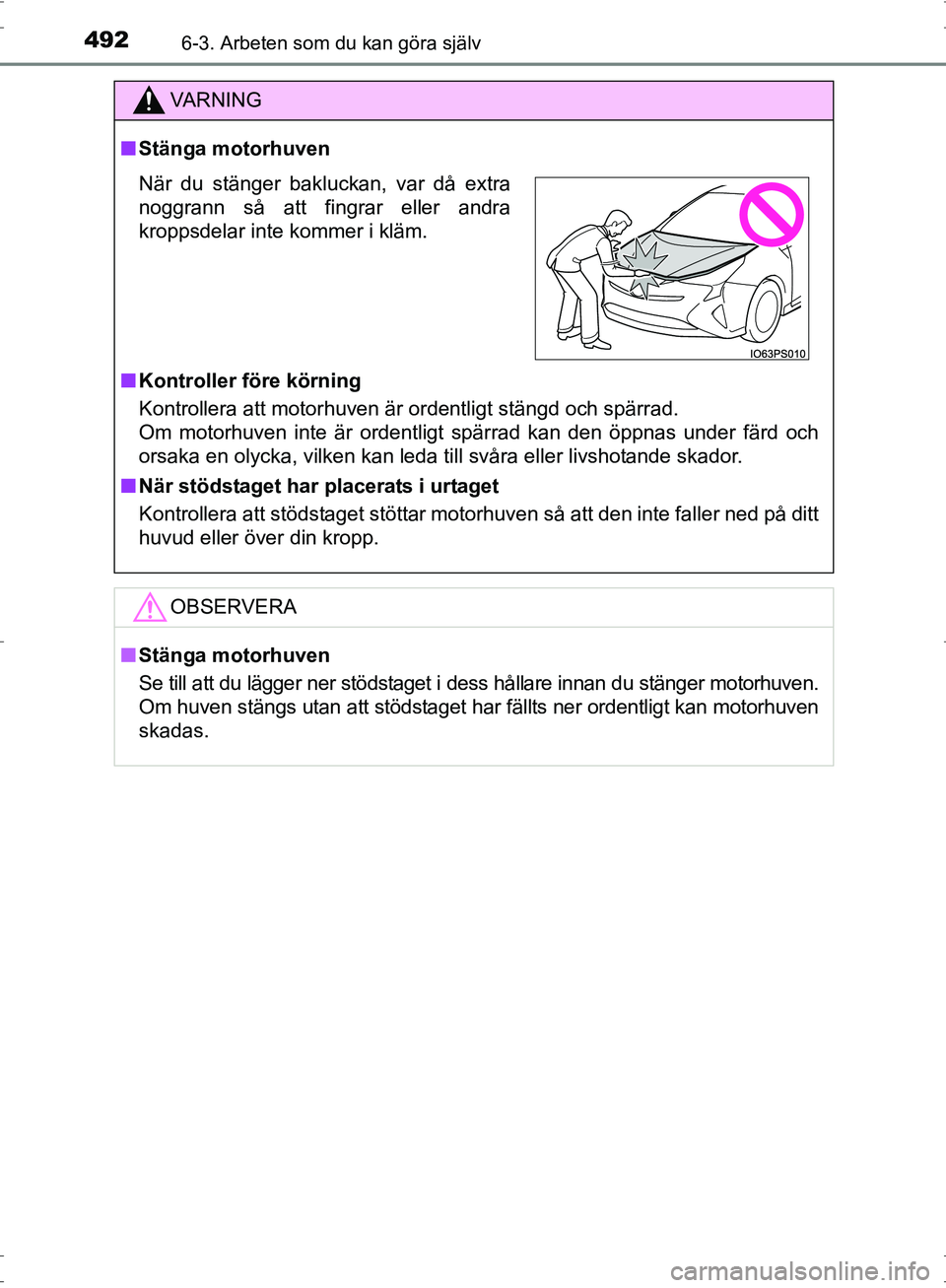

VA R N I N G
■Stänga motorhuven
■ Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
■ När stödstaget har placerats i urtaget
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
■Stänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhuven.
Om huven stängs utan att stödstaget har fällts ner ordentligt kan motorhuven
skadas.
När du stänger bakluckan, var då extra
noggrann så att fingrar eller andra
kroppsdelar inte kommer i kläm.
OM47B56SE.book Page 492 Wedne sday, September 21, 2016 5:34 PM

4936-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

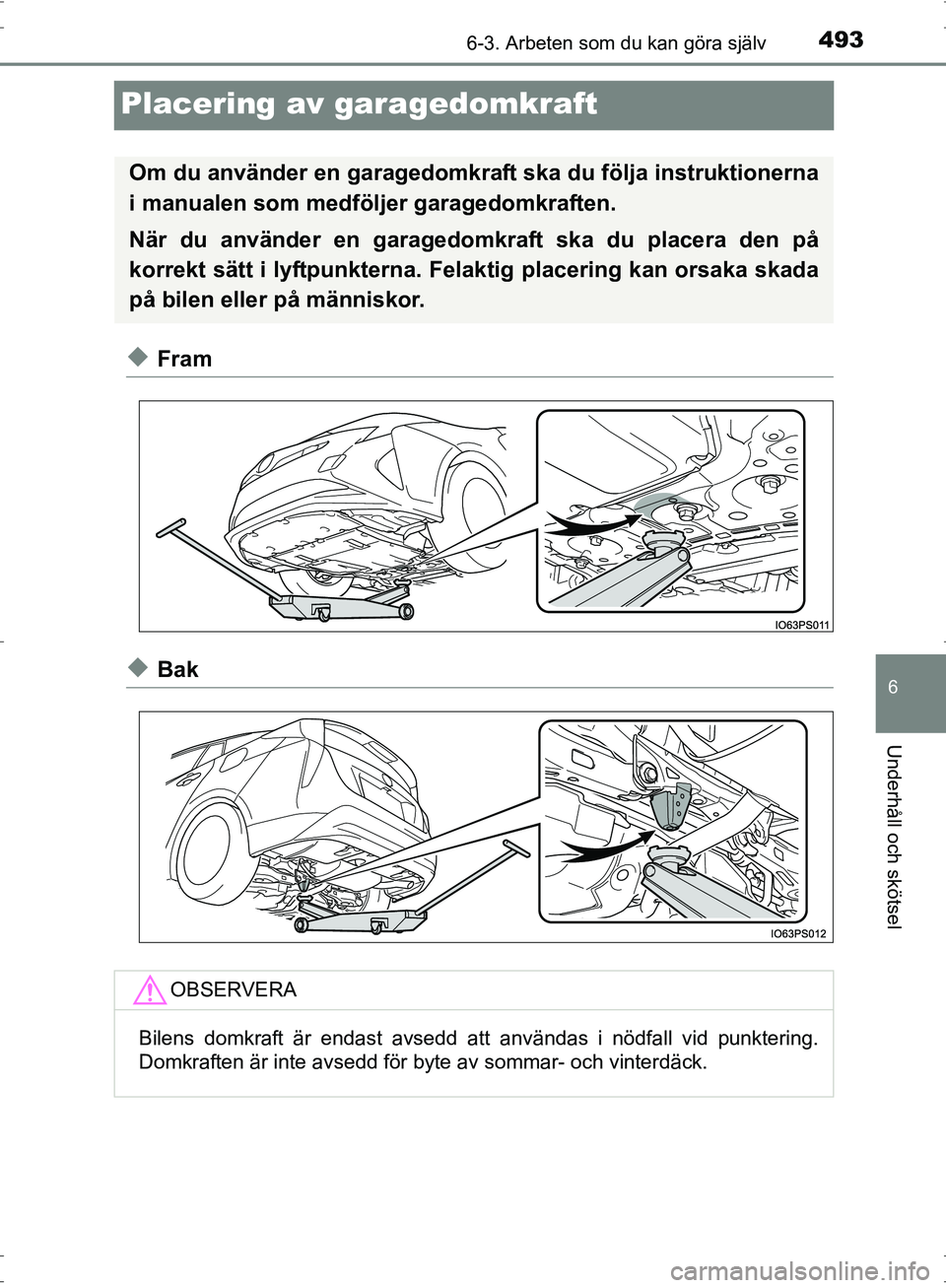

Placering av garagedomkraft
◆Fram
◆Bak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på
korrekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada
på bilen eller på människor.
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
OM47B56SE.book Page 493 Wednesday, September 21, 2016 5:34 PM

4946-3. Arbeten som du kan göra själv
OM47B56SE

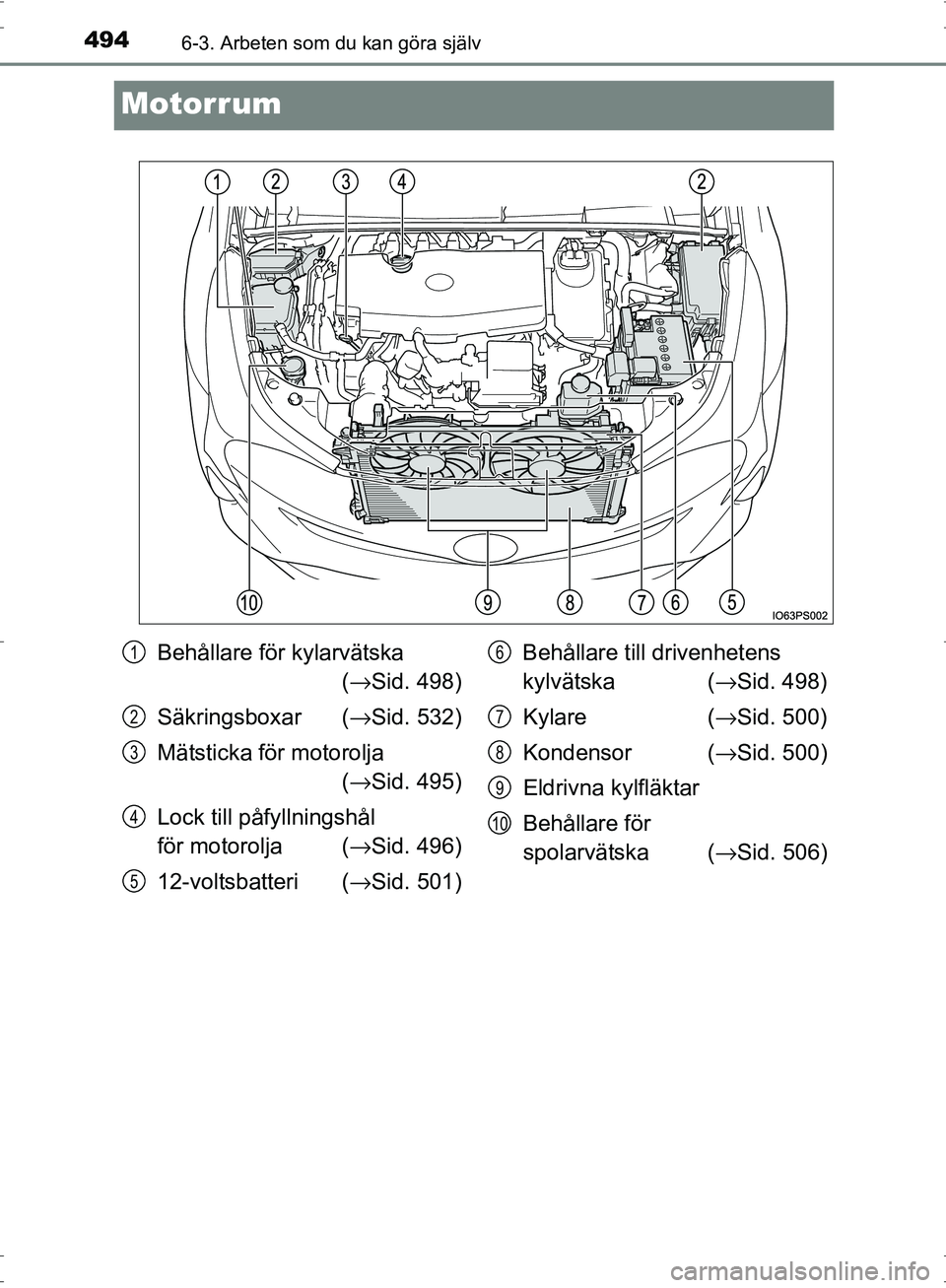

Motorrum
Behållare för kylarvätska (→ Sid. 498)
Säkringsboxar ( →Sid. 532)
Mätsticka för motorolja (→ Sid. 495)
Lock till påfyllningshål
för motorolja ( →Sid. 496)
12-voltsbatteri ( →Sid. 501) Behållare till drivenhetens
kylvätska (
→Sid. 498)
Kylare (→ Sid. 500)
Kondensor ( →Sid. 500)
Eldrivna kylfläktar
Behållare för
spolarvätska ( →Sid. 506)1
2
3
4
5
6
7
8
9
10
OM47B56SE.book Page 494 Wedne sday, September 21, 2016 5:34 PM

4956-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

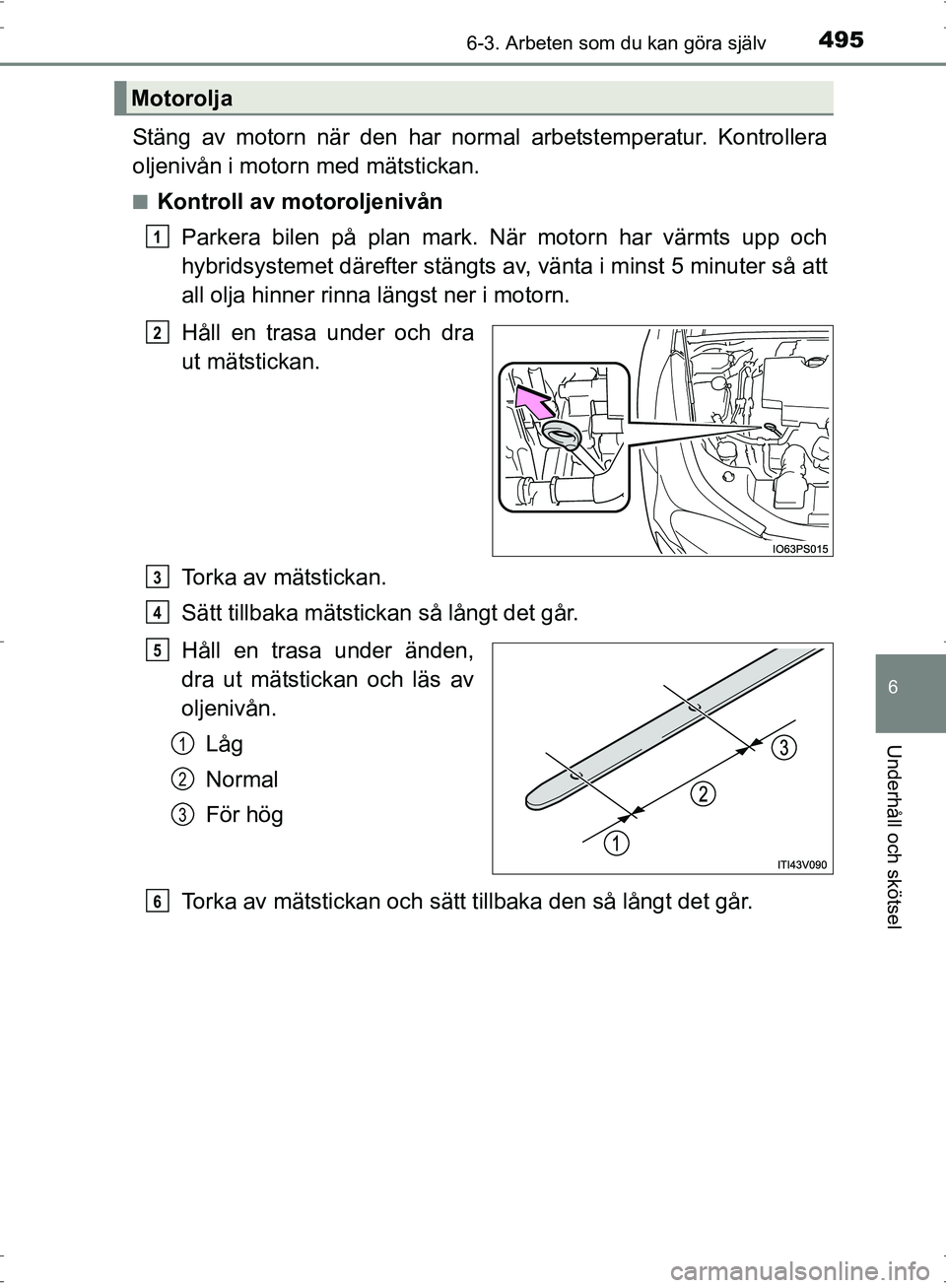

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
■Kontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet därefter stängts av , vänta i minst 5 minuter så att
all olja hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden,
dra ut mätstickan och läs av
oljenivån.
Låg
Normal
För hög
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM47B56SE.book Page 495 Wedne sday, September 21, 2016 5:34 PM

4966-3. Arbeten som du kan göra själv
OM47B56SE■

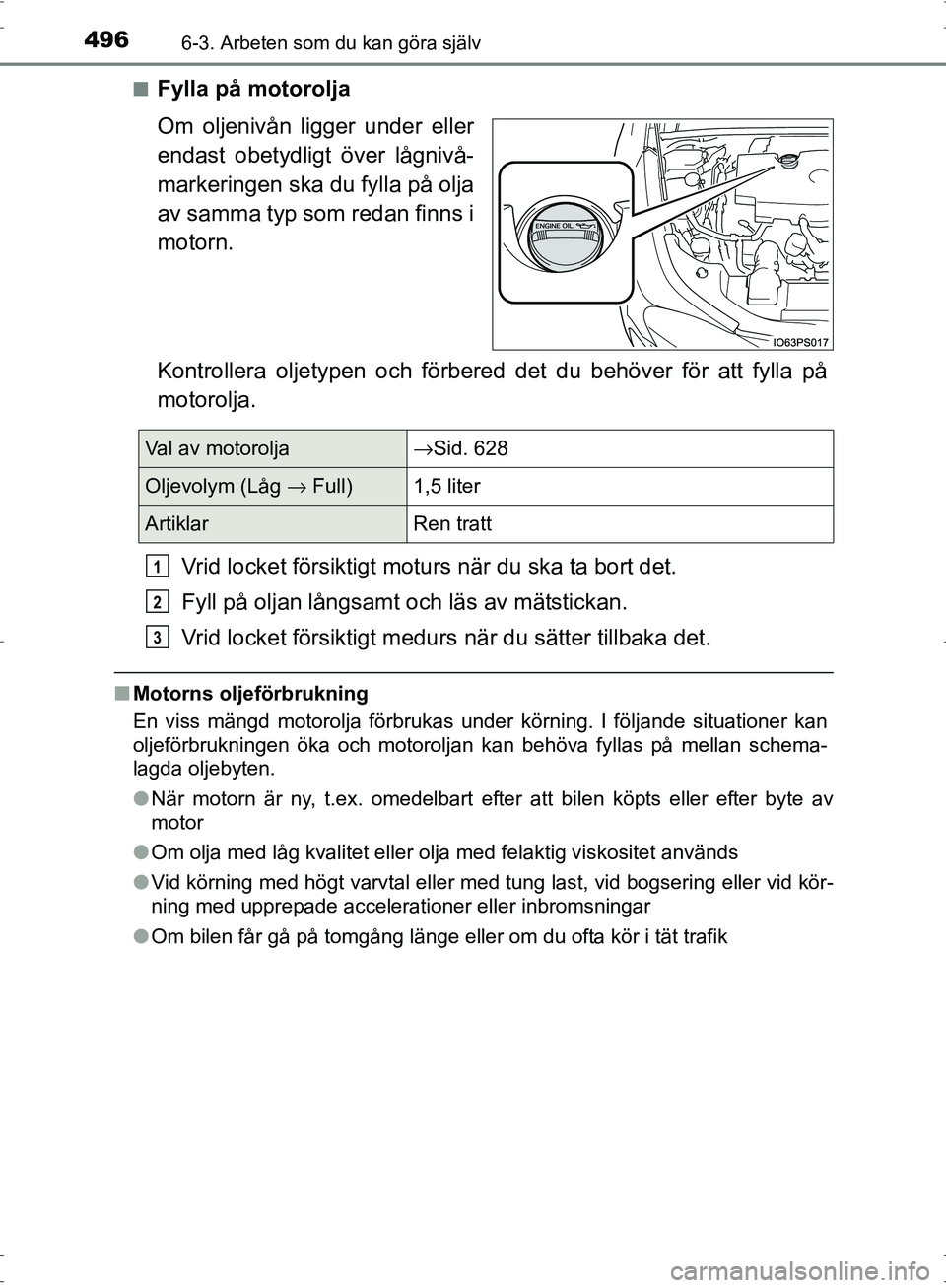

Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
■Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan schema-
lagda oljebyten.
●När motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter byte av
motor
● Om olja med låg kvalitet eller olja med felaktig viskositet används
● Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
● Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Va l a v m o t o r o l j a→Sid. 628
Oljevolym (Låg → Full)1,5 liter
ArtiklarRen tratt
1
2
3
OM47B56SE.book Page 496 Wedne sday, September 21, 2016 5:34 PM
