2017 TOYOTA PRIUS Bruksanvisningar (in Swedish)

3454-5. Använda förarstödssystemen
4
Körning
OM47B56SE
VA R N I N G
■Hantering av radarsensorn
● Håll alltid sensorn och omgivande ytor på stötfångaren rena.
● Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
● Ta inte isär sensorn.
● Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
● Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
● Lackera inte bakre stötfångaren i annan färg än en officiell färg från Toyota.
En sensor till dödavinkelvarnaren är
monterad i vänster respektive höger sida
av bilens bakre stötfångare. Observera
följande för att säkerställa att dödavinkel-
varnaren kan fungera korrekt.
OM47B56SE.book Page 345 Wedne sday, September 21, 2016 5:34 PM

3464-5. Använda förarstödssystemen
OM47B56SE
Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka fordon
som färdas i angränsande körfält i området som inte är synligt i ytter-
backspegeln (den s.k. döda vinkeln) och uppmärksammar föraren på
fordon som befinner sig där via indikeringen i yttre backspegeln.
Områdena där fordon kan kännas av beskrivs nedan.
Avkänningsområdet omfattar:
Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är
inte inom avkänningsområdet
Cirka 3 m från bakre stötfångaren
Cirka 1 m framför bakre stöt-
fångaren
Dödavinkelvarnaren, funktion
Avkänningsområden för dödavinkelvarnaren
1
2
3
OM47B56SE.book Page 346 Wedne sday, September 21, 2016 5:34 PM

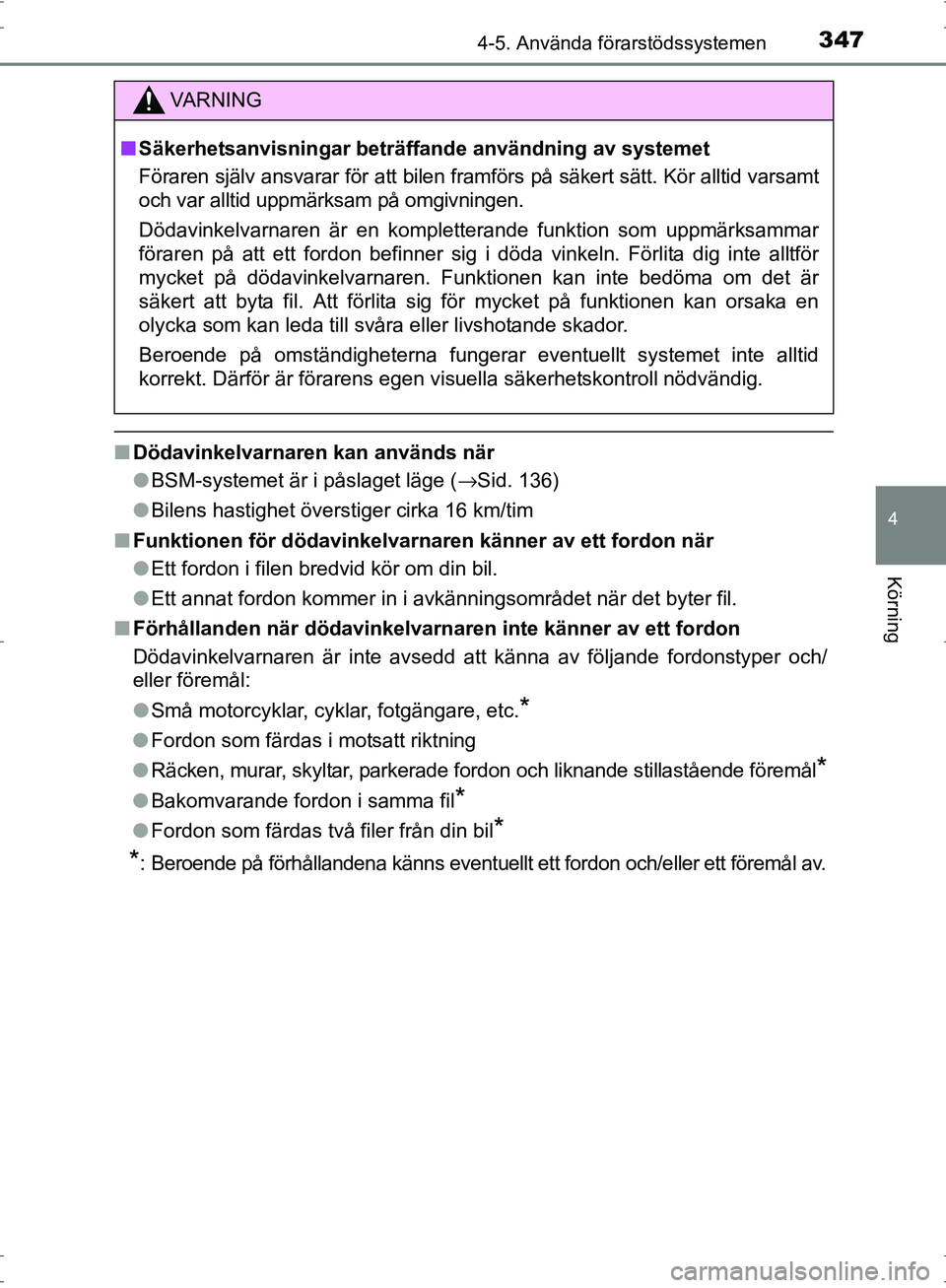

3474-5. Använda förarstödssystemen
4
Körning
OM47B56SE
■Dödavinkelvarnaren kan används när
●BSM-systemet är i påslaget läge ( →Sid. 136)
● Bilens hastighet överstiger cirka 16 km/tim
■ Funktionen för dödavinkelvarna ren känner av ett fordon när
● Ett fordon i filen bredvid kör om din bil.
● Ett annat fordon kommer in i avkänningsområdet när det byter fi\
l.
■ Förhållanden när dödavinkelvarnaren inte känner av ett fordon
Dödavinkelvarnaren är inte avsedd att känna av följande fordonstyper och/
eller föremål:
●Små motorcyklar, cyklar, fotgängare, etc.
*
●Fordon som färdas i motsatt riktning
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Bakomvarande fordon i samma fil*
●Fordon som färdas två filer från din bil*
*
: Beroende på förhållandena känns eventuellt ett fordon och/eller ett föremål av.
VA R N I N G
■ Säkerhetsanvisningar beträf fande användning av systemet
Föraren själv ansvarar för att bilen framfö rs på säkert sätt. Kör alltid varsamt
och var alltid uppmärksam på omgivningen.
Dödavinkelvarnaren är en kompletterande funktion som uppmärksammar
föraren på att ett fordon befinner sig i döda vinkeln. Förlita dig inte alltför
mycket på dödavinkelvarnaren. Funktionen kan inte bedöma om det är
säkert att byta fil. Att förlita sig för mycket på funktionen kan orsaka en
olycka som kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid
korrekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
OM47B56SE.book Page 347 Wedne sday, September 21, 2016 5:34 PM

3484-5. Använda förarstödssystemen
OM47B56SE■
Förhållanden när dödavi nkelvarnaren eventuellt inte fungerar korrekt
● Dödavinkelvarnaren känner eventuellt inte av fordon korrekt i följande
förhållanden:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om avståndet mellan dig och framförvarande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkänningsområdet färdas med ungefä\
r samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkänningsområdet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid körning på utsidan av ett körfält och ett fordon i angränsande körfält är långt ifrån din bil
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Omedelbart efter att huvudreglaget till BSM har aktiverats
OM47B56SE.book Page 348 Wedne sday, September 21, 2016 5:34 PM

3494-5. Använda förarstödssystemen
4
Körning
OM47B56SE●
Tillfällen när dödavinkelvarnaren i onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur, etc. som kom- mer in i avkänningsområdet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid körning ytterst i ett körfält och ett fordon som färdas i ett annat körfält än det angränsande körfältet kommer in i
avkänningsområdet
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och framförvarande fordon är kort
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
OM47B56SE.book Page 349 Wedne sday, September 21, 2016 5:34 PM

3504-5. Använda förarstödssystemen
OM47B56SE
Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det kan
känna av andra fordon som närmar sig bakifrån till höger eller vänster om
bilen. Systemet innehåller radarsensorer som uppmärksammar föraren
på andra fordon genom att ytterbackspeglarnas indikatorer blinkar och
en summerton hörs.
Backvarnare för korsande trafik (i förekommande fall)
Fordon som närmar sigAvkänningsområden
VA R N I N G
■Säkerhetsanvisningar beträf fande användning av systemet
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Backvarnaren för korsande trafik är endast ett hjälpsystem och ersätter inte
varsam körning. Föraren måste själv vara aktsam när bilen backas, även om
funktionen för korsande bakomvarande trafik är aktiverad. Förarens egen
visuella säkerhetskontroll bakom bilen är nödvändig, se till att inga fotgänga-
re, andra fordon, etc är i närheten innan du börjar backa. Försummelse kan
leda till svåra elle r livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid
korrekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
12
OM47B56SE.book Page 350 Wedne sday, September 21, 2016 5:34 PM

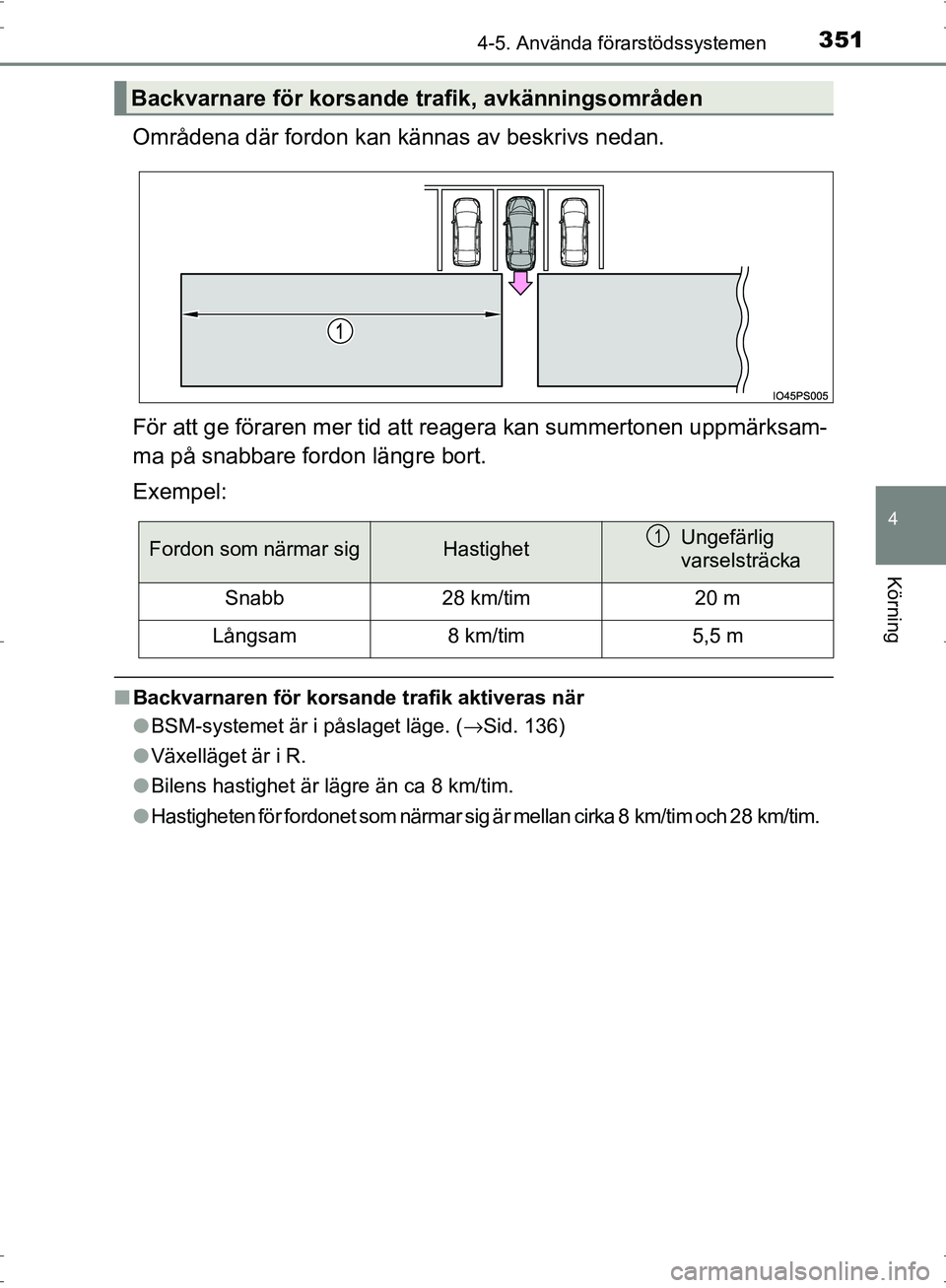

3514-5. Använda förarstödssystemen
4
Körning
OM47B56SE
Områdena där fordon kan kännas av beskrivs nedan.
För att ge föraren mer tid att reagera kan summertonen uppmärksam-
ma på snabbare fordon längre bort.
Exempel:
■Backvarnaren för korsande trafik aktiveras när
●BSM-systemet är i påslaget läge. ( →Sid. 136)
● Växelläget är i R.
● Bilens hastighet är lägre än ca 8 km/tim.
● Hastigheten för fordonet som närmar sig är mellan cirka 8 km/tim och 28 km/tim.
Backvarnare för korsande trafik, avkänningsområden
Fordon som närmar sigHastighetUngefärlig
varselsträcka
Snabb28 km/tim20 m
Långsam8 km/tim5,5 m
1
OM47B56SE.book Page 351 Wedne sday, September 21, 2016 5:34 PM

3524-5. Använda förarstödssystemen
OM47B56SE■
Situationer när backvarnaren för korsande trafik inte känner av ett for-
don
Backvarnaren för korsande trafik är inte avsedd att känna av följande for-
donstyper och/eller föremål:
●Fordon som närmar sig rakt bakifrån
● Fordon som backar in i en parkeringsplats bredvid din bil
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Små motorcyklar, cyklar, fotgängare, etc.*
●Fordon som kör bort från din bil
● Fordon som närmar sig från parkeringsplatser bredvid din bil
*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
●
Fordon som sensorerna inte kan känna
av på grund av hinder
