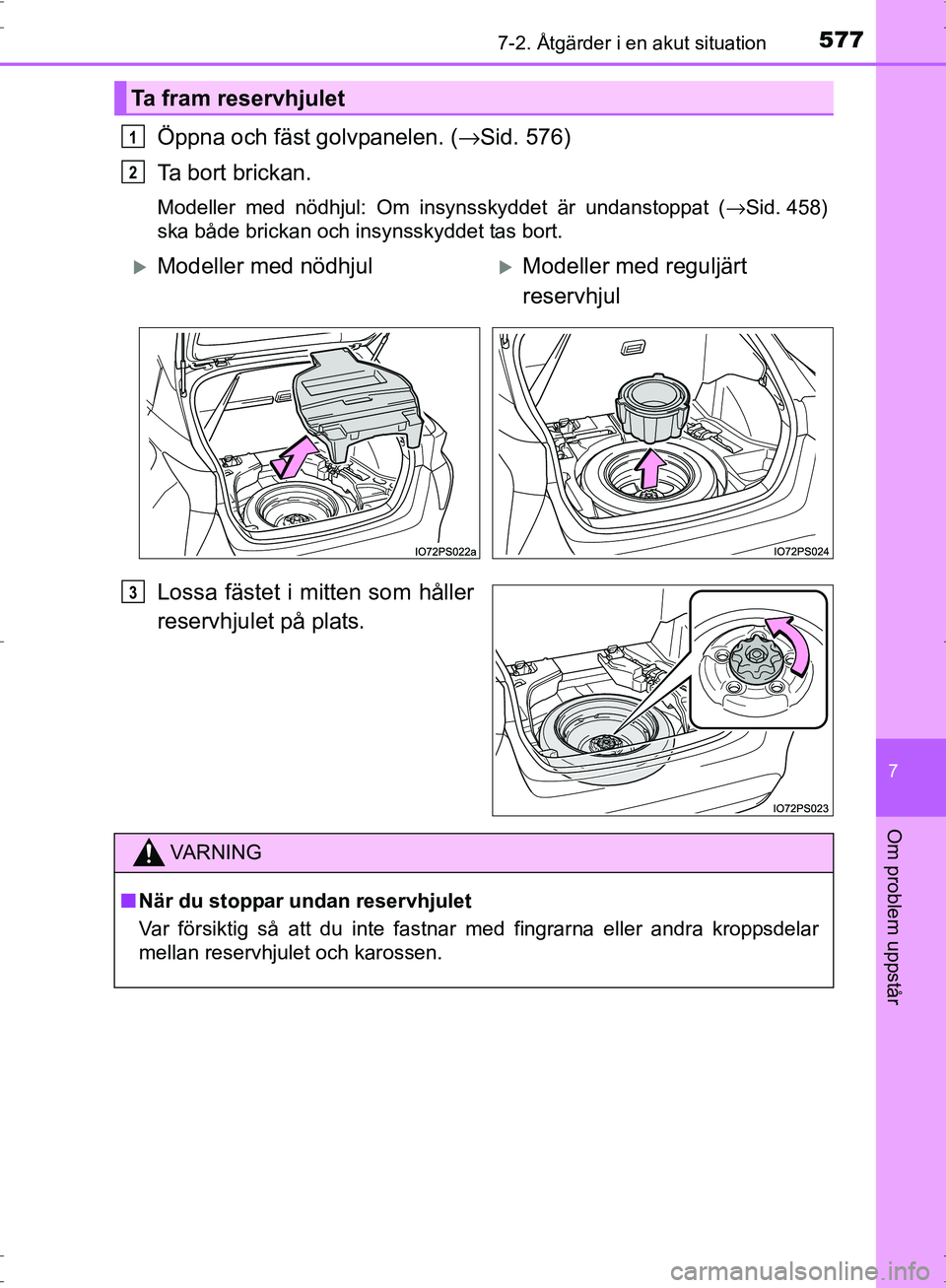

5777-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår
Öppna och fäst golvpanelen. (→Sid. 576)
Ta bort brickan.
Modeller med nödhjul: Om insynsskyddet är undanstoppat ( →Sid. 458)
ska både brickan och insynsskyddet tas bort.
Lossa fästet i mitten som håller
reservhjulet på plats.
Ta fram reservhjulet
1
2
XModeller med nödhjulXModeller med reguljärt
reservhjul
3
VA R N I N G
■ När du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
OM47B56SE.book Page 577 Wedne sday, September 21, 2016 5:34 PM

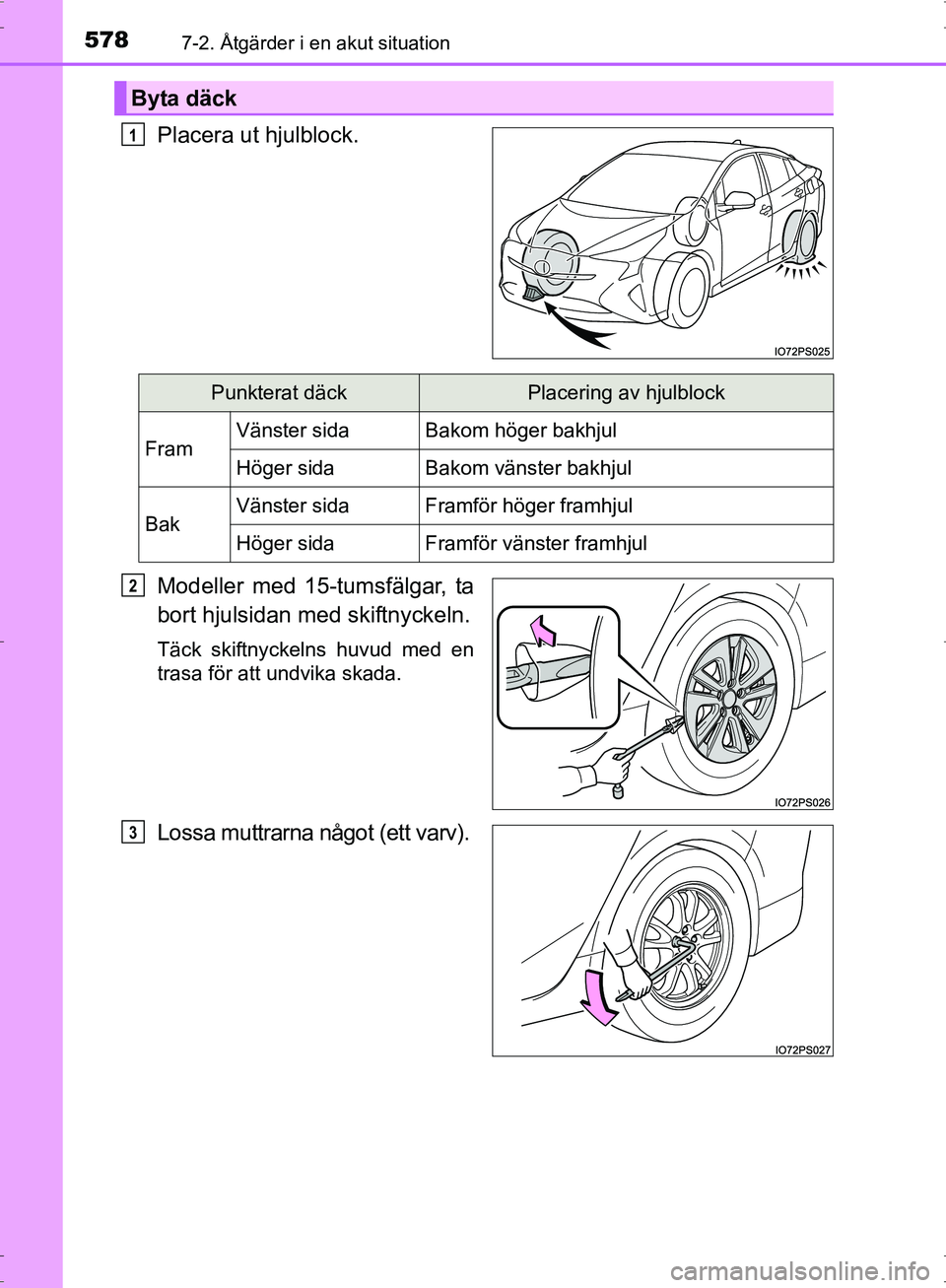

5787-2. Åtgärder i en akut situation
OM47B56SE
Placera ut hjulblock.
Modeller med 15-tumsfälgar, ta
bort hjulsidan med skiftnyckeln.
Täck skiftnyckelns huvud med en
trasa för att undvika skada.
Lossa muttrarna något (ett varv).
Byta däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
3
OM47B56SE.book Page 578 Wednesday, September 21, 2016 5:34 PM

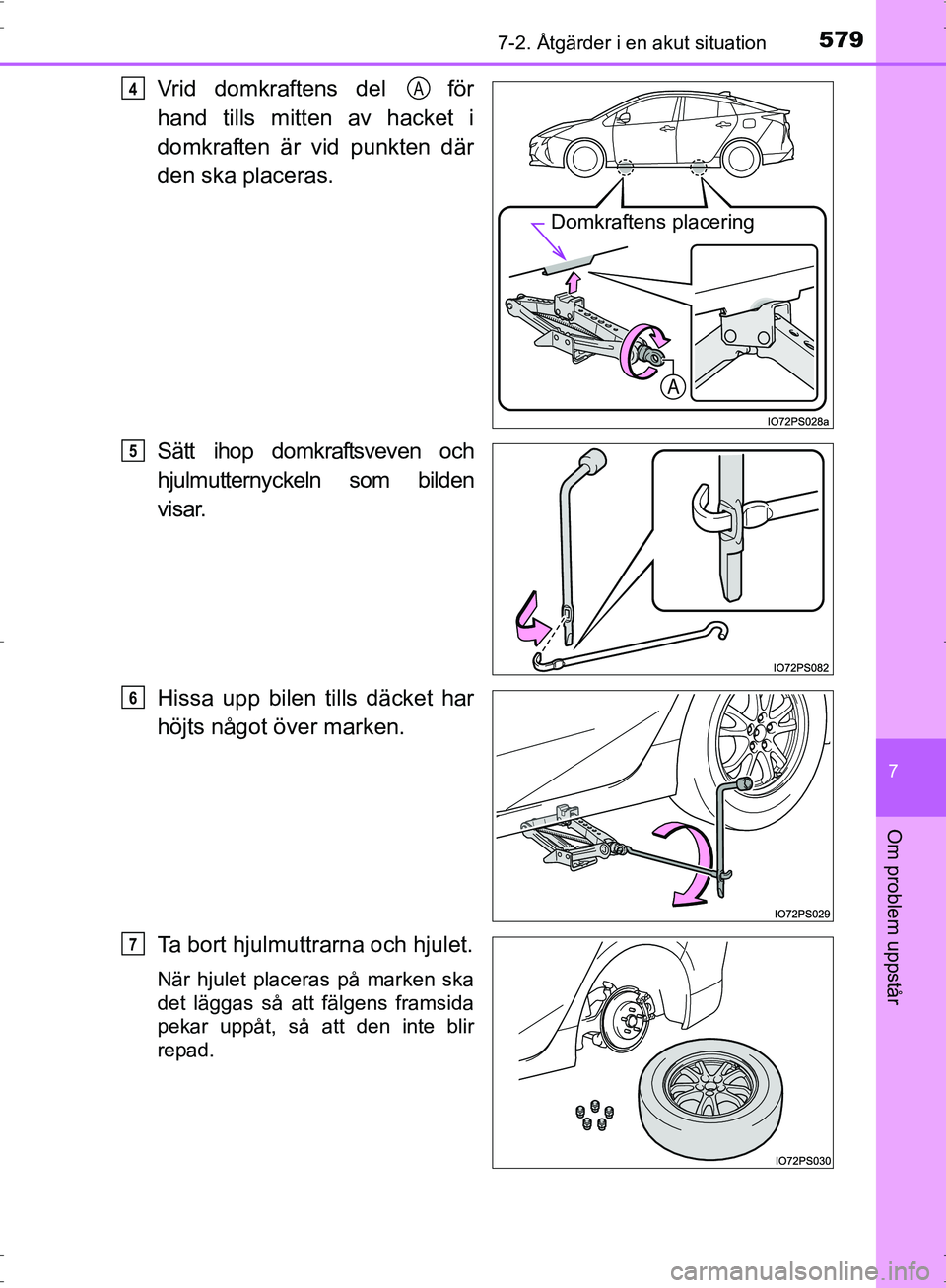

5797-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår
Vrid domkraftens del för
hand tills mitten av hacket i
domkraften är vid punkten där
den ska placeras.
Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden
visar.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
Domkraftens placering
4A
5
6
7
OM47B56SE.book Page 579 Wednesday, September 21, 2016 5:34 PM

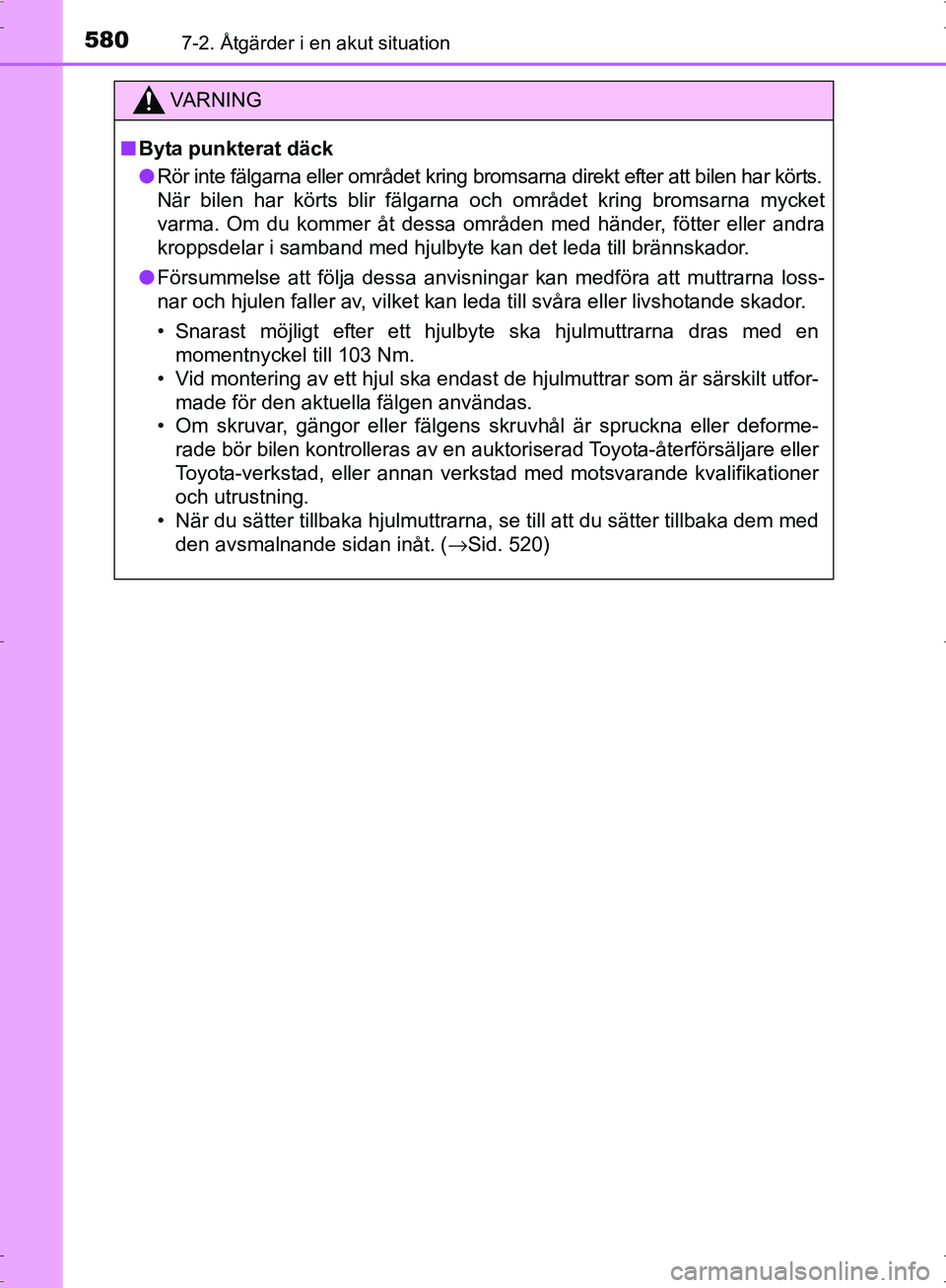

5807-2. Åtgärder i en akut situation
OM47B56SE
VA R N I N G
■Byta punkterat däck
● Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
● Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deforme- rade bör bilen kontrolleras av en auk toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• När du sätter tillbaka hjulmuttrarna, se till att du sätter tillbaka dem med
den avsmalnande sidan inåt. ( →Sid. 520)
OM47B56SE.book Page 580 Wedne sday, September 21, 2016 5:34 PM

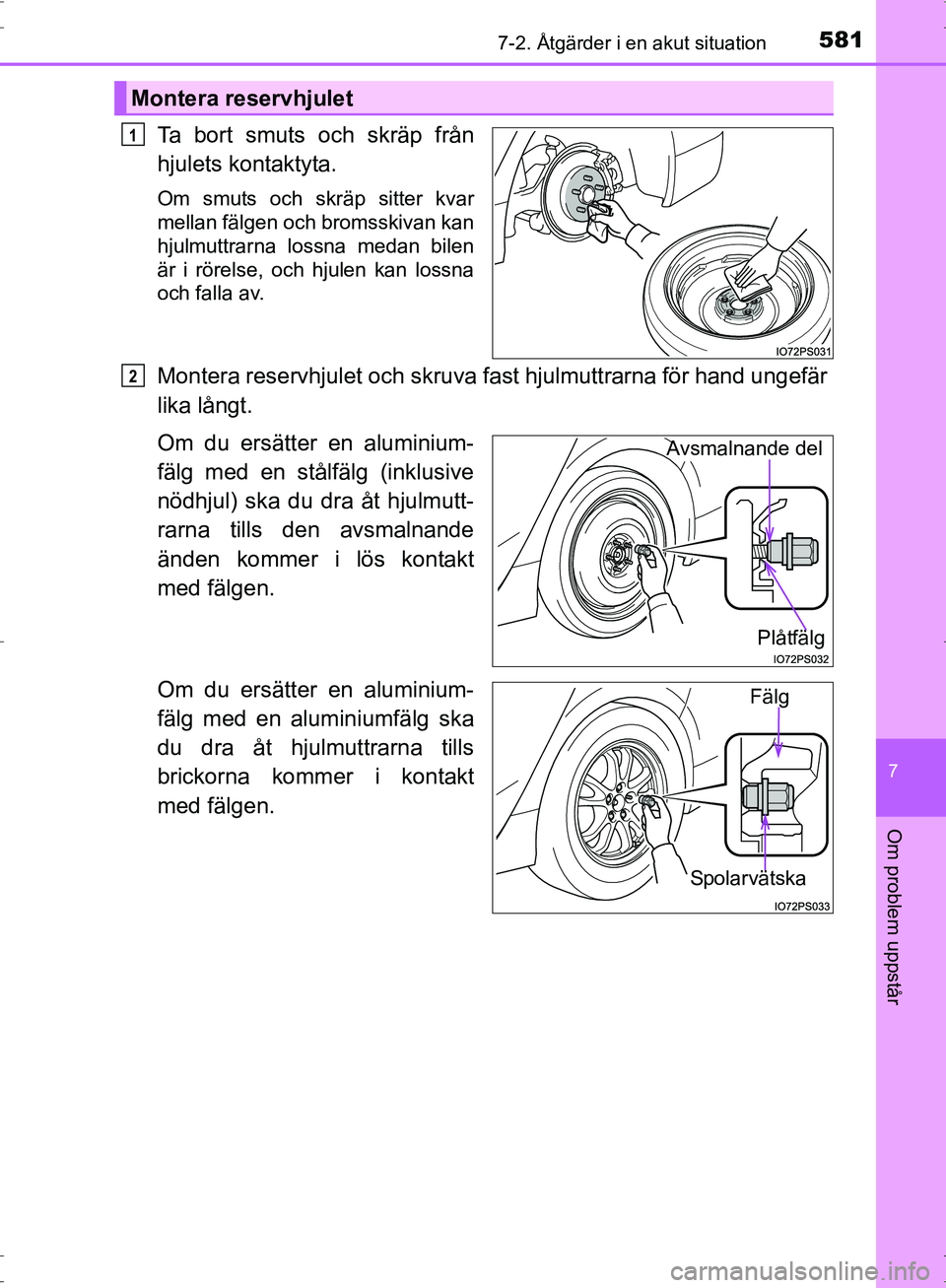

5817-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår
Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika långt.
Om du ersätter en aluminium-
fälg med en stålfälg (inklusive
nödhjul) ska du dra åt hjulmutt-
rarna tills den avsmalnande
änden kommer i lös kontakt
med fälgen.
Om du ersätter en aluminium-
fälg med en aluminiumfälg ska
du dra åt hjulmuttrarna tills
brickorna kommer i kontakt
med fälgen.
Montera reservhjulet
1
2
Avsmalnande del
Plåtfälg
Spolarvätska
Fälg
OM47B56SE.book Page 581 Wedne sday, September 21, 2016 5:34 PM

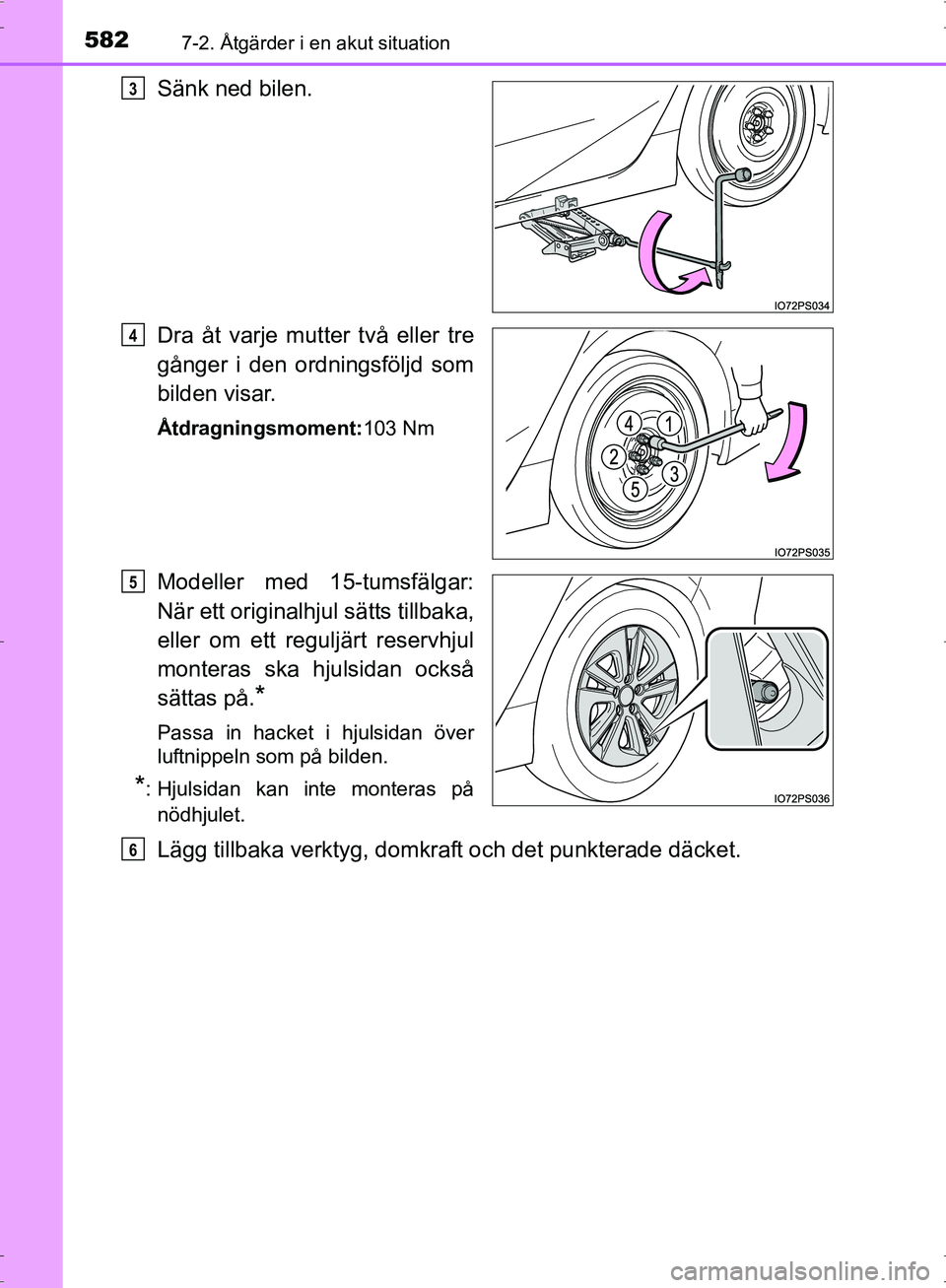

5827-2. Åtgärder i en akut situation
OM47B56SE
Sänk ned bilen.
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:103 Nm
Modeller med 15-tumsfälgar:
När ett originalhjul sätts tillbaka,
eller om ett reguljärt reservhjul
monteras ska hjulsidan också
sättas på.
*
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
*: Hjulsidan kan inte monteras på
nödhjulet.
Lägg tillbaka verktyg, domkra ft och det punkterade däcket.
3
4
5
6
OM47B56SE.book Page 582 Wedne sday, September 21, 2016 5:34 PM

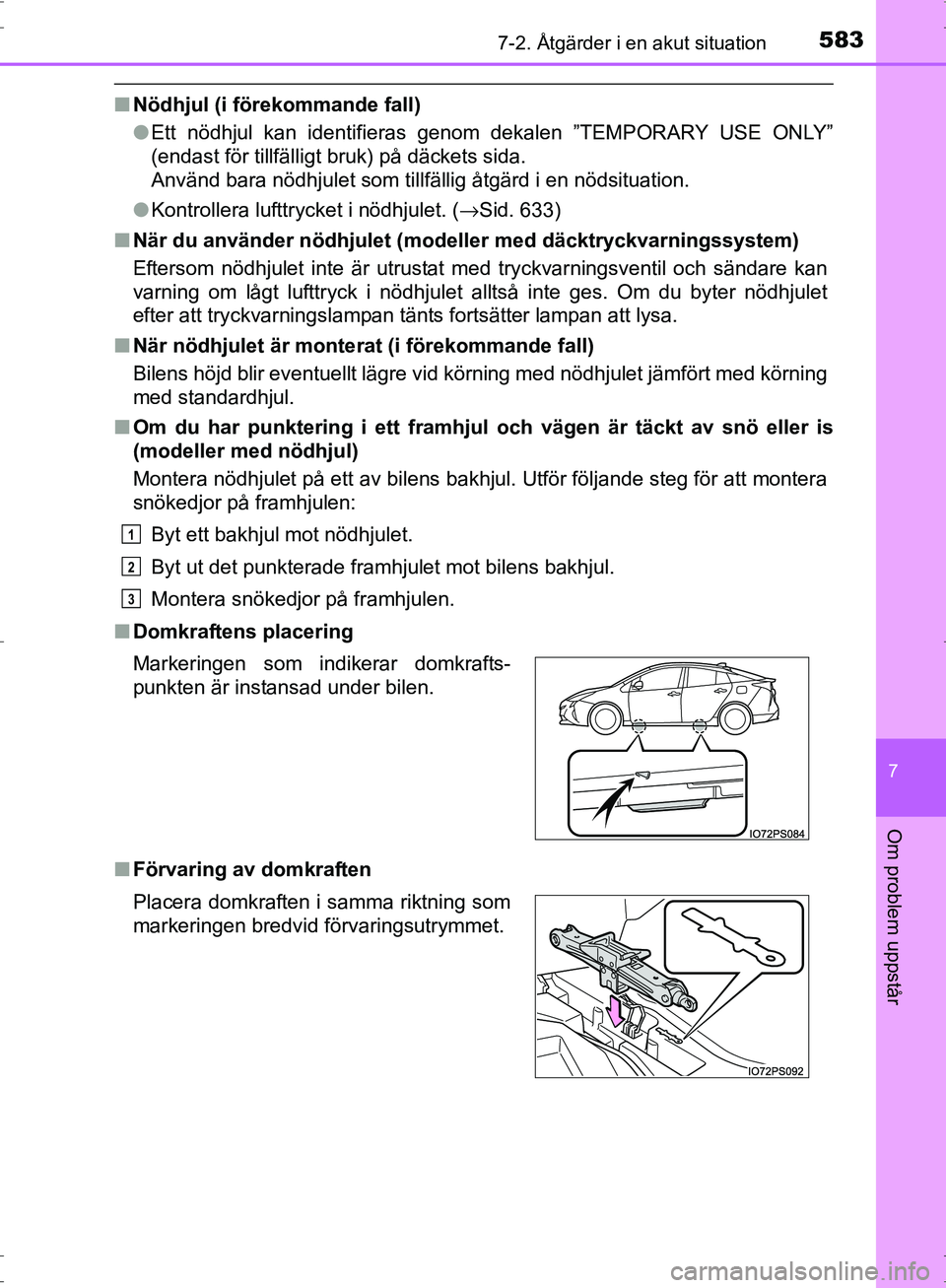

5837-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår
■Nödhjul (i förekommande fall)
●Ett nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
● Kontrollera lufttrycket i nödhjulet. ( →Sid. 633)
■ När du använder nödhjulet (mod eller med däcktryckvarningssystem)
Eftersom nödhjulet inte är utrustat med tryckvarningsventil och sändare kan
varning om lågt lufttryck i nödhjulet alltså inte ges. Om du byter nödhjulet
efter att tryckvarningslampan tänts fortsätter lampan att lysa.
■ När nödhjulet är monterat (i förekommande fall)
Bilens höjd blir eventuellt lägre vid körning med nödhjulet jämfört med körning
med standardhjul.
■ Om du har punktering i ett framhjul och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
■ Domkraftens placering
■ Förvaring av domkraften Markeringen som indikerar domkrafts-
punkten är instansad under bilen.
Placera domkraften i samma riktning som
markeringen bredvid förvaringsutrymmet.
1
2
3
OM47B56SE.book Page 583 Wedne sday, September 21, 2016 5:34 PM

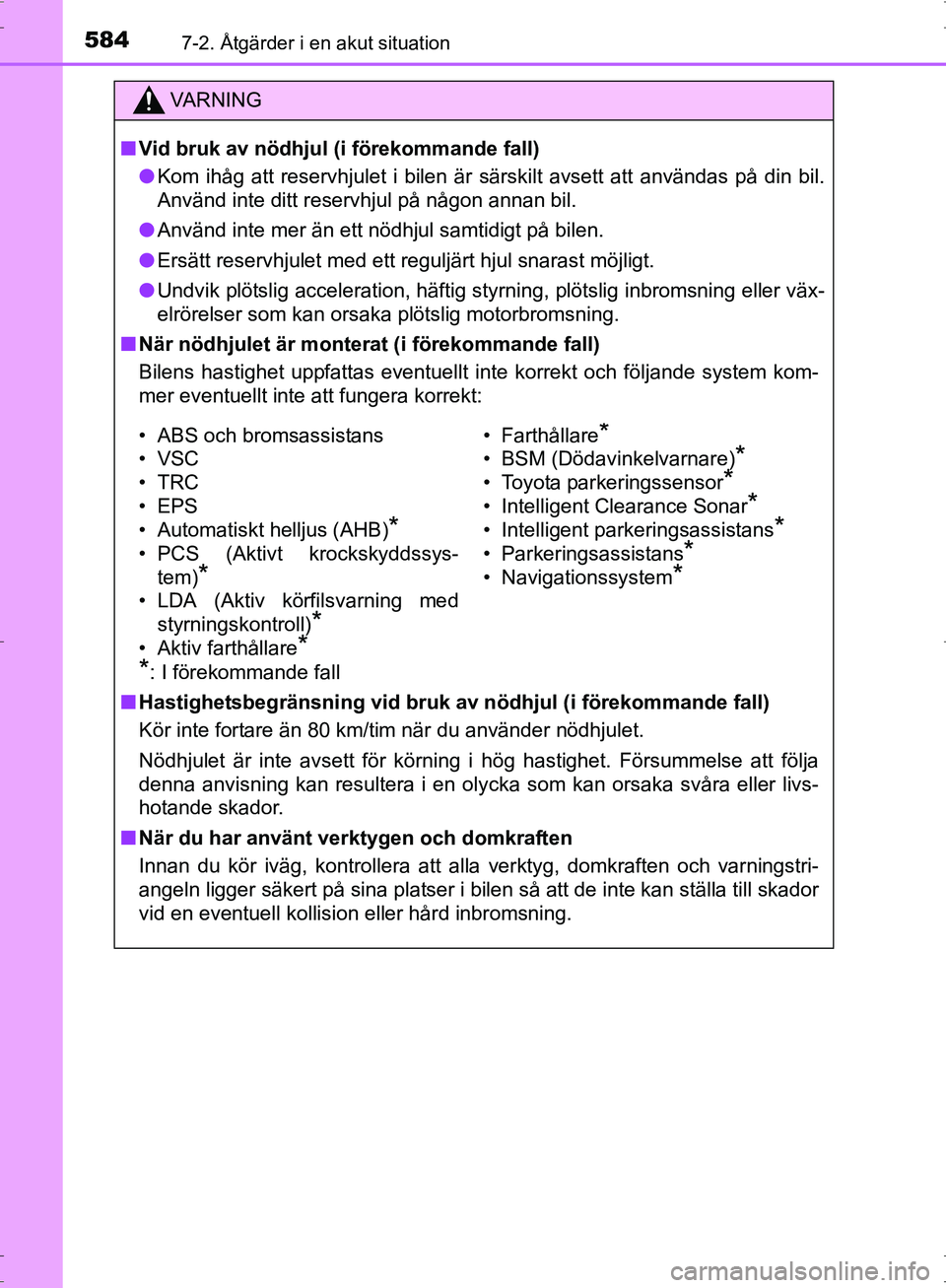

5847-2. Åtgärder i en akut situation
OM47B56SE
VA R N I N G
■Vid bruk av nödhjul (i förekommande fall)
● Kom ihåg att reservhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt reservhjul på någon annan bil.
● Använd inte mer än ett nödhjul samtidigt på bilen.
● Ersätt reservhjulet med ett reguljärt hjul snarast möjligt.
● Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
■ När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
*: I förekommande fall
■ Hastighetsbegränsning vid bruk av nödhjul (i förekommande fall)
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
■ När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
•VSC
•TRC
•EPS
• Automatiskt helljus (AHB)
*
• PCS (Aktivt krockskyddssys-
tem)
*
• LDA (Aktiv körfilsvarning med
styrningskontroll)
*
• Aktiv farthållare*
• Farthållare*
• BSM (Dödavinkelvarnare)*
• Toyota parkeringssensor*
• Intelligent Clearance Sonar*
• Intelligent parkeringsassistans*
• Parkeringsassistans*
• Navigationssystem*
