OM47B56SE3-4. Justera ratten och
speglarna
Ratt ....................................190
Invändig backspegel ..........192
Ytterbackspeglar ................194
3-5. Öppna och stänga fönster och taklucka
Elfönsterhissar ...................197
Taklucka ............................201
4-1. Innan du börjar köra Köra bilen...........................206
Last och bagage ................217
Köra med släp....................219
4-2. Körrutiner Startknapp (tändning) ........229
Körläge EV.........................235
Hybridväxellådan ...............238
Körriktningsvisare, spak.....244
Parkeringsbroms................245
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare ...246
Automatiskt helljus .............251
Dimljus, reglage .................255
Vindrutetorkare och spolare .............................256
Bakrutetorkare och spolare .............................260 4-4. Tanka
Öppna tanklocket .............. 262
4-5. Använda förarstödssystemen
Toyota Safety Sense ......... 267
PCS (Aktivt krockskyddssystem)........ 273
LDA (Aktiv körfilsvarning).................. 287
RSA (Vägskyltsigenkänning) ... 298
Aktiv farthållare från 0 km/tim ................... 303
Aktiv farthållare ................. 318
Farthållare ......................... 332
Körlägesväljare ............... 337
Hastighetsbegränsare ....... 339
BSM (Dödavinkelvarnare)........ 342
• Dödavinkelvarnaren, funktion ......................... 346
• Backvarnare för korsande trafik .............. 350
Toyota parkeringssensorer ......... 355
Intelligent Clearance Sonar .............................. 367
S-IPA (Intelligent parkeringsassistans) ....... 380
Förarstödssystem.............. 416
4-6. Körtips Hybridbil, körtips................ 423
Råd för vinterkörning ......... 426
4Körning
OM47B56SE.book Page 3 Wednesday, September 21, 2016 5:34 PM

341-1. För säkert bruk
OM47B56SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
Komponenter i krockkuddesystemet
Främre krocksensorer
SRS varningslampa och ”PAS-
SENGER AIR BAG” indikator
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Framsätespassagerarens
krockkudde
Sidokrocksensorer (fram)
Sidokrocksensorer (framdörr)
Bältessträckare och kraftbegrän-
sare Sidokrockkuddar
Sidokrockgardiner
Sidokrocksensorer (bak)
Sensor till förarstolens läge
Förarens krockkudde
Förarens knäkrockkudde
Krockkuddesensorer1
2
3
4
5
6
7
8
9
10
11
12
13
14
OM47B56SE.book Page 34 Wednes
day, September 21, 2016 5:34 PM

711-3. Hybridsystem
1
OM47B56SE
Trygghet och säkerhet
En luftventil är placerad under
baksätets högra sida för kylning av
hybridbatteriet. Om ventilen block-
eras kan hybridbatteriet överhettas
vilket innebär att batteriets effekt
reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängningssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verksamhet med motsvarande kvalifikationer och
utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informationsdisplayen, läs med-
delandet och följ anvisningarna.
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM47B56SE.book Page 71 Wednes day, September 21, 2016 5:34 PM

781-4. Stöldskydd
OM47B56SE
Dubbelsidigt låssystem∗
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen:
Vidrör sensorytan på det yttre dörrhandtaget på förardörren eller fram-
sätespassagerarens dörr (om försedd med sensor) två gånger på
5 sekunder.
Med fjärrkontrollen:
Tryck på knappen
två gånger på 5 sekunder.
Med låsfunktionen: Håll i det yttre dörrhandtaget på förarsidan eller
framsätespassagerarsidan (om försedd med sensor).
Med fjärrkontrollen: Tryck på .
∗: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Koppla ur det dubbelsidiga låssystemet
VA R N I N G
■ Dubbelsidigt låssystem, säkerhetsåtgärder
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns människor
i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM47B56SE.book Page 78 Wednes day, September 21, 2016 5:34 PM

831-4. Stöldskydd
1
OM47B56SE
Trygghet och säkerhet
■Om meddelandet med frågan om du vill stänga av rörelsedetektorn inte visas
Meddelandet visas eventuellt inte om ett annat meddelande visas. I så fall
ska du trycka startknappen till tändningsläge, följa anvisningarna på skärmen
och trycks startknappen till avstängt läge igen.
■ Urkoppling och automatisk åter inkoppling av rörelsedetektor
● Larmet är fortfarande aktiverat även när rörelsedetektorn har kopplats ur.
● När rörelsedetektorn är avstängd, kopplar du åter in den \
med en tryckning
på startknappen eller genom att dörrarna låses upp med den elektroniska
lås- och startfunktionen eller fjärrkontrollen.
● Rörelsedetektorn kopplas åter in automatiskt när larmsystemet inaktiveras.
■ Faktorer beträffande röre lsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
• Människor i rörelse utanför bilen
●
Människor eller djur finns inne i bilen.
● Ett sidofönster eller takluckan (i före-
kommande fall) är öppen.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
• Ultrasoniska vågor från apparater som
t.ex. rörelsedetek tor i andra fordon
●Lösa föremål finns inne i bilen, t.ex.
hängande tillbehör eller kläder på galge.
OM47B56SE.book Page 83 Wednes day, September 21, 2016 5:34 PM

841-4. Stöldskydd
OM47B56SE●
Bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt.
● Bilen utsätts för stötar, t.ex. orsakade av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
●
Bilen är parkerad på en plats där starka
vibrationer eller starkt buller förekom-
mer, t.ex. i ett parkeringsgarage.
● Is eller snö tas bort från bilen vilket orsa-
kar upprepade stötar eller vibrationer.
OBSERVERA
■Säkerställa korrekt rö relsedetektorfunktion
● Om andra tillbehör än originaltillbehör fr ån Toyota monteras, eller om före-
mål lämnas mellan förarsätet och framsätespassagerarens säte kan
avkänningsförmågan minskas.
● Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
● Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
OM47B56SE.book Page 84 Wednes day, September 21, 2016 5:34 PM

982. Instrumentgrupp
OM47B56SE
Billarm, indikeringslampaSid. 77, 79
”READY”, indikeringslampa Sid. 229
Växelläge, indikeringslamporSid. 238
*1, 2Slirindikeringslampa Sid. 417
*1, 3VSC OFF indikeringslampaSid. 418
Farthållare, indikeringslampaSid. 313,
327, 332
Aktiv farthållare, indikeringslampa
(i förekommande fall) Sid. 303,
318
Farthållare, indikeringslampa ”SET” Sid. 303,
318, 332
*1, 3PCS, varningslampa (i förekommande fall) Sid. 277
LDA, indikeringslampa (i förekommande fall) Sid. 291
Styrningskontroll, indikeringslampa
(i förekommande fall) Sid. 292
*1Automatiskt helljus, indikeringslampa
(i förekommande fall)Sid. 251
”BSM”, indikeringslampa (i förekommande fall) Sid. 342
Toyota parkeringssensor, indikeringslampa
(i förekommande fall)
Sid. 355
*1, 3ICS OFF, indikeringslampa
(i förekommande fall)Sid. 369
IndikeringslamporSidor
OM47B56SE.book Page 98 Wednes
day, September 21, 2016 5:34 PM

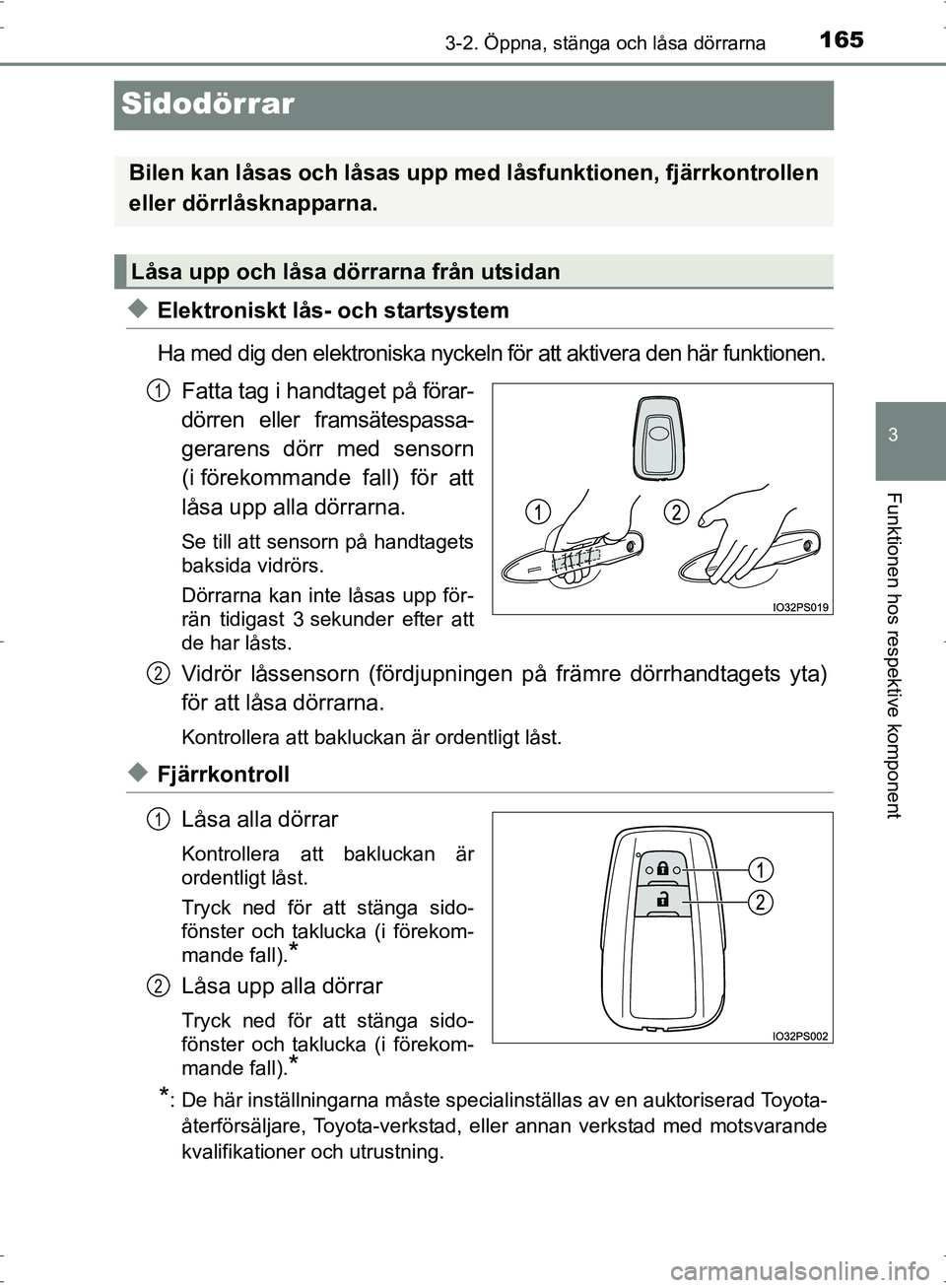

165
3
3-2. Öppna, stänga och låsa dörrarna
Funktionen hos respektive komponent
OM47B56SE
Sidodörrar
◆Elektroniskt lås- och startsystem
Ha med dig den elektroniska nyckeln för att aktivera den här funktionen.
Fatta tag i handtaget på förar-
dörren eller framsätespassa-
gerarens dörr med sensorn
(i förekommande fall) för att
låsa upp alla dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast 3 sekunder efter att
de har låsts.
Vidrör låssensorn (fördjupningen på främre dörrhandtagets yta)
för att låsa dörrarna.
Kontrollera att bakluckan är ordentligt låst.
◆Fjärrkontroll
Låsa alla dörrar
Kontrollera att bakluckan är
ordentligt låst.
Tryck ned för att stänga sido-
fönster och taklucka (i förekom-
mande fall).
*
Låsa upp alla dörrar
Tryck ned för att stänga sido-
fönster och taklucka (i förekom-
mande fall).
*
*
: De här inställningarna måste specialinställas av en auktoriserad Toyota-
återförsäljare, Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Bilen kan låsas och låsas upp me d låsfunktionen, fjärrkontrollen
eller dörrlåsknapparna.
Låsa upp och låsa dörrarna från utsidan
1
2
1
2
OM47B56SE.book Page 165 Wedne sday, September 21, 2016 5:34 PM
