2017 TOYOTA HILUX Manuale duso (in Italian)

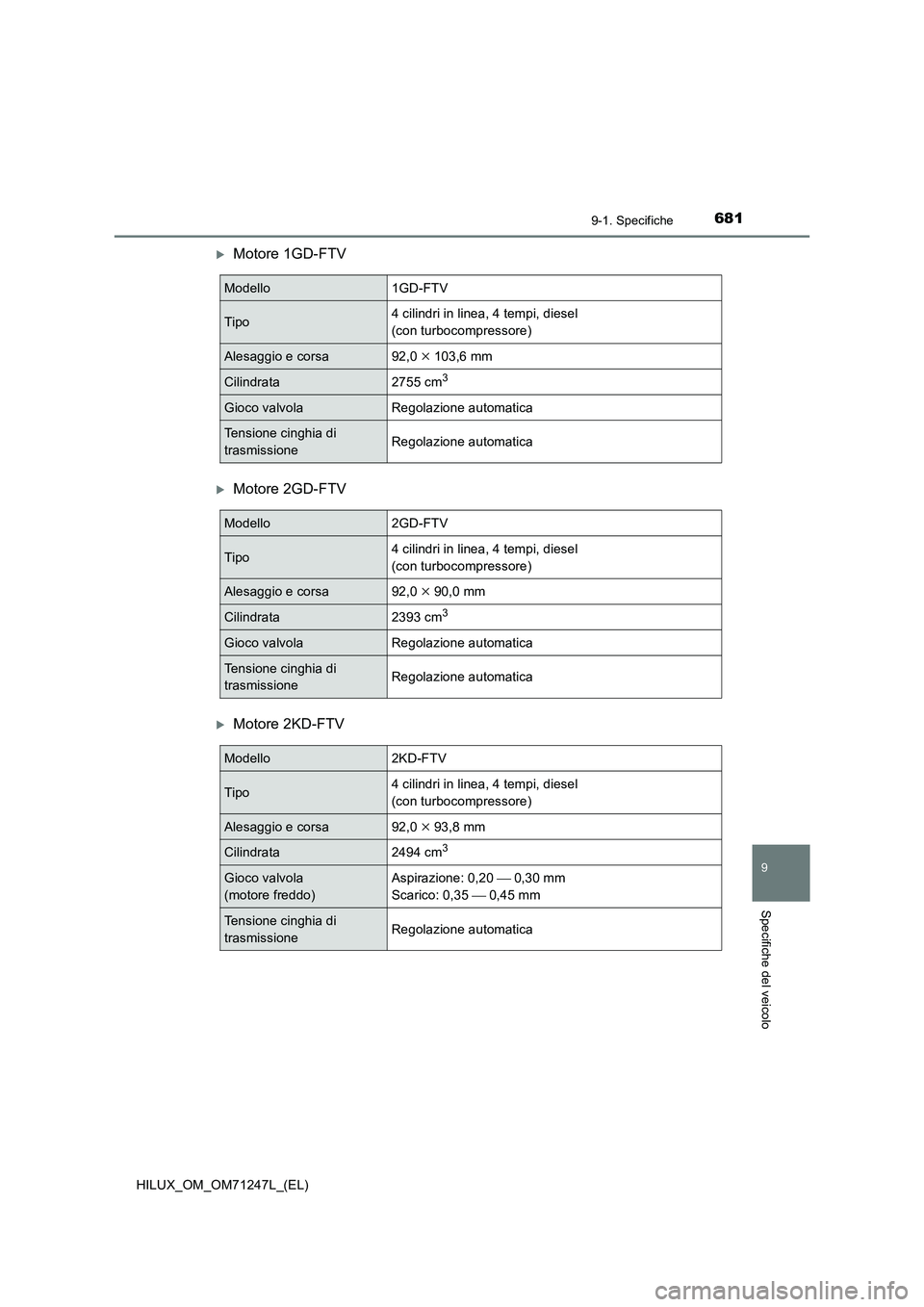

681
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
Motore 1GD-FTV
Motore 2GD-FTV
Motore 2KD-FTV
Modello1GD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel
(con turbocompressore)
Alesaggio e corsa92,0  103,6 mm
Cilindrata2755 cm3
Gioco valvolaRegolazione automatica
Tensione cinghia di
trasmissioneRegolazione automatica
Modello2GD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel
(con turbocompressore)
Alesaggio e corsa92,0  90,0 mm
Cilindrata2393 cm3
Gioco valvolaRegolazione automatica
Tensione cinghia di
trasmissioneRegolazione automatica
Modello2KD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel
(con turbocompressore)
Alesaggio e corsa92,0  93,8 mm
Cilindrata2494 cm3
Gioco valvola
(motore freddo)Aspirazione: 0,20  0,30 mm
Scarico: 0,35  0,45 mm
Tensione cinghia di
trasmissioneRegolazione automatica

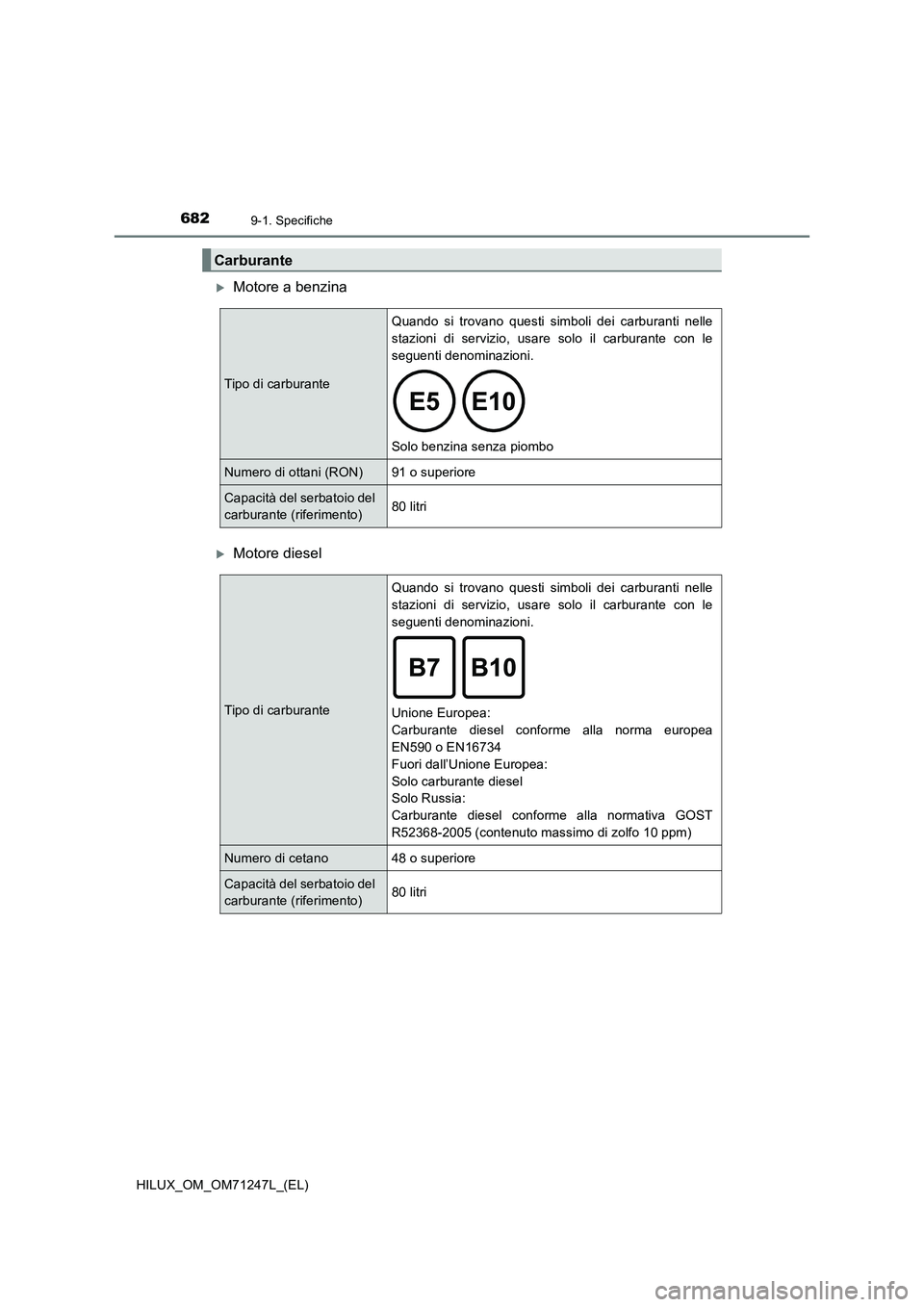

6829-1. Specifiche
HILUX_OM_OM71247L_(EL)
Motore a benzina
Motore diesel
Carburante
Tipo di carburanteQuando si trovano questi simboli dei carburanti nelle
stazioni di servizio, usare solo il carburante con le
seguenti denominazioni.

Solo benzina senza piombo
Numero di ottani (RON) 91 o superiore
Capacità del serbatoio del
carburante (riferimento)80 litri
Tipo di carburanteQuando si trovano questi simboli dei carburanti nelle
stazioni di servizio, usare solo il carburante con le
seguenti denominazioni.

Unione Europea:
Carburante diesel conforme alla norma europea
EN590 o EN16734
Fuori dall’Unione Europea:
Solo carburante diesel
Solo Russia:
Carburante diesel conforme alla normativa GOST
R52368-2005 (contenuto massimo di zolfo 10 ppm)
Numero di cetano 48 o superiore
Capacità del serbatoio del
carburante (riferimento)80 litri

683
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
Motore 2TR-FE (tranne per i modelli EURO V*1)
*1: EURO V è uno standard sulle emissioni. In caso di dubbi riguardo alla conformità
del veicolo con le norme in vigore, contattare un concessionario o un’officina auto-
rizzata Toyota, o un’altra officina di fiducia.
*2: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore originale
Toyota) o un olio equivalente omologato da Toyota per soddisfare i requisiti
di gradazione e viscosità sotto riportati.
Gradazione dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
Olio motore multigrado, grado API SL “Energy-Conserving” (risparmio
energetico), SM “Energy-Conserving” (risparmio energetico), SN
“Resource-Conserving” oppure ILSAC
15W-40 e 20W-50:
Olio motore grado API SL, SM o SN multigrado
Viscosità raccomandata (SAE):
Impianto di lubrificazione
Capacità olio
(Scarico e riempimento 
Riferimento
*2)
Con filtro
Senza filtro5,6 litri
5,3 litri

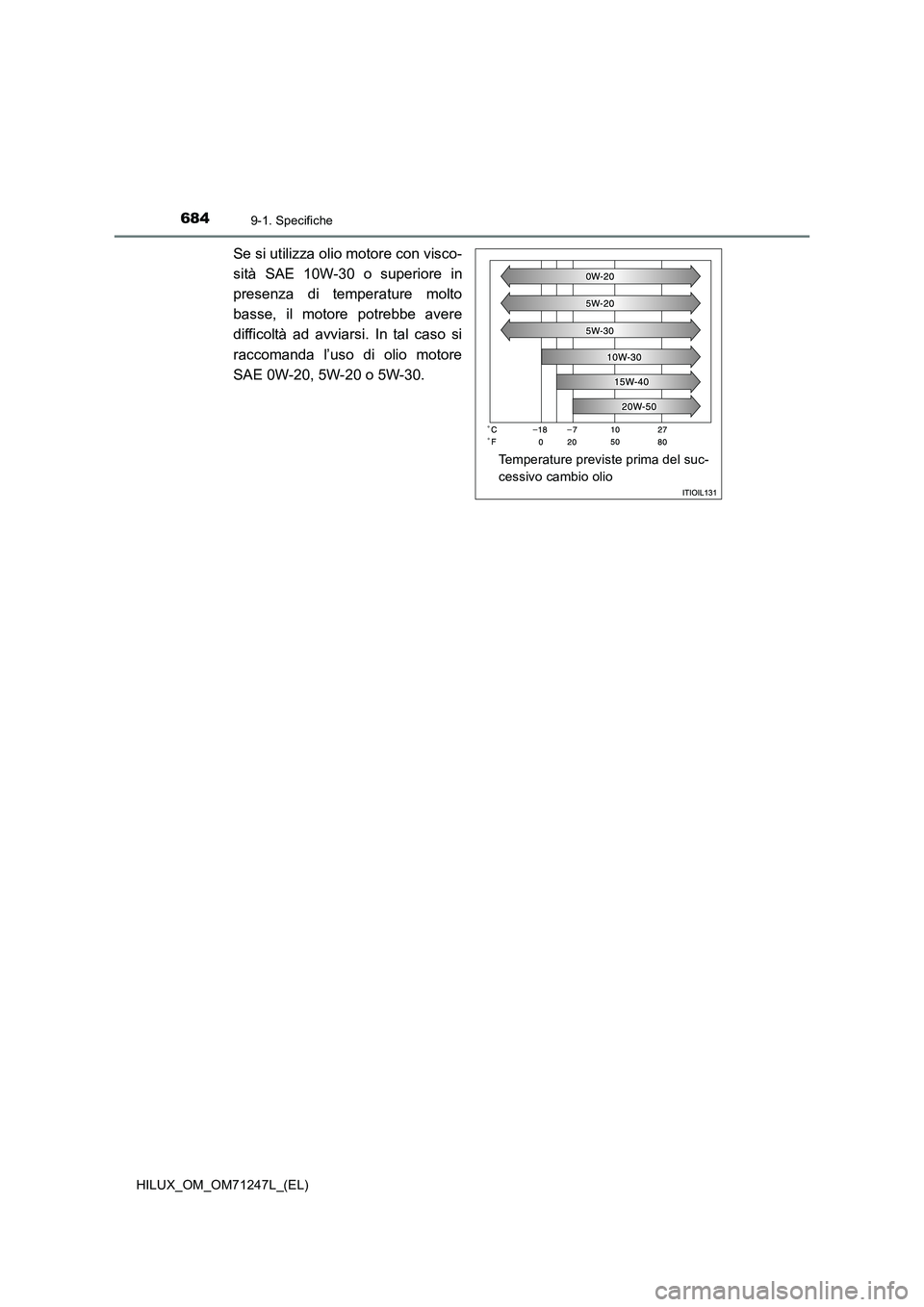

6849-1. Specifiche
HILUX_OM_OM71247L_(EL)
Se si utilizza olio motore con visco-
sità SAE 10W-30 o superiore in
presenza di temperature molto
basse, il motore potrebbe avere
difficoltà ad avviarsi. In tal caso si
raccomanda l’uso di olio motore
SAE 0W-20, 5W-20 o 5W-30.
Temperature previste prima del suc-
cessivo cambio olio

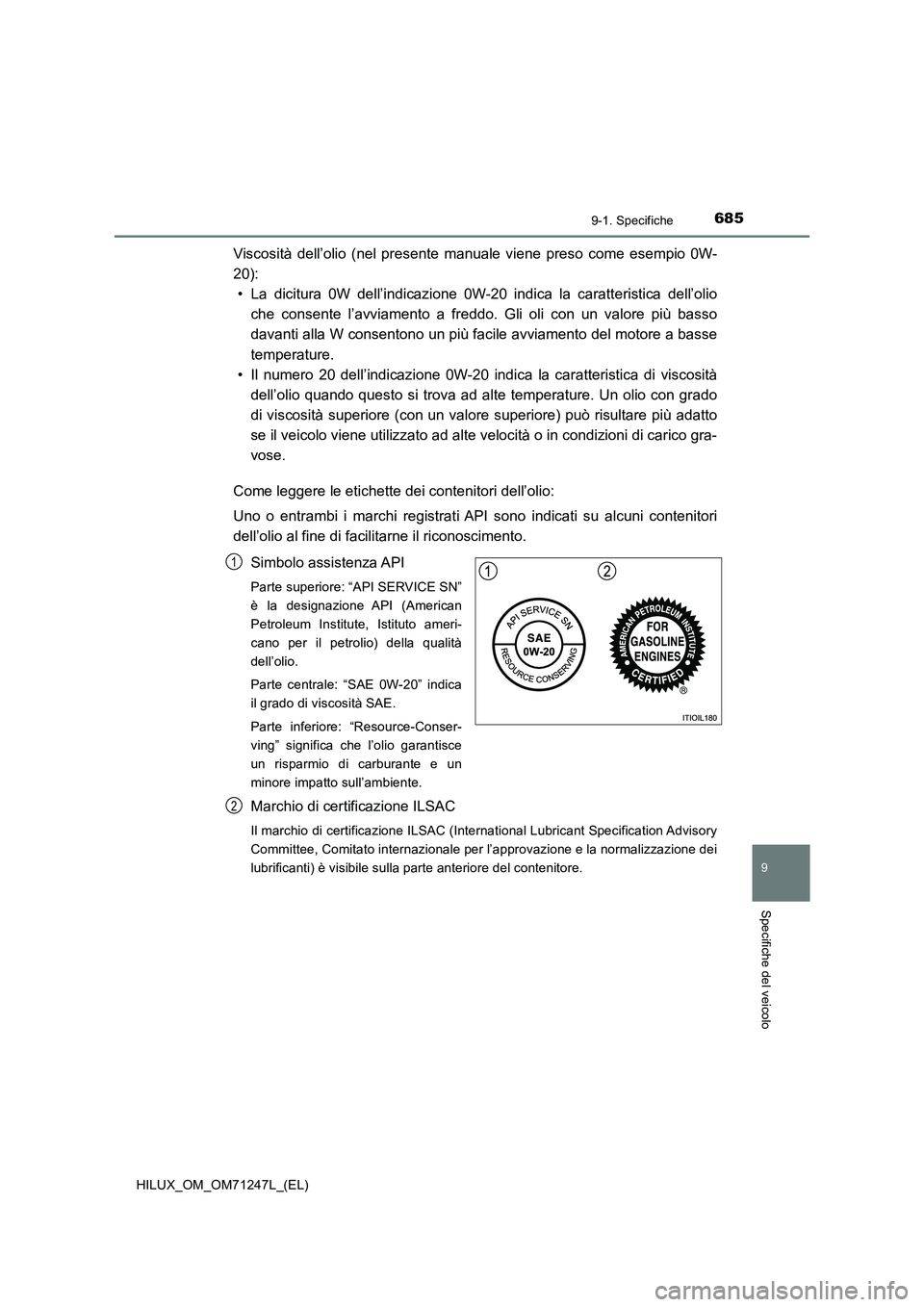

685
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
20):
• La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio
che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio garantisce
un risparmio di carburante e un
minore impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

6869-1. Specifiche
HILUX_OM_OM71247L_(EL)
Motore 2TR-FE (per i modelli EURO V*1)
*1: EURO V è uno standard sulle emissioni. In caso di dubbi riguardo alla conformità
del veicolo con le norme in vigore, contattare un concessionario o un’officina auto-
rizzata Toyota, o un’altra officina di fiducia.
*2: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore originale
Toyota) o un olio equivalente omologato da Toyota per soddisfare i requisiti
di gradazione e viscosità sotto riportati.
Gradazione dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
Olio motore multigrado, grado API SL “Energy-Conserving” (risparmio
energetico), SM “Energy-Conserving” (risparmio energetico) o SN
“Resource-Conserving” (risparmio energetico e protezione delle risorse
ambientali), oppure olio motore ILSAC multigrado
15W-40:
Olio motore grado API SL, SM o SN multigrado
Capacità olio
(Scarico e riempimento  riferimento
*2)
Con filtro
Senza filtro5,6 litri
5,3 litri

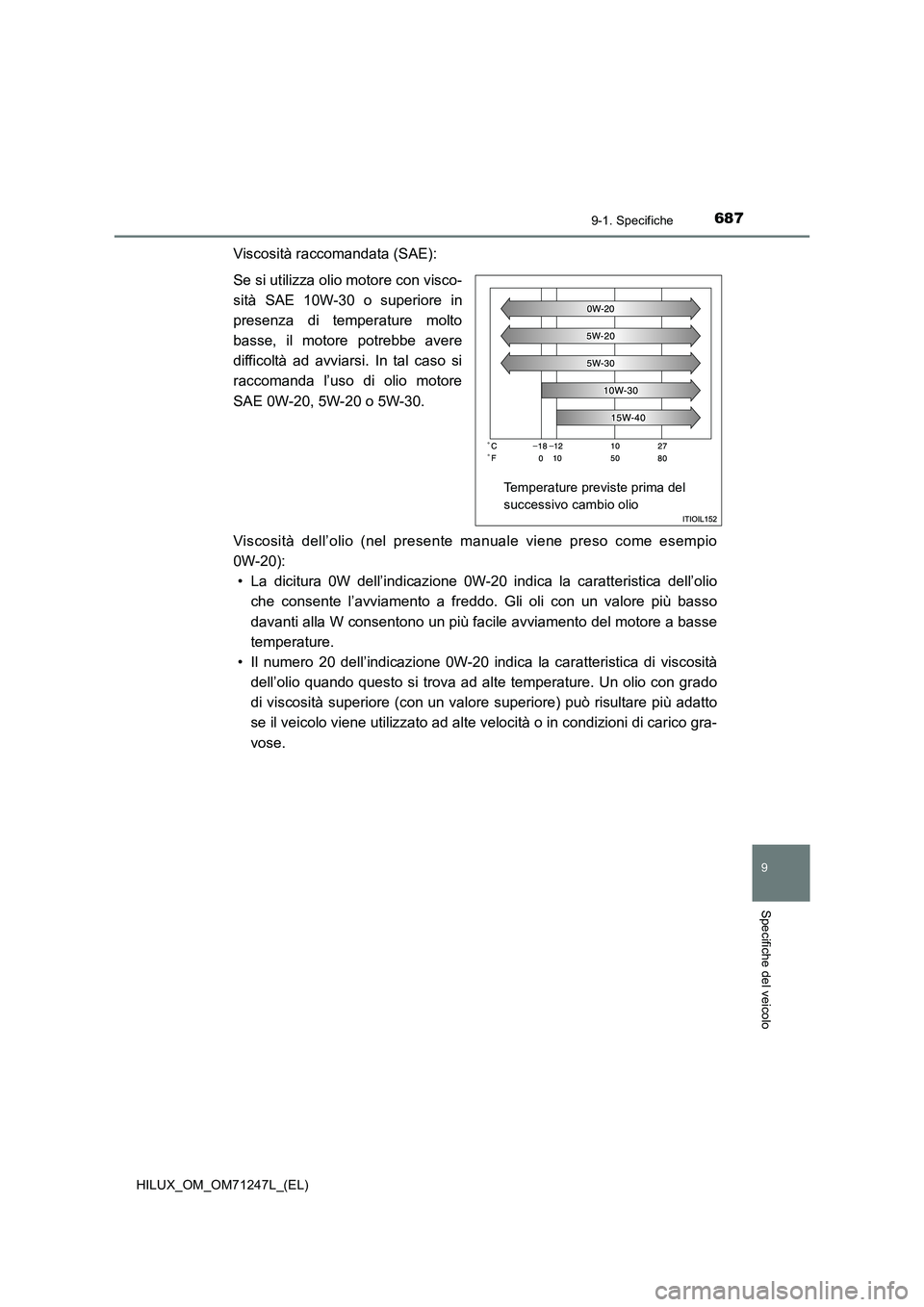

687
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
Viscosità raccomandata (SAE):
Se si utilizza olio motore con visco-
sità SAE 10W-30 o superiore in
presenza di temperature molto
basse, il motore potrebbe avere
difficoltà ad avviarsi. In tal caso si
raccomanda l’uso di olio motore
SAE 0W-20, 5W-20 o 5W-30.
Viscosità dell’olio (nel presente manuale viene preso come esempio
0W-20):
• La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio
che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del
successivo cambio olio

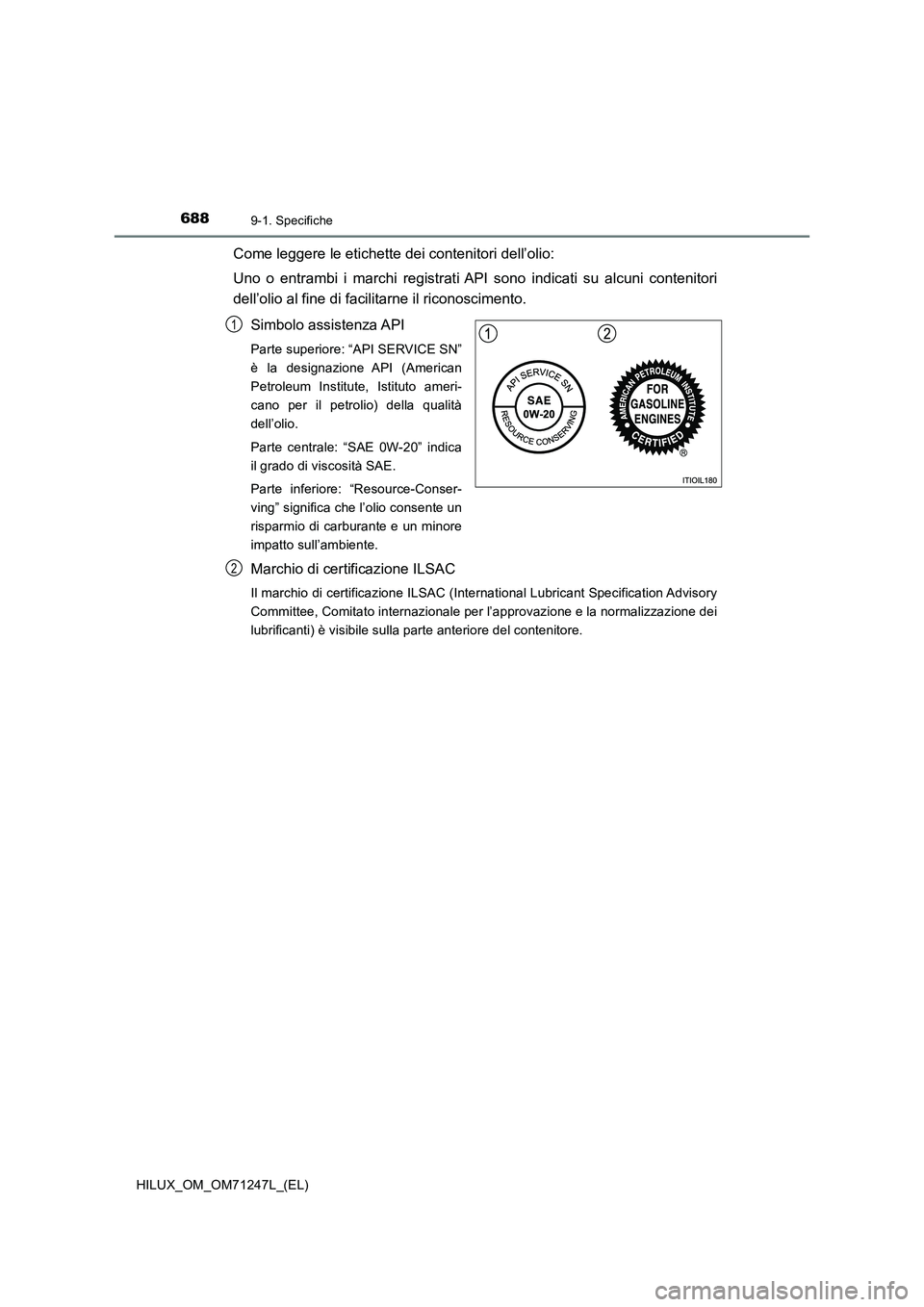

6889-1. Specifiche
HILUX_OM_OM71247L_(EL)
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” significa che l’olio consente un
risparmio di carburante e un minore
impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2
