2017 TOYOTA HILUX Manuale duso (in Italian)

233
3
3-5. Apertura e chiusura dei finestrini
Funzionamento di ciascun componente
HILUX_OM_OM71247L_(EL)

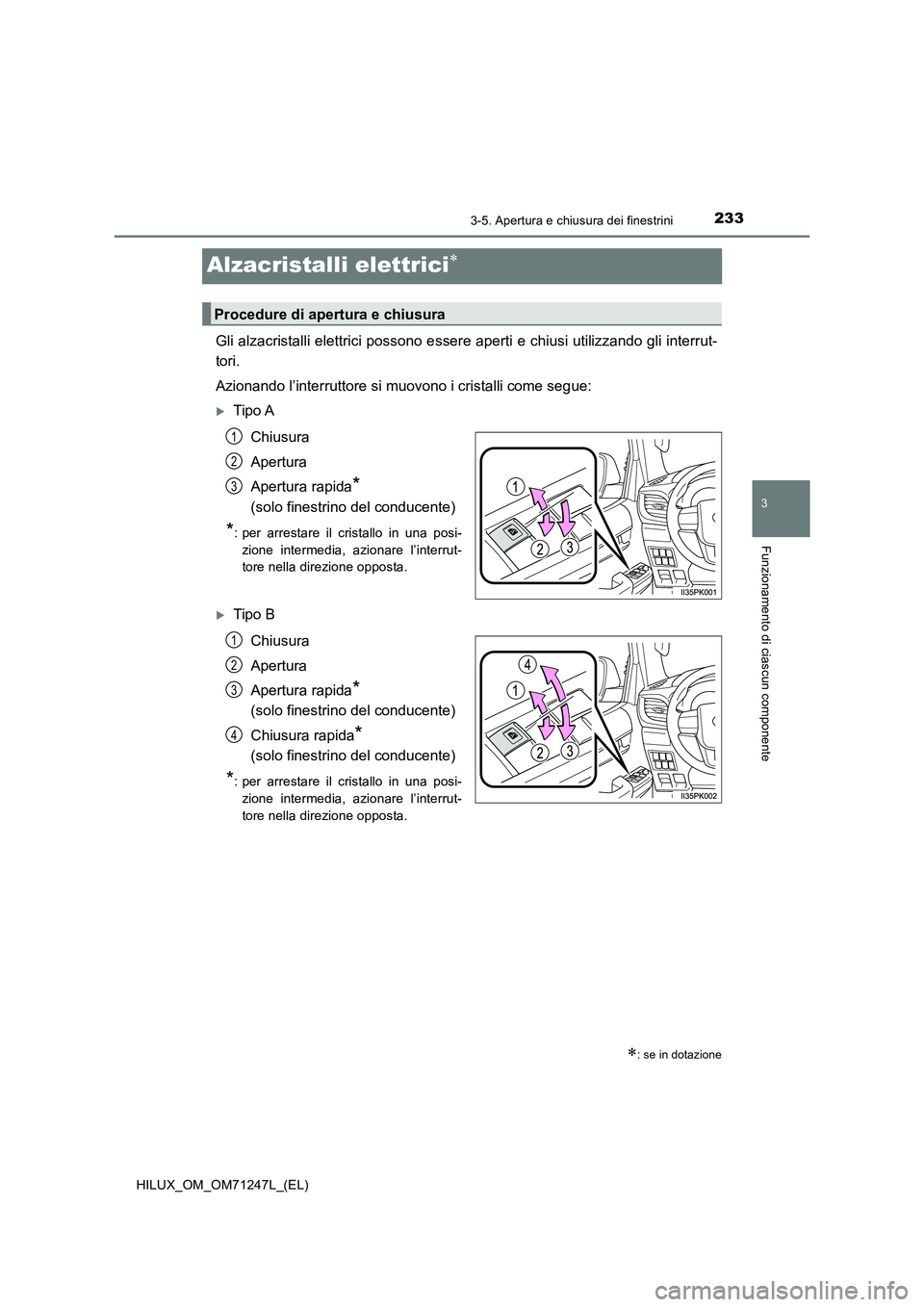

Alzacristalli elettrici
Gli alzacristalli elettrici possono essere aperti e chiusi utilizzando gli interrut-
tori.
Azionando l’interruttore si muovono i cristalli come segue:
Tipo A
Chiusura
Apertura
Apertura rapida
*
(solo finestrino del conducente)
*: per arrestare il cristallo in una posi-
zione intermedia, azionare l’interrut-
tore nella direzione opposta.
Tipo B
Chiusura
Apertura
Apertura rapida
*
(solo finestrino del conducente)
Chiusura rapida
*
(solo finestrino del conducente)
*: per arrestare il cristallo in una posi-
zione intermedia, azionare l’interrut-
tore nella direzione opposta.
: se in dotazione
Procedure di apertura e chiusura
1
2
3
1
2
3
4

2343-5. Apertura e chiusura dei finestrini
HILUX_OM_OM71247L_(EL)

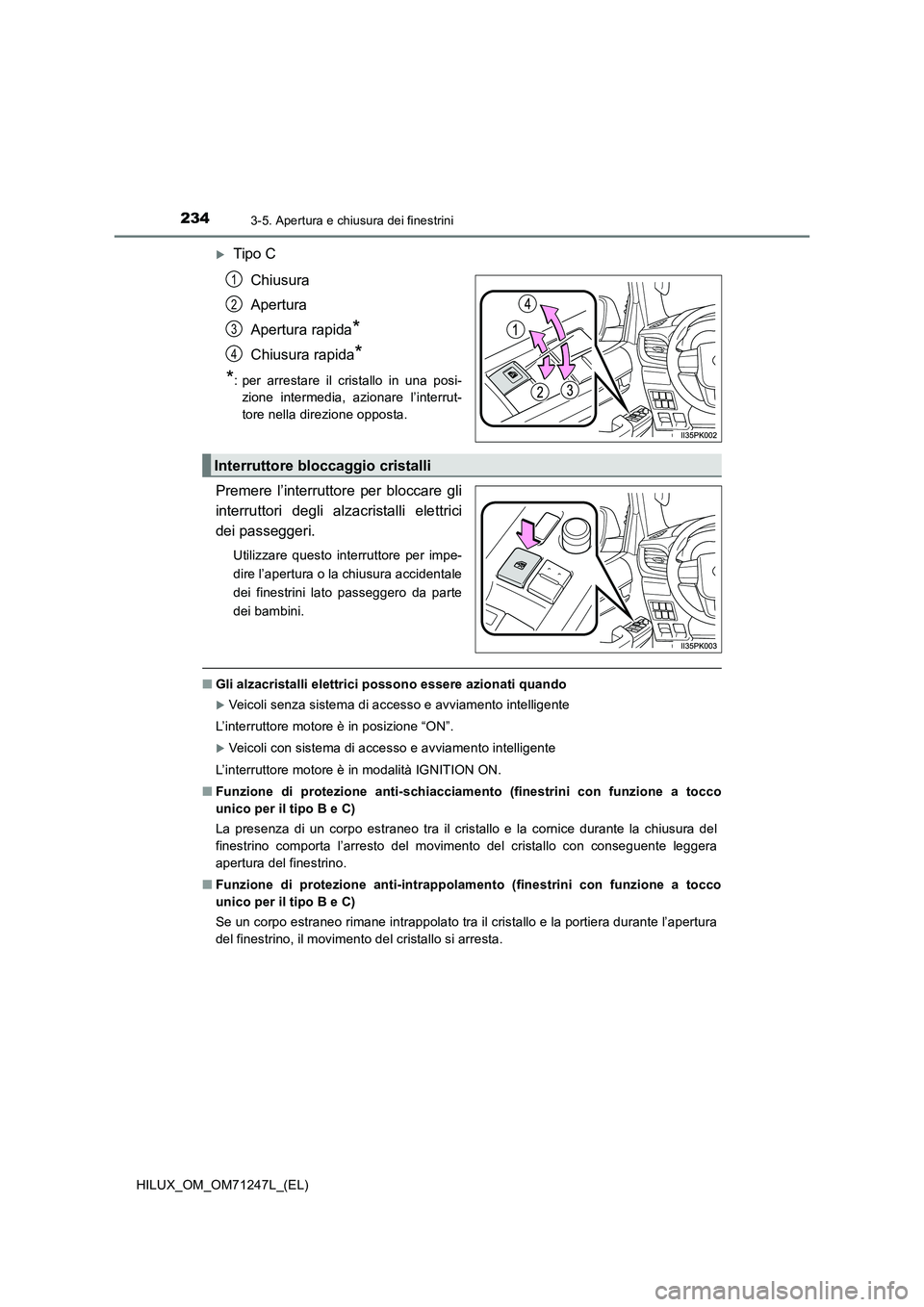

Tipo C
Chiusura
Apertura
Apertura rapida
*
Chiusura rapida*
*
: per arrestare il cristallo in una posi-
zione intermedia, azionare l’interrut-
tore nella direzione opposta.
Premere l’interruttore per bloccare gli
interruttori degli alzacristalli elettrici
dei passeggeri.
Utilizzare questo interruttore per impe-
dire l’apertura o la chiusura accidentale
dei finestrini lato passeggero da parte
dei bambini.
■Gli alzacristalli elettrici possono essere azionati quando
Veicoli senza sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
Veicoli con sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■Funzione di protezione anti-schiacciamento (finestrini con funzione a tocco
unico per il tipo B e C)
La presenza di un corpo estraneo tra il cristallo e la cornice durante la chiusura del
finestrino comporta l’arresto del movimento del cristallo con conseguente leggera
apertura del finestrino.
■Funzione di protezione anti-intrappolamento (finestrini con funzione a tocco
unico per il tipo B e C)
Se un corpo estraneo rimane intrappolato tra il cristallo e la portiera durante l’apertura
del finestrino, il movimento del cristallo si arresta.
1
2
3
4
Interruttore bloccaggio cristalli

2353-5. Apertura e chiusura dei finestrini
3
Funzionamento di ciascun componente

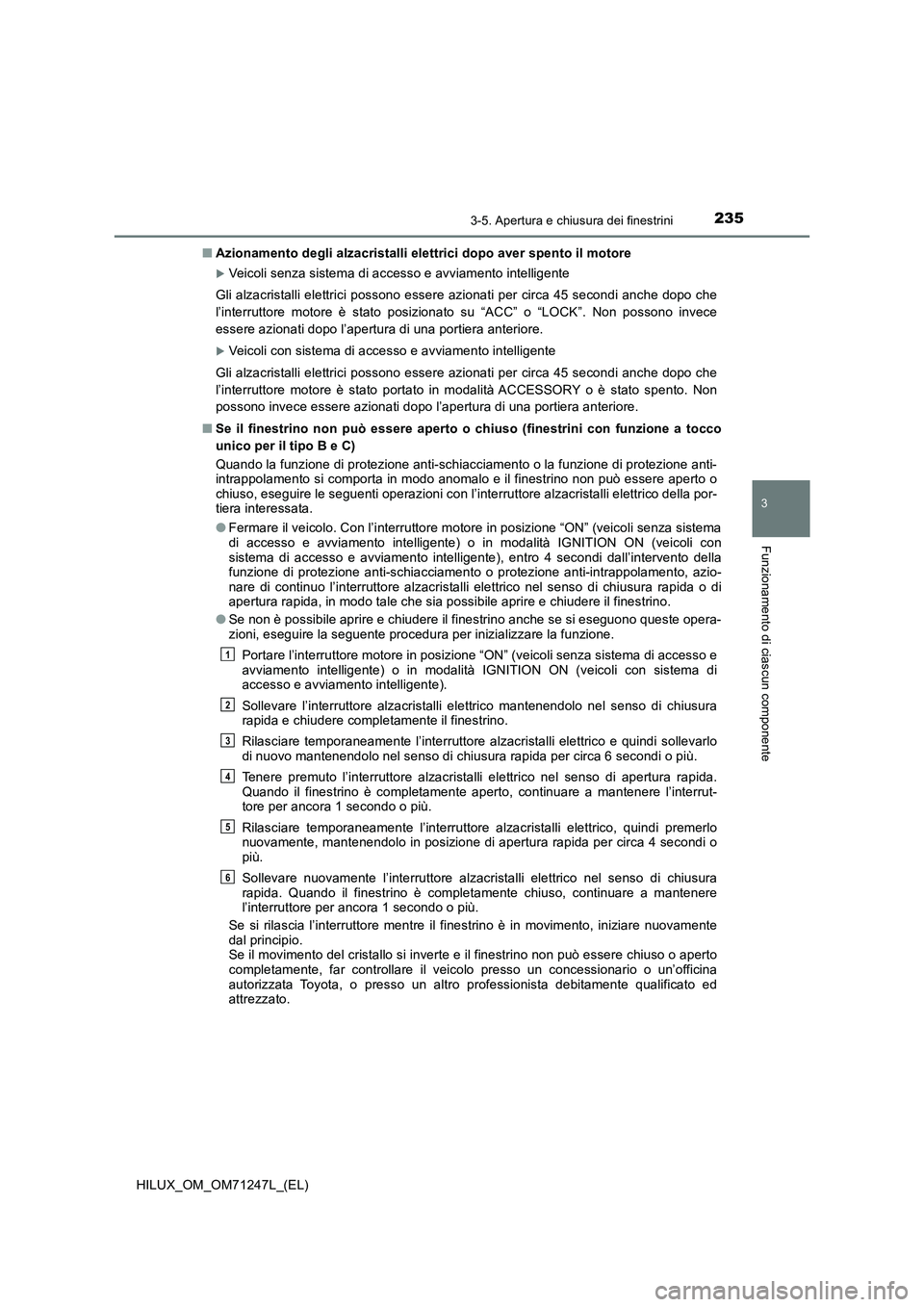

HILUX_OM_OM71247L_(EL)■Azionamento degli alzacristalli elettrici dopo aver spento il motore
Veicoli senza sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi anche dopo che
l’interruttore motore è stato posizionato su “ACC” o “LOCK”. Non possono invece
essere azionati dopo l’apertura di una portiera anteriore.
Veicoli con sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi anche dopo che
l’interruttore motore è stato portato in modalità ACCESSORY o è stato spento. Non
possono invece essere azionati dopo l’apertura di una portiera anteriore.
■Se il finestrino non può essere aperto o chiuso (finestrini con funzione a tocco
unico per il tipo B e C)
Quando la funzione di protezione anti-schiacciamento o la funzione di protezione anti-
intrappolamento si comporta in modo anomalo e il finestrino non può essere aperto o
chiuso, eseguire le seguenti operazioni con l’interruttore alzacristalli elettrico della por-
tiera interessata.
●Fermare il veicolo. Con l’interruttore motore in posizione “ON” (veicoli senza sistema
di accesso e avviamento intelligente) o in modalità IGNITION ON (veicoli con
sistema di accesso e avviamento intelligente), entro 4 secondi dall’intervento della
funzione di protezione anti-schiacciamento o protezione anti-intrappolamento, azio-
nare di continuo l’interruttore alzacristalli elettrico nel senso di chiusura rapida o di
apertura rapida, in modo tale che sia possibile aprire e chiudere il finestrino.
●Se non è possibile aprire e chiudere il finestrino anche se si eseguono queste opera-
zioni, eseguire la seguente procedura per inizializzare la funzione.
Portare l’interruttore motore in posizione “ON” (veicoli senza sistema di accesso e
avviamento intelligente) o in modalità IGNITION ON (veicoli con sistema di
accesso e avviamento intelligente).
Sollevare l’interruttore alzacristalli elettrico mantenendolo nel senso di chiusura
rapida e chiudere completamente il finestrino.
Rilasciare temporaneamente l’interruttore alzacristalli elettrico e quindi sollevarlo
di nuovo mantenendolo nel senso di chiusura rapida per circa 6 secondi o più.
Tenere premuto l’interruttore alzacristalli elettrico nel senso di apertura rapida.
Quando il finestrino è completamente aperto, continuare a mantenere l’interrut-
tore per ancora 1 secondo o più.
Rilasciare temporaneamente l’interruttore alzacristalli elettrico, quindi premerlo
nuovamente, mantenendolo in posizione di apertura rapida per circa 4 secondi o
più.
Sollevare nuovamente l’interruttore alzacristalli elettrico nel senso di chiusura
rapida. Quando il finestrino è completamente chiuso, continuare a mantenere
l’interruttore per ancora 1 secondo o più.
Se si rilascia l’interruttore mentre il finestrino è in movimento, iniziare nuovamente
dal principio.
Se il movimento del cristallo si inverte e il finestrino non può essere chiuso o aperto
completamente, far controllare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un altro professionista debitamente qualificato ed
attrezzato.
1
2
3
4
5
6

2363-5. Apertura e chiusura dei finestrini
HILUX_OM_OM71247L_(EL)

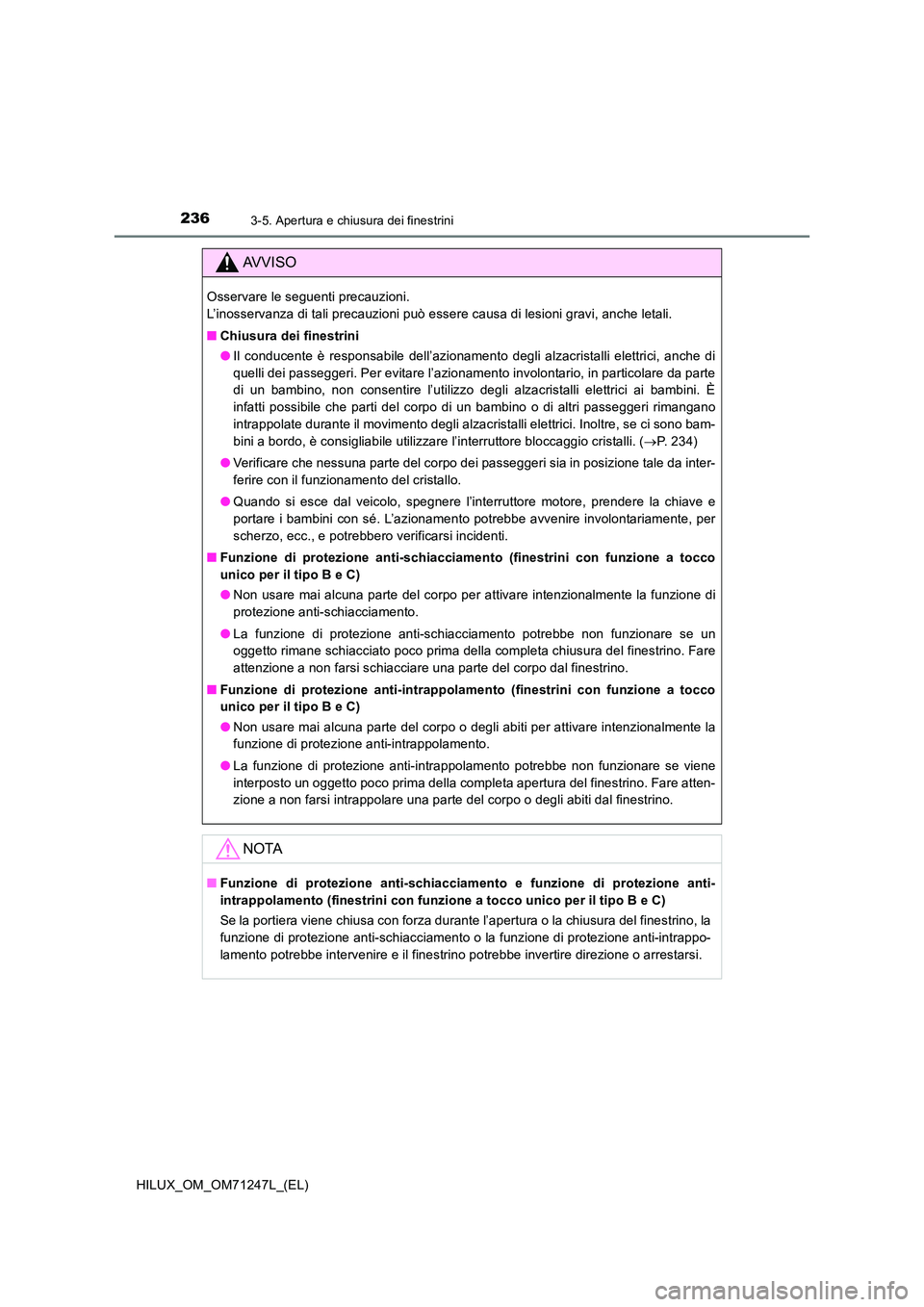

AVVISO
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
■ Chiusura dei finestrini
● Il conducente è responsabile dell’azionamento degli alzacristalli elettrici, anche di
quelli dei passeggeri. Per evitare l’azionamento involontario, in particolare da parte
di un bambino, non consentire l’utilizzo degli alzacristalli elettrici ai bambini. È
infatti possibile che parti del corpo di un bambino o di altri passeggeri rimangano
intrappolate durante il movimento degli alzacristalli elettrici. Inoltre, se ci sono bam-
bini a bordo, è consigliabile utilizzare l’interruttore bloccaggio cristalli. ( P. 234)
● Verificare che nessuna parte del corpo dei passeggeri sia in posizione tale da inter-
ferire con il funzionamento del cristallo.
● Quando si esce dal veicolo, spegnere l’interruttore motore, prendere la chiave e
portare i bambini con sé. L’azionamento potrebbe avvenire involontariamente, per
scherzo, ecc., e potrebbero verificarsi incidenti.
■ Funzione di protezione anti-schiacciamento (finestrini con funzione a tocco
unico per il tipo B e C)
● Non usare mai alcuna parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
● La funzione di protezione anti-schiacciamento potrebbe non funzionare se un
oggetto rimane schiacciato poco prima della completa chiusura del finestrino. Fare
attenzione a non farsi schiacciare una parte del corpo dal finestrino.
■ Funzione di protezione anti-intrappolamento (finestrini con funzione a tocco
unico per il tipo B e C)
● Non usare mai alcuna parte del corpo o degli abiti per attivare intenzionalmente la
funzione di protezione anti-intrappolamento.
● La funzione di protezione anti-intrappolamento potrebbe non funzionare se viene
interposto un oggetto poco prima della completa apertura del finestrino. Fare atten-
zione a non farsi intrappolare una parte del corpo o degli abiti dal finestrino.
NOTA
■ Funzione di protezione anti-schiacciamento e funzione di protezione anti-
intrappolamento (finestrini con funzione a tocco unico per il tipo B e C)
Se la portiera viene chiusa con forza durante l’apertura o la chiusura del finestrino, la
funzione di protezione anti-schiacciamento o la funzione di protezione anti-intrappo-
lamento potrebbe intervenire e il finestrino potrebbe invertire direzione o arrestarsi.

237
3
3-5. Apertura e chiusura dei finestrini
Funzionamento di ciascun componente
HILUX_OM_OM71247L_(EL)

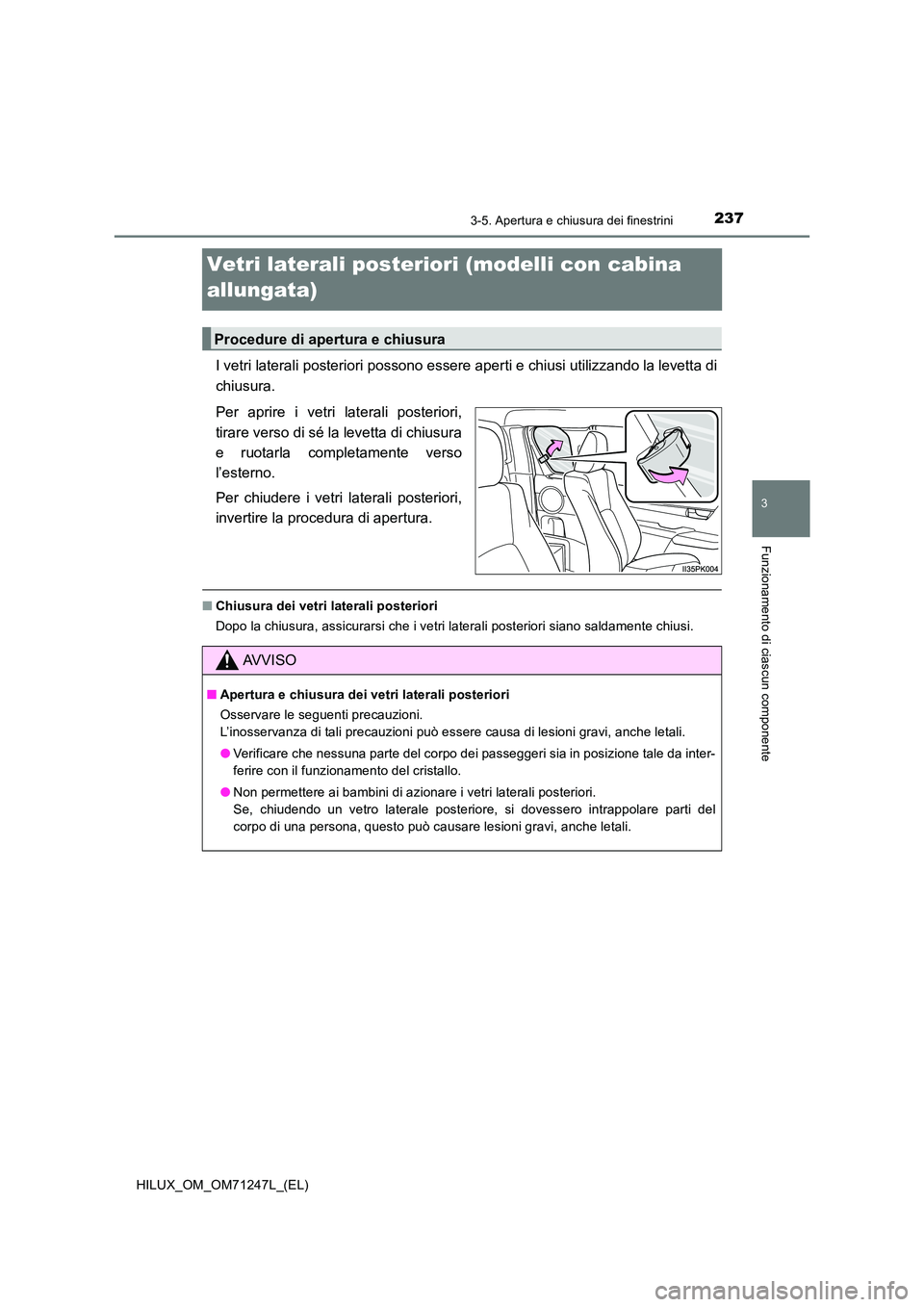

Vetri laterali posteriori (modelli con cabina
allungata)
I vetri laterali posteriori possono essere aperti e chiusi utilizzando la levetta di
chiusura.
Per aprire i vetri laterali posteriori,
tirare verso di sé la levetta di chiusura
e ruotarla completamente verso
l’esterno.
Per chiudere i vetri laterali posteriori,
invertire la procedura di apertura.
■ Chiusura dei vetri laterali posteriori
Dopo la chiusura, assicurarsi che i vetri laterali posteriori siano saldamente chiusi.
Procedure di apertura e chiusura
AVVISO
■ Apertura e chiusura dei vetri laterali posteriori
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
● Verificare che nessuna parte del corpo dei passeggeri sia in posizione tale da inter-
ferire con il funzionamento del cristallo.
● Non permettere ai bambini di azionare i vetri laterali posteriori.
Se, chiudendo un vetro laterale posteriore, si dovessero intrappolare parti del
corpo di una persona, questo può causare lesioni gravi, anche letali.

2383-5. Apertura e chiusura dei finestrini
HILUX_OM_OM71247L_(EL)

239

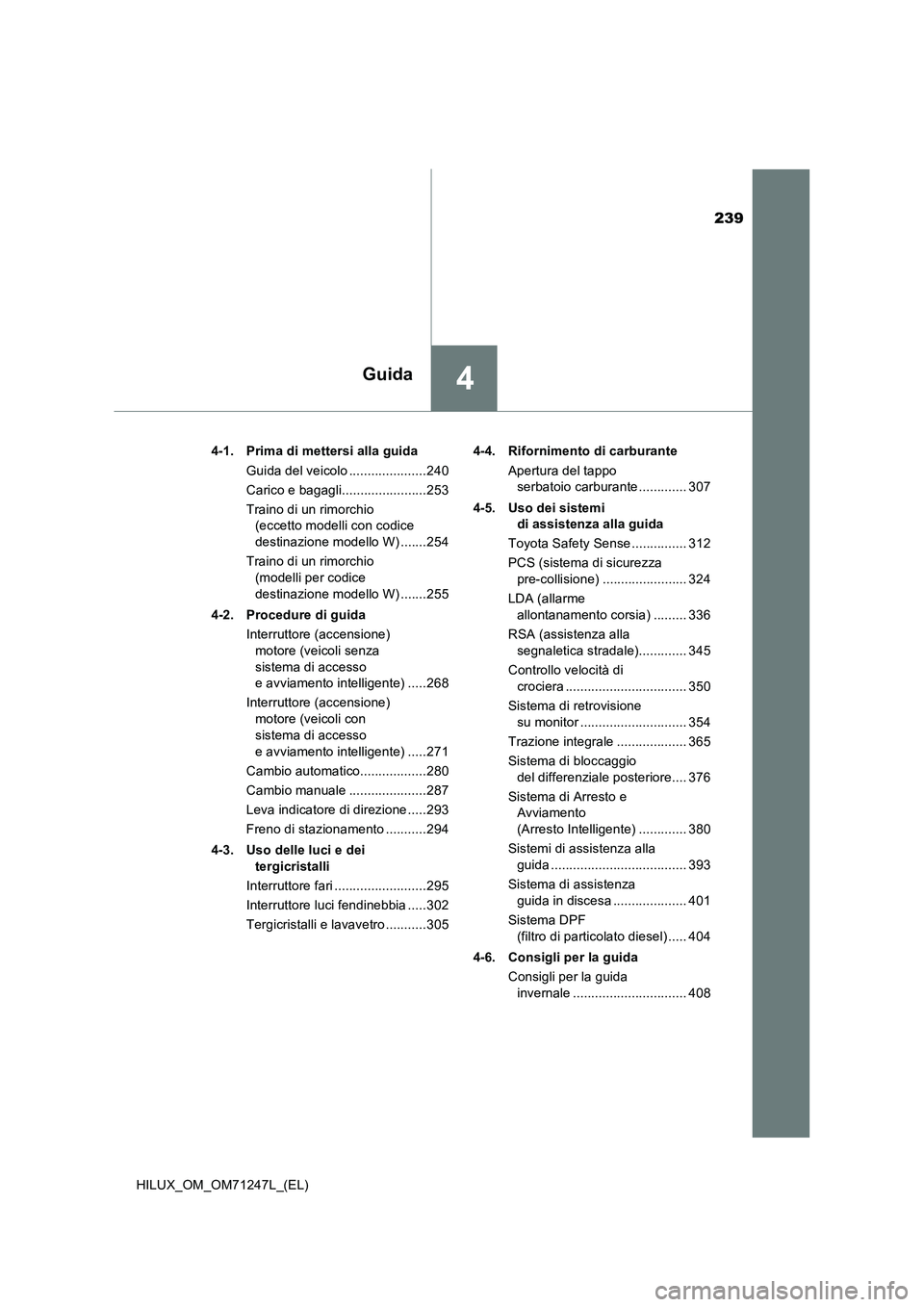

4Guida
HILUX_OM_OM71247L_(EL)4-1. Prima di mettersi alla guida
Guida del veicolo .....................240
Carico e bagagli.......................253
Traino di un rimorchio
(eccetto modelli con codice
destinazione modello W) .......254
Traino di un rimorchio
(modelli per codice
destinazione modello W) .......255
4-2. Procedure di guida
Interruttore (accensione)
motore (veicoli senza
sistema di accesso
e avviamento intelligente) .....268
Interruttore (accensione)
motore (veicoli con
sistema di accesso
e avviamento intelligente) .....271
Cambio automatico..................280
Cambio manuale .....................287
Leva indicatore di direzione .....293
Freno di stazionamento ...........294
4-3. Uso delle luci e dei
tergicristalli
Interruttore fari .........................295
Interruttore luci fendinebbia .....302
Tergicristalli e lavavetro ...........3054-4. Rifornimento di carburante
Apertura del tappo
serbatoio carburante ............. 307
4-5. Uso dei sistemi
di assistenza alla guida
Toyota Safety Sense ............... 312
PCS (sistema di sicurezza
pre-collisione) ....................... 324
LDA (allarme
allontanamento corsia) ......... 336
RSA (assistenza alla
segnaletica stradale)............. 345
Controllo velocità di
crociera ................................. 350
Sistema di retrovisione
su monitor ............................. 354
Trazione integrale ................... 365
Sistema di bloccaggio
del differenziale posteriore.... 376
Sistema di Arresto e
Avviamento
(Arresto Intelligente) ............. 380
Sistemi di assistenza alla
guida ..................................... 393
Sistema di assistenza
guida in discesa .................... 401
Sistema DPF
(filtro di particolato diesel) ..... 404
4-6. Consigli per la guida
Consigli per la guida
invernale ............................... 408

2404-1. Prima di mettersi alla guida
HILUX_OM_OM71247L_(EL)

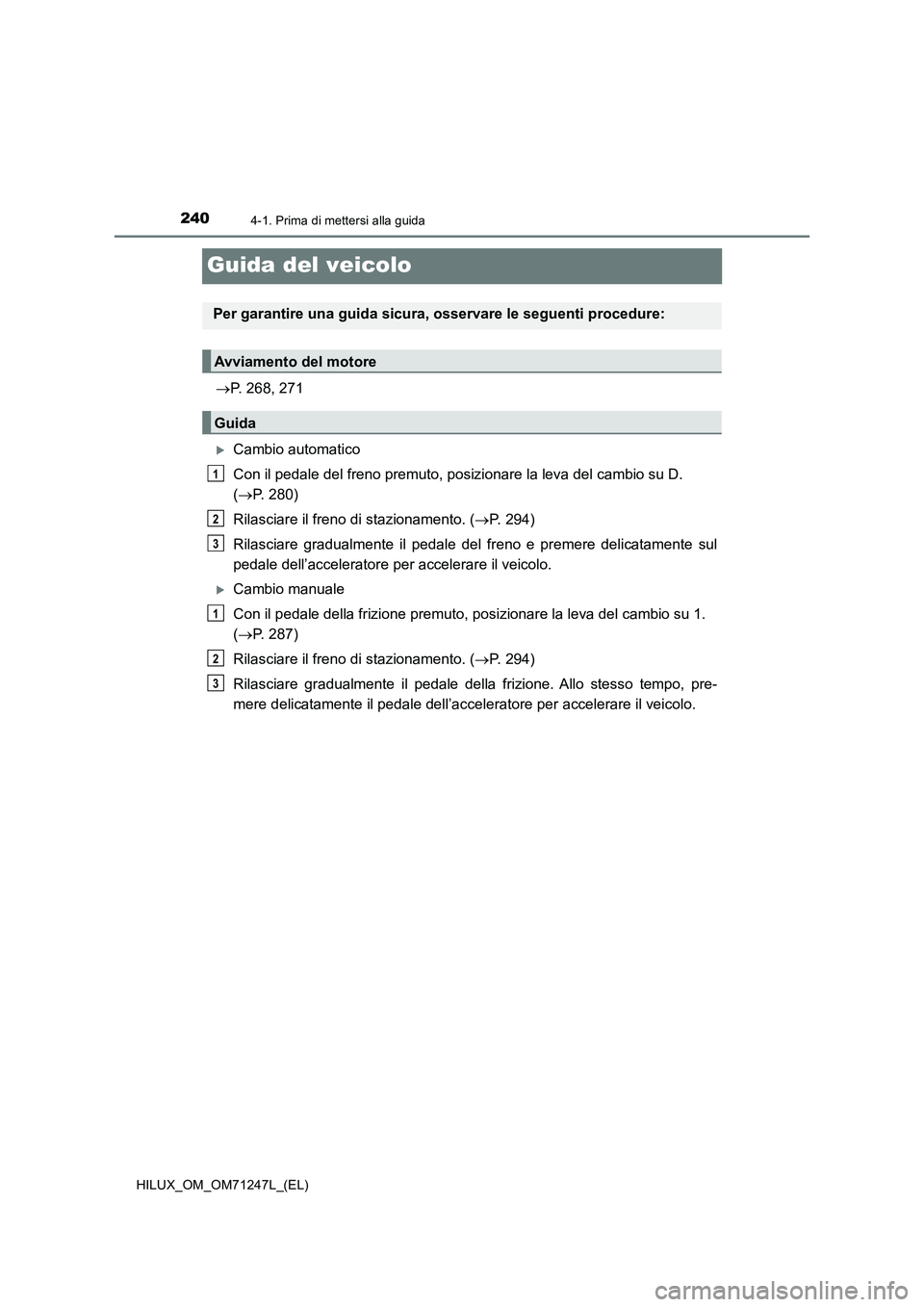

Guida del veicolo
P. 268, 271
Cambio automatico
Con il pedale del freno premuto, posizionare la leva del cambio su D.
(P. 280)
Rilasciare il freno di stazionamento. (P. 294)
Rilasciare gradualmente il pedale del freno e premere delicatamente sul
pedale dell’acceleratore per accelerare il veicolo.
Cambio manuale
Con il pedale della frizione premuto, posizionare la leva del cambio su 1.
(P. 287)
Rilasciare il freno di stazionamento. (P. 294)
Rilasciare gradualmente il pedale della frizione. Allo stesso tempo, pre-
mere delicatamente il pedale dell’acceleratore per accelerare il veicolo.
Per garantire una guida sicura, osservare le seguenti procedure:
Avviamento del motore
Guida
1
2
3
1
2
3
