5697-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
7
Manutenzione e cura

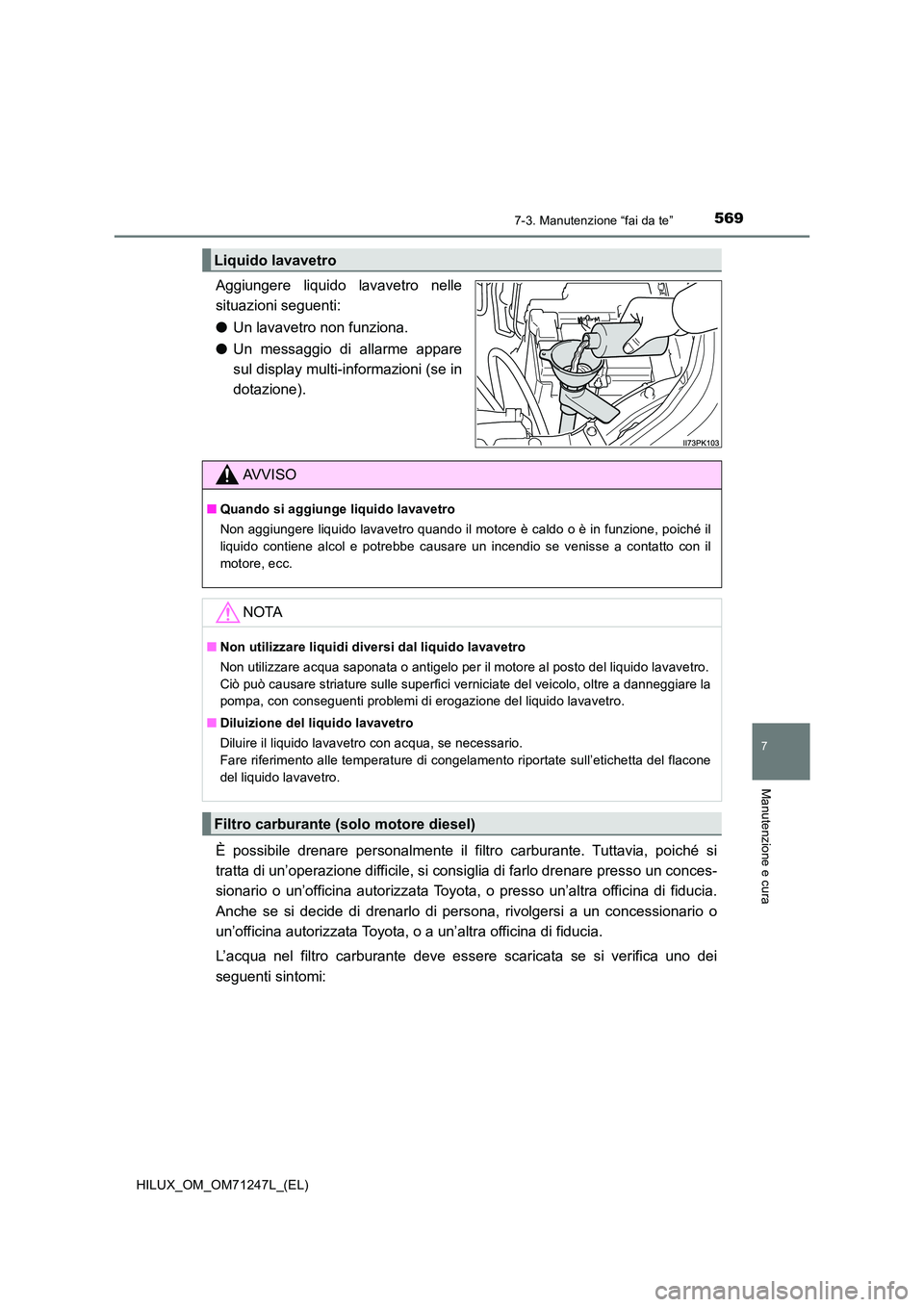

Aggiungere liquido lavavetro nelle
situazioni seguenti:
● Un lavavetro non funziona.
● Un messaggio di allarme appare
sul display multi-informazioni (se in
dotazione).
È possibile drenare personalmente il filtro carburante. Tuttavia, poiché si
tratta di un’operazione difficile, si consiglia di farlo drenare presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Anche se si decide di drenarlo di persona, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
L’acqua nel filtro carburante deve essere scaricata se si verifica uno dei
seguenti sintomi:
Liquido lavavetro
AVVISO
■ Quando si aggiunge liquido lavavetro
Non aggiungere liquido lavavetro quando il motore è caldo o è in funzione, poiché il
liquido contiene alcol e potrebbe causare un incendio se venisse a contatto con il
motore, ecc.
NOTA
■ Non utilizzare liquidi diversi dal liquido lavavetro
Non utilizzare acqua saponata o antigelo per il motore al posto del liquido lavavetro.
Ciò può causare striature sulle superfici verniciate del veicolo, oltre a danneggiare la
pompa, con conseguenti problemi di erogazione del liquido lavavetro.
■ Diluizione del liquido lavavetro
Diluire il liquido lavavetro con acqua, se necessario.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del flacone
del liquido lavavetro.
Filtro carburante (solo motore diesel)

5707-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)

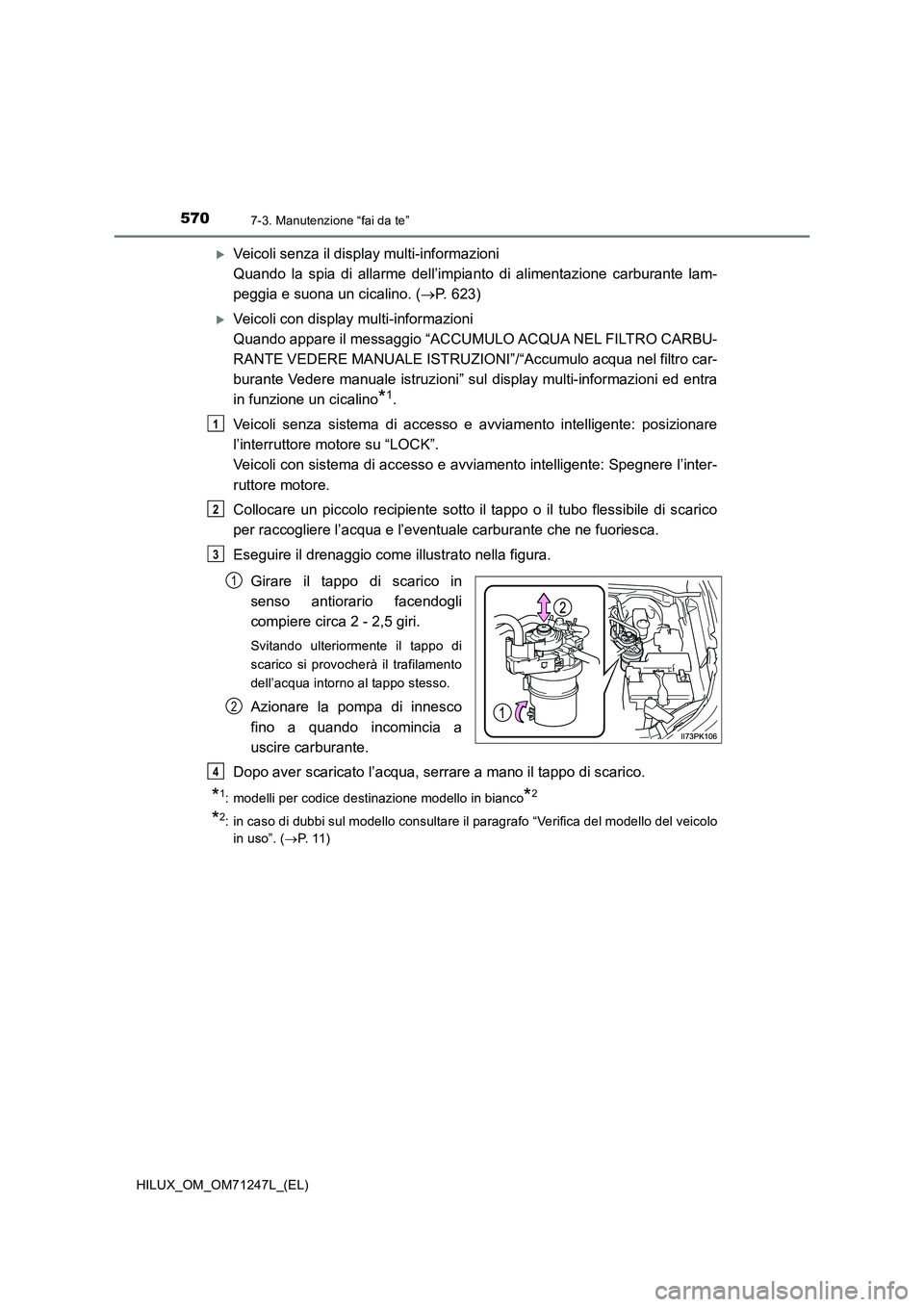

Veicoli senza il display multi-informazioni
Quando la spia di allarme dell’impianto di alimentazione carburante lam-
peggia e suona un cicalino. ( P. 623)
Veicoli con display multi-informazioni
Quando appare il messaggio “ACCUMULO ACQUA NEL FILTRO CARBU-
RANTE VEDERE MANUALE ISTRUZIONI”/“Accumulo acqua nel filtro car-
burante Vedere manuale istruzioni” sul display multi-informazioni ed entra
in funzione un cicalino*1.
Veicoli senza sistema di accesso e avviamento intelligente: posizionare
l’interruttore motore su “LOCK”.
Veicoli con sistema di accesso e avviamento intelligente: Spegnere l’inter-
ruttore motore.
Collocare un piccolo recipiente sotto il tappo o il tubo flessibile di scarico
per raccogliere l’acqua e l’eventuale carburante che ne fuoriesca.
Eseguire il drenaggio come illustrato nella figura.
Girare il tappo di scarico in
senso antiorario facendogli
compiere circa 2 - 2,5 giri.
Svitando ulteriormente il tappo di
scarico si provocherà il trafilamento
dell’acqua intorno al tappo stesso.
Azionare la pompa di innesco
fino a quando incomincia a
uscire carburante.
Dopo aver scaricato l’acqua, serrare a mano il tappo di scarico.
*1: modelli per codice destinazione modello in bianco*2
*2: in caso di dubbi sul modello consultare il paragrafo “Verifica del modello del veicolo
in uso”. ( P. 1 1 )
1
2
3
1
2
4

5717-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
7
Manutenzione e cura

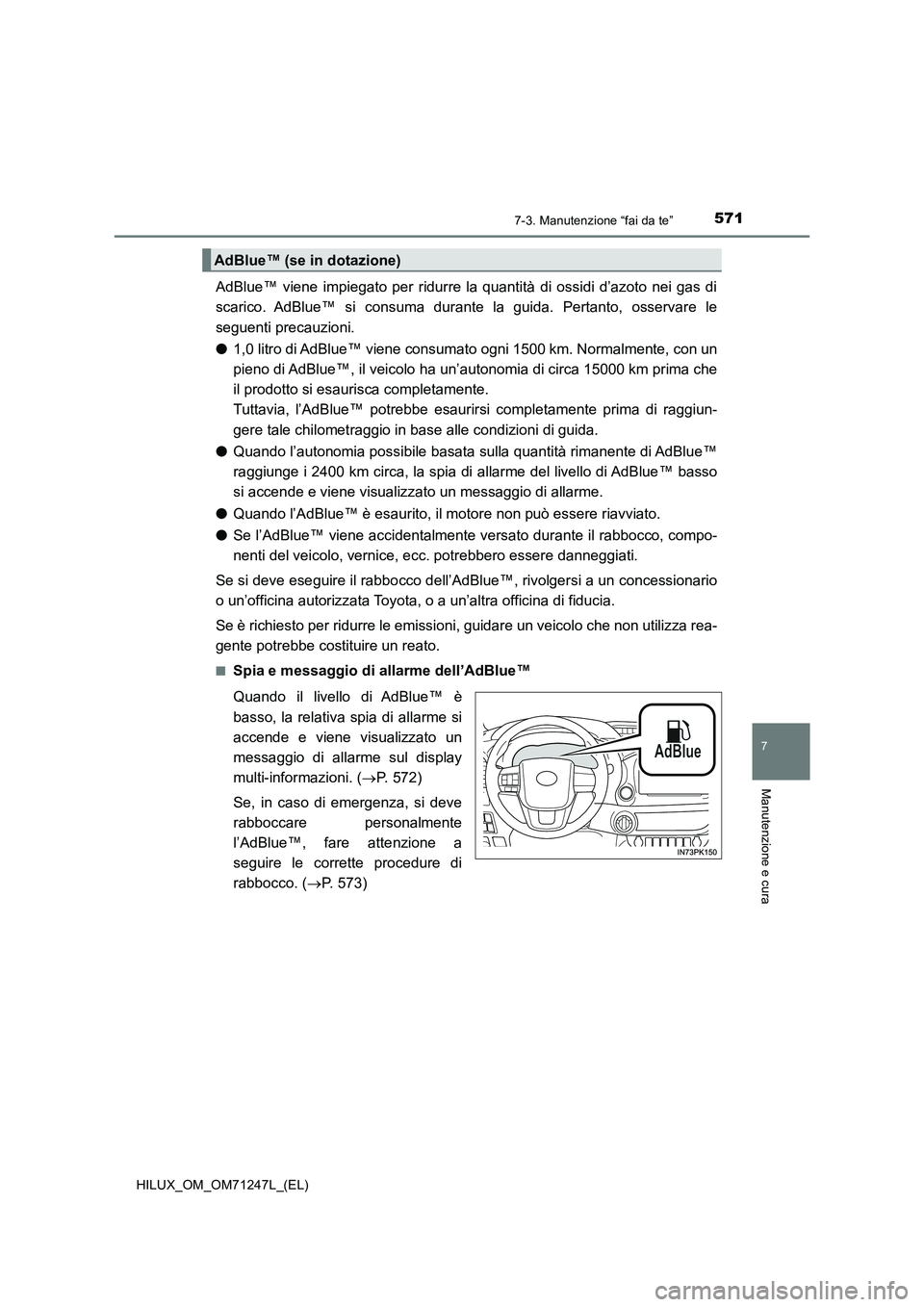

AdBlue™ viene impiegato per ridurre la quantità di ossidi d’azoto nei gas di
scarico. AdBlue™ si consuma durante la guida. Pertanto, osservare le
seguenti precauzioni.
●1,0 litro di AdBlue™ viene consumato ogni 1500 km. Normalmente, con un
pieno di AdBlue™, il veicolo ha un’autonomia di circa 15000 km prima che
il prodotto si esaurisca completamente.
Tuttavia, l’AdBlue™ potrebbe esaurirsi completamente prima di raggiun-
gere tale chilometraggio in base alle condizioni di guida.
●Quando l’autonomia possibile basata sulla quantità rimanente di AdBlue™
raggiunge i 2400 km circa, la spia di allarme del livello di AdBlue™ basso
si accende e viene visualizzato un messaggio di allarme.
●Quando l’AdBlue™ è esaurito, il motore non può essere riavviato.
●Se l’AdBlue™ viene accidentalmente versato durante il rabbocco, compo-
nenti del veicolo, vernice, ecc. potrebbero essere danneggiati.
Se si deve eseguire il rabbocco dell’AdBlue™, rivolgersi a un concessionario
o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Se è richiesto per ridurre le emissioni, guidare un veicolo che non utilizza rea-
gente potrebbe costituire un reato.
■Spia e messaggio di allarme dell’AdBlue™
Quando il livello di AdBlue™ è
basso, la relativa spia di allarme si
accende e viene visualizzato un
messaggio di allarme sul display
multi-informazioni. (P. 572)
Se, in caso di emergenza, si deve
rabboccare personalmente
l’AdBlue™, fare attenzione a
seguire le corrette procedure di
rabbocco. (P. 573)
AdBlue™ (se in dotazione)

5727-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)

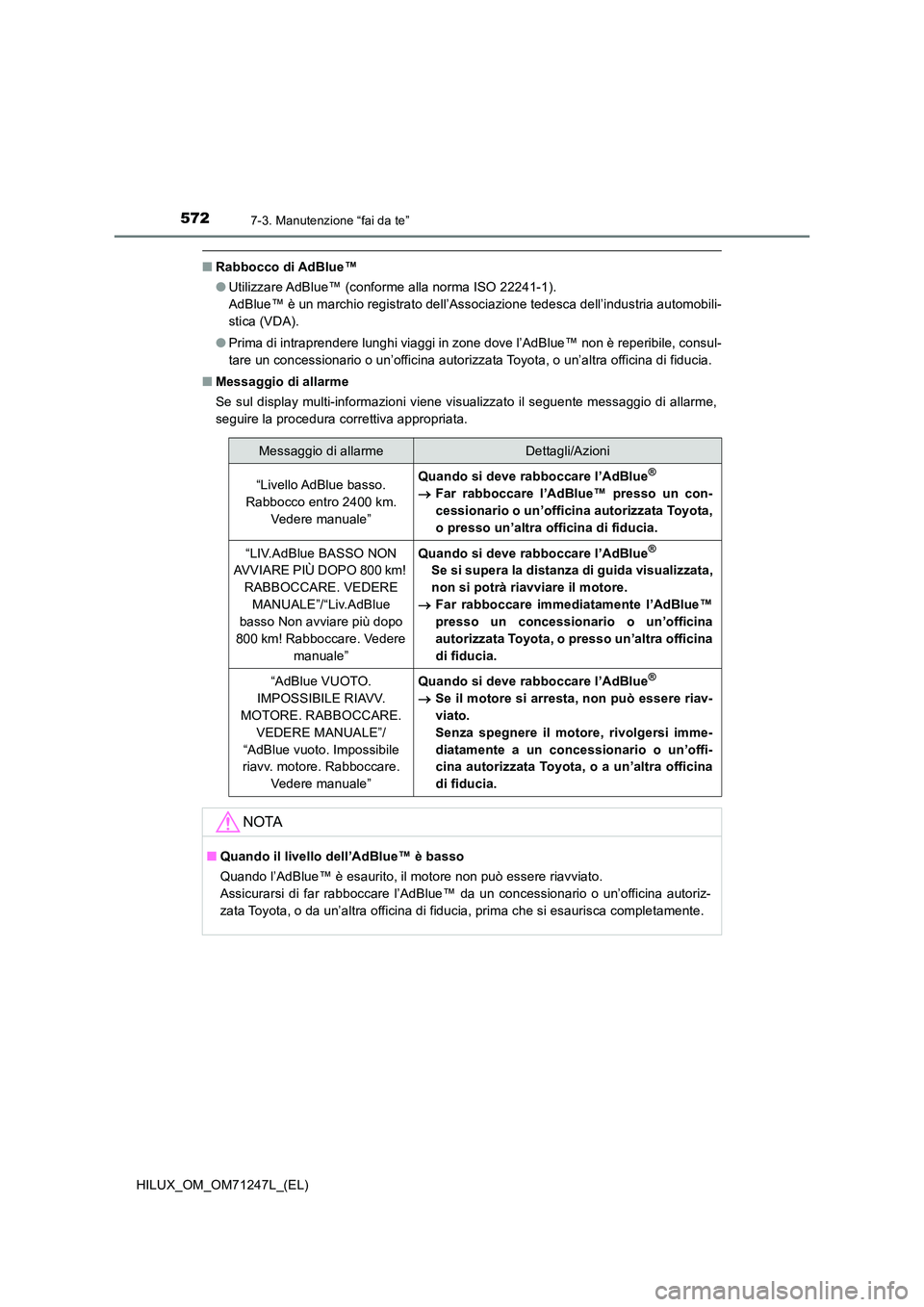

■Rabbocco di AdBlue™
● Utilizzare AdBlue™ (conforme alla norma ISO 22241-1).
AdBlue™ è un marchio registrato dell’Associazione tedesca dell’industria automobili-
stica (VDA).
● Prima di intraprendere lunghi viaggi in zone dove l’AdBlue™ non è reperibile, consul-
tare un concessionario o un’officina autorizzata Toyota, o un’altra officina di fiducia.
■ Messaggio di allarme
Se sul display multi-informazioni viene visualizzato il seguente messaggio di allarme,
seguire la procedura correttiva appropriata.
Messaggio di allarmeDettagli/Azioni
“Livello AdBlue basso.
Rabbocco entro 2400 km.
Vedere manuale”
Quando si deve rabboccare l’AdBlue®
 Far rabboccare l’AdBlue™ presso un con-
cessionario o un’officina autorizzata Toyota,
o presso un’altra officina di fiducia.
“LIV.AdBlue BASSO NON
AVVIARE PIÙ DOPO 800 km!
RABBOCCARE. VEDERE
MANUALE”/“Liv.AdBlue
basso Non avviare più dopo
800 km! Rabboccare. Vedere
manuale”
Quando si deve rabboccare l’AdBlue®
Se si supera la distanza di guida visualizzata,
non si potrà riavviare il motore.
 Far rabboccare immediatamente l’AdBlue™
presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina
di fiducia.
“AdBlue VUOTO.
IMPOSSIBILE RIAVV.
MOTORE. RABBOCCARE.
VEDERE MANUALE”/
“AdBlue vuoto. Impossibile
riavv. motore. Rabboccare.
Vedere manuale”
Quando si deve rabboccare l’AdBlue®
 Se il motore si arresta, non può essere riav-
viato.
Senza spegnere il motore, rivolgersi imme-
diatamente a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra officina
di fiducia.
NOTA
■ Quando il livello dell’AdBlue™ è basso
Quando l’AdBlue™ è esaurito, il motore non può essere riavviato.
Assicurarsi di far rabboccare l’AdBlue™ da un concessionario o un’officina autoriz-
zata Toyota, o da un’altra officina di fiducia, prima che si esaurisca completamente.

5737-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
7
Manutenzione e cura

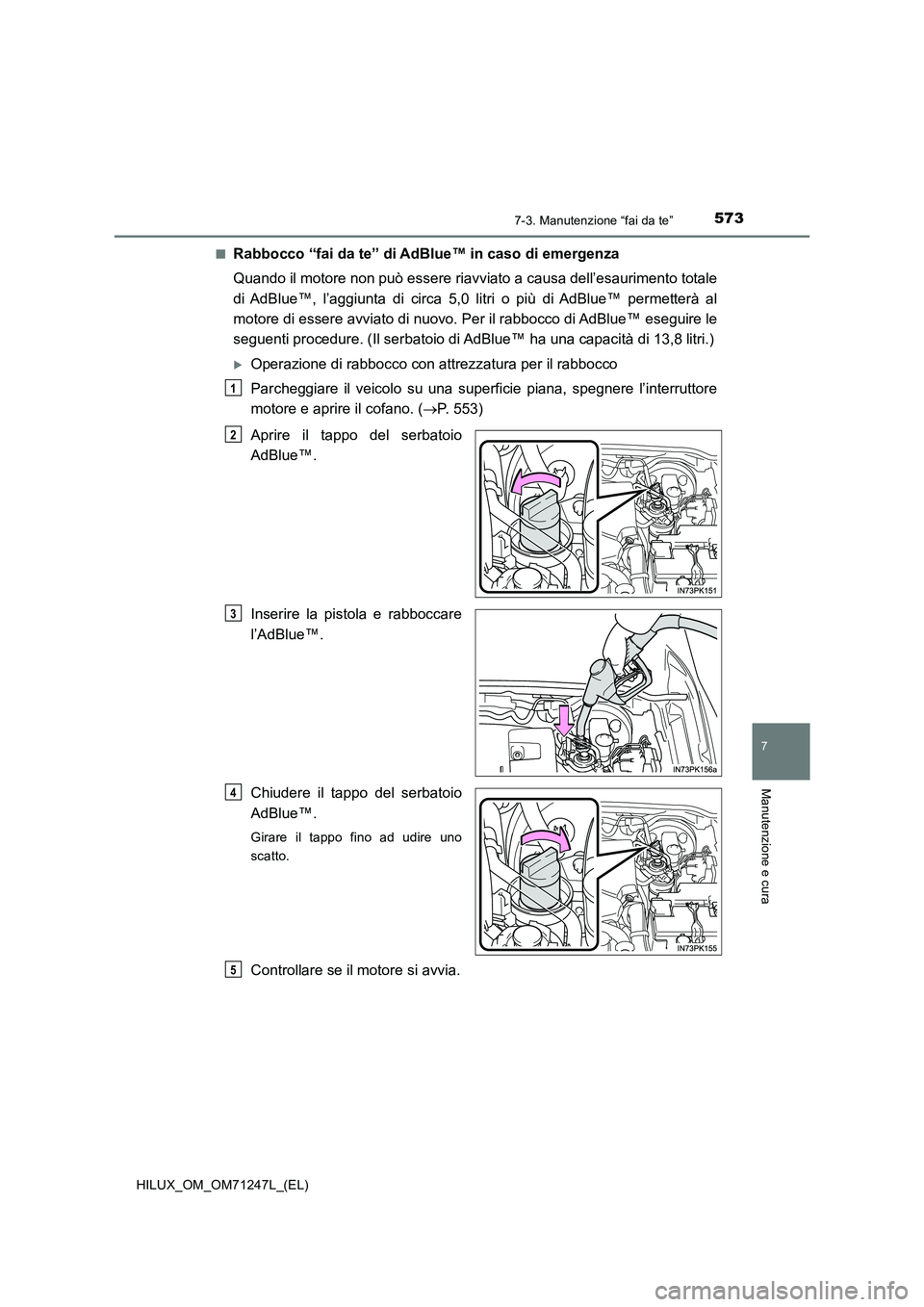

■Rabbocco “fai da te” di AdBlue™ in caso di emergenza
Quando il motore non può essere riavviato a causa dell’esaurimento totale
di AdBlue™, l’aggiunta di circa 5,0 li tri o più di AdBlue™ permetterà al
motore di essere avviato di nuovo. Per il rabbocco di AdBlue™ eseguire le
seguenti procedure. (Il serbatoio di AdBlue™ ha una capacità di 13,8 litri.)
Operazione di rabbocco con attrezzatura per il rabbocco
Parcheggiare il veicolo su una superficie piana, spegnere l’interruttore
motore e aprire il cofano. ( P. 553)
Aprire il tappo del serbatoio
AdBlue™.
Inserire la pistola e rabboccare
l’AdBlue™.
Chiudere il tappo del serbatoio
AdBlue™.
Girare il tappo fino ad udire uno
scatto.
Controllare se il motore si avvia.
1
2
3
4
5

5747-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)

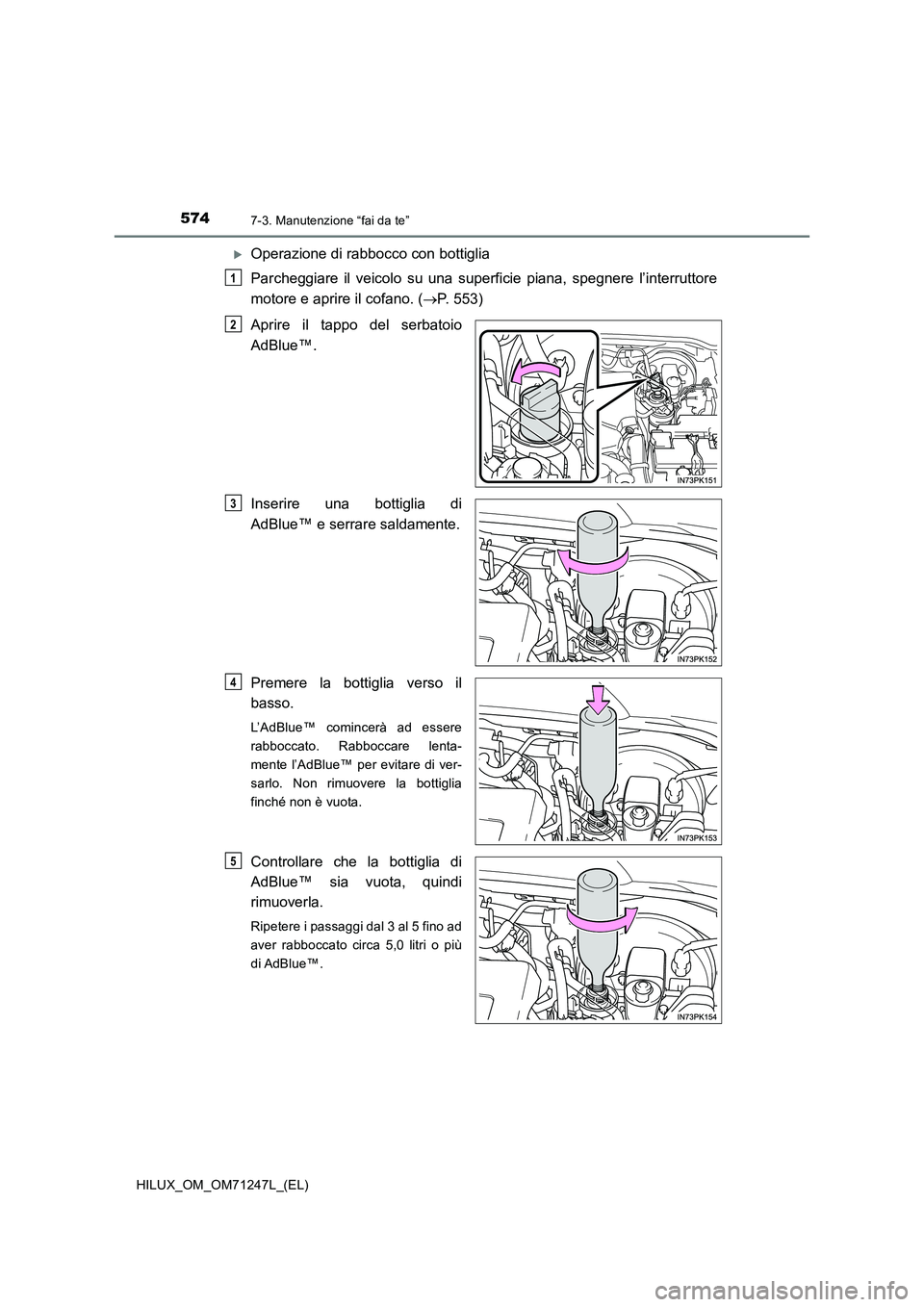

Operazione di rabbocco con bottiglia
Parcheggiare il veicolo su una superficie piana, spegnere l’interruttore
motore e aprire il cofano. ( P. 553)
Aprire il tappo del serbatoio
AdBlue™.
Inserire una bottiglia di
AdBlue™ e serrare saldamente.
Premere la bottiglia verso il
basso.
L’AdBlue™ comincerà ad essere
rabboccato. Rabboccare lenta-
mente l’AdBlue™ per evitare di ver-
sarlo. Non rimuovere la bottiglia
finché non è vuota.
Controllare che la bottiglia di
AdBlue™ sia vuota, quindi
rimuoverla.
Ripetere i passaggi dal 3 al 5 fino ad
aver rabboccato circa 5,0 litri o più
di AdBlue™.
1
2
3
4
5

5757-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)
7
Manutenzione e cura

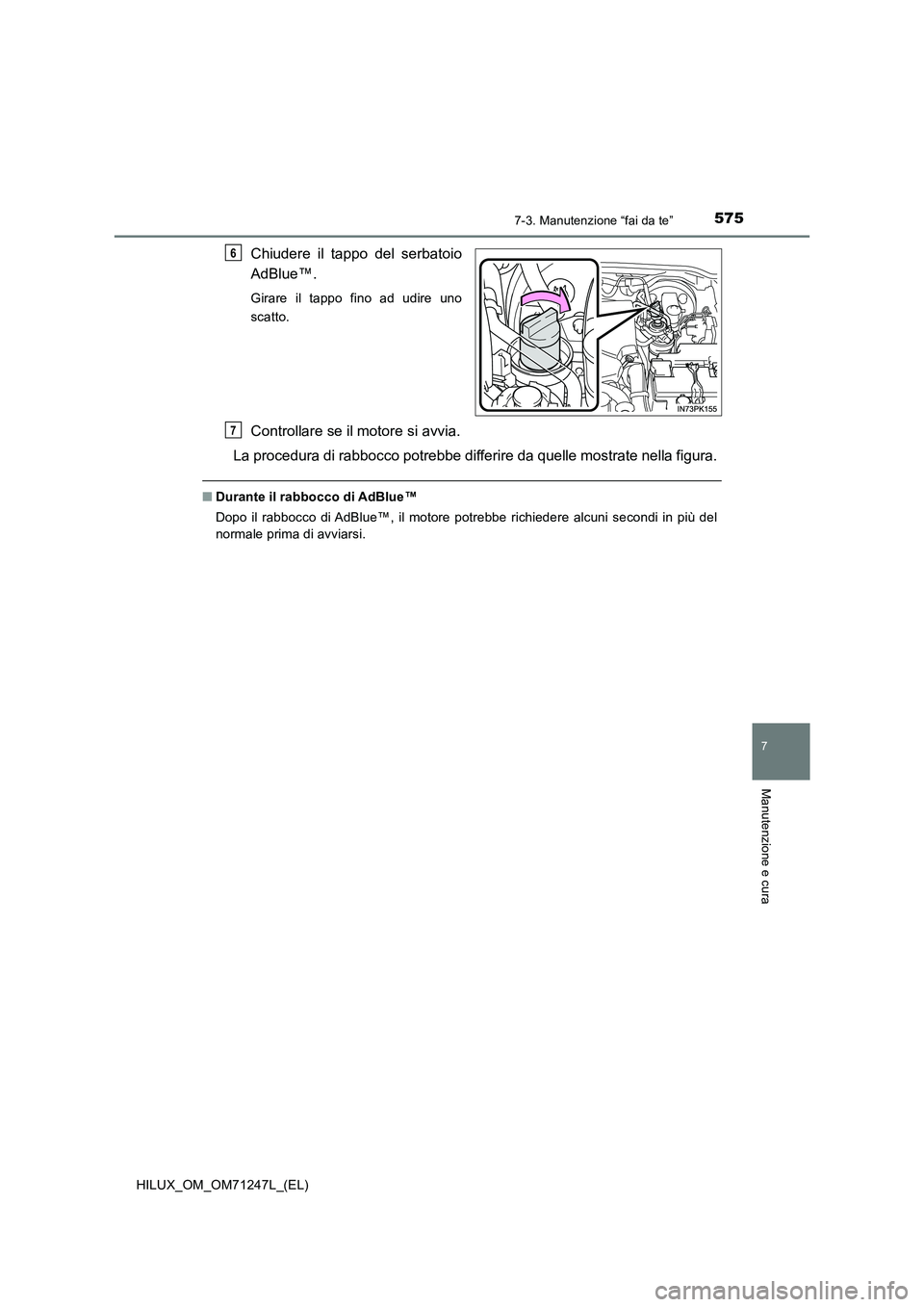

Chiudere il tappo del serbatoio
AdBlue™.
Girare il tappo fino ad udire uno
scatto.
Controllare se il motore si avvia.
La procedura di rabbocco potrebbe differire da quelle mostrate nella figura.
■ Durante il rabbocco di AdBlue™
Dopo il rabbocco di AdBlue™, il motore potrebbe richiedere alcuni secondi in più del
normale prima di avviarsi.
6
7

5767-3. Manutenzione “fai da te”
HILUX_OM_OM71247L_(EL)

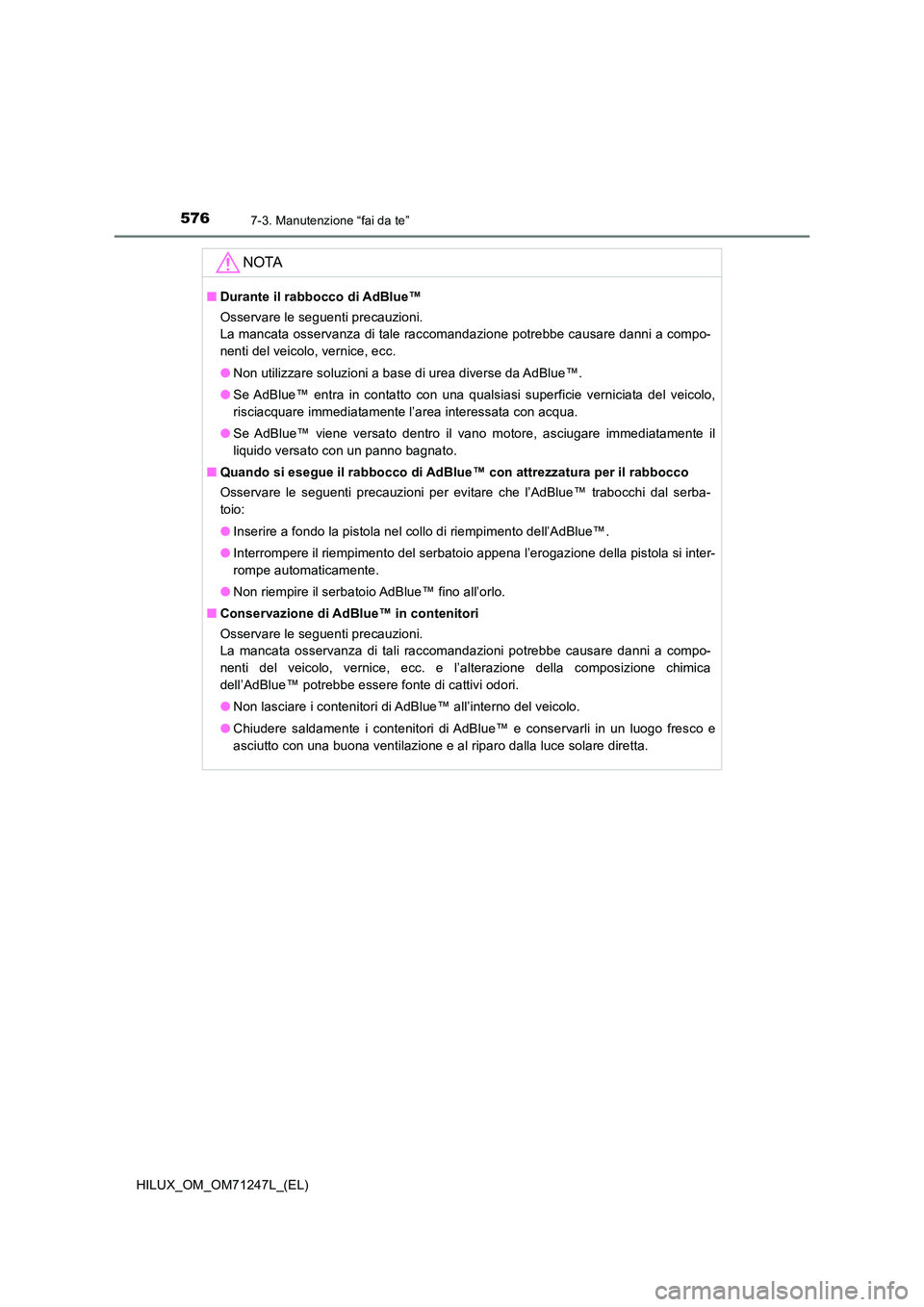

NOTA
■Durante il rabbocco di AdBlue™
Osservare le seguenti precauzioni.
La mancata osservanza di tale raccomandazione potrebbe causare danni a compo-
nenti del veicolo, vernice, ecc.
● Non utilizzare soluzioni a base di urea diverse da AdBlue™.
● Se AdBlue™ entra in contatto con una qualsiasi superficie verniciata del veicolo,
risciacquare immediatamente l’area interessata con acqua.
● Se AdBlue™ viene versato dentro il vano motore, asciugare immediatamente il
liquido versato con un panno bagnato.
■ Quando si esegue il rabbocco di AdBlue™ con attrezzatura per il rabbocco
Osservare le seguenti precauzioni per evitare che l’AdBlue™ trabocchi dal serba-
toio:
● Inserire a fondo la pistola nel collo di riempimento dell’AdBlue™.
● Interrompere il riempimento del serbatoio appena l’erogazione della pistola si inter-
rompe automaticamente.
● Non riempire il serbatoio AdBlue™ fino all’orlo.
■ Conservazione di AdBlue™ in contenitori
Osservare le seguenti precauzioni.
La mancata osservanza di tali raccomandazioni potrebbe causare danni a compo-
nenti del veicolo, vernice, ecc. e l’alterazione della composizione chimica
dell’AdBlue™ potrebbe essere fonte di cattivi odori.
● Non lasciare i contenitori di AdBlue™ all’interno del veicolo.
● Chiudere saldamente i contenitori di AdBlue™ e conservarli in un luogo fresco e
asciutto con una buona ventilazione e al riparo dalla luce solare diretta.
