2017 TOYOTA HILUX Manuale duso (in Italian)

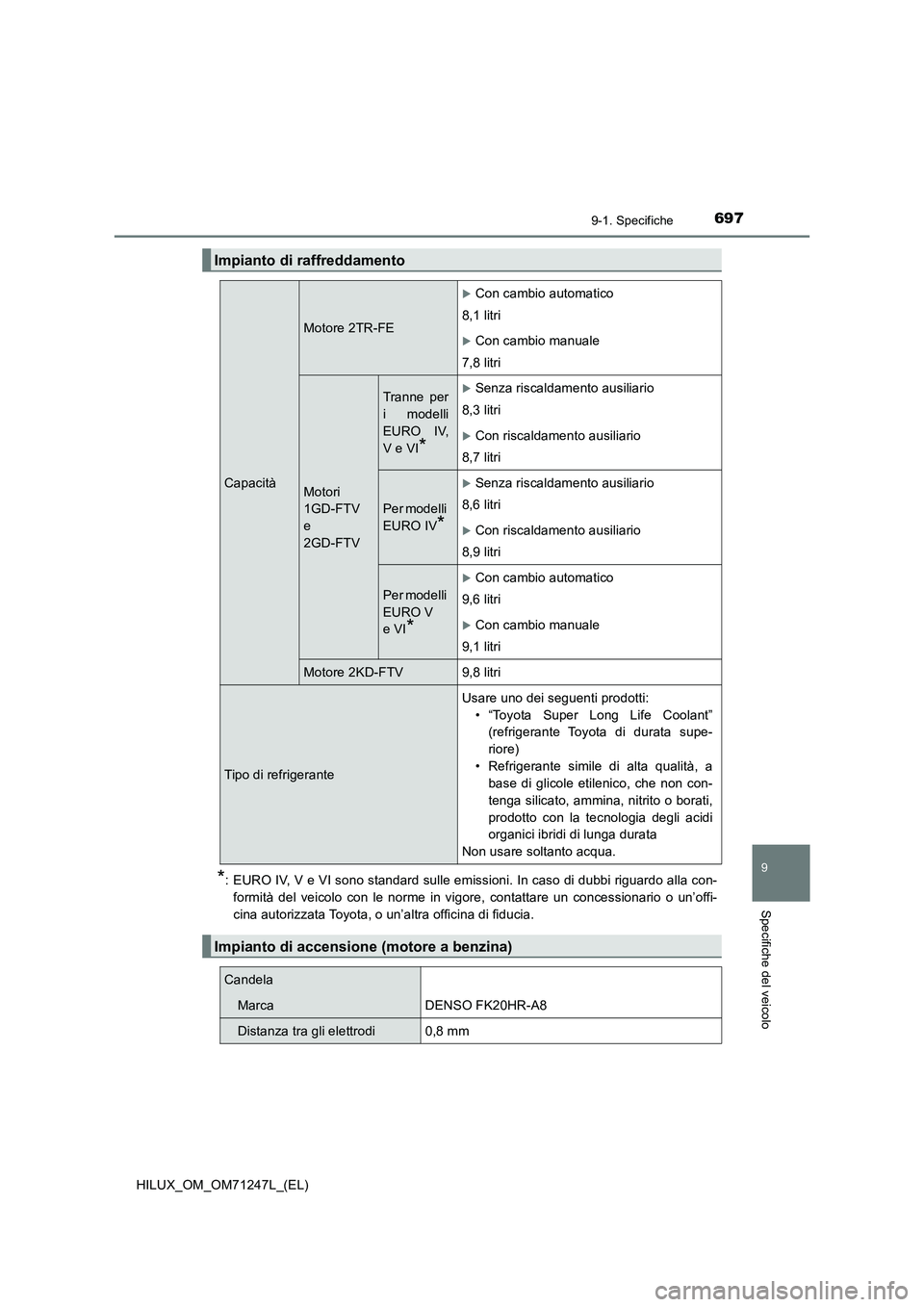

697
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
*: EURO IV, V e VI sono standard sulle emissioni. In caso di dubbi riguardo alla con-
formità del veicolo con le norme in vigore, contattare un concessionario o un’offi-
cina autorizzata Toyota, o un’altra officina di fiducia.
Impianto di raffreddamento
Capacità
Motore 2TR-FE
Con cambio automatico
8,1 litri
Con cambio manuale
7,8 litri
Motori
1GD-FTV
e
2GD-FTV
Tranne per
i modelli
EURO IV,
V e VI
*
Senza riscaldamento ausiliario
8,3 litri
Con riscaldamento ausiliario
8,7 litri
Per modelli
EURO IV
*
Senza riscaldamento ausiliario
8,6 litri
Con riscaldamento ausiliario
8,9 litri
Per modelli
EURO V
e VI
*
Con cambio automatico
9,6 litri
Con cambio manuale
9,1 litri
Motore 2KD-FTV9,8 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant”
(refrigerante Toyota di durata supe-
riore)
• Refrigerante simile di alta qualità, a
base di glicole etilenico, che non con-
tenga silicato, ammina, nitrito o borati,
prodotto con la tecnologia degli acidi
organici ibridi di lunga durata
Non usare soltanto acqua.
Impianto di accensione (motore a benzina)
Candela
MarcaDENSO FK20HR-A8
Distanza tra gli elettrodi0,8 mm

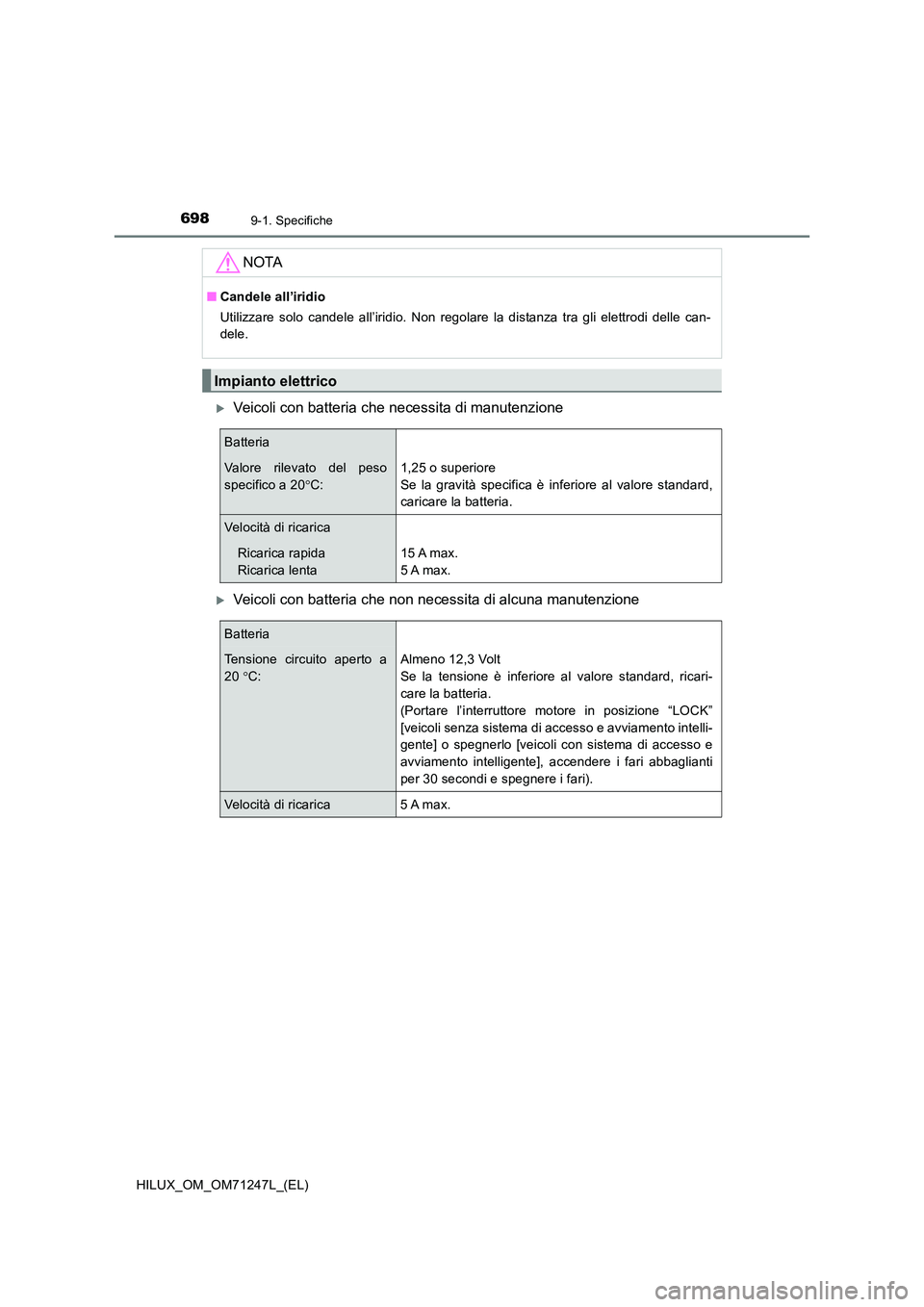

6989-1. Specifiche
HILUX_OM_OM71247L_(EL)
Veicoli con batteria che necessita di manutenzione
Veicoli con batteria che non necessita di alcuna manutenzione
NOTA
■Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
Impianto elettrico
Batteria
Valore rilevato del peso
specifico a 20 C:
1,25 o superiore
Se la gravità specifica è inferiore al valore standard,
caricare la batteria.
Velocità di ricarica
Ricarica rapida
Ricarica lenta
15 A max.
5 A max.
Batteria
Tensione circuito aperto a
20 C:
Almeno 12,3 Volt
Se la tensione è inferiore al valore standard, ricari-
care la batteria.
(Portare l’interruttore motore in posizione “LOCK”
[veicoli senza sistema di accesso e avviamento intelli-
gente] o spegnerlo [veicoli con sistema di accesso e
avviamento intelligente], accendere i fari abbaglianti
per 30 secondi e spegnere i fari).
Velocità di ricarica 5 A max.

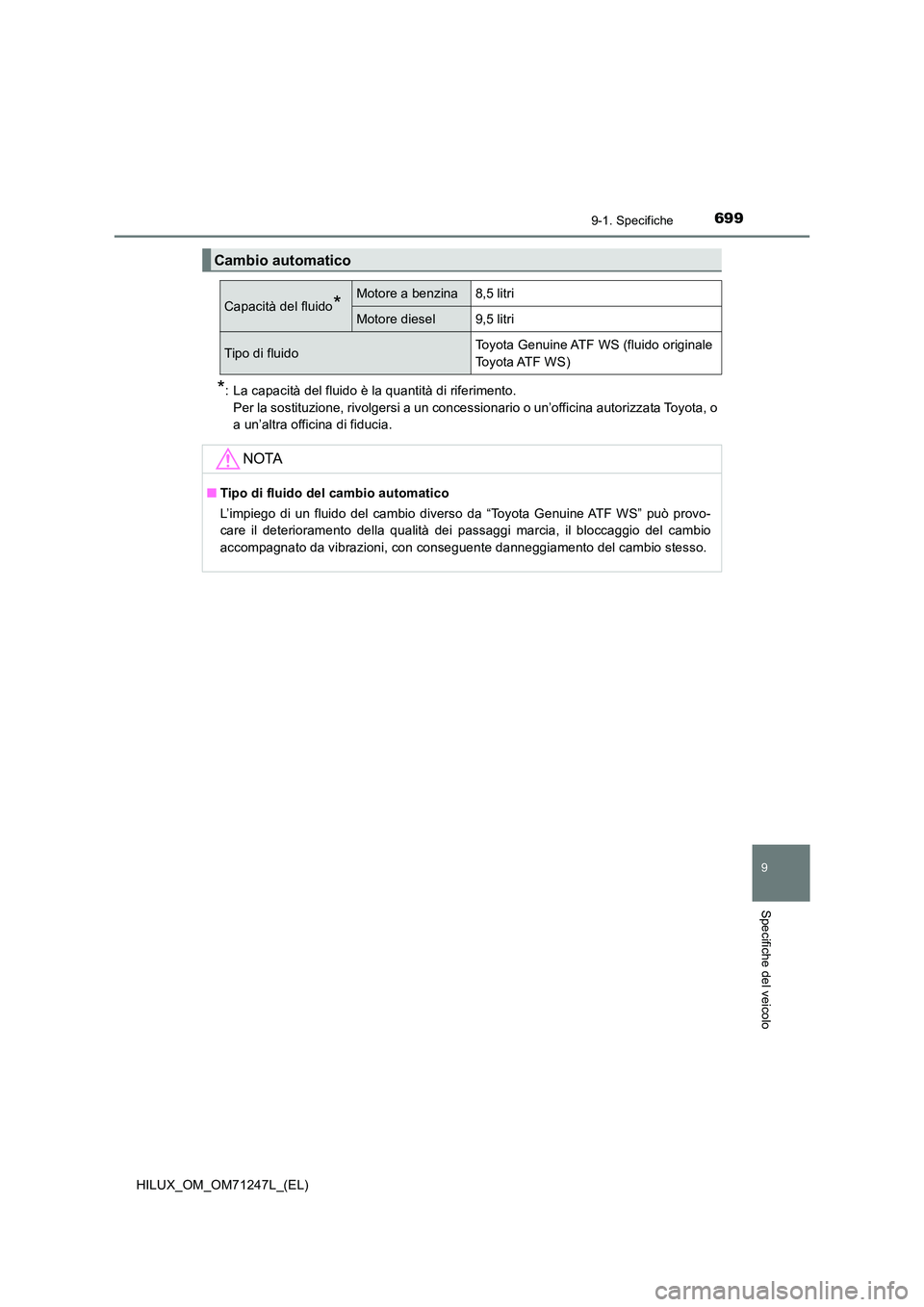

699
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
*: La capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o
a un’altra officina di fiducia.
Cambio automatico
Capacità del fluido*Motore a benzina8,5 litri
Motore diesel9,5 litri
Tipo di fluidoToyota Genuine ATF WS (fluido originale
Toyota ATF WS)
NOTA
■ Tipo di fluido del cambio automatico
L’impiego di un fluido del cambio diverso da “Toyota Genuine ATF WS” può provo-
care il deterioramento della qualità dei passaggi marcia, il bloccaggio del cambio
accompagnato da vibrazioni, con conseguente danneggiamento del cambio stesso.

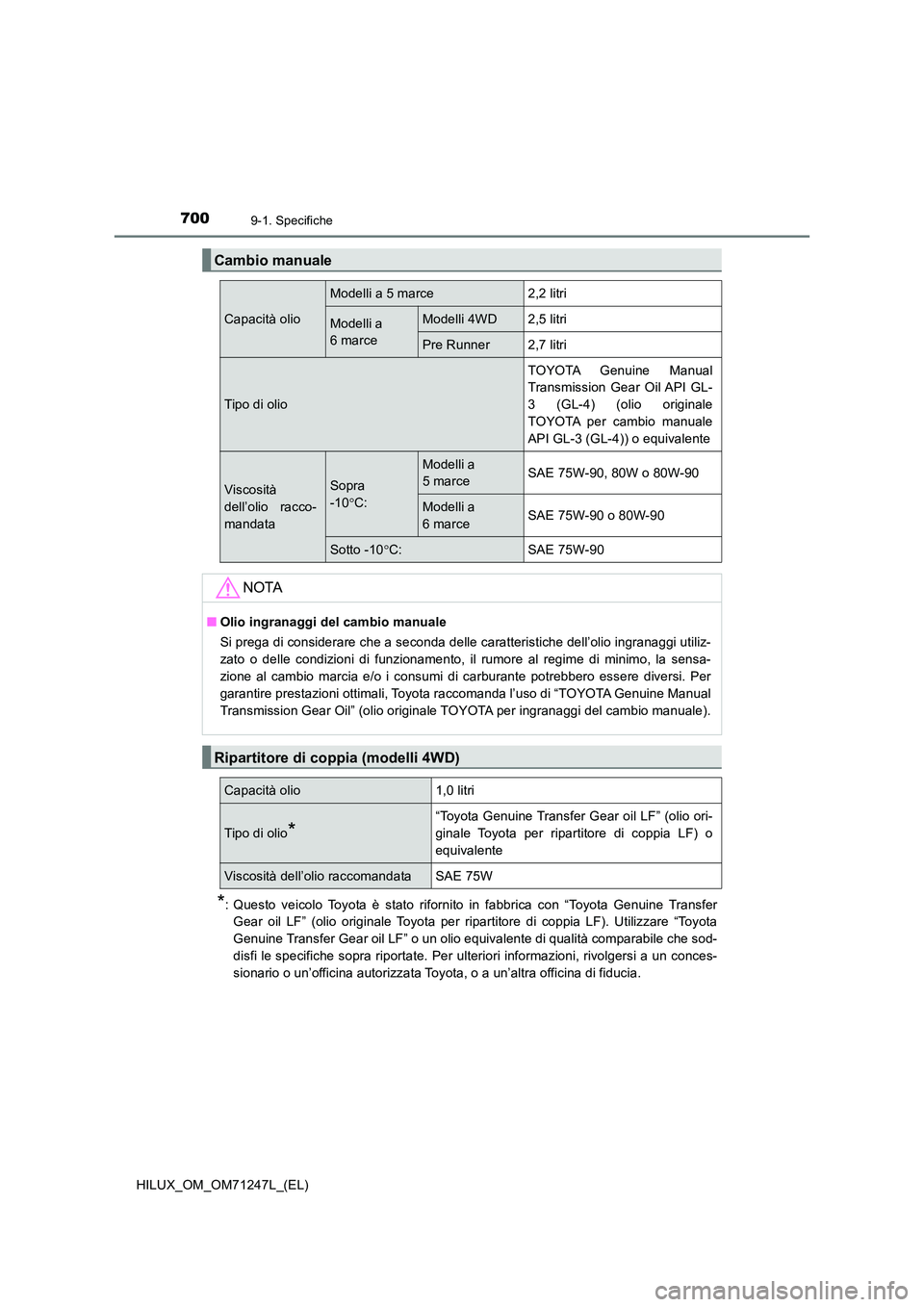

7009-1. Specifiche
HILUX_OM_OM71247L_(EL)
*: Questo veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Transfer
Gear oil LF” (olio originale Toyota per ripartitore di coppia LF). Utilizzare “Toyota
Genuine Transfer Gear oil LF” o un olio equivalente di qualità comparabile che sod-
disfi le specifiche sopra riportate. Per ulteriori informazioni, rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Cambio manuale
Capacità olio
Modelli a 5 marce 2,2 litri
Modelli a
6 marce
Modelli 4WD 2,5 litri
Pre Runner 2,7 litri
Tipo di olio
TOYOTA Genuine Manual
Transmission Gear Oil API GL-
3 (GL-4) (olio originale
TOYOTA per cambio manuale
API GL-3 (GL-4)) o equivalente
Viscosità
dell’olio racco-
mandata
Sopra
-10 C:
Modelli a
5marce SAE 75W-90, 80W o 80W-90
Modelli a
6marce SAE 75W-90 o 80W-90
Sotto -10 C: SAE 75W-90
NOTA
■Olio ingranaggi del cambio manuale
Si prega di considerare che a seconda delle caratteristiche dell’olio ingranaggi utiliz-
zato o delle condizioni di funzionamento, il rumore al regime di minimo, la sensa-
zione al cambio marcia e/o i consumi di carburante potrebbero essere diversi. Per
garantire prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine Manual
Transmission Gear Oil” (olio originale TOYOTA per ingranaggi del cambio manuale).
Ripartitore di coppia (modelli 4WD)
Capacità olio1,0 litri
Tipo di olio*
“Toyota Genuine Transfer Gear oil LF” (olio ori-
ginale Toyota per ripartitore di coppia LF) o
equivalente
Viscosità dell’olio raccomandataSAE 75W

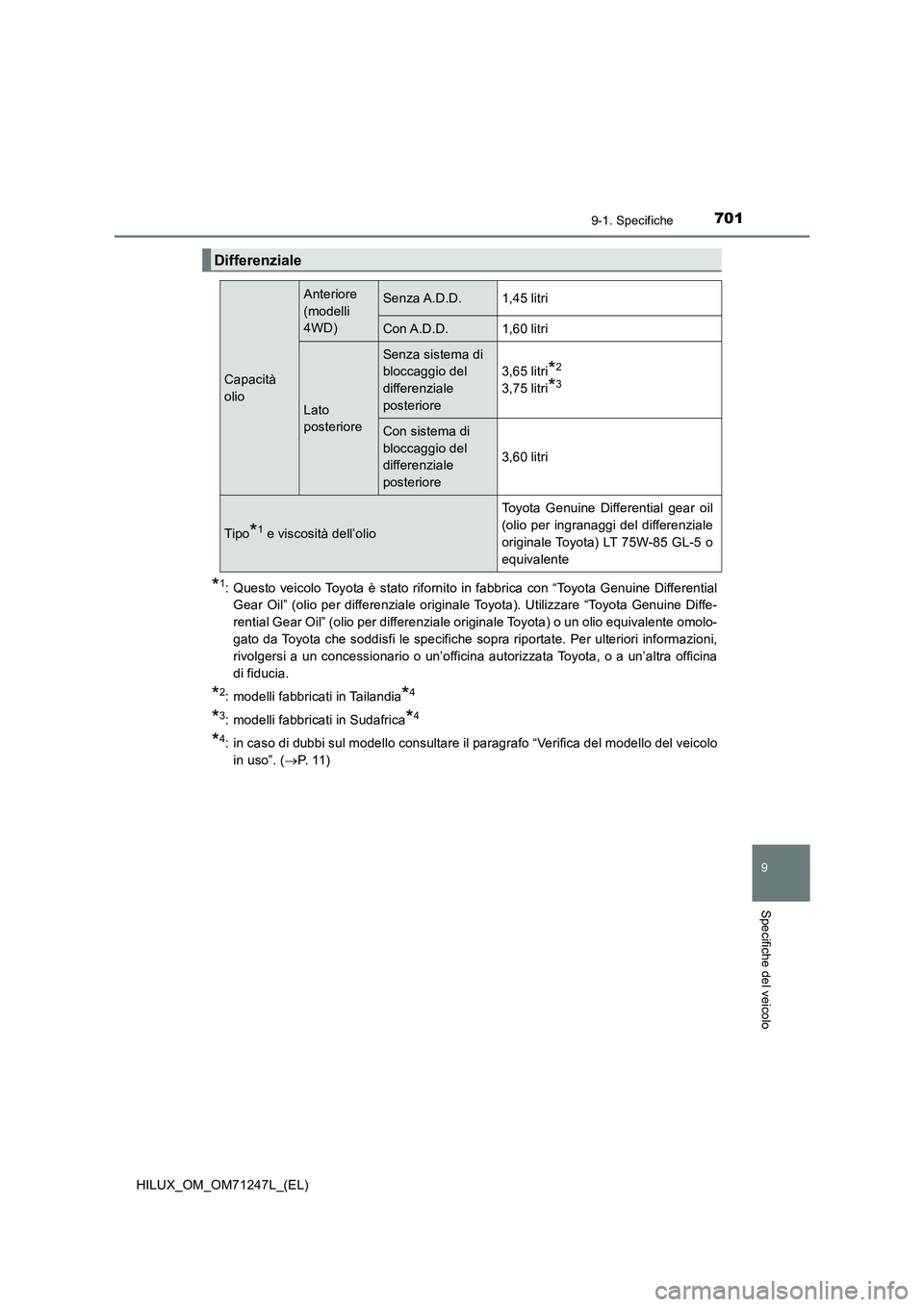

701
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
*1: Questo veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Differential
Gear Oil” (olio per differenziale originale Toyota). Utilizzare “Toyota Genuine Diffe-
rential Gear Oil” (olio per differenziale originale Toyota) o un olio equivalente omolo-
gato da Toyota che soddisfi le specifiche sopra riportate. Per ulteriori informazioni,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina
di fiducia.
*2: modelli fabbricati in Tailandia*4
*3: modelli fabbricati in Sudafrica*4
*4: in caso di dubbi sul modello consultare il paragrafo “Verifica del modello del veicolo
in uso”. (P. 1 1 )
Differenziale
Capacità
olio
Anteriore
(modelli
4WD)Senza A.D.D.1,45 litri
Con A.D.D.1,60 litri
Lato
posteriore
Senza sistema di
bloccaggio del
differenziale
posteriore
3,65 litri*2
3,75 litri*3
Con sistema di
bloccaggio del
differenziale
posteriore
3,60 litri
Tipo*1 e viscosità dell’olio
Toyota Genuine Differential gear oil
(olio per ingranaggi del differenziale
originale Toyota) LT 75W-85 GL-5 o
equivalente

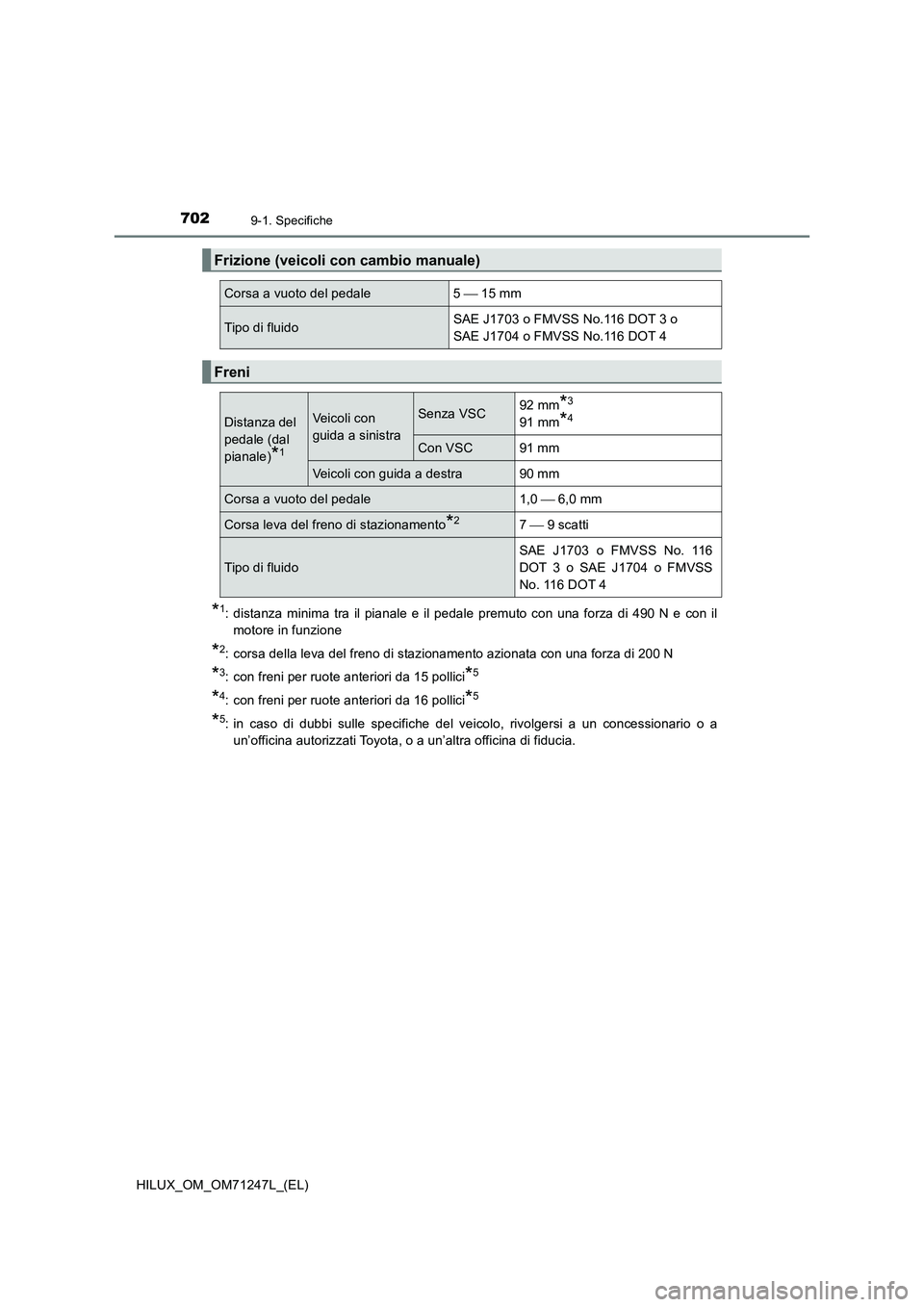

7029-1. Specifiche
HILUX_OM_OM71247L_(EL)
*1: distanza minima tra il pianale e il pedale premuto con una forza di 490 N e con il
motore in funzione
*2: corsa della leva del freno di stazionamento azionata con una forza di 200 N
*3: con freni per ruote anteriori da 15 pollici*5
*4: con freni per ruote anteriori da 16 pollici*5
*5: in caso di dubbi sulle specifiche del veicolo, rivolgersi a un concessionario o a
un’officina autorizzati Toyota, o a un’altra officina di fiducia.
Frizione (veicoli con cambio manuale)
Corsa a vuoto del pedale 5  15 mm
Tipo di fluidoSAE J1703 o FMVSS No.116 DOT 3 o
SAE J1704 o FMVSS No.116 DOT 4
Freni
Distanza del
pedale (dal
pianale)
*1
Veicoli con
guida a sinistraSenza VSC92 mm*3
91 mm*4
Con VSC91 mm
Veicoli con guida a destra90 mm
Corsa a vuoto del pedale1,0  6,0 mm
Corsa leva del freno di stazionamento*27  9 scatti
Tipo di fluido
SAE J1703 o FMVSS No. 116
DOT 3 o SAE J1704 o FMVSS
No. 116 DOT 4

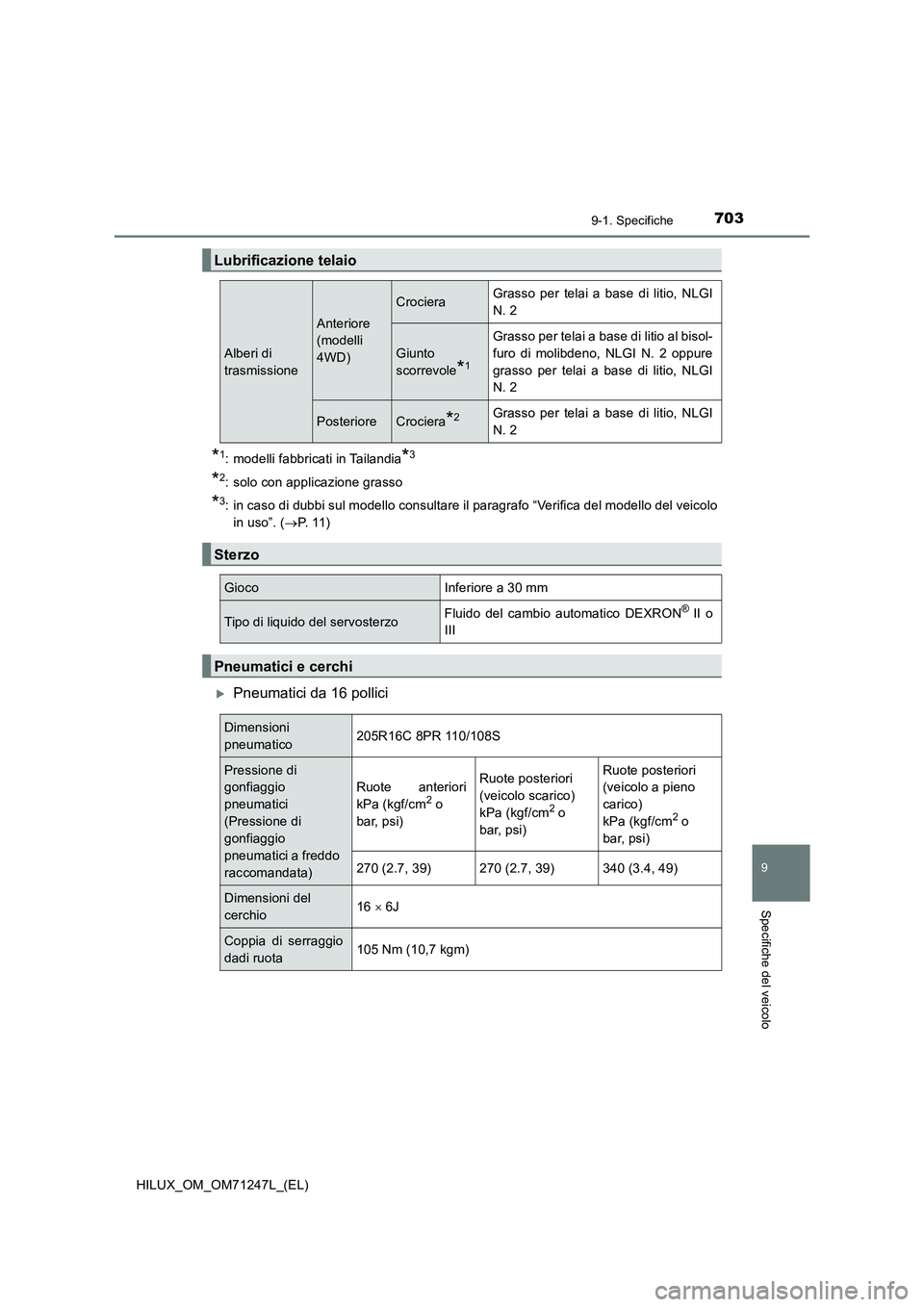

703
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)
*1: modelli fabbricati in Tailandia*3
*2: solo con applicazione grasso
*3: in caso di dubbi sul modello consultare il paragrafo “Verifica del modello del veicolo
in uso”. (P. 1 1 )
Pneumatici da 16 pollici
Lubrificazione telaio
Alberi di
trasmissione
Anteriore
(modelli
4WD)
CrocieraGrasso per telai a base di litio, NLGI
N. 2
Giunto
scorrevole
*1
Grasso per telai a base di litio al bisol-
furo di molibdeno, NLGI N. 2 oppure
grasso per telai a base di litio, NLGI
N. 2
PosterioreCrociera*2Grasso per telai a base di litio, NLGI
N. 2
Sterzo
GiocoInferiore a 30 mm
Tipo di liquido del servosterzoFluido del cambio automatico DEXRON® II o
III
Pneumatici e cerchi
Dimensioni
pneumatico205R16C 8PR 110/108S
Pressione di
gonfiaggio
pneumatici
(Pressione di
gonfiaggio
pneumatici a freddo
raccomandata)
Ruote anteriori
kPa (kgf/cm2 o
bar, psi)
Ruote posteriori
(veicolo scarico)
kPa (kgf/cm
2 o
bar, psi)
Ruote posteriori
(veicolo a pieno
carico)
kPa (kgf/cm
2 o
bar, psi)
270 (2.7, 39)270 (2.7, 39)340 (3.4, 49)
Dimensioni del
cerchio16  6J
Coppia di serraggio
dadi ruota105 Nm (10,7 kgm)

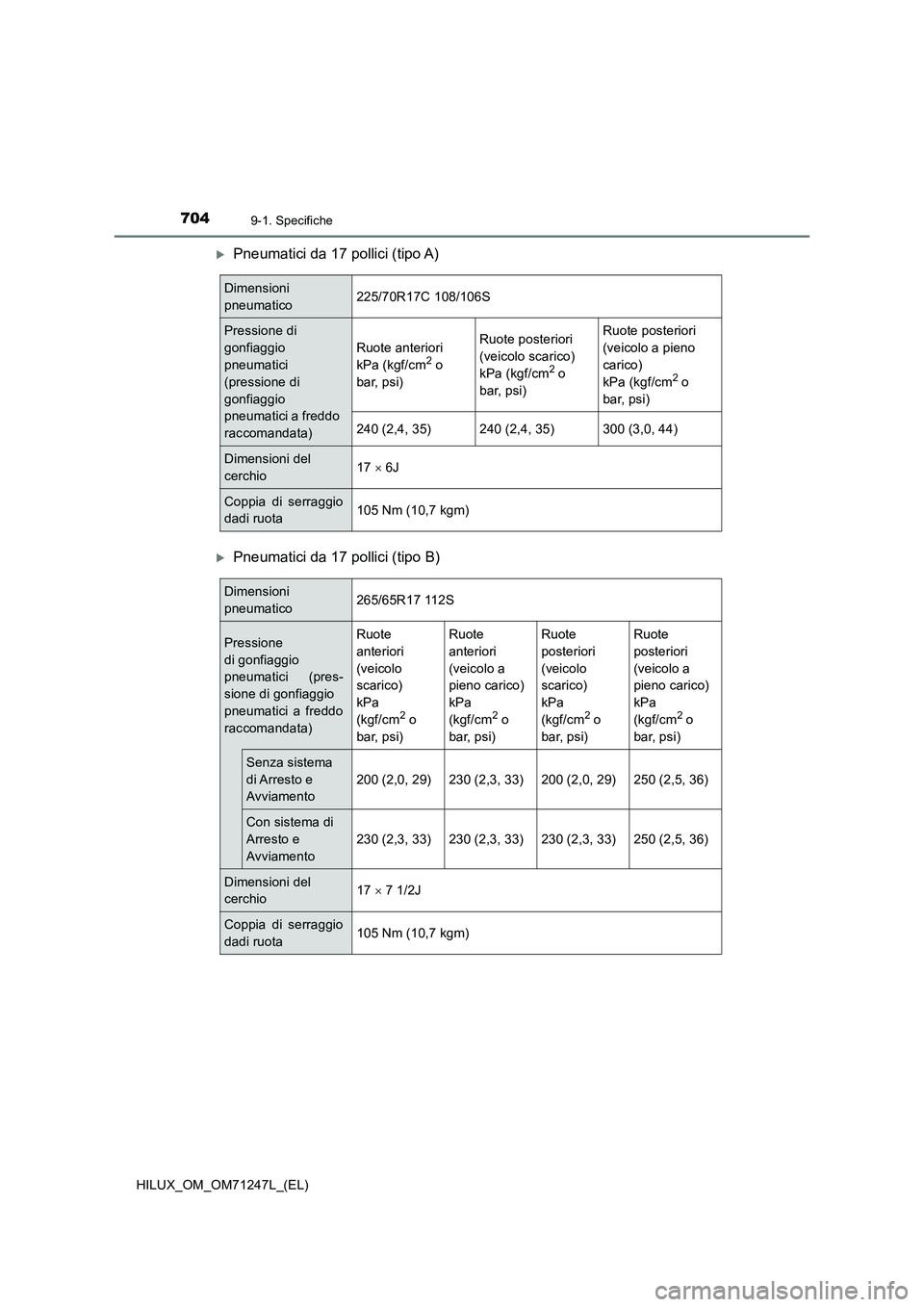

7049-1. Specifiche
HILUX_OM_OM71247L_(EL)
Pneumatici da 17 pollici (tipo A)
Pneumatici da 17 pollici (tipo B)
Dimensioni
pneumatico225/70R17C 108/106S
Pressione di
gonfiaggio
pneumatici
(pressione di
gonfiaggio
pneumatici a freddo
raccomandata)
Ruote anteriori
kPa (kgf/cm2 o
bar, psi)
Ruote posteriori
(veicolo scarico)
kPa (kgf/cm
2 o
bar, psi)
Ruote posteriori
(veicolo a pieno
carico)
kPa (kgf/cm
2 o
bar, psi)
240 (2,4, 35)240 (2,4, 35)300 (3,0, 44)
Dimensioni del
cerchio17  6J
Coppia di serraggio
dadi ruota105 Nm (10,7 kgm)
Dimensioni
pneumatico265/65R17 112S
Pressione
di gonfiaggio
pneumatici (pres-
sione di gonfiaggio
pneumatici a freddo
raccomandata)Ruote
anteriori
(veicolo
scarico)
kPa
(kgf/cm
2 o
bar, psi)
Ruote
anteriori
(veicolo a
pieno carico)
kPa
(kgf/cm
2 o
bar, psi)
Ruote
posteriori
(veicolo
scarico)
kPa
(kgf/cm
2 o
bar, psi)
Ruote
posteriori
(veicolo a
pieno carico)
kPa
(kgf/cm
2 o
bar, psi)
Senza sistema
di Arresto e
Avviamento
200 (2,0, 29)230 (2,3, 33)200 (2,0, 29)250 (2,5, 36)
Con sistema di
Arresto e
Avviamento
230 (2,3, 33)230 (2,3, 33)230 (2,3, 33)250 (2,5, 36)
Dimensioni del
cerchio17  7 1/2J
Coppia di serraggio
dadi ruota105 Nm (10,7 kgm)
