2017 TOYOTA HILUX Manuale duso (in Italian)

673

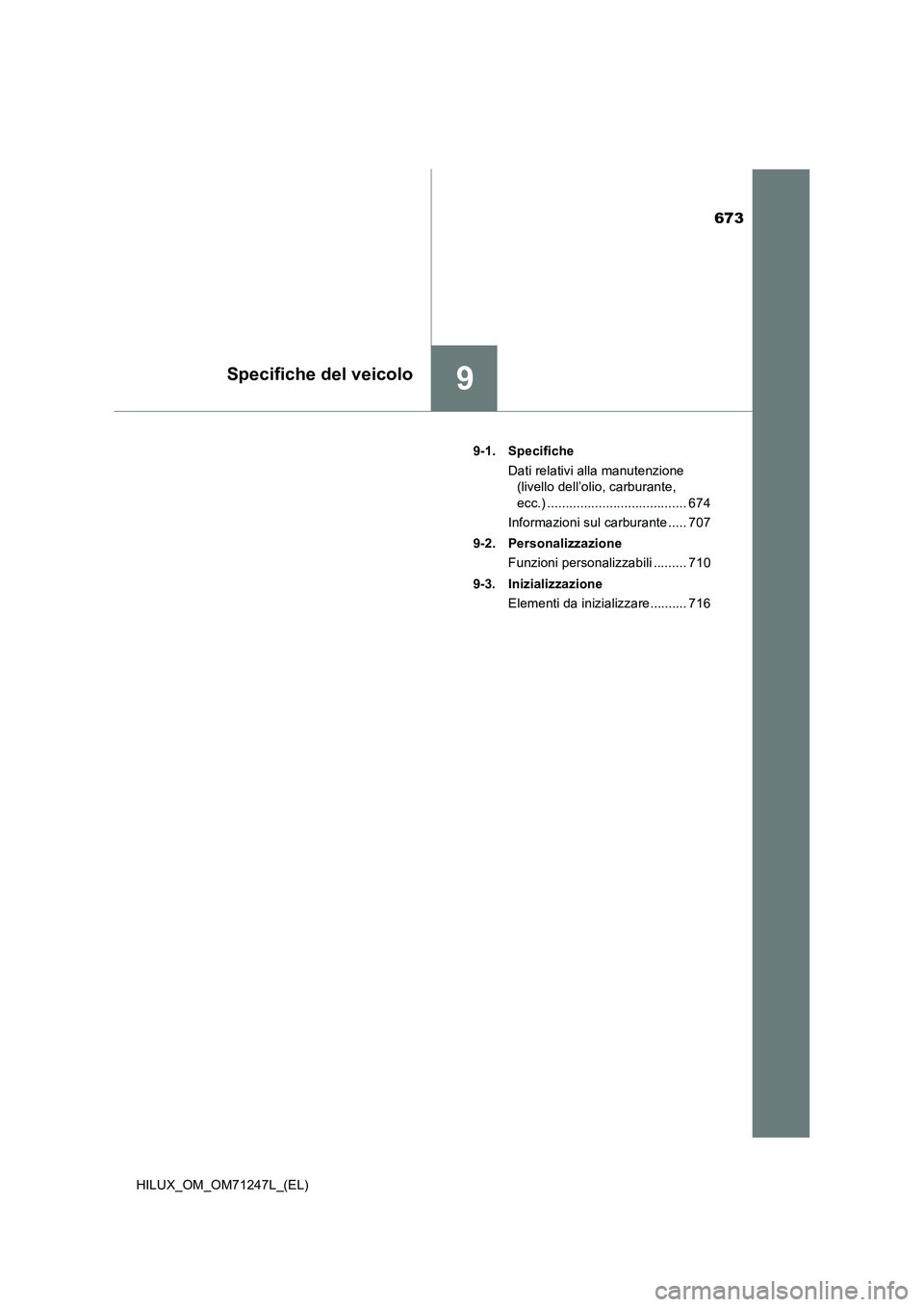

9Specifiche del veicolo
HILUX_OM_OM71247L_(EL)9-1. Specifiche
Dati relativi alla manutenzione
(livello dell’olio, carburante,
ecc.) ...................................... 674
Informazioni sul carburante ..... 707
9-2. Personalizzazione
Funzioni personalizzabili ......... 710
9-3. Inizializzazione
Elementi da inizializzare.......... 716

6749-1. Specifiche
HILUX_OM_OM71247L_(EL)

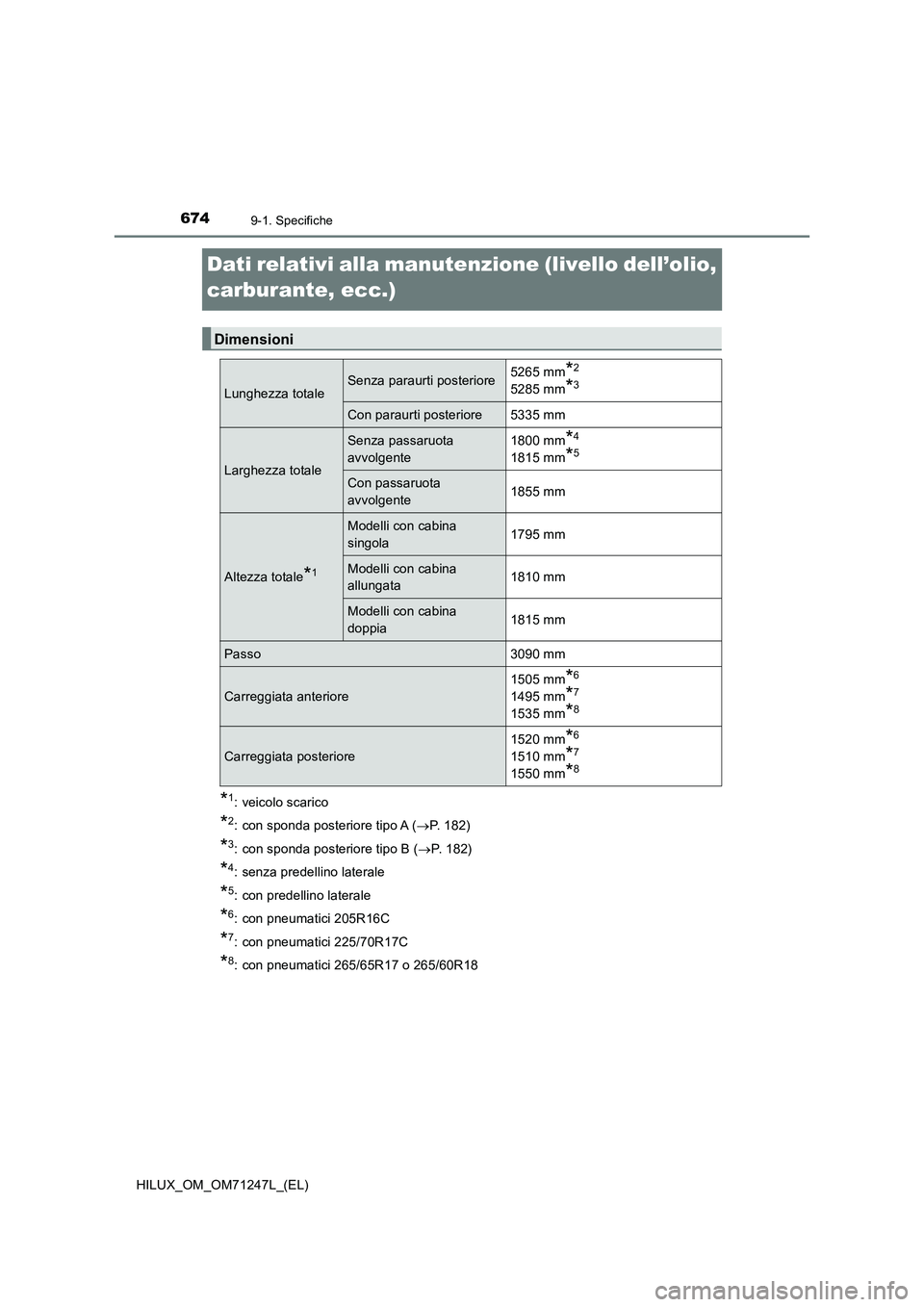

Dati relativi alla manutenzione (livello dell’olio,
carburante, ecc.)
*
1: veicolo scarico
*2: con sponda posteriore tipo A (P. 182)
*3: con sponda posteriore tipo B (P. 1 8 2 )
*4: senza predellino laterale
*5: con predellino laterale
*6: con pneumatici 205R16C
*7: con pneumatici 225/70R17C
*8: con pneumatici 265/65R17 o 265/60R18
Dimensioni
Lunghezza totaleSenza paraurti posteriore5265 mm*2
5285 mm*3
Con paraurti posteriore 5335 mm
Larghezza totale
Senza passaruota
avvolgente1800 mm*4
1815 mm*5
Con passaruota
avvolgente1855 mm
Altezza totale*1
Modelli con cabina
singola1795 mm
Modelli con cabina
allungata1810 mm
Modelli con cabina
doppia1815 mm
Passo 3090 mm
Carreggiata anteriore1505 mm
*6
1495 mm*7
1535 mm*8
Carreggiata posteriore1520 mm
*6
1510 mm*7
1550 mm*8

675
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)

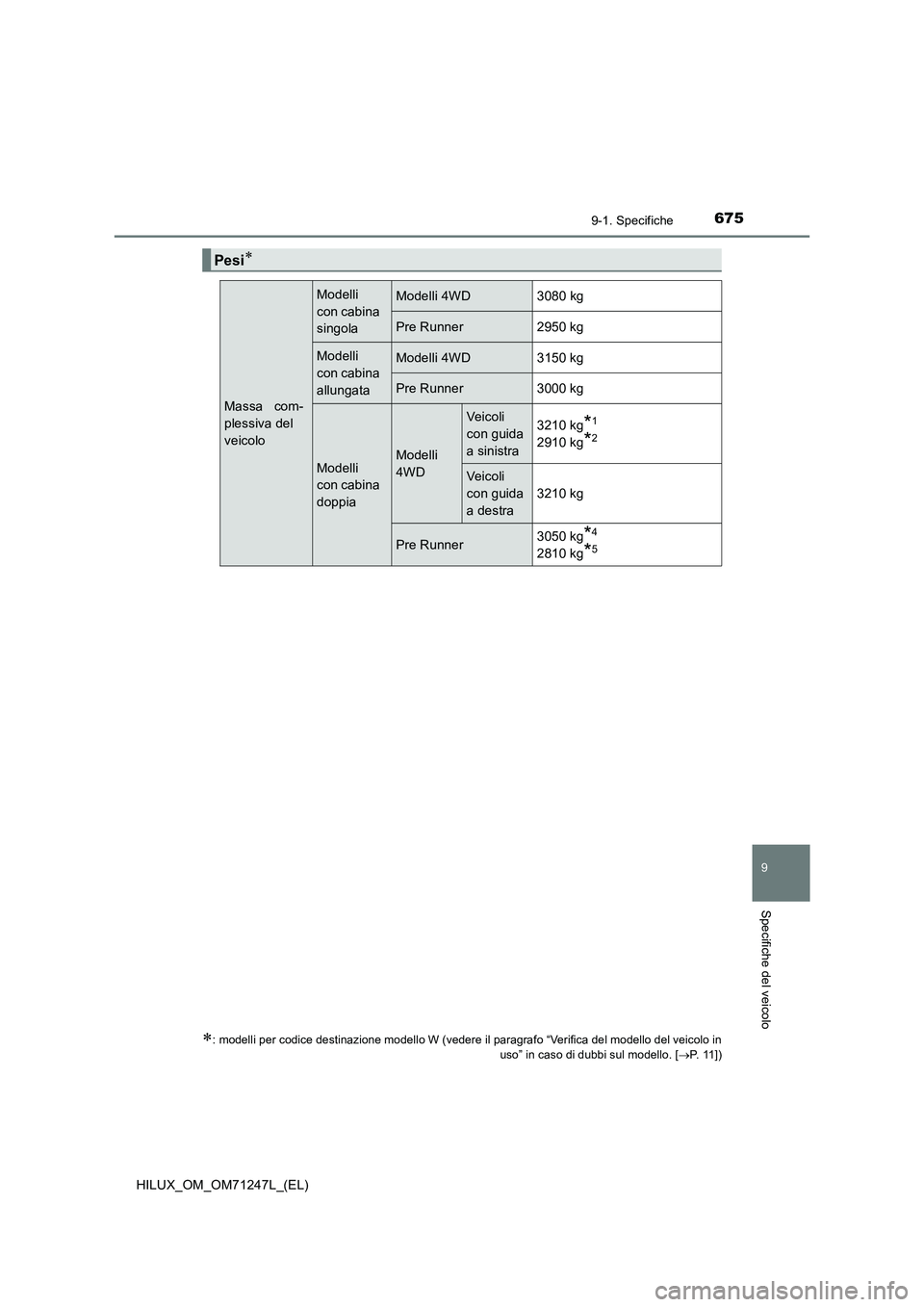

Pesi
: modelli per codice destinazione modello W (vedere il paragrafo “Verifica del modello del veicolo in
uso” in caso di dubbi sul modello. [P. 11])
Massa com-
plessiva del
veicolo
Modelli
con cabina
singolaModelli 4WD 3080 kg
Pre Runner 2950 kg
Modelli
con cabina
allungataModelli 4WD 3150 kg
Pre Runner 3000 kg
Modelli
con cabina
doppiaModelli
4WD
Veico li
con guida
a sinistra3210 kg*1
2910 kg*2
Veico li
con guida
a destra3210 kg
Pre Runner3050 kg*4
2810 kg*5

6769-1. Specifiche
HILUX_OM_OM71247L_(EL)

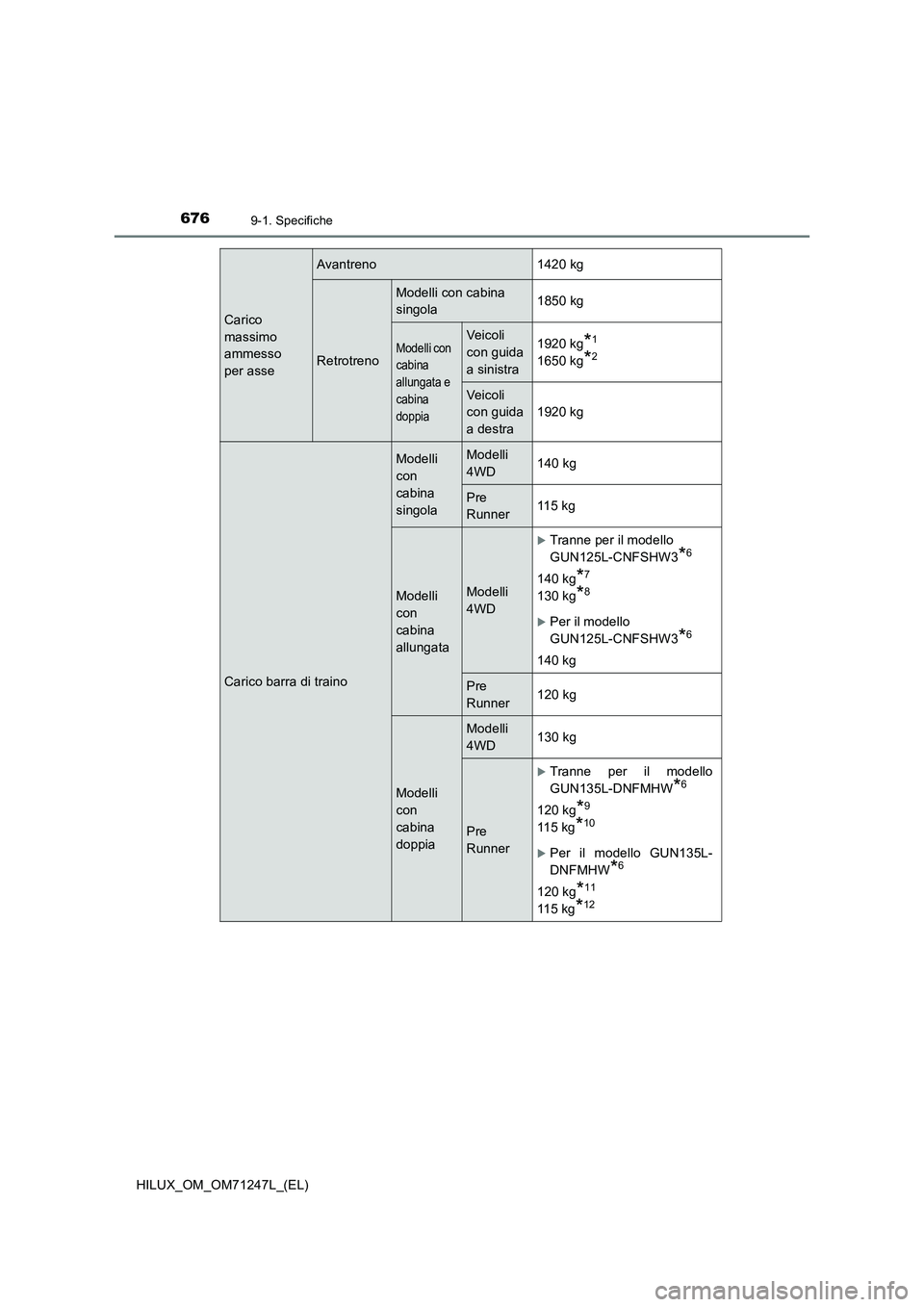

Carico
massimo
ammesso
per asse
Avantreno 1420 kg
Retrotreno
Modelli con cabina
singola1850 kg
Modelli con
cabina
allungata e
cabina
doppiaVeico li
con guida
a sinistra1920 kg*1
1650 kg*2
Veico li
con guida
a destra1920 kg
Carico barra di traino
Modelli
con
cabina
singolaModelli
4WD140 kg
Pre
Runner115 kg
Modelli
con
cabina
allungataModelli
4WD
Tranne per il modello
GUN125L-CNFSHW3
*6
140 kg*7
130 kg*8
Per il modello
GUN125L-CNFSHW3
*6
140 kg
Pre
Runner120 kg
Modelli
con
cabina
doppia
Modelli
4WD130 kg
Pre
Runner
Tranne per il modello
GUN135L-DNFMHW
*6
120 kg*9
11 5 k g*10
Per il modello GUN135L-
DNFMHW
*6
120 kg*11
11 5 k g*12

677
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)

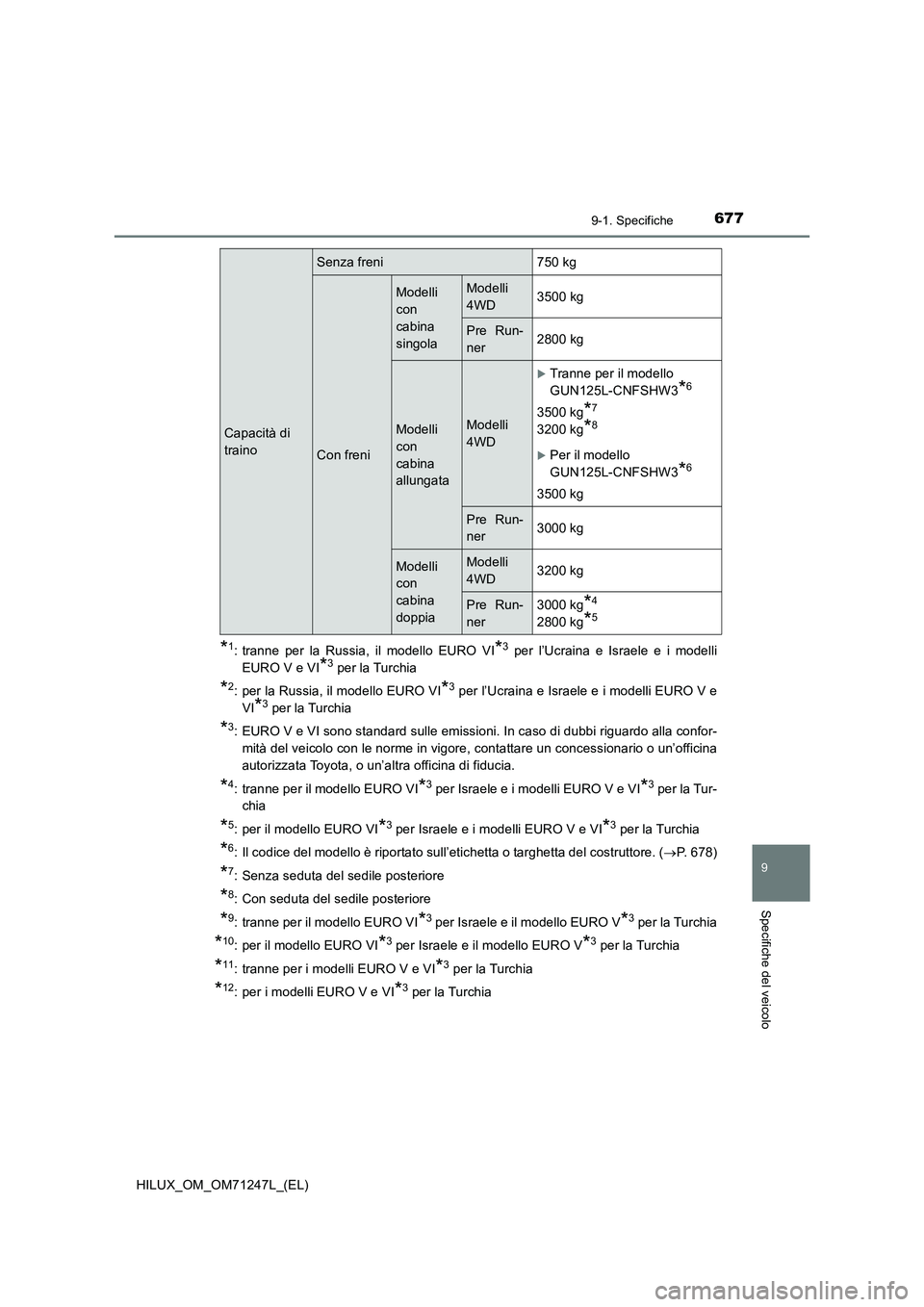

*1: tranne per la Russia, il modello EURO VI*3 per l’Ucraina e Israele e i modelli
EURO V e VI
*3 per la Turchia
*2: per la Russia, il modello EURO VI*3 per l’Ucraina e Israele e i modelli EURO V e
VI
*3 per la Turchia
*3: EURO V e VI sono standard sulle emissioni. In caso di dubbi riguardo alla confor-
mità del veicolo con le norme in vigore, contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
*4: tranne per il modello EURO VI*3 per Israele e i modelli EURO V e VI*3 per la Tur-
chia
*5: per il modello EURO VI*3 per Israele e i modelli EURO V e VI*3 per la Turchia
*6: Il codice del modello è riportato sull’etichetta o targhetta del costruttore. (P. 678)
*7: Senza seduta del sedile posteriore
*8: Con seduta del sedile posteriore
*9: tranne per il modello EURO VI*3 per Israele e il modello EURO V*3 per la Turchia
*10: per il modello EURO VI*3 per Israele e il modello EURO V*3 per la Turchia
*11: tranne per i modelli EURO V e VI*3 per la Turchia
*12: per i modelli EURO V e VI*3 per la Turchia
Capacità di
traino
Senza freni 750 kg
Con freni
Modelli
con
cabina
singolaModelli
4WD3500 kg
Pre Run-
ner2800 kg
Modelli
con
cabina
allungataModelli
4WD
Tranne per il modello
GUN125L-CNFSHW3
*6
3500 kg*7
3200 kg*8
Per il modello
GUN125L-CNFSHW3
*6
3500 kg
Pre Run-
ner3000 kg
Modelli
con
cabina
doppiaModelli
4WD3200 kg
Pre Run-
ner3000 kg*4
2800 kg*5

6789-1. Specifiche
HILUX_OM_OM71247L_(EL)■

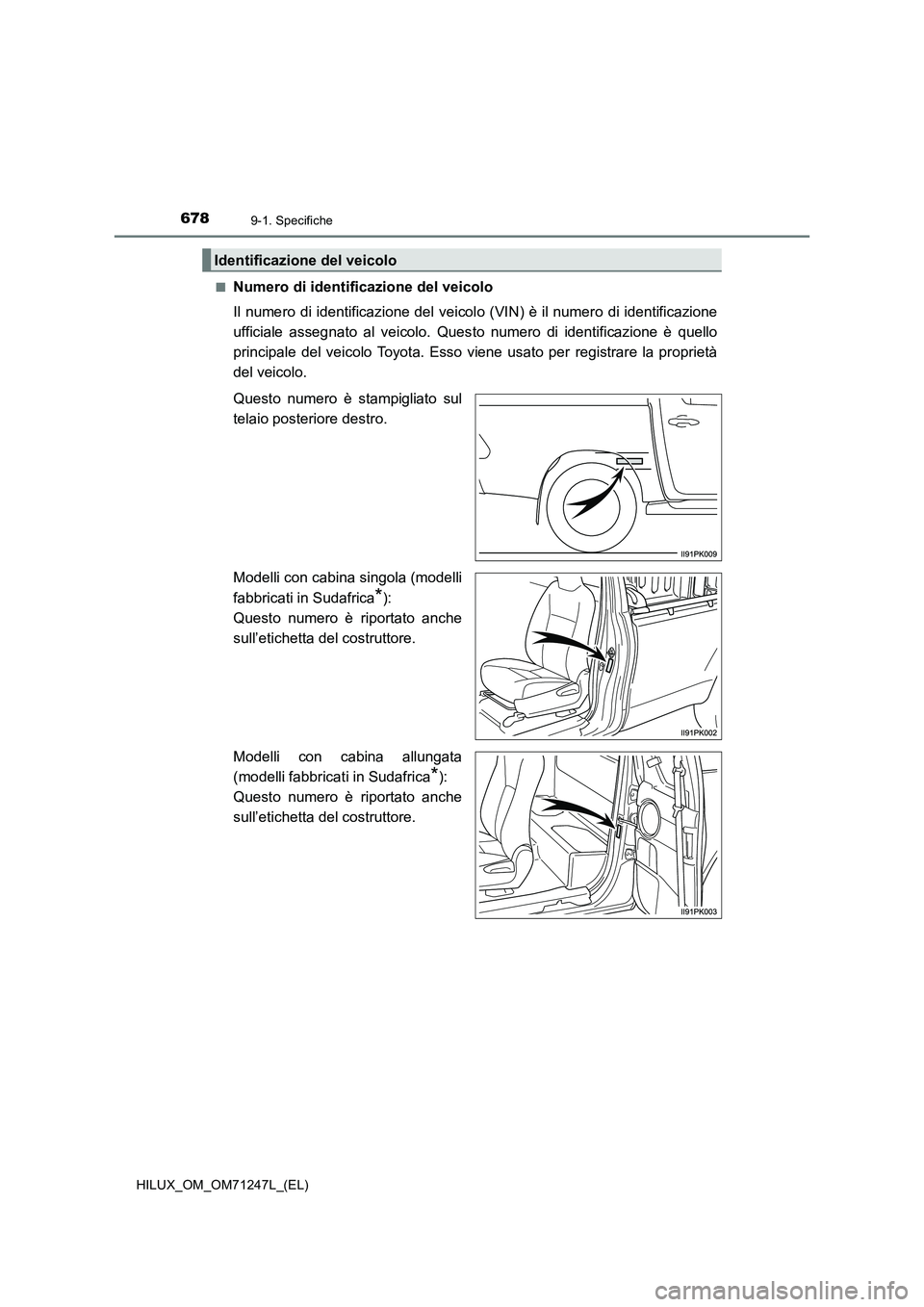

Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) è il numero di identificazione
ufficiale assegnato al veicolo. Questo numero di identificazione è quello
principale del veicolo Toyota. Esso viene usato per registrare la proprietà
del veicolo.
Questo numero è stampigliato sul
telaio posteriore destro.
Modelli con cabina singola (modelli
fabbricati in Sudafrica
*):
Questo numero è riportato anche
sull’etichetta del costruttore.
Modelli con cabina allungata
(modelli fabbricati in Sudafrica
*):
Questo numero è riportato anche
sull’etichetta del costruttore.
Identificazione del veicolo

679
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71247L_(EL)

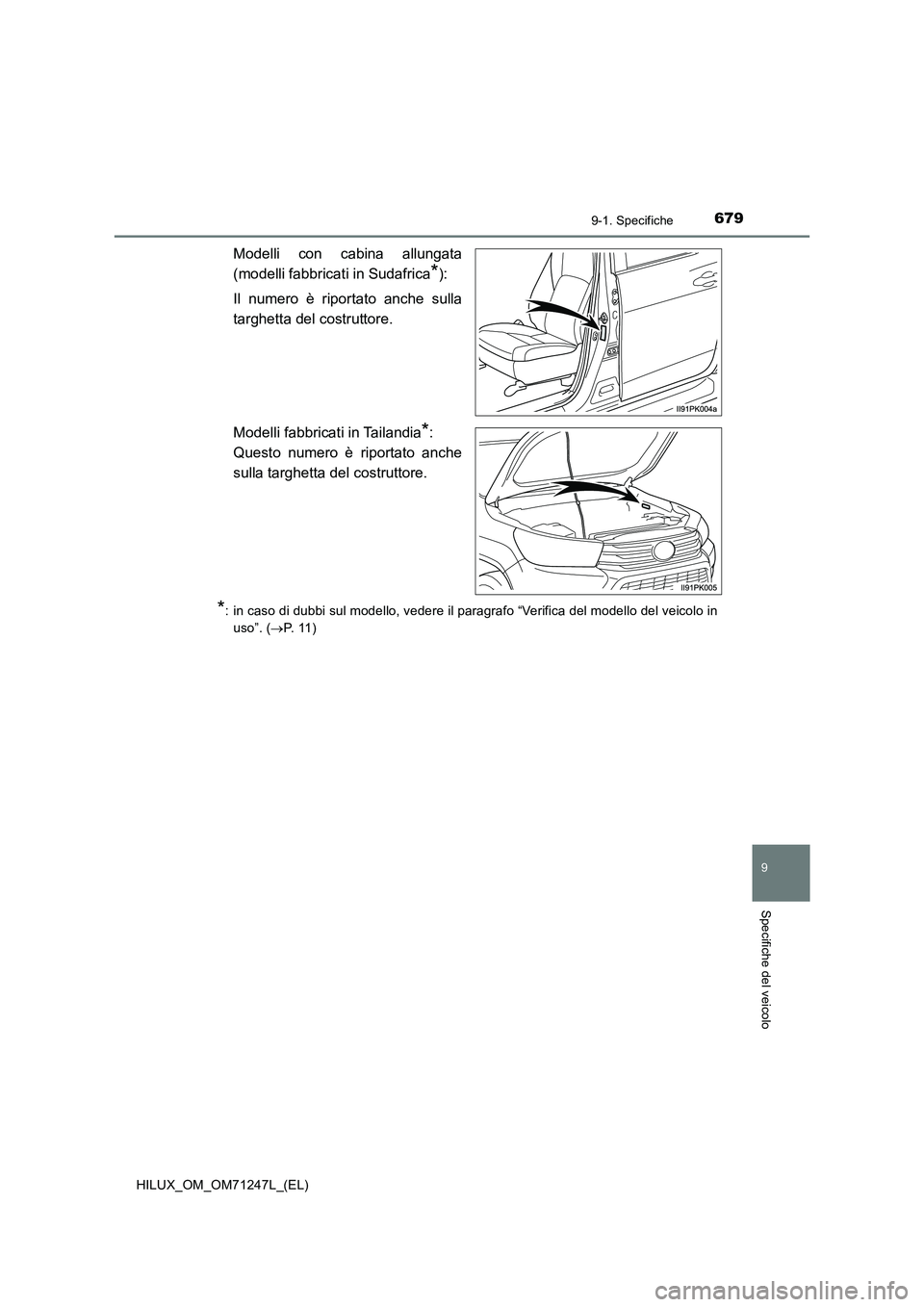

Modelli con cabina allungata
(modelli fabbricati in Sudafrica
*):
Il numero è riportato anche sulla
targhetta del costruttore.
Modelli fabbricati in Tailandia
*:
Questo numero è riportato anche
sulla targhetta del costruttore.
*: in caso di dubbi sul modello, vedere il paragrafo “Verifica del modello del veicolo in
uso”. (P. 1 1 )

6809-1. Specifiche
HILUX_OM_OM71247L_(EL)■

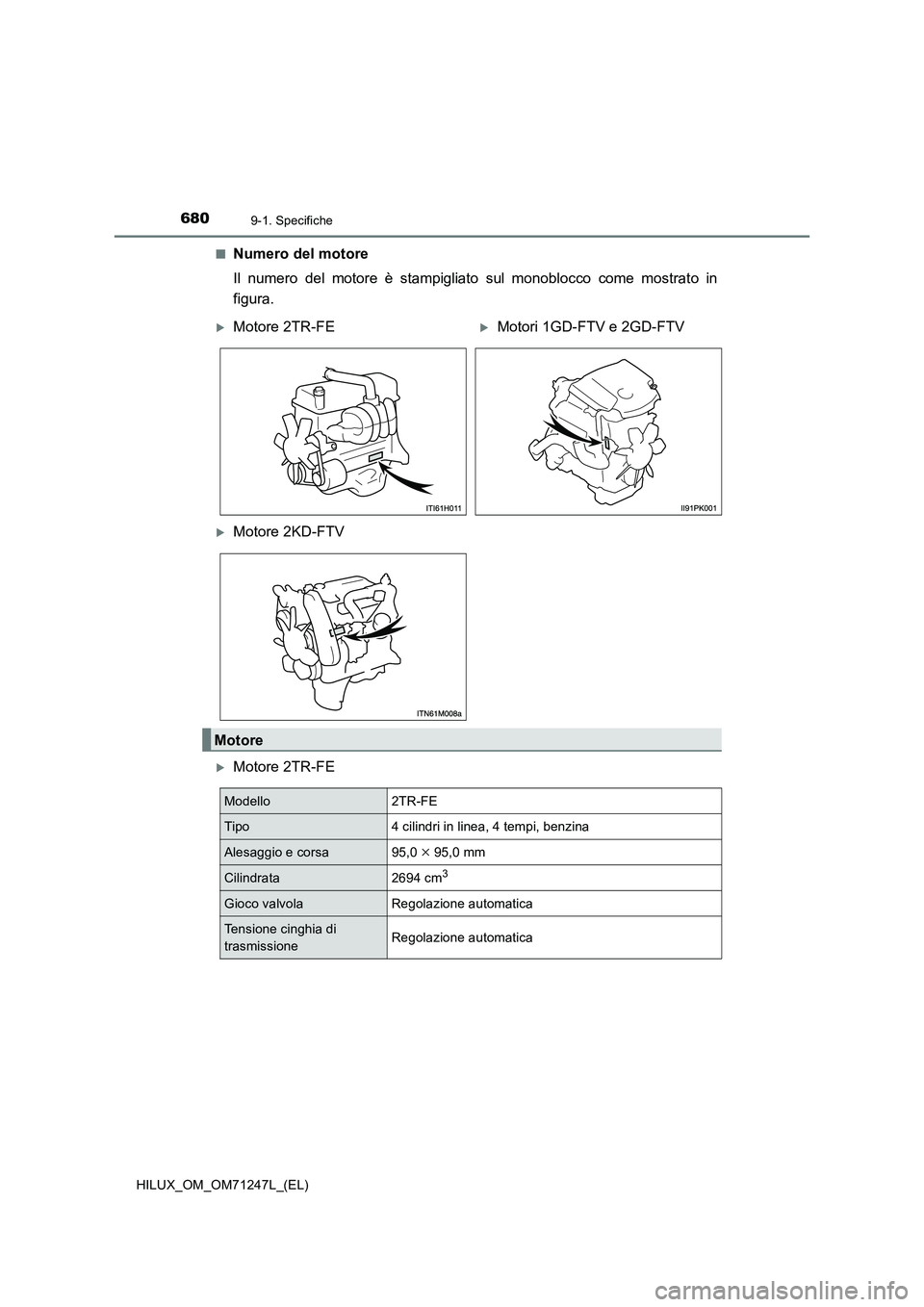

Numero del motore
Il numero del motore è stampigliato sul monoblocco come mostrato in
figura.
Motore 2TR-FE
Motore 2TR-FEMotori 1GD-FTV e 2GD-FTV
Motore 2KD-FTV
Motore
Modello2TR-FE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa95,0  95,0 mm
Cilindrata2694 cm3
Gioco valvolaRegolazione automatica
Tensione cinghia di
trasmissioneRegolazione automatica
