3598-1. Spécifications
8
Caractéristiques du véhicule
COROLLA iM_D (OM12K64D)

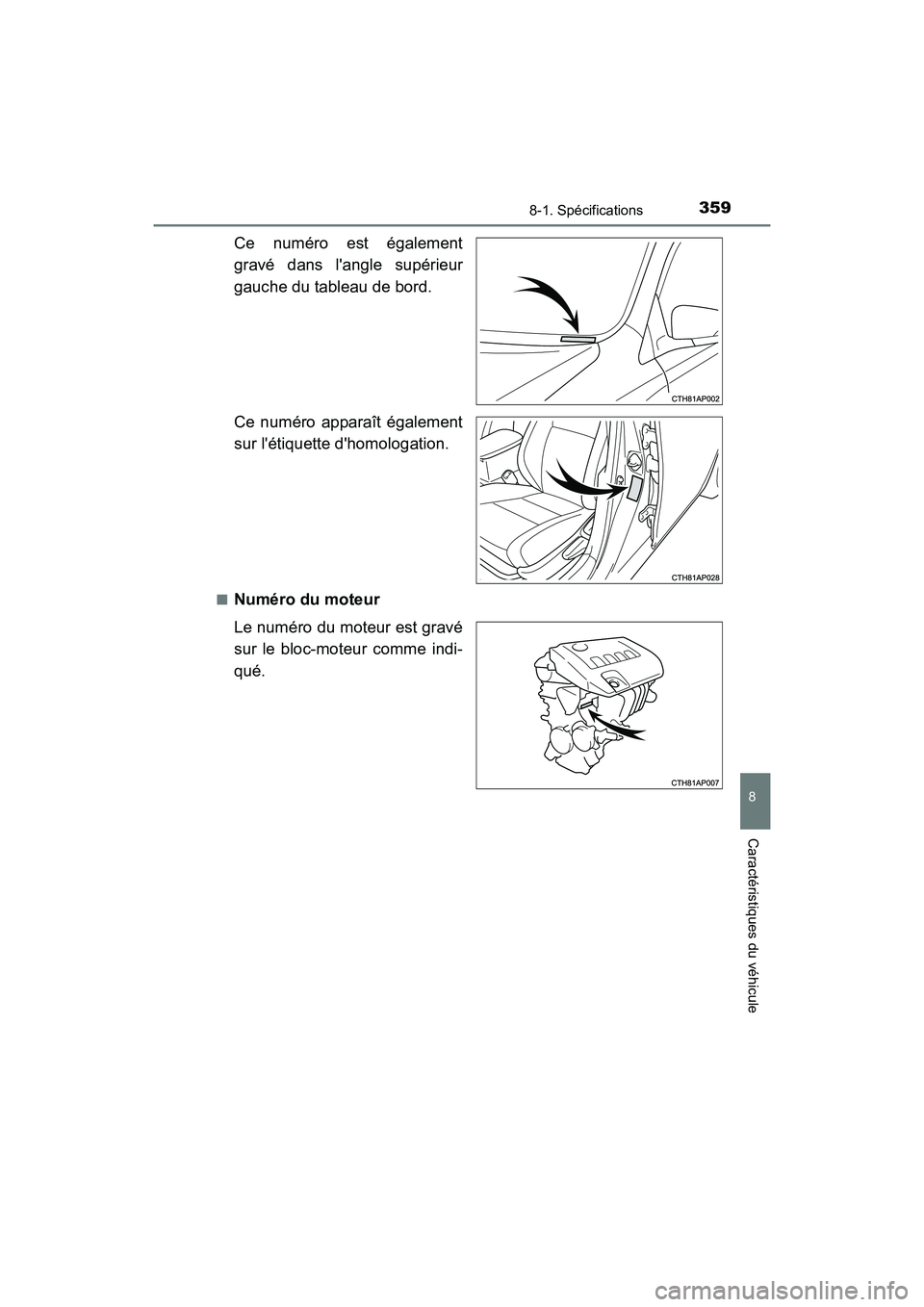

Ce numéro est également
gravé dans l'angle supérieur
gauche du tableau de bord.
Ce numéro apparaît également
sur l'étiquette d'homologation.
■Numéro du moteur
Le numéro du moteur est gravé
sur le bloc-moteur comme indi-
qué.

3608-1. Spécifications
COROLLA iM_D (OM12K64D)
*: La contenance en huile moteur est une quantité de référence à utiliser lorsdu changement de l'huile moteur. Faites chauffer puis arrêtez le moteur,
attendez plus de 5 minutes et vérifi ez le niveau d'huile sur la jauge.
Moteur
ModèleMoteur 1,8 L 4 cylindres (2ZR-FAE)
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 3,17 × 3,48 in. (80,5 × 88,3 mm)
Cylindrée 109,7 cu. in. (1798 cm3)
Tension de la courroie
d'entraînement Réglage automatique
Jeu des soupapes
(moteur froid)Réglage automatique
Carburant
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (indice d'octane recherche 91) ou supérieur
Contenance du réser-
voir de carburant
(Référence)14,0 gal. (53 L, 11,7 Imp. gal.)
Système de lubrification
Contenance en huile
(Vidange et remplissage

référence*)
Avec filtre
Sans filtre 4,4 qt. (4,2 L, 3,7 Imp. qt.)
4,1 qt. (3,9 L, 3,4 Imp. qt.)

3618-1. Spécifications
8
Caractéristiques du véhicule
COROLLA iM_D (OM12K64D)■

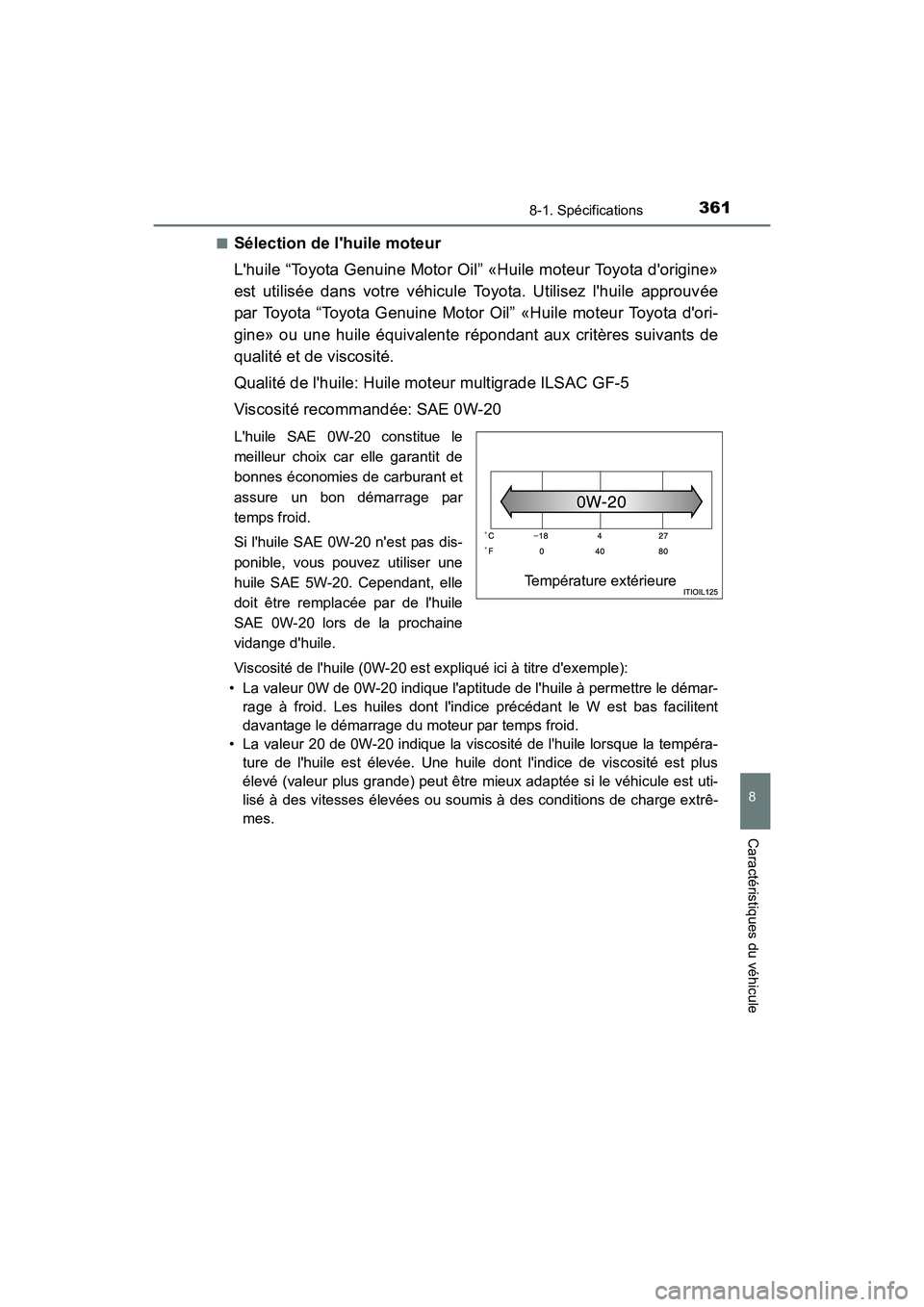

Sélection de l'huile moteur
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine»
est utilisée dans votre véhicule Toyota. Utilisez l'huile approuvée
par Toyota “Toyota Genuine Motor Oil” «Huile moteur Toyota d'ori-
gine» ou une huile équivalente répondant aux critères suivants de
qualité et de viscosité.
Qualité de l'huile: Huile moteur multigrade ILSAC GF-5
Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix car elle garantit de
bonnes économies de carburant et
assure un bon démarrage par
temps froid.
Si l'huile SAE 0W-20 n'est pas dis-
ponible, vous pouvez utiliser une
huile SAE 5W-20. Cependant, elle
doit être remplacée par de l'huile
SAE 0W-20 lors de la prochaine
vidange d'huile.
Viscosité de l'huile (0W-20 est expliqué ici à titre d'exemple):
• La valeur 0W de 0W-20 indique l'aptit ude de l'huile à permettre le démar-
rage à froid. Les huiles dont l'indice précédant le W est bas facilitent
davantage le démarrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l'huile lorsque la tempéra- ture de l'huile est élevée. Une huile dont l'indice de viscosité est plus
élevé (valeur plus grande) peut être mieux adaptée si le véhicule est uti-
lisé à des vitesses élevées ou soumis à des conditions de charge extrê-
mes.
Température extérieure

3628-1. Spécifications
COROLLA iM_D (OM12K64D)

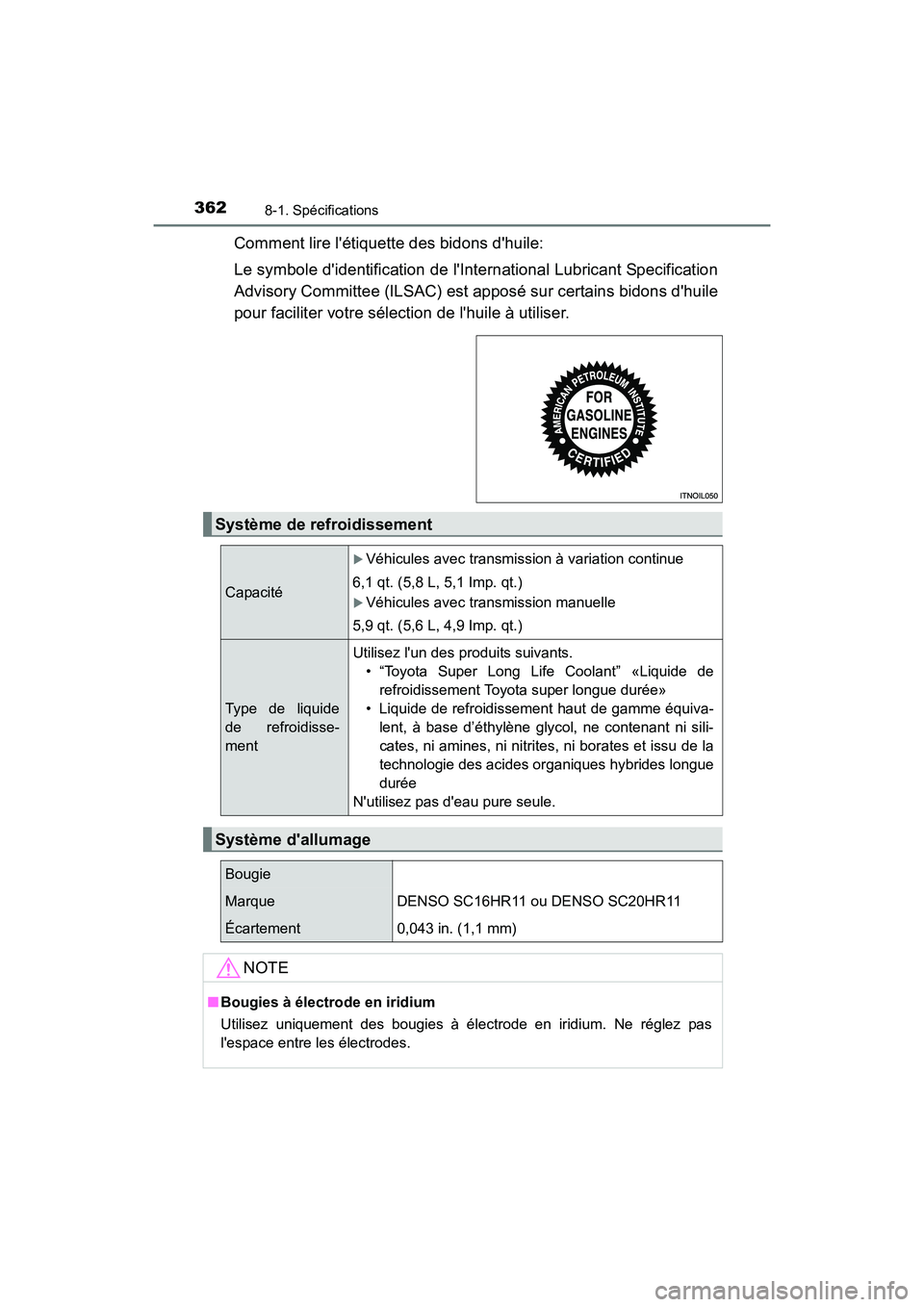

Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification de l'International Lubricant Specification
Advisory Committee (ILSAC) est apposé sur certains bidons d'huile
pour faciliter votre sélection de l'huile à utiliser.
Système de refroidissement
Capacité
XVéhicules avec transmission à variation continue
6,1 qt. (5,8 L, 5,1 Imp. qt.)
XVéhicules avec transmission manuelle
5,9 qt. (5,6 L, 4,9 Imp. qt.)
Type de liquide
de refroidisse-
ment
Utilisez l'un des produits suivants. • “Toyota Super Long Life Coolant” «Liquide derefroidissement Toyota super longue durée»
• Liquide de refroidissement haut de gamme équiva- lent, à base d’éthylène glycol, ne contenant ni sili-
cates, ni amines, ni nitrites, ni borates et issu de la
technologie des acides organiques hybrides longue
durée
N'utilisez pas d'eau pure seule.
Système d'allumage
Bougie
MarqueDENSO SC16HR11 ou DENSO SC20HR11
Écartement0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l'espace entre les électrodes.

3638-1. Spécifications
8
Caractéristiques du véhicule
COROLLA iM_D (OM12K64D)
*: La contenance en liquide est une quantité de référence. Si un remplacement est nécessaire, contactez votre concessionnaire
To y o t a .

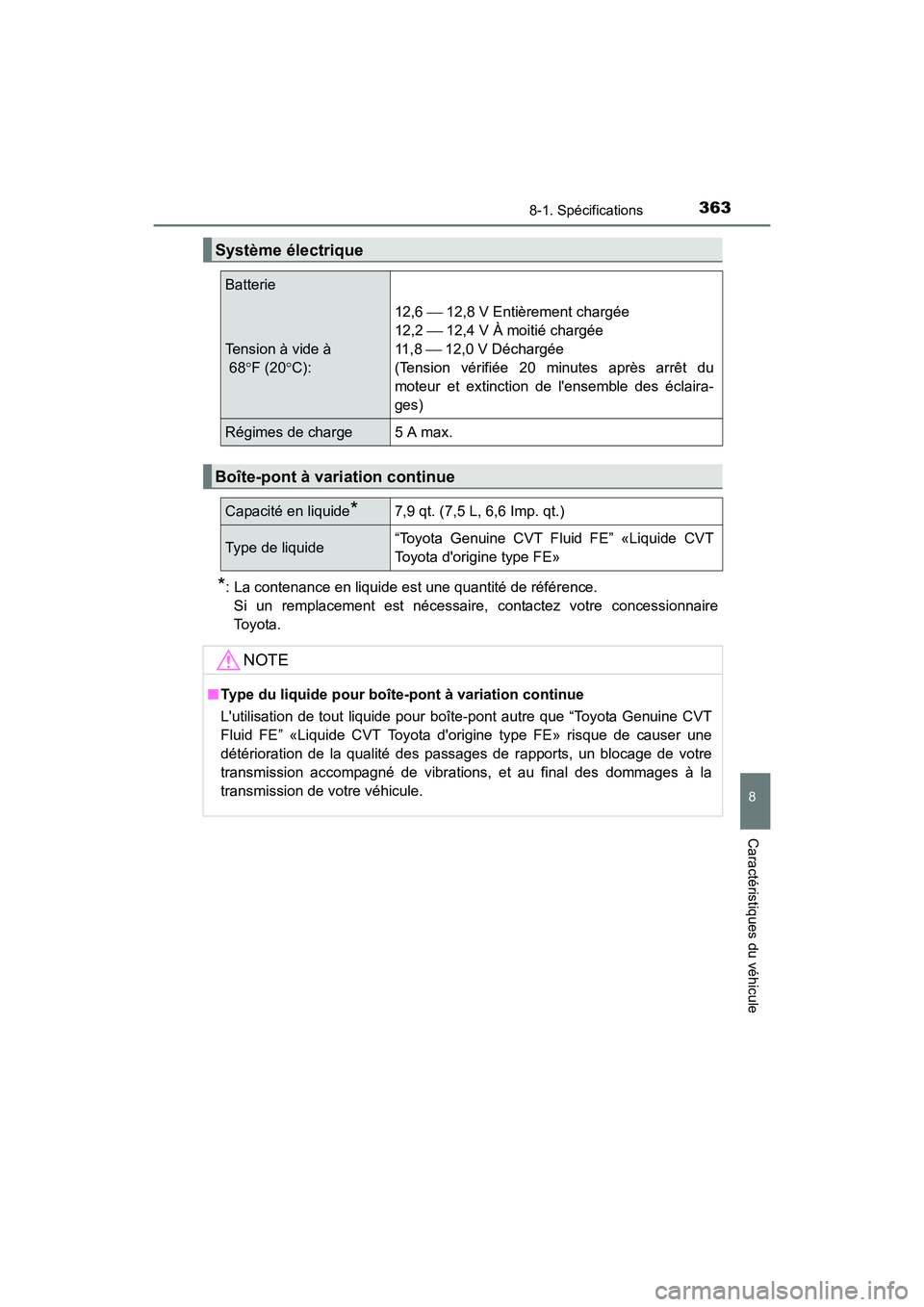

Système électrique
Batterie
Tension à vide à
68° F (20 °C):
12,6  12,8 V Entièrement chargée
12,2  12,4 V À moitié chargée
11 , 8  12,0 V Déchargée
(Tension vérifiée 20 minutes après arrêt du
moteur et extinction de l'ensemble des éclaira-
ges)
Régimes de charge5 A max.
Boîte-pont à variation continue
Capacité en liquide*7,9 qt. (7,5 L, 6,6 Imp. qt.)
Type de liquide“Toyota Genuine CVT Fl uid FE” «Liquide CVT
Toyota d'origine type FE»
NOTE
■ Type du liquide pour boîte-pont à variation continue
L'utilisation de tout liquide pour boîte-pont autre que “Toyota Genuine CVT
Fluid FE” «Liquide CVT Toyota d'or igine type FE» risque de causer une
détérioration de la qualité des passages de rapports, un blocage de votre
transmission accompagné de vibrations, et au final des dommages à la
transmission de votre véhicule.

3648-1. Spécifications
COROLLA iM_D (OM12K64D)

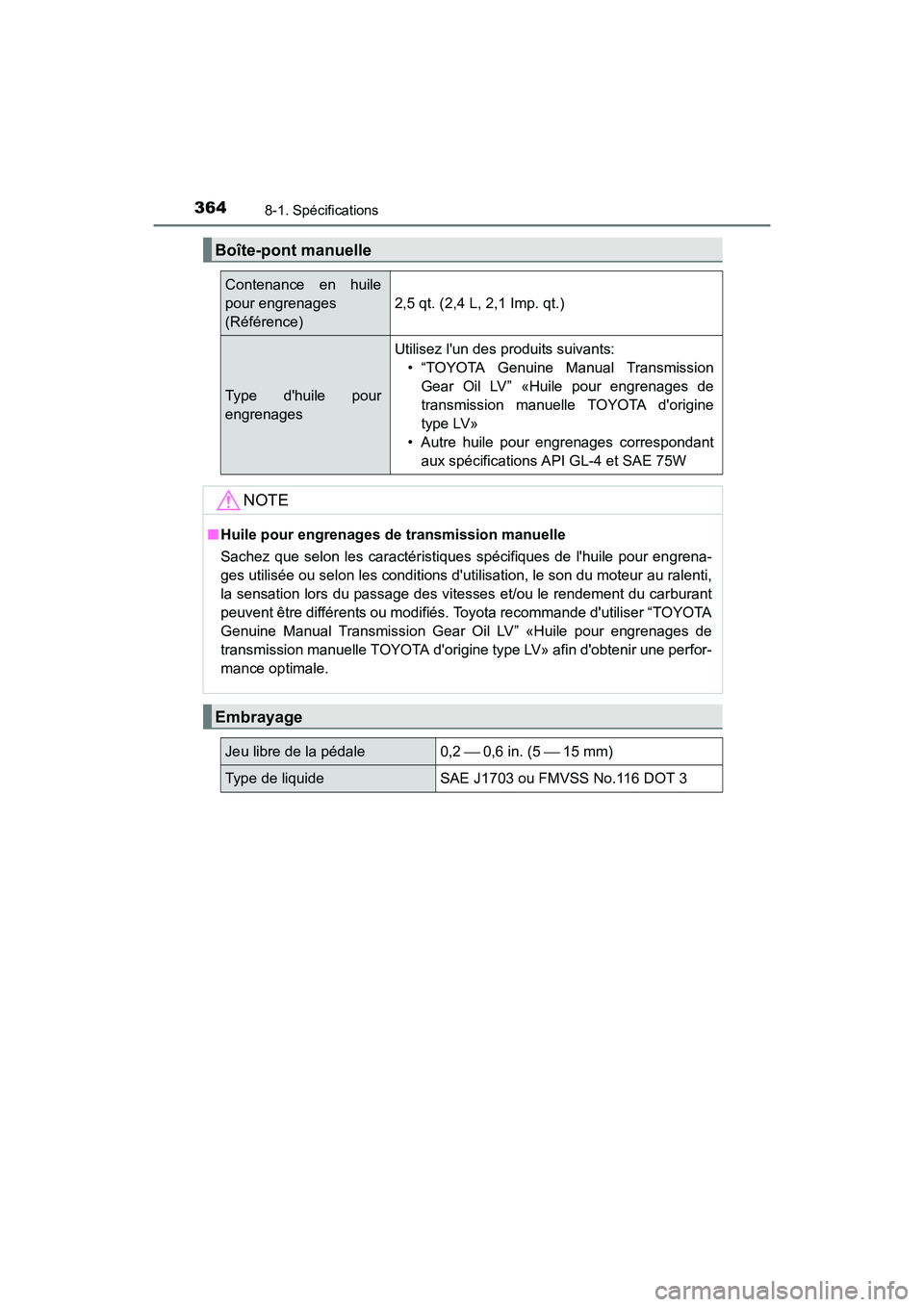

Boîte-pont manuelle
Contenance en huile
pour engrenages
(Référence)
2,5 qt. (2,4 L, 2,1 Imp. qt.)
Type d'huile pour
engrenages
Utilisez l'un des produits suivants:• “TOYOTA Genuine Manual TransmissionGear Oil LV” «Huile pour engrenages de
transmission manuelle TOYOTA d'origine
type LV»
• Autre huile pour engrenages correspondant aux spécifications API GL-4 et SAE 75W
NOTE
■Huile pour engrenages de transmission manuelle
Sachez que selon les caractéristiques spécifiques de l'huile pour engrena-
ges utilisée ou selon les conditions d'utilisation, le son du moteur au ralenti,
la sensation lors du passage des vitesses et/ou le rendement du carburant
peuvent être différents ou modifiés. Toyota recommande d'utiliser “TOYOTA
Genuine Manual Transmission Gear Oil LV” «Huile pour engrenages de
transmission manuelle TOYOTA d'origine type LV» afin d'obtenir une perfor-
mance optimale.
Embrayage
Jeu libre de la pédale 0,2  0,6 in. (5  15 mm)
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3

3658-1. Spécifications
8
Caractéristiques du véhicule
COROLLA iM_D (OM12K64D)
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force verti-cale de 66 lbf (294 N, 30 kgf), lorsque le moteur fonctionne
*2: Course du levier du frein de stationnement lorsqu'il est levé avec une forcede 45,0 lbf (200 N, 20,4 kgf)

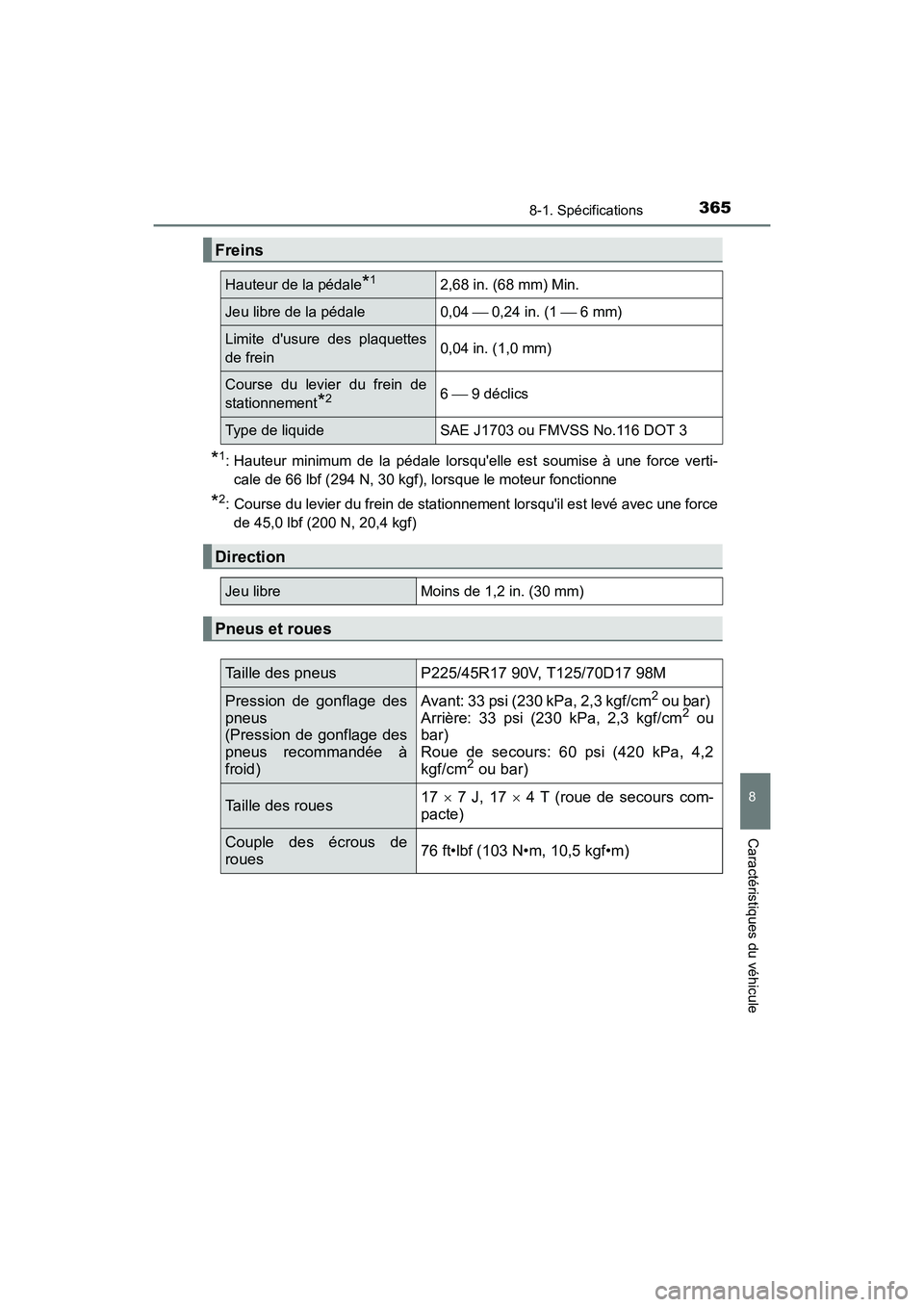

Freins
Hauteur de la pédale*12,68 in. (68 mm) Min.
Jeu libre de la pédale 0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes
de frein0,04 in. (1,0 mm)
Course du levier du frein de
stationnement
*26  9 déclics
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3
Direction
Jeu libreMoins de 1,2 in. (30 mm)
Pneus et roues
Taille des pneusP225/45R17 90V, T125/70D17 98M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus recommandée à
froid)Avant: 33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
Arrière: 33 psi (230 kPa, 2,3 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Taille des roues 17
× 7 J, 17 × 4 T (roue de secours com-
pacte)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

3668-1. Spécifications
COROLLA iM_D (OM12K64D)

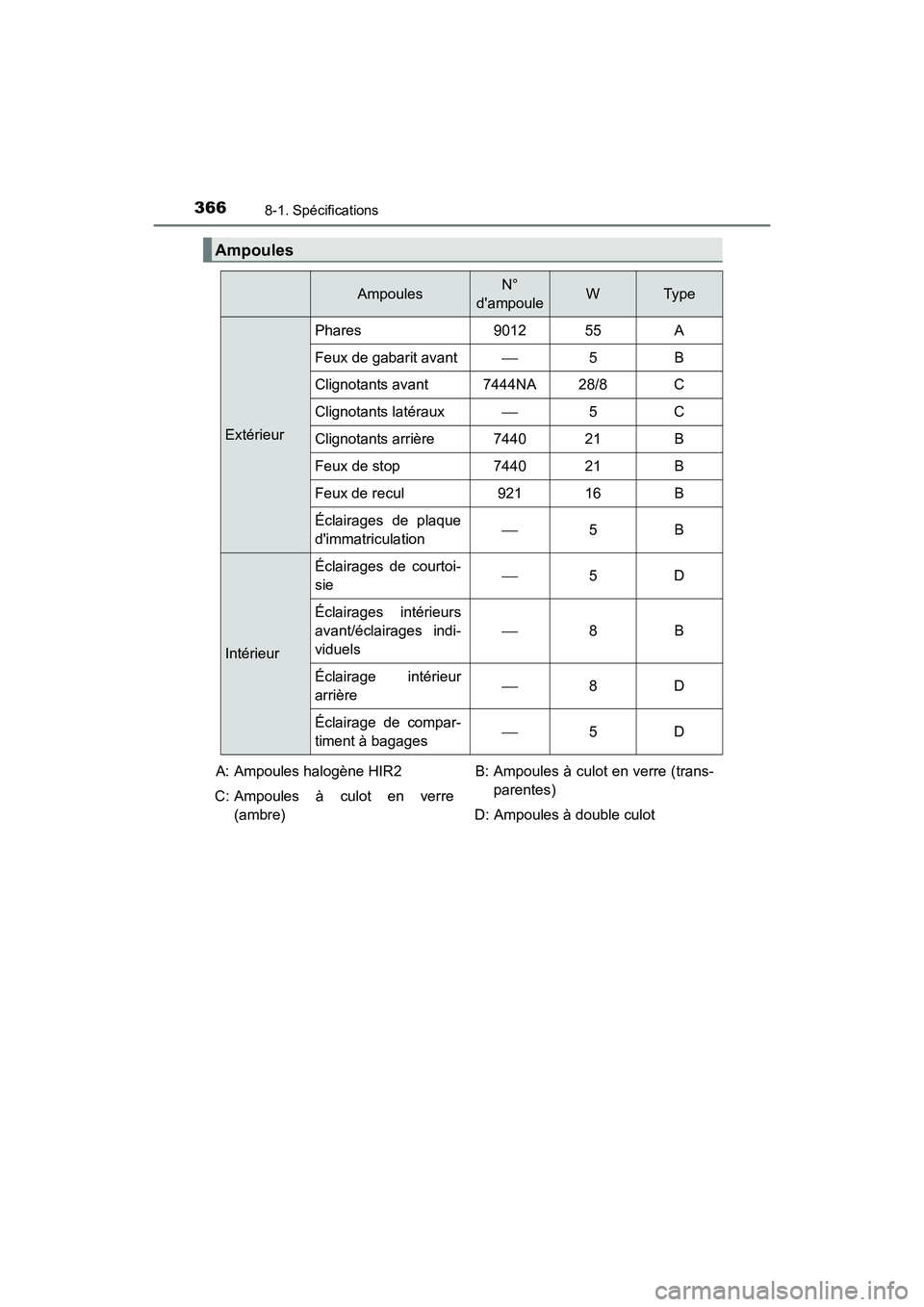

Ampoules
AmpoulesN°
d'ampouleWTyp e
Extérieur Phares 9012 55 A
Feux de gabarit avant
5B
Clignotants avant 7444NA 28/8 C
Clignotants latéraux 5C
Clignotants arrière 7440 21 B
Feux de stop 7440 21 B
Feux de recul 921 16 B
Éclairages de plaque
d'immatriculation 
5B
Intérieur Éclairages de courtoi-
sie

5D
Éclairages intérieurs
avant/éclairages indi-
viduels 
8B
Éclairage intérieur
arrière 
8D
Éclairage de compar-
timent à bagages 
5D
A: Ampoules halogène HIR2
C: Ampoules à culot en verre (ambre) B: Ampoules à culot en verre (trans-
parentes)
D: Ampoules à double culot
