2017 TOYOTA COROLLA IM Manuel du propriétaire (in French)

2556-2. Entretien
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)

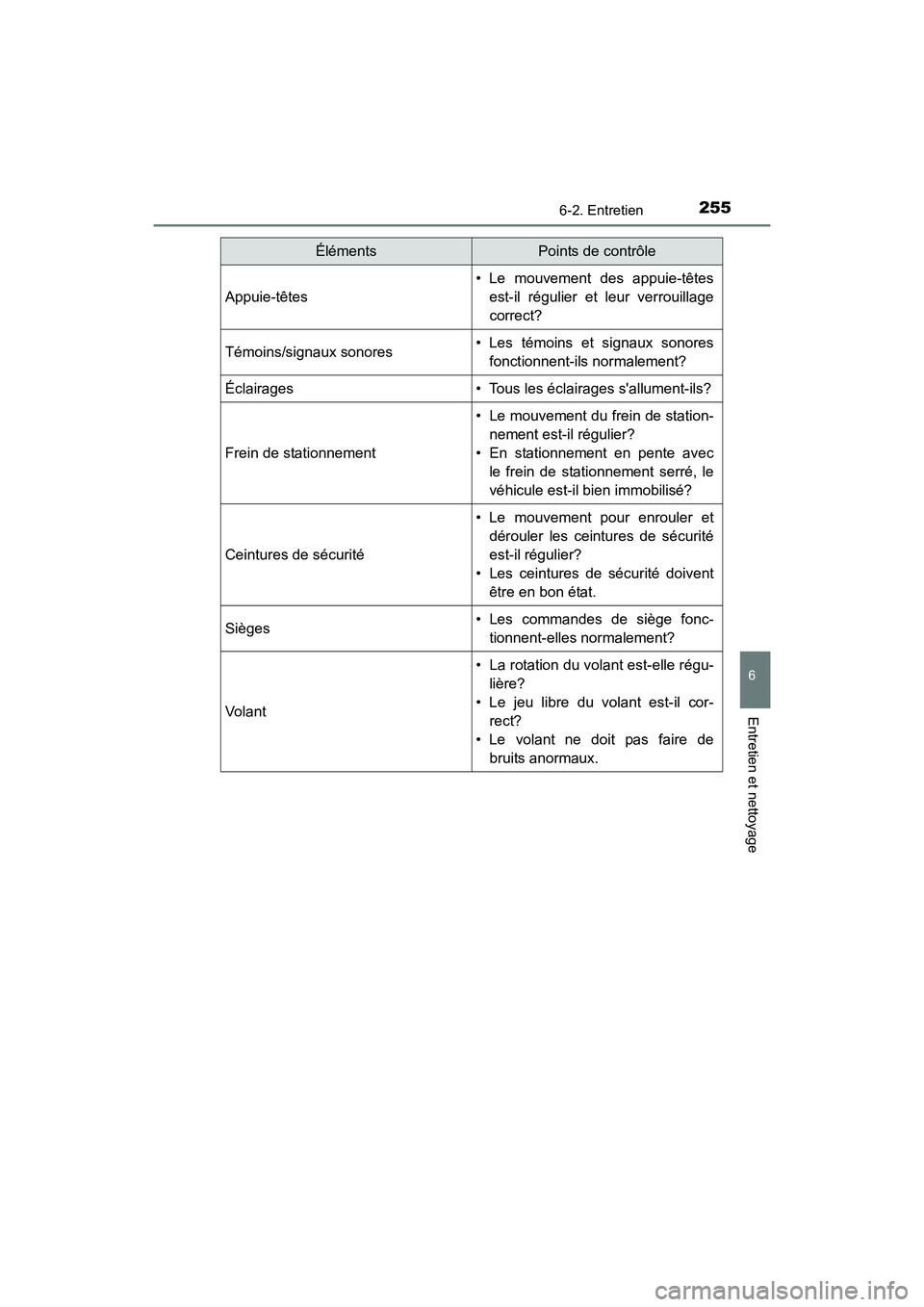

Appuie-têtes
• Le mouvement des appuie-têtesest-il régulier et leur verrouillage
correct?
Témoins/signaux sonores• Les témoins et signaux sonoresfonctionnent-ils normalement?
Éclairages • Tous les éclairages s'allument-ils?
Frein de stationnement
• Le mouvement du frein de station- nement est-il régulier?
• En stationnement en pente avec le frein de stationnement serré, le
véhicule est-il bien immobilisé?
Ceintures de sécurité
• Le mouvement pour enrouler etdérouler les ceintures de sécurité
est-il régulier?
• Les ceintures de sécurité doivent être en bon état.
Sièges• Les commandes de siège fonc-tionnent-elles normalement?
Volant
• La rotation du volant est-elle régu-lière?
• Le jeu libre du volant est-il cor- rect?
• Le volant ne doit pas faire de bruits anormaux.
ÉlémentsPoints de contrôle

2566-2. Entretien
COROLLA iM_D (OM12K64D)

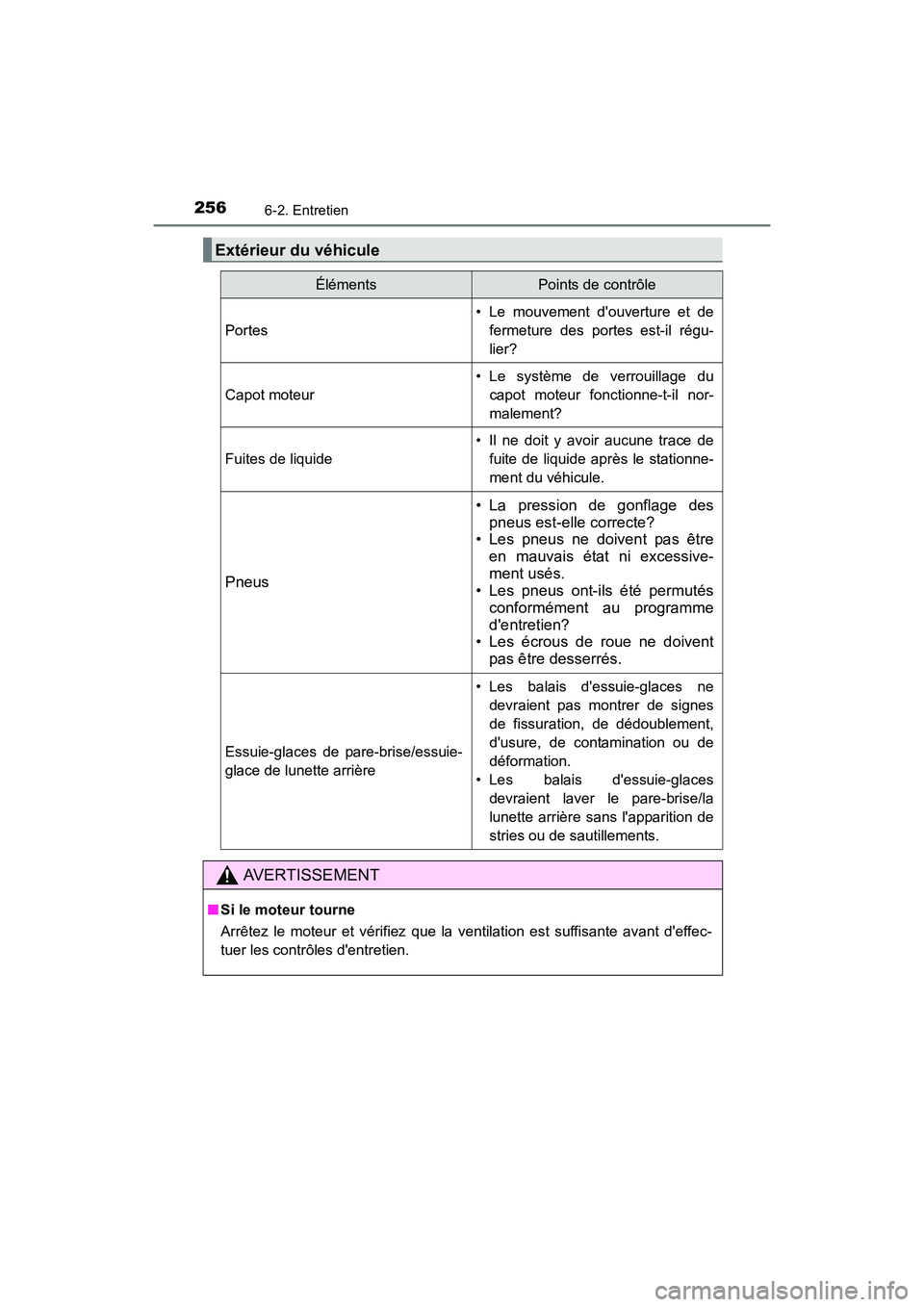

Extérieur du véhicule
ÉlémentsPoints de contrôle
Portes
• Le mouvement d'ouverture et defermeture des portes est-il régu-
lier?
Capot moteur
• Le système de verrouillage ducapot moteur fonctionne-t-il nor-
malement?
Fuites de liquide
• Il ne doit y avoir aucune trace defuite de liquide après le stationne-
ment du véhicule.
Pneus
• La pression de gonflage despneus est-elle correcte?
• Les pneus ne doivent pas être
en mauvais état ni excessive-
ment usés.
• Les pneus ont-ils été permutés
conformément au programme
d'entretien?
• Les écrous de roue ne doivent
pas être desserrés.
Essuie-glaces de pare-brise/essuie-
glace de lunette arrière
• Les balais d'essuie-glaces ne
devraient pas montrer de signes
de fissuration, de dédoublement,
d'usure, de contamination ou de
déformation.
• Les balais d'essuie-glaces devraient laver le pare-brise/la
lunette arrière sans l'apparition de
stries ou de sautillements.
AVERTISSEMENT
■Si le moteur tourne
Arrêtez le moteur et vérifiez que la ventilation est suffisante avant d'effec-
tuer les contrôles d'entretien.

2576-2. Entretien
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)

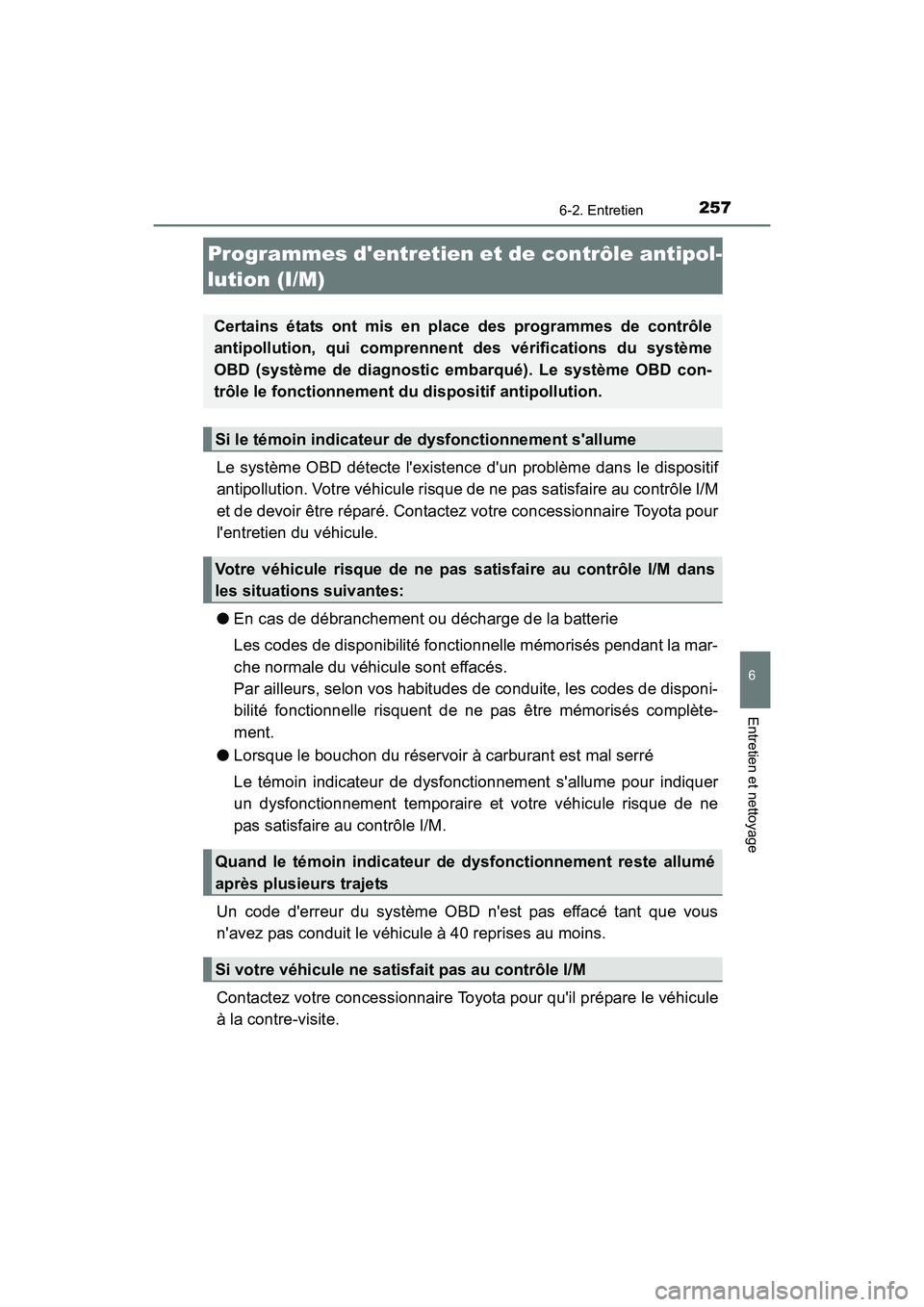

Le système OBD détecte l'existence d'un problème dans le dispositif
antipollution. Votre véhicule risque de ne pas satisfaire au contrôle I/M
et de devoir être réparé. Contactez votre concessionnaire Toyota pour
l'entretien du véhicule.
●En cas de débranchement ou décharge de la batterie
Les codes de disponibilité fonctionnelle mémorisés pendant la mar-
che normale du véhicule sont effacés.
Par ailleurs, selon vos habitudes de conduite, les codes de disponi-
bilité fonctionnelle risquent de ne pas être mémorisés complète-
ment.
● Lorsque le bouchon du réservoir à carburant est mal serré
Le témoin indicateur de dysfonctionnement s'allume pour indiquer
un dysfonctionnement temporaire et votre véhicule risque de ne
pas satisfaire au contrôle I/M.
Un code d'erreur du système OBD n'est pas effacé tant que vous
n'avez pas conduit le véhicule à 40 reprises au moins.
Contactez votre concessionnaire Toyota pour qu'il prépare le véhicule
à la contre-visite.
Programmes d'entretien et de contrôle antipol-
lution (I/M)
Certains états ont mis en place des programmes de contrôle
antipollution, qui comprennent des vérifications du système
OBD (système de diagnostic embarqué). Le système OBD con-
trôle le fonctionnement du dispositif antipollution.
Si le témoin indicateur de dysfonctionnement s'allume
Votre véhicule risque de ne pas satisfaire au contrôle I/M dans
les situations suivantes:
Quand le témoin indicateur de dysfonctionnement reste allumé
après plusieurs trajets
Si votre véhicule ne satisfait pas au contrôle I/M

258
COROLLA iM_D (OM12K64D)

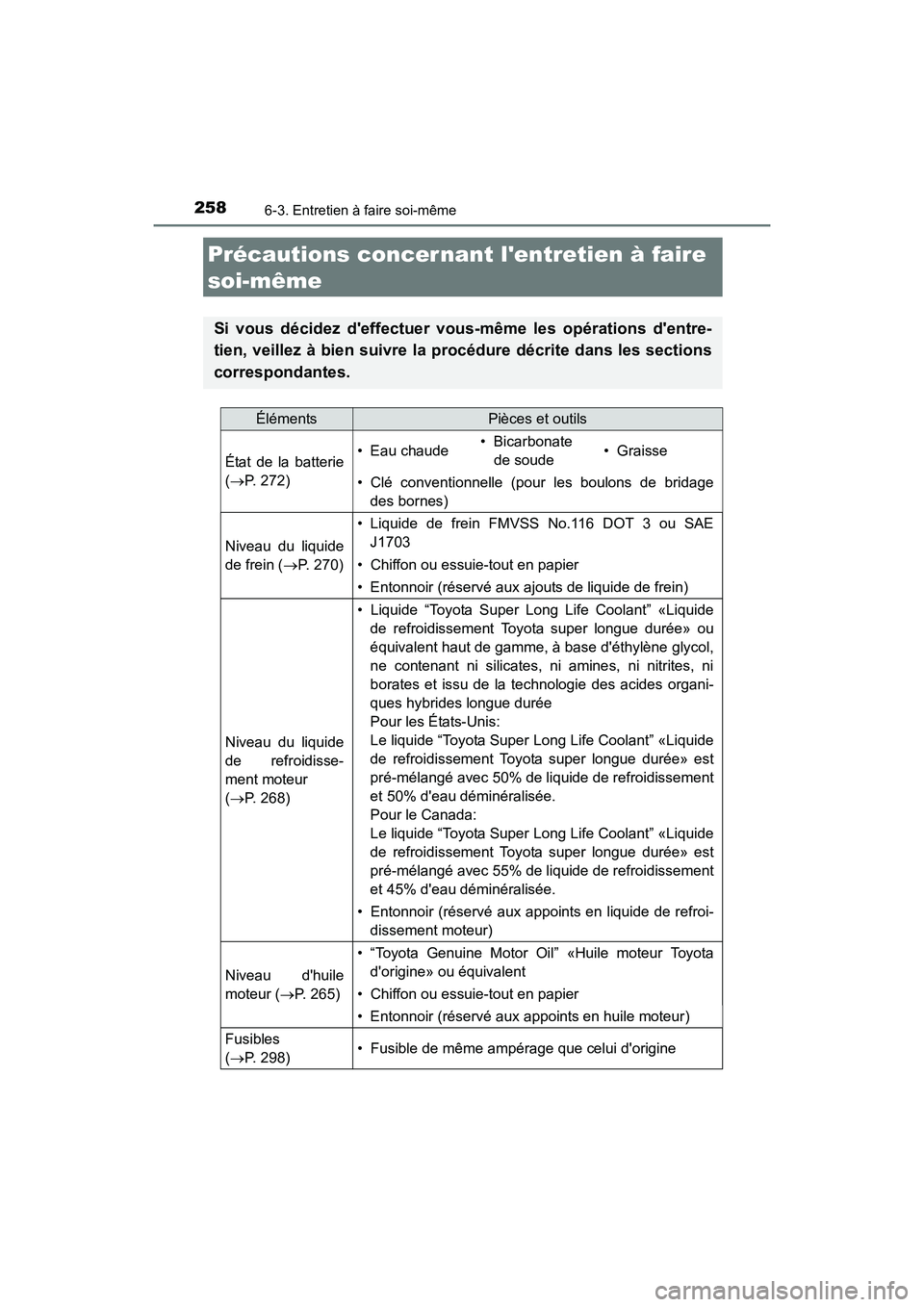

6-3. Entretien à faire soi-même
Précautions concer nant l'entretien à faire
soi-même
Si vous décidez d'effectuer vous-même les opérations d'entre-
tien, veillez à bien suivre la procédure décrite dans les sections
correspondantes.
ÉlémentsPièces et outils
État de la batterie
(→ P. 272)• Eau chaude• Bicarbonate
de soude•Graisse
• Clé conventionnelle (pour les boulons de bridagedes bornes)
Niveau du liquide
de frein ( →P. 270)
• Liquide de frein FMVSS No.116 DOT 3 ou SAE
J1703
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux ajouts de liquide de frein)
Niveau du liquide
de refroidisse-
ment moteur
(→ P. 268)
• Liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» ou
équivalent haut de gamme, à base d'éthylène glycol,
ne contenant ni silicates, ni amines, ni nitrites, ni
borates et issu de la technologie des acides organi-
ques hybrides longue durée
Pour les États-Unis:
Le liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» est
pré-mélangé avec 50% de liquide de refroidissement
et 50% d'eau déminéralisée.
Pour le Canada:
Le liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» est
pré-mélangé avec 55% de liquide de refroidissement
et 45% d'eau déminéralisée.
• Entonnoir (réservé aux appoints en liquide de refroi-dissement moteur)
Niveau d'huile
moteur ( →P. 265)
• “Toyota Genuine Motor Oil” «Huile moteur Toyota
d'origine» ou équivalent
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux appoints en huile moteur)
Fusibles
(→ P. 298)• Fusible de même ampérage que celui d'origine

2596-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
Ampoules
(→ P. 301)
• Ampoule avec même numéro et même puissance
que celle d'origine
• Tournevis cruciforme
• Tournevis plat• Clé de serrage
Radiateur et con-
denseur
(
→P. 270)

Pression de gon-
flage des pneus
(
→P. 288)
• Manomètre de pression des pneus
• Source d'air comprimé
Liquide de lave-
vitre ( →P. 275)
• Eau ou liquide de lave-vitre contenant de l'antigel
(pour une utilisation en hiver)
• Entonnoir (réservé aux ajouts d'eau ou de liquide delave-vitre)
ÉlémentsPièces et outils

2606-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)

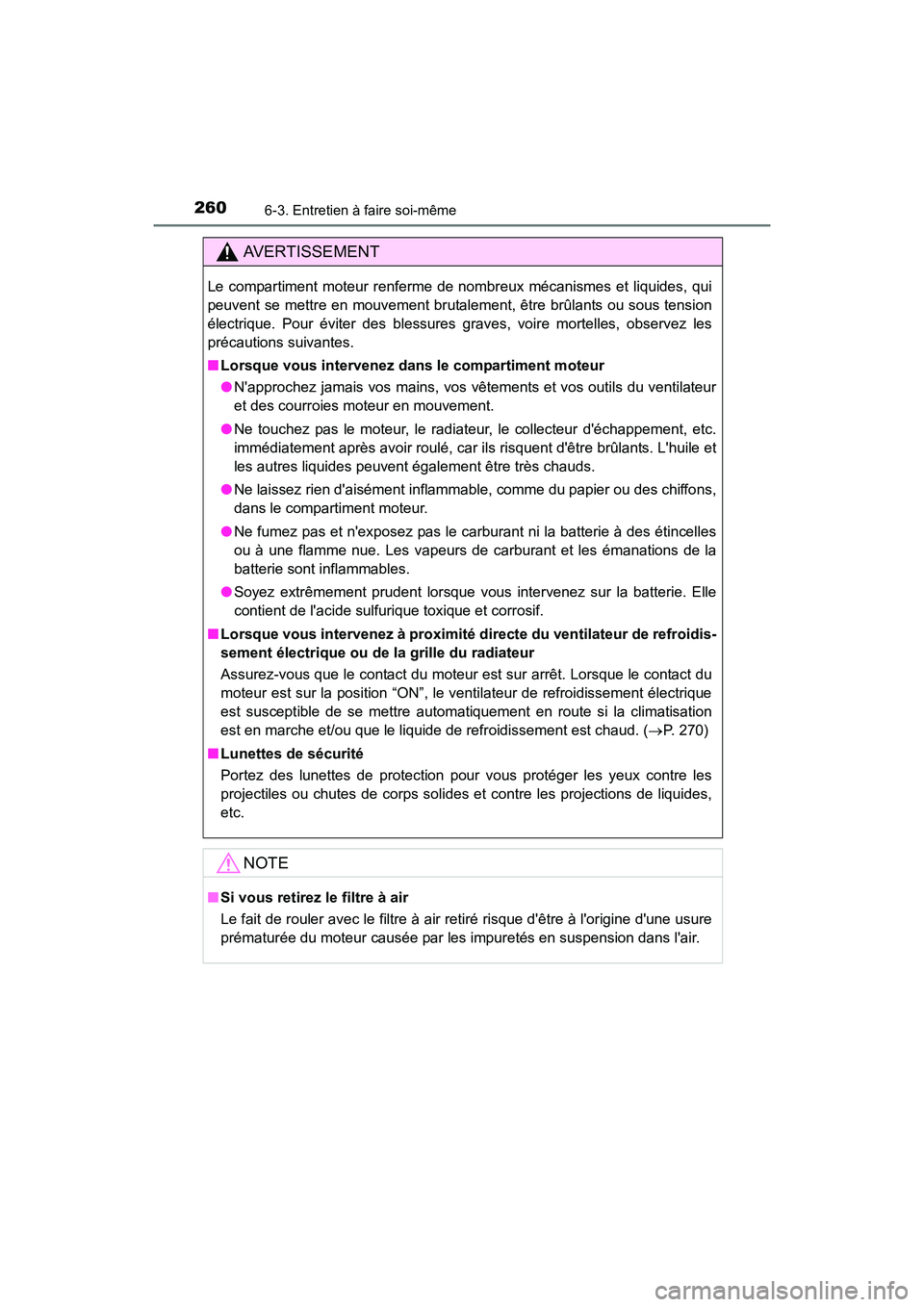

AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutalement, être brûlants ou sous tension
électrique. Pour éviter des blessures graves, voire mortelles, observez les
précautions suivantes.
■Lorsque vous intervenez dans le compartiment moteur
●N'approchez jamais vos mains, vos vêtements et vos outils du ventilateur
et des courroies moteur en mouvement.
● Ne touchez pas le moteur, le radiateur, le collecteur d'échappement, etc.
immédiatement après avoir roulé, car ils risquent d'être brûlants. L'huile et
les autres liquides peuvent également être très chauds.
● Ne laissez rien d'aisément inflammable, comme du papier ou des chiffons,
dans le compartiment moteur.
● Ne fumez pas et n'exposez pas le carburant ni la batterie à des étincelles
ou à une flamme nue. Les vapeurs de carburant et les émanations de la
batterie sont inflammables.
● Soyez extrêmement prudent lorsque vous intervenez sur la batterie. Elle
contient de l'acide sulfurique toxique et corrosif.
■ Lorsque vous intervenez à proximité directe du ventilateur de refroidis-
sement électrique ou de la grille du radiateur
Assurez-vous que le contact du moteur est sur arrêt. Lorsque le contact du
moteur est sur la position “ON”, le ventilateur de refroidissement électrique
est susceptible de se mettre automatiquement en route si la climatisation
est en marche et/ou que le liquide de refroidissement est chaud. (→ P. 270)
■ Lunettes de sécurité
Portez des lunettes de protection pour vous protéger les yeux contre les
projectiles ou chutes de corps solides et contre les projections de liquides,
etc.
NOTE
■Si vous retirez le filtre à air
Le fait de rouler avec le filtre à air retiré risque d'être à l'origine d'une usure
prématurée du moteur causée par les impuretés en suspension dans l'air.

2616-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)

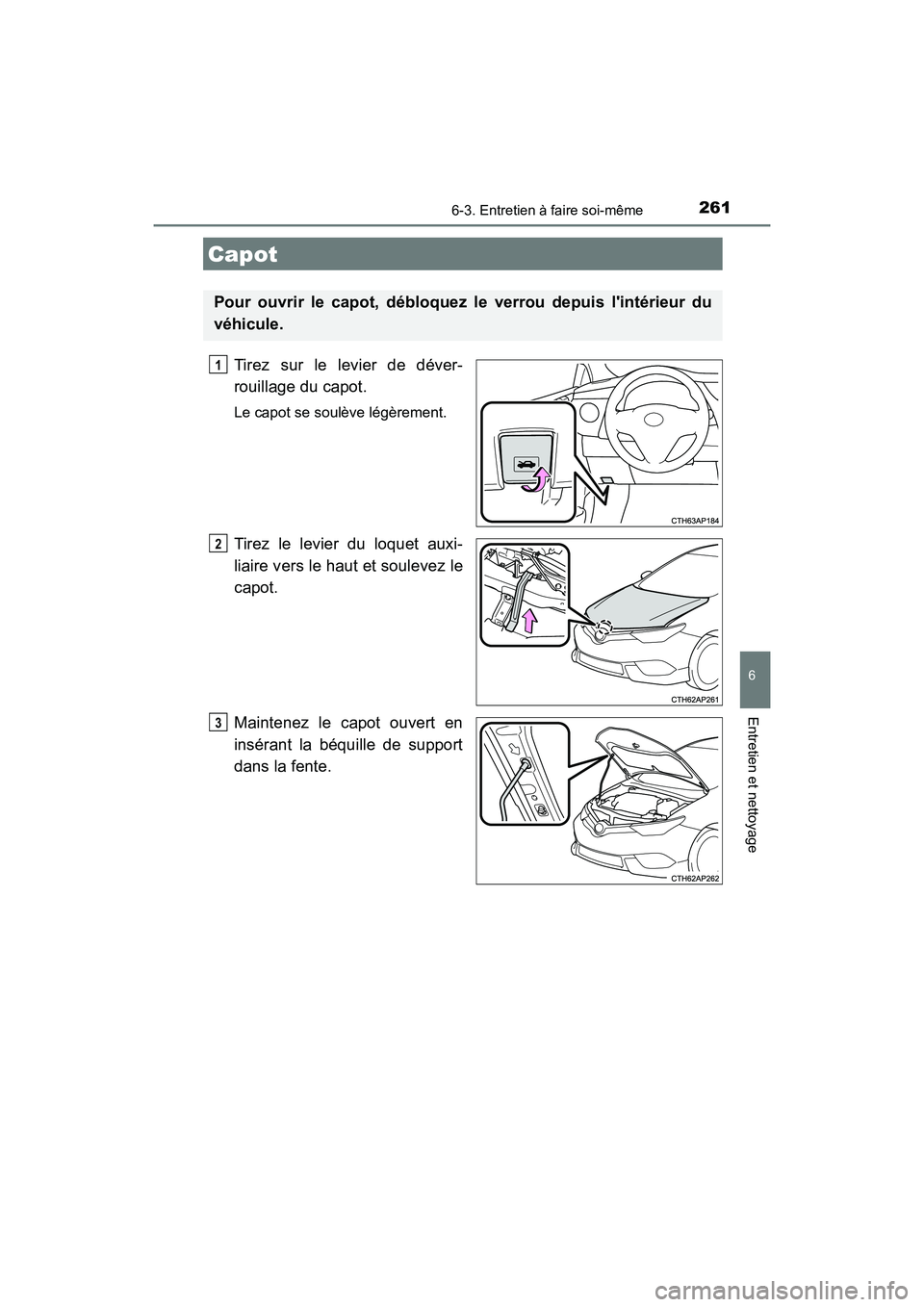

Tirez sur le levier de déver-
rouillage du capot.
Le capot se soulève légèrement.
Tirez le levier du loquet auxi-
liaire vers le haut et soulevez le
capot.
Maintenez le capot ouvert en
insérant la béquille de support
dans la fente.
Capot
Pour ouvrir le capot, débloquez le verrou depuis l'intérieur du
véhicule.
1
2
3

2626-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)

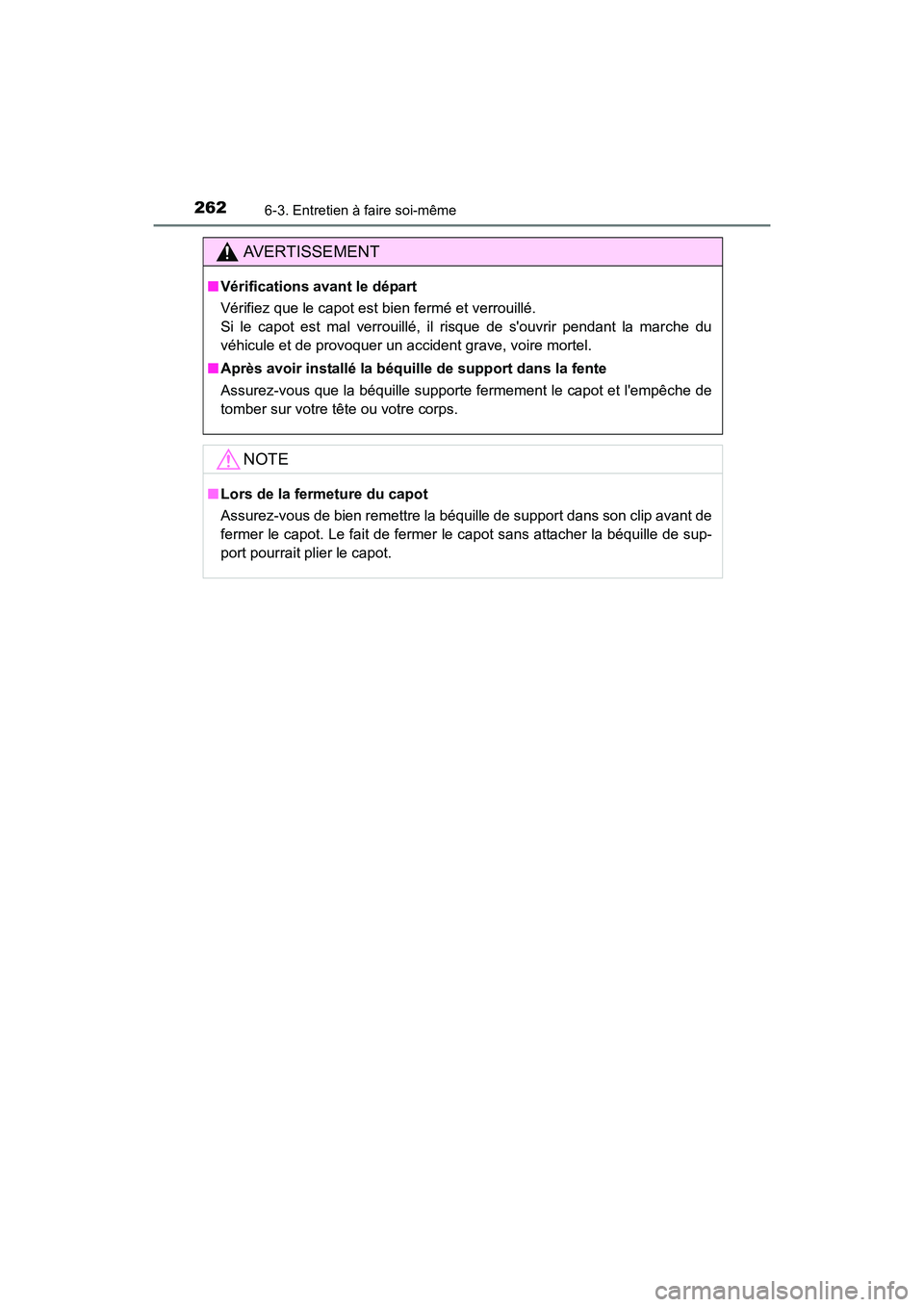

AVERTISSEMENT
■Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident grave, voire mortel.
■ Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fermement le capot et l'empêche de
tomber sur votre tête ou votre corps.
NOTE
■Lors de la fermeture du capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de
fermer le capot. Le fait de fermer le capot sans attacher la béquille de sup-
port pourrait plier le capot.
