2017 TOYOTA COROLLA IM Manuel du propriétaire (in French)

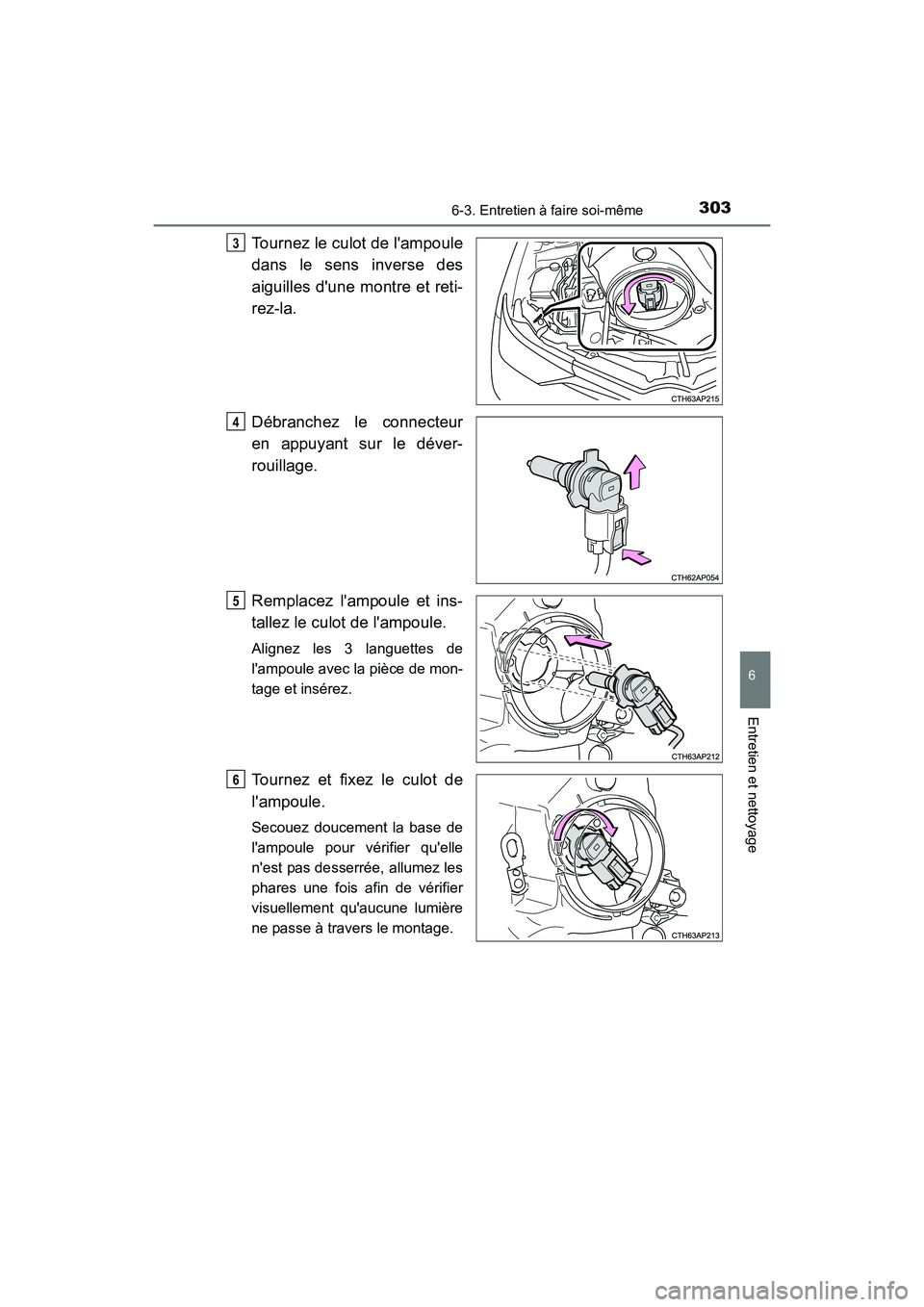

3036-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et reti-
rez-la.
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
Remplacez l'ampoule et ins-
tallez le culot de l'ampoule.
Alignez les 3 languettes de
l'ampoule avec la pièce de mon-
tage et insérez.
Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de
l'ampoule pour vérifier qu'elle
n'est pas desserrée, allumez les
phares une fois afin de vérifier
visuellement qu'aucune lumière
ne passe à travers le montage.
3
4
5
6

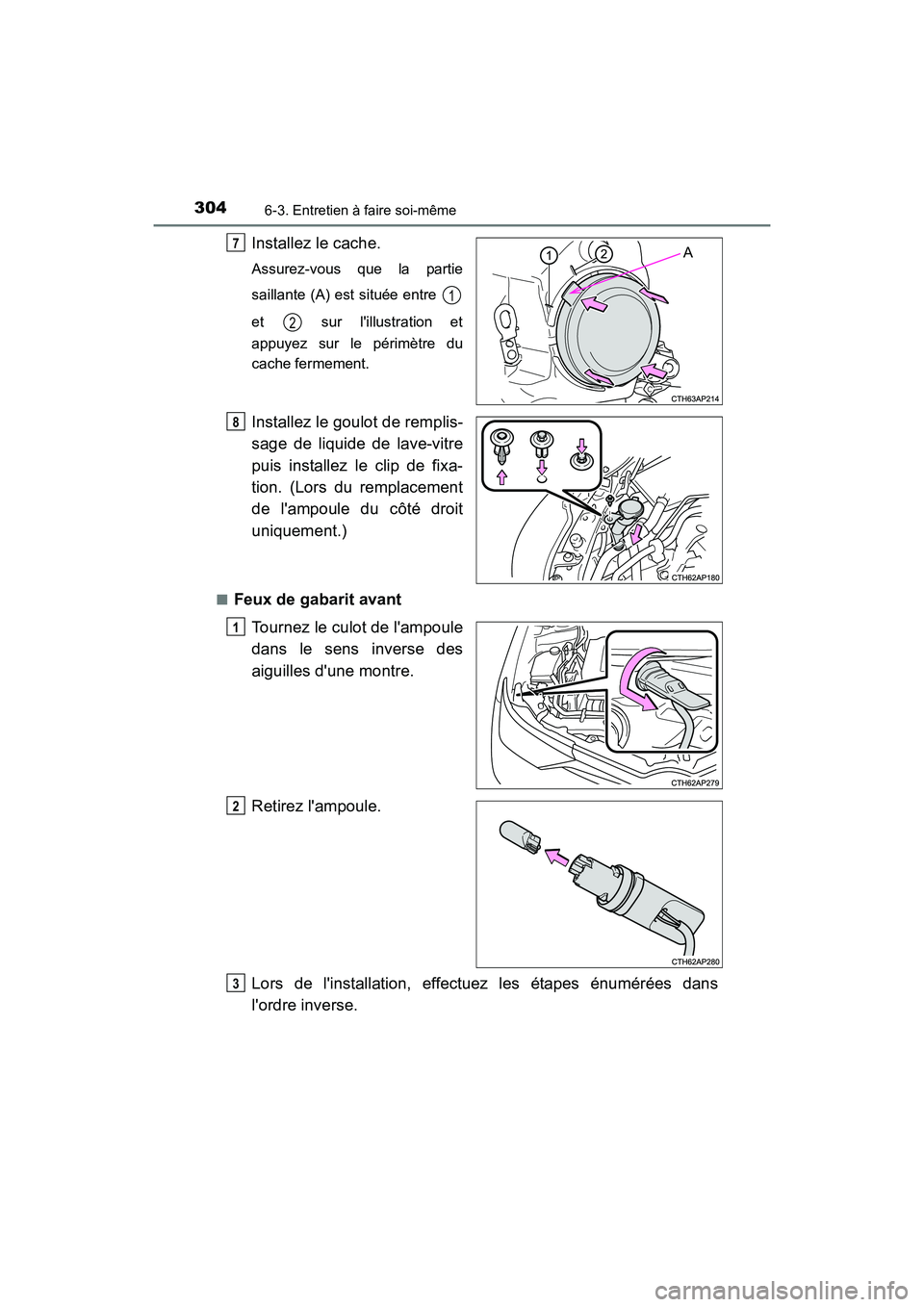

3046-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)
Installez le cache.
Assurez-vous que la partie
saillante (A) est située entre
et sur l'illustration et
appuyez sur le périmètre du
cache fermement.
Installez le goulot de remplis-
sage de liquide de lave-vitre
puis installez le clip de fixa-
tion. (Lors du remplacement
de l'ampoule du côté droit
uniquement.)
■Feux de gabarit avantTournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
A7
1
2
8
1
2
3

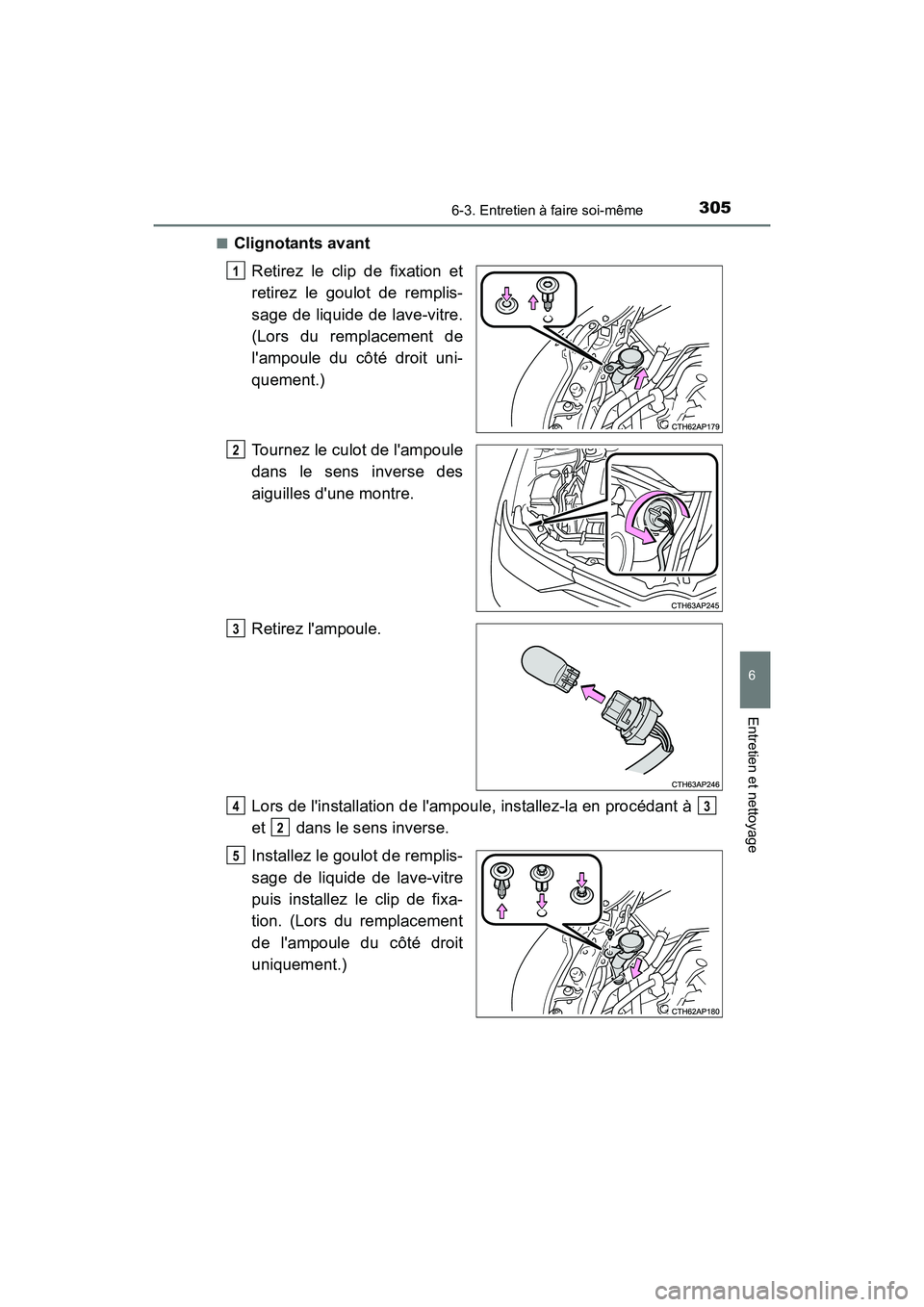

3056-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)■
Clignotants avant
Retirez le clip de fixation et
retirez le goulot de remplis-
sage de liquide de lave-vitre.
(Lors du remplacement de
l'ampoule du côté droit uni-
quement.)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation de l'ampoule, installez-la en procédant à
et dans le sens inverse.
Installez le goulot de remplis-
sage de liquide de lave-vitre
puis installez le clip de fixa-
tion. (Lors du remplacement
de l'ampoule du côté droit
uniquement.)
1
2
3
43
2
5

3066-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)■
Feux de stop et clignotants arrière
Ouvrez le hayon et retirez les
2 vis. Retirez le bloc optique
en tirant droit vers l'arrière.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.Feux de stop
Clignotants arrière
Retirez l'ampoule. Feux de stop
Clignotants arrière
Lors de l'installation de l'ampoule, installez-la en procédant à
et dans le sens inverse.
Installez le bloc optique, puis
installez les 2 vis.
Alignez le guide ( ) et l'axe
( ) sur le bloc optique avec la
fixation lors de son installation.
1
2
1
2
3
1
2
43
2
5
1
2

3076-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)■
Feux de recul
Ouvrez le hayon et retirez le
cache.
Insérez un tournevis plat ou un
outil similaire dans l'orifice situé
sur le haut du cache et retirez-le
comme indiqué sur l'illustration.
Pour éviter d'endommager le
véhicule, enveloppez le tourne-
vis plat de ruban adhésif.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et reti-
rez-la.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3
4

3086-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)■
Éclairages de plaque d'immatriculation
Retirez le l'éclairage.
Insérez un tournevis plat ou un
outil similaire dans l'orifice à
côté de l'éclairage et retirez-le
comme indiqué sur l'illustration.
Pour éviter d'endommager le
véhicule, enveloppez le tourne-
vis plat de ruban adhésif.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et reti-
rez-la.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3
4

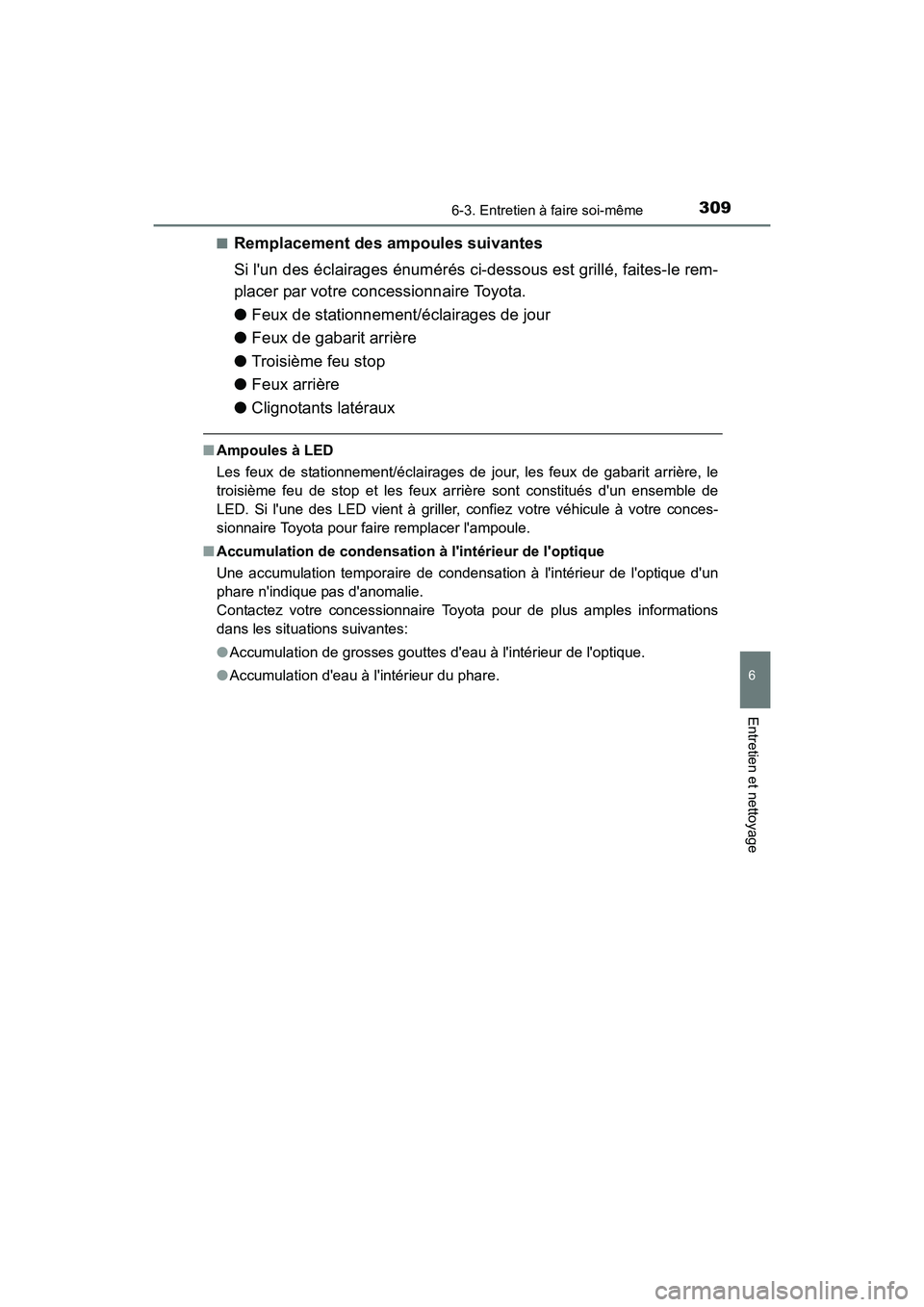

3096-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)■
Remplacement des ampoules suivantes
Si l'un des éclairages énumérés ci-dessous est grillé, faites-le rem-
placer par votre concessionnaire Toyota.
●
Feux de stationnement/éclairages de jour
● Feux de gabarit arrière
● Troisième feu stop
● Feux arrière
● Clignotants latéraux
■Ampoules à LED
Les feux de stationnement/éclairages de jour, les feux de gabarit arrière, le
troisième feu de stop et les feux arrière sont constitués d'un ensemble de
LED. Si l'une des LED vient à griller, confiez votre véhicule à votre conces-
sionnaire Toyota pour faire remplacer l'ampoule.
■ Accumulation de condensation à l'intérieur de l'optique
Une accumulation temporaire de condens ation à l'intérieur de l'optique d'un
phare n'indique pas d'anomalie.
Contactez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes:
● Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
● Accumulation d'eau à l'intérieur du phare.

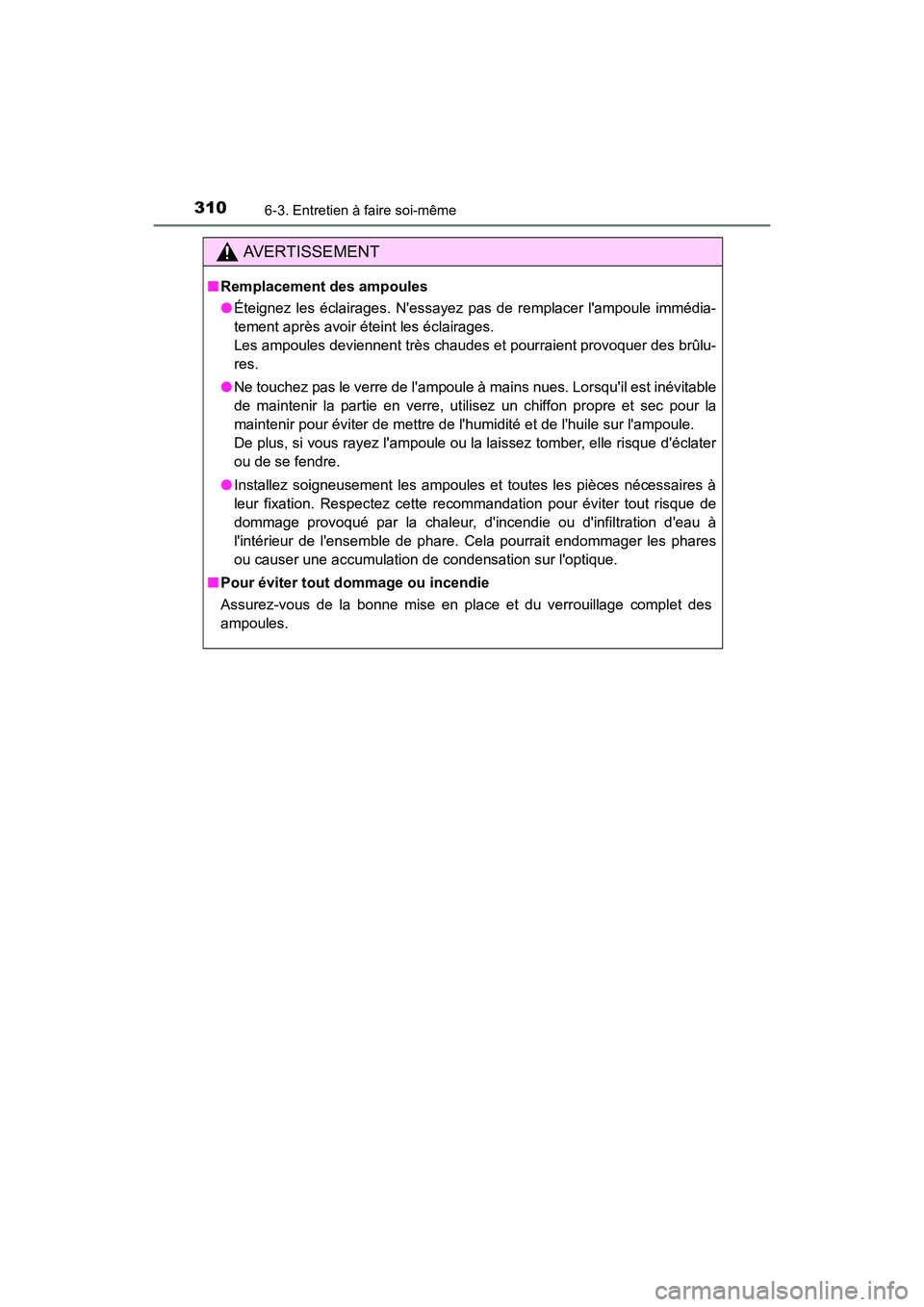

3106-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)
AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les éclairages. N'essayez pas de remplacer l'ampoule immédia-
tement après avoir éteint les éclairages.
Les ampoules deviennent très chaudes et pourraient provoquer des brûlu-
res.
● Ne touchez pas le verre de l'ampoule à mains nues. Lorsqu'il est inévitable
de maintenir la partie en verre, utilisez un chiffon propre et sec pour la
maintenir pour éviter de mettre de l'humidité et de l'huile sur l'ampoule.
De plus, si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater
ou de se fendre.
● Installez soigneusement les ampoules et toutes les pièces nécessaires à
leur fixation. Respectez cette recommandation pour éviter tout risque de
dommage provoqué par la chaleur, d' incendie ou d'infiltration d'eau à
l'intérieur de l'ensemble de phare. Cela pourrait endommager les phares
ou causer une accumulation de condensation sur l'optique.
■ Pour éviter tout dommage ou incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
