792. Combiné d'instruments
2
Bloc d’instrumentation
COROLLA iM_D (OM12K64D)

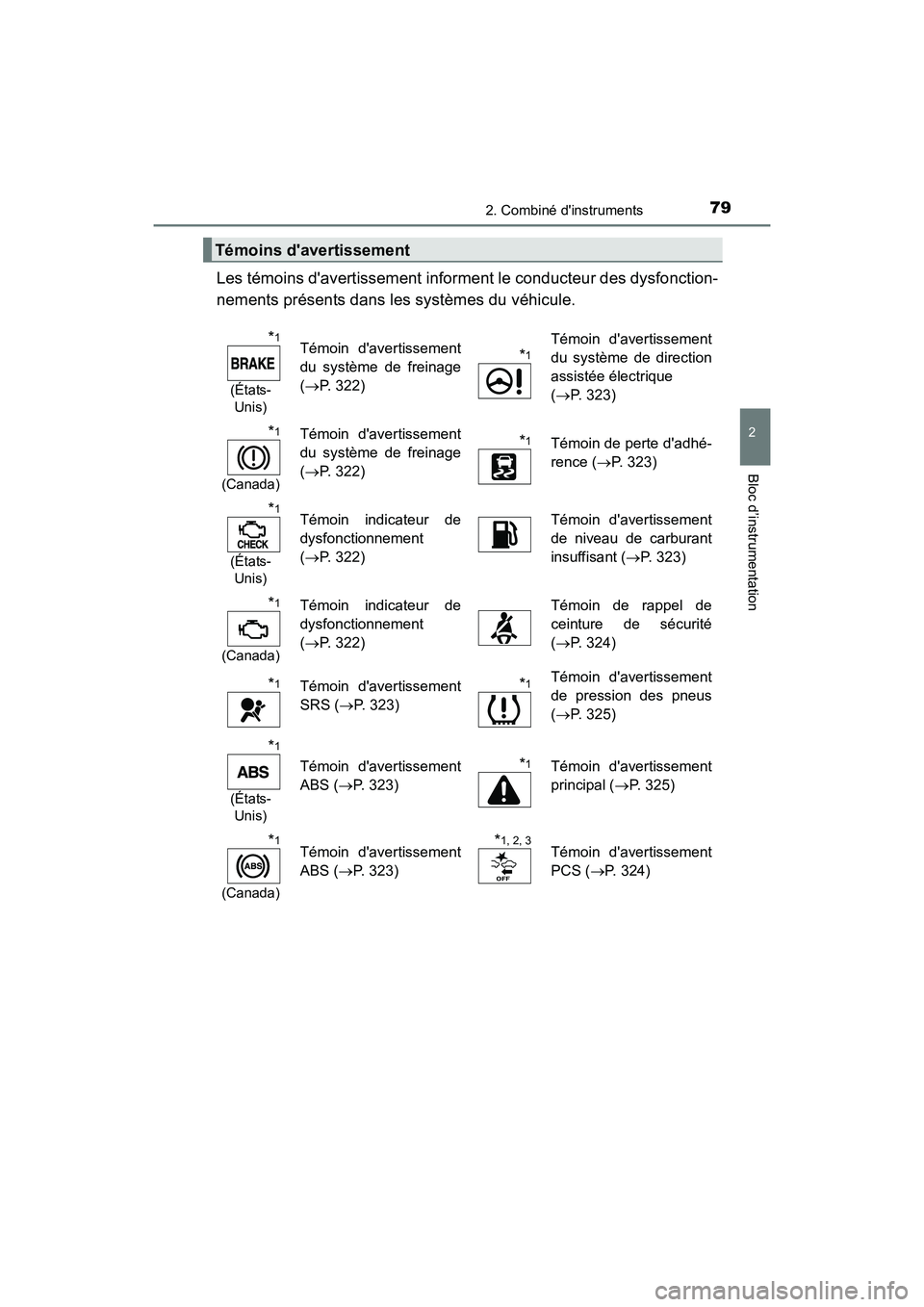

Les témoins d'avertissement informent le conducteur des dysfonction-
nements présents dans les systèmes du véhicule.
Témoins d'avertissement
*1
(États-Unis)
Témoin d'avertissement
du système de freinage
( → P. 322)*1Témoin d'avertissement
du système de direction
assistée électrique
(→ P. 323)
*1
(Canada)
Témoin d'avertissement
du système de freinage
(→ P. 322)*1Témoin de perte d'adhé-
rence ( →P. 323)
*1
(États-
Unis)
Témoin indicateur de
dysfonctionnement
( → P. 322)Témoin d'avertissement
de niveau de carburant
insuffisant ( →P. 323)
*1
(Canada)
Témoin indicateur de
dysfonctionnement
(→ P. 322)Témoin de rappel de
ceinture de sécurité
(→ P. 324)
*1Témoin d'avertissement
SRS ( →P. 323)*1Témoin d'avertissement
de pression des pneus
(→ P. 325)
*1
(États-
Unis)
Témoin d'avertissement
ABS ( →P. 323)*1Témoin d'avertissement
principal ( →P. 325)
*1
(Canada)
Témoin d'avertissement
ABS ( →P. 323)*1, 2, 3Témoin d'avertissement
PCS ( →P. 324)

802. Combiné d'instruments
COROLLA iM_D (OM12K64D)
*1: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-tion “ON” pour indiquer qu'un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s’allume pas, ou s’éteint. Faites contrôler le véhicule par votre concession-
naire Toyota.
*2: Le témoin clignote pour indiquer un dysfonctionnement.
*3: Sur modèles équipés

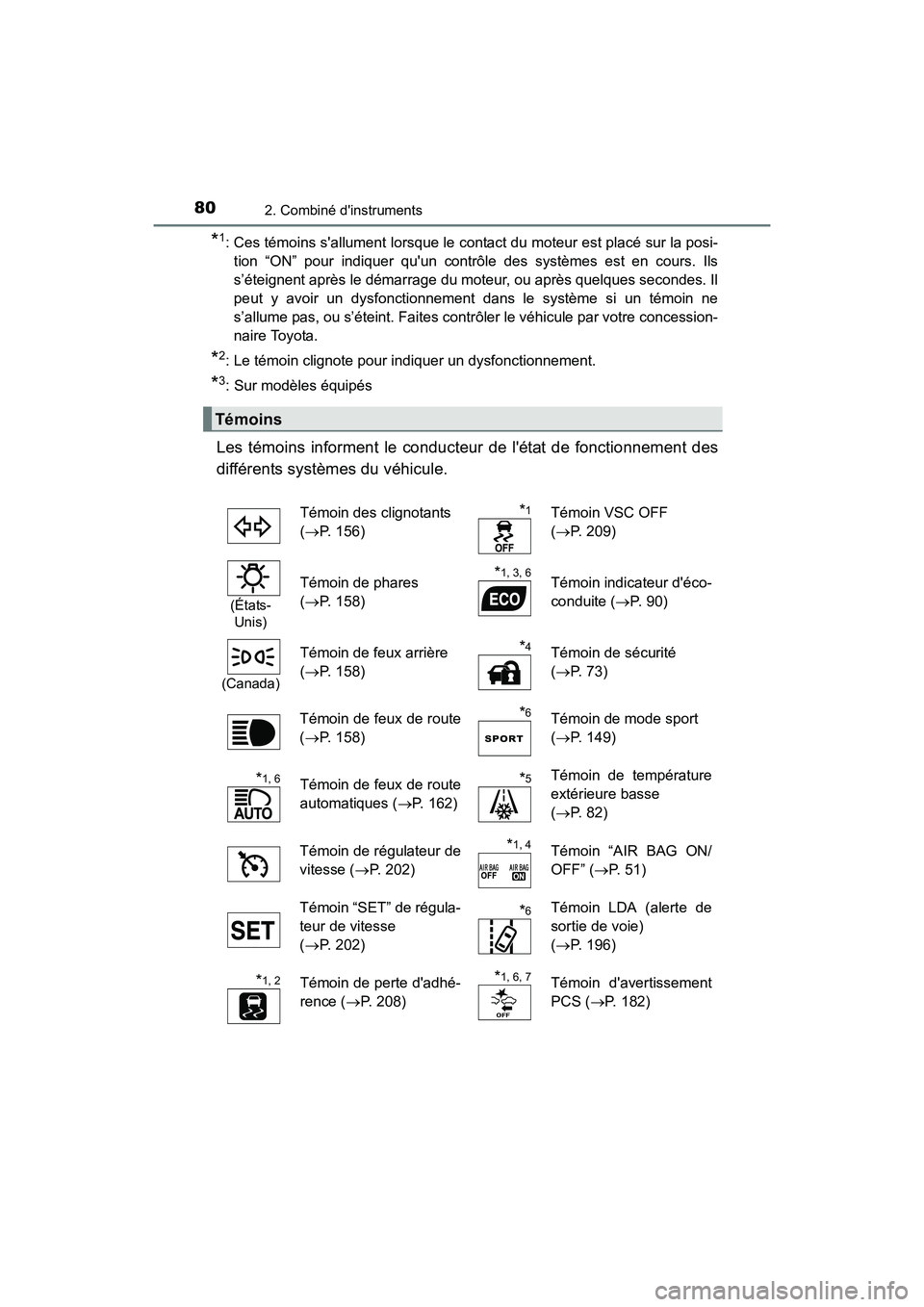

Les témoins informent le conducteur de l'état de fonctionnement des
différents systèmes du véhicule.
Témoins
Témoin des clignotants
(→ P. 156)*1Témoin VSC OFF
(→ P. 209)
(États-
Unis)
Témoin de phares
( → P. 158)*1, 3, 6Témoin indicateur d'éco-
conduite ( →P. 90)
(Canada)
Témoin de feux arrière
(→ P. 158) *4Témoin de sécurité
(→ P. 73)
Témoin de feux de route
( → P. 158)
*6Témoin de mode sport
(→ P. 149)
*1, 6Témoin de feux de route
automatiques ( →P. 162)*5Témoin de température
extérieure basse
(→ P. 82)
Témoin de régulateur de
vitesse ( →P. 202)
*1, 4Témoin “AIR BAG ON/
OFF” ( →P. 51)
Témoin “SET” de régula-
teur de vitesse
( → P. 202)
*6Témoin LDA (alerte de
sortie de voie)
(→ P. 196)
*1, 2 Témoin de perte d'adhé-
rence ( →P. 208)*1, 6, 7Témoin d'avertissement
PCS ( →P. 182)

812. Combiné d'instruments
2
Bloc d’instrumentation
COROLLA iM_D (OM12K64D)
*1: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-tion “ON” pour indiquer qu'un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s’allume pas, ou s’éteint. Faites contrôler le véhicule par votre concession-
naire Toyota.
*2: Le témoin clignote pour indiquer que le système est actif.
*3: Le témoin ne s'allume pas lorsque le système est désactivé.
*4: Ce témoin s'allume sur la console centrale.
*5: Lorsque la température extérieure est d'environ 37°F (3°C) ou moins, le
témoin clignote pendant environ 10 secondes, puis reste allumé.
*6: Sur modèles équipés
*7:Le témoin s'allume lorsque le système est désactivé.
AVERTISSEMENT
■ Si le témoin d'avertissement d'un système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que les témoins d'avertissement
ABS ou SRS ne s'allume pas au démarrage du moteur, cela peut signifier
que le système incriminé n'est pas en mesure de vous offrir sa protection en
cas d'accident, ce qui peut entraîner la mort ou de graves blessures. Faites
contrôler immédiatement le véhicule par votre concessionnaire Toyota si
cela se produit.

822. Combiné d'instruments
COROLLA iM_D (OM12K64D)

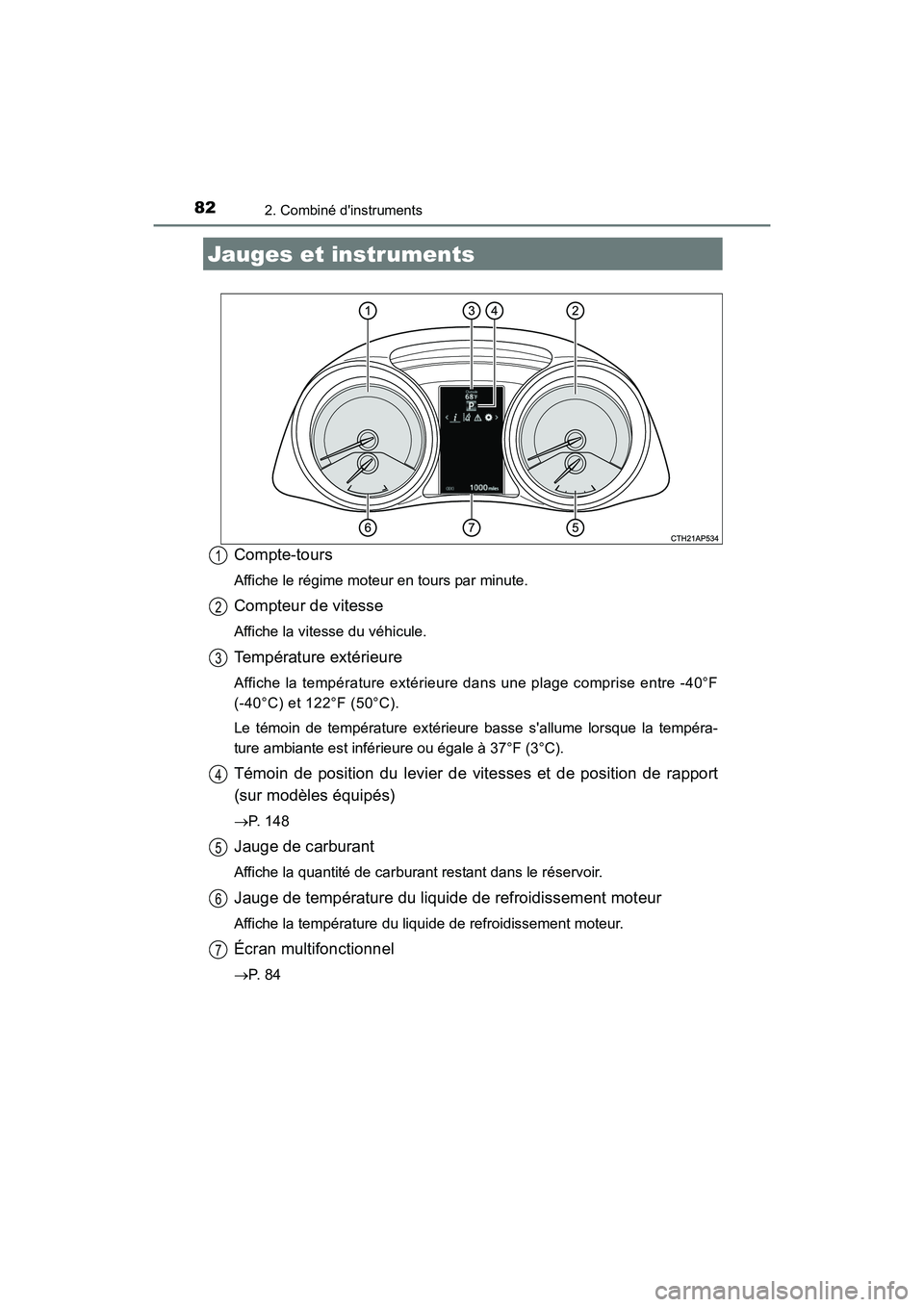

Compte-tours
Affiche le régime moteur en tours par minute.
Compteur de vitesse
Affiche la vitesse du véhicule.
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°F
(-40°C) et 122°F (50°C).
Le témoin de température extérieure basse s'allume lorsque la tempéra-
ture ambiante est inférieure ou égale à 37°F (3°C).
Témoin de position du levier de vitesses et de position de rapport
(sur modèles équipés)
→P. 148
Jauge de carburant
Affiche la quantité de carburant restant dans le réservoir.
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Écran multifonctionnel
→P. 8 4
Jauges et instruments
1
2
3
4
5
6
7

832. Combiné d'instruments
2
Bloc d’instrumentation
COROLLA iM_D (OM12K64D)
■Les instruments et l'affichage s'allument lorsque
Le contact du moteur est sur la position “ON”.
■ Affichage de la température extérieure
●Dans les situations suivantes, la température extérieure correcte risque de
ne pas s'afficher, ou le temps de réponse de l'affichage risque d'être plus
long qu'à l'accoutumée.
• Lorsque le véhicule est à l'arrêt ou roule à basse vitesse (moins de 9 mph
[15 km/h])
• Lorsque la température extérieur e a brusquement changé (à l'entrée/la
sortie d'un garage, dans un tunnel, etc.)
● Si “ − −” est affiché en permanence, il est possible que le système soit défec-
tueux. Amenez votre véhicule chez votre concessionnaire Toyota.
NOTE
■ Pour éviter d'endommager le moteur et ses composants
●Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge,
laquelle indique le régime moteur maximal.
● Il est possible que le moteur soit en train de surchauffer si la jauge de tem-
pérature de liquide de refroidissement moteur entre dans la zone rouge.
Dans ce cas, arrêtez immédiatement le véhicule en lieu sûr, et vérifiez le
moteur une fois ce dernier complètement refroidi. ( →P. 351)

842. Combiné d'instruments
COROLLA iM_D (OM12K64D)
L'écran multifonctionnel présente au conducteur diverses données
relatives à la conduite, telles que la température extérieure actuelle.
L'écran multifonctionnel peut également être utilisé pour modifier les
réglages de l'écran et d'autres réglages.
●Température extérieure
(→ P. 8 2 )
● Témoin de position du levier de
vitesses et de position de rap-
port (sur modèles équipés)
(→ P. 148)
● Écran contextuel
Dans certains cas, un message
d’avertissement ou l'état de
fonctionnement d'un système
s’affiche provisoirement sur
l’écran multifonctionnel.
● Informations relatives au trajet/Commande d'éclairage des instru-
ments ( →P. 85)
Affiche les éléments suivants: • Totalisateur kilométrique
• Totalisateur partiel
• Commande d'éclairage des instruments
● Icones de menu ( →P. 8 6 )
Sélectionnez un icone de menu pour afficher son contenu.
Informations relatives à la conduite ( →P. 8 7 )
Sélectionnez pour afficher les différentes données relatives à la con-
duite.
État opérationnel du système LDA (alerte de sortie de voie)
(sur modèles équipés) ( →P. 196)
Sélectionnez pour afficher l'état opérationnel du système LDA.
Écran multifonctionnel
Contenu de l'affichage

852. Combiné d'instruments
2
Bloc d’instrumentation
COROLLA iM_D (OM12K64D)

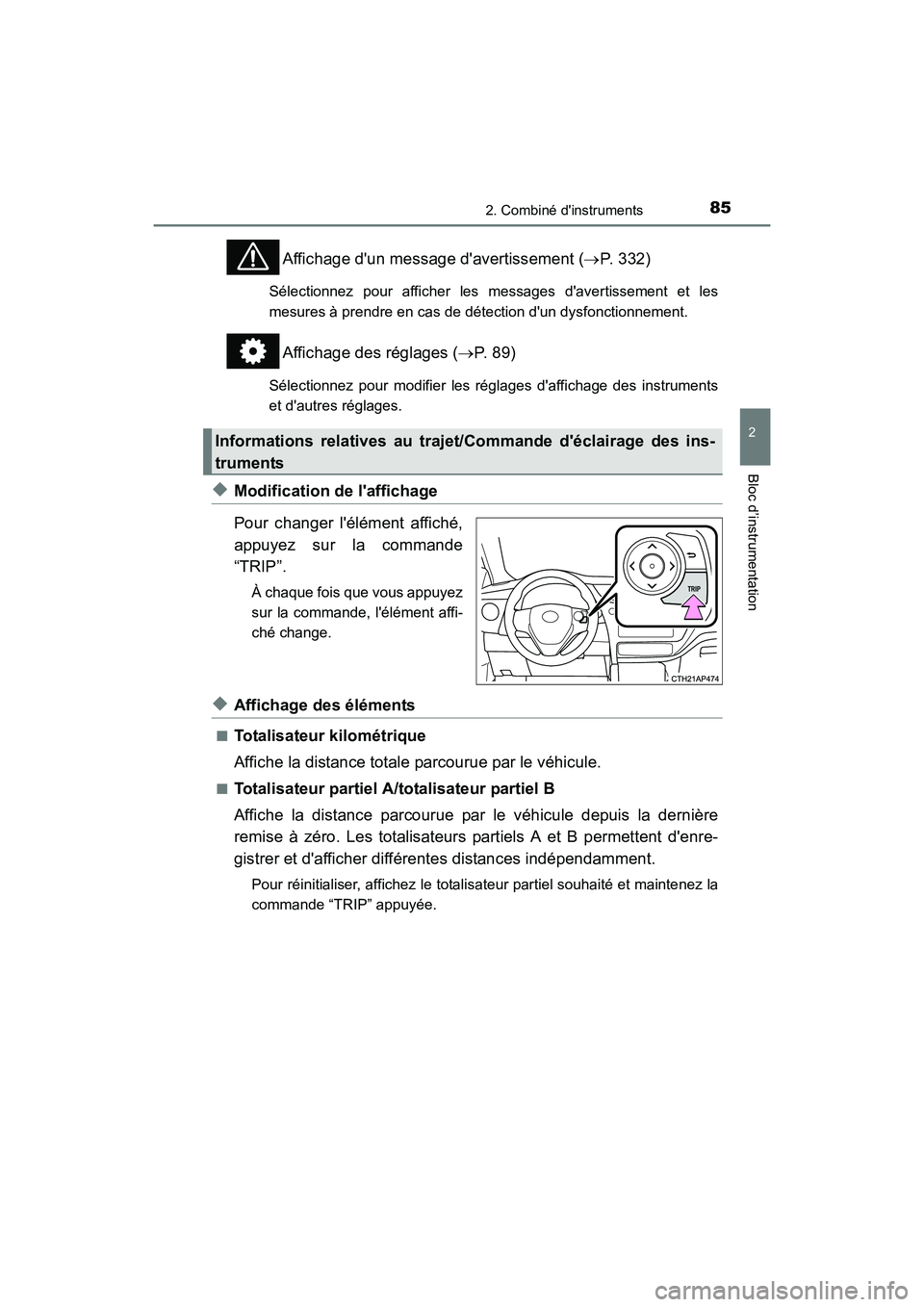

Affichage d'un message d'avertissement (→P. 332)
Sélectionnez pour afficher les messages d'avertissement et les
mesures à prendre en cas de détection d'un dysfonctionnement.
Affichage des réglages ( →P. 8 9 )
Sélectionnez pour modifier les réglages d'affichage des instruments
et d'autres réglages.
◆Modification de l'affichage
Pour changer l'élément affiché,
appuyez sur la commande
“TRIP”.
À chaque fois que vous appuyez
sur la commande, l'élément affi-
ché change.
◆Affichage des éléments
■Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
■Totalisateur partiel A/totalisateur partiel B
Affiche la distance parcourue par le véhicule depuis la dernière
remise à zéro. Les totalisateurs partiels A et B permettent d'enre-
gistrer et d'afficher différentes distances indépendamment.
Pour réinitialiser, affichez le totalisateur partiel souhaité et maintenez la
commande “TRIP” appuyée.
Informations relatives au trajet/Commande d'éclairage des ins-
truments

862. Combiné d'instruments
COROLLA iM_D (OM12K64D)■
Commande d'éclairage des instruments
Affiche l'écran de commande de l'éclairage des instruments.
• La luminosité des instruments peut être réglée individuellement pour le
mode jour et le mode nuit
*.
• Si la luminosité des instruments est réglée lorsque les feux arrière sont allumés, la luminosité de la montre et des autres éléments est égale-
ment réglée.
• Pour régler la luminosité, affichez l'écran de commande de l'éclairage des instruments et maintenez la commande “TRIP” appuyée.
*: Mode jour et mode nuit: →P. 9 0
◆Actionnement des commandes de réglage des instruments
L'écran multifonctionnel est utilisé à l'aide des commandes de
réglage des instruments.
: Sélectionnez les ico-nes de menu
: Changez l'élément affiché, faites défiler
l’écran vers le haut/
bas et déplacez le
curseur vers le haut/
bas
Appuyez: Entrez/Réglez
Maintenez appuyé: Réinitialisez
Revenez à l'écran précédent
Icones de menu
1
2
3
