2017 TOYOTA COROLLA IM Manuel du propriétaire (in French)

2956-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)■
Méthode de remplacement
Retirez le filtre de climatisation et
remplacez-le par un neuf.
Les repères “ ↑UP” indiqués sur le
filtre doivent être orientés vers le
haut.
■ Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme
d'entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou à trafic très dense. (Pour de plus amples infor-
mations concernant le programme d' entretien, veuillez vous reporter au
“Guide du programme d'entretien” ou au “Supplément du manuel du proprié-
taire”.)
■ En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si néces-
saire.
NOTE
■Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le
système.

2966-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR1620
Retirez le couvercle.
Pour éviter d'endommager la clé,
protégez l'extrémité du tournevis
avec un chiffon.
Retirez le cache de la pile.
Retirez la pile usée à l'aide d'un
petit tournevis plat.
Insérez une pile neuve, borne “+”
orientée vers le haut.

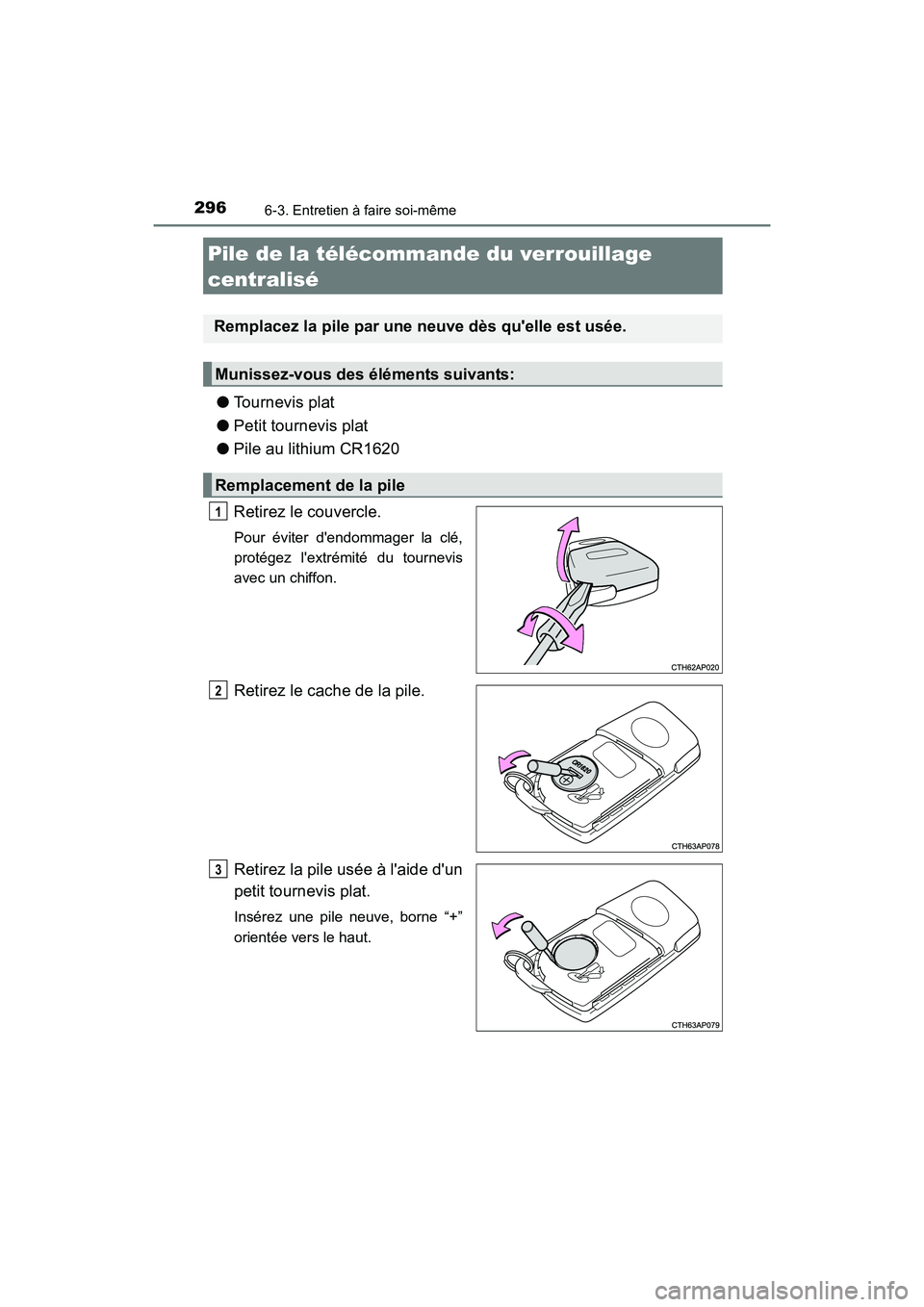

Pile de la télécommande du verrouillage
centralisé
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3

2976-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)

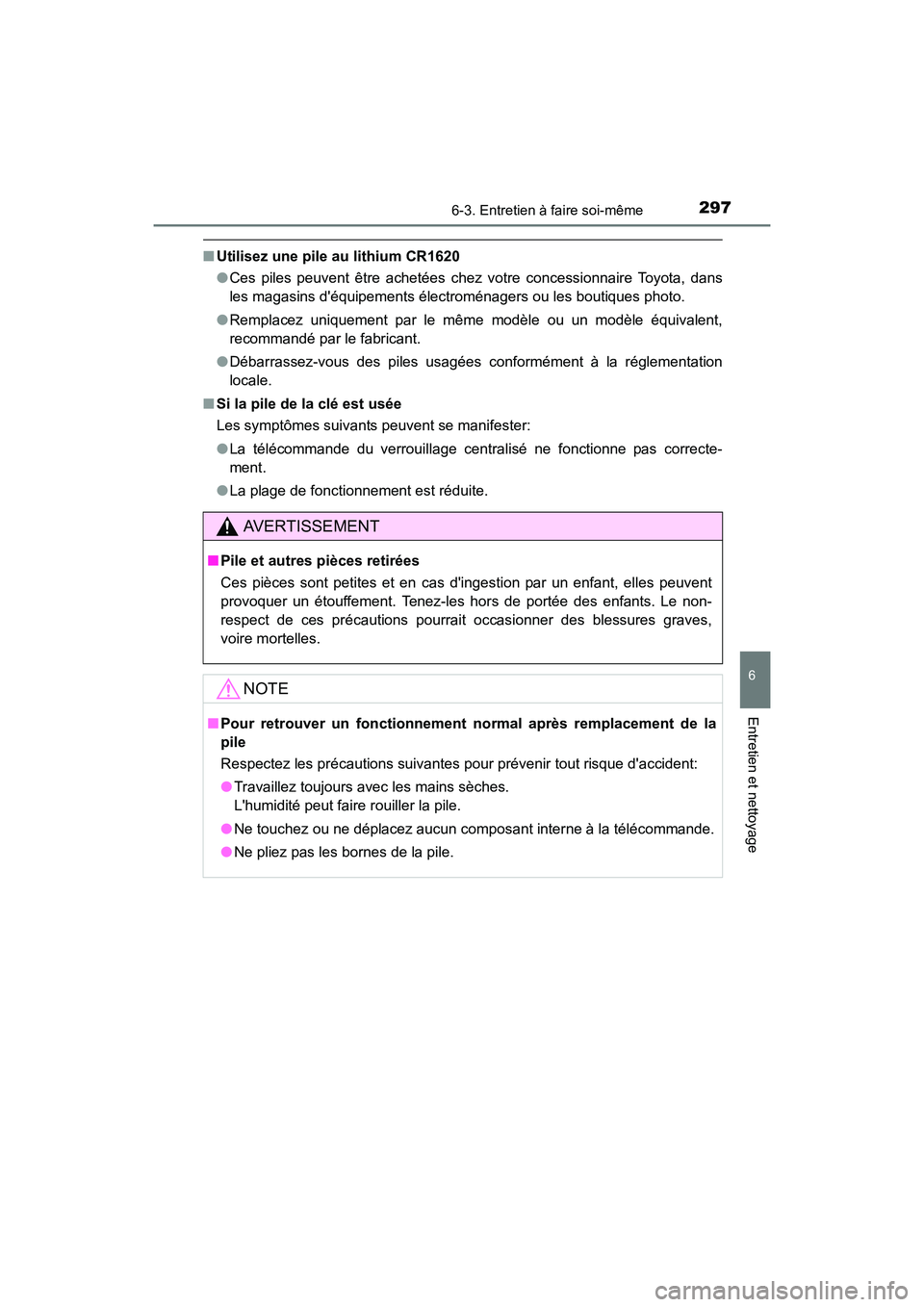

■Utilisez une pile au lithium CR1620
●Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez uniquement par le même modèle ou un modèle équivalent,
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●La télécommande du verrouillage centralisé ne fonctionne pas correcte-
ment.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■ Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions pourrait occasionner des blessures graves,
voire mortelles.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la télécommande.
● Ne pliez pas les bornes de la pile.

2986-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)
Mettez le contact du moteur sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
XCompartiment moteur
Appuyez sur la languette et
soulevez le couvercle pour le
retirer.
XSous le tableau de bord côté conducteur
Retirez le couvercle.
Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A peu-
vent être retirés à l'aide de l'extrac-
teur.

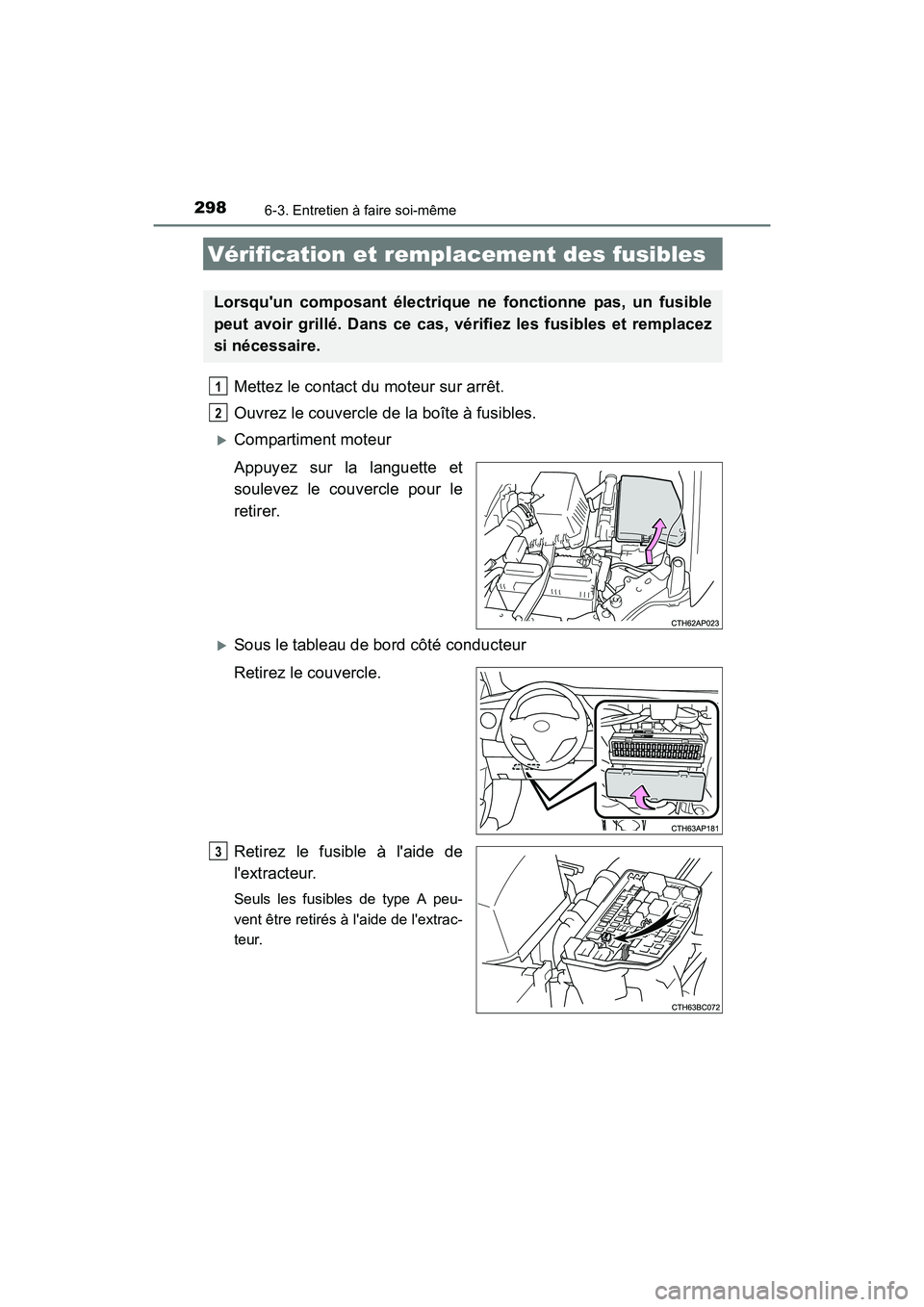

Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2
3

2996-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Type A, B et C:
Remplacez le fusible grillé pa r un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type D:
Contactez votre concessionnaire Toyota.
4
1
2
XType AXTy pe B
XType CXTy pe D

3006-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)

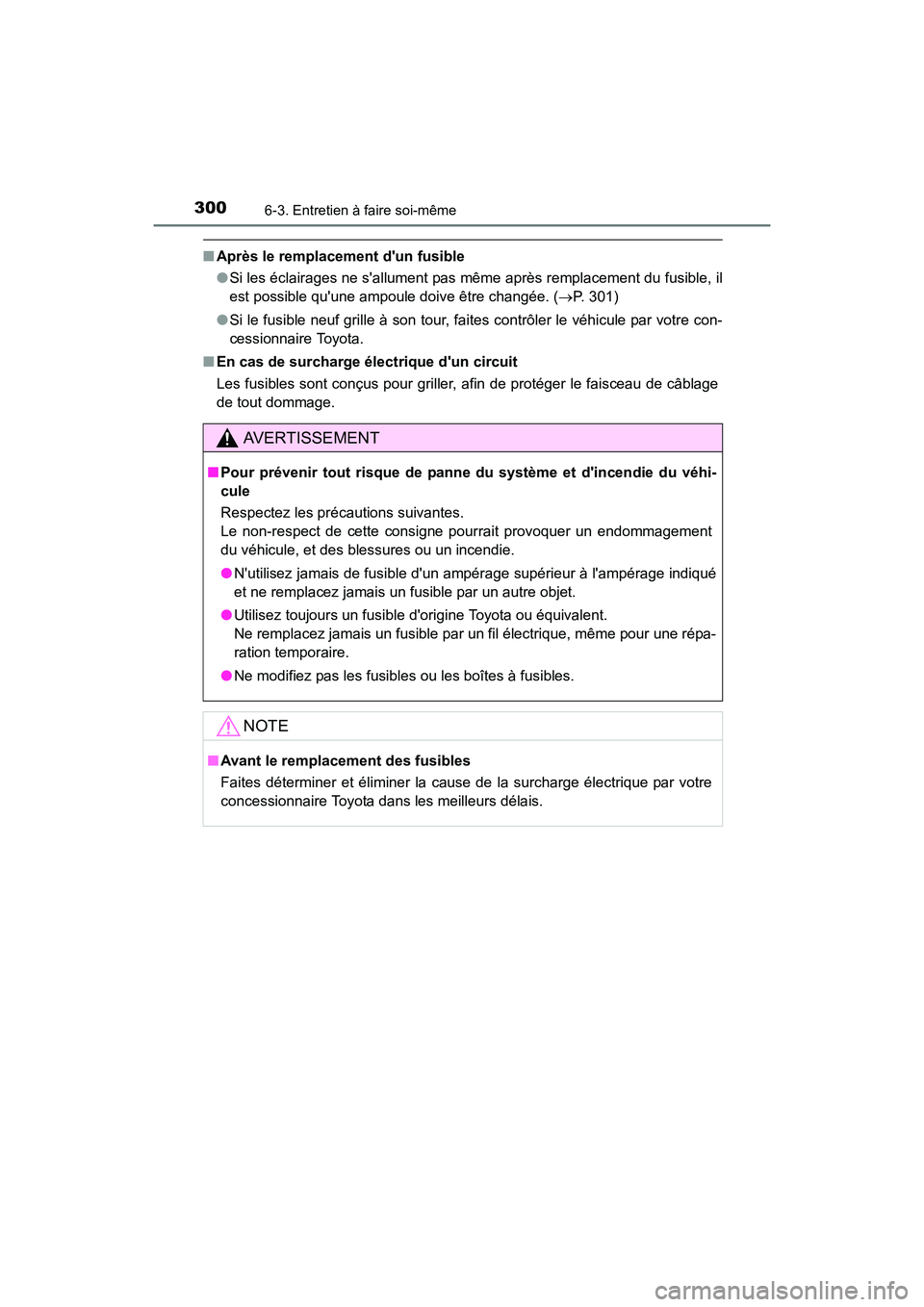

■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. (→ P. 301)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre con-
cessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AVERTISSEMENT
■Pour prévenir tout risque de pann e du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites déterminer et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota dans les meilleurs délais.

3016-3. Entretien à faire soi-même
6
Entretien et nettoyage
COROLLA iM_D (OM12K64D)
Vérifiez la puissance de l'ampoule à remplacer. (→P. 366)
■Avant

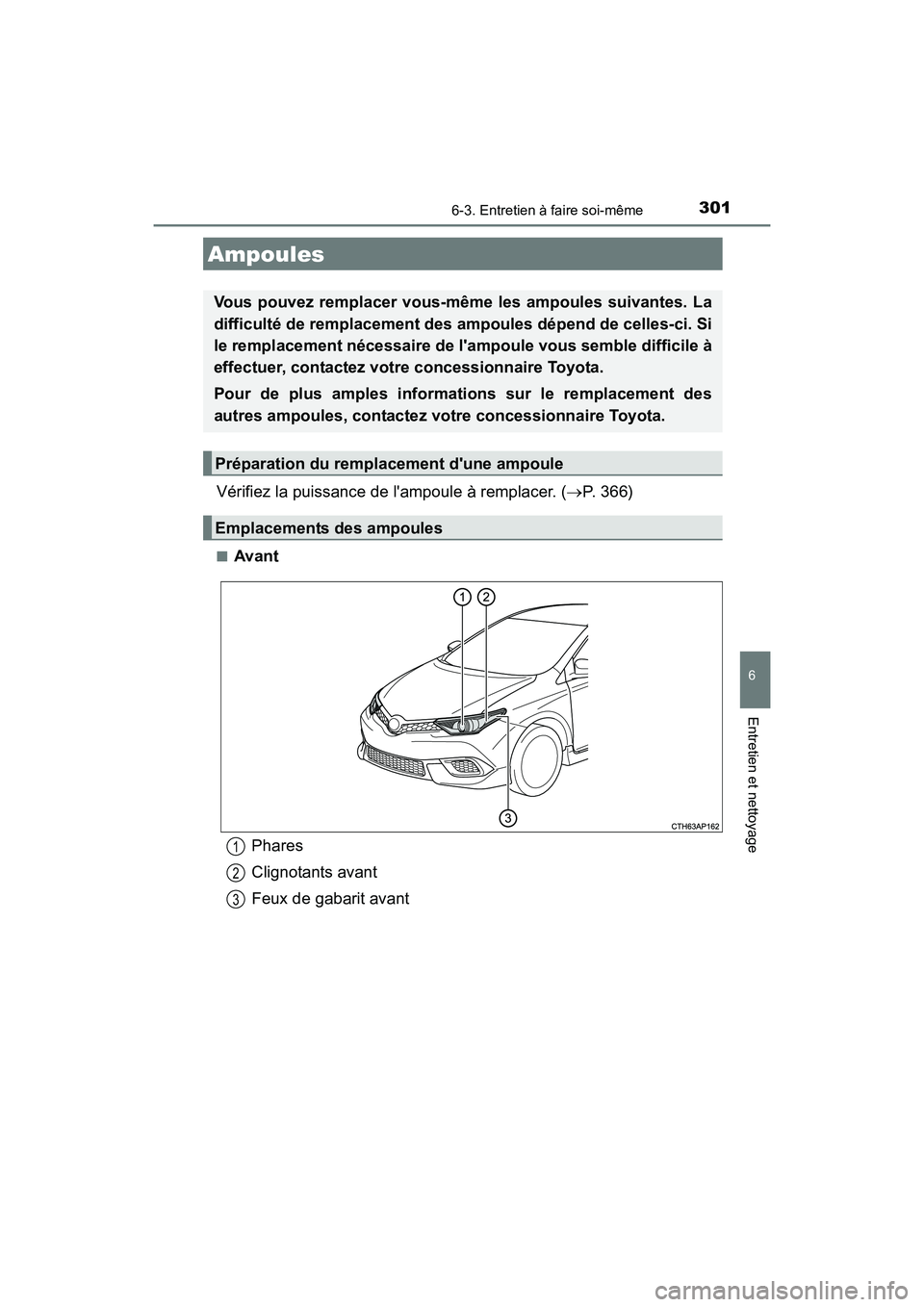

Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si
le remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, contactez votre concessionnaire Toyota.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
Phares
Clignotants avant
Feux de gabarit avant1
2
3

3026-3. Entretien à faire soi-même
COROLLA iM_D (OM12K64D)■
Arrière
■Phares
Retirez le clip de fixation et
retirez le goulot de remplis-
sage de liquide de lave-vitre.
(Lors du remplacement de
l'ampoule du côté droit uni-
quement.)
Retirez le couvercle.
Feux de recul
Feux de stop
Clignotants arrière
Éclairages de plaque d'immatriculation
Remplacement des ampoules
1
2
3
4
1
2
