2017 TOYOTA COROLLA IM Manuel du propriétaire (in French)

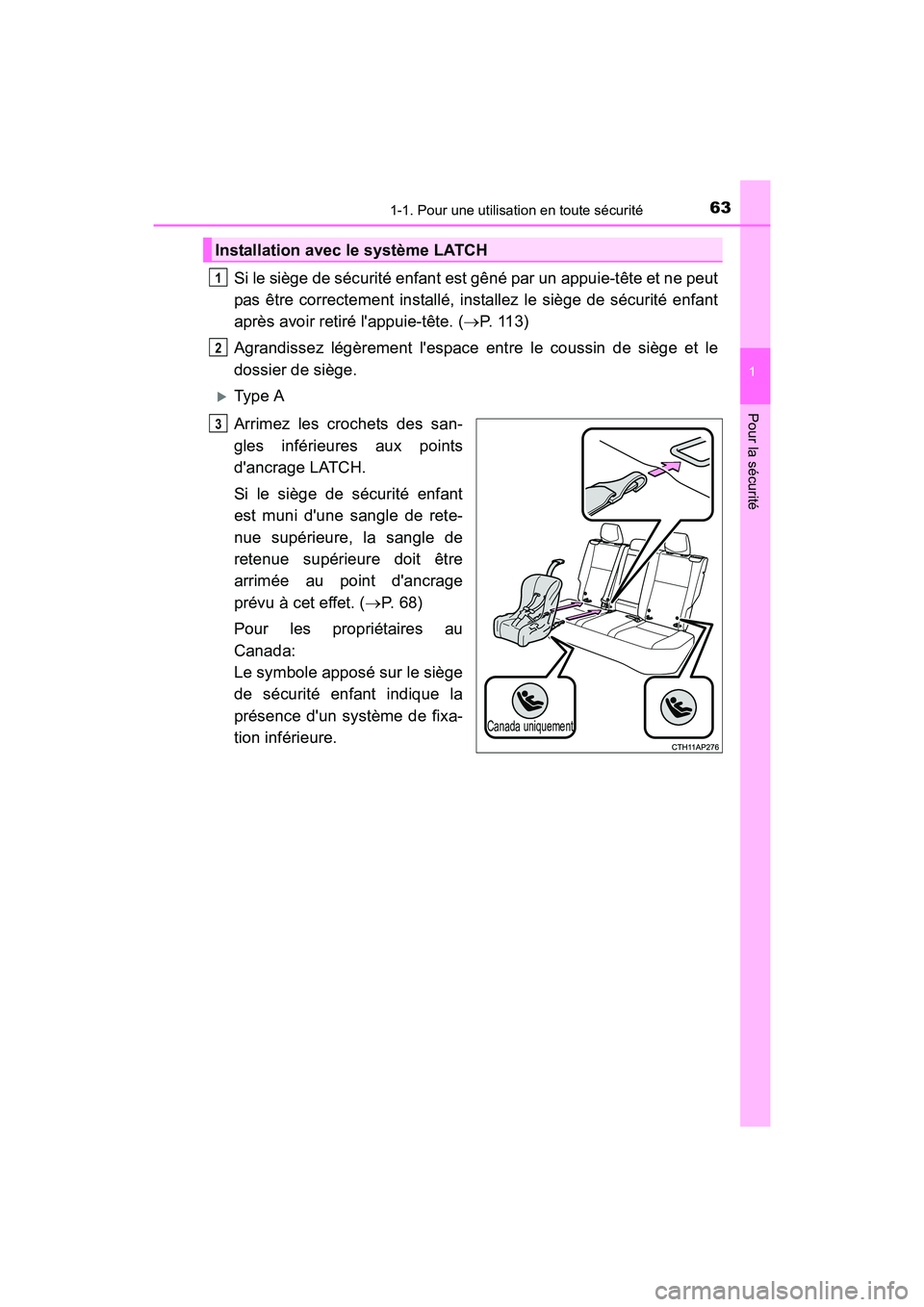

631-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
COROLLA iM_D (OM12K64D)
Si le siège de sécurité enfant est gêné par un appuie-tête et ne peut
pas être correctement installé, installez le siège de sécurité enfant
après avoir retiré l'appuie-tête. (→P. 113)
Agrandissez légèrement l'espace entre le coussin de siège et le
dossier de siège.
XType A
Arrimez les crochets des san-
gles inférieures aux points
d'ancrage LATCH.
Si le siège de sécurité enfant
est muni d'une sangle de rete-
nue supérieure, la sangle de
retenue supérieure doit être
arrimée au point d'ancrage
prévu à cet effet. ( →P. 6 8 )
Pour les propriétaires au
Canada:
Le symbole apposé sur le siège
de sécurité enfant indique la
présence d'un système de fixa-
tion inférieure.
Installation avec le système LATCH
1
2
Canada uniquement
3

641-1. Pour une utilisation en toute sécurité
COROLLA iM_D (OM12K64D)
XType B
Accrochez les boucles aux
points d'ancrage LATCH.
Si le siège de sécurité enfant
est muni d'une sangle de rete-
nue supérieure, la sangle de
retenue supérieure doit être
arrimée au point d'ancrage
prévu à cet effet. (→P. 6 8 )
Pour les propriétaires au
Canada:
Le symbole apposé sur le siège
de sécurité enfant indique la
présence d'un système de fixa-
tion inférieure.
Canada uniquement
3

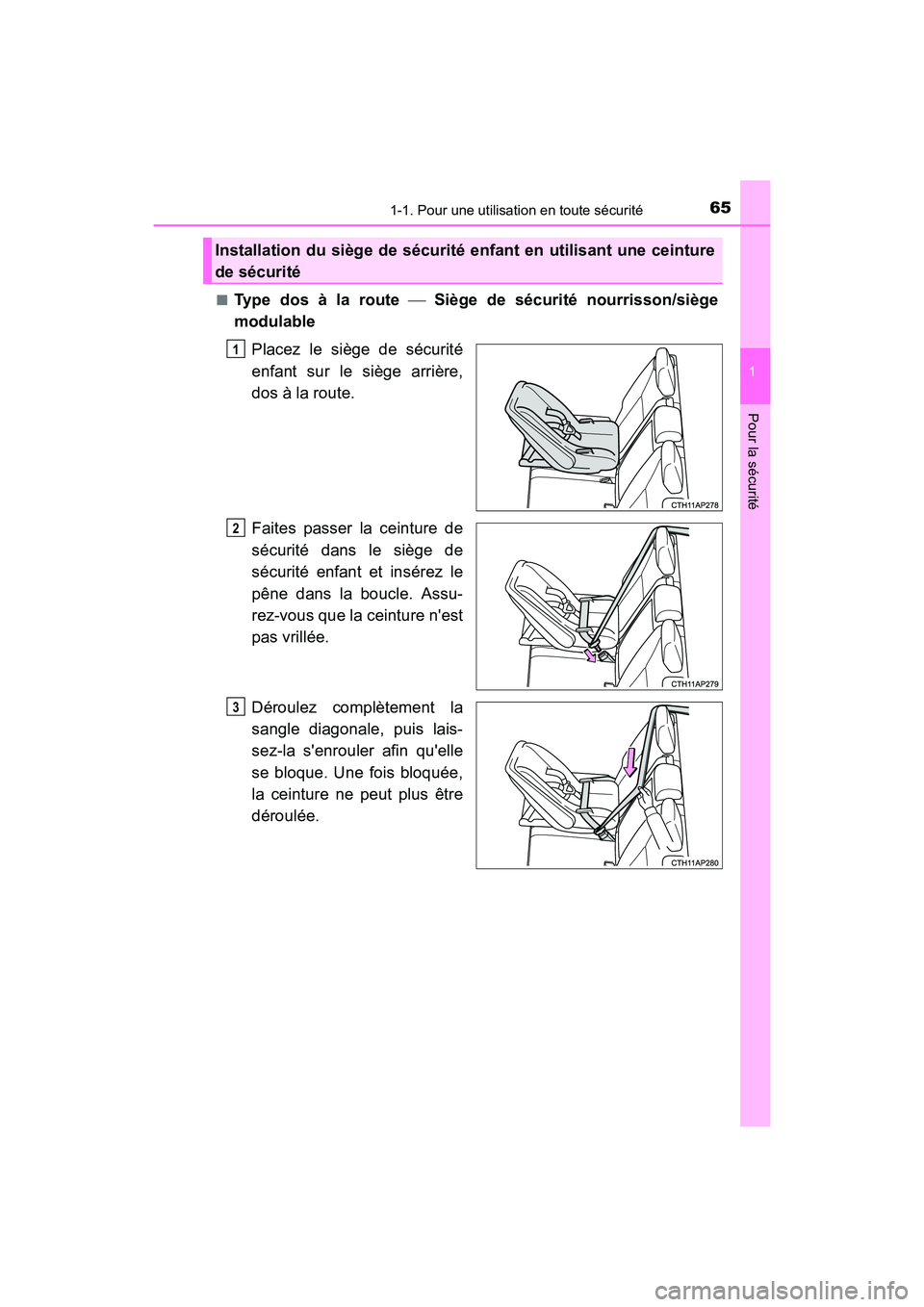

651-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
COROLLA iM_D (OM12K64D)■
Type dos à la route
 Siège de sécurité nourrisson/siège
modulable
Placez le siège de sécurité
enfant sur le siège arrière,
dos à la route.
Faites passer la ceinture de
sécurité dans le siège de
sécurité enfant et insérez le
pêne dans la boucle. Assu-
rez-vous que la ceinture n'est
pas vrillée.
Déroulez complètement la
sangle diagonale, puis lais-
sez-la s'enrouler afin qu'elle
se bloque. Une fois bloquée,
la ceinture ne peut plus être
déroulée.
Installation du siège de sécurité enfant en utilisant une ceinture
de sécurité
1
2
3

661-1. Pour une utilisation en toute sécurité
COROLLA iM_D (OM12K64D)
Plaquez le siège de sécurité
enfant contre le siège arrière
et laissez la sangle diagonale
s'enrouler jusqu'à ce que le
siège de sécurité enfant soit
bien bloqué en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour vérifier
qu'elle ne peut plus être dérou-
lée.
■
Type face à la route  Siège modulable
Placez le siège de sécurité
enfant sur le siège, face à
l'avant du véhicule.
Si le siège de sécurité enfant est
gêné par un appuie-tête et ne
peut pas être correctement ins-
tallé, installez le siège de sécu-
rité enfant après avoir retiré
l'appuie-tête. ( →P. 113)
Faites passer la ceinture de
sécurité dans le siège de
sécurité enfant et insérez le
pêne dans la boucle. Assu-
rez-vous que la ceinture n'est
pas vrillée.
Déroulez complètement la
sangle diagonale, puis lais-
sez-la s'enrouler afin qu'elle
se bloque. Une fois bloquée,
la ceinture ne peut plus être
déroulée.
4
1
2
3

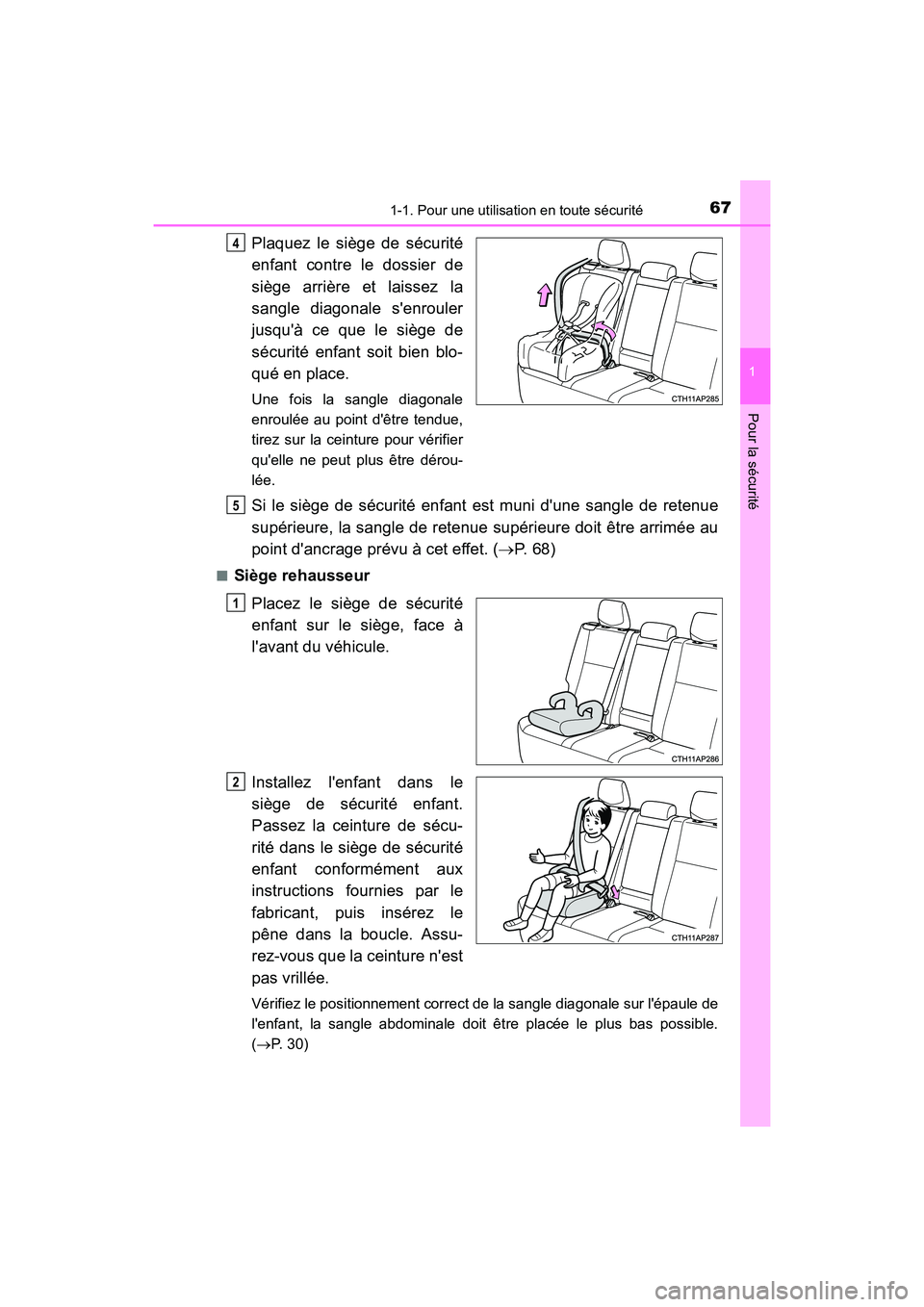

671-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
COROLLA iM_D (OM12K64D)
Plaquez le siège de sécurité
enfant contre le dossier de
siège arrière et laissez la
sangle diagonale s'enrouler
jusqu'à ce que le siège de
sécurité enfant soit bien blo-
qué en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour vérifier
qu'elle ne peut plus être dérou-
lée.
Si le siège de sécurité enfant est muni d'une sangle de retenue
supérieure, la sangle de retenue supérieure doit être arrimée au
point d'ancrage prévu à cet effet. (→P. 6 8 )
■Siège rehausseur
Placez le siège de sécurité
enfant sur le siège, face à
l'avant du véhicule.
Installez l'enfant dans le
siège de sécurité enfant.
Passez la ceinture de sécu-
rité dans le siège de sécurité
enfant conformément aux
instructions fournies par le
fabricant, puis insérez le
pêne dans la boucle. Assu-
rez-vous que la ceinture n'est
pas vrillée.
Vérifiez le positionnement correct de la sangle diagonale sur l'épaule de
l'enfant, la sangle abdominale doit être placée le plus bas possible.
(→ P. 30)
4
5
1
2

681-1. Pour une utilisation en toute sécurité
COROLLA iM_D (OM12K64D)
Appuyez sur le bouton de déver-
rouillage de la boucle et laissez la
ceinture de sécurité s'enrouler
complètement. Les appuie-têtes doivent toujours être réglés sur la position la plus
haute. ( →P. 1 1 2 )
Si le siège de sécurité enfant est gêné par un appuie-tête et ne peut pas
être correctement installé, installez le siège de sécurité enfant après avoir
retiré l'appuie-tête. ( →P. 1 1 3 )
Fixez le siège de sécurité
enfant en utilisant la ceinture de
sécurité ou des points
d'ancrage LATCH.
Retirez le cache-bagages. ( →P. 237)
Fixez le crochet sur la patte
d'ancrage et serrez la sangle
de retenue supérieure.
Faites passer la sangle de retenue
supérieure sous l'appuie-tête.
Assurez-vous que la sangle de
retenue supérieure est solidement
attachée.
Retrait d'un siège de sécurité enfant fixé au moyen d'une cein-
ture de sécurité
Sièges de sécurité enfant avec sangle de retenue supérieure
1
2
3
4

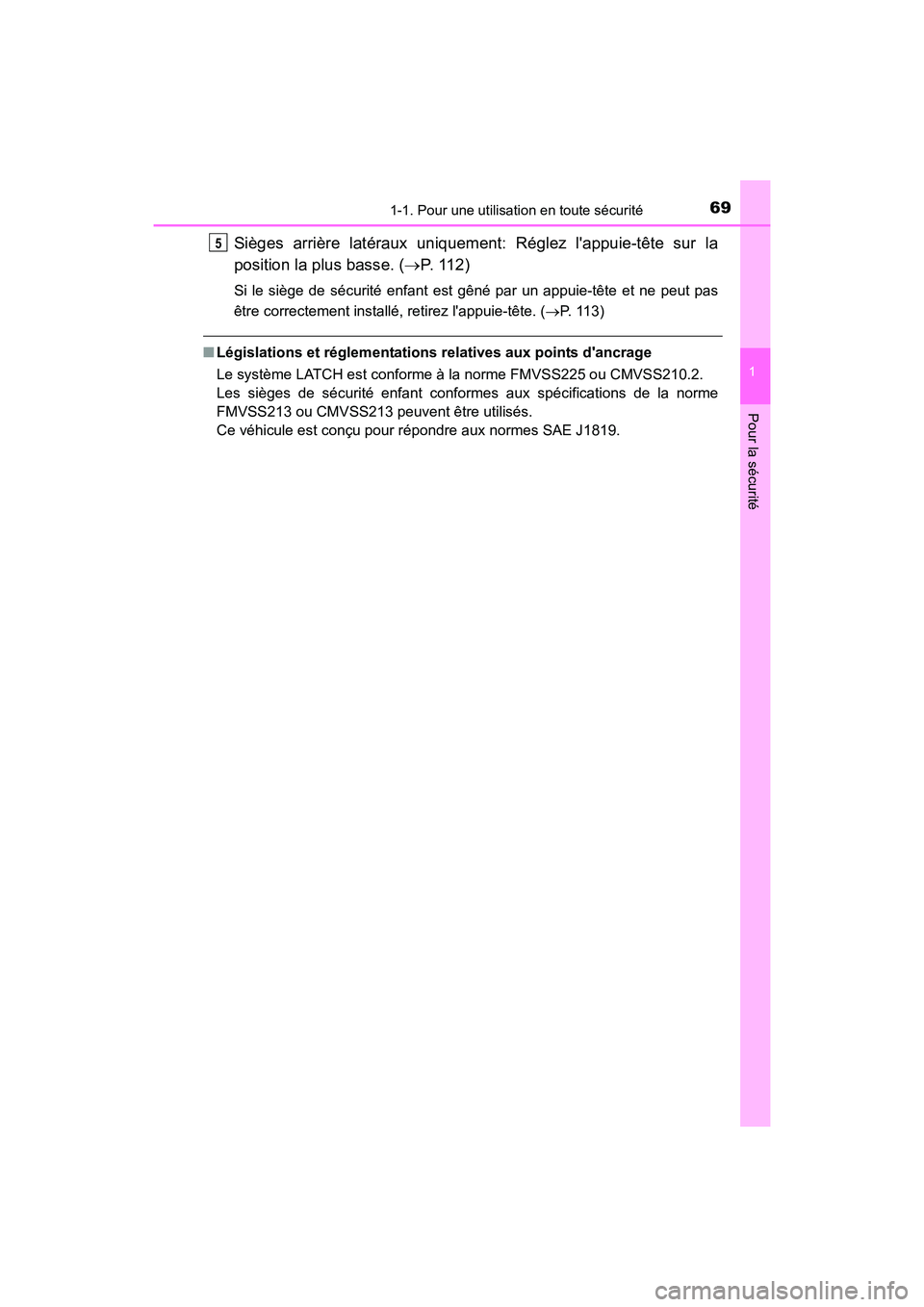

691-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
COROLLA iM_D (OM12K64D)
Sièges arrière latéraux uniquement: Réglez l'appuie-tête sur la
position la plus basse. (→P. 112)
Si le siège de sécurité enfant est gêné par un appuie-tête et ne peut pas
être correctement installé, retirez l'appuie-tête. (→ P. 113)
■Législations et réglementations relatives aux points d'ancrage
Le système LATCH est conforme à la norme FMVSS225 ou CMVSS210.2.
Les sièges de sécurité enfant conformes aux spécifications de la norme
FMVSS213 ou CMVSS213 peuvent être utilisés.
Ce véhicule est conçu pour répondre aux normes SAE J1819.
5

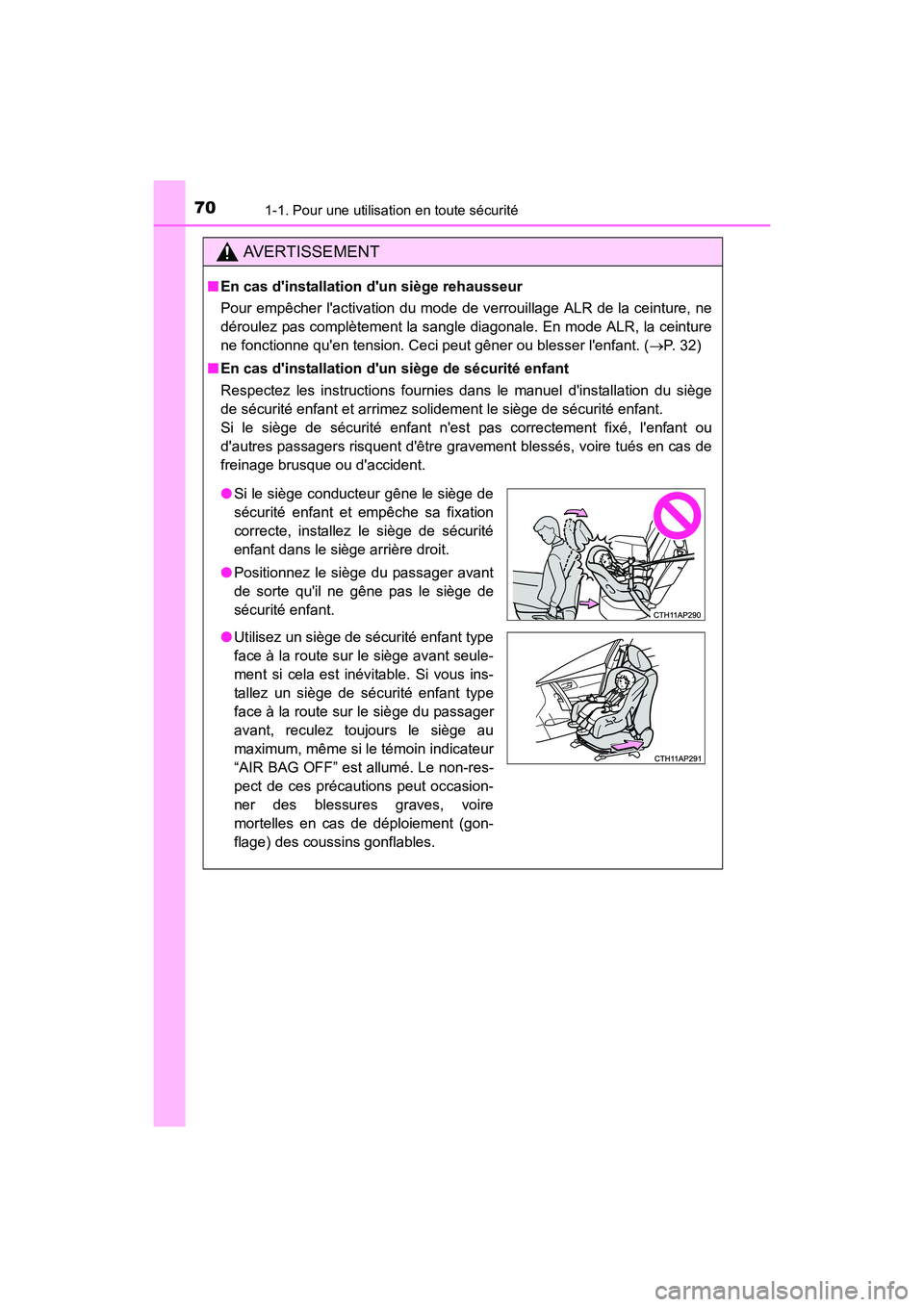

701-1. Pour une utilisation en toute sécurité
COROLLA iM_D (OM12K64D)
AVERTISSEMENT
■En cas d'installation d'un siège rehausseur
Pour empêcher l'activation du mode de verrouillage ALR de la ceinture, ne
déroulez pas complètement la sangle diagonale. En mode ALR, la ceinture
ne fonctionne qu'en tension. Ceci peut gêner ou blesser l'enfant. ( →P. 32)
■ En cas d'installation d'un siège de sécurité enfant
Respectez les instructions fournies dans le manuel d'installation du siège
de sécurité enfant et arrimez solidement le siège de sécurité enfant.
Si le siège de sécurité enfant n'est pas correctement fixé, l'enfant ou
d'autres passagers risquent d'être gravement blessés, voire tués en cas de
freinage brusque ou d'accident.
●Si le siège conducteur gêne le siège de
sécurité enfant et empêche sa fixation
correcte, installez le siège de sécurité
enfant dans le siège arrière droit.
● Positionnez le siège du passager avant
de sorte qu'il ne gêne pas le siège de
sécurité enfant.
● Utilisez un siège de sécurité enfant type
face à la route sur le siège avant seule-
ment si cela est inévitable. Si vous ins-
tallez un siège de sécurité enfant type
face à la route sur le siège du passager
avant, reculez toujours le siège au
maximum, même si le témoin indicateur
“AIR BAG OFF” est allumé. Le non-res-
pect de ces précautions peut occasion-
ner des blessures graves, voire
mortelles en cas de déploiement (gon-
flage) des coussins gonflables.
