Page 257 of 320

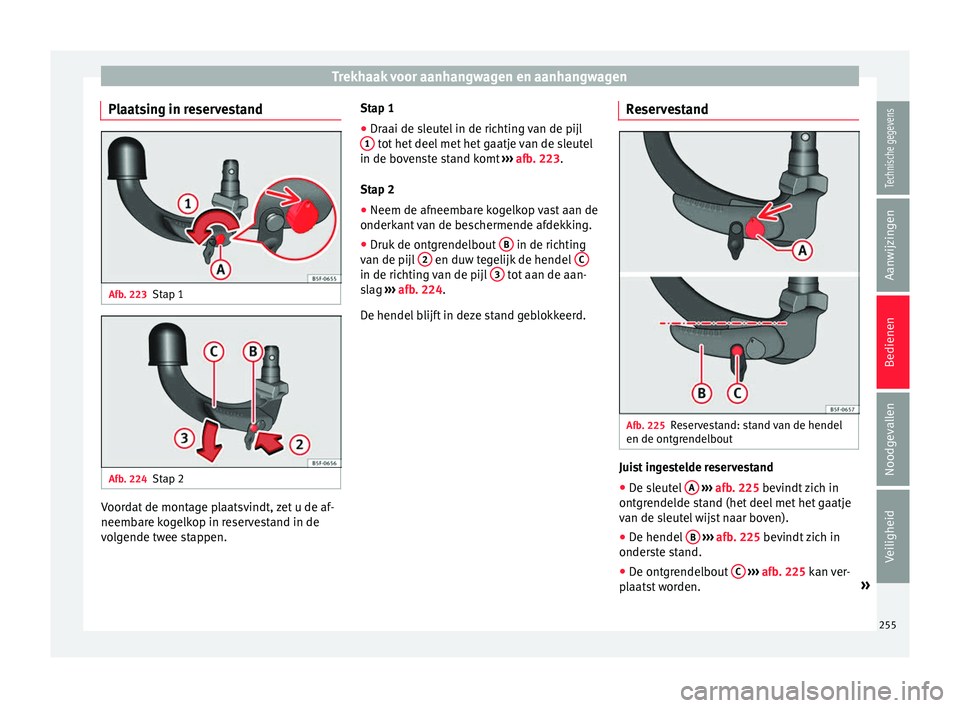

Trekhaak voor aanhangwagen en aanhangwagen
Plaatsing in reservestand Afb. 223
Stap 1 Afb. 224
Stap 2 Voordat de montage plaatsvindt, zet u de af-
neemb
ar
e k
ogelkop in reservestand in de
volgende twee stappen. Stap 1
● Draai de sleutel in de richting van de pijl
1 tot het deel met het gaatje van de sleutel
in de bo v
en
ste stand komt ››› afb. 223.
Stap 2 ● Neem de afneembare kogelkop vast aan de
onderkant
van de beschermende afdekking.
● Druk de ontgrendelbout B in de richting
v an de pijl
2 en duw tegelijk de hendel
C in de richting van de pijl
3 tot aan de aan-
s l
ag ›
›› afb. 224.
De hendel blijft in deze stand geblokkeerd. Reservestand Afb. 225
Reservestand: stand van de hendel
en de ont gr
endel
bout Juist ingestelde reservestand
●
De sleutel A
› ›
› afb
. 225 bevindt zich in
ontgrendelde stand (het deel met het gaatje
van de sleutel wijst naar boven).
● De hendel B
› ›
› afb
. 225 bevindt zich in
onderste stand.
● De ontgrendelbout C
› ›
› afb
. 225 kan ver-
plaatst worden. »
255
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid
Page 258 of 320

Bedienen

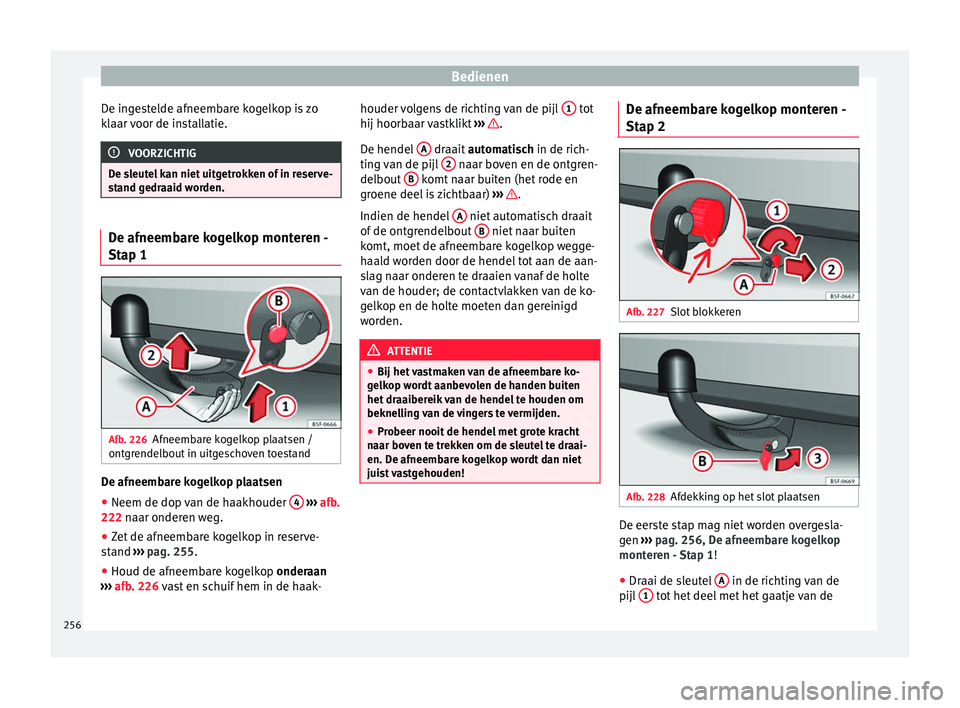

De ingestelde afneembare kogelkop is zo
k l
aar
voor de installatie. VOORZICHTIG
De sleutel kan niet uitgetrokken of in reserve-
st and g
edraaid worden. De afneembare kogelkop monteren -
Stap 1
Afb. 226
Afneembare kogelkop plaatsen /
ont gr
endel
bout in uitgeschoven toestand De afneembare kogelkop plaatsen
● Neem de dop van de haakhouder 4
› ›
› afb
.
222 naar onderen weg.
● Zet de afneembare kogelkop in reserve-
stand ›
›› pag. 255.
● Houd de afneembare kogelkop onderaan
››
› afb. 226 vast en schuif hem in de haak- houder volgens de richting van de pijl
1 tot
hij hoorb aar
v
astklikt ››› .
D e hendel
A draait
automatisch in de rich-
tin g
van de pijl 2 naar boven en de ontgren-
del bout
B komt naar buiten (het rode en
gr oene deel
i
s zichtbaar) ››› .
Indien de hendel A niet automatisch draait
of de ont
gr
endelbout B niet naar buiten
k omt, moet
de af
neembare kogelkop wegge-
haald worden door de hendel tot aan de aan-
slag naar onderen te draaien vanaf de holte
van de houder; de contactvlakken van de ko-
gelkop en de holte moeten dan gereinigd
worden. ATTENTIE
● Bij het v
astmaken van de afneembare ko-
gelkop wordt aanbevolen de handen buiten
het draaibereik van de hendel te houden om
beknelling van de vingers te vermijden.
● Probeer nooit de hendel met grote kracht
naar bov
en te trekken om de sleutel te draai-
en. De afneembare kogelkop wordt dan niet
juist vastgehouden! De afneembare kogelkop monteren -
St
ap 2 Afb. 227
Slot blokkeren Afb. 228
Afdekking op het slot plaatsen De eerste stap mag niet worden overgesla-
g
en
›
›
› pag. 256, De afneembare kogelkop
monteren - Stap 1 !
● Draai de sleutel A in de richting van de
pijl 1 tot het deel met het gaatje van de
256
Page 259 of 320

Trekhaak voor aanhangwagen en aanhangwagen

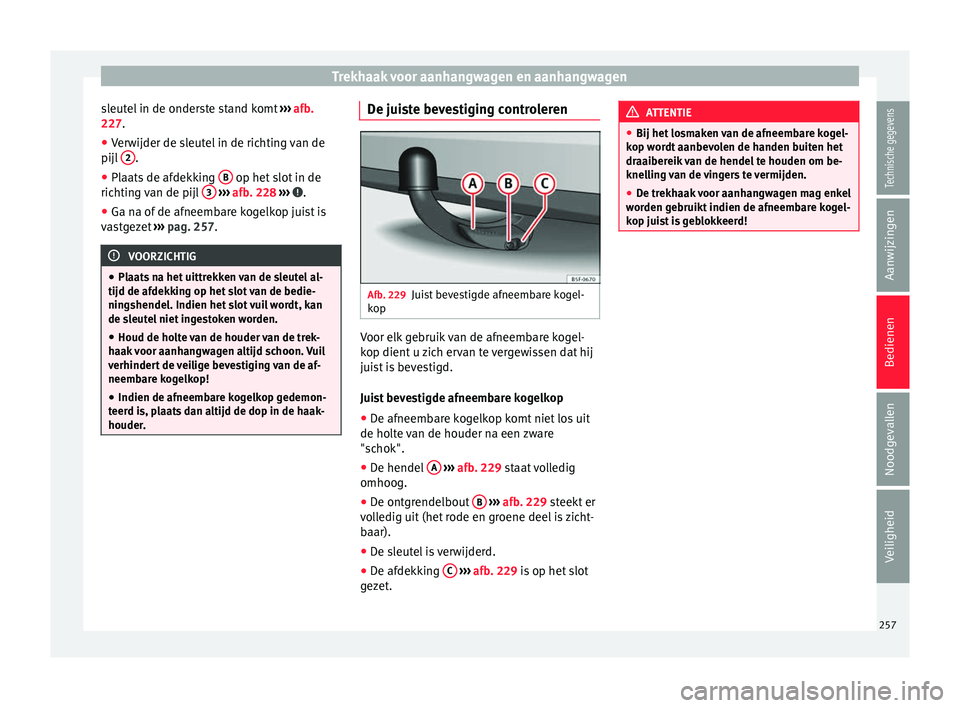

sleutel in de onderste stand komt ››
› afb.
227.
● Verwijder de sleutel in de richting van de
pijl 2 .
● Plaats de afdekking B op het slot in de
ric htin
g
van de pijl 3
› ››
afb
. 228 ››› .
● Ga na of de afneembare kogelkop juist is
v a
s
tgezet ››› pag. 257. VOORZICHTIG
● Plaat s
na het uittrekken van de sleutel al-
tijd de afdekking op het slot van de bedie-
ningshendel. Indien het slot vuil wordt, kan
de sleutel niet ingestoken worden.
● Houd de holte van de houder van de trek-
haak
voor aanhangwagen altijd schoon. Vuil
verhindert de veilige bevestiging van de af-
neembare kogelkop!
● Indien de afneembare kogelkop gedemon-
teerd i
s, plaats dan altijd de dop in de haak-
houder. De juiste bevestiging controleren
Afb. 229
Juist bevestigde afneembare kogel-
k op Voor elk gebruik van de afneembare kogel-
k
op dient
u
zich ervan te vergewissen dat hij
juist is bevestigd.
Juist bevestigde afneembare kogelkop
● De afneembare kogelkop komt niet los uit
de holte
van de houder na een zware
"schok".
● De hendel A
› ›
› afb
. 229 staat volledig
omhoog.
● De ontgrendelbout B
› ›
› afb
. 229 steekt er
volledig uit (het rode en groene deel is zicht-
baar).
● De sleutel is verwijderd.
● De afdekking C
› ›
› afb
. 229 is op het slot
gezet. ATTENTIE
● Bij het lo sm
aken van de afneembare kogel-
kop wordt aanbevolen de handen buiten het
draaibereik van de hendel te houden om be-
knelling van de vingers te vermijden.
● De trekhaak voor aanhangwagen mag enkel
worden g
ebruikt indien de afneembare kogel-
kop juist is geblokkeerd! 257Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid
Page 260 of 320

Bedienen

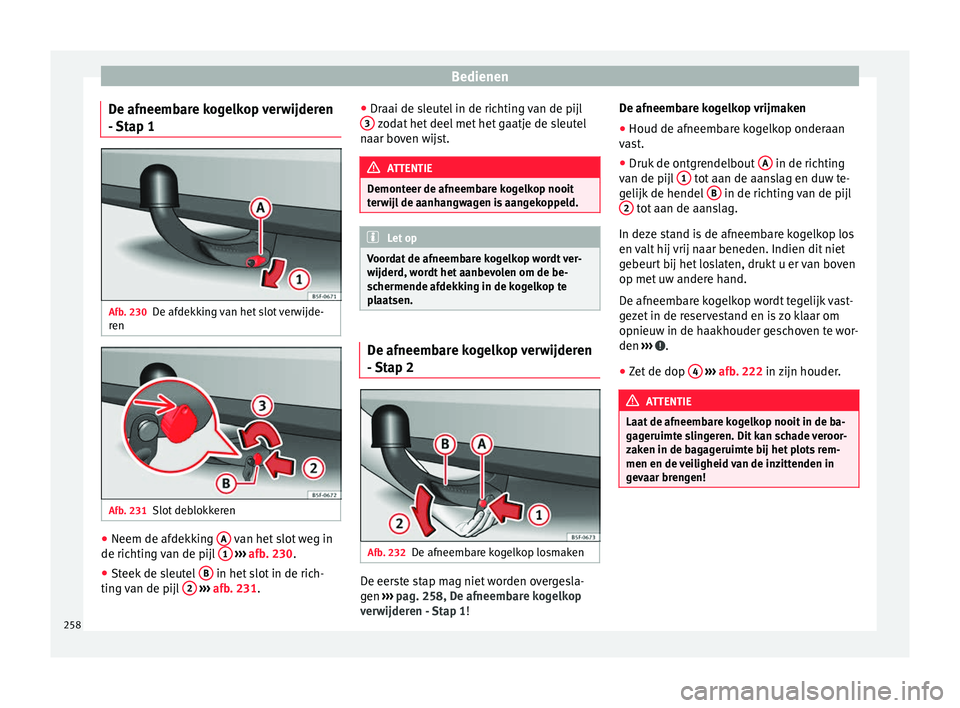

De afneembare kogelkop verwijderen
- St
ap 1 Afb. 230
De afdekking van het slot verwijde-
r en Afb. 231
Slot deblokkeren ●
Neem de afdekking A van het slot weg in
de ric htin
g
van de pijl 1
› ›
› afb. 230.
● Steek de sleutel B in het slot in de rich-
tin g
v
an de pijl 2
› ›
› afb. 231. ●
Draai de sl
eutel in de richting van de pijl
3 zodat het deel met het gaatje de sleutel
n aar bo
v
en wijst. ATTENTIE
Demonteer de afneembare kogelkop nooit
ter w
ijl de aanhangwagen is aangekoppeld. Let op
Voordat de afneembare kogelkop wordt ver-
wijder d, w
ordt het aanbevolen om de be-
schermende afdekking in de kogelkop te
plaatsen. De afneembare kogelkop verwijderen
-
St
ap 2 Afb. 232
De afneembare kogelkop losmaken De eerste stap mag niet worden overgesla-
g
en ›
›
› pag. 258, De afneembare kogelkop
verwijderen - Stap 1 ! De afneembare kogelkop vrijmaken
● Houd de afneembare kogelkop onderaan
vas
t.
● Druk de ontgrendelbout A in de richting
v an de pijl
1 tot aan de aanslag en duw te-
g elijk
de hendel
B in de richting van de pijl
2 tot aan de aanslag.
In dez e s
t
and is de afneembare kogelkop los
en valt hij vrij naar beneden. Indien dit niet
gebeurt bij het loslaten, drukt u er van boven
op met uw andere hand.
De afneembare kogelkop wordt tegelijk vast-
gezet in de reservestand en is zo klaar om
opnieuw in de haakhouder geschoven te wor-
den ››› .
● Zet de dop 4
› ›
› afb
. 222 in zijn houder. ATTENTIE
Laat de afneembare kogelkop nooit in de ba-
gag eruimt
e slingeren. Dit kan schade veroor-
zaken in de bagageruimte bij het plots rem-
men en de veiligheid van de inzittenden in
gevaar brengen! 258
Page 261 of 320

Trekhaak voor aanhangwagen en aanhangwagen

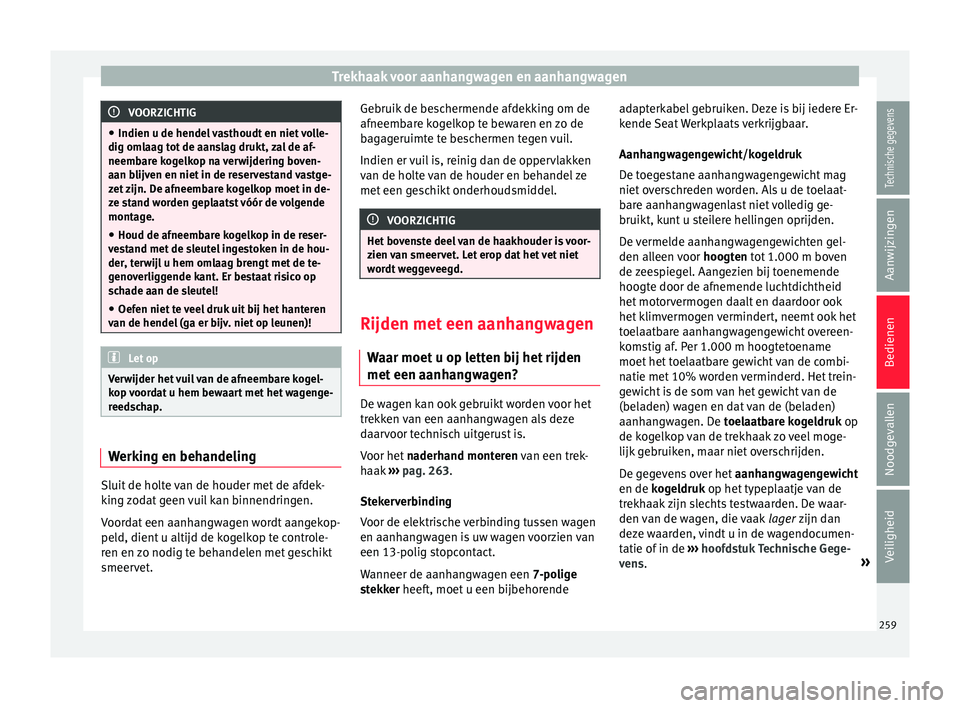

VOORZICHTIG
● Indien u de hendel v
asthoudt en niet volle-
dig omlaag tot de aanslag drukt, zal de af-
neembare kogelkop na verwijdering boven-
aan blijven en niet in de reservestand vastge-
zet zijn. De afneembare kogelkop moet in de-
ze stand worden geplaatst vóór de volgende
montage.
● Houd de afneembare kogelkop in de reser-
ves
tand met de sleutel ingestoken in de hou-
der, terwijl u hem omlaag brengt met de te-
genoverliggende kant. Er bestaat risico op
schade aan de sleutel!
● Oefen niet te veel druk uit bij het hanteren
van de hendel (g
a er bijv. niet op leunen)! Let op
Verwijder het vuil van de afneembare kogel-
kop v
oordat u hem bewaart met het wagenge-
reedschap. Werking en behandeling
Sluit de holte van de houder met de afdek-
k
in
g
zodat geen vuil kan binnendringen.
Voordat een aanhangwagen wordt aangekop-
peld, dient u altijd de kogelkop te controle-
ren en zo nodig te behandelen met geschikt
smeervet. Gebruik de beschermende afdekking om de
afneembar
e kogelkop te bewaren en zo de
bagageruimte te beschermen tegen vuil.
Indien er vuil is, reinig dan de oppervlakken
van de holte van de houder en behandel ze
met een geschikt onderhoudsmiddel. VOORZICHTIG
Het bovenste deel van de haakhouder is voor-
zien v
an smeervet. Let erop dat het vet niet
wordt weggeveegd. Rijden met een aanhangwagen
W aar moet
u op l
etten bij het rijden
met een aanhangwagen? De wagen kan ook gebruikt worden voor het
tr
ekk
en
van een aanhangwagen als deze
daarvoor technisch uitgerust is.
Voor het naderhand monteren van een trek-
haak ›››
pag. 263.
Stekerverbinding
Voor de elektrische verbinding tussen wagen
en aanhangwagen is uw wagen voorzien van
een 13-polig stopcontact.
Wanneer de aanhangwagen een 7-polige
stekker heeft, moet u een bijbehorende adapterkabel gebruiken. Deze is bij iedere Er-
kende Se
at Werkplaats verkrijgbaar.
Aanhangwagengewicht/kogeldruk
De toegestane aanhangwagengewicht mag
niet overschreden worden. Als u de toelaat-
bare aanhangwagenlast niet volledig ge-
bruikt, kunt u steilere hellingen oprijden.
De vermelde aanhangwagengewichten gel-
den alleen voor hoogten tot 1.000 m boven
de zeespiegel. Aangezien bij toenemende
hoogte door de afnemende luchtdichtheid
het motorvermogen daalt en daardoor ook
het klimvermogen vermindert, neemt ook het
toelaatbare aanhangwagengewicht overeen-
komstig af. Per 1.000 m hoogtetoename
moet het toelaatbare gewicht van de combi-
natie met 10% worden verminderd. Het trein-
gewicht is de som van het gewicht van de
(beladen) wagen en dat van de (beladen)
aanhangwagen. De toelaatbare kogeldruk op
de kogelkop van de trekhaak zo veel moge-
lijk gebruiken, maar niet overschrijden.
De gegevens over het aanhangwagengewicht
en de kogeldruk op het typeplaatje van de
trekhaak zijn slechts testwaarden. De waar-
den van de wagen, die vaak lager zijn dan
deze waarden, vindt u in de wagendocumen-
tatie of in de ›››
hoofdstuk Technische Gege-
vens. »
259
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid
Page 262 of 320

Bedienen

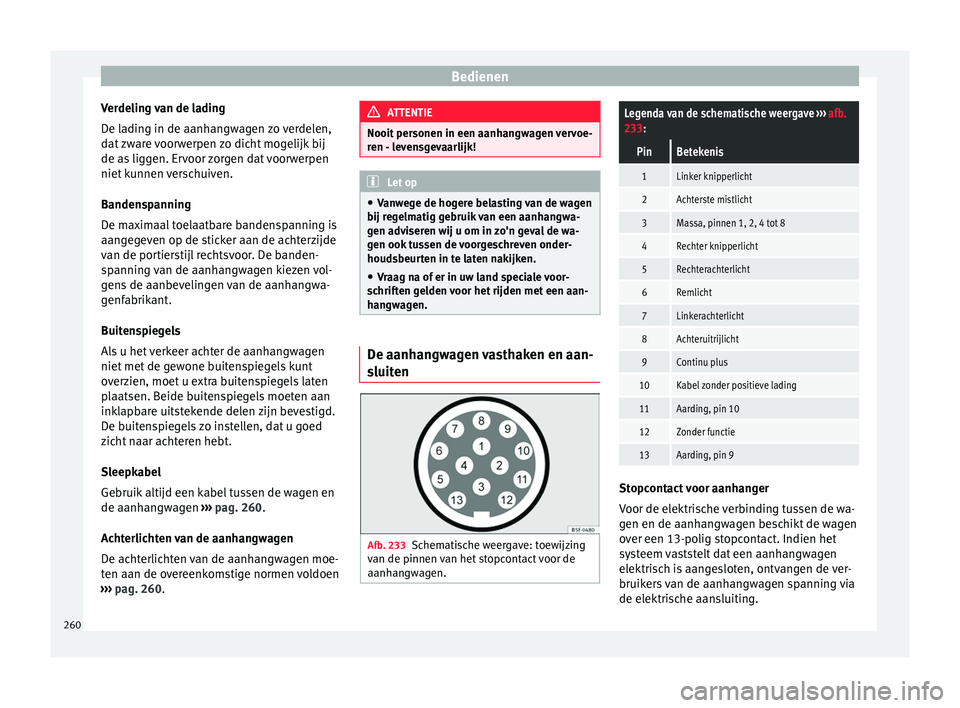

Verdeling van de lading
D e l
a
ding in de aanhangwagen zo verdelen,
dat zware voorwerpen zo dicht mogelijk bij
de as liggen. Ervoor zorgen dat voorwerpen
niet kunnen verschuiven.
Bandenspanning
De maximaal toelaatbare bandenspanning is
aangegeven op de sticker aan de achterzijde
van de portierstijl rechtsvoor. De banden-
spanning van de aanhangwagen kiezen vol-
gens de aanbevelingen van de aanhangwa-
genfabrikant.
Buitenspiegels
Als u het verkeer achter de aanhangwagen
niet met de gewone buitenspiegels kunt
overzien, moet u extra buitenspiegels laten
plaatsen. Beide buitenspiegels moeten aan
inklapbare uitstekende delen zijn bevestigd.
De buitenspiegels zo instellen, dat u goed
zicht naar achteren hebt.
Sleepkabel
Gebruik altijd een kabel tussen de wagen en
de aanhangwagen ››› pag. 260.
Achterlichten van de aanhangwagen
De achterlichten van de aanhangwagen moe-
ten aan de overeenkomstige normen voldoen
››› pag. 260. ATTENTIE
Nooit personen in een aanhangwagen vervoe-
ren - l ev
ensgevaarlijk! Let op
● Van w
ege de hogere belasting van de wagen
bij regelmatig gebruik van een aanhangwa-
gen adviseren wij u om in zo'n geval de wa-
gen ook tussen de voorgeschreven onder-
houdsbeurten in te laten nakijken.
● Vraag na of er in uw land speciale voor-
schrif
ten gelden voor het rijden met een aan-
hangwagen. De aanhangwagen vasthaken en aan-
s
luit
en Afb. 233
Schematische weergave: toewijzing
v an de pinnen v
an het stopcontact voor de
aanhangwagen.
Legenda van de schematische weergave ››› afb.
233:
PinBetekenis
1Linker knipperlicht
2Achterste mistlicht
3Massa, pinnen 1, 2, 4 tot 8
4Rechter knipperlicht
5Rechterachterlicht
6Remlicht
7Linkerachterlicht
8Achteruitrijlicht
9Continu plus
10Kabel zonder positieve lading
11Aarding, pin 10
12Zonder functie
13Aarding, pin 9 Stopcontact voor aanhanger
V
oor de el
ektri
sche verbinding tussen de wa-
gen en de aanhangwagen beschikt de wagen
over een 13-polig stopcontact. Indien het
systeem vaststelt dat een aanhangwagen
elektrisch is aangesloten, ontvangen de ver-
bruikers van de aanhangwagen spanning via
de elektrische aansluiting.
260
Page 263 of 320

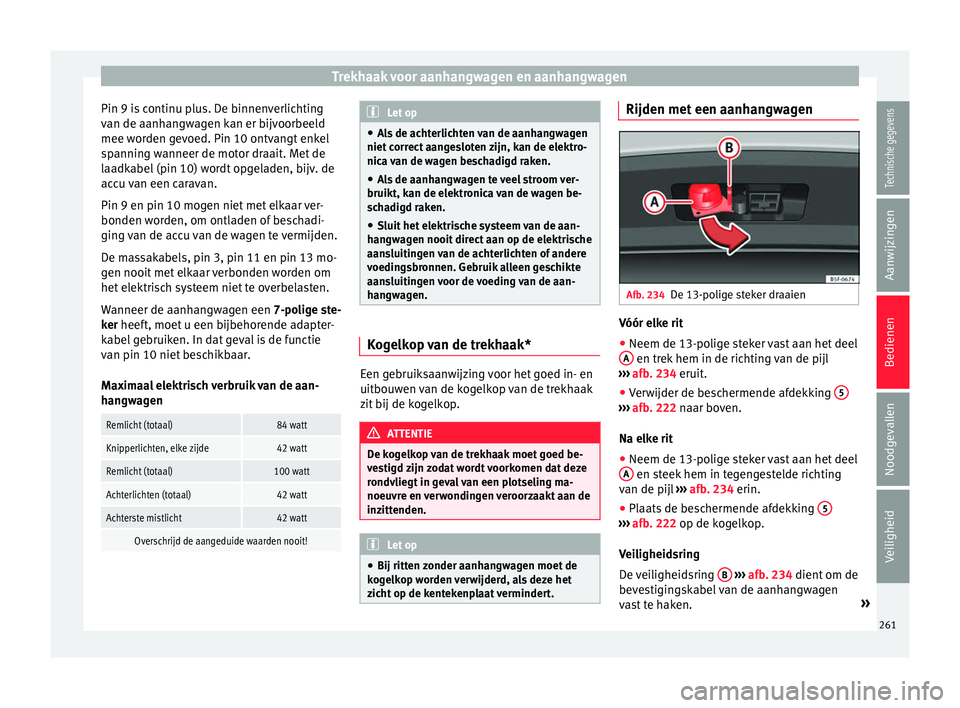

Trekhaak voor aanhangwagen en aanhangwagen
Pin 9 is continu plus. De binnenverlichting
v an de aanh
an
gwagen kan er bijvoorbeeld
mee worden gevoed. Pin 10 ontvangt enkel
spanning wanneer de motor draait. Met de
laadkabel (pin 10) wordt opgeladen, bijv. de
accu van een caravan.
Pin 9 en pin 10 mogen niet met elkaar ver-
bonden worden, om ontladen of beschadi-
ging van de accu van de wagen te vermijden.
De massakabels, pin 3, pin 11 en pin 13 mo-
gen nooit met elkaar verbonden worden om
het elektrisch systeem niet te overbelasten.
Wanneer de aanhangwagen een 7-polige ste-
ker heeft, moet u een bijbehorende adapter-
kabel gebruiken. In dat geval is de functie
van pin 10 niet beschikbaar.
Maximaal elektrisch verbruik van de aan-
hangwagen
Remlicht (totaal)84 watt
Knipperlichten, elke zijde42 watt
Remlicht (totaal)100 watt
Achterlichten (totaal)42 watt
Achterste mistlicht42 watt
Overschrijd de aangeduide waarden nooit! Let op
● Als
de achterlichten van de aanhangwagen
niet correct aangesloten zijn, kan de elektro-
nica van de wagen beschadigd raken.
● Als de aanhangwagen te veel stroom ver-
bruikt, kan de elektr
onica van de wagen be-
schadigd raken.
● Sluit het elektrische systeem van de aan-
hang
wagen nooit direct aan op de elektrische
aansluitingen van de achterlichten of andere
voedingsbronnen. Gebruik alleen geschikte
aansluitingen voor de voeding van de aan-
hangwagen. Kogelkop van de trekhaak*
Een gebruiksaanwijzing voor het goed in- en
uit
bou
w
en van de kogelkop van de trekhaak
zit bij de kogelkop. ATTENTIE
De kogelkop van de trekhaak moet goed be-
ve s
tigd zijn zodat wordt voorkomen dat deze
rondvliegt in geval van een plotseling ma-
noeuvre en verwondingen veroorzaakt aan de
inzittenden. Let op
● Bij ritten z
onder aanhangwagen moet de
kogelkop worden verwijderd, als deze het
zicht op de kentekenplaat vermindert. Rijden met een aanhangwagen
Afb. 234
De 13-polige steker draaien Vóór elke rit
● Neem de 13-polige steker vast aan het deel
A en trek hem in de richting van de pijl
› ›
›
afb. 234 eruit.
● Verwijder de beschermende afdekking 5 ›››
afb. 222 n
aar boven.
Na elke rit
● Neem de 13-polige steker vast aan het deel
A en steek hem in tegengestelde richting
v an de pijl
›
›› afb. 234 erin.
● Plaats de beschermende afdekking 5 ›››
afb. 222 op de k
ogelkop.
Veiligheidsring
De veiligheidsring B
› ›
› afb
. 234 dient om de
bevestigingskabel van de aanhangwagen
vast te haken. »
261
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid
Page 264 of 320

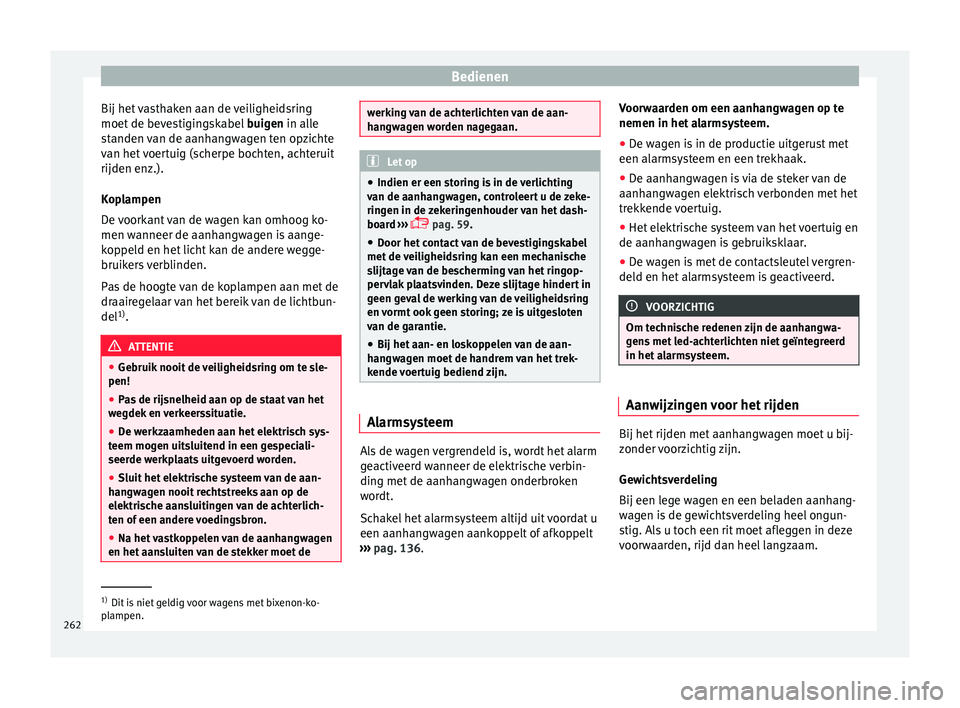

Bedienen
Bij het vasthaken aan de veiligheidsring
moet de bev
e
stigingskabel buigen in alle
standen van de aanhangwagen ten opzichte
van het voertuig (scherpe bochten, achteruit
rijden enz.).
Koplampen
De voorkant van de wagen kan omhoog ko-
men wanneer de aanhangwagen is aange-
koppeld en het licht kan de andere wegge-
bruikers verblinden.
Pas de hoogte van de koplampen aan met de
draairegelaar van het bereik van de lichtbun-
del 1)
. ATTENTIE
● Gebruik nooit
de veiligheidsring om te sle-
pen!
● Pas de rijsnelheid aan op de staat van het
wegdek
en verkeerssituatie.
● De werkzaamheden aan het elektrisch sys-
teem mogen uit
sluitend in een gespeciali-
seerde werkplaats uitgevoerd worden.
● Sluit het elektrische systeem van de aan-
hang
wagen nooit rechtstreeks aan op de
elektrische aansluitingen van de achterlich-
ten of een andere voedingsbron.
● Na het vastkoppelen van de aanhangwagen
en het aans
luiten van de stekker moet de werking van de achterlichten van de aan-
han
g
wagen worden nagegaan. Let op
● Indien er een s torin
g is in de verlichting
van de aanhangwagen, controleert u de zeke-
ringen in de zekeringenhouder van het dash-
board ›››
pag. 59.
● Door het contact van de bevestigingskabel
met de v
eiligheidsring kan een mechanische
slijtage van de bescherming van het ringop-
pervlak plaatsvinden. Deze slijtage hindert in
geen geval de werking van de veiligheidsring
en vormt ook geen storing; ze is uitgesloten
van de garantie.
● Bij het aan- en loskoppelen van de aan-
hang
wagen moet de handrem van het trek-
kende voertuig bediend zijn. Alarmsysteem
Als de wagen vergrendeld is, wordt het alarm
g
e
activ
eerd wanneer de elektrische verbin-
ding met de aanhangwagen onderbroken
wordt.
Schakel het alarmsysteem altijd uit voordat u
een aanhangwagen aankoppelt of afkoppelt
››› pag. 136. Voorwaarden om een aanhangwagen op te
nemen in het al
armsysteem.
● De wagen is in de productie uitgerust met
een alarmsys
teem en een trekhaak.
● De aanhangwagen is via de steker van de
aanhang
wagen elektrisch verbonden met het
trekkende voertuig.
● Het elektrische systeem van het voertuig en
de aanhang
wagen is gebruiksklaar.
● De wagen is met de contactsleutel vergren-
deld en het al
armsysteem is geactiveerd. VOORZICHTIG
Om technische redenen zijn de aanhangwa-
gen s
met led-achterlichten niet geïntegreerd
in het alarmsysteem. Aanwijzingen voor het rijden
Bij het rijden met aanhangwagen moet u bij-
z
onder
v
oorzichtig zijn.
Gewichtsverdeling
Bij een lege wagen en een beladen aanhang-
wagen is de gewichtsverdeling heel ongun-
stig. Als u toch een rit moet afleggen in deze
voorwaarden, rijd dan heel langzaam. 1)
Dit is niet geldig voor wagens met bixenon-ko-
pl ampen.
262
