3. Указатели поворотов
Тип B, PY21W - 21W (желтая)
-
Снимит
е рассеиватель, потянув за
эластичный язычок.
-

Пов
ерните держатель лампы на
четверть оборота против часовой
стрелки.
-

Изв
леките сгоревшую лампу из патрона,
слегка нажав на нее и повернув ее
против часовой стрелки.
-

Заменит
е лампу.
-

Пров
ерьте плотность прилегания
рассеивателя по всему периметру. 4. Противотуманные фары
Тип C, H1 - 55W
-

Открепит
е три фиксатора и отверните
винт, которыми фартук крепится к низу
бампера.
-

Отв
едите фартук кверху.
-

От
соедините разъем от платы с
лампами, нажав на расположенный
сверху фиксатор. -

Изв
леките плату с лампами, сдавив
два фиксатора (сверху и снизу)
указательным и большим пальцами.
-

Заменит
е плату с лампой.
-

Чт
обы установить на место лампу
и бампер, действуйте в обратном
порядке.
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8
Замена лампы

184
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016
Боковой повторитель
Тип A, WY5W - 5W (желтая)
-
Про
толкните фонарь повторителя
внутрь и извлеките его, потянув за
переднюю часть.
-

Фонарь пов
торителя является
неразборной деталью, его можно
приобрести в сервисной сети PEUGEOT.
-

Для обра
тной установки вставьте
фонарь повторителя с тыльной стороны
и протолкните его вперед.
Плафоны
Тип A, 12V5W - 5W
-

Снимит
е рассеиватель с фиксаторов,
поддев его отверткой с обеих сторон
плафона.
-

Вынь
те лампу и замените ее.
-

У
становите рассеиватель на место и
убедитесь, что он прочно закреплен.
В кабине / В салоне
Замена лампы

185
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016
Задние световые приборы
При этом необходимо извлечь ключ,
входящий в штатный набор инстркментов
для замены колеса.
При обра
тной установке следите за
правильным возвращением на место
фиксаторов и за тем, чтобы провода
электропроводки не оказались
зажатыми.
После замены лампы заднего указателя
поворота необходимо выждать не менее
двух минут завершения инициализации. - Р азведите в стороны 4 фиксатора и
выньте держатель с лампой.
-

Изв
леките сгоревшую лампу из патрона,
слегка нажав на нее и повернув ее
против часовой стрелки.
-

Заменит
е лампу.
При извлечении фонаря:
-

на крышк
е багажного отсека - потяните
фонарь внутрь автомобиля,
-

на распашных дв
ерях - потяните его к
себе.
Дополнительную информацию о лампах
см. в разделе "Типы ламп в световых
приборах".
1.

Ст

оп-сигнал / стояночные огни
Т

ип B, P21/5W - 21/5W
2.

У

казатели поворотов


Т

ип B, PY21W - 21W (желтая колба)
3.

Фонарь з

аднего хода
Т

ип B, P21W - 21W
4.

Про

тивотуманные фонари


Т

ип B, P21W - 21W
Мойка под высоким напором При отмывании въевшейся грязи
струей воды под высоким напором, не
задерживайте ее надолго на оптических
блоках, фонарях и их периферии, чтобы не
повредить защитное лаковое покрытие и
уплотнительные прокладки. См. рубрику 9, раздел "Замена
колеса".
-

Опре
делите, какая лампа сгорела, а
затем распахните задние двери на 180°.
См. рубрику 3, раздел
"Открывающиеся элементы кузова".
-

Отв
ерните две гайки крепления при
помощи ключа из набора инструментов.
-

Снимит
е с внешней стороны блок с
прозрачным рассеивателем.
-

У
держивая фонарь, отсоедините от него
колодку электрического разъема.
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8
Замена лампы

186
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016
Фонарь освещения номерного знака
- Отверните обе гайки.
-
Про
толкните стержни.
-

Е
сли понадобится, отсоедините разъем
чтобы снять фонарь.
-

Заменит
е сгоревшую лампу.
Третий стоп-сигнал
Tип A, W16W - 16W
Тип A, W5W - 5W
На крышке багажного отсека
-

По

льзуясь отверткой, отожмите
прозрачный рассеиватель.
-

Заменит

е лампу.
-

У

становите на место рассеиватель и
нажмите на него. На распашных дверях
-

Снимит

е с фиксаторов внутреннюю
обивку.
-

От

соедините электрический разъем,
отжав фиксатор.
-

Пов

ерните держатель лампы на
четверть оборота против часовой
стрелки.
-

Заменит

е лампу.
-

Вст

авьте на место держатель лампы и
подсоедините электрический разъем.
-

У

становите на место обивку.
Замена лампы

187
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016
ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДО
ХРАНИТЕЛЯ
Блоки предохранителей расположены:
-

по
д панелью приборов с левой стороны
(под крышкой),
-

в мо
торном отсеке (возле
аккумуляторной батареи).
В таблице приведены только те
предохранители, которые водитель
может заменить самостоятельно,
пользуясь для этого пинцетом, который
расположен за перчаточным ящиком
с правой стороны панели приборов.
Остальные предохранители следует
заменять в сервисной сети PEUGEOT или в
специализированном техцентре.
Извлечение и замена
предохранителя
Вышедший из строя предохранитель
следует заменять предохранителем
такого же номинала.
Механики сервисной сети
могут получить информацию о
предохранителях и реле в разделе
"Méthodes" ("Методы ремонта") в сети.
Компания PEUGEOT не несет никакой
ответственности за неисправности вашего
автомобиля, вызванные установкой
дополнительного электрооборудования, не
изготовленного или не рекомендованного
к использованию компанией PEUGEOT,
либо установленного с нарушением ее
инструкций. В особенности это относится к
электрооборудованию, потребляющему в
сумме ток более 10 мА. Перед заменой предохранителя
необходимо выяснить и устранить причину
неисправности.
●

По
льзуйтесь пинцетом.
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8
Замена электрического предохранителя

188
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016

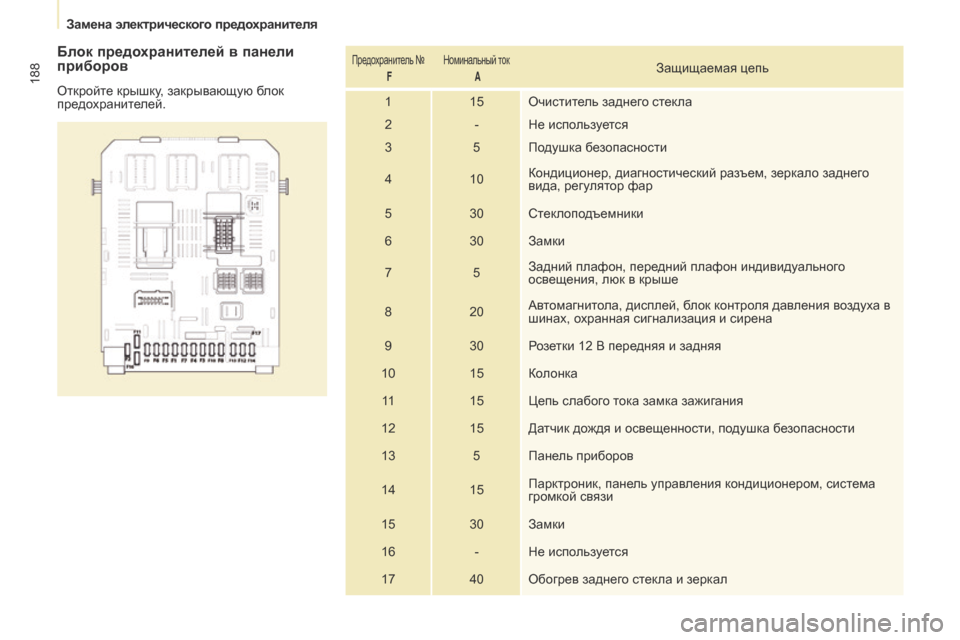

Блок предохранителей в панели
приборов
Откройте крышку, закрывающую блок
предохранителей.
Предохранитель № F Номинальный ток
AЗащищаемая цепь
1 15 Очиститель заднего стекла
2 - Не используется
3 5 Подушка безопасности
4 10Кондиционер, диагностический разъем, зеркало заднего
вида, регулятор фар
5 30 Стеклоподъемники
6 30 Замки
7 5Задний плафон, передний плафон индивидуального
освещения, люк в крыше
8 20Автомагнитола, дисплей, блок контроля давления воздуха в
шинах, охранная сигнализация и сирена
9 30 Розетки 12 В передняя и задняя
10 15 Колонка
11 15 Цепь слабого тока замка зажигания
12 15 Датчик дождя и освещенности, подушка безопасности
13 5 Панель приборов
14 15Парктроник, панель управления кондиционером, система
громкой связи
15 30 Замки
16 - Не используется
17 40 Обогрев заднего стекла и зеркал
Замена электрического предохранителя

189
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016
Блок предохранителей в салоне
Предохранитель № F Номинальный ток
AЗащищаемая цепь
1 - Не используется
2 20 Обогрев сидений
3 - Не используется
4 15 Реле складных зеркал заднего вида
5 15 Реле розетки для подключения холодильной камеры
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8
Замена электрического предохранителя

190
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016

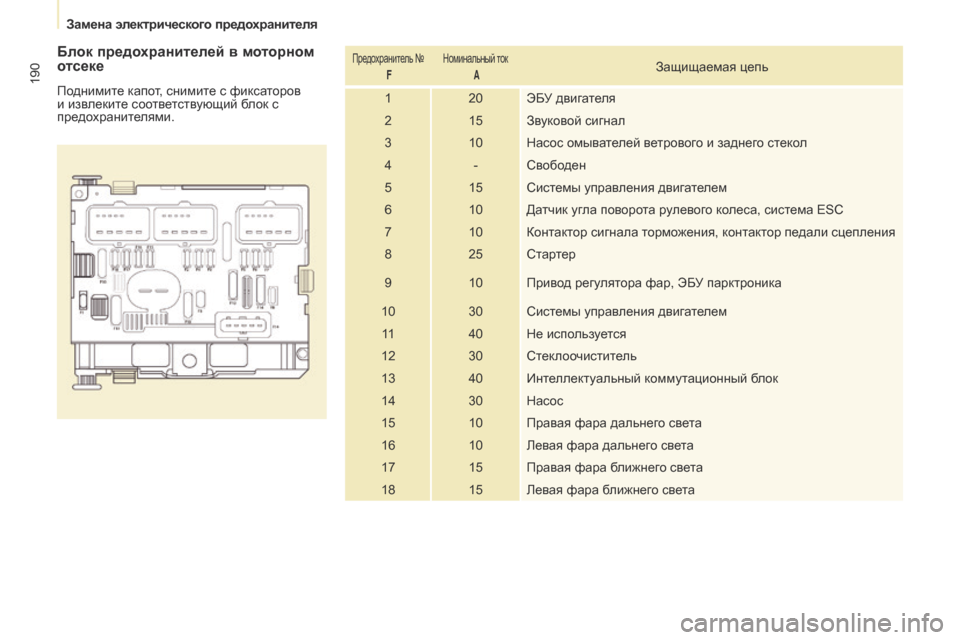

Блок предохранителей в моторном
отсеке
Поднимите капот, снимите с фиксаторов
и извлеките соответствующий блок с
предохранителями.
Предохранитель № F Номинальный ток
AЗащищаемая цепь
1 20 ЭБУ двигателя
2 15 Звуковой сигнал
3 10 Насос омывателей ветрового и заднего стекол
4 - Свободен
5 15 Системы управления двигателем
6 10 Датчик угла поворота рулевого колеса, система ESC
7 10 Контактор сигнала торможения, контактор педали сцепления
8 25 Стартер
9 10 Привод регулятора фар, ЭБУ парктроника
10 30 Системы управления двигателем
11 40 Не используется
12 30 Стеклоочиститель
13 40 Интеллектуальный коммутационный блок
14 30 Насос
15 10 Правая фара дальнего света
16 10 Левая фара дальнего света
17 15 Правая фара ближнего света
18 15 Левая фара ближнего света
Замена электрического предохранителя
