КРЕПЛЕНИЯ ISOFIX
Ваш автомобиль сертифицирован в соответствии с
последними нормативами, предъявляемыми к системе ISOFIX.
Конструктивно крепления состоят из трех проушин,
имеющихся на каждом сиденье.
Две передние проушины A, расположены
между спинкой и подушкой штатного
сиденья автомобиля и помечены
маркировкой.Задняя проушина B
, расположена на
спинке штатного сиденья автомобиля и
предназначена для крепления верхней лямки,
называемой "Top Tether".
К проушине "Top Tether" прикрепляется
верхняя лямка детских кресел, на которых
она имеется. В случае фронтального
столкновения, она ограничивает
опрокидывание кресла вперед.
Конструкция замков ISOFIX обеспечивает
надежную, прочную и быструю установку
кресла для перевозки ребенка в
автомобиле.
Детские кресла ISOFIX оборудованы двумя
замками, входящими в зацепление с двумя
передними проушинами A.
Некоторые кресла оборудованы также
верхней лямкой, которая крепится к задней
проушине B. Строго соблюдайте предписания по
монтажу, содержащиеся в руководстве
по установке детских кресел.
Чтобы прикрепить детское кресло к
проушине "Top Tether":
-
снимит
е и уберите подголовник перед
установкой детского кресла на этом
месте (установите его обратно после
снятия детского кресла),
-
про
тяните верхнюю лямку детского
кресла через верх спинки позади ее так,
чтобы она прошла посередине между
стержнями подголовника,
-
зац
епите верхнюю лямку за заднюю
проушину,
-
на
тяните верхнюю лямку.
Небрежная установка детского
кресла в автомобиле снижает
надежность защиты ребенка в случае
столкновения в ДТП.
О возможности установки детских кресел
ISOFIX в вашем автомобиле, читайте в
сводной таблице.
СИСТЕМЫ БЕЗОПАСНОСТИ
5
Перевозка детей

144
Partner2VP_ru_Chap05_Securite_ed02-2016
144
Partner2VP_ru_Chap05_Securite_ed02-2016
Это кресло можно устанавливать и на сиденьях, не оборудованных креплениями ISOFIX.
В этом случае его обязательно нужно закреплять на штатном сиденье автомобиля
трехточечным ремнем безопасности.
Следуйте инструкциям по установке детских кресел, которые прилагаются к ним
изготовителем.
Рекомендованное кресло ISOFIX
"RÖMER Duo Plus ISOFIX"
(типоразмер B1)
Группа 1: от 9 до 18 кг
Устанавливается для перевозки ребенка только "лицом вперед". Крепится к проушинам A, а также к проушине B,
называемой Top Tether, при помощи верхней лямки.
Устанавливается для перевозки в трех положениях: сидячем, полулежачем и лежачем.
Перевозка детей

145
Partner2VP_ru_Chap05_Securite_ed02-2016
145
Partner2VP_ru_Chap05_Securite_ed02-2016
МЕСТО ДЛЯ ДЕТСКИХ КРЕСЕЛ ISOFIX
* В 7-местном варианте все три сиденья
второго ряда должны быть на месте при
установке детских кресел.
**

Ник
огда не устанавливайте детское
кресло с опорной стойкой на заднем
боковом сиденье второго ряда, за
исключением случаев, когда вы
можете установить его в соответствии
с указаниями, изложенными в рубрике
"Установка детских кресел с опорной
стойкой".
В соответствии с европейской регламентацией, приведенная здесь таблица дает представление о возможности размещения детских
кресел ISOFIX на штатных сиденьях автомобиля, оборудованных замками ISOFIX.
Для универсальных и полууниверсальных детских кресел ISOFIX типоразмер ISOFIX, обозначаемый буквами от A до G, указывается на
самом кресле рядом с логотипом ISOFIX.
Вес ребенка / примерный возраст
Менее 10 кг (группа 0)
Примерно до 6 месяцев Менее 10 кг
(группа 0)
Менее 13 кг (группа 0+)
Примерно до 1 года От 9 до 18 кг

(группа 1)
Примерно от 1 до 3 лет
Тип кресла ISOFIX Колыбель "спинкой вперед" "спинкой
вперед" "лицом вперед"
Типоразмер ISOFIX F G CDE C DA B B1
Ряд 2
(5 и 7-местный*
вариант) Боковые
сиденья**
IL-SU
IL-SUIL-SUIUF, IL-SU
Среднее сиденье Не ISOFIX
Ряд 3
(7-местный вариант)Все сиденьяНе ISOFIX
IUF: cиденье, адаптированное для
установки универсального детского кресла
ISOFIX Universel для перевозки "лицом
вперед", прикрепляемого верхней лямкой.
IL-SU: сиденье, адаптированное для установки
полууниверсального детского кресла I SOFIX
S emi-U niversel, предназначенное для
перевозки:
-

"спинкой вперед", оборудованное
верхней лямкой или опорной стойкой,
- "лицом вперед", оборудованное опорной стойкой, Перед установкой детского кресла
со спинкой на сиденье пасcажира
снимите и уберите подголовник.
После снятия детского кресла верните
подголовник на место.
-

к
олыбель, оборудованная верхней
лямкой или опорной стойкой.
О закреплении верхней лямки читайте в
рубрике 5, раздел "Крепления ISOFIX".
СИСТЕМЫ БЕЗОПАСНОСТИ
5
Перевозка детей

146
Partner2VP_ru_Chap05_Securite_ed02-2016
146
Partner2VP_ru_Chap05_Securite_ed02-2016
СОВЕТЫ ПО УСТАНОВКЕ ДЕТСКИХ
КРЕСЕЛ
Размещая ребенка сзади, всегда оставляйте
достаточное пространство между передним
сиденьем и:
-

де
тским креслом, установленным
"спинкой вперед",
-

ног
ами ребенка, усаженного в кресле
"лицом вперед".
Для этого передвиньте вперед сиденье
переднего пассажира и, если потребуется,
поднимите спинку. Небрежная установка детского кресла в
автомобиле снижает надежность защиты
ребенка в случае столкновения.
Проверьте, не попал ли под детское
сиденье ремень безопасности или его
лямка - они могут нарушить устойчивость
кресла.
Не забывайте пристегивать ремни
безопасности или лямки детского кресла
так, чтобы они плотно прилегали к его
телу, даже при переездах на короткие
расстояния.
Закрепляя детское кресло при помощи
ремня безопасности, убедитесь, что
ремень плотно прилегает к нему и надежно
удерживает его на штатном кресле
автомобиля. Если сиденье переднего
пассажира регулируется, в случае
необходимости отодвиньте его вперед. При установке детского кресла для перевозки
ребенка "лицом вперед" поставьте его так,
чтобы его спинка располагалась как можно
ближе к спинке штатного сиденья автомобиля
или, по возможности, касалась его.
Перед установкой детского кресла со спинкой
на сиденье пассажира снимите с него
подголовник.
Примите меры, чтобы подголовник был убран
в надежное место или закреплен так, чтобы
не превратиться в стремительно летящий
"снаряд" в случае резкого торможения.
После снятия детского кресла верните
подголовник на место.Ребенок на переднем сиденье
В каждой стране действуют свои, местные,
правила перевозки детей на передних
сиденьях. Изучите законы, принятые в
вашей стране.
Отключите фронтальную подушку
пассажира, как только установите на его
сиденье детское кресло для перевозки
ребенка "спинкой вперед".
Иначе надувшаяся подушка безопасности
может привести к тяжелому травмированию
или гибели ребенка.
Установка кресла-бустера
Верхняя ветвь ремня должна проходить по
плечу ребенка, не затрагивая область шеи.
Убедитесь, что нижняя ветвь ремня
безопасности расположена на бедрах
ребенка.
Специалисты PEUGEOT рекомендуют
использовать кресло-бустер со спинкой и
пазом, направляющим ремень по плечу.
В целях безопасности, не оставляйте:
-

ре
бенка или детей в автомобиле одних
без присмотра,
-

ре
бенка или животное в автомобиле
с закрытыми окнами, если он стоит на
солнце,
-

к
лючи в автомобиле в доступном для
детей месте.
Чтобы исключить случайное открывание
дверей, пользуйтесь системой блокировки
замков.
Не следует опускать стекла окон задних
дверей более, чем на треть.
Для защиты детей от солнечных лучей
оборудуйте задние боковые окна шторами.
Для установки в третьем ряду необходимо
перевести спинки бокового и среднего
сидений второго ряда в положение "столик",
либо убрать эти сиденья из второго ряда,
чтобы детское кресло или ноги ребенка не
касались сидений второго ряда.
Перевозка детей

147
Partner2VP_ru_Chap05_Securite_ed02-2016
147
Partner2VP_ru_Chap05_Securite_ed02-2016
БЛОКИРОВКА ЗАМКОВ ДЛЯ БЕЗОПАСНОЙ ПЕРЕВОЗКИ ДЕТЕЙ
Блокировка не позволяет открывать боковые
сдвижные двери из салона автомобиля.
Механическая блокировкаЭлектрическая блокировка
Включив зажигание, нажмите
на эту кнопку, расположенную в
центре панели приборов.
Г

орящая контрольная лампа
означает, что блокировка
включена.
Внимание: эта система не зависит от
управления центральным замком.
Не оставляйте ключ зажигания в
замке, даже если вы отлучаетесь на
короткое время.
Включая зажигание, убедитесь, что
блокировка дверных замков активирована.
В случае сильного столкновения в ДТП
электрическая система блокировки замков
автоматически отключается.
Положение выключателя и включение
"детской" блокировки помечено этикеткой.
-

Откройт

е дверь полностью, преодолев
точку сопротивления.
-

Перев

едите рычажок, расположенный
на заднем торце двери.
СИСТЕМЫ БЕЗОПАСНОСТИ
5
Перевозка детей

148
Partner2VP_ru_Chap06_Accessoire_ed02-2016
Дополнительную информацию о
массах и нагрузках на прицепы см. в
рубрике 9, тема "Массы".

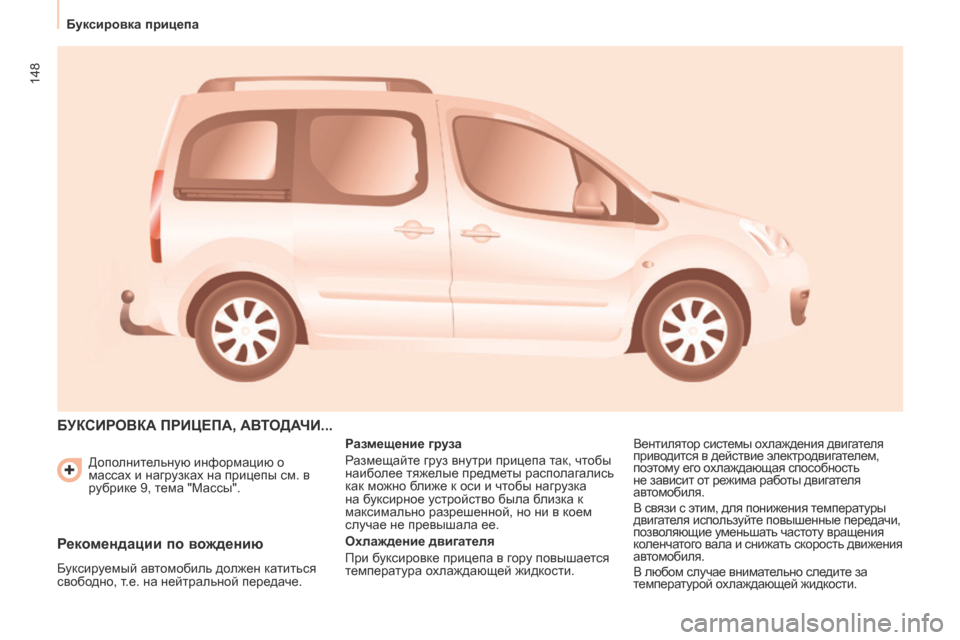

БУКСИРОВКА ПРИ ц ЕПА , АВТОДАЧИ ...
Размещение груза
Размещайте груз внутри прицепа так, чтобы
наиболее тяжелые предметы располагались
как можно ближе к оси и чтобы нагрузка
на буксирное устройство была близка к
максимально разрешенной, но ни в коем
случае не превышала ее.
Охлаждение двигателя
При буксировке прицепа в гору повышается
температура охлаждающей жидкости. Вентилятор системы охлаждения двигателя
приводится в действие электродвигателем,
поэтому его охлаждающая способность
не зависит от режима работы двигателя
автомобиля.
В связи с этим, для понижения температуры
двигателя используйте повышенные передачи,
позволяющие уменьшать частоту вращения
коленчатого вала и снижать скорость движения
автомобиля.
В любом случае внимательно следите за
температурой охлаждающей жидкости.
Рекомендации по вождению
Буксируемый автомобиль должен катиться
свободно, т.е. на нейтральной передаче.
Буксировка прицепа

149
Partner2VP_ru_Chap06_Accessoire_ed02-2016

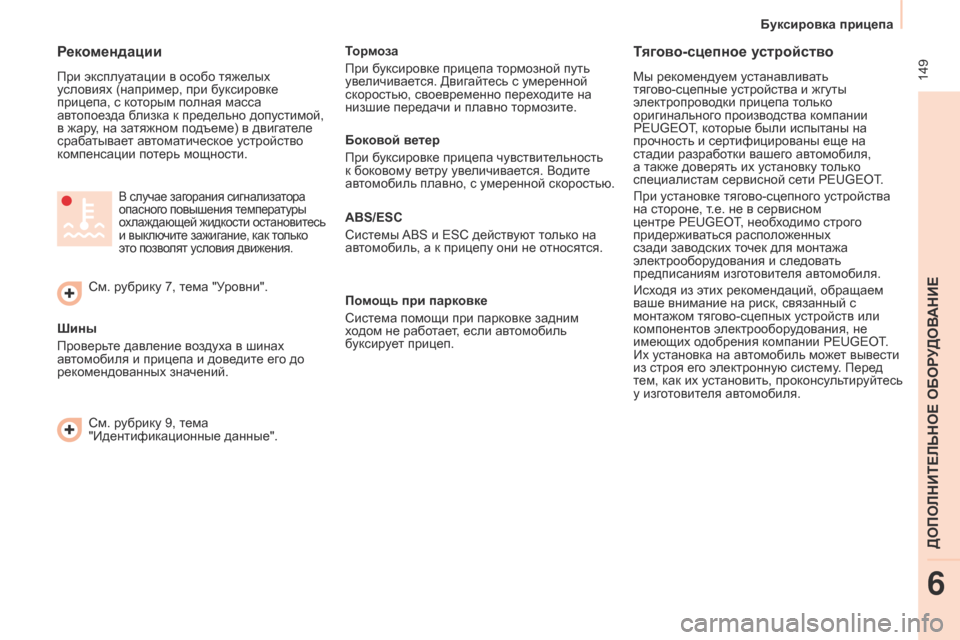

Рекомендации
При эксплуатации в особо тяжелых
условиях (например, при буксировке
прицепа, с которым полная масса
автопоезда близка к предельно допустимой,
в жару, на затяжном подъеме) в двигателе
срабатывает автоматическое устройство
компенсации потерь мощности.
ш
ины
Проверьте давление воздуха в шинах
автомобиля и прицепа и доведите его до
рекомендованных значений. См. рубрику 7, тема "Уровни".
В случае загорания сигнализатора
опасного повышения температуры
охлаждающей жидкости остановитесь
и выключите зажигание, как только
это позволят условия движения.
Тормоза
При буксировке прицепа тормозной путь
увеличивается. Двигайтесь с умеренной
скоростью, своевременно переходите на
низшие передачи и плавно тормозите.Тягово-сцепное устройство
Мы рекомендуем устанавливать
тягово-сцепные устройства и жгуты
электропроводки прицепа только
оригинального производства компании
PEUGEOT, которые были испытаны на
прочность и сертифицированы еще на
стадии разработки вашего автомобиля,
а также доверять их установку только
специалистам сервисной сети PEUGEOT.
При установке тягово-сцепного устройства
на стороне, т.е. не в сервисном
центре PEUGEOT, необходимо строго
придерживаться расположенных
сзади заводских точек для монтажа
электрооборудования и следовать
предписаниям изготовителя автомобиля.
Исходя из этих рекомендаций, обращаем
ваше внимание на риск, связанный с
монтажом тягово-сцепных устройств или
компонентов электрооборудования, не
имеющих одобрения компании PEUGEOT.
Их установка на автомобиль может вывести
из строя его электронную систему. Перед
тем, как их установить, проконсультируйтесь
у изготовителя автомобиля.
Боковой ветер
При буксировке прицепа чувствительность
к боковому ветру увеличивается. Водите
автомобиль плавно, с умеренной скоростью.
ABS/ESC
Системы ABS и ESC действуют только на
автомобиль, а к прицепу они не относятся.
Помощь при парковке
Система помощи при парковке задним
ходом не работает, если автомобиль
буксирует прицеп.
См. рубрику 9, тема
"Идентификационные данные".
Буксировка прицепа
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
6

150
Partner2VP_ru_Chap06_Accessoire_ed02-2016
СъЕМНОЕ ТЯГОВО-СцЕПНОЕ УСТРОЙСТВО
С
ЗАМКОМ , ИНСТРУМЕНТА НЕ
ТРЕБ

УЕТСЯ
Опис

ание
Монтаж и демонтаж этого тягово-сцепного
устройства производится легко и быстро без
всякого инструмента.
Рекомендации по установке ТСУ и его
проверке перед использованием
Убедитесь, что тягово-сцепное устройство
надежно закреплено, а также:
-

з
еленая метка фиксатора
просматривается,
-

страх
овой замок фиксатора
ориентирован назад,
-

страх
овой замок замкнут и ключ из него
извлечен; рычажок фиксатора больше
не перемещается,
-

тяг
ово-сцепное устройство неподвижно
сидит на кронштейне.
При подсоединении прицепа не забудьте
подключить жгут электропроводки.
Монтаж
Буксировка прицепа
