2017 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

23
Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016
Отпирание дверных замков в случае
выхода из строя аккумуляторной батареи
Передняя правая и боковые двери
В случае выхода из строя аккумуляторной
батареи или центрального замка,
пользуйтесь системой механического
запирания замков.
-
Чт
обы открыть дверь для выхода
из автомобиля, потяните за
внутрисалонную ручку.
-

Чт
обы запереть дверь, вставьте ключ в
расположенный на торце двери замок и
поверните его на 1/8 оборота.
Дверь водителя
-

Вст
авьте ключ в замок и поверните его
вправо чтобы запереть и влево - чтобы
отпереть.
ЗАДНЯЯ ДВЕРцА
Из салона
(аварийное отпирание замка)
В случае выхода из строя центрального
замка дверцу задка можно открыть из
салона.
Вставьте тонкую отвертку в отверстие
между дверцей и полом. Чтобы отпереть
замок, отведите защелку влево и откройте
дверцу.
Открывание
Снаружи
Замок дверцы запирается и отпирается при
помощи пульта дистанционного управления.
Чтобы открыть, нажмите на замок под
декоративным молдингом и поднимите
дверцу.
Дверца оснащена ручкой-петлей, за которую
следует потянуть, чтобы закрыть ее.
При закрытии придерживайте дверцу до
равновесной середины ее хода, после
чего подтолкните ее так, чтобы она плотно
закрылась.
Открывающиеся элементы кузова
ПОДГОТОВКА к ДВИЖЕНИЮ
3

24
Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016
ЗАДНИЕ РАСПАшНЫЕ ДВЕРИ
Снар
ужи
Чтобы их открыть, потяните на себя за ручку. Потяните за рычаг, чтобы открыть правую
створку.
Закрывать двери начинайте с правой
створки, затем закройте левую.
На автомобилях с поднимающейся дверцей
задка задний бампер усилен, что позволяет
пользоваться им, как ступенью, при посадке
в автомобиль.
Створки задней двери асимметричны (2/3 -
1/3), меньшая из них расположена с правой
стороны.
Створки оборудованы центральным замком.
Окно дверцы
В автомобиль можно попасть через
открытое окно дверцы, не открывая саму
дверцу.
Открывание
Отперев автомобиль при помощи пульта
дистанционного управления или ключа,
нажмите на защелку и откройте окно
дверцы.
Закрывание
Окно дверцы закрывается нажатием на него
по центру вплоть до полного закрытия.
Запрещается открывать дверцу задка,
если при этом ее окно открыто - это
может привести к поломке окна.
Открывающиеся элементы кузова

25
Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016
Практические советы
Длинномерные предметы и грузы
допускается перевозить с открытой
правой створкой. Левая створка при этом
должна оставаться запертой при помощи
расположенного снизу шпингалета желтого
цвета. На эту створку нельзя опирать
перевозимые грузы.
Вождение автомобиля с открытой
правой створкой - это всего лишь
допущение. Вы обязаны при этом принять
предусмотренные правилами меры, чтобы
обозначить себя для других участников
движения.
Открывание из салона
При наличии на автомобиле, потяните
за эту ручку к себе, чтобы открыть левую
створку.
Открывание почти на 180°
Благодаря специальной дверной петле,
дверь можно распахивать на угол от 90° до
почти 180°.
Открытую дверь следует тянуть за ручку
желтого цвета.
При закрывании двери петля сама сложится
и станет на свое место.Задние двери, открытые
на 90°, закрывают задние
фонари. Чтобы вас заметили
водители, движущиеся в
попутном направлении,
обозначьте стоящий на дороге
автомобиль при помощи
треугольного знака аварийной
остановки или иного знака,
предписанного действующими
в вашей стране правилами и
регламентами.
Открывающиеся элементы кузова
ПОДГОТОВКА к ДВИЖЕНИЮ
3

26
Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016
ОТКРЫВАЮЩАЯСЯ СЕКцИЯ В КРЫшЕ
Опорная штанга
Для перевозки длинномерных грузов,
выходящих за пределы грузового отделения
через открывающуюся секцию крыши,
предусмотрена опорная штанга.
Чтобы повернуть штангу, поднимите рычаг.
Поворачивайте штангу, пока она не коснется
стойки двери.
Поддерживая размещаемый груз,
приподнимите его и одной рукой установите
штангу на место.
Нажмите на ручку фиксатора книзу так,
чтобы преодолеть точку сопротивления и
убедитесь, что штанга надежно закреплена,
после чего надежно закрепите груз.Задний бампер имеет усиленную
конструкцию и может служить
ступенью при посадке в салон.
Задние двери закрываются только
при установленной на место опорной
штанге.
При вождении автомобиля с открытой
секцией в крыше, помните о ней, проезжая
места с ограниченной высотой.
Не допускайте, чтобы перевозимые грузы
опирались на задние двери.
Соблюдайте предписанные правилами меры
предосторожности в части оповещения
других участников дорожного движения.
Открытую секцию в крыше используейте
только на коротких расстояниях. Боковые кронштейны можно использовать
для закрепления грузов.
-
опу
стите черный конец рычага, чтобы
запереть люк.
Люк, закрытый на запор, прочно прилегает
к уплотнительной прокладке, обеспечивая
полную непроницаемость и шумоизоляцию.
Открывающаяся секция в задней части
крыши имеется только на автомобилях со
створчатыми задними дверями.
Чтобы открыть секцию в крыше:
-

по

днимите черный конец рычага,
-

ослабь

те давление на рычаг, нажав для
этого на крышку люка (книзу) и снимите
крючок,
-
по
днимите крышку люка,
-

прео

долев точку сопротивления,
зафиксируйте крышку на упорах.
Никогда не отправляйтесь в поездку, не
убрав упоры на место.
Чтобы закрыть секцию:
-

у

бедитесь, что опорная штанга
закреплена,
-

опу

стите крышку люка,
-

нажимая на крышк

у люка (книзу),
захватите оба витка пружины и вставьте
крючок в ушко, Запрещается прикреплять грузы к
открывающейся секции крыши.
Запрещается вести автомобиль с
незакрепленной опорной штангой.
Открывающиеся элементы кузова

27
Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016
цЕНТРАЛЬНЫЙ ЗАМОК
При первом нажатии срабатывает
запирание центрального
замка, если при этом все двери
автомобиля плотно закрыты.Сигнализатор незакрытой двери
Светодиод контрольной лампы:
-

миг
ает при запирании автомобиля на
остановке с выключенным двигателем,
-

г
орит, когда автомобиль заперт, а также
при включении зажигания.
Защита от агрессии
При загорании этой контрольной
лампы проверьте, плотно ли
закрыты все открывающиеся
элементы кузова.
Запирание на ходу
По достижении автомобилем скорости
10

км/ч после трогания с места срабатывает
система автоматического запирания
замков. При этом раздается характерный
щелчок сработавших механизмов замков.
Расположенная на панели приборов
контрольная лампа горит.
Открытие любой двери во время движения
влечет за собой отпирание всех замков.
Активирование / отключение функции
Чтобы активировать или отключить
функцию, включите зажигание
и сделайте продолжительное
нажатие на эту кнопку.
Запертые замки могут оказаться
серьезным препятствием для
спасателей в случае дорожно-
транспортного происшествия.
При втором нажатии срабатывает отпирание
центрального замка.
Выключатель центрального замка не
работает, если автомобиль перед этим был
заперт пультом дистанционного управления
или ключом снаружи.
На автомобиле всегда сохраняется
возможность открыть двери из салона.
Открывающиеся элементы кузова
ПОДГОТОВКА к ДВИЖЕНИЮ
3

28
Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016

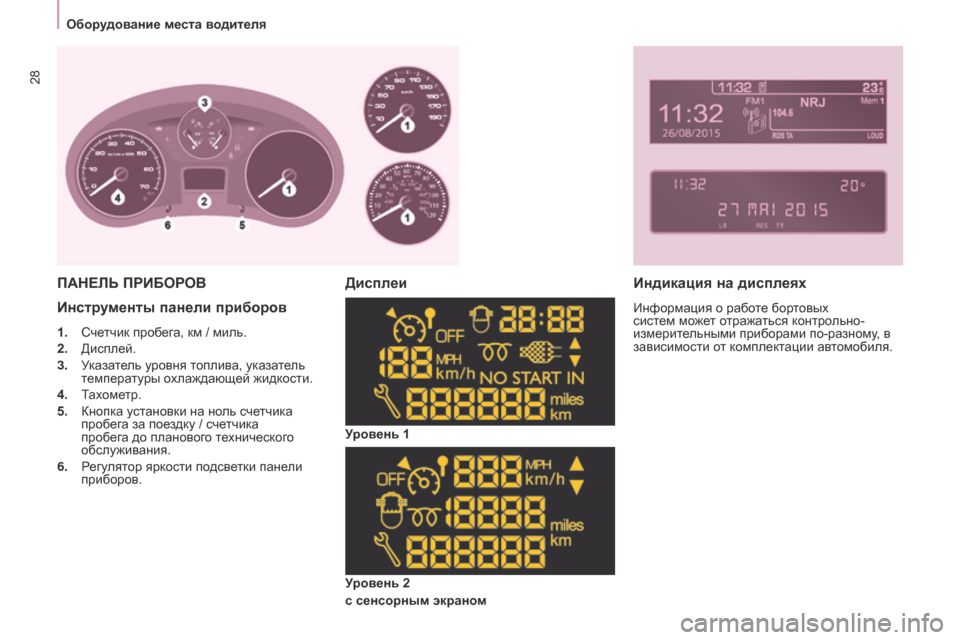

Инструменты панели приборов
1. Счетчик пробега, км / миль.
2.
Дисплей.
3.


У
казатель уровня топлива, указатель
температуры охлаждающей жидкости.
4.

Т
ахометр.
5.

Кнопк
а установки на ноль счетчика
пробега за поездку / счетчика
пробега до планового технического
обслуживания.
6.

Р
егулятор яркости подсветки панели
приборов. Уровень 1
ПАНЕЛЬ ПРИБОРОВДиспл
еиИндикация на дисплеях
Информация о работе бортовых
систем может отражаться контрольно-
измерительными приборами по-разному, в
зависимости от комплектации автомобиля.
Уровень 2
с сенсорным экраном
Оборудование места водителя

29
Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016
центральная консоль с дисплеем
Панель приборов без дисплея
-

Пов

ерните ручку влево: появится выбор
24-х и 12-часовой индикации.
-

Пов

ерните ручку вправо и выберите
24-х или 12-часовую индикацию.
-

Пов

ерните ручку влево чтобы закончить
настройку часов.
Если больше не предпринимать никаких
действий, примерно через 30 секунд
дисплей вернется к текущей индикации.

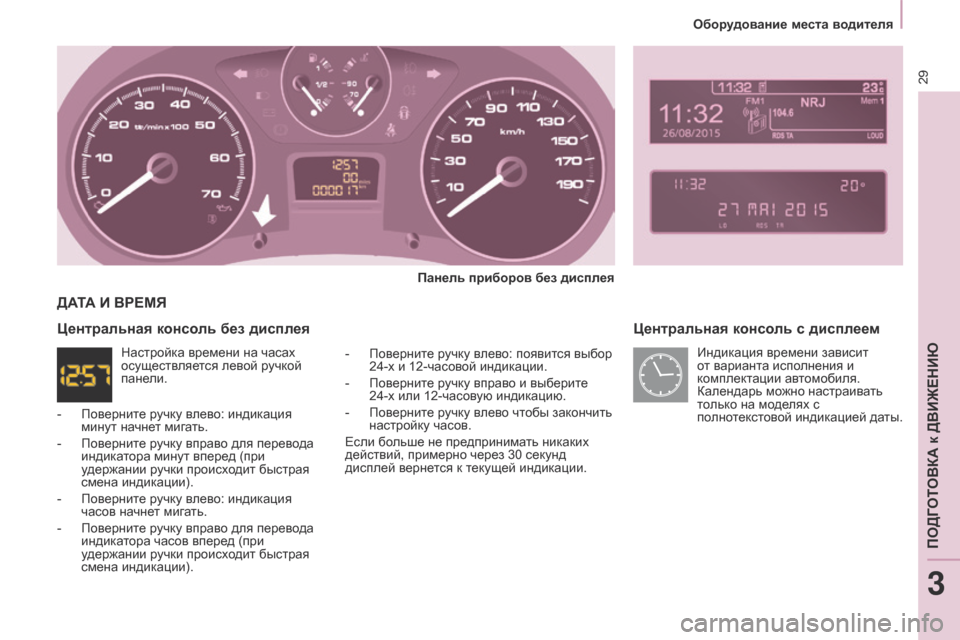

ДАТА И ВРЕМЯ
ц
ентральная
консоль без дисплея
Индикация времени зависит
от варианта исполнения и
комплектации автомобиля.
Календарь можно настраивать
только на моделях с
полнотекстовой индикацией даты.
Настройка времени на часах
осуществляется левой ручкой
панели.
-

Пов

ерните ручку влево: индикация
минут начнет мигать.
-

Пов

ерните ручку вправо для перевода
индикатора минут вперед (при
удержании ручки происходит быстрая
смена индикации).
-

Пов

ерните ручку влево: индикация
часов начнет мигать.
-

Пов

ерните ручку вправо для перевода
индикатора часов вперед (при
удержании ручки происходит быстрая
смена индикации).
ПОДГОТОВКА к ДВИЖЕНИЮ
3
Оборудование места водителя

30
Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016Partner2VP_ru_Chap03_Pret-a-partir_ed02-2016
Дисплей C
Нажмите на кнопку МЕНЮ.
Перемещая стрелки, выберите
функцию ПЕРСОНАЛЬНЫЕ
НАСТРОЙКИ.
Нажмите, чтобы подтвердить
выбор. Перемещая стрелки, выберите
функцию
НАСТРОЙКА
ДИСПЛЕЯ .
Нажмите, чтобы подтвердить
выбор.
При помощи стрелок выберите
функцию НАСТРОЙКА ДАТЫ И
ВРЕМЕНИ. Нажмите, чтобы подтвердить
выбор.
Настройте поочередно все
параметры и подтвердите
нажатием на OK.
Затем выберите на дисплее
закладку OK и подтвердите
выбор.
Оборудование места водителя
