2017 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

103
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

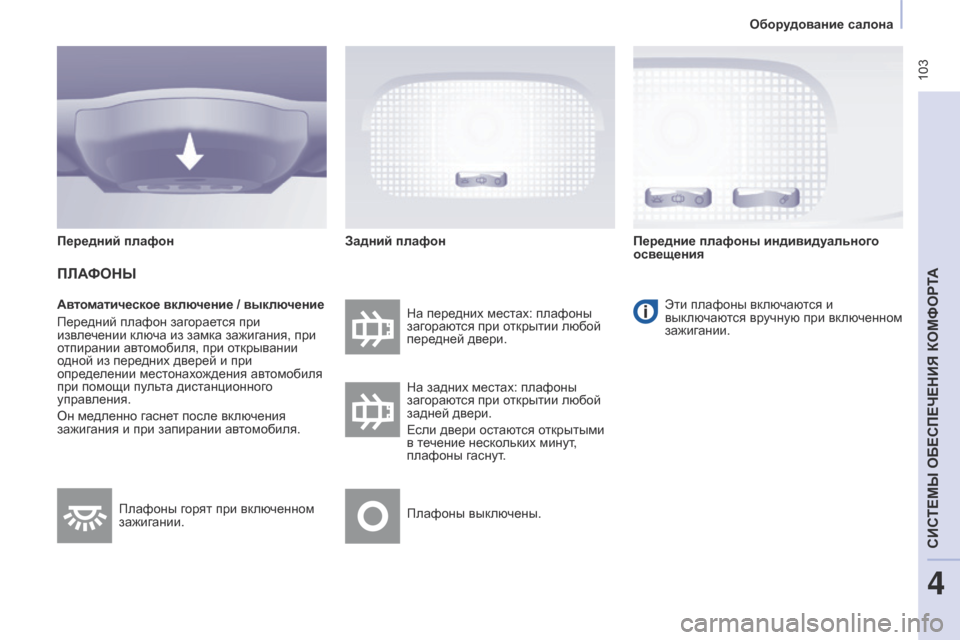

Автоматическое включение / выключение
Передний плафон загорается при
извлечении ключа из замка зажигания, при
отпирании автомобиля, при открывании
одной из передних дверей и при
определении местонахождения автомобиля
при помощи пульта дистанционного
управления.
Он медленно гаснет после включения
зажигания и при запирании автомобиля.На передних местах: плафоны
загораются при открытии любой
передней двери.
Эти плафоны включаются и
выключаются вручную при включенном
зажигании.
На задних местах: плафоны
загораются при открытии любой
задней двери.
Если двери остаются открытыми
в течение нескольких минут,
плафоны гаснут.
Плафоны выключены.
Плафоны горят при включенном
зажигании.
Передний плафон
ПЛАФОНЫ
Задний плафон
Передние плафоны индивидуального
освещения
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
4
Оборудование салона

104
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

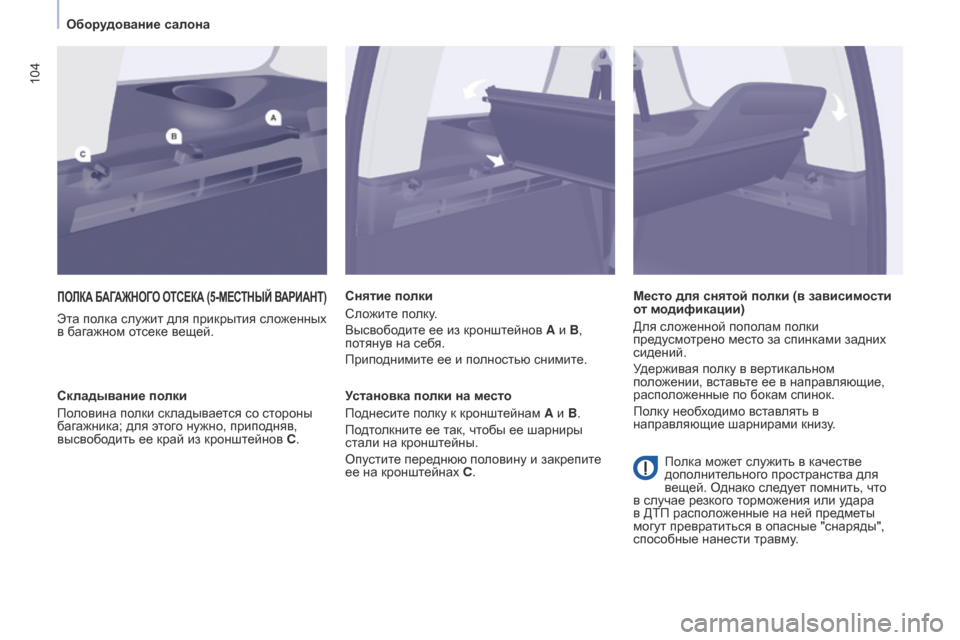

ПОЛКА БАГАЖНОГО ОТСЕКА (5- МЕСТНЫЙ В АРИАНТ )
Эта полка служит для прикрытия сложенных
в багажном отсеке вещей.Снятие полки
Сложите полку.
Высвободите ее из кронштейнов A и
B,
потянув на себя.
Приподнимите ее и полностью снимите.
Установка полки на место
Поднесите полку к кронштейнам A и B.
Подтолкните ее так, чтобы ее шарниры
стали на кронштейны.
Опустите переднюю половину и закрепите
ее на кронштейнах C.
Складывание полки
Половина полки складывается со стороны
багажника; для этого нужно, приподняв,
высвободить ее край из кронштейнов C. Место для снятой полки (в зависимости
от модификации)
Для сложенной пополам полки
предусмотрено место за спинками задних
сидений.
Удерживая полку в вертикальном
положении, вставьте ее в направляющие,
расположенные по бокам спинок.
Полку необходимо вставлять в
направляющие шарнирами книзу.
Полка может служить в качестве
дополнительного пространства для
вещей. Однако следует помнить, что
в случае резкого торможения или удара
в ДТП расположенные на ней предметы
могут превратиться в опасные "снаряды",
способные нанести травму.
Оборудование салона

105
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

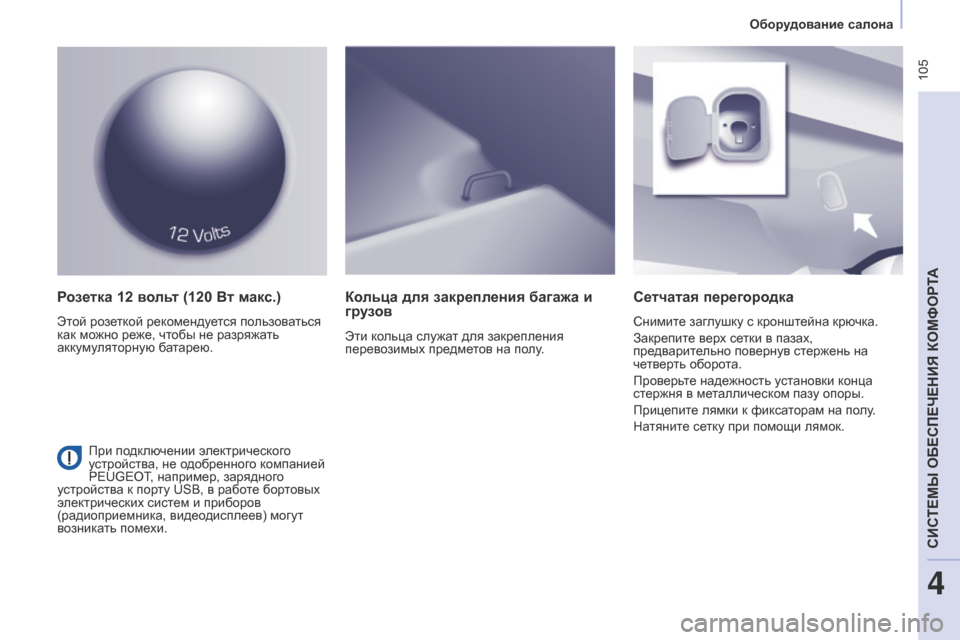

Розетка 12 вольт (120 Вт макс.)
Этой розеткой рекомендуется пользоваться
как можно реже, чтобы не разряжать
аккумуляторную батарею.
Сетчатая перегородка
Снимите заглушку с кронштейна крючка.
Закрепите верх сетки в пазах,
предварительно повернув стержень на
четверть оборота.
Проверьте надежность установки конца
стержня в металлическом пазу опоры.
Прицепите лямки к фиксаторам на полу.
Натяните сетку при помощи лямок.
Кольца для закрепления багажа и
грузов
Эти кольца служат для закрепления
перевозимых предметов на полу.
При подключении электрического
устройства, не одобренного компанией
PEUGEOT, например, зарядного
устройства к порту USB, в работе бортовых
электрических систем и приборов
(радиоприемника, видеодисплеев) могут
возникать помехи.
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
4
Оборудование салона

106
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

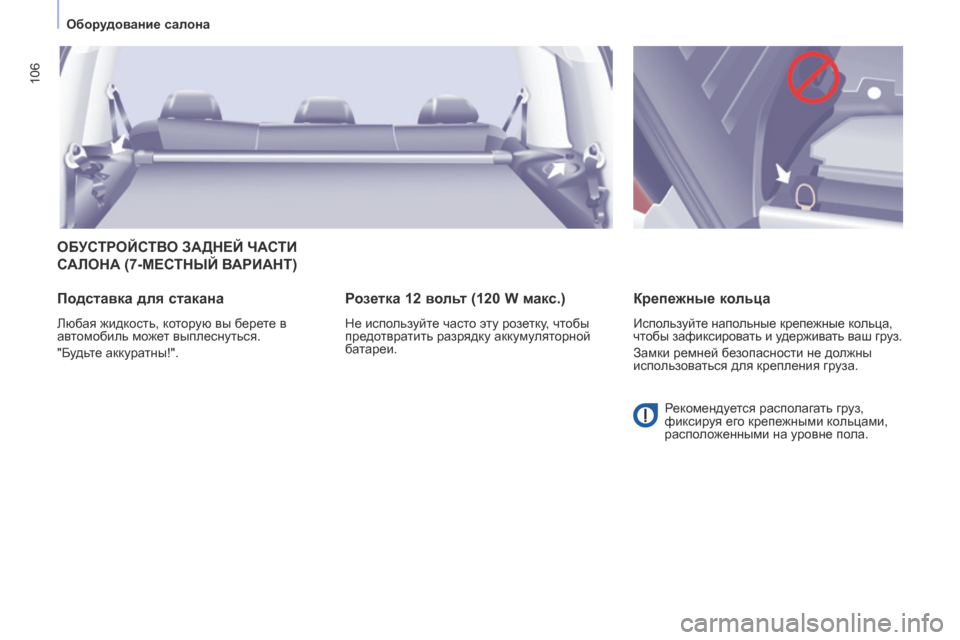

ОБУСТРОЙСТВО ЗАДНЕЙ ЧАСТИ
С
АЛОНА (7- МЕСТНЫЙ ВАРИАНТ )
Подставка для стакана
Любая жидкость, которую вы берете в
автомобиль может выплеснуться.
"Будьте аккуратны!".
Розетка 12 вольт (120 W макс.)
Не используйте часто эту розетку, чтобы
предотвратить разрядку аккумуляторной
батареи.
Крепежные кольца
Используйте напольные крепежные кольца,
чтобы зафиксировать и удерживать ваш груз.
Замки ремней безопасности не должны
использоваться для крепления груза.
Рекомендуется располагать груз,
фиксируя его крепежными кольцами,
расположенными на уровне пола.
Оборудование салона

107
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

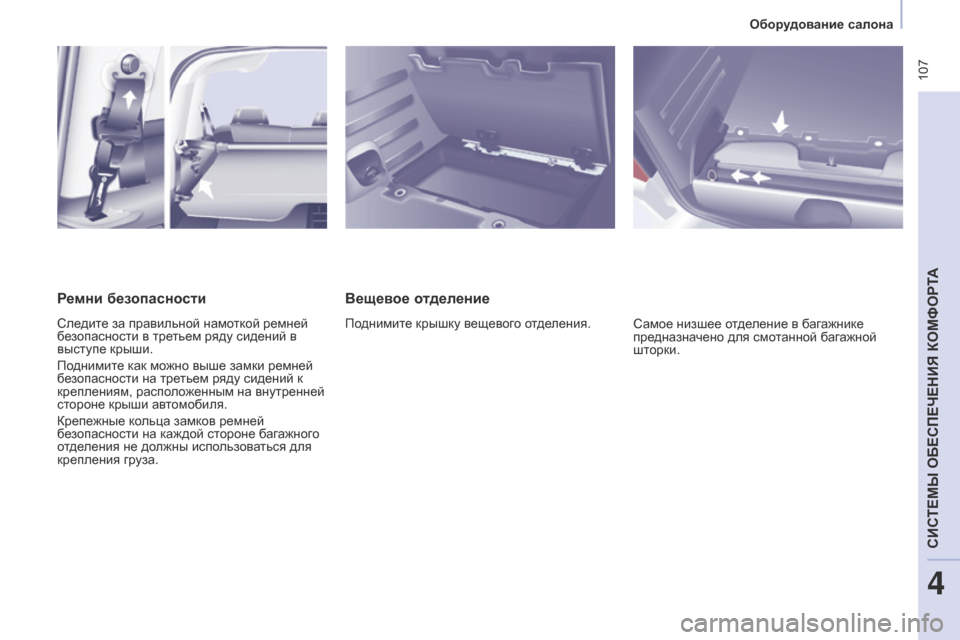

Вещевое отделение
Поднимите крышку вещевого отделения.Самое низшее отделение в багажнике
предназначено для смотанной багажной
шторки.
Ремни безопасности
Следите за правильной намоткой ремней
безопасности в третьем ряду сидений в
выступе крыши.
Поднимите как можно выше замки ремней
безопасности на третьем ряду сидений к
креплениям, расположенным на внутренней
стороне крыши автомобиля.
Крепежные кольца замков ремней
безопасности на каждой стороне багажного
отделения не должны использоваться для
крепления груза.
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
4
Оборудование салона

108
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

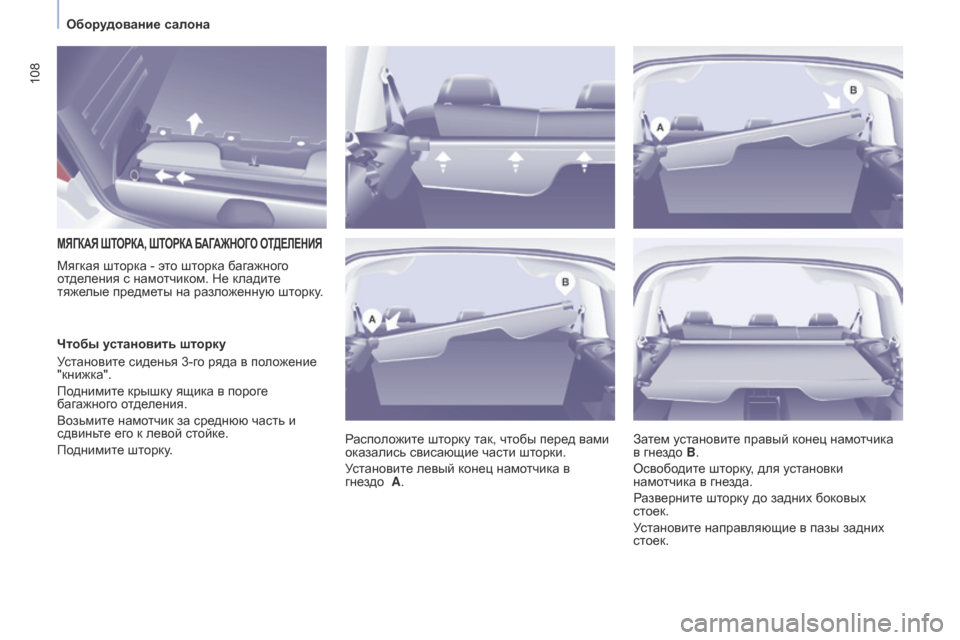

МЯГКАЯ шТОРКА, шТОРКА БАГАЖНОГО ОТДЕЛЕНИЯ
Расположите шторку так, чтобы перед вами
оказались свисающие части шторки.
Установите левый конец намотчика в
гнездо A.
Мягкая шторка - это шторка багажного
отделения с намотчиком. Не кладите
тяжелые предметы на разложенную шторку.
Затем установите правый конец намотчика
в гнездо B.
Освободите шторку, для установки
намотчика в гнезда.
Разверните шторку до задних боковых
стоек.
Установите направляющие в пазы задних
стоек.
Чтобы установить шторку
Установите сиденья 3-го ряда в положение
"книжка".
Поднимите крышку ящика в пороге
багажного отделения.
Возьмите намотчик за среднюю часть и
сдвиньте его к левой стойке.
Поднимите шторку.
Оборудование салона

109
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

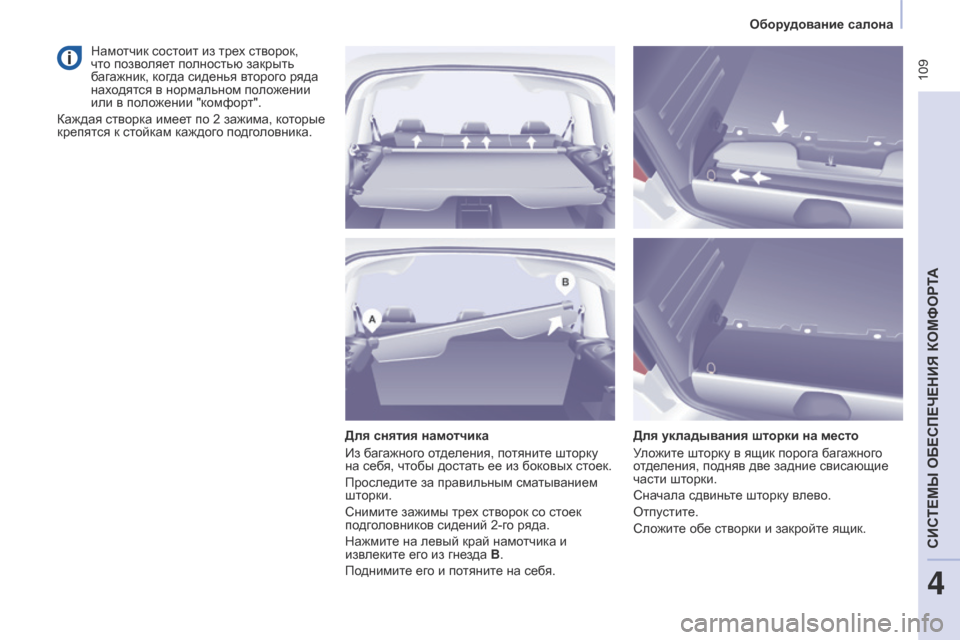

Для снятия намотчика
Из багажного отделения, потяните шторку
на себя, чтобы достать ее из боковых стоек.
Проследите за правильным сматыванием
шторки.
Снимите зажимы трех створок со стоек
подголовников сидений 2-го ряда.
Нажмите на левый край намотчика и
извлеките его из гнезда B.
Поднимите его и потяните на себя.Для укладывания шторки на место
Уложите шторку в ящик порога багажного
отделения, подняв две задние свисающие
части шторки.
Сначала сдвиньте шторку влево.
Отпустите.
Сложите обе створки и закройте ящик.
Намотчик состоит из трех створок,
что позволяет полностью закрыть
багажник, когда сиденья второго ряда
находятся в нормальном положении
или в положении "комфорт".
Каждая створка имеет по 2 зажима, которые
крепятся к стойкам каждого подголовника.
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
4
Оборудование салона

11 0
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

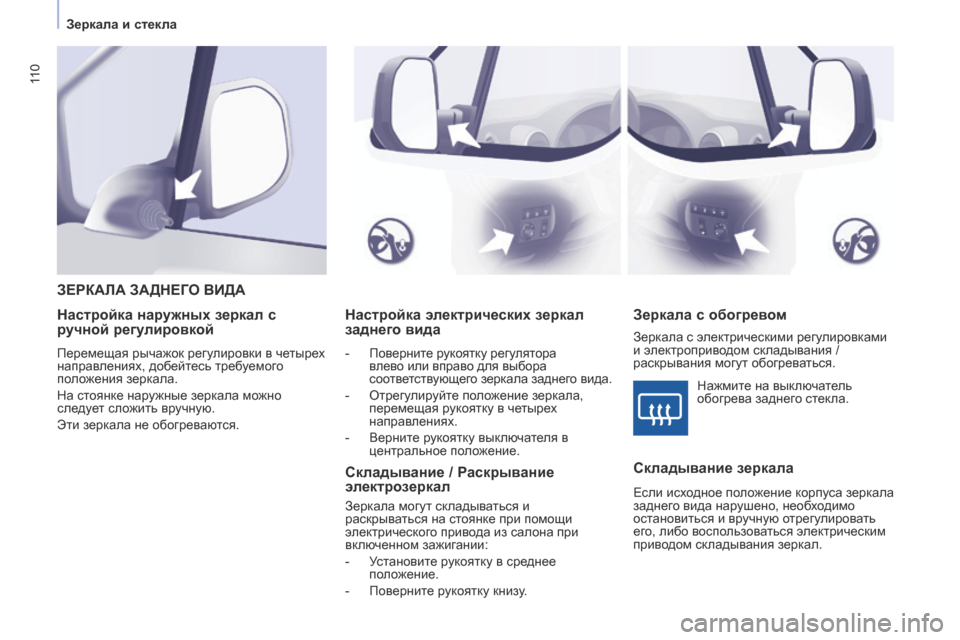

Настройка электрических зеркал
заднего вида
- Поверните рукоятку регулятора влево или вправо для выбора
соответствующего зеркала заднего вида.
-

Отрегу
лируйте положение зеркала,
перемещая рукоятку в четырех
направлениях.
-

Вернит
е рукоятку выключателя в
центральное положение.
ЗЕРКАЛА ЗАДНЕГО ВИДА
Зеркала

с обогревом
Настройка наружных зеркал с
ручной регулировкой
Складывание зеркала
Если исходное положение корпуса зеркала
заднего вида нарушено, необходимо
остановиться и вручную отрегулировать
его, либо воспользоваться электрическим
приводом складывания зеркал.Нажмите на выключатель
обогрева заднего стекла.
Перемещая рычажок регулировки в четырех
направлениях, добейтесь требуемого
положения зеркала.
На стоянке наружные зеркала можно
следует сложить вручную.
Эти зеркала не обогреваются.
Складывание / Раскрывание
электрозеркал
Зеркала могут складываться и
раскрываться на стоянке при помощи
электрического привода из салона при
включенном зажигании:
-

У
становите рукоятку в среднее
положение.
-

Пов
ерните рукоятку книзу. Зеркала с электрическими регулировками
и электроприводом складывания /
раскрывания могут обогреваться.
Зеркала и стекла
