2017 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

95
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

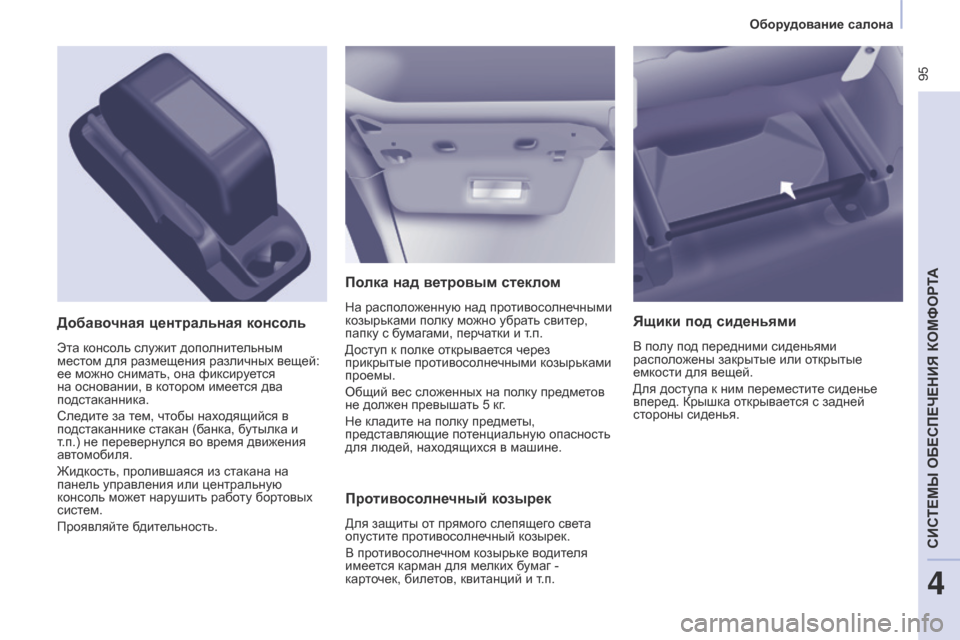

Полка над ветровым стеклом
На расположенную над противосолнечными
козырьками полку можно убрать свитер,
папку с бумагами, перчатки и т.п.
Доступ к полке открывается через
прикрытые противосолнечными козырьками
проемы.
Общий вес сложенных на полку предметов
не должен превышать 5 кг.
Не кладите на полку предметы,
представляющие потенциальную опасность
для людей, находящихся в машине.
Добавочная центральная консоль
Эта консоль служит дополнительным
местом для размещения различных вещей:
ее можно снимать, она фиксируется
на основании, в котором имеется два
подстаканника.
Следите за тем, чтобы находящийся в
подстаканнике стакан (банка, бутылка и
т.п.) не перевернулся во время движения
автомобиля.
Жидкость, пролившаяся из стакана на
панель управления или центральную
консоль может нарушить работу бортовых
систем.
Проявляйте бдительность.
Противосолнечный козырек
Для защиты от прямого слепящего света
опустите противосолнечный козырек.
В противосолнечном козырьке водителя
имеется карман для мелких бумаг -
карточек, билетов, квитанций и т.п.
Ящики под сиденьями
В полу под передними сиденьями
расположены закрытые или открытые
емкости для вещей.
Для доступа к ним переместите сиденье
вперед. Крышка открывается с задней
стороны сиденья.
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
4
Оборудование салона

96
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

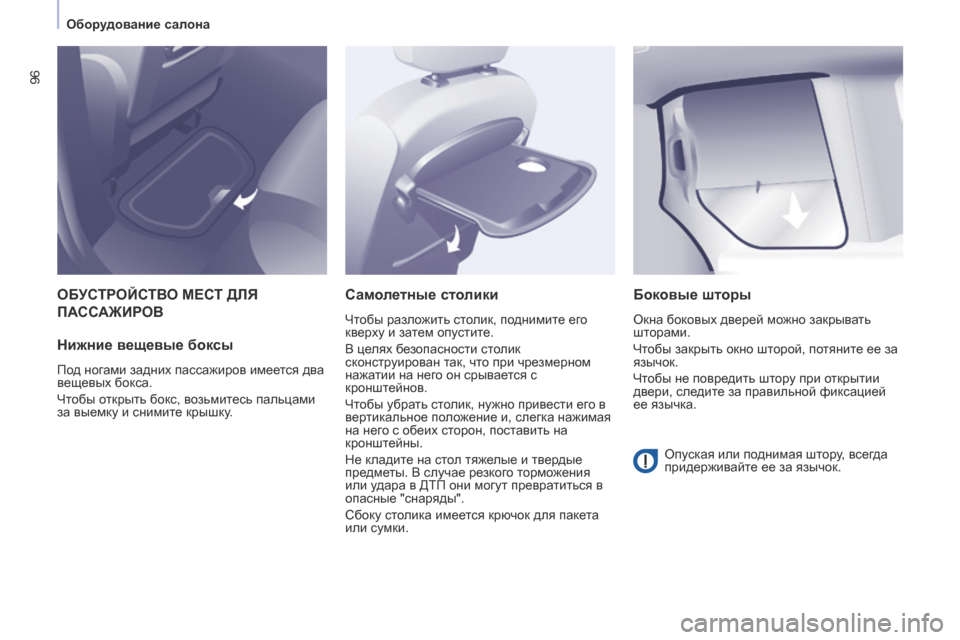

ОБУСТРОЙСТВО МЕСТ ДЛЯ
ПА
ССАЖИРОВ
Нижние

вещевые боксы
Под ногами задних пассажиров имеется два
вещевых бокса.
Чтобы открыть бокс, возьмитесь пальцами
за выемку и снимите крышку.
Самолетные столики
Чтобы разложить столик, поднимите его
кверху и затем опустите.
В целях безопасности столик
сконструирован так, что при чрезмерном
нажатии на него он срывается с
кронштейнов.
Чтобы убрать столик, нужно привести его в
вертикальное положение и, слегка нажимая
на него с обеих сторон, поставить на
кронштейны.
Не кладите на стол тяжелые и твердые
предметы. В случае резкого торможения
или удара в ДТП они могут превратиться в
опасные "снаряды".
Сбоку столика имеется крючок для пакета
или сумки.
Боковые шторы
Окна боковых дверей можно закрывать
шторами.
Чтобы закрыть окно шторой, потяните ее за
язычок.
Чтобы не повредить штору при открытии
двери, следите за правильной фиксацией
ее язычка.
Опуская или поднимая штору, всегда
придерживайте ее за язычок.
Оборудование салона

97
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

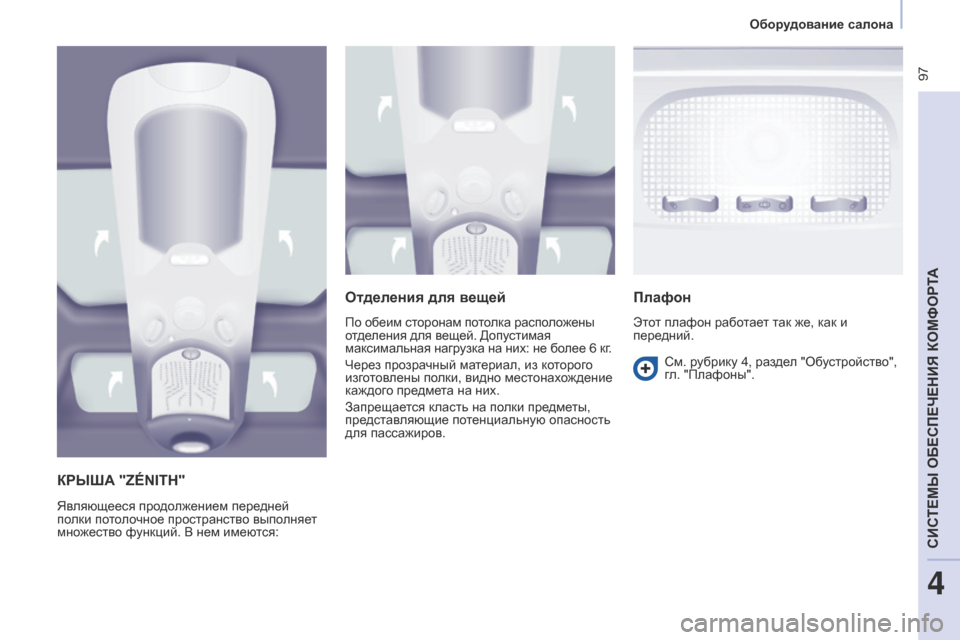

КРЫшА "ZéNITH"
Являющееся продолжением передней
полки потолочное пространство выполняет
множество функций. В нем имеются:
Отделения для вещей
По обеим сторонам потолка расположены
отделения для вещей. Допустимая
максимальная нагрузка на них: не более 6 кг.
Через прозрачный материал, из которого
изготовлены полки, видно местонахождение
каждого предмета на них.
Запрещается класть на полки предметы,
представляющие потенциальную опасность
для пассажиров.
Плафон
Этот плафон работает так же, как и
передний.См. рубрику 4, раздел "Обустройство",
гл. "Плафоны".
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
4
Оборудование салона

98
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

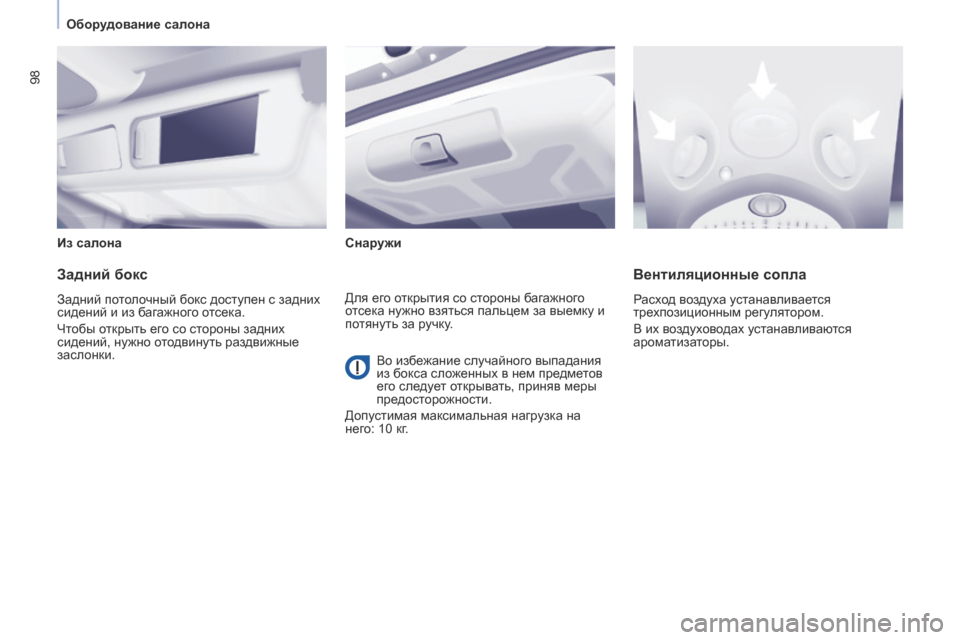

Из салонаСнаружи
Задний бокс
Задний потолочный бокс доступен с задних
сидений и из багажного отсека.
Чтобы открыть его со стороны задних
сидений, нужно отодвинуть раздвижные
заслонки.
Вентиляционные сопла
Расход воздуха устанавливается
трехпозиционным регулятором.
В их воздуховодах устанавливаются
ароматизаторы.
Для его открытия со стороны багажного
отсека нужно взяться пальцем за выемку и
потянуть за ручку.
Во из

бежание случайного выпадания
из бокса сложенных в нем предметов
его следует открывать, приняв меры
предосторожности.
Допустимая максимальная нагрузка на
него:

10 кг.
Оборудование салона

99
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

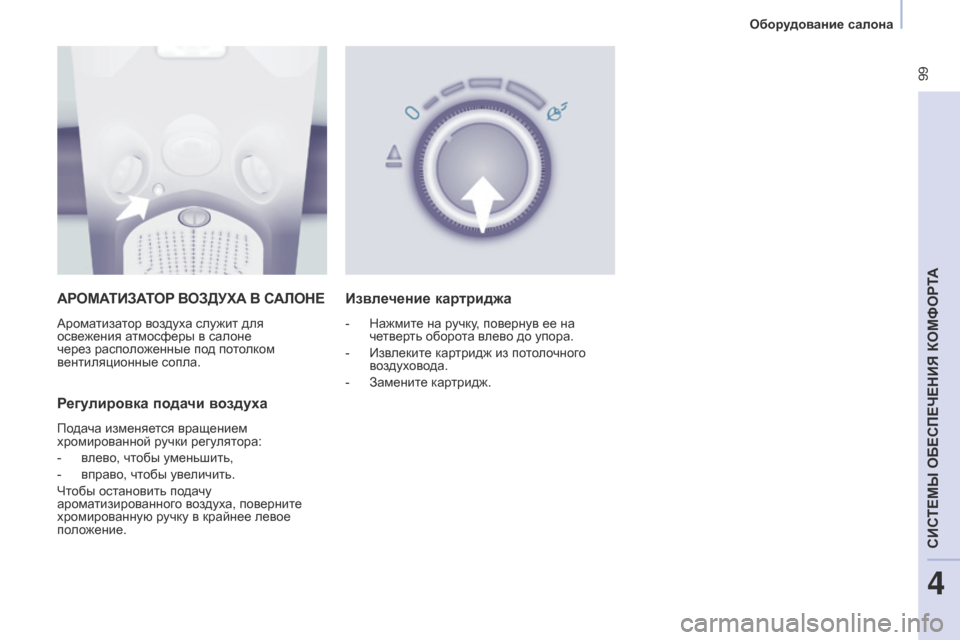

АРОМАТИЗАТОР ВОЗДУХА В САЛОНЕ
Ароматизатор воздуха служит для
освежения атмосферы в салоне
через расположенные под потолком
вентиляционные сопла.
Регулировка подачи воздуха
Подача изменяется вращением
хромированной ручки регулятора:
-
в
лево, чтобы уменьшить,
-

вправ
о, чтобы увеличить.
Чтобы остановить подачу
ароматизированного воздуха, поверните
хромированную ручку в крайнее левое
положение.
Извлечение картриджа
- Нажмит е на ручку, повернув ее на
четверть оборота влево до упора.
-

Изв
леките картридж из потолочного
воздуховода.
-

Заменит
е картридж.
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
4
Оборудование салона

100
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

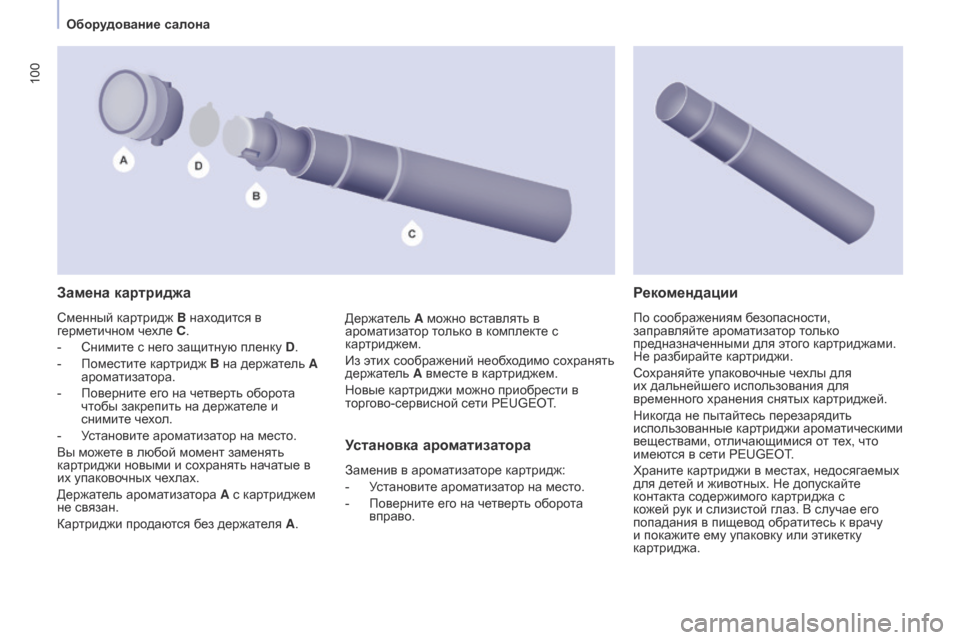

Замена картриджа
Сменный картридж B находится в
герметичном чехле C.
-
Снимит
е с него защитную пленку D.
-

Поместит
е картридж B на держатель A
ароматизатора.
-

Пов
ерните его на четверть оборота
чтобы закрепить на держателе и
снимите чехол.
-

У
становите ароматизатор на место.
Вы можете в любой момент заменять
картриджи новыми и сохранять начатые в
их упаковочных чехлах.
Держатель ароматизатора A с картриджем
не связан.
Картриджи продаются без держателя A.
Установка ароматизатора
Заменив в ароматизаторе картридж:
-
У
становите ароматизатор на место.
-

Пов
ерните его на четверть оборота
вправо.
Рекомендации
По соображениям безопасности,
заправляйте ароматизатор только
предназначенными для этого картриджами.
Не разбирайте картриджи.
Сохраняйте упаковочные чехлы для
их дальнейшего использования для
временного хранения снятых картриджей.
Никогда не пытайтесь перезарядить
использованные картриджи ароматическими
веществами, отличающимися от тех, что
имеются в сети PEUGEOT.
Храните картриджи в местах, недосягаемых
для детей и животных. Не допускайте
контакта содержимого картриджа с
кожей рук и слизистой глаз. В случае его
попадания в пищевод обратитесь к врачу
и покажите ему упаковку или этикетку
картриджа.
Держатель A можно вставлять в
ароматизатор только в комплекте с
картриджем.
Из этих соображений необходимо сохранять
держатель A вместе в картриджем.
Новые картриджи можно приобрести в
торгово-сервисной сети PEUGEOT.
Оборудование салона

101
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

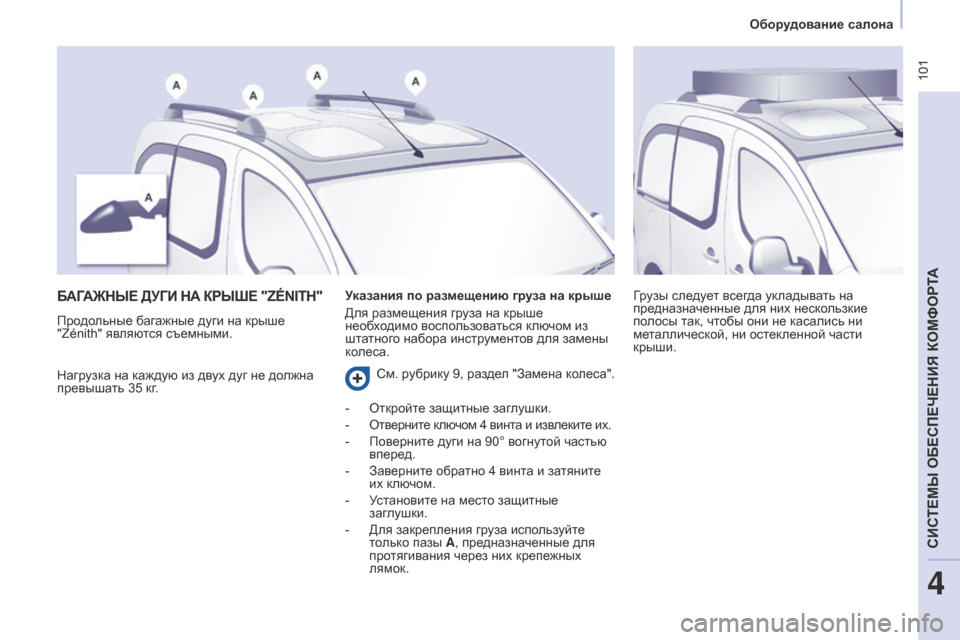

БАГАЖНЫЕ ДУГИ НА КРЫ ш Е "Zé NITH "
Нагрузка на каждую из двух дуг не должна
превышать 35 кг. Грузы следует всегда укладывать на
предназначенные для них нескользкие
полосы так, чтобы они не касались ни
металлической, ни остекленной части
крыши.
Указания по размещению груза на крыше
Для размещения груза на крыше
необходимо воспользоваться ключом из
штатного набора инструментов для замены
колеса.
Продольные багажные дуги на крыше
"Zénith" являются съемными.
См. рубрику 9, раздел "Замена колеса".
-
Откройт
е защитные заглушки.
-
Отв

ерните ключом 4 винта и извлеките их.
-

Пов
ерните дуги на 90° вогнутой частью
вперед.
-

Зав
ерните обратно 4 винта и затяните
их ключом.
-

У
становите на место защитные
заглушки.
-

Для закрепления гр
уза используйте
только пазы A, предназначенные для
протягивания через них крепежных
лямок.
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТА
4
Оборудование салона

102
Partner2VP_ru_Chap04_Ergonomie_ed02-2016Partner2VP_ru_Chap04_Ergonomie_ed02-2016

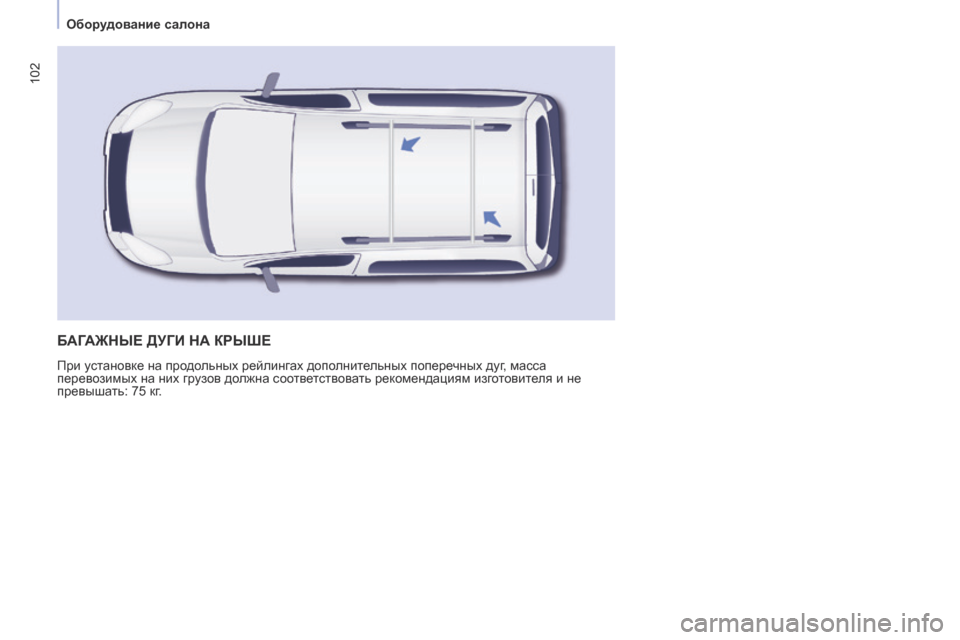

БАГАЖНЫЕ ДУГИ НА КРЫ ш Е
При установке на продольных рейлингах дополнительных поперечных дуг, масса
перевозимых на них грузов должна соответствовать рекомендациям изготовителя и не
превышать: 75 кг.
