2017 PEUGEOT 5008 Manuale duso (in Italian)

279

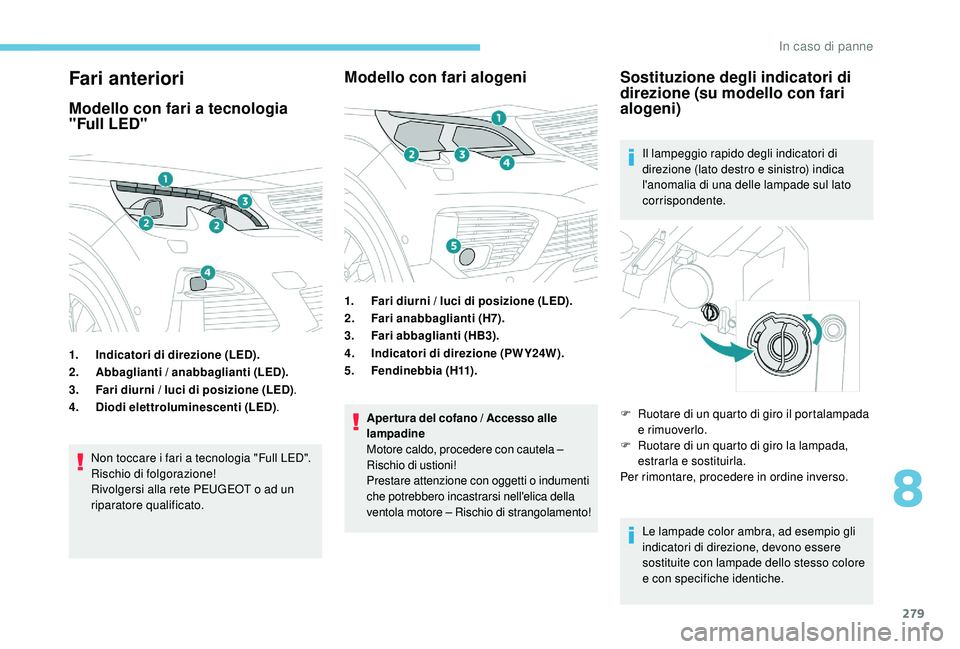

Fari anteriori
Modello con fari a tecnologia
"Full LED"
1.Indicatori di direzione (LED).
2. Abbaglianti / anabbaglianti (LED).
3. Fari diurni / luci di posizione (LED) .
4. Diodi elettroluminescenti (LED) .
Non toccare i fari a tecnologia "Full LED".
Rischio di folgorazione!
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Modello con fari alogeni
1. Fari diurni / luci di posizione (LED).
2. Fari anabbaglianti (H7).
3. Fari abbaglianti (HB3).
4. Indicatori di direzione (PWY24W).
5. Fendinebbia (H11).
Aper tura del cofano / Accesso alle
lampadine
Motore caldo, procedere con cautela –
Rischio di ustioni!
Prestare attenzione con oggetti o indumenti
che potrebbero incastrarsi nell'elica della
ventola motore – Rischio di strangolamento!
Sostituzione degli indicatori di
direzione (su modello con fari
alogeni)
Il lampeggio rapido degli indicatori di
direzione (lato destro e sinistro) indica
l'anomalia di una delle lampade sul lato
corrispondente.
Le lampade color ambra, ad esempio gli
indicatori di direzione, devono essere
sostituite con lampade dello stesso colore
e con specifiche identiche.
F

R
uotare di un quarto di giro il portalampada
e rimuoverlo.
F

R
uotare di un quarto di giro la lampada,
estrarla e sostituirla.
Per rimontare, procedere in ordine inverso.
8
In caso di panne

280
Per rimontare, chiudere il coperchio
protettivo con estrema cautela, in modo
da garantire la tenuta della lampada.

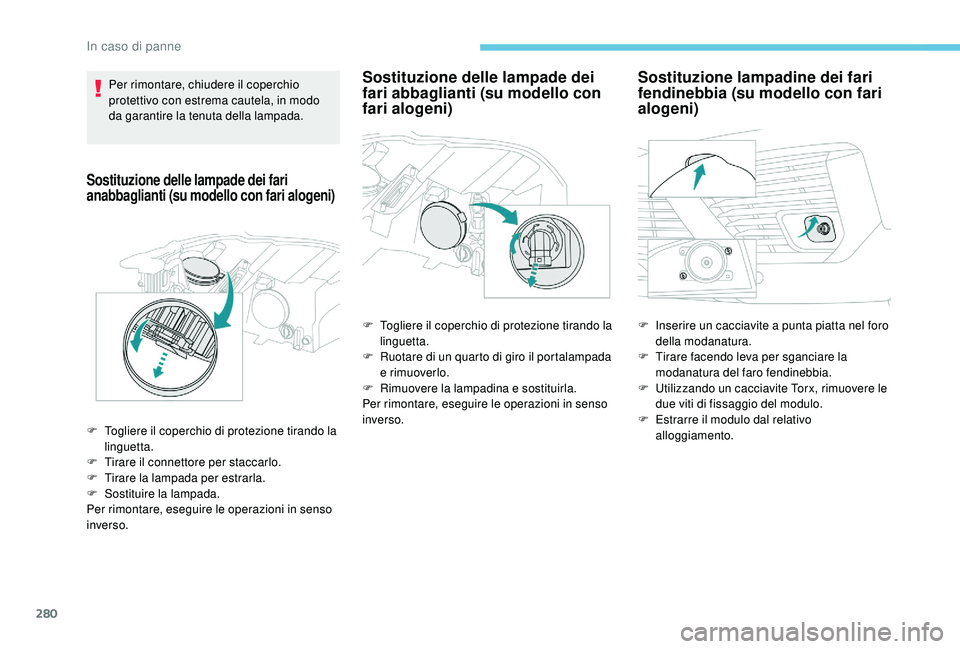

Sostituzione delle lampade dei fari
anabbaglianti (su modello con fari alogeni)
F Togliere il coperchio di protezione tirando la linguetta.
F

T
irare il connettore per staccarlo.
F

T
irare la lampada per estrarla.
F

S
ostituire la lampada.
Per rimontare, eseguire le operazioni in senso
inverso.
Sostituzione delle lampade dei
fari abbaglianti (su modello con
fari alogeni)
F Togliere il coperchio di protezione tirando la linguetta.
F

R
uotare di un quarto di giro il portalampada
e rimuoverlo.
F

R
imuovere la lampadina e sostituirla.
Per rimontare, eseguire le operazioni in senso
inverso.
Sostituzione lampadine dei fari
fendinebbia (su modello con fari
alogeni)
F Inserire un cacciavite a punta piatta nel foro della modanatura.
F

T
irare facendo leva per sganciare la
modanatura del faro fendinebbia.
F

U
tilizzando un cacciavite Torx, rimuovere le
due viti di fissaggio del modulo.
F

E
strarre il modulo dal relativo
alloggiamento.
In caso di panne

281
Per la sostituzione di questo tipo di
lampadine, è possibile rivolgersi anche alla
rete PEUGEOT o a un riparatore qualificato.

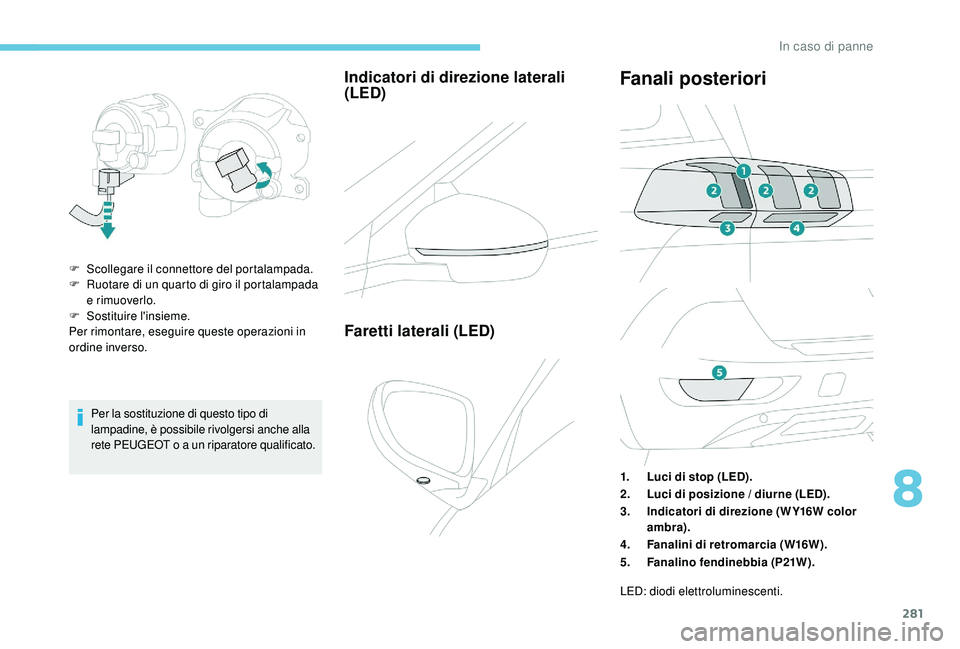

Indicatori di direzione laterali
(LED)
F Scollegare il connettore del portalampada.
F R uotare di un quarto di giro il portalampada
e rimuoverlo.
F

S
ostituire l'insieme.
Per rimontare, eseguire queste operazioni in
ordine inverso.
Faretti laterali (LED)
Fanali posteriori
1. Luci di stop (LED).
2. Luci di posizione / diurne (LED).
3. Indicatori di direzione (WY16W color
ambra).
4. Fanalini di retromarcia (W16W).
5. Fanalino fendinebbia (P21W).
LED: diodi elettroluminescenti.
8
In caso di panne

282

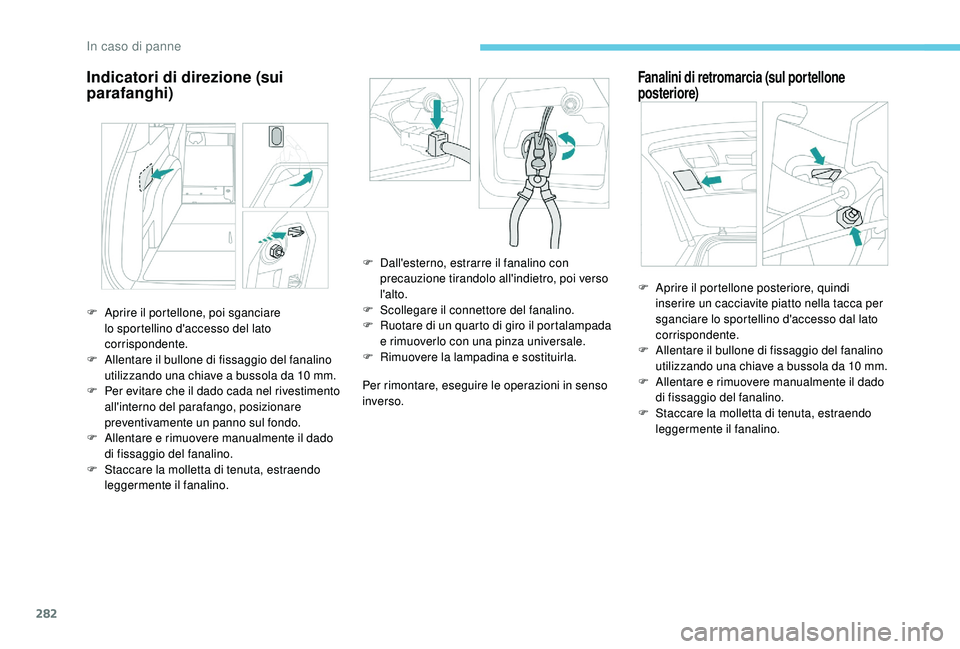

Indicatori di direzione (sui
parafanghi)
Per rimontare, eseguire le operazioni in senso
inverso.
Fanalini di retromarcia (sul portellone
posteriore)
F Aprire il portellone, poi sganciare lo sportellino d'accesso del lato
corrispondente.
F

A
llentare il bullone di fissaggio del fanalino
utilizzando una chiave a bussola da 10
mm.
F

Pe
r evitare che il dado cada nel rivestimento
all'interno del parafango, posizionare
preventivamente un panno sul fondo.
F

A
llentare e rimuovere manualmente il dado
di fissaggio del fanalino.
F

S
taccare la molletta di tenuta, estraendo
leggermente il fanalino. F

D
all'esterno, estrarre il fanalino con
precauzione tirandolo all'indietro, poi verso
l'alto.
F S collegare il connettore del fanalino.
F R uotare di un quarto di giro il portalampada
e rimuoverlo con una pinza universale.
F

R
imuovere la lampadina e sostituirla.F

A
prire il portellone posteriore, quindi
inserire un cacciavite piatto nella tacca per
sganciare lo sportellino d'accesso dal lato
corrispondente.
F

A
llentare il bullone di fissaggio del fanalino
utilizzando una chiave a bussola da 10
mm.
F

A
llentare e rimuovere manualmente il dado
di fissaggio del fanalino.
F

S
taccare la molletta di tenuta, estraendo
leggermente il fanalino.
In caso di panne

283
Per rimontare, eseguire queste operazioni in
ordine inverso.

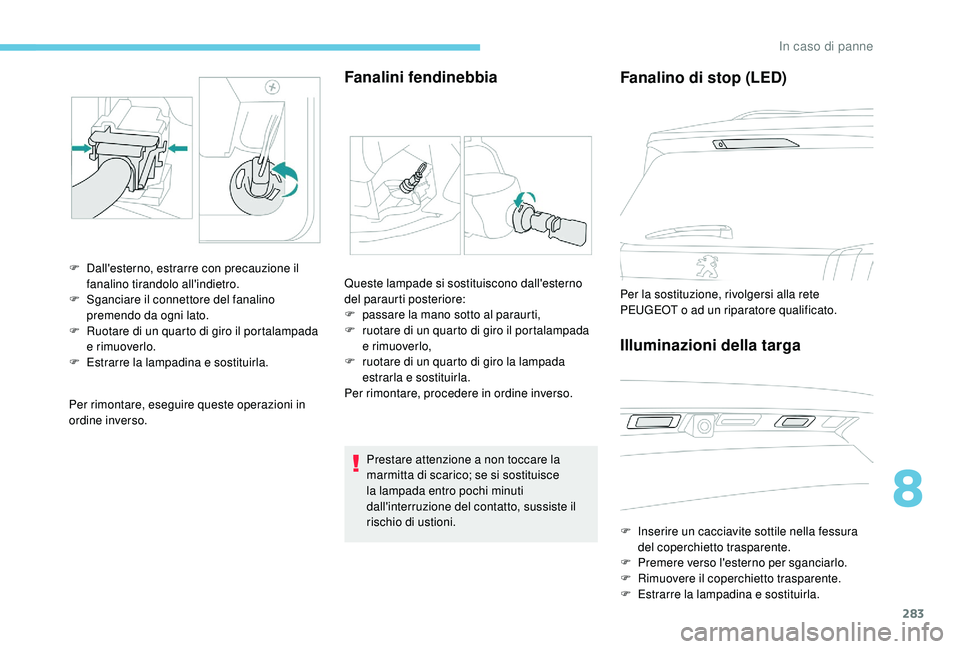

Fanalini fendinebbia
F Dall'esterno, estrarre con precauzione il fanalino tirandolo all'indietro.
F

S
ganciare il connettore del fanalino
premendo da ogni lato.
F

R
uotare di un quarto di giro il portalampada
e rimuoverlo.
F

E
strarre la lampadina e sostituirla. Queste lampade si sostituiscono dall'esterno
del paraurti posteriore:
F

pa
ssare la mano sotto al paraurti,
F

r
uotare di un quarto di giro il portalampada
e rimuoverlo,
F

r
uotare di un quarto di giro la lampada
estrarla e sostituirla.
Per rimontare, procedere in ordine inverso.
Prestare attenzione a non toccare la
marmitta di scarico; se si sostituisce
la lampada entro pochi minuti
dall'interruzione del contatto, sussiste il
rischio di ustioni.
Fanalino di stop (LED)
Per la sostituzione, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Illuminazioni della targa
F Inserire un cacciavite sottile nella fessura del coperchietto trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

R
imuovere il coperchietto trasparente.
F

E
strarre la lampadina e sostituirla.
8
In caso di panne

284

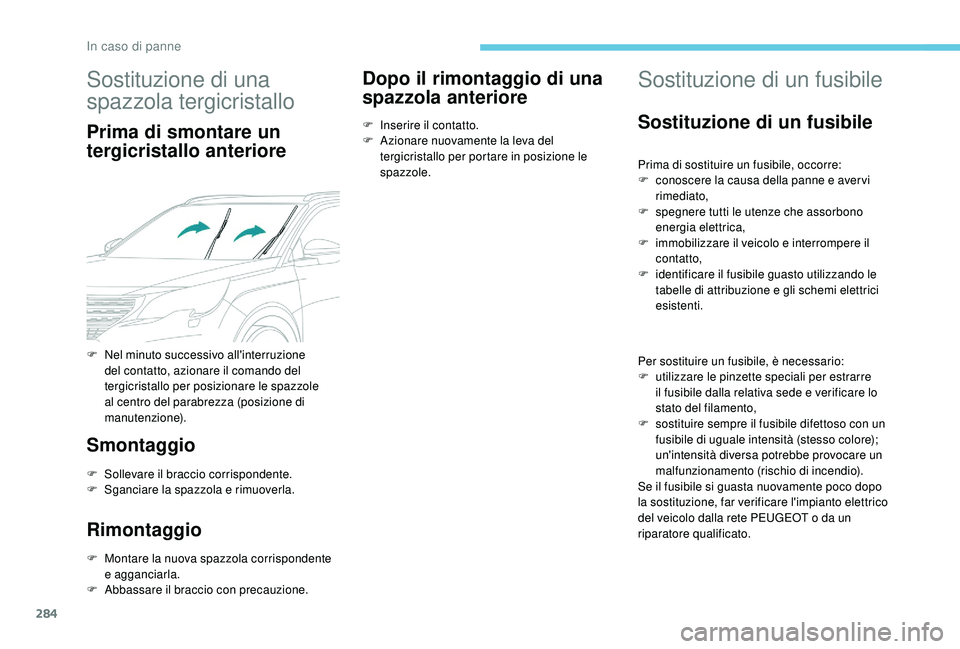

Sostituzione di una
spazzola tergicristallo
Prima di smontare un
tergicristallo anteriore
Smontaggio
F Sollevare il braccio corrispondente.
F S ganciare la spazzola e rimuoverla.
Rimontaggio
F Montare la nuova spazzola corrispondente e agganciarla.
F

A
bbassare il braccio con precauzione.
Dopo il rimontaggio di una
spazzola anteriore
F Inserire il contatto.
F A zionare nuovamente la leva del
tergicristallo per portare in posizione le
spazzole.
Sostituzione di un fusibile
Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre:
F c onoscere la causa della panne e aver vi
rimediato,
F

s
pegnere tutti le utenze che assorbono
energia elettrica,
F

i
mmobilizzare il veicolo e interrompere il
contatto,
F

i
dentificare il fusibile guasto utilizzando le
tabelle di attribuzione e gli schemi elettrici
esistenti.
Per sostituire un fusibile, è necessario:
F

u
tilizzare le pinzette speciali per estrarre
il fusibile dalla relativa sede e verificare lo
stato del filamento,
F

s
ostituire sempre il fusibile difettoso con un
fusibile di uguale intensità (stesso colore);
un'intensità diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se il fusibile si guasta nuovamente poco dopo
la sostituzione, far verificare l'impianto elettrico
del veicolo dalla rete PEUGEOT o da un
riparatore qualificato.
F

N

el minuto successivo all'interruzione
del contatto, azionare il comando del
tergicristallo per posizionare le spazzole
al centro del parabrezza (posizione di
manutenzione).
In caso di panne

285

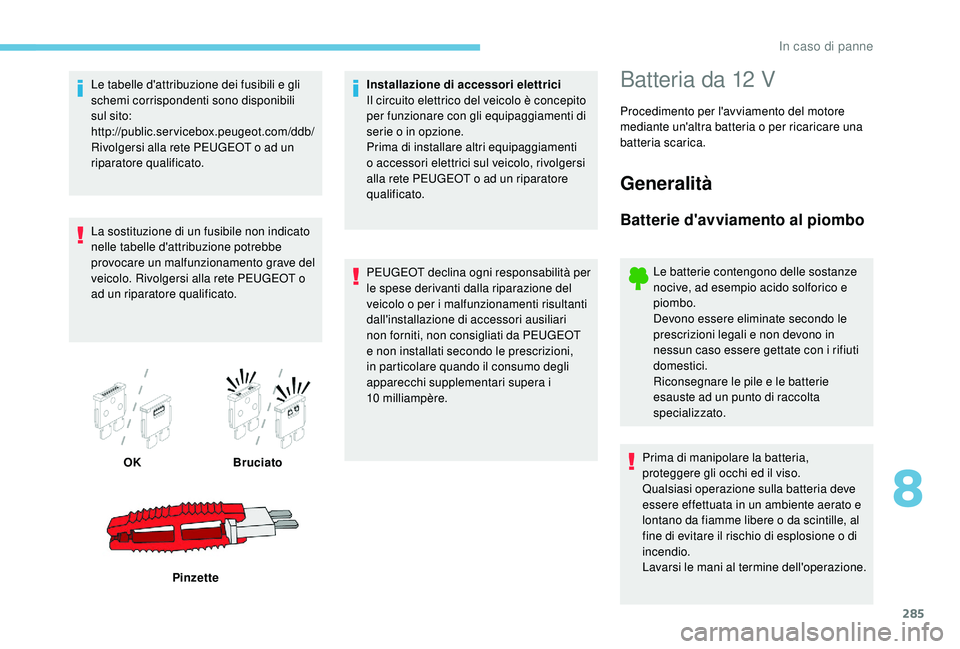

Le tabelle d'attribuzione dei fusibili e gli
schemi corrispondenti sono disponibili
sul sito:
http://public.servicebox.peugeot.com/ddb/
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle d'attribuzione potrebbe
provocare un malfunzionamento grave del
veicolo. Rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.OK Bruciato
Pinzette Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità per
le spese derivanti dalla riparazione del
veicolo o per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari
non forniti, non consigliati da PEUGEOT
e non installati secondo le prescrizioni,
in particolare quando il consumo degli
apparecchi supplementari supera i
10


milliampère.Batteria da 12 V
Procedimento per l'avviamento del motore
mediante un'altra batteria o per ricaricare una
batteria scarica.
Generalità
Batterie d'avviamento al piombo
Le batterie contengono delle sostanze
nocive, ad esempio acido solforico e
piombo.
Devono essere eliminate secondo le
prescrizioni legali e non devono in
nessun caso essere gettate con i rifiuti
domestici.
Riconsegnare le pile e le batterie
esauste ad un punto di raccolta
specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente aerato e
lontano da fiamme libere o da scintille, al
fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
8
In caso di panne

286

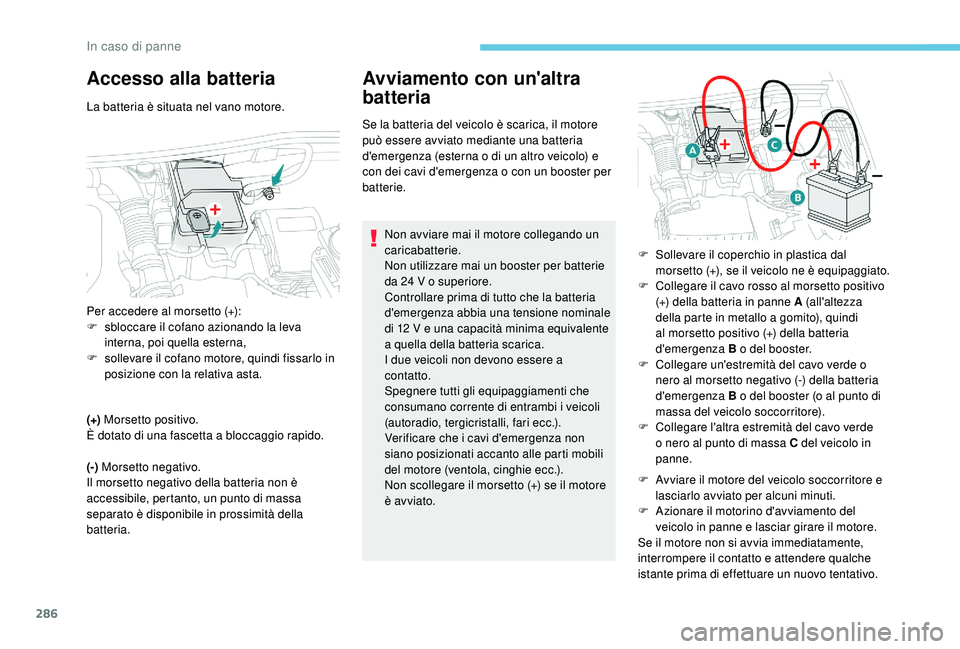

Accesso alla batteria
La batteria è situata nel vano motore.
(+) Morsetto positivo.
È dotato di una fascetta a bloccaggio rapido.
(-) Morsetto negativo.
Il morsetto negativo della batteria non è
accessibile, pertanto, un punto di massa
separato è disponibile in prossimità della
batteria.
Avviamento con un'altra
batteria
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza o con un booster per
batterie.
Non avviare mai il motore collegando un
caricabatterie.
Non utilizzare mai un booster per batterie
da 24
V o superiore.
Controllare prima di tutto che la batteria
d'emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente
a quella della batteria scarica.
I due veicoli non devono essere a
contatto.
Spegnere tutti gli equipaggiamenti che
consumano corrente di entrambi i veicoli
(autoradio, tergicristalli, fari ecc.).
Verificare che i cavi d'emergenza non
siano posizionati accanto alle parti mobili
del motore (ventola, cinghie ecc.).
Non scollegare il morsetto (+) se il motore
è avviato. F

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
F

A
zionare il motorino d'avviamento del
veicolo in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
Per accedere al morsetto (+):
F

s

bloccare il cofano azionando la leva
interna, poi quella esterna,
F

s

ollevare il cofano motore, quindi fissarlo in
posizione con la relativa asta. F

S
ollevare il coperchio in plastica dal
morsetto (+), se il veicolo ne è equipaggiato.
F

C
ollegare il cavo rosso al morsetto positivo
(+) della batteria in panne A (all'altezza
della parte in metallo a gomito), quindi
al morsetto positivo (+) della batteria
d'emergenza B o del booster.
F

C
ollegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d'emergenza B o del booster (o al punto di
massa del veicolo soccorritore).
F

C
ollegare l'altra estremità del cavo verde
o nero al punto di massa C del veicolo in
panne.
In caso di panne
