2017 PEUGEOT 5008 Manuale duso (in Italian)

263

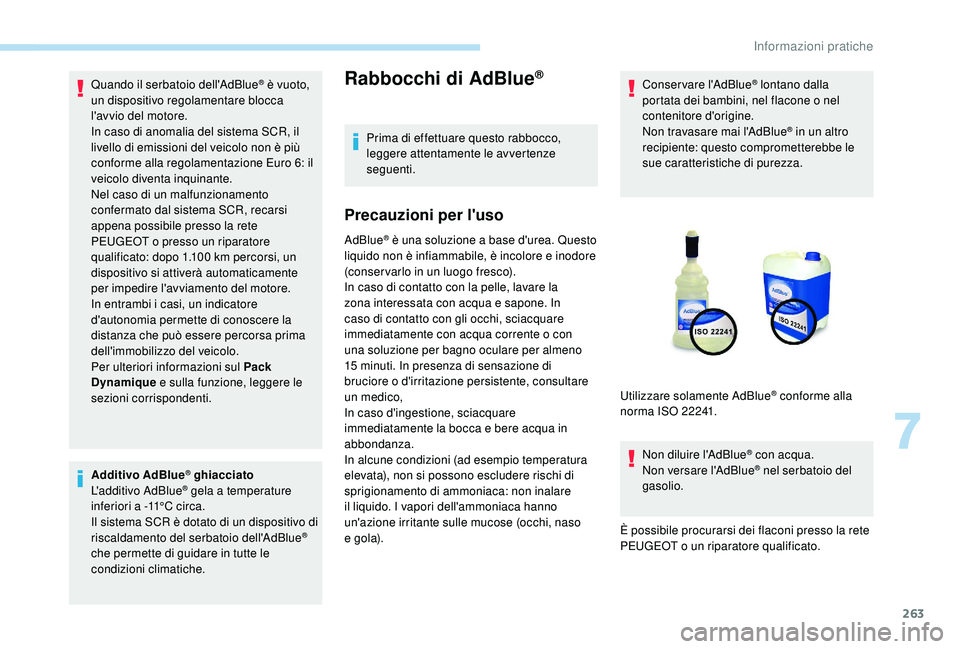

Quando il serbatoio dell'AdBlue® è vuoto,
un dispositivo regolamentare blocca
l'avvio del motore.
In caso di anomalia del sistema SCR, il
livello di emissioni del veicolo non è più
conforme alla regolamentazione Euro 6: il
veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la rete
PEUGEOT o presso un riparatore
qualificato: dopo 1.100

km percorsi, un
dispositivo si attiverà automaticamente
per impedire l'avviamento del motore.
In entrambi i casi, un indicatore
d'autonomia permette di conoscere la
distanza che può essere percorsa prima
dell'immobilizzo del veicolo.
Per ulteriori informazioni sul Pack
Dynamique e sulla funzione, leggere le
sezioni corrispondenti.
Additivo AdBlue
® ghiacciato
L'additivo AdBlue® gela a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che permette di guidare in tutte le
condizioni climatiche.
Rabbocchi di AdBlue®
Prima di effettuare questo rabbocco,
leggere attentamente le avvertenze
seguenti.
Precauzioni per l'uso
AdBlue® è una soluzione a base d'urea. Questo
liquido non è infiammabile, è incolore e inodore
(conser varlo in un luogo fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15

minuti. In presenza di sensazione di
bruciore o d'irritazione persistente, consultare
un medico,
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare
il liquido. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso
e gola). Conservare l'AdBlue
® lontano dalla
portata dei bambini, nel flacone o nel
contenitore d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente: questo comprometterebbe le
sue caratteristiche di purezza.
Non diluire l'AdBlue
® con acqua.
Non versare l'AdBlue® nel serbatoio del
gasolio.
È possibile procurarsi dei flaconi presso la rete
PEUGEOT o un riparatore qualificato. Utilizzare solamente AdBlue
® conforme alla
norma ISO 22241.
7
Informazioni pratiche

264

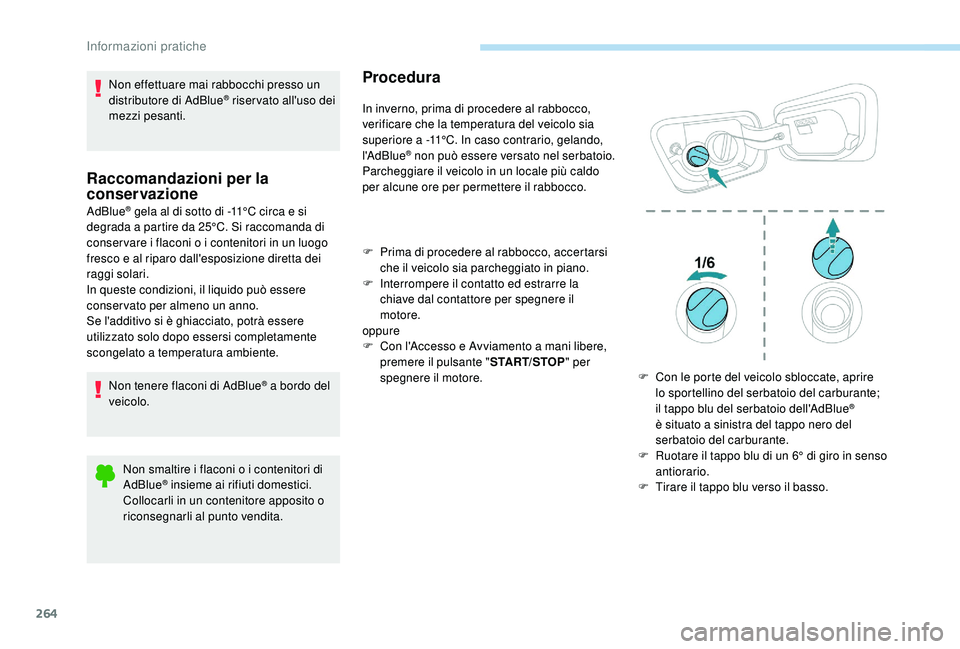

Non effettuare mai rabbocchi presso un
distributore di AdBlue® riser vato all'uso dei
mezzi pesanti.
Raccomandazioni per la
conservazione
AdBlue® gela al di sotto di -11°C circa e si
degrada a partire da 25°C. Si raccomanda di
conser vare i flaconi o i contenitori in un luogo
fresco e al riparo dall'esposizione diretta dei
raggi solari.
In queste condizioni, il liquido può essere
conser vato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Non tenere flaconi di AdBlue
® a bordo del
veicolo.
Non smaltire i flaconi o i contenitori di
AdBlue
® insieme ai rifiuti domestici.
Collocarli in un contenitore apposito o
riconsegnarli al punto vendita.
Procedura
In inverno, prima di procedere al rabbocco,
verificare che la temperatura del veicolo sia
superiore a -11°C. In caso contrario, gelando,
l'AdBlue
® non può essere versato nel serbatoio.
Parcheggiare il veicolo in un locale più caldo
per alcune ore per permettere il rabbocco.
F

P

rima di procedere al rabbocco, accertarsi
che il veicolo sia parcheggiato in piano.
F

I

nterrompere il contatto ed estrarre la
chiave dal contattore per spegnere il
motore.
oppure
F

C

on l'Accesso e Avviamento a mani libere,
premere il pulsante " START/STOP" per
spegnere il motore. F

C
on le porte del veicolo sbloccate, aprire
lo sportellino del serbatoio del carburante;
il tappo blu del serbatoio dell'AdBlue
®
è situato a sinistra del tappo nero del
serbatoio del carburante.
F

R

uotare il tappo blu di un 6° di giro in senso
antiorario.
F

T

irare il tappo blu verso il basso.
Informazioni pratiche

265
Importante

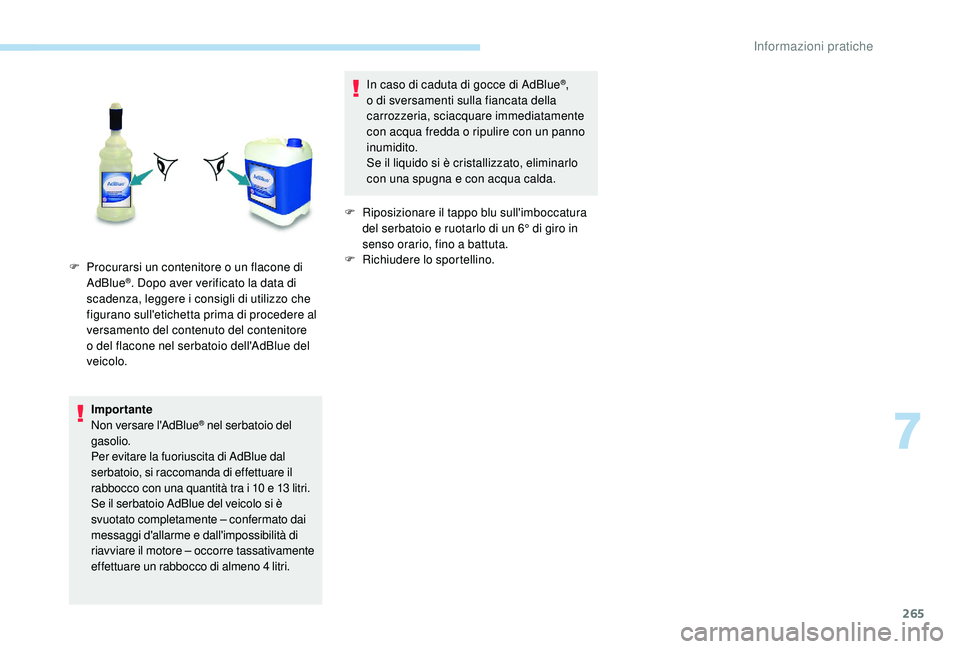

Non versare l'AdBlue® nel serbatoio del
gasolio.
Per evitare la fuoriuscita di AdBlue dal
serbatoio, si raccomanda di effettuare il
rabbocco con una quantità tra i 10
e 13 litri.
Se il serbatoio AdBlue del veicolo si è
svuotato completamente – confermato dai
messaggi d'allarme e dall'impossibilità di
riavviare il motore – occorre tassativamente
effettuare un rabbocco di almeno 4
litri. In caso di caduta di gocce di AdBlue
®,
o di sversamenti sulla fiancata della
carrozzeria, sciacquare immediatamente
con acqua fredda o ripulire con un panno
inumidito.
Se il liquido si è cristallizzato, eliminarlo
con una spugna e con acqua calda.
F

R

iposizionare il tappo blu sull'imboccatura
del serbatoio e ruotarlo di un 6° di giro in
senso orario, fino a battuta.
F

R

ichiudere lo sportellino.
F

P

rocurarsi un contenitore o un flacone di
AdBlue
®. Dopo aver verificato la data di
scadenza, leggere i consigli di utilizzo che
figurano sull'etichetta prima di procedere al
versamento del contenuto del contenitore
o del flacone nel serbatoio dell'AdBlue del
veicolo.
7
Informazioni pratiche

266

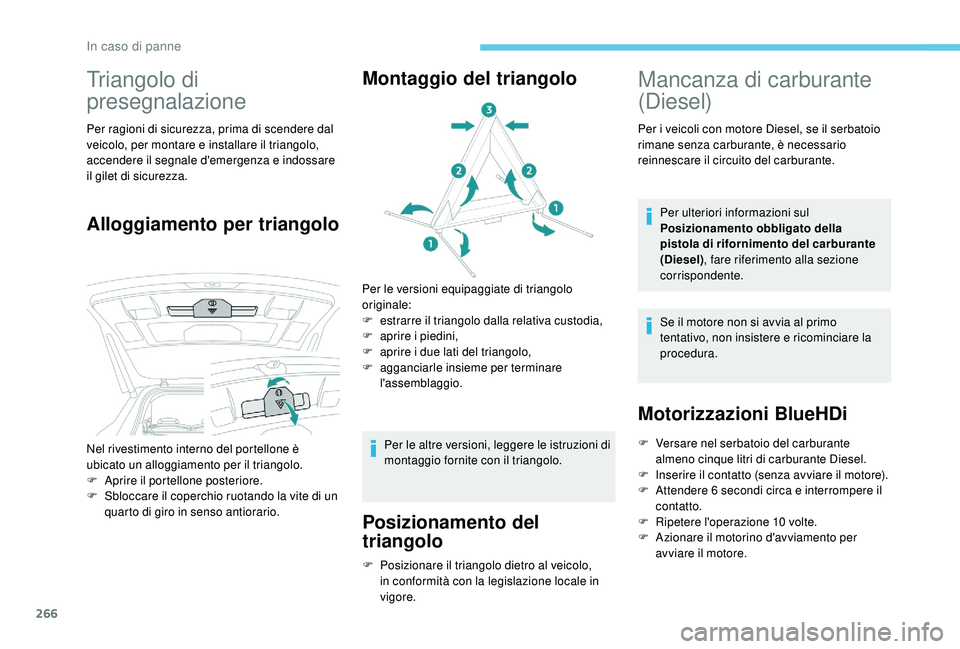

Triangolo di
presegnalazione
Per ragioni di sicurezza, prima di scendere dal
veicolo, per montare e installare il triangolo,
accendere il segnale d'emergenza e indossare
il gilet di sicurezza.
Alloggiamento per triangoloMontaggio del triangolo
Per le versioni equipaggiate di triangolo
originale:
F

e
strarre il triangolo dalla relativa custodia,
F

ap
rire i piedini,
F

a
prire i due lati del triangolo,
F

ag
ganciarle insieme per terminare
l'assemblaggio.
Per le altre versioni, leggere le istruzioni di
montaggio fornite con il triangolo.
Posizionamento del
triangolo
F Posizionare il triangolo dietro al veicolo, in conformità con la legislazione locale in
vigore.
Nel rivestimento interno del portellone è
ubicato un alloggiamento per il triangolo.
F

A

prire il portellone posteriore.
F

S

bloccare il coperchio ruotando la vite di un
quarto di giro in senso antiorario.
Mancanza di carburante
(Diesel)
Per i veicoli con motore Diesel, se il serbatoio
rimane senza carburante, è necessario
reinnescare il circuito del carburante.
Per ulteriori informazioni sul
Posizionamento obbligato della
pistola di rifornimento del carburante
(Diesel) , fare riferimento alla sezione
corrispondente.
Se il motore non si avvia al primo
tentativo, non insistere e ricominciare la
procedura.
Motorizzazioni BlueHDi
F Versare nel serbatoio del carburante almeno cinque litri di carburante Diesel.
F

In
serire il contatto (senza avviare il motore).
F

A
ttendere 6 secondi circa e interrompere il
contatto.
F

R
ipetere l'operazione 10

volte.
F

A
zionare il motorino d'avviamento per
avviare il motore.
In caso di panne

267

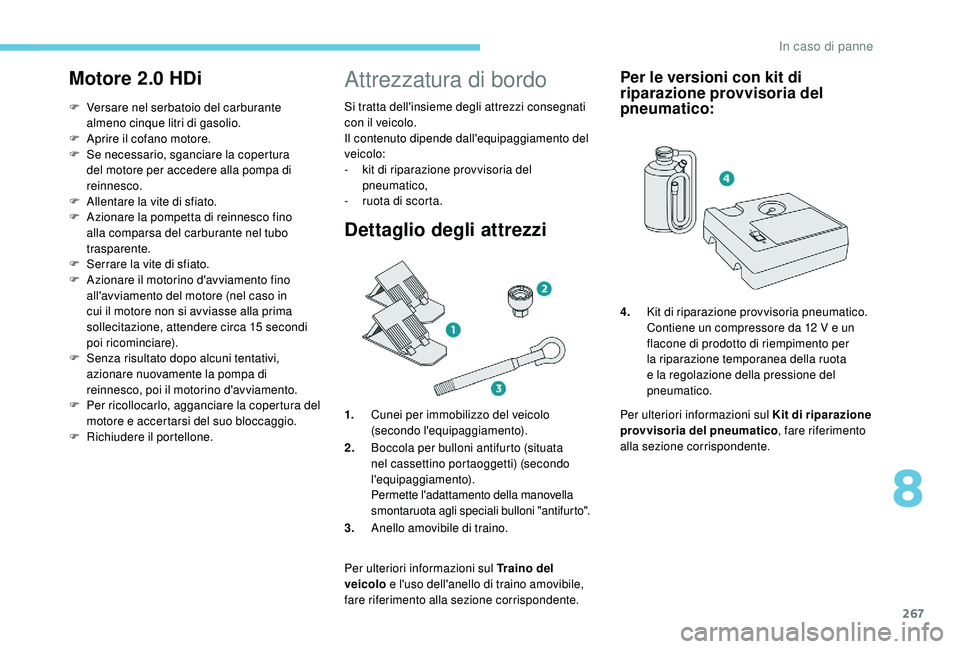

Motore 2.0 HDi
F Versare nel serbatoio del carburante almeno cinque litri di gasolio.
F

A
prire il cofano motore.
F

S
e necessario, sganciare la copertura
del motore per accedere alla pompa di
reinnesco.
F

A
llentare la vite di sfiato.
F

A
zionare la pompetta di reinnesco fino
alla comparsa del carburante nel tubo
trasparente.
F

S
errare la vite di sfiato.
F

A
zionare il motorino d'avviamento fino
all'avviamento del motore (nel caso in
cui il motore non si avviasse alla prima
sollecitazione, attendere circa 15
secondi
poi ricominciare).
F

S
enza risultato dopo alcuni tentativi,
azionare nuovamente la pompa di
reinnesco, poi il motorino d'avviamento.
F

Pe
r ricollocarlo, agganciare la copertura del
motore e accertarsi del suo bloccaggio.
F

R
ichiudere il portellone.
Attrezzatura di bordo
Si tratta dell'insieme degli attrezzi consegnati
con il veicolo.
Il contenuto dipende dall'equipaggiamento del
veicolo:
-
k
it di riparazione provvisoria del
pneumatico,
-

r
uota di scorta.
Dettaglio degli attrezzi
1. Cunei per immobilizzo del veicolo
(secondo l'equipaggiamento).
2. Boccola per bulloni antifurto (situata
nel cassettino portaoggetti) (secondo
l'equipaggiamento).
Permette l'adattamento della manovella
smontaruota agli speciali bulloni "antifurto".
3. Anello amovibile di traino.
Per ulteriori informazioni sul Traino del
veicolo e l'uso dell'anello di traino amovibile,
fare riferimento alla sezione corrispondente.
Per le versioni con kit di
riparazione provvisoria del
pneumatico:
Per ulteriori informazioni sul Kit di riparazione
provvisoria del pneumatico , fare riferimento
alla sezione corrispondente. 4. Kit di riparazione provvisoria pneumatico.
Contiene un compressore da 12 V e un
flacone di prodotto di riempimento per
la riparazione temporanea della ruota
e la regolazione della pressione del
pneumatico.
8
In caso di panne

268

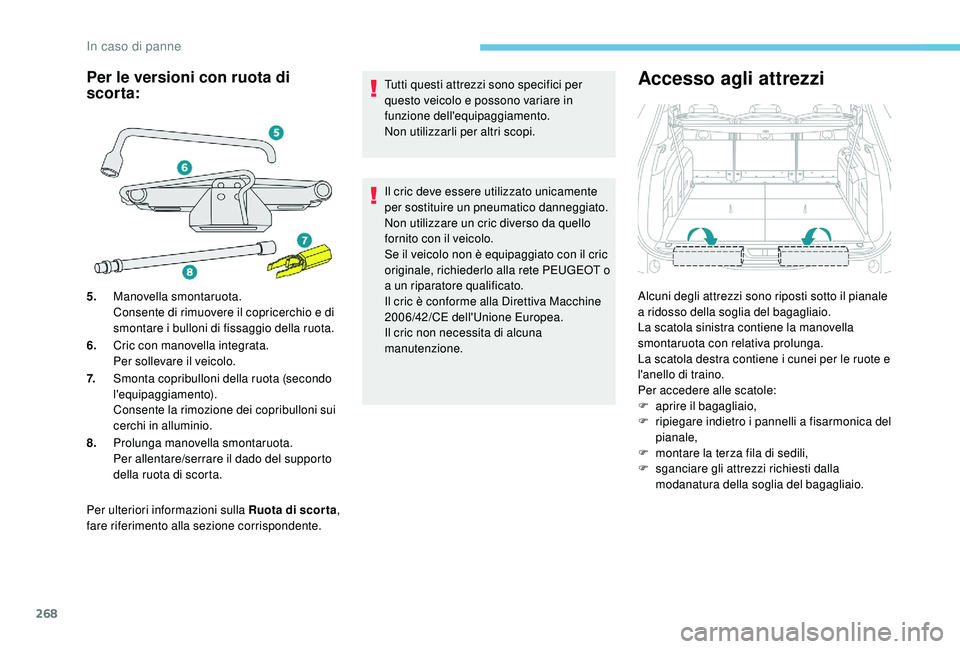

Per ulteriori informazioni sulla Ruota di scor ta,
fare riferimento alla sezione corrispondente. Tutti questi attrezzi sono specifici per
questo veicolo e possono variare in
funzione dell'equipaggiamento.
Non utilizzarli per altri scopi.
Il cric deve essere utilizzato unicamente
per sostituire un pneumatico danneggiato.
Non utilizzare un cric diverso da quello
fornito con il veicolo.
Se il veicolo non è equipaggiato con il cric
originale, richiederlo alla rete PEUGEOT o
a un riparatore qualificato.
Il cric è conforme alla Direttiva Macchine
2006/42/CE dell'Unione Europea.
Il cric non necessita di alcuna
manutenzione.
Accesso agli attrezzi
Alcuni degli attrezzi sono riposti sotto il pianale
a ridosso della soglia del bagagliaio.
La scatola sinistra contiene la manovella
smontaruota con relativa prolunga.
La scatola destra contiene i cunei per le ruote e
l'anello di traino.
Per accedere alle scatole:
F

ap
rire il bagagliaio,
F

r
ipiegare indietro i pannelli a fisarmonica del
pianale,
F

m
ontare la terza fila di sedili,
F

s
ganciare gli attrezzi richiesti dalla
modanatura della soglia del bagagliaio.
Per le versioni con ruota di
scorta:
5. Manovella smontaruota.
Consente di rimuovere il copricerchio e di
smontare i bulloni di fissaggio della ruota.
6. Cric con manovella integrata.
Per sollevare il veicolo.
7. Smonta copribulloni della ruota (secondo
l'equipaggiamento).
Consente la rimozione dei copribulloni sui
cerchi in alluminio.
8. Prolunga manovella smontaruota.
Per allentare/serrare il dado del supporto
della ruota di scorta.
In caso di panne

269

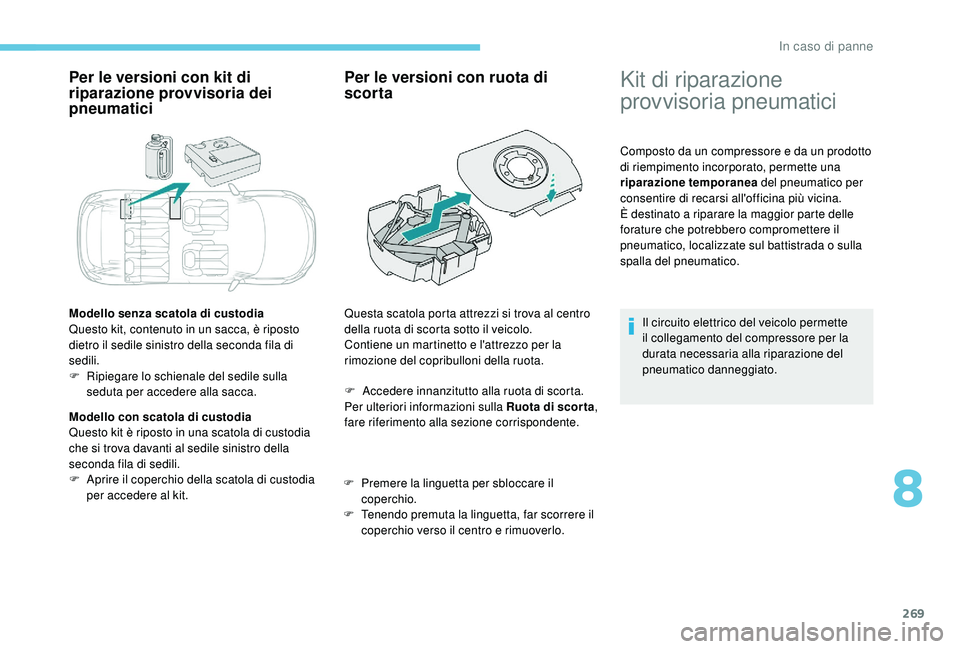

Per le versioni con kit di
riparazione provvisoria dei
pneumatici
Modello senza scatola di custodia
Questo kit, contenuto in un sacca, è riposto
dietro il sedile sinistro della seconda fila di
sedili.
F
R
ipiegare lo schienale del sedile sulla
seduta per accedere alla sacca.
Modello con scatola di custodia
Questo kit è riposto in una scatola di custodia
che si trova davanti al sedile sinistro della
seconda fila di sedili.
F

A
prire il coperchio della scatola di custodia
per accedere al kit.
Per le versioni con ruota di
scorta
F Accedere innanzitutto alla ruota di scorta.
Per ulteriori informazioni sulla Ruota di scor ta ,
fare riferimento alla sezione corrispondente.
F

P
remere la linguetta per sbloccare il
coperchio.
F

T
enendo premuta la linguetta, far scorrere il
coperchio verso il centro e rimuoverlo.
Questa scatola porta attrezzi si trova al centro
della ruota di scorta sotto il veicolo.
Contiene un martinetto e l'attrezzo per la
rimozione del copribulloni della ruota.
Kit di riparazione
provvisoria pneumatici
Composto da un compressore e da un prodotto
di riempimento incorporato, permette una
riparazione temporanea
del pneumatico per
consentire di recarsi all'officina più vicina.
È destinato a riparare la maggior parte delle
forature che potrebbero compromettere il
pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.
Il circuito elettrico del veicolo permette
il collegamento del compressore per la
durata necessaria alla riparazione del
pneumatico danneggiato.
8
In caso di panne

270

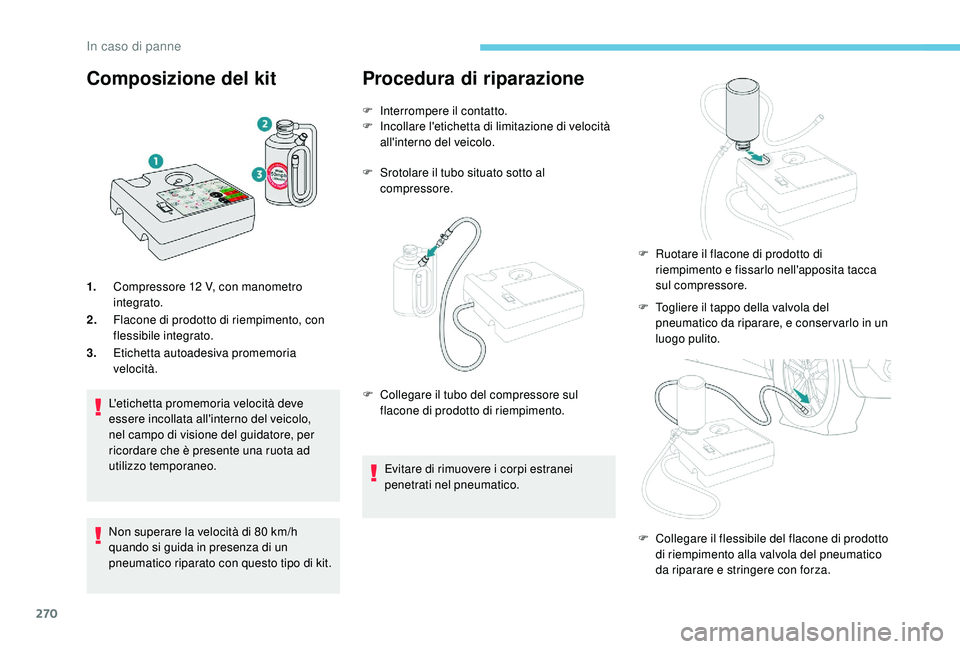

Composizione del kit
1.Compressore 12 V, con manometro
integrato.
2. Flacone di prodotto di riempimento, con
flessibile integrato.
3. Etichetta autoadesiva promemoria
velocità.
L'etichetta promemoria velocità deve
essere incollata all'interno del veicolo,
nel campo di visione del guidatore, per
ricordare che è presente una ruota ad
utilizzo temporaneo.
Non superare la velocità di 80
km/h
quando si guida in presenza di un
pneumatico riparato con questo tipo di kit.
Procedura di riparazione
F Interrompere il contatto.
F I ncollare l'etichetta di limitazione di velocità
all'interno del veicolo.
F

S
rotolare il tubo situato sotto al
compressore.
F

T
ogliere il tappo della valvola del
pneumatico da riparare, e conser varlo in un
luogo pulito.
F

C
ollegare il tubo del compressore sul
flacone di prodotto di riempimento.
Evitare di rimuovere i corpi estranei
penetrati nel pneumatico. F

R
uotare il flacone di prodotto di
riempimento e fissarlo nell'apposita tacca
sul compressore.
F

C
ollegare il flessibile del flacone di prodotto
di riempimento alla valvola del pneumatico
da riparare e stringere con forza.
In caso di panne
