2017 PEUGEOT 5008 Manuale duso (in Italian)

255

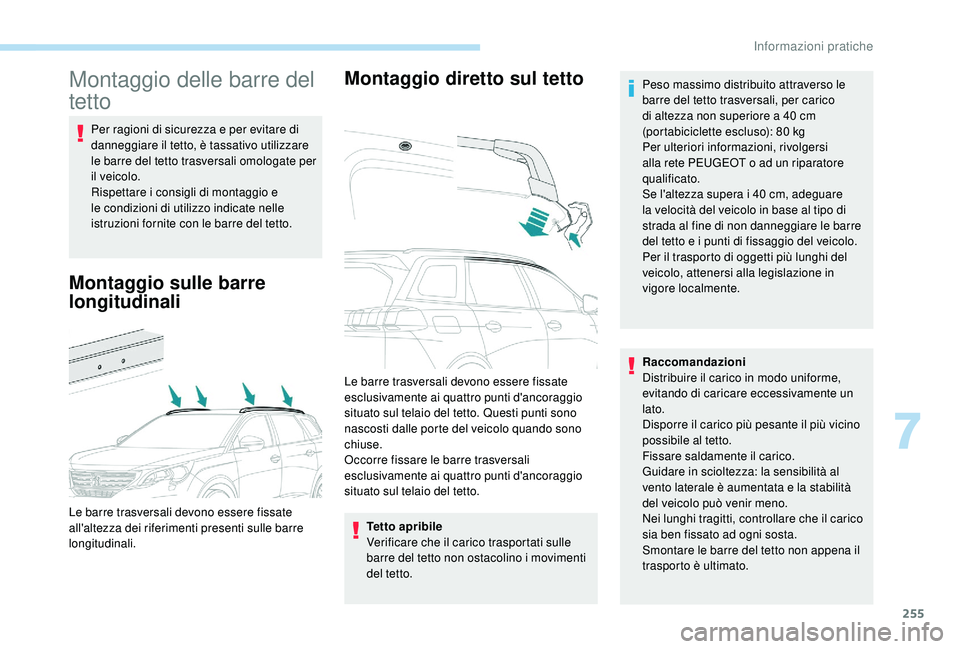

Montaggio delle barre del
tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è tassativo utilizzare
le barre del tetto trasversali omologate per
il veicolo.
Rispettare i consigli di montaggio e
le condizioni di utilizzo indicate nelle
istruzioni fornite con le barre del tetto.
Montaggio sulle barre
longitudinaliMontaggio diretto sul tetto
Tetto apribile
Verificare che il carico trasportati sulle
barre del tetto non ostacolino i movimenti
del tetto.
Le barre trasversali devono essere fissate
all'altezza dei riferimenti presenti sulle barre
longitudinali. Le barre trasversali devono essere fissate
esclusivamente ai quattro punti d'ancoraggio
situato sul telaio del tetto. Questi punti sono
nascosti dalle porte del veicolo quando sono
chiuse.
Occorre fissare le barre trasversali
esclusivamente ai quattro punti d'ancoraggio
situato sul telaio del tetto.
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un
lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare in scioltezza: la sensibilità al
vento laterale è aumentata e la stabilità
del veicolo può venir meno.
Nei lunghi tragitti, controllare che il carico
sia ben fissato ad ogni sosta.
Smontare le barre del tetto non appena il
trasporto è ultimato. Peso massimo distribuito attraverso le
barre del tetto trasversali, per carico
di altezza non superiore a 40 cm
(portabiciclette escluso): 80

kg
Per ulteriori informazioni, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.
Se l'altezza supera i 40 cm, adeguare
la velocità del veicolo in base al tipo di
strada al fine di non danneggiare le barre
del tetto e i punti di fissaggio del veicolo.
Per il trasporto di oggetti più lunghi del
veicolo, attenersi alla legislazione in
vigore localmente.
7
Informazioni pratiche

256

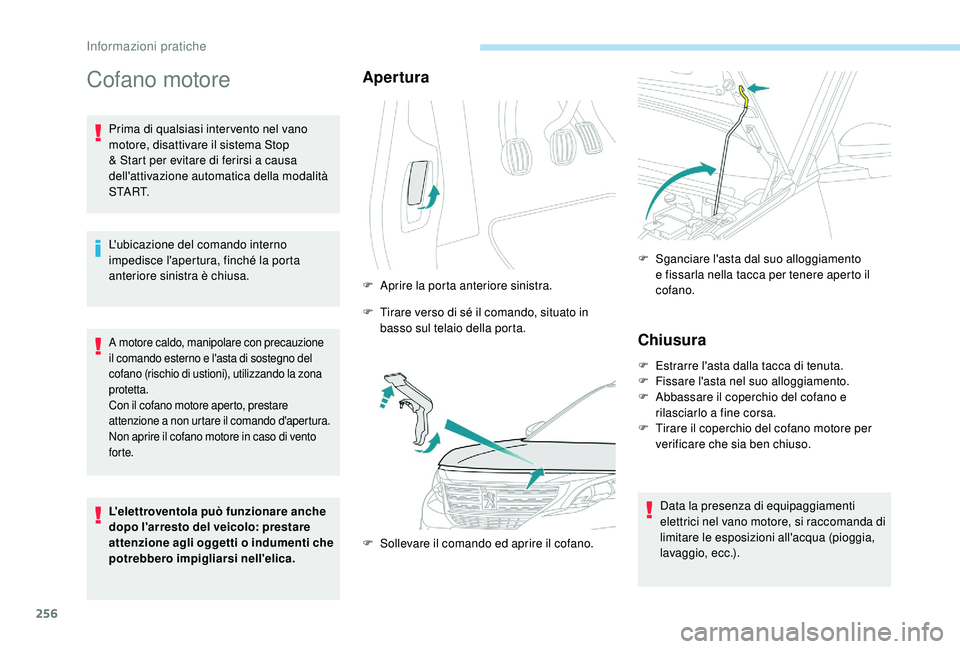

Cofano motore
Prima di qualsiasi inter vento nel vano
motore, disattivare il sistema Stop
& Start per evitare di ferirsi a causa
dell'attivazione automatica della modalità
S TA R T.
L'ubicazione del comando interno
impedisce l'apertura, finché la porta
anteriore sinistra è chiusa.
A motore caldo, manipolare con precauzione
il comando esterno e l'asta di sostegno del
cofano (rischio di ustioni), utilizzando la zona
protetta.
Con il cofano motore aperto, prestare
attenzione a non urtare il comando d'apertura.
Non aprire il cofano motore in caso di vento
forte.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.
Apertura
F Aprire la porta anteriore sinistra.
F
T
irare verso di sé il comando, situato in
basso sul telaio della porta.
F

S
ollevare il comando ed aprire il cofano. F

S
ganciare l'asta dal suo alloggiamento
e fissarla nella tacca per tenere aperto il
cofano.
Chiusura
F Estrarre l'asta dalla tacca di tenuta.
F F issare l'asta nel suo alloggiamento.
F

A
bbassare il coperchio del cofano e
rilasciarlo a fine corsa.
F

T
irare il coperchio del cofano motore per
verificare che sia ben chiuso.
Data la presenza di equipaggiamenti
elettrici nel vano motore, si raccomanda di
limitare le esposizioni all'acqua (pioggia,
lavaggio, ecc.).
Informazioni pratiche

257

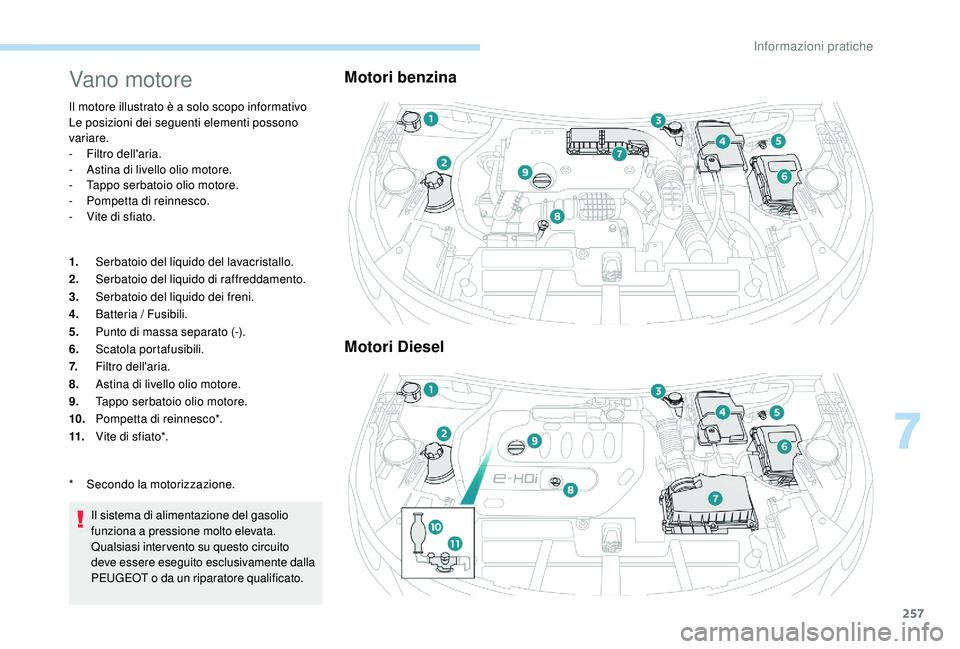

Vano motore
Il motore illustrato è a solo scopo informativo
Le posizioni dei seguenti elementi possono
variare.
-
F
iltro dell'aria.
-

A
stina di livello olio motore.
-
T

appo serbatoio olio motore.
-
P

ompetta di reinnesco.
-

V
ite di sfiato.
1. Serbatoio del liquido del lavacristallo.
2. Serbatoio del liquido di raffreddamento.
3. Serbatoio del liquido dei freni.
4. Batteria / Fusibili.
5. Punto di massa separato (-).
6. Scatola portafusibili.
7. Filtro dell'aria.
8. Astina di livello olio motore.
9. Tappo serbatoio olio motore.
10. Pompetta di reinnesco*.
11. Vite di sfiato*.
Il sistema di alimentazione del gasolio
funziona a pressione molto elevata.
Qualsiasi intervento su questo circuito
deve essere eseguito esclusivamente dalla
PEUGEOT o da un riparatore qualificato.
Motori benzina
Motori Diesel
* Secondo la motorizzazione.
7
Informazioni pratiche

258

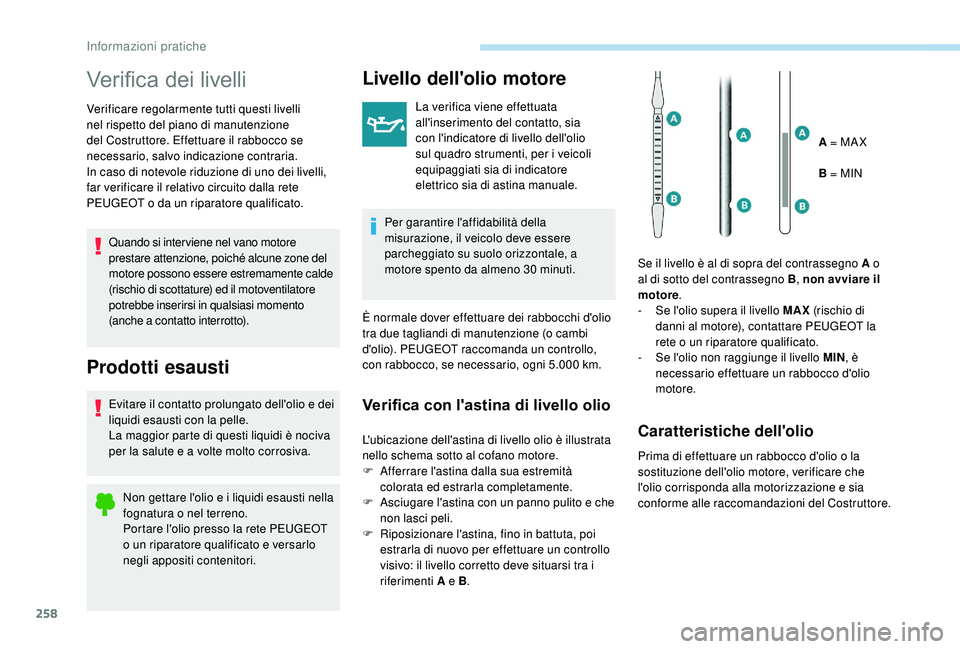

Verifica dei livelli
Verificare regolarmente tutti questi livelli
nel rispetto del piano di manutenzione
del Costruttore. Effettuare il rabbocco se
necessario, salvo indicazione contraria.
In caso di notevole riduzione di uno dei livelli,
far verificare il relativo circuito dalla rete
PEUGEOT o da un riparatore qualificato.Quando si inter viene nel vano motore
prestare attenzione, poiché alcune zone del
motore possono essere estremamente calde
(rischio di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e dei
liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o nel terreno.
Portare l'olio presso la rete PEUGEOT
o un riparatore qualificato e versarlo
negli appositi contenitori.
Livello dell'olio motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati sia di indicatore
elettrico sia di astina manuale.
Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30
minuti.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). PEUGEOT raccomanda un controllo,
con rabbocco, se necessario, ogni 5.000
km.
Verifica con l'astina di livello olio
L'ubicazione dell'astina di livello olio è illustrata
nello schema sotto al cofano motore.
F
A
fferrare l'astina dalla sua estremità
colorata ed estrarla completamente.
F

A
sciugare l'astina con un panno pulito e che
non lasci peli.
F

R
iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo: il livello corretto deve situarsi tra i
riferimenti A e B . A = MA X
B = MIN
Se il livello è al di sopra del contrassegno A o
al di sotto del contrassegno B , non avviare il
motore .
-
S
e l'olio supera il livello MAX
(rischio di
danni al motore), contattare PEUGEOT la
rete o un riparatore qualificato.
-
S
e l'olio non raggiunge il livello MIN
, è
necessario effettuare un rabbocco d'olio
motore.Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che
l'olio corrisponda alla motorizzazione e sia
conforme alle raccomandazioni del Costruttore.
Informazioni pratiche

259

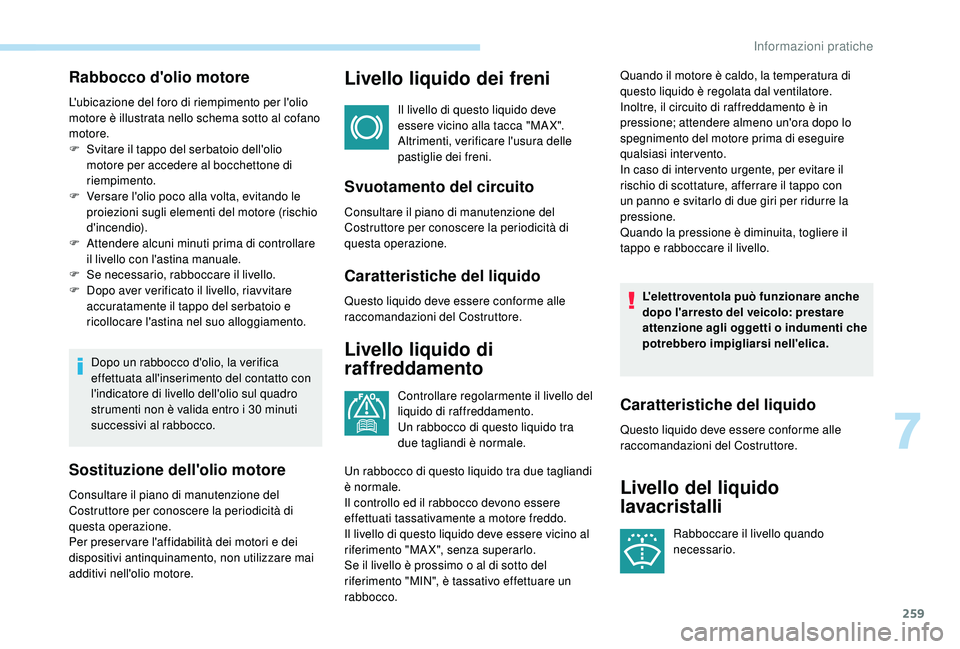

Rabbocco d'olio motore
L'ubicazione del foro di riempimento per l'olio
motore è illustrata nello schema sotto al cofano
motore.
F
S
vitare il tappo del serbatoio dell'olio
motore per accedere al bocchettone di
riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto con
l'indicatore di livello dell'olio sul quadro
strumenti non è valida entro i 30
minuti
successivi al rabbocco.
Sostituzione dell'olio motore
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preser vare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare mai
additivi nell'olio motore.
Livello liquido dei freni
Il livello di questo liquido deve
essere vicino alla tacca "MA X".
Altrimenti, verificare l'usura delle
pastiglie dei freni.
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del Costruttore.
Livello liquido di
raffreddamento
Controllare regolarmente il livello del
liquido di raffreddamento.
Un rabbocco di questo liquido tra
due tagliandi è normale.
Un rabbocco di questo liquido tra due tagliandi
è normale.
Il controllo ed il rabbocco devono essere
effettuati tassativamente a motore freddo.
Il livello di questo liquido deve essere vicino al
riferimento "MAX", senza superarlo.
Se il livello è prossimo o al di sotto del
riferimento "MIN", è tassativo effettuare un
rabbocco. Quando il motore è caldo, la temperatura di
questo liquido è regolata dal ventilatore.
Inoltre, il circuito di raffreddamento è in
pressione; attendere almeno un'ora dopo lo
spegnimento del motore prima di eseguire
qualsiasi intervento.
In caso di inter vento urgente, per evitare il
rischio di scottature, afferrare il tappo con
un panno e svitarlo di due giri per ridurre la
pressione.
Quando la pressione è diminuita, togliere il
tappo e rabboccare il livello.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del Costruttore.
Livello del liquido
lavacristalli
Rabboccare il livello quando
necessario.
7
Informazioni pratiche

260

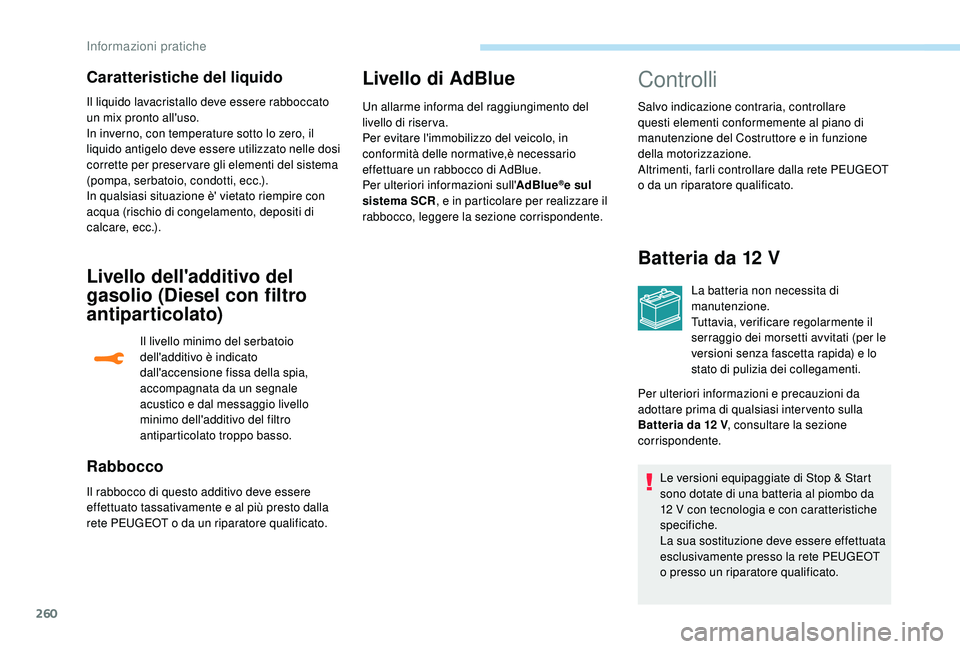

Il liquido lavacristallo deve essere rabboccato
un mix pronto all'uso.
In inverno, con temperature sotto lo zero, il
liquido antigelo deve essere utilizzato nelle dosi
corrette per preser vare gli elementi del sistema
(pompa, serbatoio, condotti, ecc.).
In qualsiasi situazione è' vietato riempire con
acqua (rischio di congelamento, depositi di
calcare, ecc.).
Livello dell'additivo del
gasolio (Diesel con filtro
antiparticolato)
Il livello minimo del serbatoio
dell'additivo è indicato
dall'accensione fissa della spia,
accompagnata da un segnale
acustico e dal messaggio livello
minimo dell'additivo del filtro
antiparticolato troppo basso.
Rabbocco
Il rabbocco di questo additivo deve essere
effettuato tassativamente e al più presto dalla
rete PEUGEOT o da un riparatore qualificato.
Livello di AdBlue
Un allarme informa del raggiungimento del
livello di riserva.
Per evitare l'immobilizzo del veicolo, in
conformità delle normative,è necessario
effettuare un rabbocco di AdBlue.
Per ulteriori informazioni sull'AdBlue
®e sul
sistema SCR , e in particolare per realizzare il
rabbocco, leggere la sezione corrispondente.
Caratteristiche del liquidoControlli
Salvo indicazione contraria, controllare
questi elementi conformemente al piano di
manutenzione del Costruttore e in funzione
della motorizzazione.
Altrimenti, farli controllare dalla rete PEUGEOT
o da un riparatore qualificato.
Batteria da 12 V
La batteria non necessita di
manutenzione.
Tuttavia, verificare regolarmente il
serraggio dei morsetti avvitati (per le
versioni senza fascetta rapida) e lo
stato di pulizia dei collegamenti.
Per ulteriori informazioni e precauzioni da
adottare prima di qualsiasi intervento sulla
Batteria da 12
V, consultare la sezione
corrispondente.
Le versioni equipaggiate di Stop & Start
sono dotate di una batteria al piombo da
12

V con tecnologia e con caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la rete PEUGEOT
o presso un riparatore qualificato.
Informazioni pratiche

261

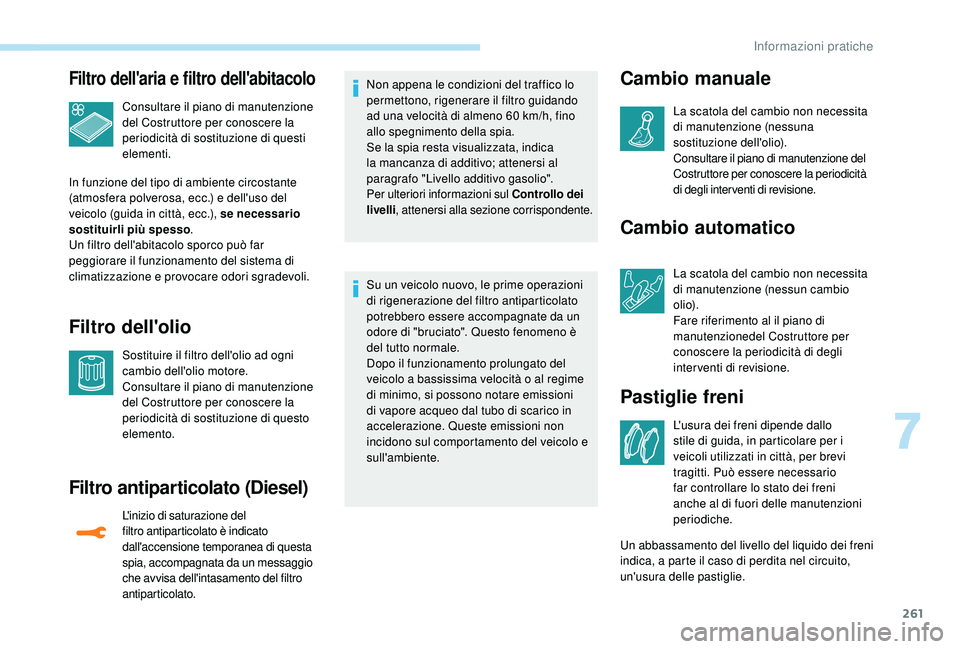

Filtro dell'aria e filtro dell'abitacolo
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questi
elementi.
In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell'uso del
veicolo (guida in città, ecc.), se necessario
sostituirli più spesso .
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema di
climatizzazione e provocare odori sgradevoli.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni
cambio dell'olio motore.
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questo
elemento.
Filtro antiparticolato (Diesel)
L'inizio di saturazione del
filtro antiparticolato è indicato
dall'accensione temporanea di questa
spia, accompagnata da un messaggio
che avvisa dell'intasamento del filtro
antiparticolato. Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60
km/h, fino
allo spegnimento della spia.
Se la spia resta visualizzata, indica
la mancanza di additivo; attenersi al
paragrafo "Livello additivo gasolio".
Per ulteriori informazioni sul Controllo dei
livelli , attenersi alla sezione corrispondente.
Su un veicolo nuovo, le prime operazioni
di rigenerazione del filtro antiparticolato
potrebbero essere accompagnate da un
odore di "bruciato". Questo fenomeno è
del tutto normale.
Dopo il funzionamento prolungato del
veicolo a bassissima velocità o al regime
di minimo, si possono notare emissioni
di vapore acqueo dal tubo di scarico in
accelerazione. Queste emissioni non
incidono sul comportamento del veicolo e
sull'ambiente.
Cambio manuale
La scatola del cambio non necessita
di manutenzione (nessuna
sostituzione dell'olio).
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità
di degli interventi di revisione.
Cambio automatico
La scatola del cambio non necessita
di manutenzione (nessun cambio
olio).
Fare riferimento al il piano di
manutenzionedel Costruttore per
conoscere la periodicità di degli
interventi di revisione.
Pastiglie freni
L'usura dei freni dipende dallo
stile di guida, in particolare per i
veicoli utilizzati in città, per brevi
tragitti. Può essere necessario
far controllare lo stato dei freni
anche al di fuori delle manutenzioni
periodiche.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
7
Informazioni pratiche

262

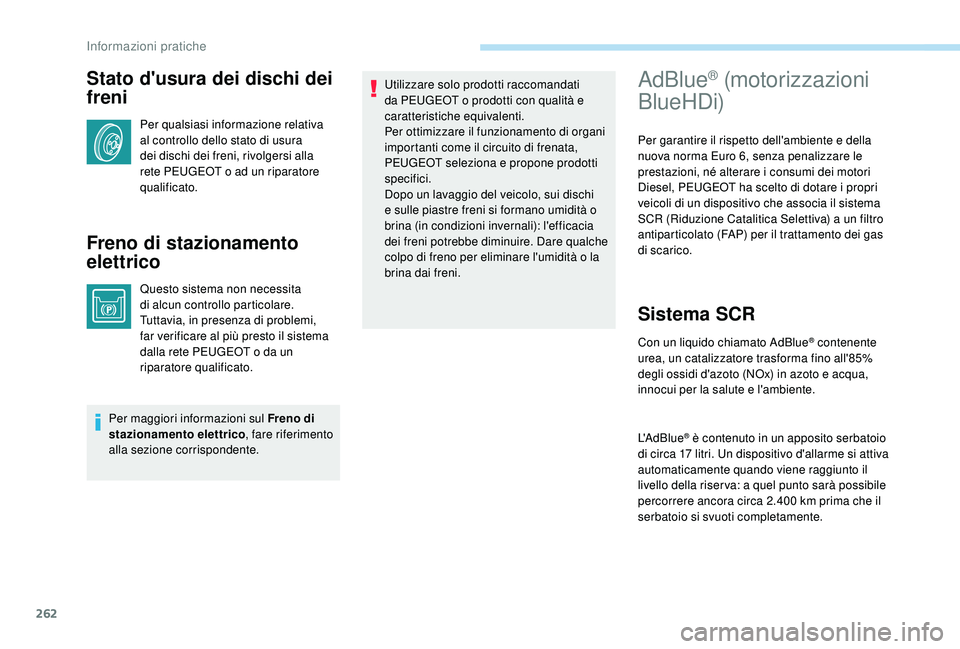

Stato d'usura dei dischi dei
freni
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi dei freni, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Freno di stazionamento
elettrico
Questo sistema non necessita
di alcun controllo particolare.
Tuttavia, in presenza di problemi,
far verificare al più presto il sistema
dalla rete PEUGEOT o da un
riparatore qualificato.
Per maggiori informazioni sul Freno di
stazionamento elettrico , fare riferimento
alla sezione corrispondente. Utilizzare solo prodotti raccomandati
da PEUGEOT o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il circuito di frenata,
PEUGEOT seleziona e propone prodotti
specifici.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia
dei freni potrebbe diminuire. Dare qualche
colpo di freno per eliminare l'umidità o la
brina dai freni.
AdBlue® (motorizzazioni
BlueHDi)
Per garantire il rispetto dell'ambiente e della
nuova norma Euro 6, senza penalizzare le
prestazioni, né alterare i consumi dei motori
Diesel, PEUGEOT ha scelto di dotare i propri
veicoli di un dispositivo che associa il sistema
SCR (Riduzione Catalitica Selettiva) a un filtro
antiparticolato (FAP) per il trattamento dei gas
di scarico.
Sistema SCR
Con un liquido chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e acqua,
innocui per la salute e l'ambiente.
L'AdBlue
® è contenuto in un apposito serbatoio
di circa 17 litri. Un dispositivo d'allarme si attiva
automaticamente quando viene raggiunto il
livello della riser va: a quel punto sarà possibile
percorrere ancora circa 2.400
km prima che il
serbatoio si svuoti completamente.
Informazioni pratiche
