4

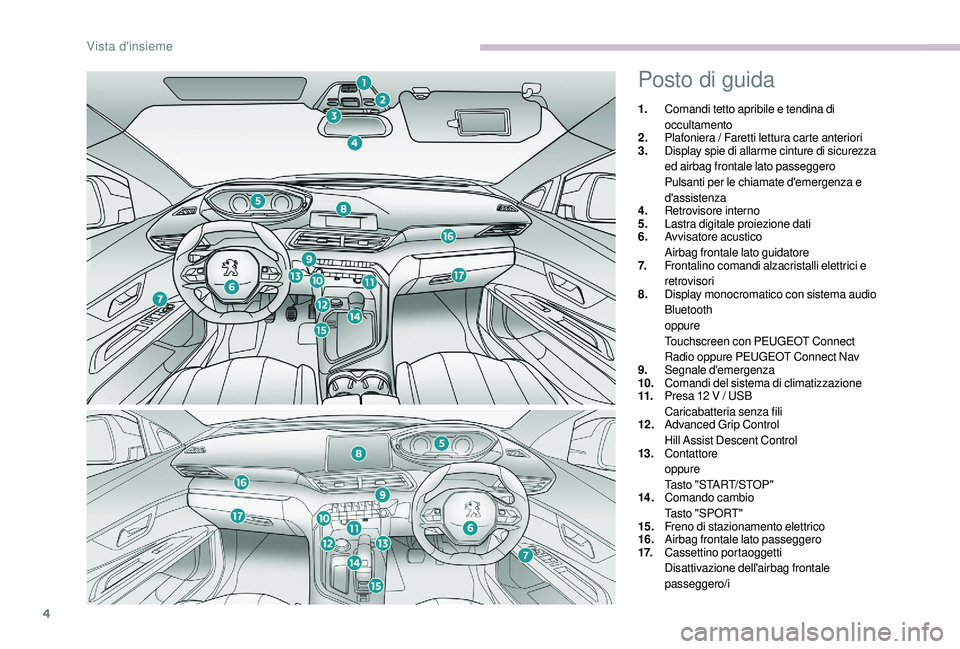

Posto di guida
1.Comandi tetto apribile e tendina di
occultamento
2. Plafoniera / Faretti lettura carte anteriori
3. Display spie di allarme cinture di sicurezza
ed airbag frontale lato passeggero
Pulsanti per le chiamate d'emergenza e
d'assistenza
4. Retrovisore interno
5. Lastra digitale proiezione dati
6. Avvisatore acustico
Airbag frontale lato guidatore
7. Frontalino comandi alzacristalli elettrici e
retrovisori
8. Display monocromatico con sistema audio
Bluetooth
oppure
Touchscreen con PEUGEOT Connect
Radio oppure PEUGEOT Connect Nav
9. Segnale d'emergenza
10. Comandi del sistema di climatizzazione
11. Presa 12
V / USB
Caricabatteria senza fili
12 . Advanced Grip Control
Hill Assist Descent Control
13. Contattore
oppure
Tasto "START/STOP"
14 . Comando cambio
Tasto "SPORT"
15. Freno di stazionamento elettrico
16. Airbag frontale lato passeggero
17. Cassettino portaoggetti
Disattivazione dell'airbag frontale
passeggero/i
Vista d'insieme

5

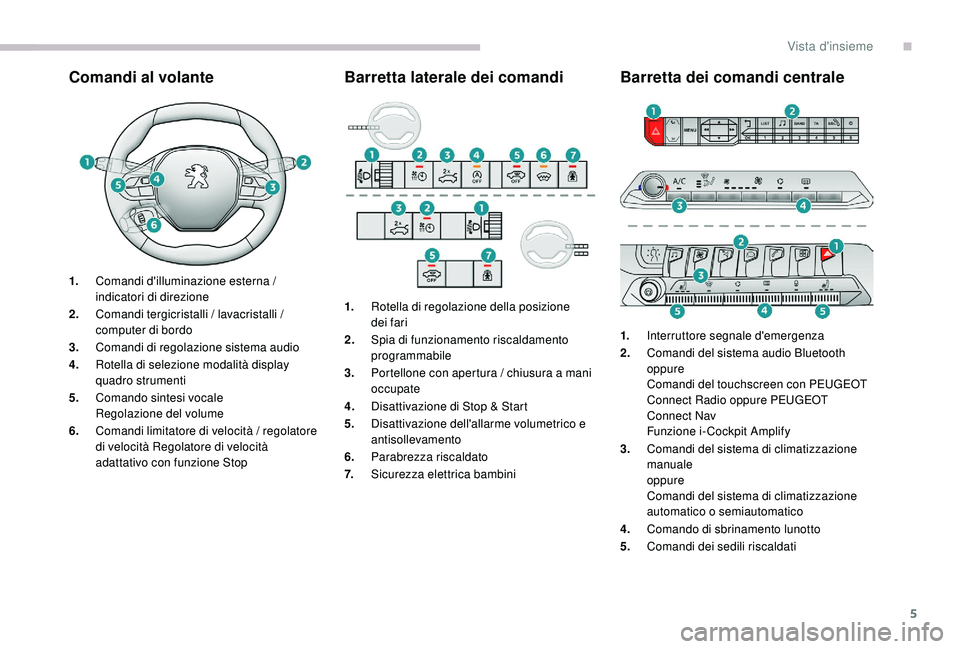

Comandi al volanteBarretta laterale dei comandiBarretta dei comandi centrale
1.Comandi d'illuminazione esterna /
indicatori di direzione
2. Comandi tergicristalli / lavacristalli /
computer di bordo
3. Comandi di regolazione sistema audio
4. Rotella di selezione modalità display
quadro strumenti
5. Comando sintesi vocale
Regolazione del volume
6. Comandi limitatore di velocità / regolatore
di velocità Regolatore di velocità
adattativo con funzione Stop 1.
Rotella di regolazione della posizione
dei fari
2. Spia di funzionamento riscaldamento
programmabile
3. Portellone con apertura / chiusura a mani
occupate
4. Disattivazione di Stop & Start
5. Disattivazione dell'allarme volumetrico e
antisollevamento
6. Parabrezza riscaldato
7. Sicurezza elettrica bambini 1.
Interruttore segnale d'emergenza
2. Comandi del sistema audio Bluetooth
oppure
Comandi del touchscreen con PEUGEOT
Connect Radio oppure PEUGEOT
Connect Nav
Funzione i- Cockpit Amplify
3. Comandi del sistema di climatizzazione
manuale
oppure
Comandi del sistema di climatizzazione
automatico o semiautomatico
4. Comando di sbrinamento lunotto
5. Comandi dei sedili riscaldati
.
Vista d'insieme

9

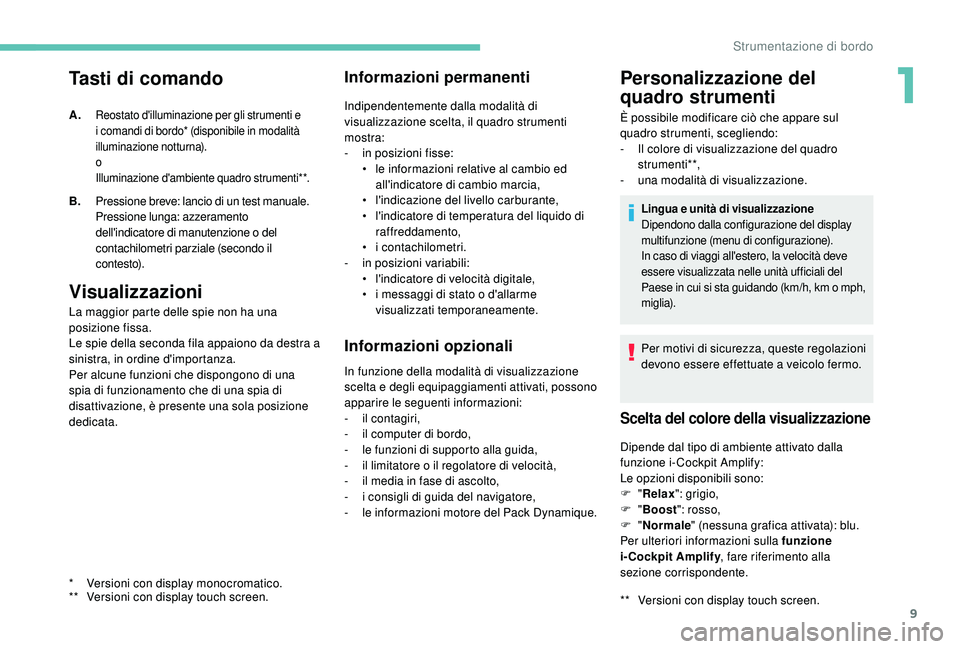

Tasti di comando
Visualizzazioni
La maggior parte delle spie non ha una
posizione fissa.
Le spie della seconda fila appaiono da destra a
sinistra, in ordine d'importanza.
Per alcune funzioni che dispongono di una
spia di funzionamento che di una spia di
disattivazione, è presente una sola posizione
dedicata.
Informazioni permanenti
Indipendentemente dalla modalità di
visualizzazione scelta, il quadro strumenti
mostra:
-
i
n posizioni fisse:
•

l
e informazioni relative al cambio ed
all'indicatore di cambio marcia,
•
l

'indicazione del livello carburante,
•

l
'indicatore di temperatura del liquido di
raffreddamento,
•
i

contachilometri.
-
i

n posizioni variabili:
•
l

'indicatore di velocità digitale,
•

i m
essaggi di stato o d'allarme
visualizzati temporaneamente.
Informazioni opzionali
In funzione della modalità di visualizzazione
scelta e degli equipaggiamenti attivati, possono
apparire le seguenti informazioni:
-
i

l contagiri,
-

i
l computer di bordo,
-

l
e funzioni di supporto alla guida,
-

i
l limitatore o il regolatore di velocità,
-

i
l media in fase di ascolto,
-

i c
onsigli di guida del navigatore,
-
l

e informazioni motore del Pack Dynamique.
A.
Reostato d'illuminazione per gli strumenti e
i comandi di bordo* (disponibile in modalità
illuminazione notturna).
o
Illuminazione d'ambiente quadro strumenti**.
* Versioni con display monocromatico.
**
V ersioni con display touch screen.
B.
Pressione breve: lancio di un test manuale.
Pressione lunga: azzeramento
dell'indicatore di manutenzione o del
contachilometri parziale (secondo il
c o nte sto).
Personalizzazione del
quadro strumenti
È possibile modificare ciò che appare sul
quadro strumenti, scegliendo:
-

I
l colore di visualizzazione del quadro
strumenti**,
-
u

na modalità di visualizzazione.
Lingua e unità di visualizzazione
Dipendono dalla configurazione del display
multifunzione (menu di configurazione).
In caso di viaggi all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o mph,
miglia).
Per motivi di sicurezza, queste regolazioni
devono essere effettuate a veicolo fermo.
**

V
ersioni con display touch screen.
Scelta del colore della visualizzazione
Dipende dal tipo di ambiente attivato dalla
funzione i- Cockpit Amplify:
Le opzioni disponibili sono:
F "Relax ": grigio,
F
"Boost ": rosso,
F
"Normale " (nessuna grafica attivata): blu.
Per ulteriori informazioni sulla funzione
i-Cockpit Amplify , fare riferimento alla
sezione corrispondente.
1
Strumentazione di bordo

40

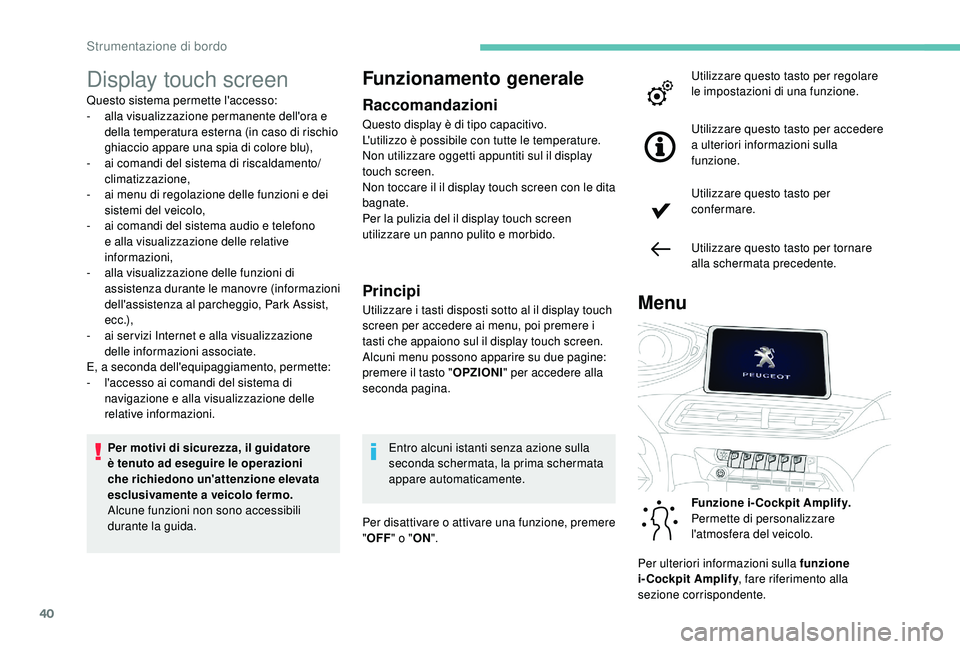

Display touch screen
Questo sistema permette l'accesso:
- alla visualizzazione permanente dell'ora e
della temperatura esterna (in caso di rischio
ghiaccio appare una spia di colore blu),
-

a
i comandi del sistema di riscaldamento/
climatizzazione,
-

a
i menu di regolazione delle funzioni e dei
sistemi del veicolo,
-

a
i comandi del sistema audio e telefono
e alla visualizzazione delle relative
informazioni,
-

a
lla visualizzazione delle funzioni di
assistenza durante le manovre (informazioni
dell'assistenza al parcheggio, Park Assist,
e c c .),
-

a
i ser vizi Internet e alla visualizzazione
delle informazioni associate.
E, a seconda dell'equipaggiamento, permette:
-

l
'accesso ai comandi del sistema di
navigazione e alla visualizzazione delle
relative informazioni.
Per motivi di sicurezza, il guidatore
è tenuto ad eseguire le operazioni
che richiedono un'attenzione elevata
esclusivamente a veicolo fermo.
Alcune funzioni non sono accessibili
durante la guida.
Funzionamento generale
Raccomandazioni
Questo display è di tipo capacitivo.
L'utilizzo è possibile con tutte le temperature.
Non utilizzare oggetti appuntiti sul il display
touch screen.
Non toccare il il display touch screen con le dita
bagnate.
Per la pulizia del il display touch screen
utilizzare un panno pulito e morbido.
Utilizzare i tasti disposti sotto al il display touch
screen per accedere ai menu, poi premere i
tasti che appaiono sul il display touch screen.
Alcuni menu possono apparire su due pagine:
premere il tasto " OPZIONI" per accedere alla
seconda pagina.
MenuPrincipi
Entro alcuni istanti senza azione sulla
seconda schermata, la prima schermata
appare automaticamente.
Per disattivare o attivare una funzione, premere
" OFF " o "ON". Utilizzare questo tasto per regolare
le impostazioni di una funzione.
Utilizzare questo tasto per accedere
a ulteriori informazioni sulla
funzione.
Utilizzare questo tasto per
confermare.
Utilizzare questo tasto per tornare
alla schermata precedente.
Funzione i-Cockpit Amplify.
Permette di personalizzare
l'atmosfera del veicolo.
Per ulteriori informazioni sulla funzione
i-Cockpit Amplify , fare riferimento alla
sezione corrispondente.
Strumentazione di bordo

41

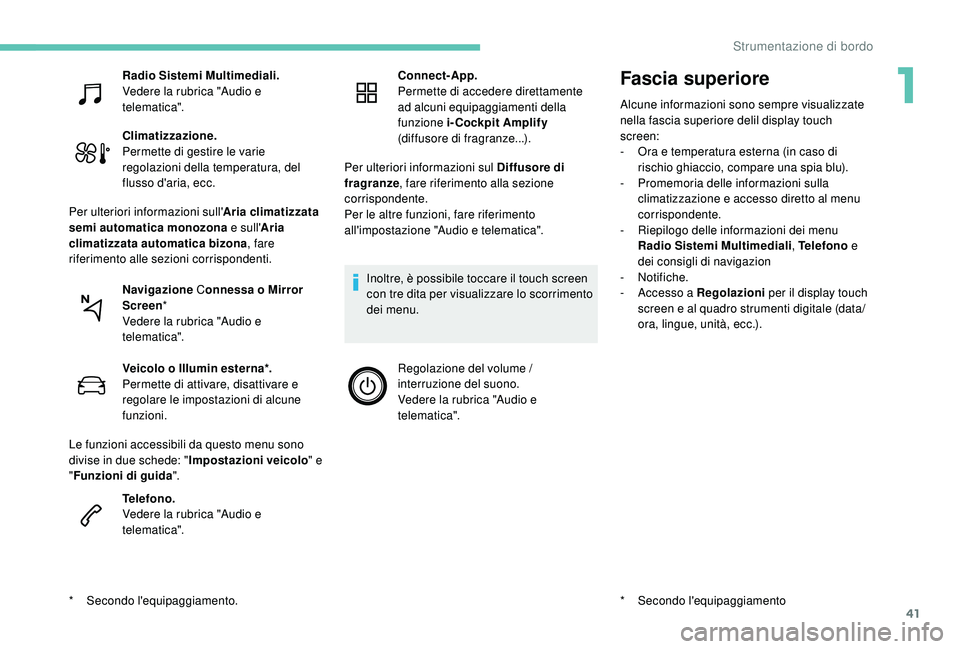

Fascia superiore
Alcune informazioni sono sempre visualizzate
nella fascia superiore delil display touch
screen:
-
O
ra e temperatura esterna (in caso di
rischio ghiaccio, compare una spia blu).
-

P
romemoria delle informazioni sulla
climatizzazione e accesso diretto al menu
corrispondente.
-

R
iepilogo delle informazioni dei menu
Radio Sistemi Multimediali , Telefono e
dei consigli di navigazion
-


Notifiche.
-

A
ccesso a Regolazioni per il display touch
screen e al quadro strumenti digitale (data/
ora, lingue, unità, ecc.).
*
S

econdo l'equipaggiamento
Radio Sistemi Multimediali.
Vedere la rubrica "Audio e
telematica".
Climatizzazione.
Permette di gestire le varie
regolazioni della temperatura, del
flusso d'aria, ecc.
Per ulteriori informazioni sull' Aria climatizzata
semi automatica monozona e sull' Aria
climatizzata automatica bizona , fare
riferimento alle sezioni corrispondenti.
Navigazione C onnessa o Mirror
Screen *
Vedere la rubrica "Audio e
telematica".
*
S

econdo l'equipaggiamento. Veicolo o Illumin esterna*.
Permette di attivare, disattivare e
regolare le impostazioni di alcune
funzioni.
Le funzioni accessibili da questo menu sono
divise in due schede: " Impostazioni veicolo" e
" Funzioni di guida ".
Telefono.
Vedere la rubrica "Audio e
telematica". Connect-App.
Permette di accedere direttamente
ad alcuni equipaggiamenti della
funzione i-Cockpit Amplify
(diffusore di fragranze...).
Per ulteriori informazioni sul Diffusore di
fragranze , fare riferimento alla sezione
corrispondente.
Per le altre funzioni, fare riferimento
all'impostazione "Audio e telematica".
Inoltre, è possibile toccare il touch screen
con tre dita per visualizzare lo scorrimento
dei menu.
Regolazione del volume /
interruzione del suono.
Vedere la rubrica "Audio e
telematica".
1
Strumentazione di bordo

42

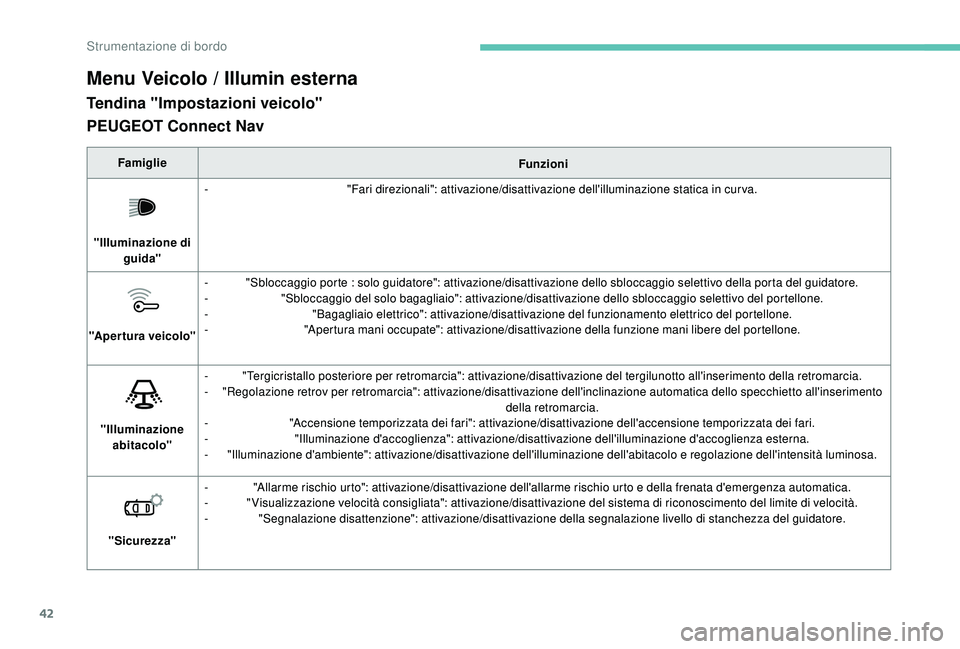

Menu Veicolo / Illumin esterna
Tendina "Impostazioni veicolo"
FamiglieFunzioni
"Illuminazione di guida" -
"

Fari direzionali": attivazione/disattivazione dell'illuminazione statica in curva.
"Apertura veicolo" -
"

Sbloccaggio porte : solo guidatore": attivazione/disattivazione dello sbloccaggio selettivo della porta del guidatore.
-
"

Sbloccaggio del solo bagagliaio": attivazione/disattivazione dello sbloccaggio selettivo del portellone.
-
"

Bagagliaio elettrico": attivazione/disattivazione del funzionamento elettrico del portellone.
-
"

Apertura mani occupate": attivazione/disattivazione della funzione mani libere del portellone.
"Illuminazione abitacolo" -
"

Tergicristallo posteriore per retromarcia": attivazione/disattivazione del tergilunotto all'inserimento della retromarcia.
-

"
Regolazione retrov per retromarcia": attivazione/disattivazione dell'inclinazione automatica dello specchietto all'inserimento della retromarcia.
-
"

Accensione temporizzata dei fari": attivazione/disattivazione dell'accensione temporizzata dei fari.
-
"

Illuminazione d'accoglienza": attivazione/disattivazione dell'illuminazione d'accoglienza esterna.
-
"

Illuminazione d'ambiente": attivazione/disattivazione dell'illuminazione dell'abitacolo e regolazione dell'intensità luminosa.
"Sicurezza" -

"
Allarme rischio urto": attivazione/disattivazione dell'allarme rischio urto e della frenata d'emergenza automatica.
-

"
Visualizzazione velocità consigliata": attivazione/disattivazione del sistema di riconoscimento del limite di velocità.
-
"

Segnalazione disattenzione": attivazione/disattivazione della segnalazione livello di stanchezza del guidatore.
PEUGEOT Connect Nav
Strumentazione di bordo

62

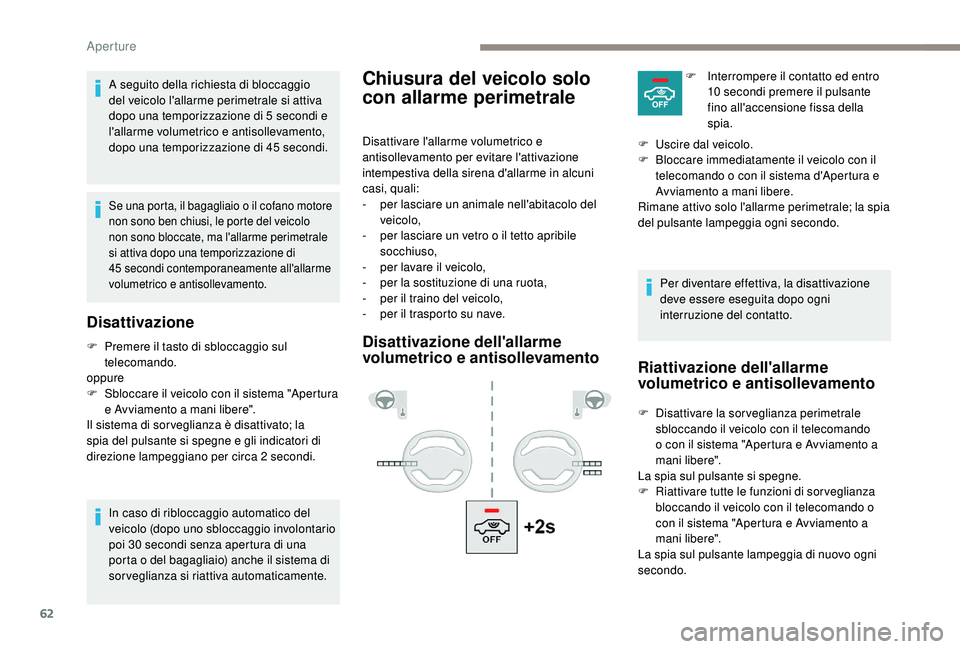

Chiusura del veicolo solo
con allarme perimetraleA seguito della richiesta di bloccaggio
del veicolo l'allarme perimetrale si attiva
dopo una temporizzazione di 5 secondi e
l'allarme volumetrico e antisollevamento,
dopo una temporizzazione di 45
secondi.
Se una porta, il bagagliaio o il cofano motore
non sono ben chiusi, le porte del veicolo
non sono bloccate, ma l'allarme perimetrale
si attiva dopo una temporizzazione di
45

secondi contemporaneamente all'allarme
volumetrico e antisollevamento.
Disattivazione
F Premere il tasto di sbloccaggio sul telecomando.
oppure
F

S
bloccare il veicolo con il sistema "Apertura
e Avviamento a mani libere".
Il sistema di sor veglianza è disattivato; la
spia del pulsante si spegne e gli indicatori di
direzione lampeggiano per circa 2


secondi.
In caso di ribloccaggio automatico del
veicolo (dopo uno sbloccaggio involontario
poi 30
secondi senza apertura di una
porta o del bagagliaio) anche il sistema di
sorveglianza si riattiva automaticamente. Disattivare l'allarme volumetrico e
antisollevamento per evitare l'attivazione
intempestiva della sirena d'allarme in alcuni
casi, quali:
-
p

er lasciare un animale nell'abitacolo del
veicolo,
-
p
er lasciare un vetro o il tetto apribile
socchiuso,
-
p
er lavare il veicolo,
-
p
er la sostituzione di una ruota,
-
p
er il traino del veicolo,
-
p
er il trasporto su nave.Disattivazione dell'allarme
volumetrico e antisollevamento
Per diventare effettiva, la disattivazione
deve essere eseguita dopo ogni
interruzione del contatto.F

I
nterrompere il contatto ed entro
10 secondi premere il pulsante
fino all'accensione fissa della
spia.
F

Us
cire dal veicolo.
F

B
loccare immediatamente il veicolo con il
telecomando o con il sistema d'Apertura e
Avviamento a mani libere.
Rimane attivo solo l'allarme perimetrale; la spia
del pulsante lampeggia ogni secondo.
Riattivazione dell'allarme
volumetrico e antisollevamento
F Disattivare la sorveglianza perimetrale sbloccando il veicolo con il telecomando
o con il sistema "Apertura e Avviamento a
mani libere".
La spia sul pulsante si spegne.
F

R
iattivare tutte le funzioni di sor veglianza
bloccando il veicolo con il telecomando o
con il sistema "Apertura e Avviamento a
mani libere".
La spia sul pulsante lampeggia di nuovo ogni
secondo.
Aperture

199

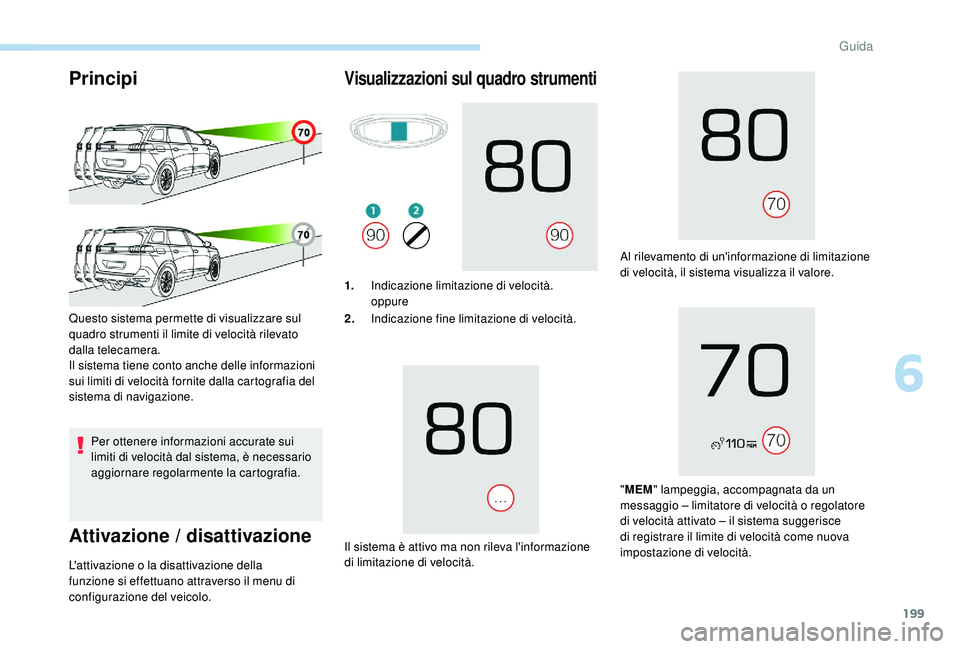

Principi
Per ottenere informazioni accurate sui
limiti di velocità dal sistema, è necessario
aggiornare regolarmente la cartografia.
Attivazione / disattivazione
Questo sistema permette di visualizzare sul
quadro strumenti il limite di velocità rilevato
dalla telecamera.
Il sistema tiene conto anche delle informazioni
sui limiti di velocità fornite dalla cartografia del
sistema di navigazione.
L'attivazione o la disattivazione della
funzione si effettuano attraverso il menu di
configurazione del veicolo.
Visualizzazioni sul quadro strumenti
1. Indicazione limitazione di velocità.
oppure
2. Indicazione fine limitazione di velocità.
Il sistema è attivo ma non rileva l'informazione
di limitazione di velocità. Al rilevamento di un'informazione di limitazione
di velocità, il sistema visualizza il valore.
" MEM " lampeggia, accompagnata da un
messaggio – limitatore di velocità o regolatore
di velocità attivato – il sistema suggerisce
di registrare il limite di velocità come nuova
impostazione di velocità.
6
Guida
