Page 569 of 619

5. Rimuovere i dispositivi di fissaggio e il
rivestimento padiglione.
6. Premere leggermente il bordo anteriore
del tetto anteriore dall'esterno del
veicolo per chiudere completamente il
tetto anteriore.
7. Inserire l'estremità corta della chiave
esagonale (Piccola) nell'ingranaggio
(kit attrezzi) e montare.
Chiave esagonale a L
(Piccola)Ingranaggio
(kit attrezzi)
8. Inserire la punta dell'ingranaggio (kit
attrezzi) nel foro accanto
all'ingranaggio motorino blocco
superiore con la chiave esagonale
inserita nell'attrezzo ingranaggio.
Ingranaggio
motorino blocco
superiore
Ingranaggio
(kit attrezzi)
AVVERTENZA
Inserire l'ingranaggio (kit attrezzi)
saldamente fino a quando s'innesta con
l'ingranaggio motorino blocco
superiore. Se l'ingranaggio (kit attrezzi)
non viene inserito saldamente, potrebbe
fuoriuscire e danneggiarsi.
9. Ruotare la chiave esagonale e spostare
il gancio nella direzione di blocco in
modo che ci sia spazio a sufficienza
per l'apertura del rivestimento
padiglione per attaccare il gancio.
Sbloc-
co
Sblocco
BloccoBlocco
In caso di guasto
Quando non si riesce a chiudere il tetto
7-69
Page 570 of 619

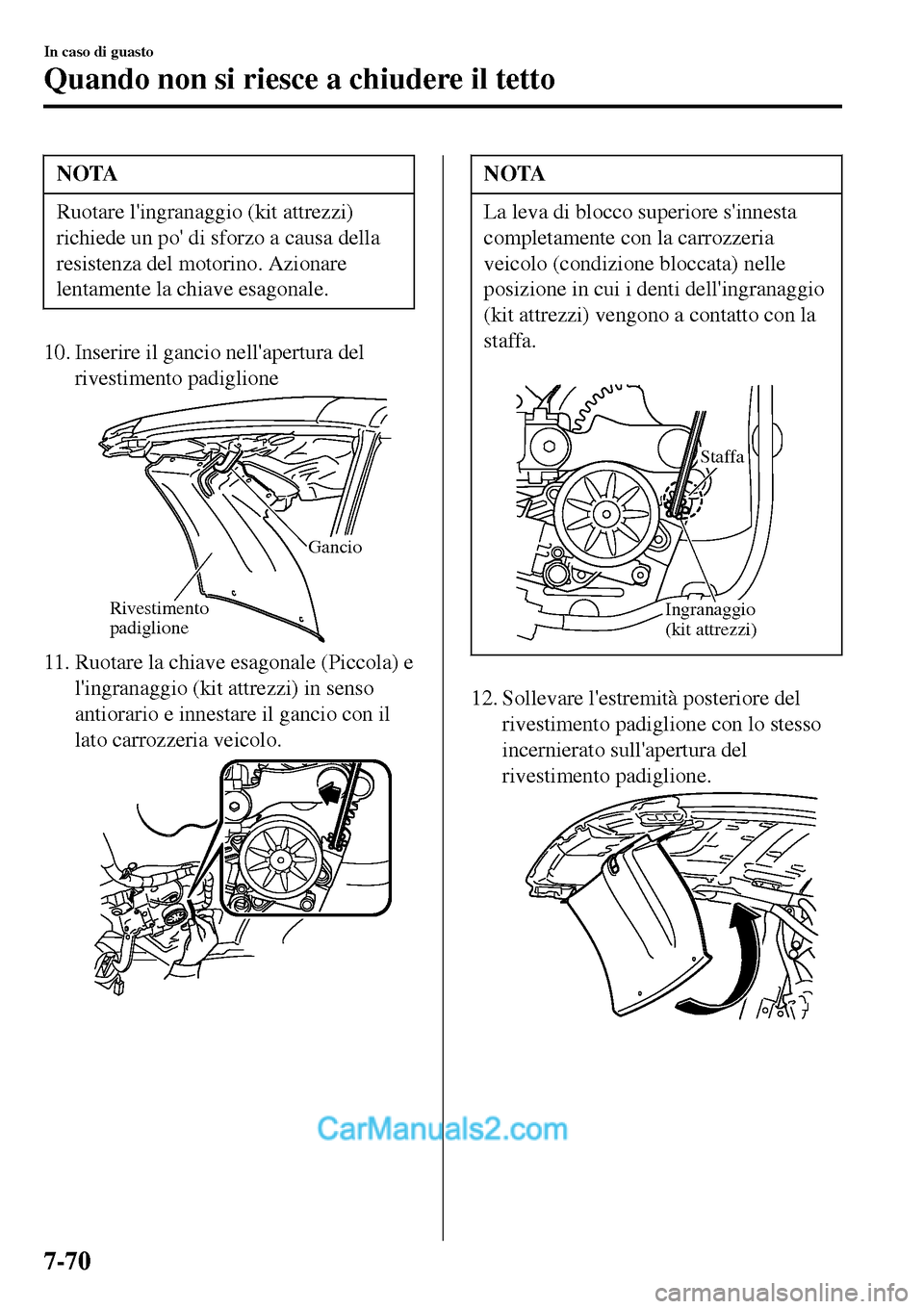

NOTA
Ruotare l'ingranaggio (kit attrezzi)
richiede un po' di sforzo a causa della
resistenza del motorino. Azionare
lentamente la chiave esagonale.
10. Inserire il gancio nell'apertura del
rivestimento padiglione
Gancio
Rivestimento
padiglione
11. Ruotare la chiave esagonale (Piccola) e
l'ingranaggio (kit attrezzi) in senso
antiorario e innestare il gancio con il
lato carrozzeria veicolo.
NOTA
La leva di blocco superiore s'innesta
completamente con la carrozzeria
veicolo (condizione bloccata) nelle
posizione in cui i denti dell'ingranaggio
(kit attrezzi) vengono a contatto con la
staffa.
Staffa
Ingranaggio
(kit attrezzi)
12. Sollevare l'estremità posteriore del
rivestimento padiglione con lo stesso
incernierato sull'apertura del
rivestimento padiglione.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-70
Page 571 of 619

13. Installare il rivestimento padiglione sul
tetto anteriore usando i dispositivi di
fissaggio in due punti.
NOTA
I dispositivi di fissaggio nei cinque
punti sul lato anteriore del rivestimento
padiglione non sono fissati. Non
allentare i dispositivi di fissaggio
poiché sono necessari per l'intervento
richiesto presso il Riparatore
Autorizzato Mazda.
14. Installare i coperchi di collegamento
sinistro e destro dall'interno del
veicolo.
Coperchio di collegamento
Chiusura tetto posteriore
AVVERTENZA
•Chiudere lentamente il tetto
posteriore. Se il tetto posteriore viene
chiuso all'improvviso, una mano o
un'altra parte del corpo potrebbero
rimanere impigliate, causando ferite
gravi.
•Non tentare di spingere il tetto
posteriore a forza. Spingendo a forza
il tetto posteriore si potrebbero
danneggiare parti del veicolo.
1. Piegare il cavo a metà e agganciarlo al
perno di collegamento del tetto
posteriore.
FunePerno di
collegamento
2. Eseguire la stessa procedura sull'altro
lato.
3. Chiudere uniformemente il tetto
posteriore su entrambi i lati facendosi
aiutare da un'altra persona adulta.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-71
Page 572 of 619

AVVERTENZA
Sollevare il tetto posteriore tenendo i
lati destro e sinistro il più paralleli
possibile. Se il tetto posteriore viene
chiuso con il lato sinistro o destro
inclinati, potrebbe deformare il
meccanismo di collegamento.
4. Chiudere lentamente il tetto posteriore
tirando leggermente il cavo con una
mano in modo che il cavo non si
sganci.
Fune
NOTA
Instradare il cavo indietro verso il retro
attraverso lo spazio tra il tetto
posteriore e il cofano.
5. Una persona spinge in giù il tetto
posteriore e l'altra tira con forza il cavo
tenendolo dritto verso il lato posteriore
del veicolo fino a quando non si
avverte uno scatto.
Fune
NOTA
•Il tetto posteriore viene bloccato
completamente se la posizione in cui
il cavo è agganciato si trova
all'estremità posteriore della staffa
scanalata in direzione del lato
posteriore del veicolo, come indicato
in figura se vista dall'interno del
veicolo.
Fune
Perno di
collegamento
•Se il tetto posteriore non è
completamente bloccato, il cofano
non si aprirà nemmeno se vengono
azionati il pulsante di rilascio a
distanza (se in dotazione),
l'apricofano baule elettrico o il
pulsante baule sul trasmettitore.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-72
Page 573 of 619
6. Eseguire la stessa procedura sull'altro
lato.
7. Aprire il cofano e legare il cavo alla
cerniera cofano.
Cerniera
Fune
8. Legare l'altra estremità del cavo allo
stesso modo.
9. Chiudere il cofano baule.
Alla fine della procedura
Alla fine della procedura, far controllare il
tetto da un Riparatore Autorizzato Mazda
il prima possibile.
AT T E N Z I O N E
Durante il periodo antecedente
l'assistenza da parte di un Riparatore
Autorizzato Mazda, guidare il veicolo
ad una velocità di 40 km/h o inferiore:
Il tetto anteriore potrebbe aprirsi
mentre il veicolo è in movimento e
causare incidenti.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-73
Page 574 of 619
Page 575 of 619

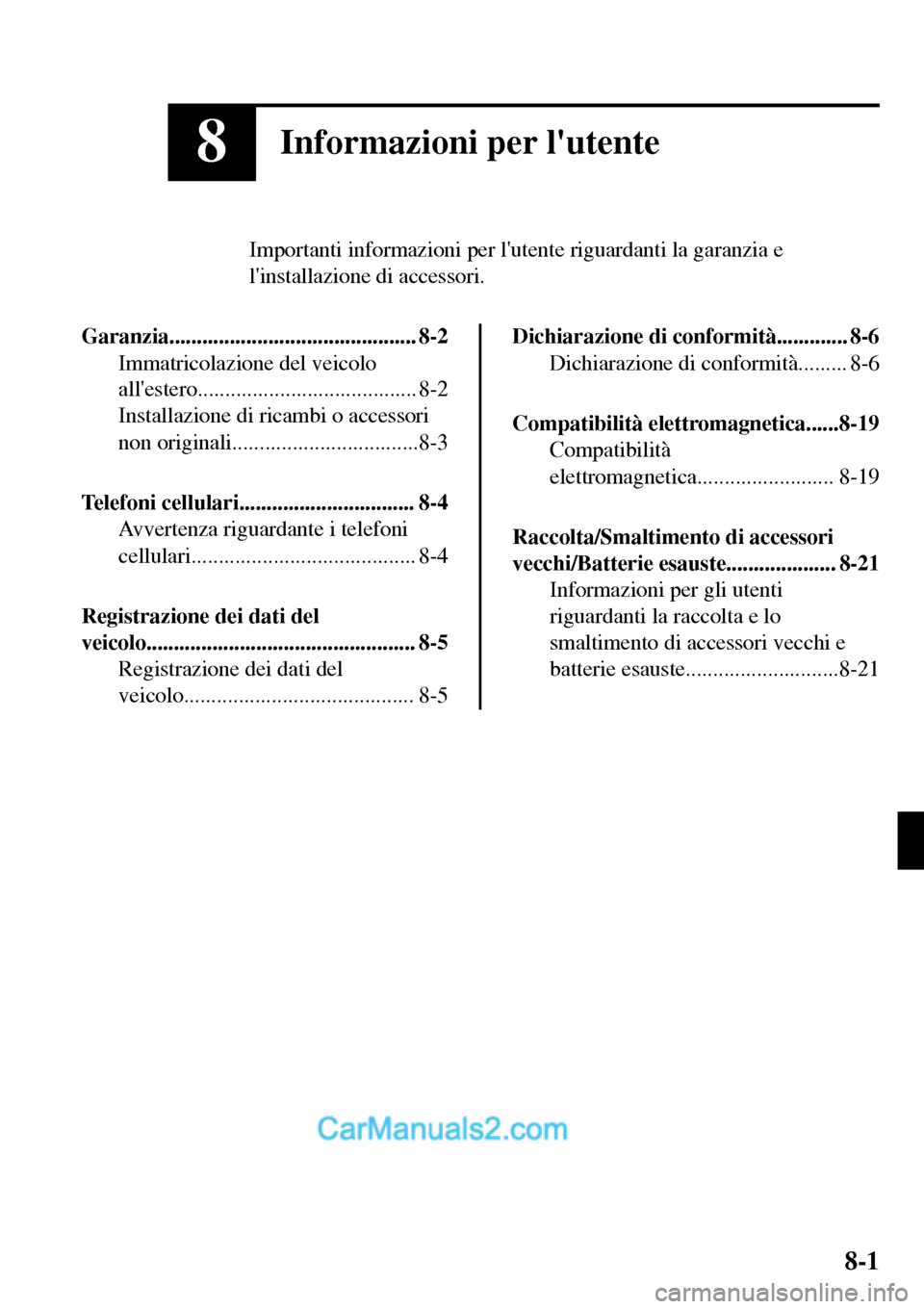

8Informazioni per l'utente
Importanti informazioni per l'utente riguardanti la garanzia e
l'installazione di accessori.
Garanzia............................................. 8-2
Immatricolazione del veicolo
all'estero........................................ 8-2
Installazione di ricambi o accessori
non originali..................................8-3
Telefoni cellulari................................ 8-4
Avvertenza riguardante i telefoni
cellulari......................................... 8-4
Registrazione dei dati del
veicolo................................................. 8-5
Registrazione dei dati del
veicolo.......................................... 8-5
Dichiarazione di conformità............. 8-6
Dichiarazione di conformità......... 8-6
Compatibilità elettromagnetica......8-19
Compatibilità
elettromagnetica......................... 8-19
Raccolta/Smaltimento di accessori
vecchi/Batterie esauste.................... 8-21
Informazioni per gli utenti
riguardanti la raccolta e lo
smaltimento di accessori vecchi e
batterie esauste............................8-21
8-1
Page 576 of 619

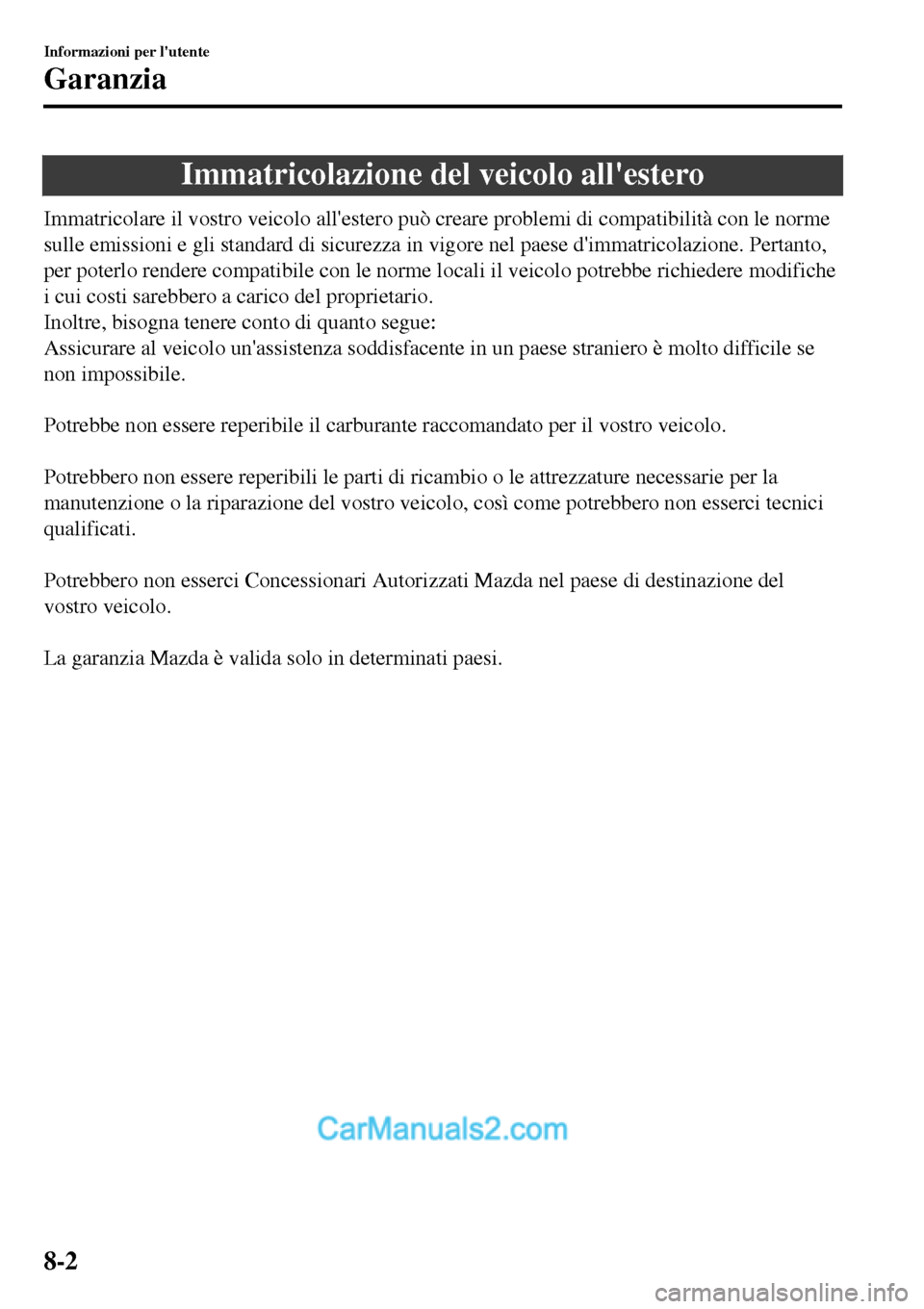

Immatricolazione del veicolo all'estero
Immatricolare il vostro veicolo all'estero può creare problemi di compatibilità con le norme
sulle emissioni e gli standard di sicurezza in vigore nel paese d'immatricolazione. Pertanto,
per poterlo rendere compatibile con le norme locali il veicolo potrebbe richiedere modifiche
i cui costi sarebbero a carico del proprietario.
Inoltre, bisogna tenere conto di quanto segue:
Assicurare al veicolo un'assistenza soddisfacente in un paese straniero è molto difficile se
non impossibile.
Potrebbe non essere reperibile il carburante raccomandato per il vostro veicolo.
Potrebbero non essere reperibili le parti di ricambio o le attrezzature necessarie per la
manutenzione o la riparazione del vostro veicolo, così come potrebbero non esserci tecnici
qualificati.
Potrebbero non esserci Concessionari Autorizzati Mazda nel paese di destinazione del
vostro veicolo.
La garanzia Mazda è valida solo in determinati paesi.
Informazioni per l'utente
Garanzia
8-2
