Page 537 of 619

▼Far controllare il veicolo da un Riparatore Autorizzato Mazda
Se si accende/lampeggia una delle spie luminose o uno degli indicatori luminosi indicati di
seguito, il sistema potrebbe essere malfunzionante. Far controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Segnalazione Spia
Spia indicazione/spia
luminosa generale*
Quadro strumenti di tipo A
(Spia indicazione generale)
La visualizzazione avviene quando è richiesta la notifica di malfunzionamenti al sistema.
Controllare il messaggio indicato nel display e consultare un riparatore specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.
(Spia luminosa generale)
La spia luminosa generale viene visualizzata quando compare un messaggio di avvertimento.
Ciò indica un malfunzionamento nel sistema veicolo. Controllare il messaggio indicato nel display e
consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizza-
to Mazda.
Per i dettagli, fare riferimento alle spiegazioni delle segnalazioni luminose, riportate nell'omonima
sezione, corrispondenti al simbolo riportato nella parte superiore del display.
Se il messaggio non viene visualizzato sul display, azionare l'interruttore INFO per visualizzare la
schermata "Segnalazione".
Vedi Messaggio indicato nel display multinformazioni e interruttore INFO a pagina 4-34.
Quadro strumenti di tipo B
La segnalazione luminosa resta costantemente accesa se si verifica una qualsiasi delle condizioni
indicate di seguito. Consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•C'è un malfunzionamento nel sistema di gestione batteria.•C'è un malfunzionamento nell'interruttore freno.
(Ambra)
Spia luminosa pompa
depressione elettricaLa luce si accende se il sistema pompa depressione elettrica ha un problema. Far controllare il vei-
colo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
Spia luminosa ABSSe la spia luminosa ABS rimane accesa durante la marcia, significa che la centralina ABS ha rileva-
to qualche anomalia nel sistema. In questa situazione il sistema frenante funzionerà normalmente
come se fosse privo di ABS.
In tal caso consultare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda, il prima possibile.NOTA
•Quando il motore viene avviato caricando la batteria tramite cavi di emergenza, gli sbalzi di
regime che si verificano possono far accendere la spia luminosa ABS. Se ciò accade è dovuto
al fatto che la batteria è scarica e non è quindi un sintomo di malfunzionamento dell'ABS.
Ricaricare la batteria.
•Il sistema di assistenza alla frenata non è operativo quando è accesa la spia luminosa ABS.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-37

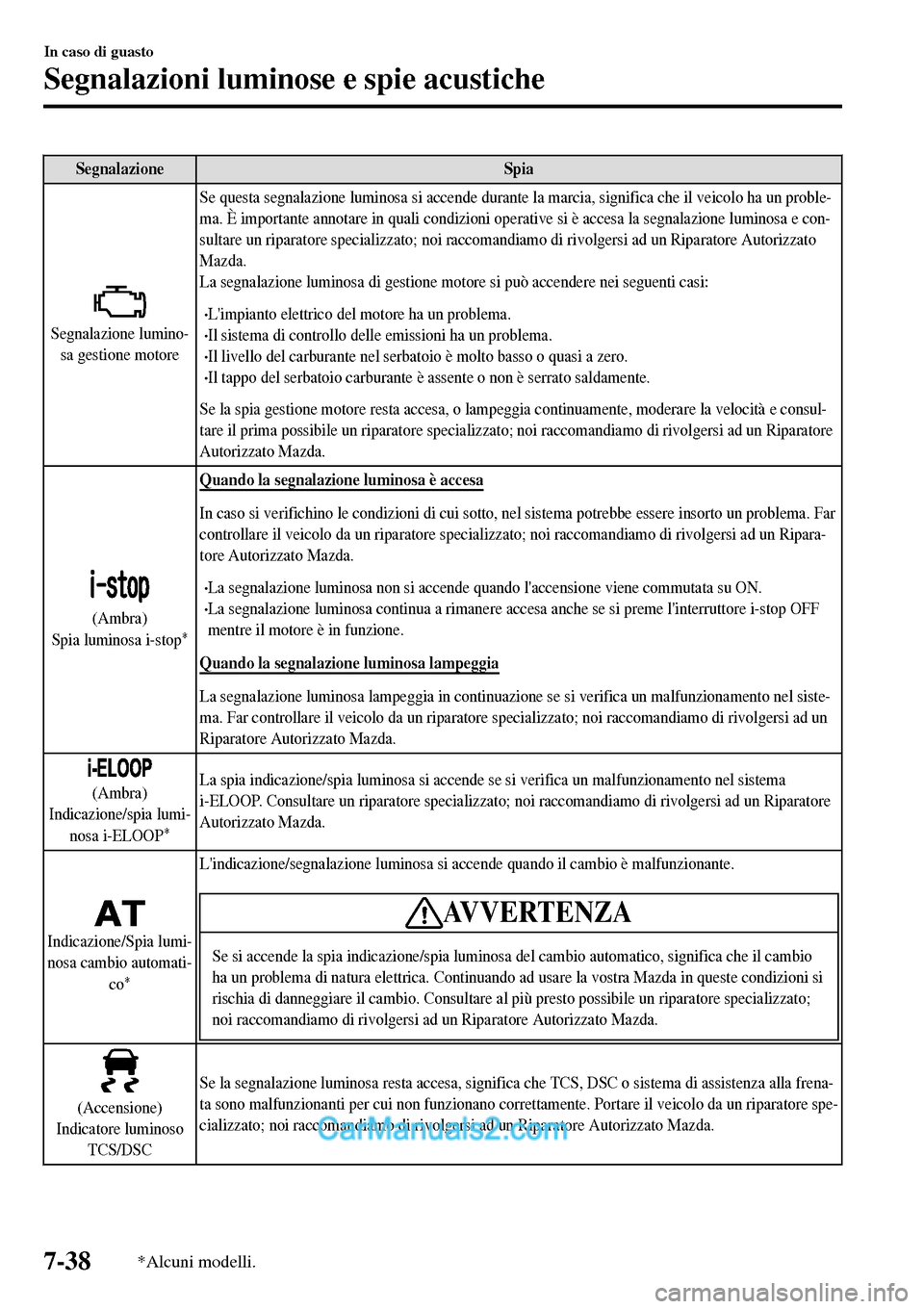

Page 538 of 619

Segnalazione Spia
Segnalazione lumino-
sa gestione motoreSe questa segnalazione luminosa si accende durante la marcia, significa che il veicolo ha un proble-
ma. È importante annotare in quali condizioni operative si è accesa la segnalazione luminosa e con-
sultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
La segnalazione luminosa di gestione motore si può accendere nei seguenti casi:•L'impianto elettrico del motore ha un problema.•Il sistema di controllo delle emissioni ha un problema.•Il livello del carburante nel serbatoio è molto basso o quasi a zero.•Il tappo del serbatoio carburante è assente o non è serrato saldamente.
Se la spia gestione motore resta accesa, o lampeggia continuamente, moderare la velocità e consul-
tare il prima possibile un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
(Ambra)
Spia luminosa i-stop*
Quando la segnalazione luminosa è accesa
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un problema. Far
controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ripara-
tore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•La segnalazione luminosa continua a rimanere accesa anche se si preme l'interruttore i-stop OFF
mentre il motore è in funzione.
Quando la segnalazione luminosa lampeggia
La segnalazione luminosa lampeggia in continuazione se si verifica un malfunzionamento nel siste-
ma. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
(Ambra)
Indicazione/spia lumi-
nosa i-ELOOP
*
La spia indicazione/spia luminosa si accende se si verifica un malfunzionamento nel sistema
i-ELOOP. Consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
Indicazione/Spia lumi-
nosa cambio automati-
co
*
L'indicazione/segnalazione luminosa si accende quando il cambio è malfunzionante.
AVVERTENZA
Se si accende la spia indicazione/spia luminosa del cambio automatico, significa che il cambio
ha un problema di natura elettrica. Continuando ad usare la vostra Mazda in queste condizioni si
rischia di danneggiare il cambio. Consultare al più presto possibile un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
(Accensione)
Indicatore luminoso
TCS/DSCSe la segnalazione luminosa resta accesa, significa che TCS, DSC o sistema di assistenza alla frena-
ta sono malfunzionanti per cui non funzionano correttamente. Portare il veicolo da un riparatore spe-
cializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-38*Alcuni modelli.
Page 539 of 619

Segnalazione Spia
Spia luminosa sistema
airbag/pretensionatore
cintura di sicurezzaSe la spia luminosa continua a lampeggiare, rimane stabilmente accesa o non si accende per niente
quando l'accensione viene commutata su ON, significa che il sistema è malfunzionante. Se si verifi-
ca uno di questi casi, consultare quanto prima possibile un riparatore specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda. Il sistema potrebbe restare inattivo durante
un incidente.ATTENZIONE
Non manomettere mai i sistemi airbag/pretensionatori e quando è necessario eseguire inter-venti di manutenzione o riparazioni rivolgersi sempre ad un riparatore specializzato; noi rac-comandiamo di rivolgersi ad un Riparatore Autorizzato Mazda:Eseguire interventi sui sistemi per proprio conto è pericoloso. Si potrebbe attivare accidental-
mente oppure mettere fuori uso un airbag/pretensionatore e creare una condizione di grave
pericolo per l'incolumità e la vita delle persone.
Spia luminosa cofano
attivo*
Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo
funzionale, e si spengono dopo qualche secondo.
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un problema. Far
controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ripara-
tore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•Rimane accesa/lampeggiante.
ATTENZIONE
Non usare il veicolo con la spia luminosa cofano attivo accesa o lampeggiante:Guidare il veicolo con la spia luminosa cofano attivo accesa o lampeggiante è pericoloso, poi-
ché il meccanismo cofano attivo potrebbe non attivarsi normalmente e funzionare come pre-
visto nel caso il veicolo venga a contatto con un pedone.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-39
Page 540 of 619

Segnalazione Spia
(Lampeggio)
Spia luminosa sistema
di monitoraggio pres-
sione pneumatici
*
Veicoli con pneumatici convenzionali
Se si verifica un malfunzionamento nel sistema di monitoraggio pressione pneumatici, quando l'ac-
censione viene commutata su ON la spia luminosa sistema di monitoraggio pressione pneumatici
lampeggia per 1 minuto circa, quindi rimane accesa di luce fissa. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore Autorizzato Mazda.
Veicoli con pneumatici run-flat
Se il sistema monitoraggio pressione pneumatici ha un problema, la spia luminosa pressione pneu-
matici lampeggia. Far controllare il veicolo al più presto da un riparatore specializzato, noi racco-
mandiamo un Riparatore Autorizzato Mazda.
ATTENZIONE
Se la spia luminosa sistema di monitoraggio pressione pneumatici si accende o lampeggia,oppure si sente la segnalazione acustica, diminuire immediatamente la velocità del veicolo edevitare manovre e frenate improvvise:Se la spia luminosa sistema di monitoraggio pressione pneumatici si accende o lampeggia op-
pure si sente la segnalazione acustica, è pericoloso guidare ad alte velocità o eseguire mano-
vre o frenate improvvise. La guidabilità del veicolo potrebbe peggiorare, rischiando di provo-
care un incidente.
Per stabilire l'entità della perdita d'aria, parcheggiare in un posto sicuro in cui si possa con-
trollare visivamente la condizione dello pneumatico e verificare se l'aria rimasta permette di
raggiungere un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda o ad un gommista.
Non ignorare la spia luminosa TPMS:
Ignorare la spia luminosa TPMS è pericoloso, anche se si conosce il motivo per cui si è acce-
sa. Risolvere il problema il più presto possibile prima che la situazione peggiori; si potrebbe
verificare la rottura dello pneumatico con il conseguente rischio di gravi incidenti.
Spia luminosa FLAT
TIRE*
Se si fora uno pneumatico run-flat, si accende la spia luminosa FLAT TIRE nel quadro strumenti e
si avverte una segnalazione acustica per circa 30 secondi.
Guidare il veicolo con prudenza fino a raggiungere il riparatore Mazda più vicino, per far pronta-
mente sostituire lo pneumatico.
Vedi Veicoli con pneumatici run-flat a pagina 7-4.
ATTENZIONE
Far controllare gli pneumatici o eseguire la riparazione necessaria il prima possibile pressoun riparatore specializzato, noi raccomandiamo un Riparatore Autorizzato Mazda:Se la spia luminosa pneumatico sgonfio si accende o si sente la segnalazione acustica, è peri-
coloso guidare ad alte velocità o eseguire manovre o frenate improvvise. La guidabilità del
veicolo potrebbe peggiorare, rischiando di provocare un incidente.
Se la spia luminosa pneumatico sgonfio si accende o lampeggia, oppure si sente la segnala-
zione acustica, diminuire immediatamente la velocità del veicolo ed evitare manovre e frenate
improvvise:
In caso di guasto
Segnalazioni luminose e spie acustiche
7-40*Alcuni modelli.

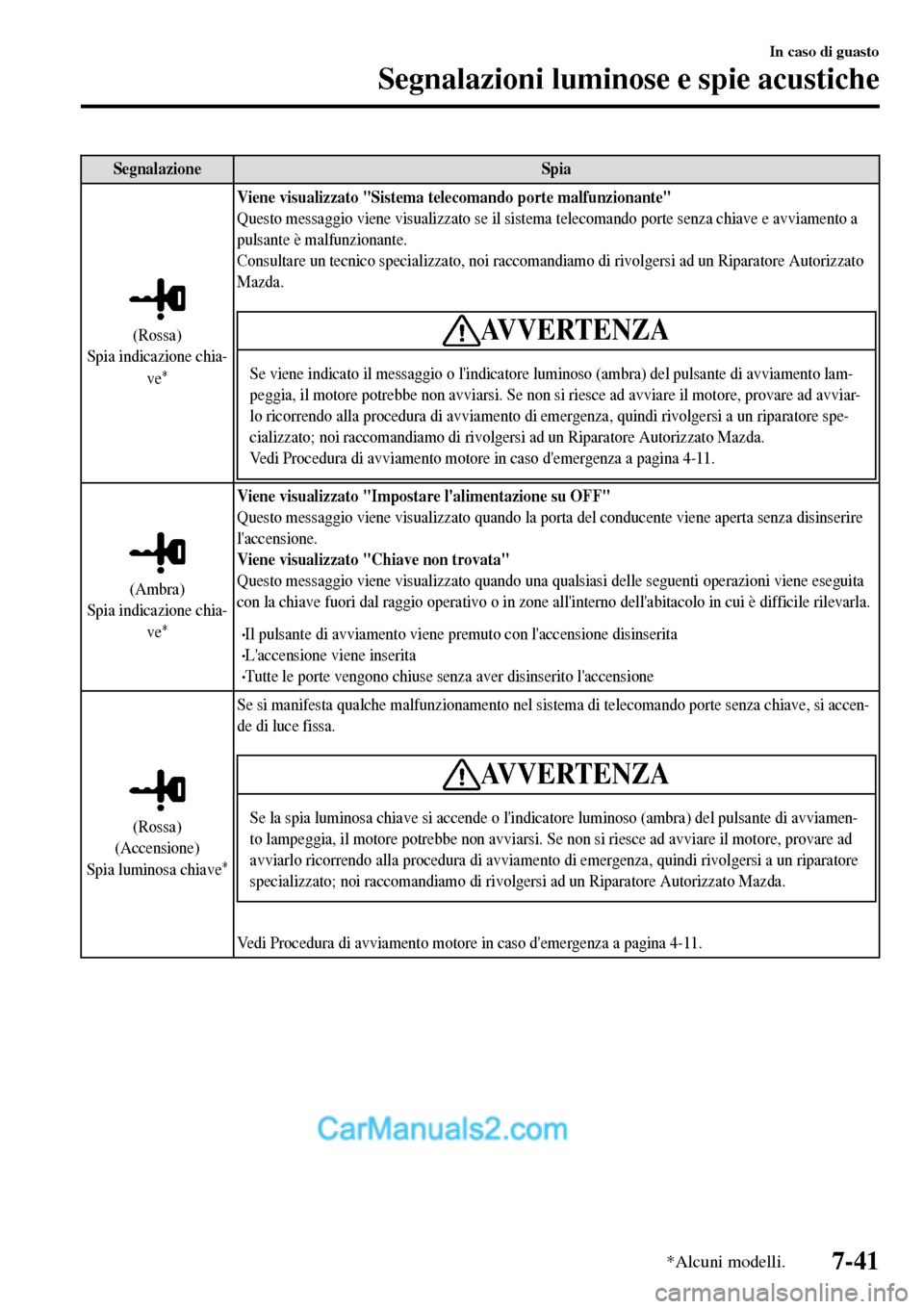

Page 541 of 619

Segnalazione Spia
(Rossa)
Spia indicazione chia-
ve
*
Viene visualizzato "Sistema telecomando porte malfunzionante"
Questo messaggio viene visualizzato se il sistema telecomando porte senza chiave e avviamento a
pulsante è malfunzionante.
Consultare un tecnico specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
AVVERTENZA
Se viene indicato il messaggio o l'indicatore luminoso (ambra) del pulsante di avviamento lam-
peggia, il motore potrebbe non avviarsi. Se non si riesce ad avviare il motore, provare ad avviar-
lo ricorrendo alla procedura di avviamento di emergenza, quindi rivolgersi a un riparatore spe-
cializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Vedi Procedura di avviamento motore in caso d'emergenza a pagina 4-11.
(Ambra)
Spia indicazione chia-
ve
*
Viene visualizzato "Impostare l'alimentazione su OFF"
Questo messaggio viene visualizzato quando la porta del conducente viene aperta senza disinserire
l'accensione.
Viene visualizzato "Chiave non trovata"
Questo messaggio viene visualizzato quando una qualsiasi delle seguenti operazioni viene eseguita
con la chiave fuori dal raggio operativo o in zone all'interno dell'abitacolo in cui è difficile rilevarla.
•Il pulsante di avviamento viene premuto con l'accensione disinserita•L'accensione viene inserita•Tutte le porte vengono chiuse senza aver disinserito l'accensione
(Rossa)
(Accensione)
Spia luminosa chiave
*
Se si manifesta qualche malfunzionamento nel sistema di telecomando porte senza chiave, si accen-
de di luce fissa.
AVVERTENZA
Se la spia luminosa chiave si accende o l'indicatore luminoso (ambra) del pulsante di avviamen-
to lampeggia, il motore potrebbe non avviarsi. Se non si riesce ad avviare il motore, provare ad
avviarlo ricorrendo alla procedura di avviamento di emergenza, quindi rivolgersi a un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Vedi Procedura di avviamento motore in caso d'emergenza a pagina 4-11.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-41
Page 542 of 619

Segnalazione Spia
(Accensione)
Spia indicazione/spia
luminosa sistema di
segnalazione cambio
corsia (LDWS)
*
•La spia indicazione/spia luminosa rimane accesa se si verifica un problema nel sistema. Far con-
trollare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
•L'LDWS non opera quando la spia indicazione/spia luminosa si accende.
AVVERTENZA
•In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un proble-
ma. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•Quando la spia indicazione/spia luminosa si accende mentre si guida il veicolo.
Quando il sistema viene annullato automaticamente, la spia indicazione/spia luminosa si ac-
cende. Normalmente, il sistema viene ripristinato automaticamente e la spia indicazione/spia
luminosa si spegne; tuttavia, se la spia indicazione/spia luminosa rimane accesa, potrebbe es-
serci un problema nel sistema.
•La spia indicazione/spia luminosa non si accende quando l'accensione è commutata su ON.•Usare sempre pneumatici di dimensioni appropriate e della stessa marca, dello stesso tipo e con
lo stesso disegno del battistrada per tutte e quattro le ruote. Inoltre, non utilizzare sullo stesso
veicolo pneumatici con sensibile differenza di usura del battistrada. Se si usano pneumatici
inappropriati come indicato sopra, l'LDWS potrebbe non operare normalmente.
•Quando si usa un ruotino di scorta d'emergenza, il sistema potrebbe non operare normalmente.
NOTA
Se l'area del parabrezza di fronte alla telecamera controllo abbaglianti (FSC) è appannata o
ostruita, la segnalazione luminosa si accende temporaneamente. Se la segnalazione luminosa ri-
mane accesa, potrebbe esserci un problema nel sistema.
(Ambra)
Spia indicazione/spia
luminosa sistema con-
trollo abbaglianti
(Spia indicazione/spia
luminosa sistema
HBC)
*
La spia indicazione/spia luminosa rimane accesa se si verifica un problema nel sistema. Far control-
lare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Au-
torizzato Mazda.
NOTA
Se l'area del parabrezza di fronte alla telecamera controllo abbaglianti (FSC) è appannata o
ostruita, la spia indicazione/spia luminosa si accende temporaneamente. Se la spia indicazione/
spia luminosa si accende, potrebbe esserci un problema al sistema.
Spia indicazione mo-
nitoraggio punto cieco
(Spia indicazione
BSM)
*
Il messaggio viene visualizzato quando si verifica un malfunzionamento nel sistema. Far controllare
il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autoriz-
zato Mazda.
NOTA
Se si percorrono strade poco trafficate per cui i veicoli che i sensori radar devono rilevare sono
rari, il sistema potrebbe andare in pausa. Tuttavia tutto ciò è normale.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-42*Alcuni modelli.
Page 543 of 619

Segnalazione Spia
Indicatore luminoso
monitoraggio punto
cieco OFF (indicatore
luminoso BSM OFF)
*
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un problema.
Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ri-
paratore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•La segnalazione luminosa rimane accesa anche quando il sistema monitoraggio punto cieco (siste-
ma BSM) è operativo.
•La segnalazione luminosa si accende durante la guida.
NOTA
Se si percorrono strade poco trafficate per cui i veicoli che i sensori radar devono rilevare sono
rari, il sistema potrebbe andare in pausa [l'indicatore luminoso monitoraggio punto cieco OFF
(indicatore luminoso BSM OFF) nel quadro strumenti si accende]. Tuttavia tutto ciò è normale.
Spia indicazione tetto
rigido a scomparsa*
Il messaggio viene visualizzato quando si verifica un malfunzionamento nel sistema. Far controllare
il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autoriz-
zato Mazda.
Spia luminosa fari a
LEDQuesta segnalazione luminosa si accende se si verifica un malfunzionamento nei fari a LED. Far
controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ripara-
tore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-43
Page 544 of 619

▼Azione da intraprendere
Intraprendere l'azione appropriata e verificare che la spia luminosa si spenga.
Segnalazione Spia Azione da intraprendere
Spia luminosa
cintura di si-
curezzaLa spia luminosa della cintura di sicurezza si accende
se il sedile del conducente o del passeggero è occupa-
to e la rispettiva cintura di sicurezza non è allacciata
quando l'accensione viene commutata su ON.
Se la cintura di sicurezza del conducente o del pas-
seggero è slacciata (solo se il sedile del passeggero è
occupato) e il veicolo procede a una velocità superio-
re ai 20 km/h, la spia luminosa lampeggia. Dopo un
breve lasso di tempo, la spia luminosa smette di lam-
peggiare e rimane accesa. Se una cintura di sicurezza
rimane slacciata, la spia luminosa riprende a lampeg-
giare per un determinato lasso di tempo.
NOTA
•Se la cintura di sicurezza del conducente o del
passeggero non viene allacciata una volta che la
spia luminosa si è accesa e la velocità del veico-
lo supera i 20 km/h, la spia luminosa ritorna a
lampeggiare.
•(Con sistema di classificazione occupante se-
dile passeggero)
Per consentire il corretto funzionamento del
sensore classificazione occupante sedile passeg-
gero, non mettere cuscini aggiuntivi sul sedile
del passeggero. Il cuscino aggiunto potrebbe in-
terferire nel corretto funzionamento del sensore.
•(Senza sistema di classificazione occupante
sedile passeggero)
•Appoggiare oggetti pesanti sul sedile del pas-
seggero può causare, se il peso dell'oggetto è
sufficiente, l'attivazione della funzione spia
cintura di sicurezza slacciata.
•Per consentire il corretto funzionamento del
sensore destinato a rilevare il peso sul sedile
del passeggero, non mettere cuscini aggiuntivi
sul sedile. Il cuscino aggiunto potrebbe interfe-
rire nel corretto funzionamento del sensore.
•Se il sedile del passeggero è occupato da un
bambino piccolo, la spia luminosa potrebbe non
operare.
Allacciare le cinture di sicurezza.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-44
