2017 MAZDA MODEL MX-5 RF Manuale del proprietario (in Italian)

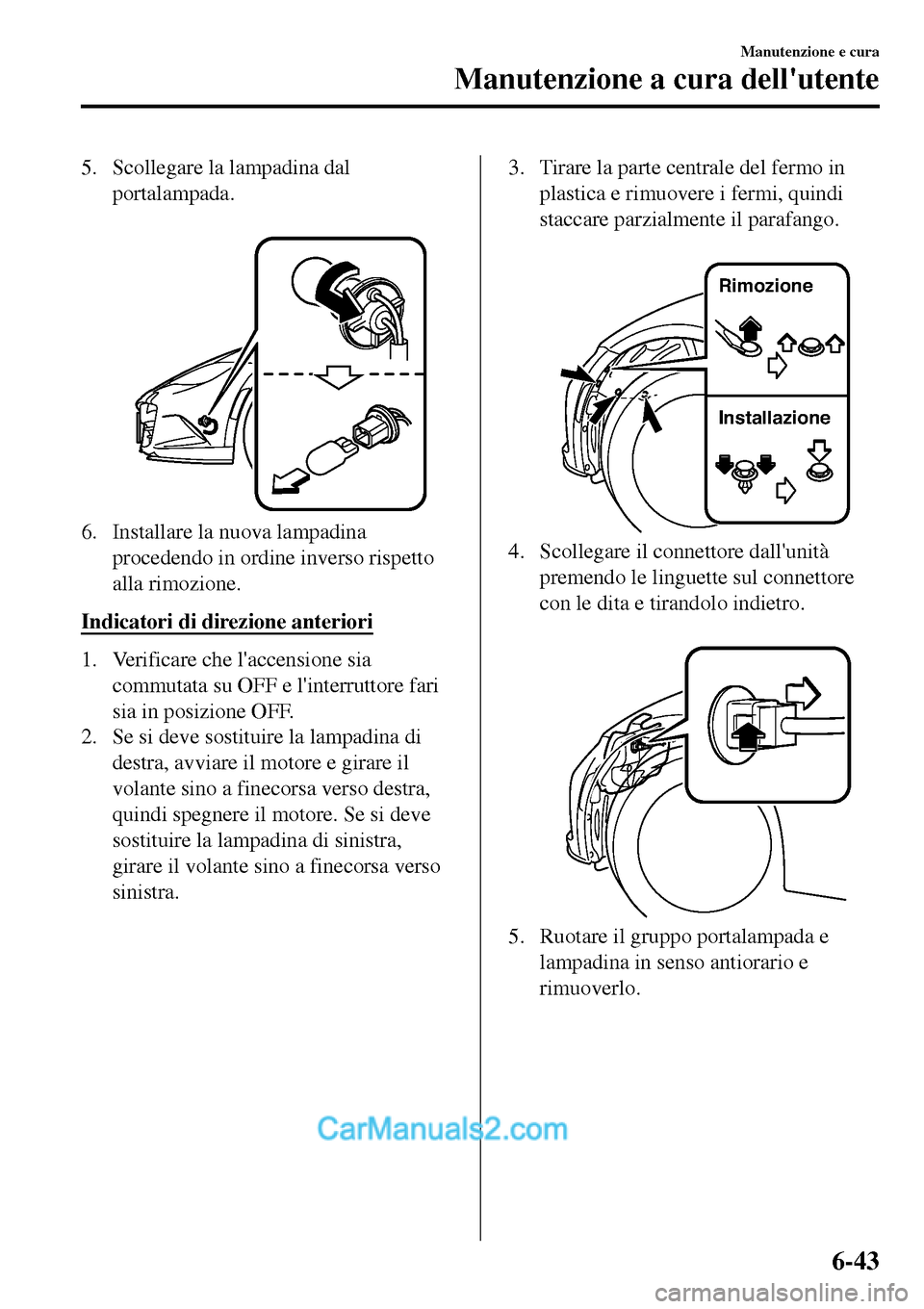

5. Scollegare la lampadina dal
portalampada.

6. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Indicatori di direzione anteriori
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Se si deve sostituire la lampadina di
destra, avviare il motore e girare il
volante sino a finecorsa verso destra,
quindi spegnere il motore. Se si deve
sostituire la lampadina di sinistra,
girare il volante sino a finecorsa verso
sinistra.
3. Tirare la parte centrale del fermo in
plastica e rimuovere i fermi, quindi
staccare parzialmente il parafango.

Rimozione
Installazione
4. Scollegare il connettore dall'unità
premendo le linguette sul connettore
con le dita e tirandolo indietro.

5. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
Manutenzione e cura
Manutenzione a cura dell'utente
6-43

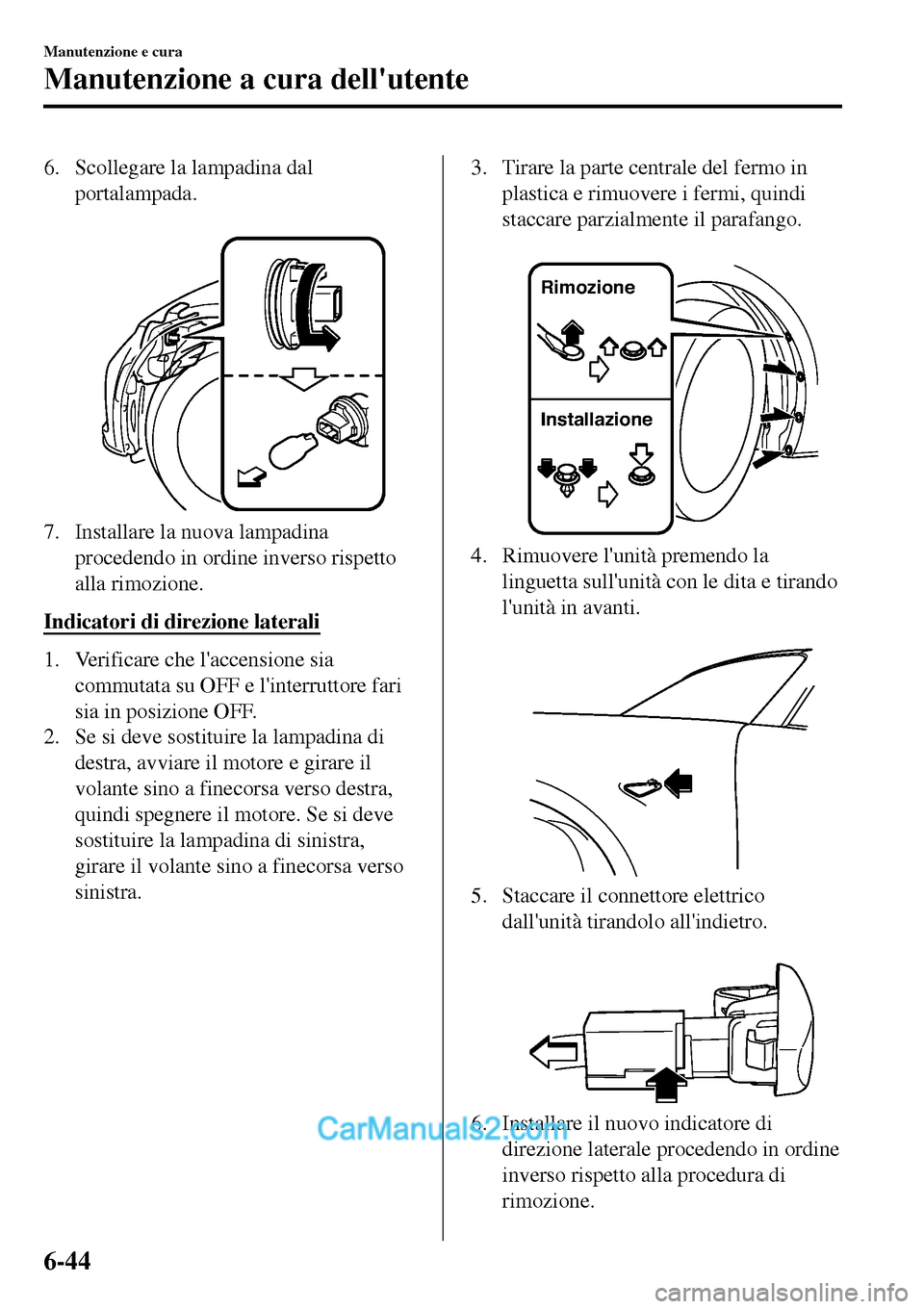

6. Scollegare la lampadina dal
portalampada.

7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Indicatori di direzione laterali
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Se si deve sostituire la lampadina di
destra, avviare il motore e girare il
volante sino a finecorsa verso destra,
quindi spegnere il motore. Se si deve
sostituire la lampadina di sinistra,
girare il volante sino a finecorsa verso
sinistra.
3. Tirare la parte centrale del fermo in
plastica e rimuovere i fermi, quindi
staccare parzialmente il parafango.

Rimozione
Installazione
4. Rimuovere l'unità premendo la
linguetta sull'unità con le dita e tirando
l'unità in avanti.

5. Staccare il connettore elettrico
dall'unità tirandolo all'indietro.

6. Installare il nuovo indicatore di
direzione laterale procedendo in ordine
inverso rispetto alla procedura di
rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
6-44

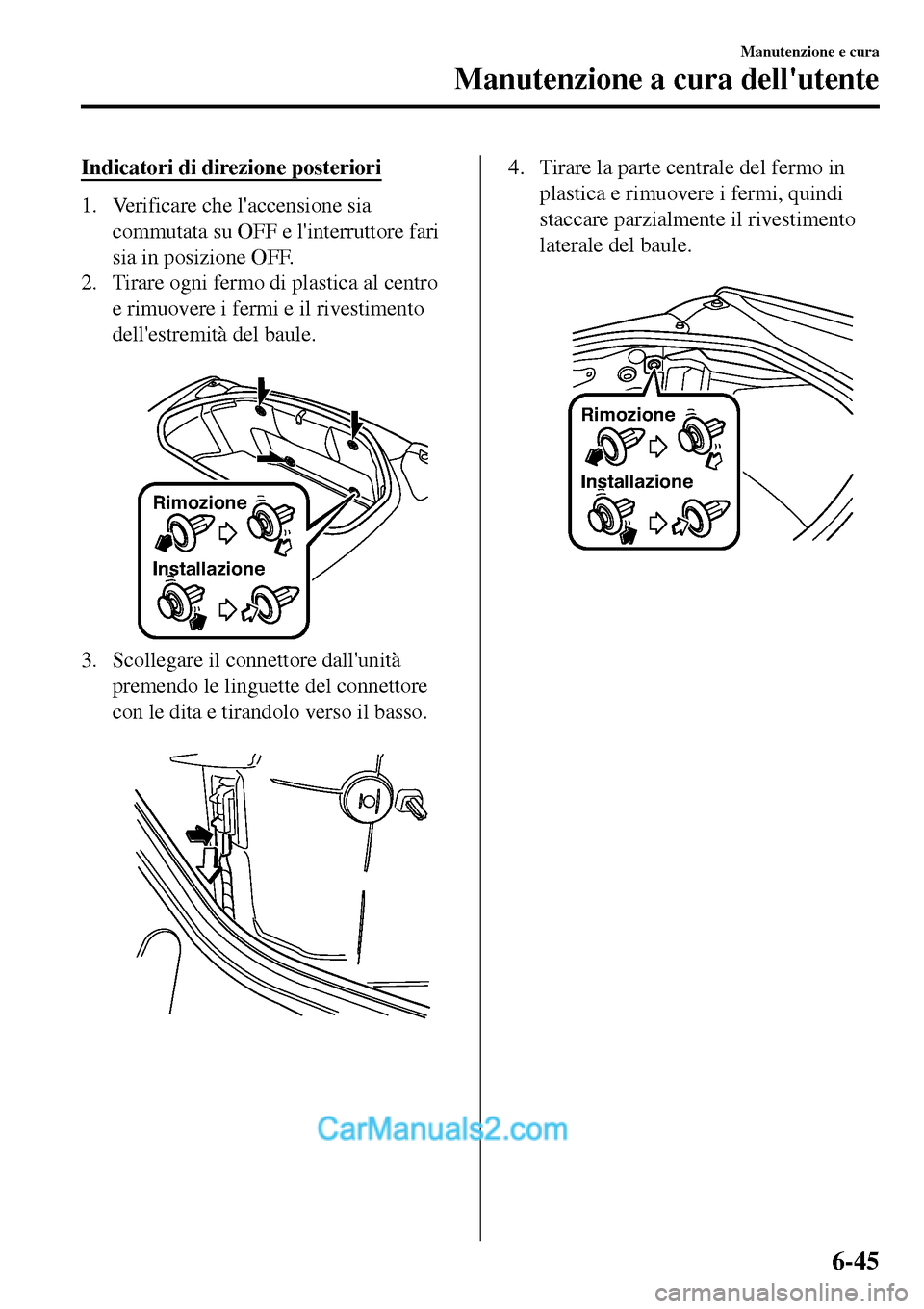

Indicatori di direzione posteriori
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Tirare ogni fermo di plastica al centro
e rimuovere i fermi e il rivestimento
dell'estremità del baule.

Rimozione
Installazione
3. Scollegare il connettore dall'unità
premendo le linguette del connettore
con le dita e tirandolo verso il basso.

4. Tirare la parte centrale del fermo in
plastica e rimuovere i fermi, quindi
staccare parzialmente il rivestimento
laterale del baule.

Rimozione
Installazione
Manutenzione e cura
Manutenzione a cura dell'utente
6-45

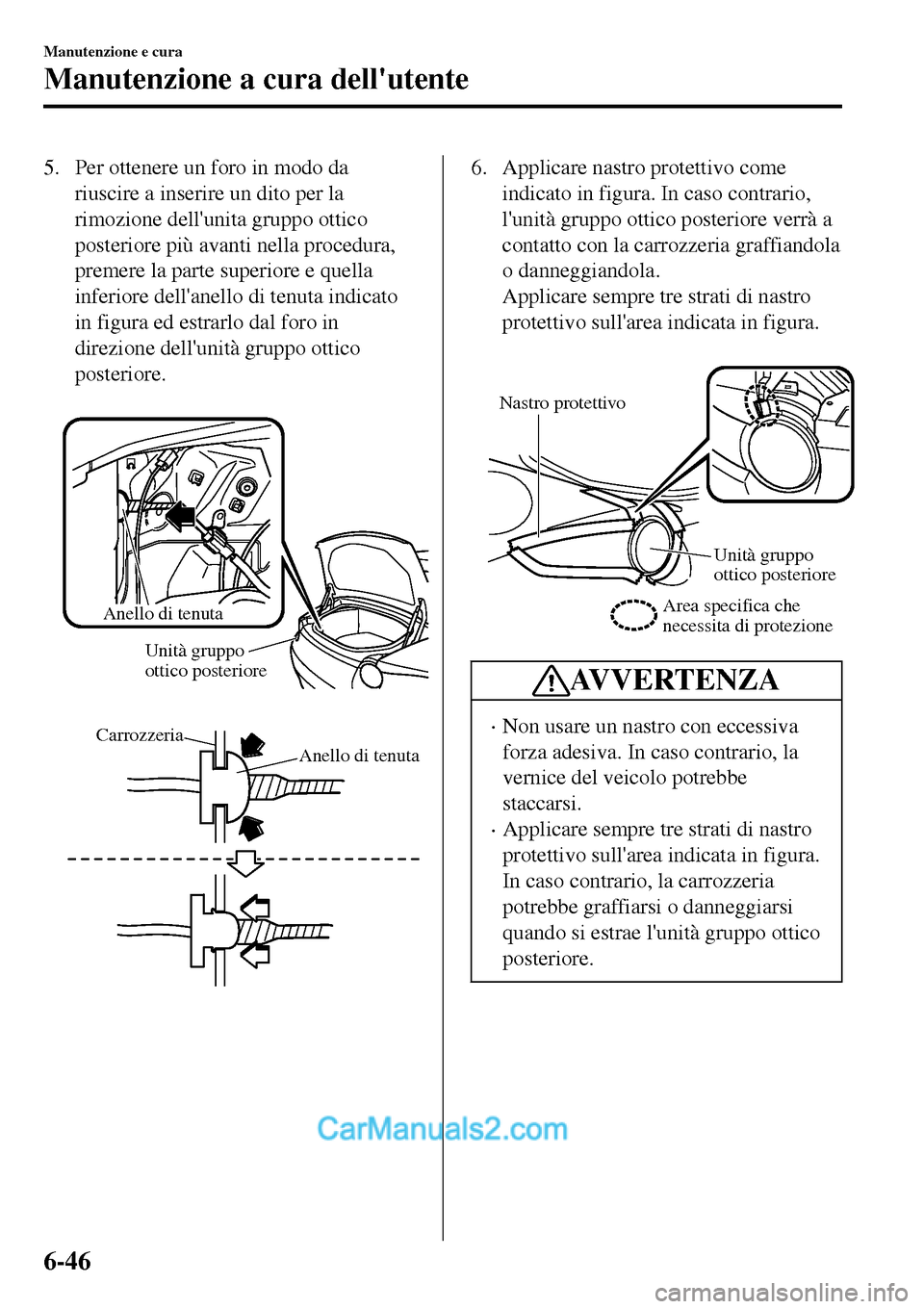

5. Per ottenere un foro in modo da
riuscire a inserire un dito per la
rimozione dell'unita gruppo ottico
posteriore più avanti nella procedura,
premere la parte superiore e quella
inferiore dell'anello di tenuta indicato
in figura ed estrarlo dal foro in
direzione dell'unità gruppo ottico
posteriore.

Anello di tenuta
Unità gruppo
ottico posteriore

Anello di tenuta Carrozzeria
6. Applicare nastro protettivo come
indicato in figura. In caso contrario,
l'unità gruppo ottico posteriore verrà a
contatto con la carrozzeria graffiandola
o danneggiandola.
Applicare sempre tre strati di nastro
protettivo sull'area indicata in figura.

Nastro protettivo
Unità gruppo
ottico posteriore
Area specifica che
necessita di protezione
AVVERTENZA
•Non usare un nastro con eccessiva
forza adesiva. In caso contrario, la
vernice del veicolo potrebbe
staccarsi.
•Applicare sempre tre strati di nastro
protettivo sull'area indicata in figura.
In caso contrario, la carrozzeria
potrebbe graffiarsi o danneggiarsi
quando si estrae l'unità gruppo ottico
posteriore.
Manutenzione e cura
Manutenzione a cura dell'utente
6-46

7. Rimuovere la vite e il dado.

8. Per rimuovere l'unità gruppo ottico
posteriore, inserire il dito all'interno
della cuffia e nel foro dal quale è stato
rimosso l'anello di tenuta al Passo 5 e,
mentre si tiene il trasparente della luce
(parte arrotondata) del gruppo ottico
posteriore con la mano, premere l'unità
gruppo ottico posteriore fino a quando
il gancio si stacca dal fermaglio.

Unità gruppo ottico posteriore Gancio
Foro d'installazione
anello di tenuta
9. Una volta staccato il gancio, estrarre
l'unità gruppo ottico posteriore in
direzione della freccia e rimuoverla.

Foro d'installazione anello di tenutaFermaglio
GancioUnità gruppo
ottico posteriore
AVVERTENZA
Estrarre con cautela l'unità gruppo
ottico posteriore quando la si rimuove
dalla carrozzeria.
Il cablaggio potrebbe danneggiarsi se
l'unità gruppo ottico posteriore viene
estratta con forza.
10. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
11. Scollegare la lampadina dal
portalampada.

Manutenzione e cura
Manutenzione a cura dell'utente
6-47

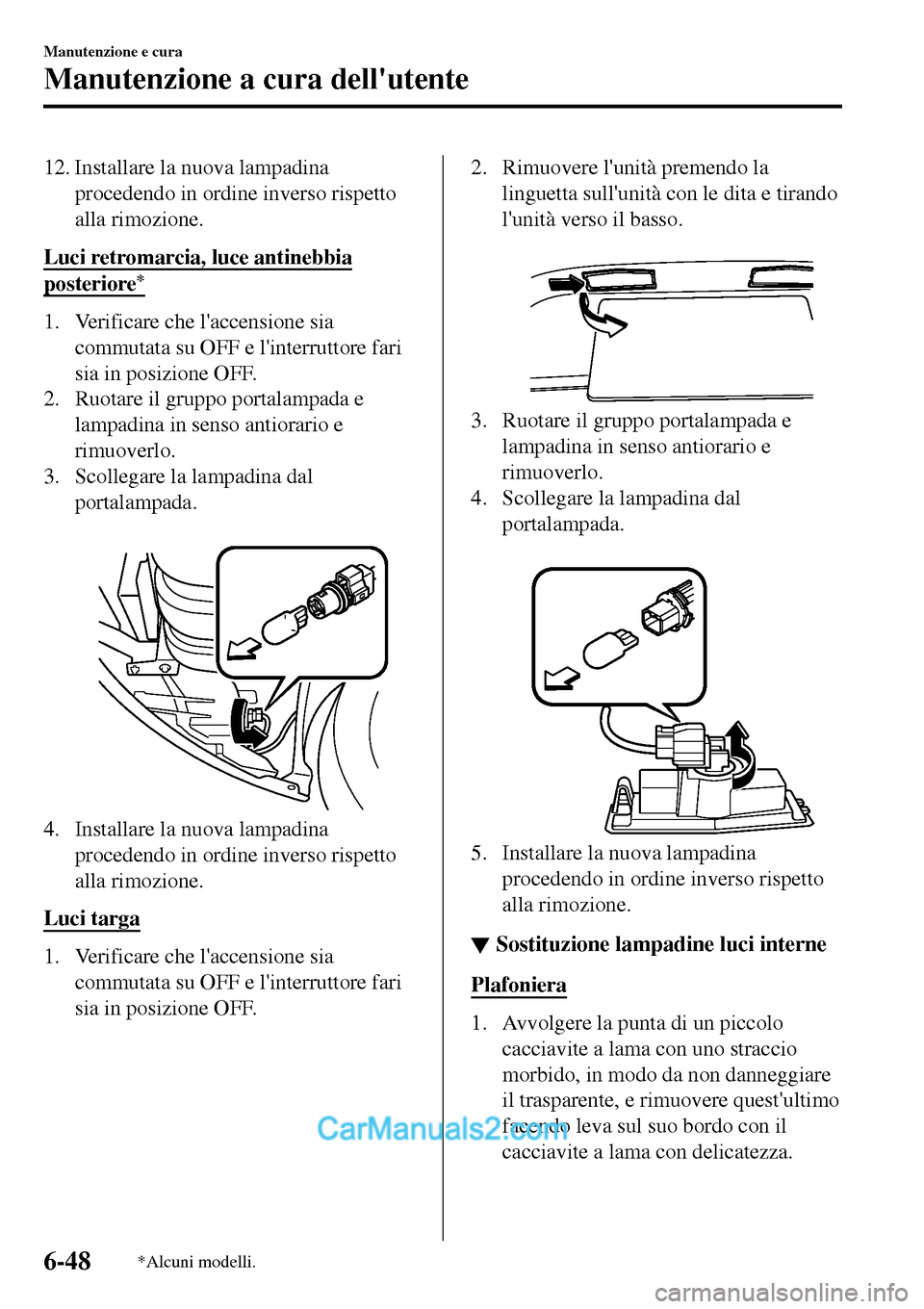

12. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci retromarcia, luce antinebbia
posteriore*
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
3. Scollegare la lampadina dal
portalampada.

4. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci targa
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Rimuovere l'unità premendo la
linguetta sull'unità con le dita e tirando
l'unità verso il basso.

3. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
4. Scollegare la lampadina dal
portalampada.

5. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
▼▼Sostituzione lampadine luci interne
Plafoniera
1. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il trasparente, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.
Manutenzione e cura
Manutenzione a cura dell'utente
6-48*Alcuni modelli.

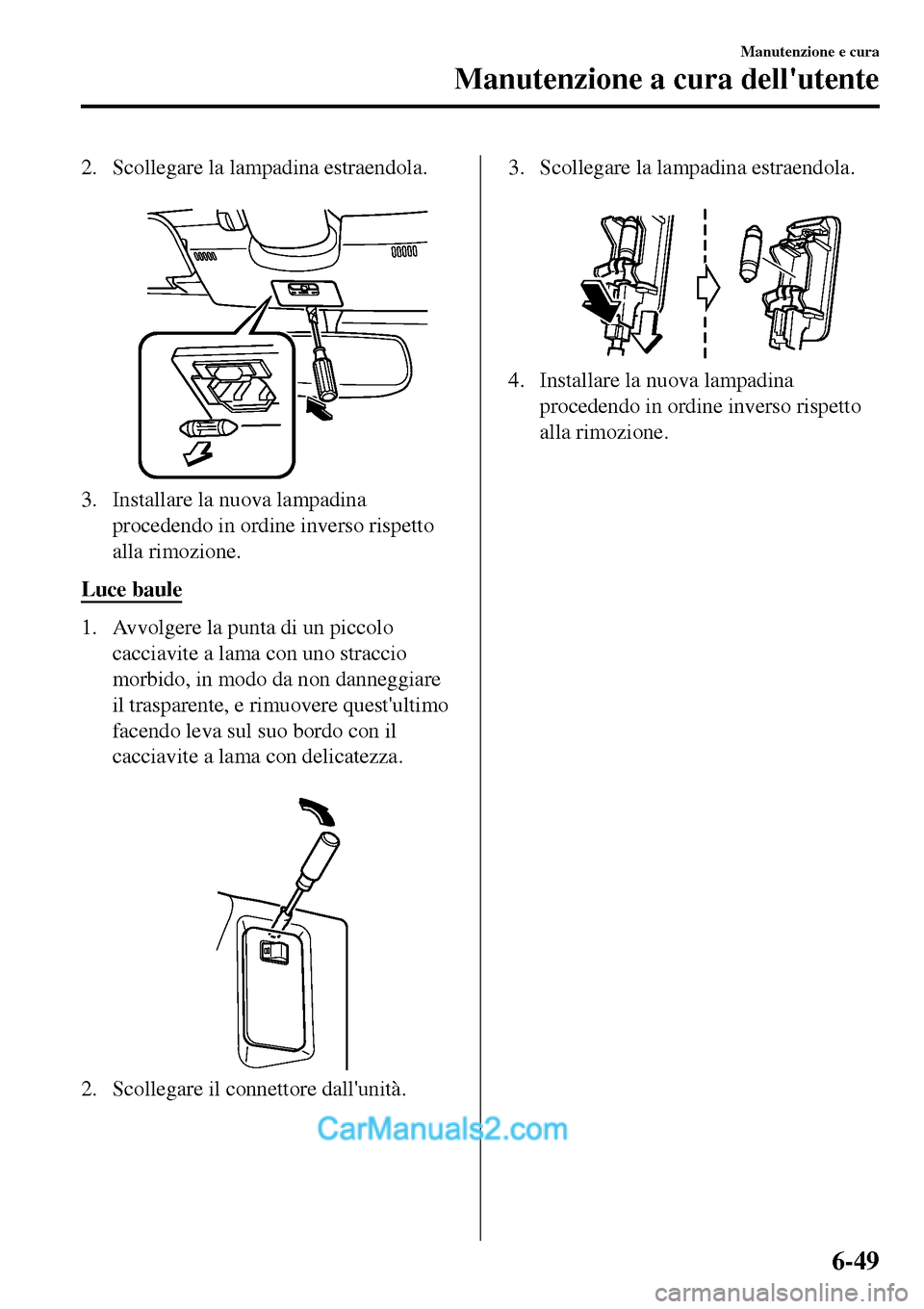

2. Scollegare la lampadina estraendola.

3. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luce baule
1. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il trasparente, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.

2. Scollegare il connettore dall'unità.
3. Scollegare la lampadina estraendola.

4. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
6-49

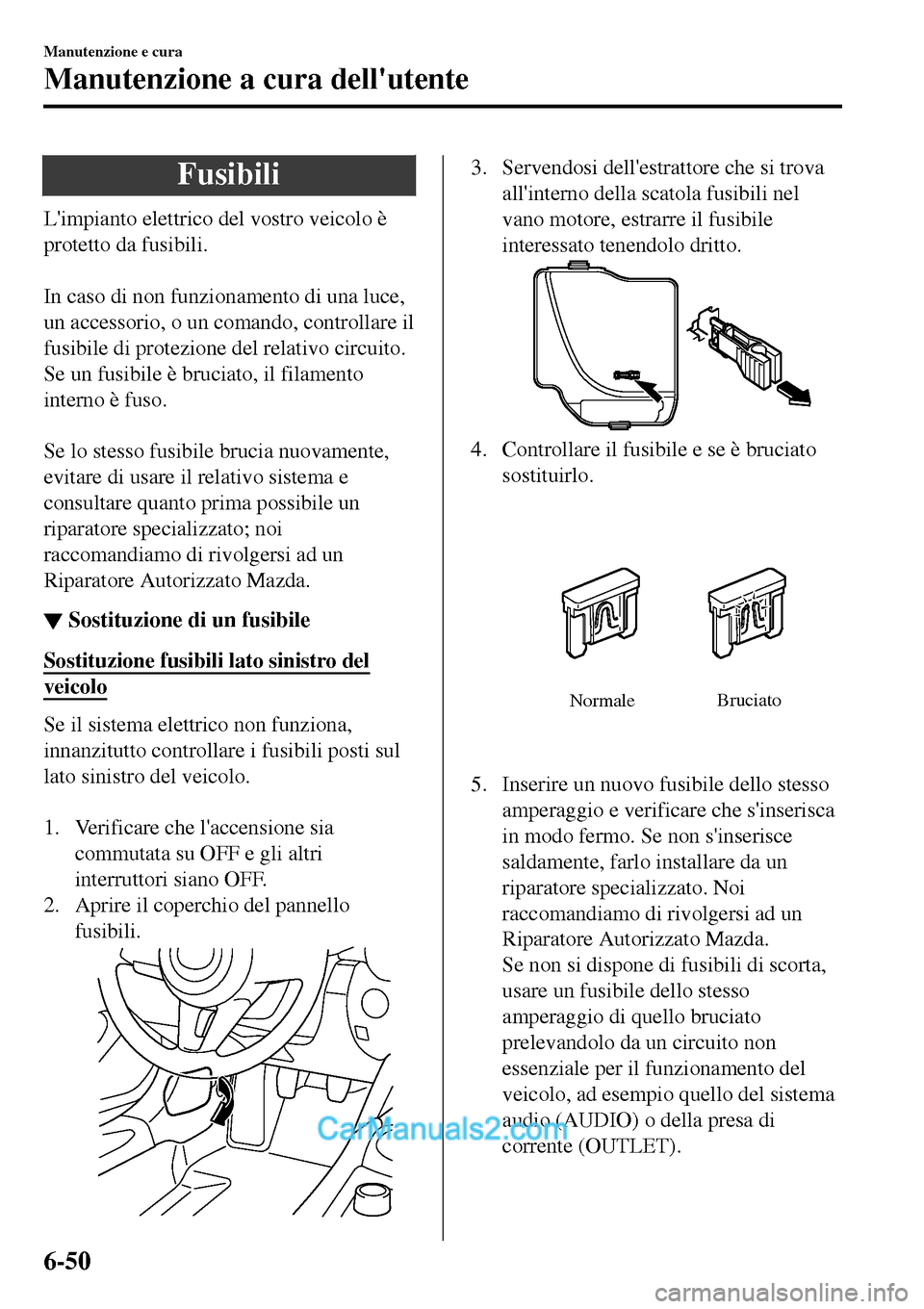

Fusibili
L'impianto elettrico del vostro veicolo è
protetto da fusibili.

In caso di non funzionamento di una luce,
un accessorio, o un comando, controllare il
fusibile di protezione del relativo circuito.
Se un fusibile è bruciato, il filamento
interno è fuso.

Se lo stesso fusibile brucia nuovamente,
evitare di usare il relativo sistema e
consultare quanto prima possibile un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
▼Sostituzione di un fusibile
Sostituzione fusibili lato sinistro del
veicolo
Se il sistema elettrico non funziona,
innanzitutto controllare i fusibili posti sul
lato sinistro del veicolo.

1. Verificare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Aprire il coperchio del pannello
fusibili.
3. Servendosi dell'estrattore che si trova
all'interno della scatola fusibili nel
vano motore, estrarre il fusibile
interessato tenendolo dritto.
4. Controllare il fusibile e se è bruciato
sostituirlo.
NormaleBruciato
5. Inserire un nuovo fusibile dello stesso
amperaggio e verificare che s'inserisca
in modo fermo. Se non s'inserisce
saldamente, farlo installare da un
riparatore specializzato. Noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Se non si dispone di fusibili di scorta,
usare un fusibile dello stesso
amperaggio di quello bruciato
prelevandolo da un circuito non
essenziale per il funzionamento del
veicolo, ad esempio quello del sistema
audio (AUDIO) o della presa di
corrente (OUTLET).
