Page 529 of 619

Descrizione delle modalità
di traino
Si raccomanda di far eseguire il traino
unicamente da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda o ad un
servizio di carro-attrezzi.
Per prevenire possibili danneggiamenti, il
veicolo deve essere sollevato e trainato in
modo appropriato. Attenersi alle
disposizioni di legge nazionali e locali.
Solitamente il veicolo deve essere trainato
con le ruote motrici (ruote posteriori)
staccate da terra. Se a causa dei danni o di
altre circostanze questo non è possibile,
usare un carrello.
Carrello
Quando il veicolo viene trainato con le
ruote posteriori a contatto del terreno,
rilasciare il freno di stazionamento.
AVVERTENZA
•Non trainare il veicolo contromarcia
con le ruote motrici a contatto del
terreno. Così facendo si potrebbe
danneggiare internamente il cambio.
•Per il traino, non servirsi di mezzi
che utilizzano ganci di sollevamento.
Si potrebbe danneggiare il veicolo.
Usare veicoli muniti di carrello per le
ruote o di pianale.
Se si è in emergenza e non sono
disponibili mezzi di traino, il veicolo può
venire trainato con tutte e quattro le ruote
appoggiate a terra usando il gancio di
traino situato sul davanti del veicolo.
Trainare il veicolo unicamente su strade
pavimentate, per brevi distanze, e a
velocità moderata.
In caso di guasto
Traino di emergenza
7-29
Page 530 of 619
AVVERTENZA
Quando si traina il veicolo con tutte le
ruote a contatto del terreno attenersi
alle istruzioni riportate di seguito.
•Portare il cambio in folle (cambio
manuale) o in posizione N (cambio
automatico).
•Commutare l'accensione su ACC.
•Rilasciare il freno di stazionamento.
Tenere presente che a motore spento il
servofreno e il servosterzo non
funzionano.
Ganci di traino
AVVERTENZA
•L'occhiello di traino deve essere
usato solo in situazioni di emergenza
(per esempio per togliere il veicolo
da un fosso o liberarlo dalla neve).
•Quando si usano gli occhielli di
traino, il cavo o la catena devono
sempre stare diritti rispetto
all'occhiello. Non applicare mai forze
laterali.
NOTA
Quando si effettua un traino tramite
catena o cavo, avvolgere un panno
morbido attorno alla catena o al cavo in
vicinanza del paraurti per evitare che
venga danneggiato.
In caso di guasto
Traino di emergenza
7-30
Page 531 of 619
▼Ganci di traino
1. Rimuovere l'occhiello di traino e la
chiave a menaruola dal vano bagagli
(pagina 7-6).
2. Avvolgere un panno morbido attorno
ad un cacciavite a lama o attrezzo
similare in modo da non danneggiare
la vernice del paraurti e aprire il tappo
posto sul paraurti anteriore o
posteriore.
Anteriore
Posteriore
AVVERTENZA
Non usare eccessiva forza per evitare di
danneggiare il tappo o di graffiare la
vernice del paraurti.
NOTA
Rimuovere completamente il tappo e
riporlo in modo da non perderlo.
3. Installare saldamente l'occhiello di
traino usando la chiave a menaruola o
un attrezzo equivalente.
Rivolgersi ad un Riparatore
Autorizzato Mazda.
Anteriore
Chiave a menaruola
Occhiello di traino
Posteriore
Chiave a menaruola
Occhiello di traino
In caso di guasto
Traino di emergenza
7-31
Page 532 of 619
4. Agganciare la fune all'occhiello di
traino.
AVVERTENZA
•Se l'occhiello di traino non è
saldamente serrato, durante il traino
può allentarsi e sganciarsi dal
paraurti del veicolo. Verificare che
l'occhiello di traino sia saldamente
fissato al paraurti.
•Fare attenzione a non danneggiare
l'occhiello di traino, il gancio di
traino, la carrozzeria veicolo o il
sistema cambio quando si traina nelle
seguenti condizioni:
•Non trainare veicoli di peso
maggiore del proprio.
•Non effettuare brusche
accelerazioni per non sollecitare
eccessivamente l'occhiello di traino
e il gancio di traino o la fune.
•Non collegare all'occhiello di
traino e al gancio di traino funi
diverse da quelle specificate.
In caso di guasto
Traino di emergenza
7-32
Page 533 of 619
Se una spia luminosa si accende o lampeggia
Se una spia luminosa si accende/lampeggia, adottare l'azione appropriata per ciascuna
segnalazione luminosa. Se la segnalazione luminosa si spegne non ci sono problemi, tuttavia
se la segnalazione luminosa non si spegne oppure si accende/lampeggia nuovamente,
consultare un Riparatore Autorizzato Mazda.
(Veicoli con audio di tipo B/tipo C)
Il contenuto della segnalazione può essere verificato sul display centrale.
1. Se la spia luminosa si accende, selezionare l'icona
sullo schermo iniziale per
visualizzare lo schermo Applicazioni.
2. Selezionare "Monitoraggio stato veicolo".
3. Selezionare "Guida alle segnalazioni" per visualizzare le segnalazioni correnti.
4. Selezionare la segnalazione applicabile per vederne i dettagli.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-33
Page 534 of 619

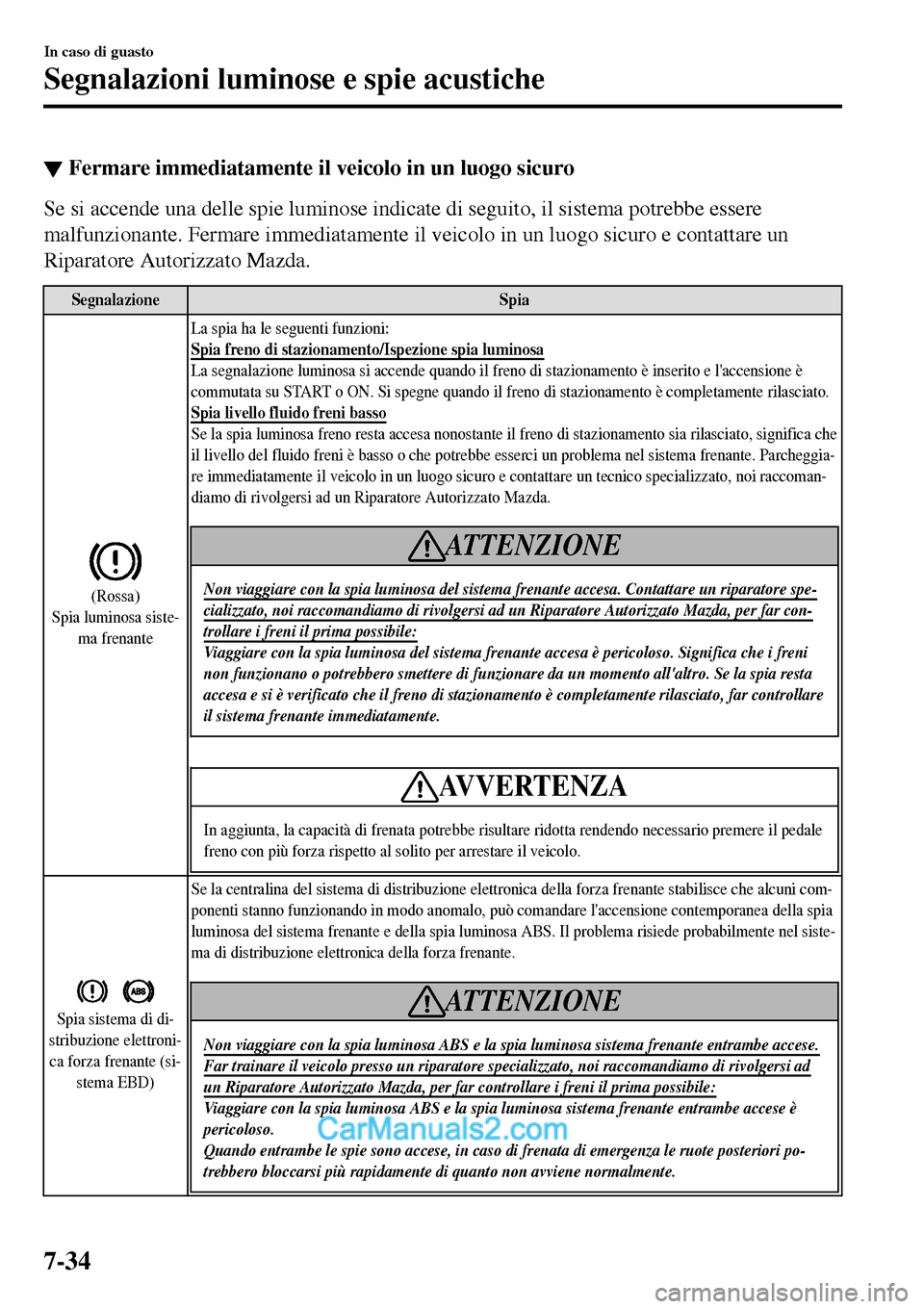

▼Fermare immediatamente il veicolo in un luogo sicuro
Se si accende una delle spie luminose indicate di seguito, il sistema potrebbe essere
malfunzionante. Fermare immediatamente il veicolo in un luogo sicuro e contattare un
Riparatore Autorizzato Mazda.
Segnalazione Spia
(Rossa)
Spia luminosa siste-
ma frenanteLa spia ha le seguenti funzioni:
Spia freno di stazionamento/Ispezione spia luminosa
La segnalazione luminosa si accende quando il freno di stazionamento è inserito e l'accensione è
commutata su START o ON. Si spegne quando il freno di stazionamento è completamente rilasciato.
Spia livello fluido freni basso
Se la spia luminosa freno resta accesa nonostante il freno di stazionamento sia rilasciato, significa che
il livello del fluido freni è basso o che potrebbe esserci un problema nel sistema frenante. Parcheggia-
re immediatamente il veicolo in un luogo sicuro e contattare un tecnico specializzato, noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.
ATTENZIONE
Non viaggiare con la spia luminosa del sistema frenante accesa. Contattare un riparatore spe-cializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, per far con-trollare i freni il prima possibile:Viaggiare con la spia luminosa del sistema frenante accesa è pericoloso. Significa che i freni
non funzionano o potrebbero smettere di funzionare da un momento all'altro. Se la spia resta
accesa e si è verificato che il freno di stazionamento è completamente rilasciato, far controllare
il sistema frenante immediatamente.
AVVERTENZA
In aggiunta, la capacità di frenata potrebbe risultare ridotta rendendo necessario premere il pedale
freno con più forza rispetto al solito per arrestare il veicolo.
Spia sistema di di-
stribuzione elettroni-
ca forza frenante (si-
stema EBD)Se la centralina del sistema di distribuzione elettronica della forza frenante stabilisce che alcuni com-
ponenti stanno funzionando in modo anomalo, può comandare l'accensione contemporanea della spia
luminosa del sistema frenante e della spia luminosa ABS. Il problema risiede probabilmente nel siste-
ma di distribuzione elettronica della forza frenante.ATTENZIONE
Non viaggiare con la spia luminosa ABS e la spia luminosa sistema frenante entrambe accese.Far trainare il veicolo presso un riparatore specializzato, noi raccomandiamo di rivolgersi adun Riparatore Autorizzato Mazda, per far controllare i freni il prima possibile:Viaggiare con la spia luminosa ABS e la spia luminosa sistema frenante entrambe accese è
pericoloso.
Quando entrambe le spie sono accese, in caso di frenata di emergenza le ruote posteriori po-
trebbero bloccarsi più rapidamente di quanto non avviene normalmente.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-34
Page 535 of 619

Segnalazione Spia
Spia indicazione/spia
luminosa sistema di
caricaSe la spia luminosa si accende durante la marcia, significa che c'è un guasto nell'alternatore o nel
sistema di carica.
Accostare e parcheggiare fuori dal traffico. Consultare un riparatore specializzato; noi raccomandia-
mo di rivolgersi ad un Riparatore Autorizzato Mazda.
AVVERTENZA
Non proseguire il viaggio quando si accende la spia luminosa del sistema di carica in quanto il
motore potrebbe spegnersi all'improvviso.
Spia luminosa olio
motoreQuesta spia luminosa indica che la pressione dell'olio motore è bassa.
AVVERTENZA
Non tenere acceso il motore se la pressione dell'olio è bassa. Altrimenti il motore potrebbe subire
gravi danni.
Se si accende la segnalazione luminosa o se la spia indicazione viene visualizzata durante la guida:
1. Accostare e parcheggiare fuori dal traffico su una superficie in piano.
2. Spegnere il motore ed attendere 5 minuti per consentire all'olio di ritornare nella coppa.
3. Controllare il livello dell'olio motore 6-22. Se è basso, aggiungere la quantità di olio motore ap-
propriata avendo cura di non eccedere.
AVVERTENZA
Non tenere acceso il motore se il livello dell'olio è basso. Altrimenti il motore potrebbe subire
gravi danni.
4. Avviare il motore e controllare la spia luminosa.
Se la segnalazione luminosa resta accesa nonostante il livello dell'olio sia normale o sia stato rabboc-
cato, spegnere immediatamente il motore e far trainare il veicolo presso un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-35
Page 536 of 619

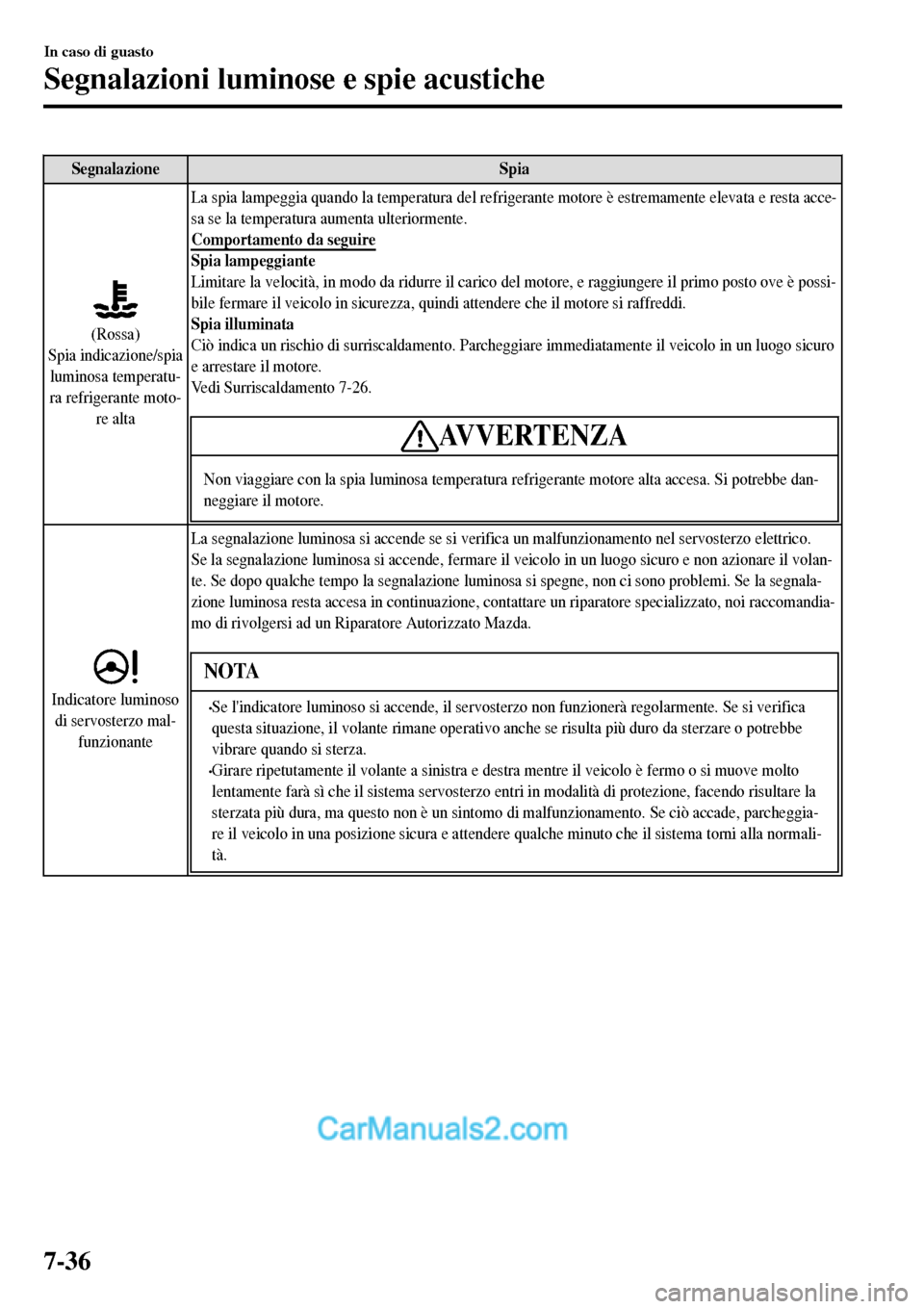

Segnalazione Spia
(Rossa)
Spia indicazione/spia
luminosa temperatu-
ra refrigerante moto-
re altaLa spia lampeggia quando la temperatura del refrigerante motore è estremamente elevata e resta acce-
sa se la temperatura aumenta ulteriormente.
Comportamento da seguire
Spia lampeggiante
Limitare la velocità, in modo da ridurre il carico del motore, e raggiungere il primo posto ove è possi-
bile fermare il veicolo in sicurezza, quindi attendere che il motore si raffreddi.
Spia illuminata
Ciò indica un rischio di surriscaldamento. Parcheggiare immediatamente il veicolo in un luogo sicuro
e arrestare il motore.
Vedi Surriscaldamento 7-26.
AVVERTENZA
Non viaggiare con la spia luminosa temperatura refrigerante motore alta accesa. Si potrebbe dan-
neggiare il motore.
Indicatore luminoso
di servosterzo mal-
funzionanteLa segnalazione luminosa si accende se si verifica un malfunzionamento nel servosterzo elettrico.
Se la segnalazione luminosa si accende, fermare il veicolo in un luogo sicuro e non azionare il volan-
te. Se dopo qualche tempo la segnalazione luminosa si spegne, non ci sono problemi. Se la segnala-
zione luminosa resta accesa in continuazione, contattare un riparatore specializzato, noi raccomandia-
mo di rivolgersi ad un Riparatore Autorizzato Mazda.
NOTA
•Se l'indicatore luminoso si accende, il servosterzo non funzionerà regolarmente. Se si verifica
questa situazione, il volante rimane operativo anche se risulta più duro da sterzare o potrebbe
vibrare quando si sterza.
•Girare ripetutamente il volante a sinistra e destra mentre il veicolo è fermo o si muove molto
lentamente farà sì che il sistema servosterzo entri in modalità di protezione, facendo risultare la
sterzata più dura, ma questo non è un sintomo di malfunzionamento. Se ciò accade, parcheggia-
re il veicolo in una posizione sicura e attendere qualche minuto che il sistema torni alla normali-
tà.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-36
