2017 MAZDA MODEL MX-5 RF Manuale del proprietario (in Italian)

11. Commutare l'accensione su OFF.
12. Rimuovere il frangivento.

Frangivento
13. Staccare parzialmente il coperchio sul
lato destro dal centro del veicolo.

14. Estrarre il tappo e rilasciare il blocco
baule.
Dopo aver attuato lo sblocco di
emergenza, far controllare quanto
prima possibile il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
AVVERTENZA
Non tirare la vite quando si tira il tappo.
Altrimenti, la vite potrebbe cadere e
andare persa.
Il tetto non funziona elettricamente
1. Se installata, rimuovere l'antenna.
Vedi Antenna a pagina 5-14.
2. Sollevare a mano il tetto posteriore.
Vedi Quando non si riesce a chiudere il
tetto a pagina 7-63.
3. Rimuovere i fermagli sul lato destro
del veicolo.

In caso di guasto
Quando non si riesce ad aprire il cofano baule
7-61

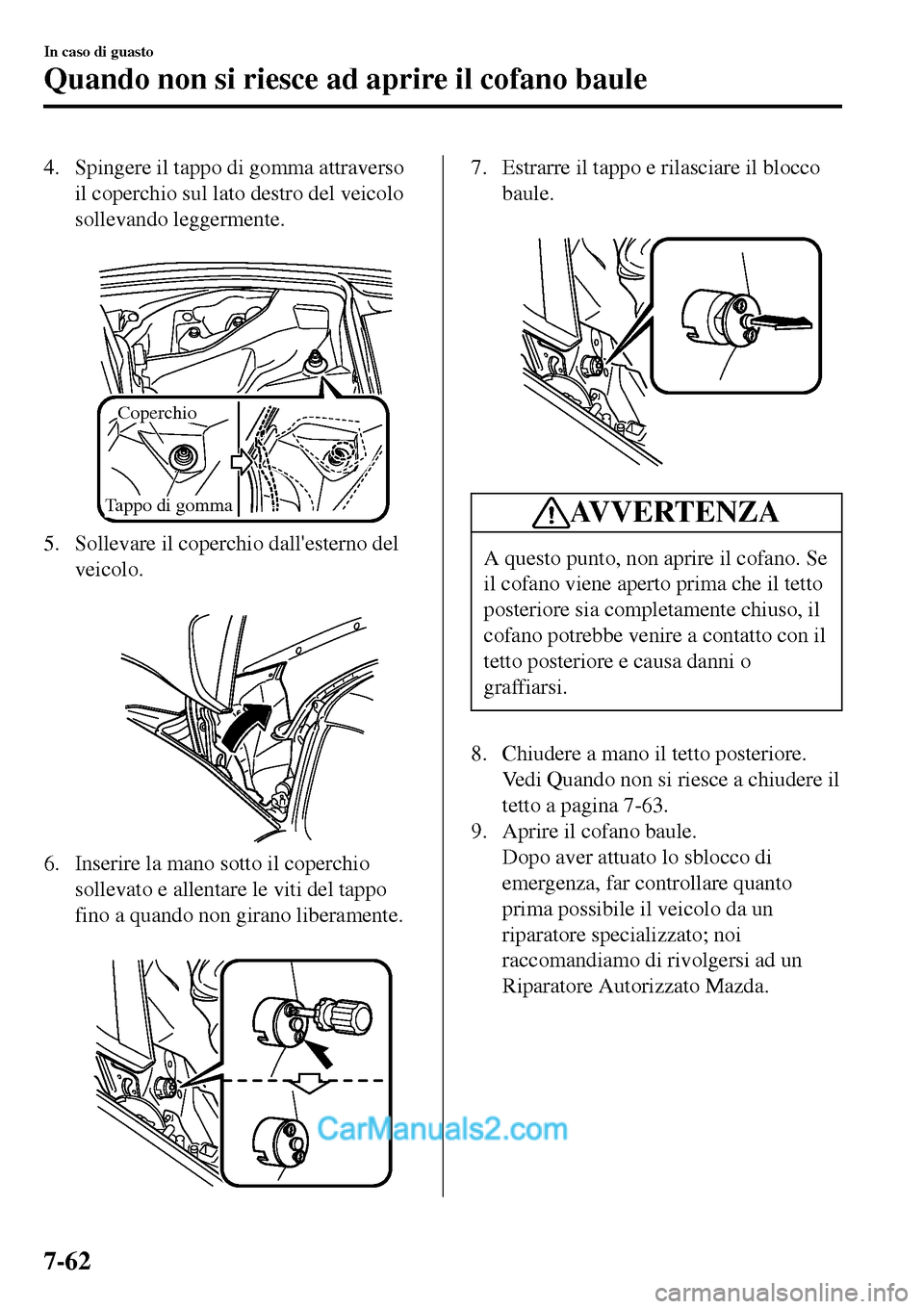

4. Spingere il tappo di gomma attraverso
il coperchio sul lato destro del veicolo
sollevando leggermente.

Coperchio
Tappo di gomma
5. Sollevare il coperchio dall'esterno del
veicolo.

6. Inserire la mano sotto il coperchio
sollevato e allentare le viti del tappo
fino a quando non girano liberamente.

7. Estrarre il tappo e rilasciare il blocco
baule.

AVVERTENZA
A questo punto, non aprire il cofano. Se
il cofano viene aperto prima che il tetto
posteriore sia completamente chiuso, il
cofano potrebbe venire a contatto con il
tetto posteriore e causa danni o
graffiarsi.
8. Chiudere a mano il tetto posteriore.
Vedi Quando non si riesce a chiudere il
tetto a pagina 7-63.
9. Aprire il cofano baule.
Dopo aver attuato lo sblocco di
emergenza, far controllare quanto
prima possibile il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
In caso di guasto
Quando non si riesce ad aprire il cofano baule
7-62

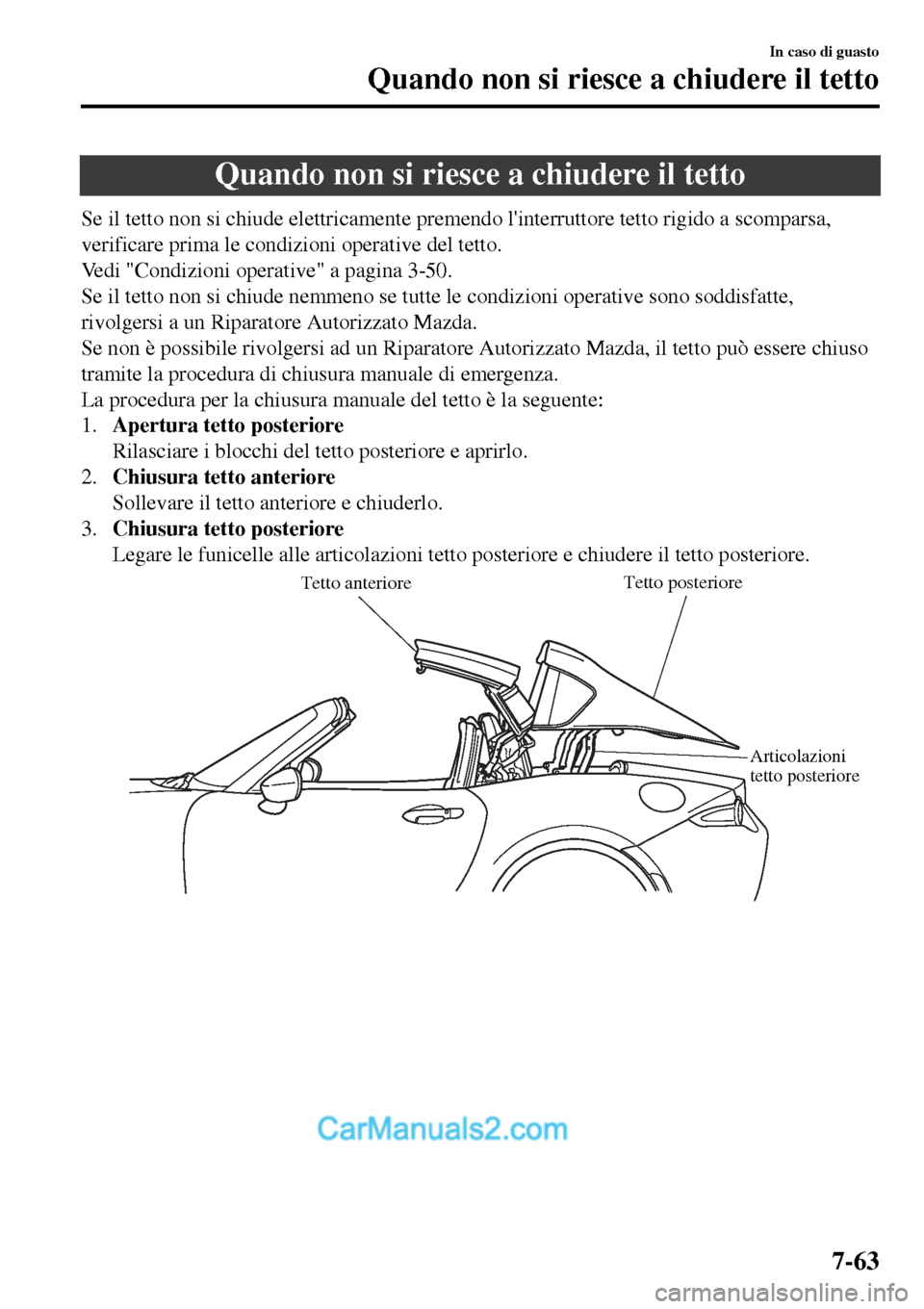

Quando non si riesce a chiudere il tetto
Se il tetto non si chiude elettricamente premendo l'interruttore tetto rigido a scomparsa,
verificare prima le condizioni operative del tetto.
Vedi "Condizioni operative" a pagina 3-50.
Se il tetto non si chiude nemmeno se tutte le condizioni operative sono soddisfatte,
rivolgersi a un Riparatore Autorizzato Mazda.
Se non è possibile rivolgersi ad un Riparatore Autorizzato Mazda, il tetto può essere chiuso
tramite la procedura di chiusura manuale di emergenza.
La procedura per la chiusura manuale del tetto è la seguente:
1.Apertura tetto posteriore
Rilasciare i blocchi del tetto posteriore e aprirlo.
2.Chiusura tetto anteriore
Sollevare il tetto anteriore e chiuderlo.
3.Chiusura tetto posteriore
Legare le funicelle alle articolazioni tetto posteriore e chiudere il tetto posteriore.
Tetto anterioreTetto posteriore
Articolazioni
tetto posteriore
In caso di guasto
Quando non si riesce a chiudere il tetto
7-63

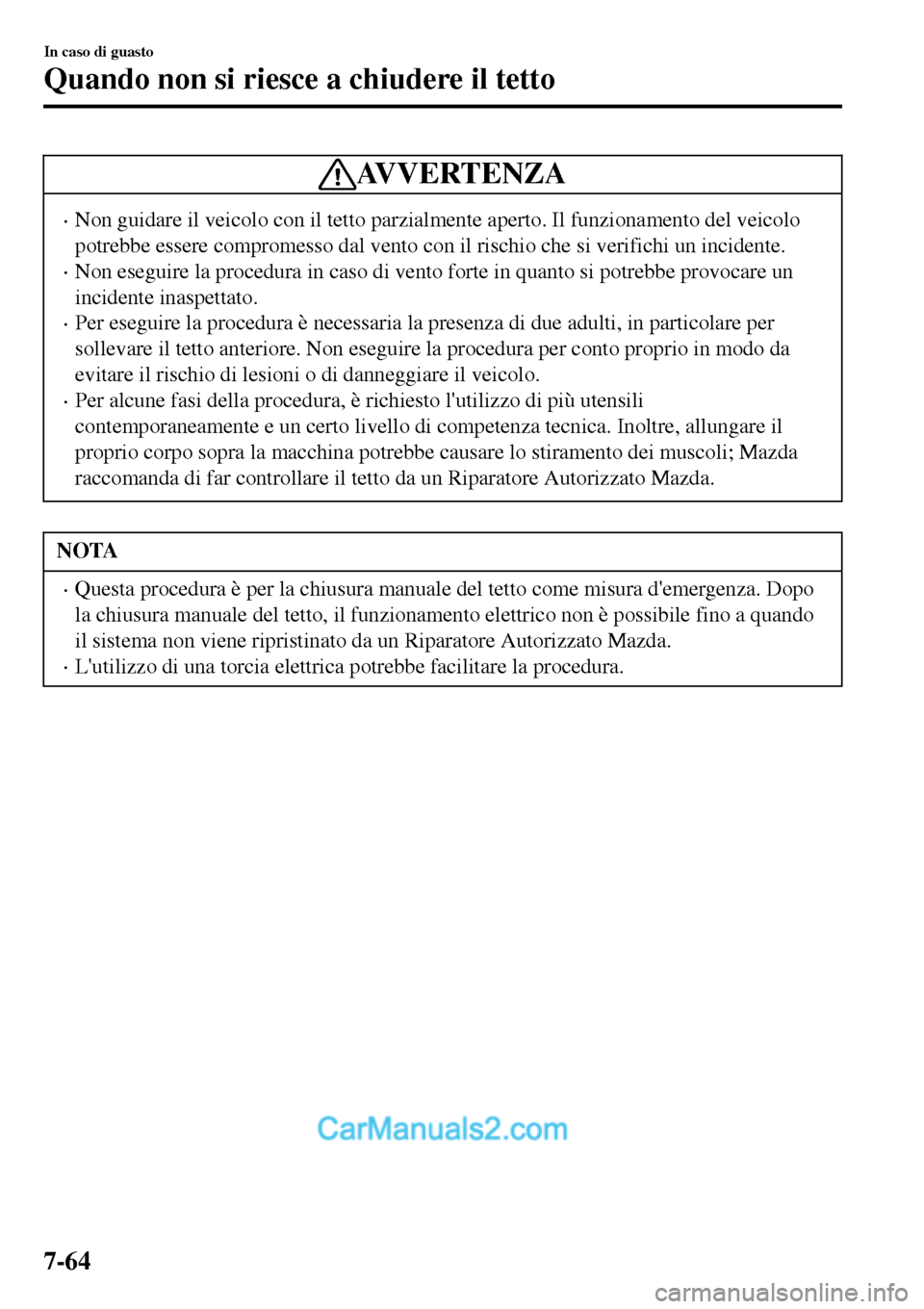

AVVERTENZA
•Non guidare il veicolo con il tetto parzialmente aperto. Il funzionamento del veicolo
potrebbe essere compromesso dal vento con il rischio che si verifichi un incidente.
•Non eseguire la procedura in caso di vento forte in quanto si potrebbe provocare un
incidente inaspettato.
•Per eseguire la procedura è necessaria la presenza di due adulti, in particolare per
sollevare il tetto anteriore. Non eseguire la procedura per conto proprio in modo da
evitare il rischio di lesioni o di danneggiare il veicolo.
•Per alcune fasi della procedura, è richiesto l'utilizzo di più utensili
contemporaneamente e un certo livello di competenza tecnica. Inoltre, allungare il
proprio corpo sopra la macchina potrebbe causare lo stiramento dei muscoli; Mazda
raccomanda di far controllare il tetto da un Riparatore Autorizzato Mazda.
NOTA
•Questa procedura è per la chiusura manuale del tetto come misura d'emergenza. Dopo
la chiusura manuale del tetto, il funzionamento elettrico non è possibile fino a quando
il sistema non viene ripristinato da un Riparatore Autorizzato Mazda.
•L'utilizzo di una torcia elettrica potrebbe facilitare la procedura.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-64

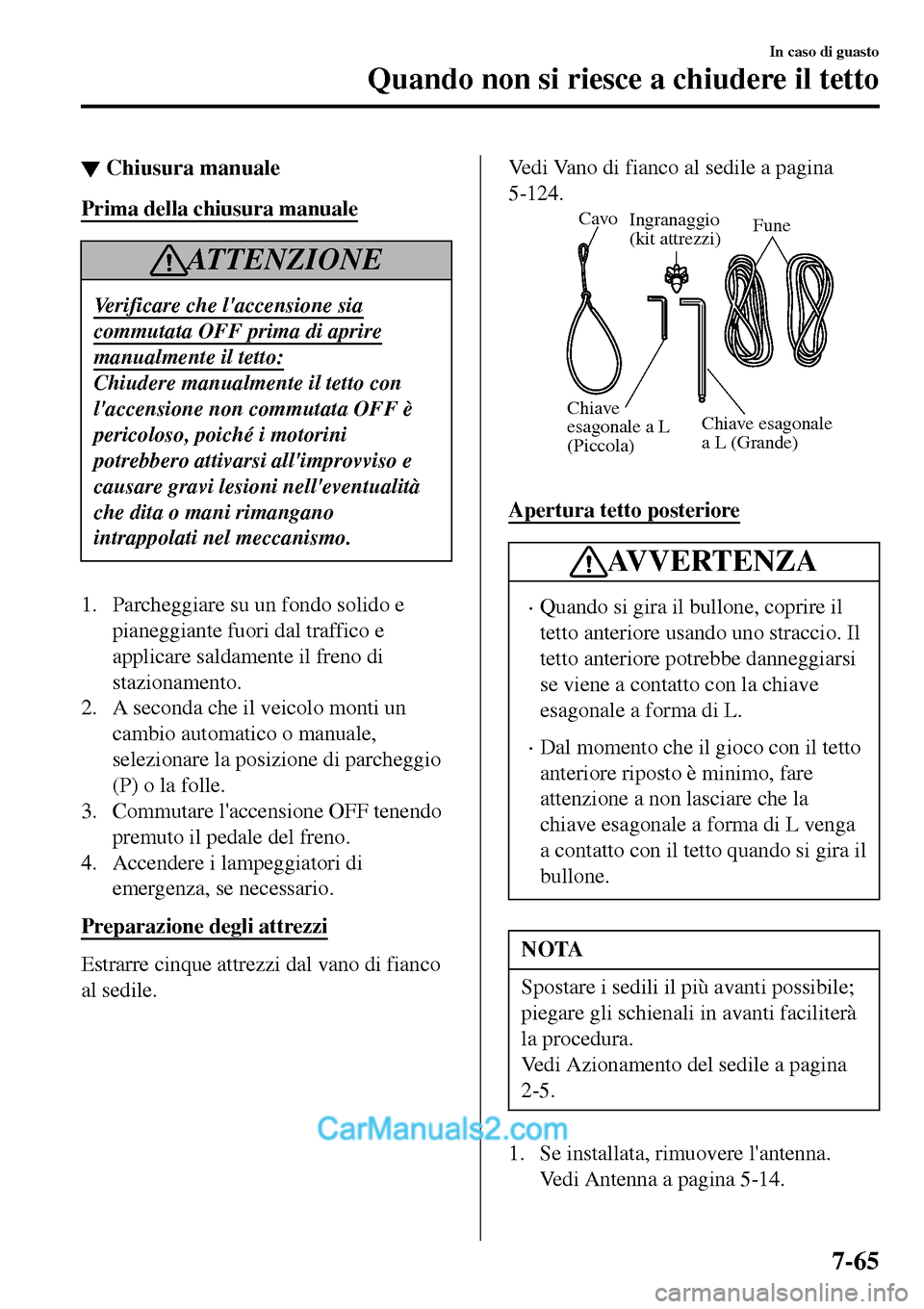

▼Chiusura manuale
Prima della chiusura manuale
AT T E N Z I O N E
Verificare che l'accensione sia
commutata OFF prima di aprire
manualmente il tetto:
Chiudere manualmente il tetto con
l'accensione non commutata OFF è
pericoloso, poiché i motorini
potrebbero attivarsi all'improvviso e
causare gravi lesioni nell'eventualità
che dita o mani rimangano
intrappolati nel meccanismo.
1. Parcheggiare su un fondo solido e
pianeggiante fuori dal traffico e
applicare saldamente il freno di
stazionamento.
2. A seconda che il veicolo monti un
cambio automatico o manuale,
selezionare la posizione di parcheggio
(P) o la folle.
3. Commutare l'accensione OFF tenendo
premuto il pedale del freno.
4. Accendere i lampeggiatori di
emergenza, se necessario.
Preparazione degli attrezzi
Estrarre cinque attrezzi dal vano di fianco
al sedile.
Vedi Vano di fianco al sedile a pagina
5-124.
Cavo
Ingranaggio
(kit attrezzi)Fune
Chiave
esagonale a L
(Piccola)Chiave esagonale
a L (Grande)
Apertura tetto posteriore
AVVERTENZA
•Quando si gira il bullone, coprire il
tetto anteriore usando uno straccio. Il
tetto anteriore potrebbe danneggiarsi
se viene a contatto con la chiave
esagonale a forma di L.
•Dal momento che il gioco con il tetto
anteriore riposto è minimo, fare
attenzione a non lasciare che la
chiave esagonale a forma di L venga
a contatto con il tetto quando si gira il
bullone.
NOTA
Spostare i sedili il più avanti possibile;
piegare gli schienali in avanti faciliterà
la procedura.
Vedi Azionamento del sedile a pagina
2-5.
1. Se installata, rimuovere l'antenna.
Vedi Antenna a pagina 5-14.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-65

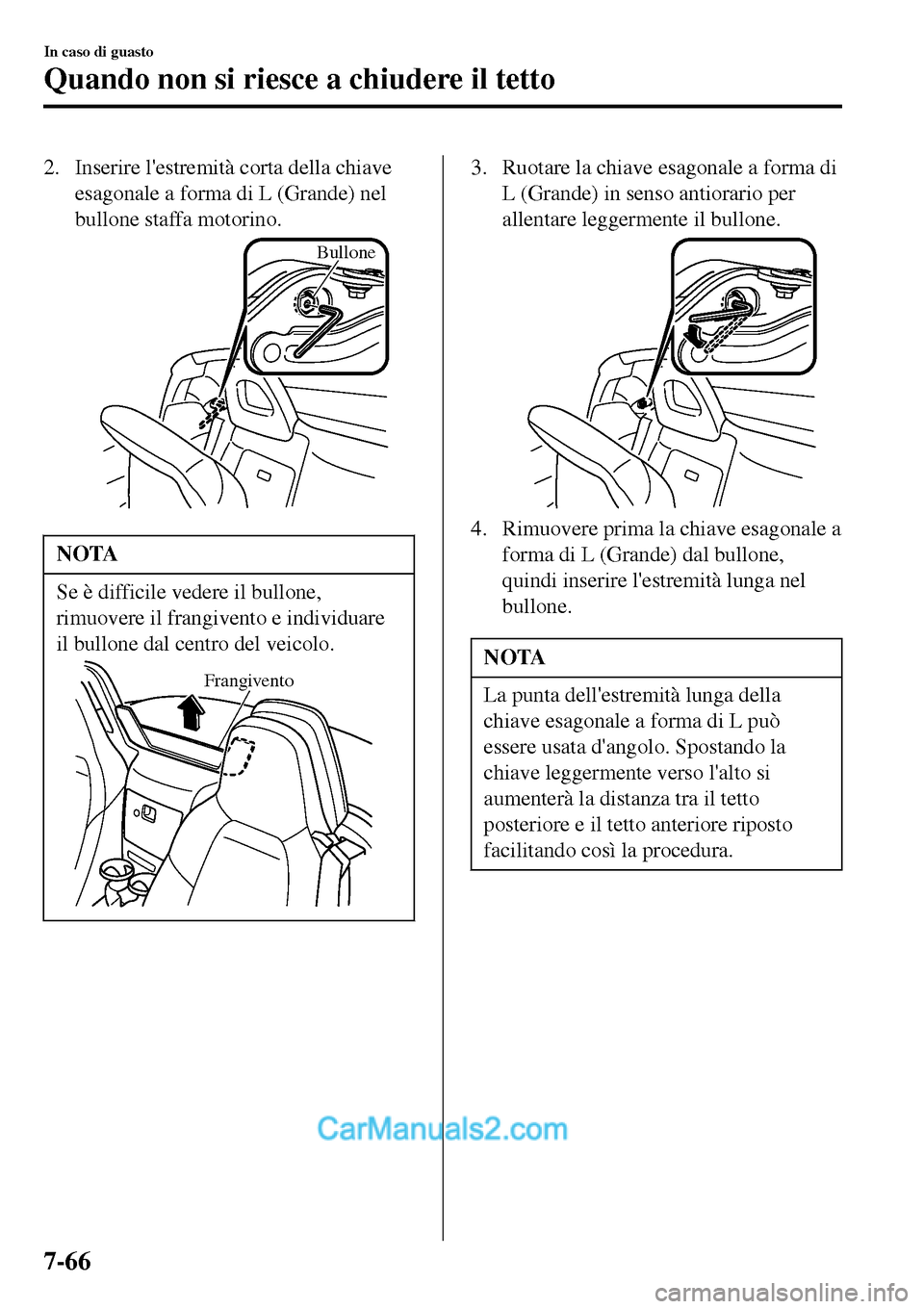

2. Inserire l'estremità corta della chiave
esagonale a forma di L (Grande) nel
bullone staffa motorino.
Bullone
NOTA
Se è difficile vedere il bullone,
rimuovere il frangivento e individuare
il bullone dal centro del veicolo.
Frangivento
3. Ruotare la chiave esagonale a forma di
L (Grande) in senso antiorario per
allentare leggermente il bullone.
4. Rimuovere prima la chiave esagonale a
forma di L (Grande) dal bullone,
quindi inserire l'estremità lunga nel
bullone.
NOTA
La punta dell'estremità lunga della
chiave esagonale a forma di L può
essere usata d'angolo. Spostando la
chiave leggermente verso l'alto si
aumenterà la distanza tra il tetto
posteriore e il tetto anteriore riposto
facilitando così la procedura.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-66

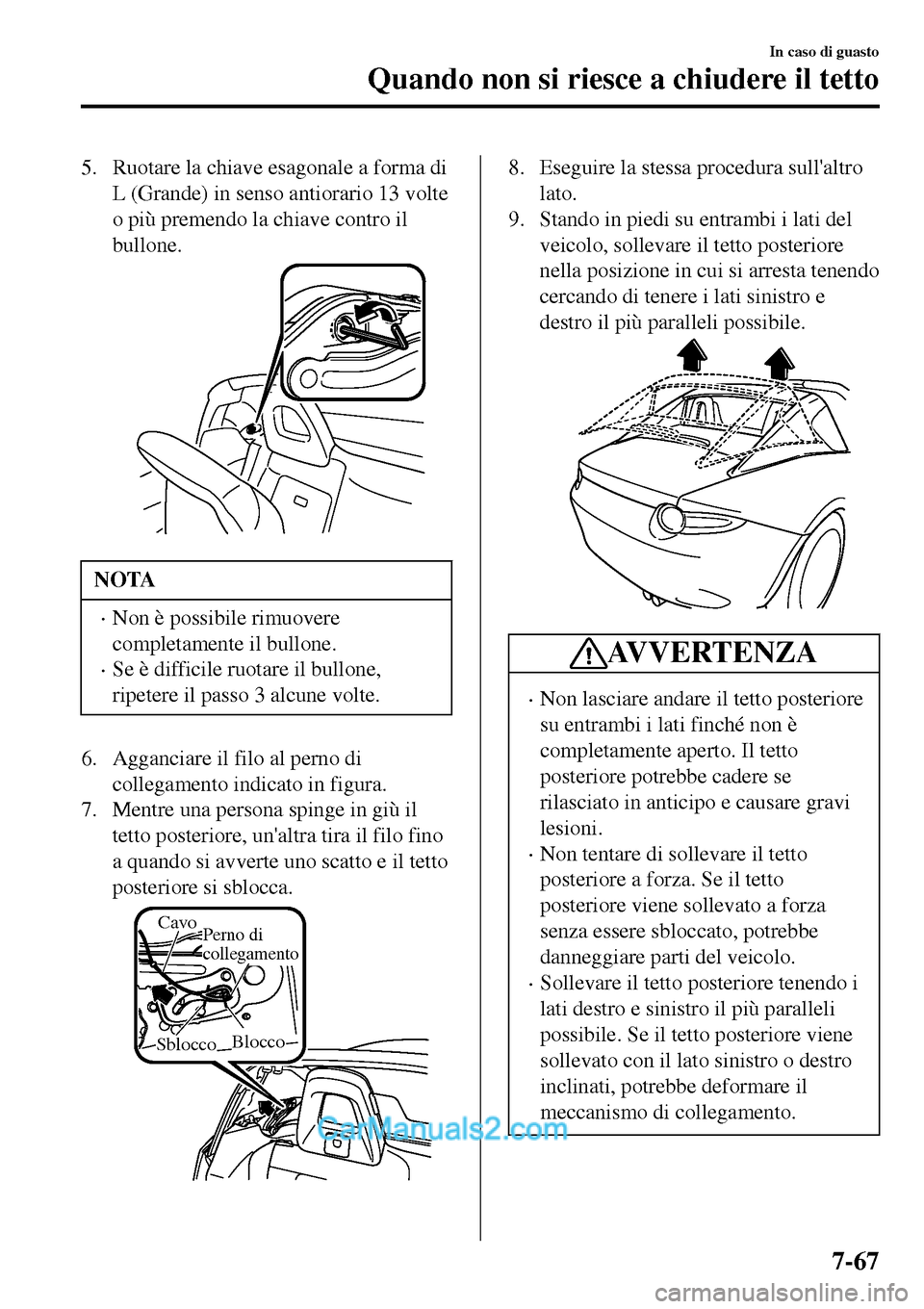

5. Ruotare la chiave esagonale a forma di
L (Grande) in senso antiorario 13 volte
o più premendo la chiave contro il
bullone.
NOTA
•Non è possibile rimuovere
completamente il bullone.
•Se è difficile ruotare il bullone,
ripetere il passo 3 alcune volte.
6. Agganciare il filo al perno di
collegamento indicato in figura.
7. Mentre una persona spinge in giù il
tetto posteriore, un'altra tira il filo fino
a quando si avverte uno scatto e il tetto
posteriore si sblocca.
Blocco
Perno di
collegamentoCavo
Sblocco
8. Eseguire la stessa procedura sull'altro
lato.
9. Stando in piedi su entrambi i lati del
veicolo, sollevare il tetto posteriore
nella posizione in cui si arresta tenendo
cercando di tenere i lati sinistro e
destro il più paralleli possibile.
AVVERTENZA
•Non lasciare andare il tetto posteriore
su entrambi i lati finché non è
completamente aperto. Il tetto
posteriore potrebbe cadere se
rilasciato in anticipo e causare gravi
lesioni.
•Non tentare di sollevare il tetto
posteriore a forza. Se il tetto
posteriore viene sollevato a forza
senza essere sbloccato, potrebbe
danneggiare parti del veicolo.
•Sollevare il tetto posteriore tenendo i
lati destro e sinistro il più paralleli
possibile. Se il tetto posteriore viene
sollevato con il lato sinistro o destro
inclinati, potrebbe deformare il
meccanismo di collegamento.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-67

Chiusura tetto anteriore
AVVERTENZA
•Alcune fasi della procedura
richiedono di assumere posizioni
scomode per un certo periodo di
tempo che, se prolungato, può
causare lesioni.
•Eseguire la procedura con molta
attenzione evitando che le dita o le
mani restino impigliate durante la
chiusura del tetto anteriore. In caso
contrario, ci si potrebbe procurare
lesioni alle mani o alle dita.
•La rimozione del rivestimento
padiglione è inclusa nella procedura,
tuttavia non guidare mai il veicolo
con il rivestimento padiglione
rimosso. Guidare il veicolo con il
rivestimento padiglione rimosso è
proibito dalla legge. Eseguire
correttamente la procedura
attenendosi alle istruzioni.

1. Stando in piedi su entrambi i lati del
veicolo, tenere i lati anteriore e
posteriore del tetto anteriore e tirare il
tetto anteriore verso l'alto.
2. Spostare la mano sul lato posteriore del
tetto anteriore sul lato anteriore e tirare
il tetto anteriore in avanti.
3. Smettere di tirare il tetto anteriore
prima che si chiuda completamente.
NOTA
Il passo successino non può essere
eseguito se il tetto anteriore è chiuso
completamente.
4. Rimuovere i coperchi di collegamento
sui lati sinistro e destro tirandoli con le
mani.
Coperchio di collegamento
In caso di guasto
Quando non si riesce a chiudere il tetto
7-68
