AT T E N Z I O N E
Non affidarsi ciecamente alla funzione
di assistenza alla partenza in salita
(funzione HLA):
La funzione di assistenza alla partenza
in salita (funzione HLA) è un
dispositivo ausiliario che agevola le
partenze da fermo su strade in
pendenza. Poiché il sistema resta
operativo solo per due secondi circa,
farvi totale affidamento quando si
accelera per una partenza da fermo è
pericoloso in quanto il veicolo
potrebbe muoversi inaspettatamente e
causare un incidente.
Il veicolo potrebbe mettersi in
movimento a causa del suo carico o di
un eventuale rimorchio. In aggiunta,
per i veicoli equipaggiati con cambio
manuale, il veicolo potrebbe
comunque muoversi a seconda di
come viene azionato il pedale della
frizione o il pedale dell'acceleratore.
Prima di partire, verificare sempre che
esistano le necessarie condizioni di
sicurezza.
NOTA
•La funzione di assistenza alla
partenza in salita (funzione HLA)
non interviene su strade a lieve
pendenza. Inoltre, il grado di
pendenza che determina l'intervento
del sistema cambia a seconda del
carico del veicolo.
•La funzione di assistenza alla
partenza in salita (funzione HLA)
non interviene se il freno di
stazionamento è inserito, se il veicolo
non è completamente fermo o se il
pedale della frizione è rilasciato.
•Mentre la funzione di assistenza alla
partenza in salita (funzione HLA) è
operativa, il pedale del freno può
risultare duro e vibrare, tuttavia ciò è
normale.
•La funzione di assistenza alla
partenza in salita (funzione HLA)
non è operativa quando l'indicatore
luminoso TCS/DSC è acceso.
Vedi Segnalazioni luminose a pagina
4-43.
•La funzione di assistenza alla
partenza in salita (funzione HLA)
non si disattiva quando si preme
l'interruttore DSC OFF per escludere
il TCS/DSC.
•(Cambio automatico)
Sebbene la funzione di assistenza alla
partenza in salita (funzione HLA)
non sia operativa durante la fase di
arresto motore a veicolo fermo, la
funzione di prevenzione
movimentazione veicolo evita che il
veicolo possa muoversi.
Al volante
Freno
4-85

Sistema frenante
antibloccaggio (ABS)
La centralina ABS tiene costantemente
monitorata la velocità di ciascuna ruota.
Se una ruota sta per bloccarsi, l'ABS
assume automaticamente il controllo del
rispettivo freno, rilasciandolo e
applicandolo in modo da evitare che la
ruota si blocchi.

In questo frangente è possibile che il
conducente avverta una leggera vibrazione
del pedale del freno e un certo rumore
proveniente dal sistema frenante. Questo è
normale quando è in azione l'ABS.
Continuare a premere il pedale del freno
senza pompare i freni.

La spia luminosa si accende quando si
verifica un malfunzionamento nel sistema.
Vedi Spia indicazione/Spia luminosa a
pagina 4-43.
ATTENZIONE
Non pensare che l'ABS possa supplire
alla mancanza di cautela nella guida:
L'ABS non può eliminare i rischi che
comporta uno stile di guida
imprudente, una velocità eccessiva, il
mancato rispetto della distanza di
sicurezza dal veicolo, la presenza di
ghiaccio o neve sulla strada o di pozze
d'acqua che possono causare il
fenomeno dell'aquaplaning (perdita di
aderenza degli pneumatici). Siete
sempre a rischio d'incidente.
NOTA
•Sui fondi sdrucciolevoli (per esempio
su neve o ghiaia), lo spazio di frenata
può risultare più lungo rispetto a quel
che avviene su superfici dure. In
queste situazioni un veicolo dotato di
freni convenzionali può fermarsi in
uno spazio minore, in quanto quando
le ruote slittano si può formare
davanti alle stesse una specie di
ostacolo costituito da uno strato di
questo materiale.
•All'avviamento del motore, o subito
dopo la partenza, è possibile avvertire
il rumore di funzionamento dell'ABS,
questo è del tutto normale e non
indica alcun malfunzionamento.
Al volante
ABS/TCS/DSC
4-86

Sistema controllo trazione
(TCS)
Il sistema di controllo della trazione (TCS)
aumenta trazione e sicurezza controllando
la coppia del motore e la frenata. Quando
il TCS rileva uno slittamento delle ruote
motrici, riduce la coppia del motore ed
aziona i freni per prevenire la perdita di
trazione.

Ciò significa che, su un fondo liscio, il
motore si regola automaticamente in modo
da erogare la potenza ottimale alle ruote
motrici, limitando lo slittamento delle
ruote e la perdita di trazione.

La spia luminosa si accende quando si
verifica un malfunzionamento nel sistema.
Vedi Spia indicazione/Spia luminosa a
pagina 4-43.
AT T E N Z I O N E
Non si pensi che il sistema di controllo
della trazione (TCS) possa supplire
alla mancanza di cautela nella guida:
Il sistema di controllo della trazione
(TCS) non può eliminare i rischi che
comporta uno stile di guida
imprudente, una velocità eccessiva, il
mancato rispetto della distanza di
sicurezza dal veicolo o la presenza di
pozze d'acqua che possono causare il
fenomeno dell'aquaplaning (perdita di
aderenza degli pneumatici). Siete
sempre a rischio d'incidente.
Su strade con neve e/o ghiaccio,
mettere pneumatici da neve o catene e
moderare la velocità:
Viaggiare su strade con neve e/o
ghiaccio senza usare gli appropriati
mezzi che garantiscono la trazione è
pericoloso. Da solo, il sistema di
controllo della trazione (TCS) non è in
grado di assicurare un'adeguata
trazione, per cui il rischio d'incidenti
permane.
NOTA
Per disattivare il sistema TCS, premere
l'interruttore DSC OFF (pagina 4-89).
▼Indicatore luminoso TCS/DSC
Questo indicatore luminoso rimane acceso
per alcuni secondi quando l'accensione
viene commutata su ON. Quando TCS o
DSC sono in azione, l'indicatore luminoso
lampeggia.

Se la segnalazione luminosa resta accesa,
significa che TCS, DSC o sistema di
assistenza alla frenata sono malfunzionanti
per cui non funzionano correttamente.
Portare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Al volante
ABS/TCS/DSC
4-87

NOTA
•Oltre al lampeggio dell'indicatore
luminoso, si avvertirà un lieve
rumore di funzionamento proveniente
dal motore. Ciò indica che il sistema
TCS/DSC sta funzionando a dovere.
•Su fondi sdrucciolevoli, come neve
fresca, sarà impossibile raggiungere
regimi del motore elevati con il
sistema TCS inserito.
Controllo dinamico di
stabilità (DSC)
Il controllo dinamico di stabilità (DSC)
gestisce automaticamente frenata e coppia
del motore in concorso con altri sistemi,
quali ABS e TCS, per contribuire al
controllo dei fenomeni di deriva durante la
marcia su fondi sdrucciolevoli o in
occasione di brusche manovre atte ad
eludere un ostacolo, migliorando così la
sicurezza del veicolo.

Vedi ABS (pagina 4-86) e TCS (pagina
4-87).

Il DSC funziona solo a velocità superiori a
20 km/h.

La spia luminosa si accende quando si
verifica un malfunzionamento nel sistema.
Vedi Spia indicazione/Spia luminosa a
pagina 4-43.
ATTENZIONE
Non si pensi che il controllo dinamico
di stabilità possa supplire alla
mancanza di cautela nella guida:
Il controllo dinamico di stabilità
(DSC) non può eliminare i rischi che
comporta uno stile di guida
imprudente, una velocità eccessiva, il
mancato rispetto della distanza di
sicurezza dal veicolo o la presenza di
pozze d'acqua che possono causare il
fenomeno dell'aquaplaning (perdita di
aderenza degli pneumatici). Siete
sempre a rischio d'incidente.
Al volante
ABS/TCS/DSC
4-88

AV V E R T E N Z A
•Il DSC potrebbe non funzionare
correttamente se non si rispetta
quanto segue:
•Usare pneumatici delle dimensioni
giuste per la vostra Mazda su tutte
e quattro le ruote.
•Usare pneumatici della stessa
marca, dello stesso tipo e con lo
stesso disegno del battistrada su
tutte e quattro le ruote.
•Non usare pneumatici usurati.
•A causa della variazione di diametro
degli pneumatici, il DSC potrebbe
non funzionare correttamente quando
si utilizzano catene da neve o quando
è installato un ruotino di scorta
provvisorio.
▼Indicatore luminoso TCS/DSC
Questo indicatore luminoso rimane acceso
per alcuni secondi quando l'accensione
viene commutata su ON. Quando TCS o
DSC sono in azione, l'indicatore luminoso
lampeggia.

Se la segnalazione luminosa resta accesa,
significa che TCS, DSC o sistema di
assistenza alla frenata sono malfunzionanti
per cui non funzionano correttamente.
Portare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
▼Indicatore luminoso DSC OFF
Questo indicatore luminoso rimane acceso
per alcuni secondi quando l'accensione
viene commutata su ON.
Si accende anche quando si preme
l'interruttore DSC OFF per disattivare il
sistema TCS/DSC.
Vedi Interruttore DSC OFF a pagina
4-89.

Se la segnalazione luminosa resta accesa
quando il sistema TCS/DSC non è
disattivato, portare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Il DSC
potrebbe essere malfunzionante.
▼Interruttore DSC OFF
Per disattivare il sistema TCS/DSC,
premere l'interruttore DSC OFF.
L'indicatore luminoso DSC OFF nel
quadro strumenti si accenderà.
Al volante
ABS/TCS/DSC
4-89

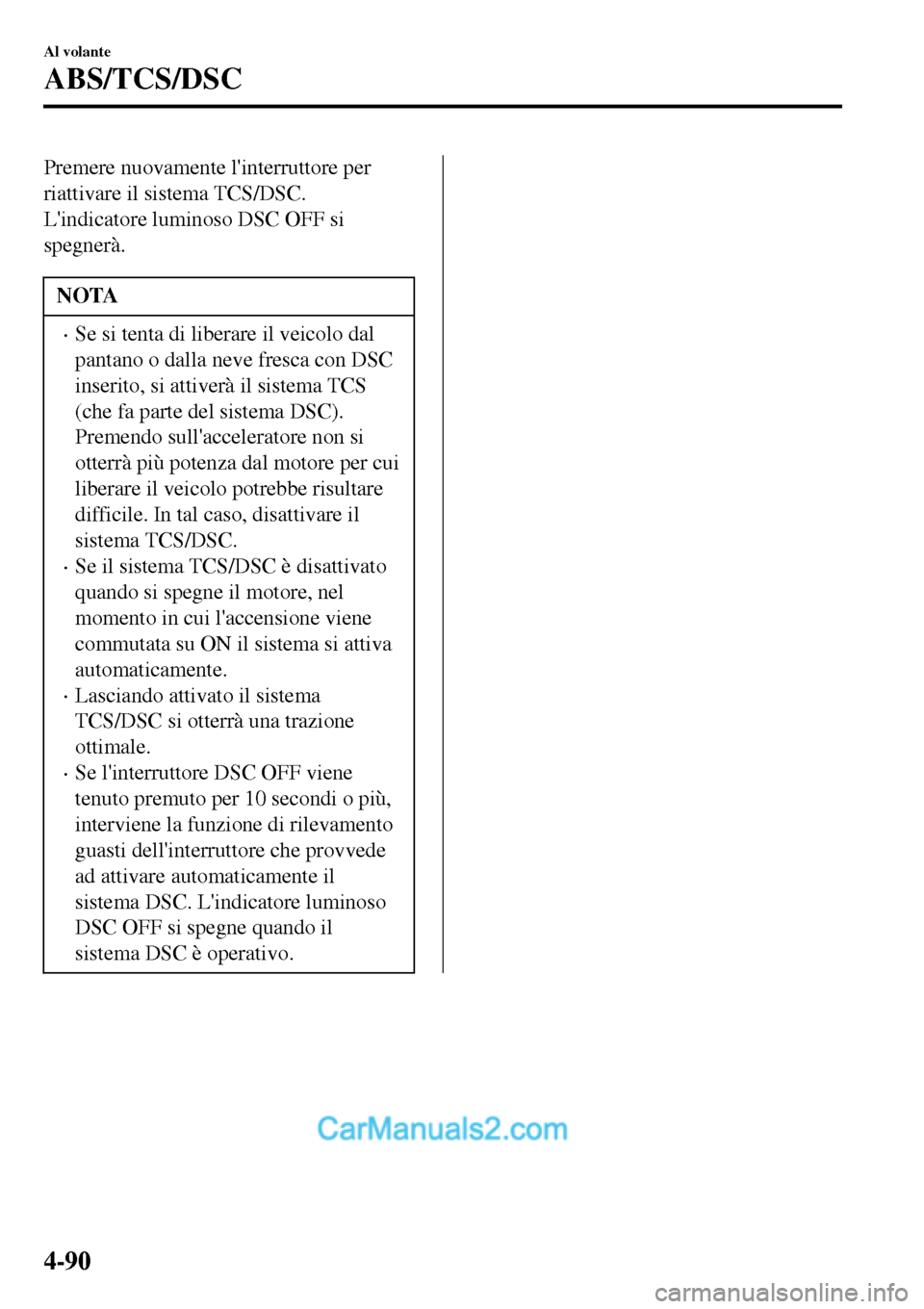

Premere nuovamente l'interruttore per
riattivare il sistema TCS/DSC.
L'indicatore luminoso DSC OFF si
spegnerà.
NOTA
•Se si tenta di liberare il veicolo dal
pantano o dalla neve fresca con DSC
inserito, si attiverà il sistema TCS
(che fa parte del sistema DSC).
Premendo sull'acceleratore non si
otterrà più potenza dal motore per cui
liberare il veicolo potrebbe risultare
difficile. In tal caso, disattivare il
sistema TCS/DSC.
•Se il sistema TCS/DSC è disattivato
quando si spegne il motore, nel
momento in cui l'accensione viene
commutata su ON il sistema si attiva
automaticamente.
•Lasciando attivato il sistema
TCS/DSC si otterrà una trazione
ottimale.
•Se l'interruttore DSC OFF viene
tenuto premuto per 10 secondi o più,
interviene la funzione di rilevamento
guasti dell'interruttore che provvede
ad attivare automaticamente il
sistema DSC. L'indicatore luminoso
DSC OFF si spegne quando il
sistema DSC è operativo.
Al volante
ABS/TCS/DSC
4-90

i-ELOOP*
i-ELOOP è un sistema di rigenerazione in frenata. Quando si preme il pedale del freno o si
usa il freno motore, l'energia cinetica che si genera viene convertita in energia elettrica dal
generatore di potenza e l'energia elettrica prodotta dalla conversione viene immagazzinata
nella batteria ricaricabile (condensatore e batteria). L'elettricità immagazzinata viene usata
come potenza per caricare la batteria e i dispositivi elettrici del veicolo.
•Un alternatore a tensione variabile è incorporato nel generatore di potenza con il compito
di convertire l'energia cinetica in elettricità e di generare elettricità consona alle
condizioni del veicolo.
•Viene utilizzato un condensatore per immagazzinare una grande quantità di elettricità che
può essere utilizzata all'istante.
•Un convertitore DC-DC incorporato provvede a trasformare l'elettricità immagazzinata in
tensione utilizzabile dai dispositivi elettrici del veicolo.
Dispositivi elettrici
del veicolo
Dispositivi elettrici
del veicolo
Acceleratore OFF
Acceleratore ONRigenerazione
energia
CaricaBatteria
Batteria
Alimentazione
Alimentazione
Motore
Alternatore
a tensione
variabile
Alternatore
a tensione
variabile Motore
Pneumatico PneumaticoCondensatore
CondensatoreConvertitore
DC-DC
Convertitore
DC-DC
Energia cinetica
Potenza elettrica
Al volante
i-ELOOP
*Alcuni modelli.4-91

Alternatore
a tensione
variabile
Condensatore Convertitore
DC-DC
AVVERTENZA
Non toccare le parti indicate di seguito perché sono attraversate da un flusso di corrente
ad alta intensità.
•Alternatore a tensione variabile
•Convertitore DC-DC
•Condensatore
NOTA
•Il consumo di carburante può variare a seconda di come vengono usati i dispositivi
elettrici del veicolo.
•Nel caso si debba smaltire il condensatore, contattare sempre un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Per i dettagli andare al seguente URL.
http://mazda.com/recycle/capa/
Al volante
i-ELOOP
4-92
