2017 Lexus IS300h Betriebsanleitung (in German)

3374-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)■

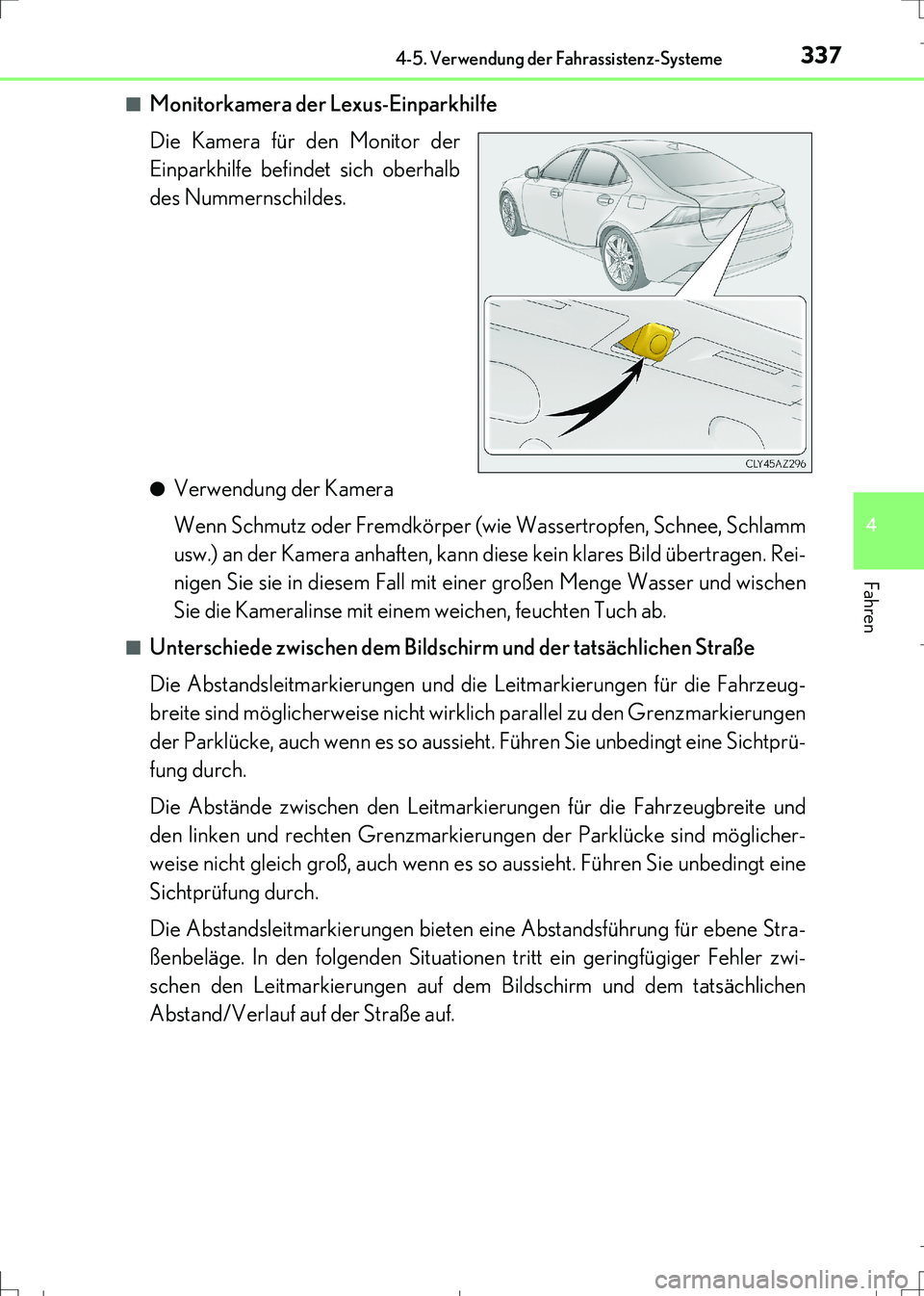

Monitorkamera der Lexus-Einparkhilfe
Die Kamera für den Monitor der
Einparkhilfe befindet sich oberhalb
des Nummernschildes.
●Verwendung der Kamera
Wenn Schmutz oder Fremdkörper (wie Wassertropfen, Schnee, Schlamm
usw.) an der Kamera anhaften, kann diese kein klares Bild übertragen. Rei-
nigen Sie sie in diesem Fall mit einer großen Menge Wasser und wischen
Sie die Kameralinse mit einem weichen, feuchten Tuch ab.
■Unterschiede zwischen dem Bildschirm und der tatsächlichen Straße
Die Abstandsleitmarkierungen und die Leitmarkierungen für die Fahrzeug-
breite sind möglicherweise nicht wirklich parallel zu den Grenzmarkierungen
der Parklücke, auch wenn es so aussieht. Führen Sie unbedingt eine Sichtprü-
fung durch.
Die Abstände zwischen den Leitmarkierungen für die Fahrzeugbreite und
den linken und rechten Grenzmarkierungen der Parklücke sind möglicher-
weise nicht gleich groß, auch wenn es so aussieht. Führen Sie unbedingt eine
Sichtprüfung durch.
Die Abstandsleitmarkierungen bieten eine Abstandsführung für ebene Stra-
ßenbeläge. In den folgenden Situationen tritt ein geringfügiger Fehler zwi-
schen den Leitmarkierungen auf dem Bildschirm und dem tatsächlichen
Abstand/Verlauf auf der Straße auf.
IS300h_OM_German_OM99K28M.book 337 ページ ２０１６年８月３０日　火曜日　午後３時１１分

3384-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)●

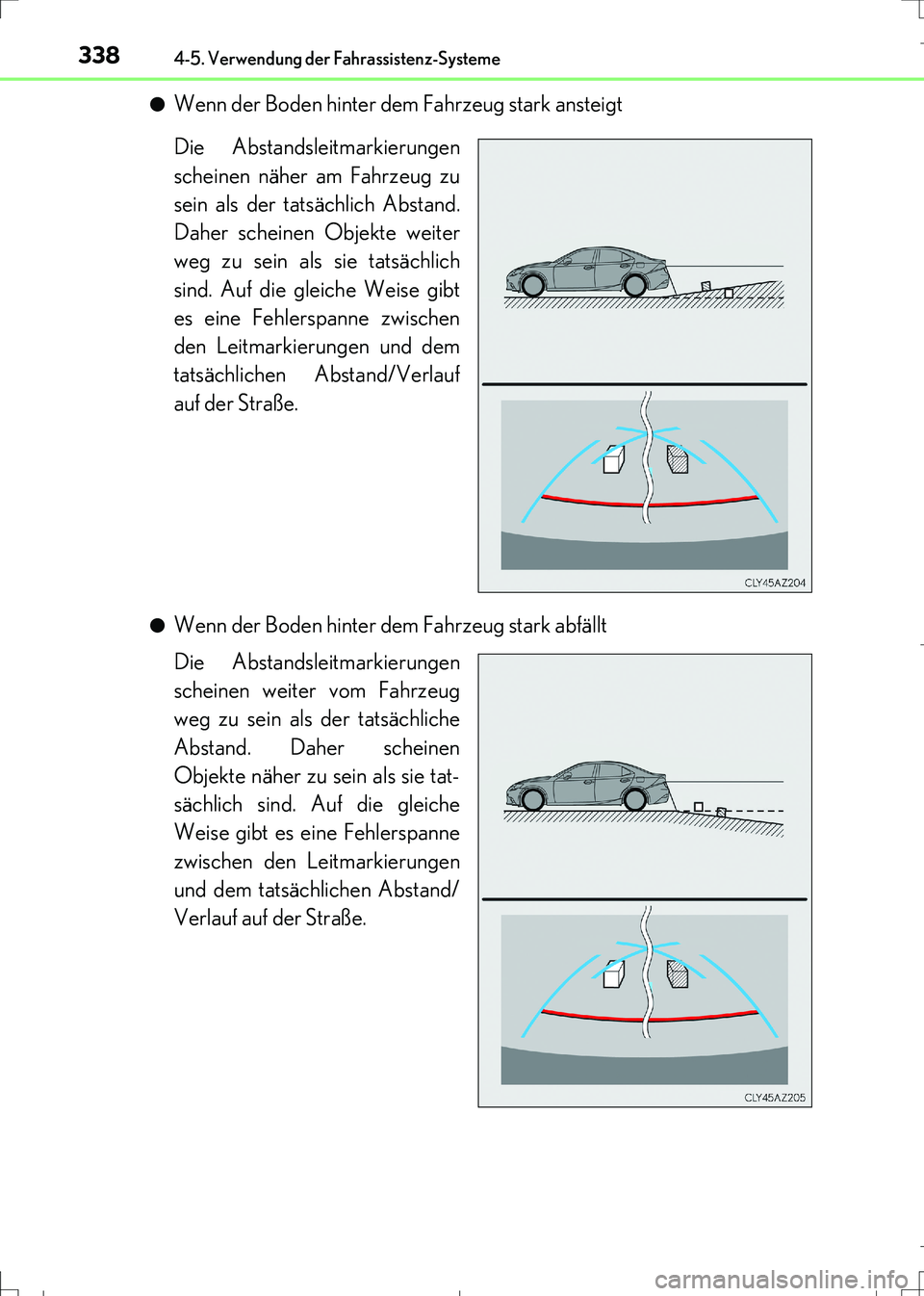

Wenn der Boden hinter dem Fahrzeug stark ansteigt
Die Abstandsleitmarkierungen
scheinen näher am Fahrzeug zu
sein als der tatsächlich Abstand.
Daher scheinen Objekte weiter
weg zu sein als sie tatsächlich
sind. Auf die gleiche Weise gibt
es eine Fehlerspanne zwischen
den Leitmarkierungen und dem
tatsächlichen Abstand/Verlauf
auf der Straße.
●Wenn der Boden hinter dem Fahrzeug stark abfällt
Die Abstandsleitmarkierungen
scheinen weiter vom Fahrzeug
weg zu sein als der tatsächliche
Abstand. Daher scheinen
Objekte näher zu sein als sie tat-
sächlich sind. Auf die gleiche
Weise gibt es eine Fehlerspanne
zwischen den Leitmarkierungen
und dem tatsächlichen Abstand/
Verlauf auf der Straße.
IS300h_OM_German_OM99K28M.book 338 ページ ２０１６年８月３０日　火曜日　午後３時１１分

3394-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)●
Wenn ein Teil des Fahrzeugs absinkt
Wenn wegen der Anzahl der
Insassen oder der Verteilung der
Ladung ein Teil des Fahrzeugs
absinkt, tritt ein geringfügiger
Fehler zwischen den Leitmarkie-
rungen auf dem Bildschirm und
dem tatsächlichen Abstand/Ver-
lauf auf der Straße auf.
■Beim Annähern an dreidimensionale Objekte
Die voraussichtlichen Verlaufsmarkierungen beziehen sich auf Gegenstände
mit flacher Oberfläche (beispielsweise die Straße). Sie können nicht die Posi-
tion dreidimensionaler Gegenstände (beispielsweise von Fahrzeugen) mit-
hilfe der voraussichtlichen Verlaufsmarkierungen und der
Abstandsleitmarkierungen bestimmen. Beachten Sie beim Annähern an ein
dreidimensionales Objekt, das herausragt (wie z. B. die Ladefläche eines
Lastwagens), Folgendes.
●Voraussichtliche Verlaufsmarkierungen
Kontrollieren Sie die Umgebung
und den Bereich um das Fahr-
zeug herum durch eine Sichtprü-
fung. Im in der Abbildung
dargestellten Fall scheint sich der
Lastwagen außerhalb der voraus-
sichtlichen Verlaufsmarkierun-
gen zu befinden und es sieht nicht
so aus, als ob das Fahrzeug mit
dem Lastwagen kollidiert. Der
hintere Teil des Lastwagens kann
jedoch die voraussichtlichen Ver-
laufsmarkierungen tatsächlich
überschneiden. Wenn Sie geführt
von den voraussichtlichen Ver-
laufsmarkierungen rückwärtsfah-
ren, kann das Fahrzeug in
Wirklichkeit mit dem Lastwagen
zusammenstoßen.
Eine Fehlerspanne
IS300h_OM_German_OM99K28M.book 339 ページ ２０１６年８月３０日　火曜日　午後３時１１分

3404-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)●
Abstandsleitmarkierungen
Kontrollieren Sie die Umgebung
und den Bereich um das Fahr-
zeug herum durch eine Sichtprü-
fung. Auf dem Bildschirm sieht es
so aus, als ob ein Lastwagen am
Punkt parkt. Wenn Sie in
Wirklichkeit jedoch bis zu Punkt
rückwärts fahren, prallen Sie
auf den Lastwagen. Auf dem Bild-
schirm scheint es, als ob am
nächsten liegt und am weite-
sten entfernt ist. In Wirklichkeit ist
der Abstand zu und
jedoch gleich und ist weiter
entfernt als und .
2
1
1
3
13
2
13
IS300h_OM_German_OM99K28M.book 340 ページ ２０１６年８月３０日　火曜日　午後３時１１分

3414-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)■
Wenn Sie irgendwelche Symptome bemerken
Wenn Sie eines der folgenden Symptome bemerken, beziehen Sie sich auf
die wahrscheinliche Ursache und die Lösung und kontrollieren Sie erneut.
Wenn sich das Symptom durch die Lösung nicht beheben lässt, lassen Sie das
Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.
Was Sie wissen sollten
Wahrscheinliche UrsacheLösung
Das Bild ist schwer zu sehen
• Das Fahrzeug befindet sich in einem
dunklen Bereich
• Die Temperatur um die Linse herum ist
entweder hoch oder niedrig
• Die Außentemperatur ist niedrig
• Es befinden sich Wassertropfen auf der
Kamera
• Es regnet oder es ist feucht
• Fremdkörper (Schlamm usw.) haften an
der Kamera an
• Auf der Kamera sind Kratzer
• Sonnenlicht oder Scheinwerfer scheinen
direkt in die Kamera
• Das Fahrzeug steht unter Leuchtstofflam-
pen, Natriumdampflampen, Quecksil-
berlampen usw.
Wenn dies aufgrund dieser Ursachen pas-
siert, ist das kein Anzeichen für eine Fehl-
funktion.
Überprüfen Sie beim Rückwärtsfahren visu-
ell den Bereich um das Fahrzeug. (Verwen-
den Sie den Monitor wieder, sobald sich die
Bedingungen verbessert haben.)
Das Bild auf dem Monitorsystembildschirm
der Lexus-Einparkhilfe kann angepasst wer-
den.
(S. 395)
Das Bild ist verschwommen
Schmutz oder Fremdkörper (wie Wasser-
tropfen, Schnee, Schlamm usw.) haften an
der Kamera an.Reinigen Sie die Kamera mit einer großen
Menge Wasser und wischen Sie die Kame-
ralinse mit einem weichen, feuchten Tuch
ab.
Das Bild ist nicht mehr ausgerichtet
Die Kamera oder der umliegende Bereich
war einem starken Aufprall ausgesetzt.
Lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
IS300h_OM_German_OM99K28M.book 341 ページ ２０１６年８月３０日　火曜日　午後３時１１分

3424-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)

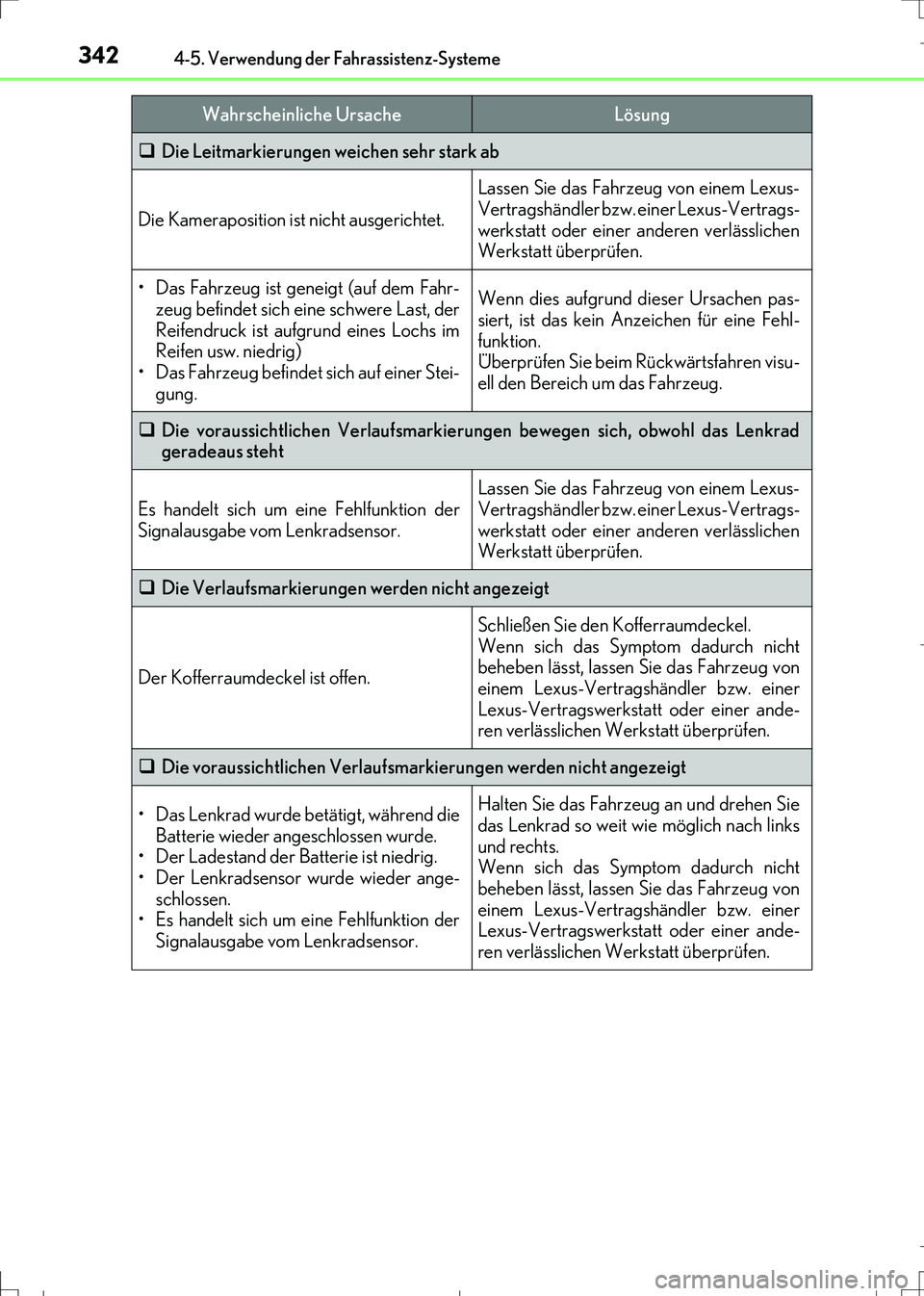

Die Leitmarkierungen weichen sehr stark ab
Die Kameraposition ist nicht ausgerichtet.
Lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
• Das Fahrzeug ist geneigt (auf dem Fahr-
zeug befindet sich eine schwere Last, der
Reifendruck ist aufgrund eines Lochs im
Reifen usw. niedrig)
• Das Fahrzeug befindet sich auf einer Stei-
gung.Wenn dies aufgrund dieser Ursachen pas-
siert, ist das kein Anzeichen für eine Fehl-
funktion.
Überprüfen Sie beim Rückwärtsfahren visu-
ell den Bereich um das Fahrzeug.
Die voraussichtlichen Verlaufsmarkierungen bewegen sich, obwohl das Lenkrad
geradeaus steht
Es handelt sich um eine Fehlfunktion der
Signalausgabe vom Lenkradsensor.Lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Die Verlaufsmarkierungen werden nicht angezeigt
Der Kofferraumdeckel ist offen.
Schließen Sie den Kofferraumdeckel.
Wenn sich das Symptom dadurch nicht
beheben lässt, lassen Sie das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Die voraussichtlichen Verlaufsmarkierungen werden nicht angezeigt
• Das Lenkrad wurde betätigt, während die
Batterie wieder angeschlossen wurde.
• Der Ladestand der Batterie ist niedrig.
• Der Lenkradsensor wurde wieder ange-
schlossen.
• Es handelt sich um eine Fehlfunktion der
Signalausgabe vom Lenkradsensor.Halten Sie das Fahrzeug an und drehen Sie
das Lenkrad so weit wie möglich nach links
und rechts.
Wenn sich das Symptom dadurch nicht
beheben lässt, lassen Sie das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Wahrscheinliche UrsacheLösung
IS300h_OM_German_OM99K28M.book 342 ページ ２０１６年８月３０日　火曜日　午後３時１１分

3434-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)

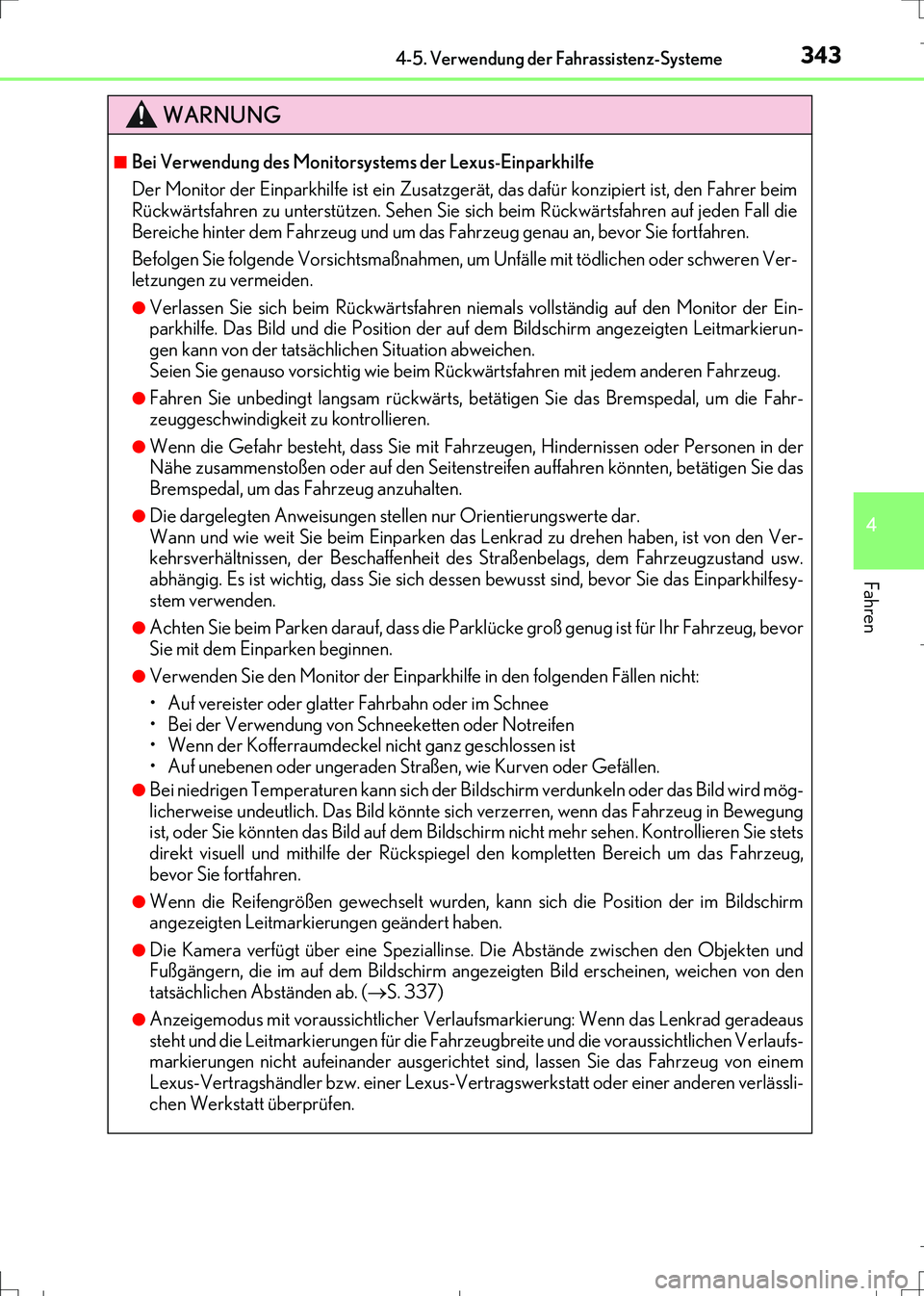

WARNUNG
■Bei Verwendung des Monitorsystems der Lexus-Einparkhilfe
Der Monitor der Einparkhilfe ist ein Zusatzgerät, das dafür konzipiert ist, den Fahrer beim
Rückwärtsfahren zu unterstützen. Sehen Sie sich beim Rückwärtsfahren auf jeden Fall die
Bereiche hinter dem Fahrzeug und um das Fahrzeug genau an, bevor Sie fortfahren.
Befolgen Sie folgende Vorsichtsmaßnahmen, um Unfälle mit tödlichen oder schweren Ver-
letzungen zu vermeiden.
●Verlassen Sie sich beim Rückwärtsfahren niemals vollständig auf den Monitor der Ein-
parkhilfe. Das Bild und die Position der auf dem Bildschirm angezeigten Leitmarkierun-
gen kann von der tatsächlichen Situation abweichen.
Seien Sie genauso vorsichtig wie beim Rückwärtsfahren mit jedem anderen Fahrzeug.
●Fahren Sie unbedingt langsam rückwärts, betätigen Sie das Bremspedal, um die Fahr-
zeuggeschwindigkeit zu kontrollieren.
●Wenn die Gefahr besteht, dass Sie mit Fahrzeugen, Hindernissen oder Personen in der
Nähe zusammenstoßen oder auf den Seitenstreifen auffahren könnten, betätigen Sie das
Bremspedal, um das Fahrzeug anzuhalten.
●Die dargelegten Anweisungen stellen nur Orientierungswerte dar.
Wann und wie weit Sie beim Einparken das Lenkrad zu drehen haben, ist von den Ver-
kehrsverhältnissen, der Beschaffenheit des Straßenbelags, dem Fahrzeugzustand usw.
abhängig. Es ist wichtig, dass Sie sich dessen bewusst sind, bevor Sie das Einparkhilfesy-
stem verwenden.
●Achten Sie beim Parken darauf, dass die Parklücke groß genug ist für Ihr Fahrzeug, bevor
Sie mit dem Einparken beginnen.
●Verwenden Sie den Monitor der Einparkhilfe in den folgenden Fällen nicht:
• Auf vereister oder glatter Fahrbahn oder im Schnee
• Bei der Verwendung von Schneeketten oder Notreifen
• Wenn der Kofferraumdeckel nicht ganz geschlossen ist
• Auf unebenen oder ungeraden Straßen, wie Kurven oder Gefällen.
●Bei niedrigen Temperaturen kann sich der Bildschirm verdunkeln oder das Bild wird mög-
licherweise undeutlich. Das Bild könnte sich verzerren, wenn das Fahrzeug in Bewegung
ist, oder Sie könnten das Bild auf dem Bildschirm nicht mehr sehen. Kontrollieren Sie stets
direkt visuell und mithilfe der Rückspiegel den kompletten Bereich um das Fahrzeug,
bevor Sie fortfahren.
●Wenn die Reifengrößen gewechselt wurden, kann sich die Position der im Bildschirm
angezeigten Leitmarkierungen geändert haben.
●Die Kamera verfügt über eine Speziallinse. Die Abstände zwischen den Objekten und
Fußgängern, die im auf dem Bildschirm angezeigten Bild erscheinen, weichen von den
tatsächlichen Abständen ab. (S. 337)
●Anzeigemodus mit voraussichtlicher Verlaufsmarkierung: Wenn das Lenkrad geradeaus
steht und die Leitmarkierungen für die Fahrzeugbreite und die voraussichtlichen Verlaufs-
markierungen nicht aufeinander ausgerichtet sind, lassen Sie das Fahrzeug von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
IS300h_OM_German_OM99K28M.book 343 ページ ２０１６年８月３０日　火曜日　午後３時１１分

3444-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
HINWEIS
■Verwendung der Kamera
●Der Monitor der Einparkhilfe funktioniert in folgenden Fällen möglicherweise nicht rich-
tig.
• Bei einem Unfallschaden an der Rückseite des Fahrzeugs könnten sich die Position
und der Befestigungswinkel der Kamera ändern.
• Da die Kamera über ein wasserdichtes Gehäuse verfügt, bauen Sie sie nicht auseinan-
der und verändern Sie sie nicht. Dies könnte eine Fehlfunktion verursachen.
• Reinigen Sie die Kamera beim Säubern der Kameralinse mit einer großen Menge
Wasser und wischen Sie sie mit einem weichen, feuchten Tuch ab. Starkes Reiben der
Kameralinse kann die Kameralinse zerkratzen, sodass möglicherweise kein klares Bild
mehr übertragen werden kann.
• Verhindern Sie, dass organische Lösungsmittel, Autowachs, Scheibenreiniger oder
Emaillierung auf die Kamera gelangen. Andernfalls müssen Sie diese Substanzen
schnellstmöglich abwischen.
• Rasche Temperaturänderungen, z. B. wenn bei kalter Witterung heißes Wasser auf das
Fahrzeug gegossen wird, können die Funktionen des Systems beeinträchtigen.
• Richten Sie beim Reinigen des Fahrzeugs keinen starken Wasserstrahl auf die Kamera
oder den Bereich um die Kamera. Dies kann zu Funktionsstörungen der Kamera füh-
ren.
• Wenn die Kamera unter Leuchtstofflampen, einer Natriumdampflampe oder Queck-
silberlampe usw. verwendet wird, kann der Eindruck entstehen, dass die Lampen oder
die beleuchteten Bereiche flackern.
●Setzen Sie die Kamera keinem starken Aufprall aus, da dies eine Fehlfunktion verursa-
chen könnte.
Lassen Sie das Fahrzeug in diesem Fall so bald wie möglich von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
überprüfen.
IS300h_OM_German_OM99K28M.book 344 ページ ２０１６年８月３０日　火曜日　午後３時１１分
