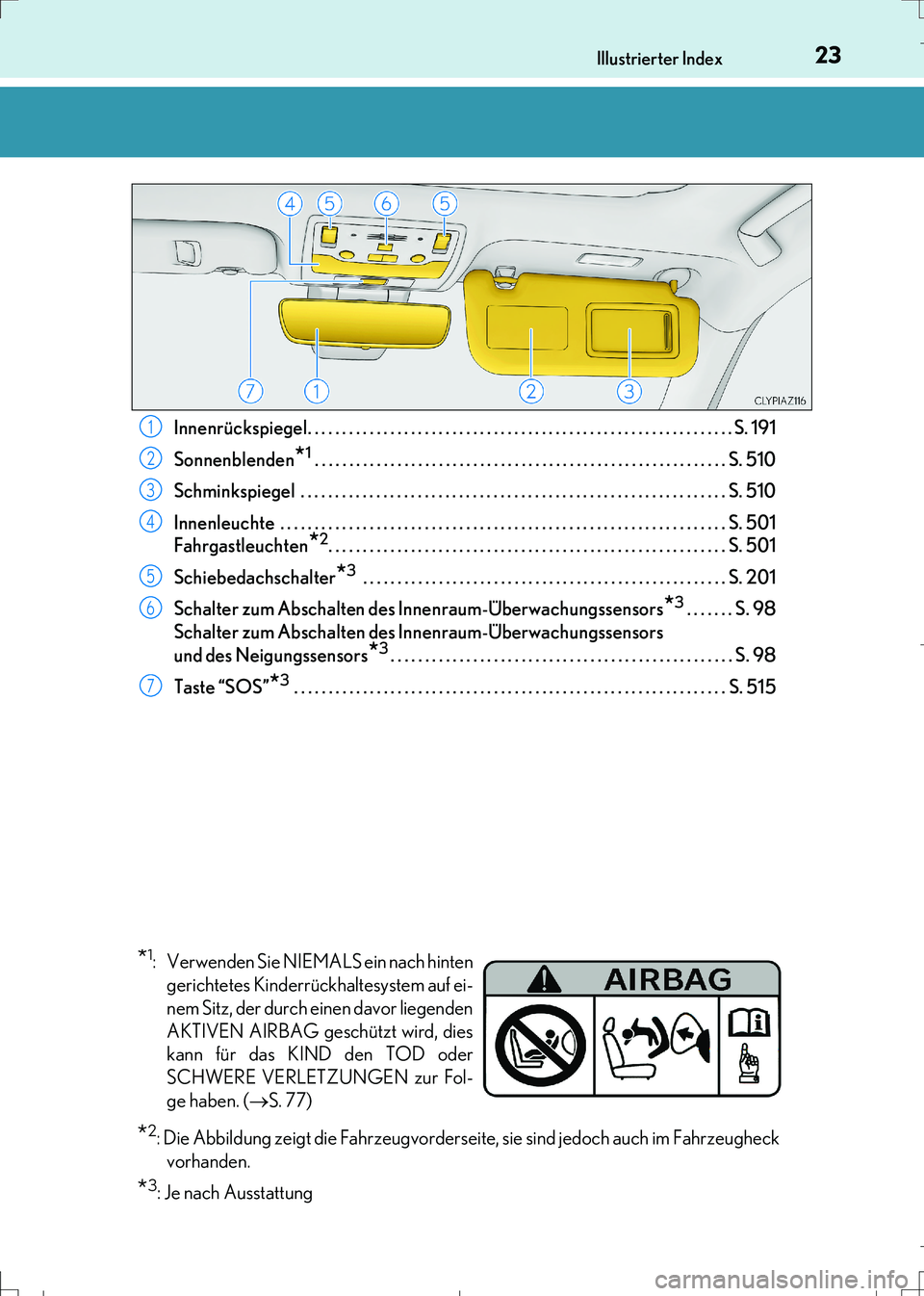

23Illustrierter Index
IS300h_EM(OM99K28M)Innenrückspiegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 191
Sonnenblenden
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 510
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 510
Innenleuchte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 501
Fahrgastleuchten
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 501
Schiebedachschalter
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 201
Schalter zum Abschalten des Innenraum-Überwachungssensors
*3 . . . . . . . S. 98
Schalter zum Abschalten des Innenraum-Überwachungssensors
und des Neigungssensors
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 98
Taste “SOS”
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 515
1
2
3
4
5
6
7
*1: Verwenden Sie NIEMALS ein nach hinten
gerichtetes Kinderrückhaltesystem auf ei-
nem Sitz, der durch einen davor liegenden
AKTIVEN AIRBAG geschützt wird, dies
kann für das KIND den TOD oder
SCHWERE VERLETZUNGEN zur Fol-
ge haben. (S. 77)
*2: Die Abbildung zeigt die Fahrzeugvorderseite, sie sind jedoch auch im Fahrzeugheck
vorhanden.
*3: Je nach Ausstattung
IS300h_OM_German_OM99K28M.book 23 ページ ２０１６年８月３０日　火曜日　午後３時１１分

31Illustrierter Index
IS300h_EM(OM99K28M)Innenrückspiegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 191
Sonnenblenden
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 510
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 510
Innenleuchte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 501
Fahrgastleuchten
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 501
Schiebedachschalter
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 201
Schalter zum Abschalten des Innenraum-Überwachungssensors
*3 . . . . . . . S. 98
Schalter zum Abschalten des Innenraum-Überwachungssensors
und des Neigungssensors
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 98
1
2
3
4
5
6
*1: Verwenden Sie NIEMALS ein nach hinten
gerichtetes Kinderrückhaltesystem auf ei-
nem Sitz, der durch einen davor liegenden
AKTIVEN AIRBAG geschützt wird, dies
kann für das KIND den TOD oder
SCHWERE VERLETZUNGEN zur Fol-
ge haben. (S. 77)
*2: Die Abbildung zeigt die Fahrzeugvorderseite, sie sind jedoch auch im Fahrzeugheck
vorhanden.
*3: Je nach Ausstattung
IS300h_OM_German_OM99K28M.book 31 ページ ２０１６年８月３０日　火曜日　午後３時１１分

451-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
IS300h_EM(OM99K28M)
Bauteile des SRS-Airbag-Systems
Hebevorrichtungen der aktiven
Motorhaube
Manueller Airbag-Ein/Aus-Schal-
ter
Beifahrer-Airbag
Kopf-Seiten-Airbags
Knie-Airbags
Anzeigeleuchten “PASSENGER
AIR BAG”
Gurtstraffer und Gurtkraftbe-
grenzer
Seitenaufprallsensoren (vorn)Vordere Seiten-Airbags
SRS-Warnleuchte
Fahrer-Airbag
Seitenaufprallsensoren (hinten)
Sitzpositionssensor Fahrerseite
Gurtschlosskontakt für Fahrersi-
cherheitsgurt
Airbag-Sensoreinheit
Frontalaufprallsensoren
Sensoren der aktiven Motorhaube1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
IS300h_OM_German_OM99K28M.book 45 ページ ２０１６年８月３０日　火曜日　午後３時１１分

461-1. Für den sicheren Gebrauch
IS300h_EM(OM99K28M)
Die wesentlichen Bestandteile des SRS-Airbag-Systems und der aktiven Motor-
haube sind oben dargestellt. Das SRS-Airbag-System und die aktive Motor-
haube werden von der Airbag-Sensoreinheit gesteuert. Beim Auslösen der
Airbags füllt eine chemische Reaktion in den Gasgeneratoren die Airbags
schnell mit ungiftigem Gas, um die Bewegung der Insassen aufzufangen. Wenn
die aktive Motorhaube ausgelöst wird, gelangt aufgrund einer chemischen
Reaktion ein ungiftiges Gas in die Hebevorrichtungen, wodurch die Kolben
schnell herausgestoßen werden und der hinteren Teil der Motorhaube angeho-
ben wird. (Aktive Motorhaube: S. 56)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
Beachten Sie zu den SRS-Airbags die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
●Der Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ordnungsgemäß
anlegen.
Die SRS-Airbags sind zusätzliche Vorrichtungen, die in Verbindung mit den Sicherheits-
gurten verwendet werden.
●Der SRS-Fahrer-Airbag löst mit beträchtlicher Kraft aus und kann tödliche oder schwere
Verletzungen verursachen, insbesondere wenn sich der Fahrer sehr nahe am Airbag
befindet.
Da der Gefahrenbereich des Fahrer-Airbags innerhalb der ersten 50 - 75 mm der Ent-
faltung liegt, positionieren Sie sich selbst 250 mm vom Fahrer-Airbag entfernt, um einen
ausreichenden Sicherheitsabstand zu erhalten. Dieser Abstand wird von der Lenkrad-
mitte bis zu Ihrem Brustbein gemessen. Sitzen Sie weniger als 250 mm entfernt, können
Sie Ihre Fahrposition auf mehrere Arten ändern:
• Verstellen Sie Ihren Sitz so weit nach hinten, dass Sie die Pedale noch bequem errei-
chen können.
• Neigen Sie die Sitzlehne leicht nach hinten.
Obwohl Fahrzeuge unterschiedlich ausgelegt sind, können viele Fahrer den Abstand
von 250 mm erreichen, selbst wenn der Fahrersitz ganz nach vorne geschoben ist,
indem einfach die Sitzlehne etwas geneigt wird. Falls sich durch Neigen der Sitzlehne
die Sicht auf die Fahrbahn verschlechtert, erhöhen Sie Ihre Sitzposition durch ein
festes, nicht rutschendes Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug
über diese Funktion verfügt.
• Ist Ihr Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf Ihren
Brustkorb anstatt auf Ihren Kopf und Hals.
Der Sitz sollte wie oben empfohlen eingestellt werden, wobei die Kontrolle über die Fuß-
pedale und das Lenkrad sowie die Sicht auf die Bedienelemente der Instrumententafel
gewährleistet sein müssen.
IS300h_OM_German_OM99K28M.book 46 ページ ２０１６年８月３０日　火曜日　午後３時１１分

561-1. Für den sicheren Gebrauch
IS300h_EM(OM99K28M)
Wenn das Fahrzeug innerhalb der Betriebsgeschwindigkeitsgrenzen gefahren
wird und die Sensoren an der Rückseite der vorderen Stoßstange den Aufprall
auf einen Körper, wie etwa einen Fußgänger, erkennen, der den Schwellenwert
erreicht oder überschreitet, wird das System aktiviert und hebt den hinteren Teil
der Motorhaube an.
Sensoren
Motorhaube
Hebevorrichtungen
Aktive Motorhaube
Im Falle einer Frontalkollision auf einen Körper, z. B. auf einen Fußgänger,
hebt die aktive Motorhaube den hinteren Teil der Motorhaube an, um den
Abstand zum Motorraum zu vergrößern und somit die Möglichkeit eines
schweren Aufpralls auf den Kopf des Fußgängers zu reduzieren.
Mechanismus der aktiven Motorhaube
1
2
3
IS300h_OM_German_OM99K28M.book 56 ページ ２０１６年８月３０日　火曜日　午後３時１１分

591-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
IS300h_EM(OM99K28M)
HINWEIS
■Vorsichtsmaßnahmen für die aktive Motorhaube
●Stellen Sie vor Antritt der Fahrt sicher, dass die Motorhaube geschlossen ist, da das
System bei nicht vollständig geschlossener Motorhaube nicht ordnungsgemäß funktio-
niert.
●Stellen Sie sicher, dass alle 4 Reifen die angegebene Größe aufweisen und auf den ange-
geben Reifendruck aufgepumpt wurden (S. 679). Wenn Reifen mit unterschiedlicher
Größe verwendet werden, kann das System nicht ordnungsgemäß funktionieren.
●Wenn ein Gegenstand auf den Bereich um die vordere Stoßstange aufschlägt, können die
Sensoren beschädigt werden, auch wenn die aktive Motorhaube nicht ausgelöst wurde.
Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
●Die Teile oder die Verkabelung der aktiven Motorhaube nicht ausbauen oder reparieren,
da das System hierdurch versehentlich ausgelöst werden könnte oder verhindert wird,
dass das System ordnungsgemäß funktioniert. Wenn eine Reparatur oder ein Austausch
erforderlich ist, wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Ver-
tragswerkstatt oder eine andere verlässliche Werkstatt.
●Bauteile wie die vordere Stoßstange, die Motorhaube oder die Aufhängung nicht aus-
bauen oder durch nicht originale Teile ersetzen, da dies dazu führen kann, dass das
System nicht ordnungsgemäß funktioniert.
●Keine Gegenstände an der vorderen Stoßstange oder Motorhaube anbringen. Andern-
falls kann das System nicht ordnungsgemäß funktionieren, da verhindert wird, dass die
Sensoren einen Aufprall korrekt erkennen.
●Die Motorhaube nicht gewaltsam schließen und die Hebevorrichtungen keiner Last aus-
setzen, da hierdurch die Hebevorrichtungen beschädigt werden können und verhindert
wird, dass das System ordnungsgemäß funktioniert.
●Die Aufhängung nicht verändern, da Änderungen der Fahrzeughöhe eventuell dazu füh-
ren, dass das System nicht mehr ordnungsgemäß funktioniert.
IS300h_OM_German_OM99K28M.book 59 ページ ２０１６年８月３０日　火曜日　午後３時１１分

851-2. Hybridsystem
1
Sicherheitsinformationen
IS300h_EM(OM99K28M)
An der rechten Seite der Rücksitzlehne
befindet sich eine Lufteinlassöffnung
zum Kühlen der Hybridbatterie (Trakti-
onsbatterie). Wenn die Lüftungsöff-
nung blockiert wird, kann die
Hybridbatterie überhitzen, was zu
einer verminderten Leistung der
Hybridbatterie führt.
Wird ein bestimmtes Maß an Erschütterung vom Erschütterungssensor gemes-
sen, blockiert das Notabschaltsystem den Starkstrom und stoppt die Kraftstoff-
pumpe, um das Risiko eines tödlichen Stromschlags und austretenden
Kraftstoffs zu minimieren. Wird das Notabschaltsystem aktiviert, kann Ihr Fahr-
zeug nicht wieder gestartet werden. Wenden Sie sich an einen Lexus-Vertrags-
händler bzw. eine Lexus-Vertragswerkstatt oder eine andere verlässliche
Werkstatt, um das Hybridsystem wieder zu starten.
Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt.
Wenn auf der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen Sie
die Anweisungen.
(S. 605)
Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie)
Notabschaltsystem
Warnmeldung des Hybridsystems
IS300h_OM_German_OM99K28M.book 85 ページ ２０１６年８月３０日　火曜日　午後３時１１分

941-3. Diebstahlwarnanlage
IS300h_EM(OM99K28M)
Fahrzeuge mit diesem System haben
Aufkleber auf den Fensterscheiben
beider Vordertüren.
Schalten Sie die Starttaste aus, lassen Sie alle Fahrzeuginsassen aussteigen und
stellen Sie sicher, dass alle Türen geschlossen sind.
Verwendung der Einstiegsfunktion:
Berühren Sie den Sensorbereich auf dem äußeren Türgriff zweimal innerhalb
von 5 Sekunden.
Verwenden der Fernbedienung:
Drücken Sie zweimal innerhalb von 5 Sekunden.
Verwendung der Einstiegsfunktion: Halten Sie den äußeren Türgriff.
Verwenden der Fernbedienung: Drücken Sie .
Doppelsperrsystem
Unbefugter Zugang zum Fahrzeug wird durch Deaktivierung der Türentrie-
gelungsfunktion sowohl von innen als auch von außen verhindert.
Einstellen des Doppelsperrsystems
Deaktivieren des Doppelsperrsystems
WARNUNG
■Vorsichtsmaßnahmen für das Doppelsperrsystem
Aktivieren Sie das Doppelsperrsystem nie, wenn sich Personen im Fahrzeug befinden, da
die Türen nicht von innen geöffnet werden können.
