2017 Lexus IS300h Betriebsanleitung (in German)

5777-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)
■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten, muss
möglicherweise eine Glühlampe ersetzt werden. (S. 578)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausgelegt, dass
sie durchbrennen.
■Beim Auswechseln von Glühlampen
Lexus empfiehlt die Verwendung originaler Lexus-Produkte, die für dieses Fahrzeug entwic-
kelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die dafür konzi-
piert sind, eine Überlastung zu verhindern, können Teile, die keine Original-Teile sind oder die
nicht für dieses Fahrzeug entwickelt wurden, möglicherweise nicht verwendet werden.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu einem
Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben, oder
einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Original-Sicherung von Lexus oder eine gleichwertige Siche-
rung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen Draht.
●Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
■Sicherungskasten in der Nähe des Leistungsreglers
Prüfen oder ersetzen Sie nie die Sicherungen, da sich Hochspannungsteile und -kabel in
der Nähe des Sicherungskastens befinden.
Andernfalls können Sie einen Stromschlag erleiden, der zum Tod oder schweren Verlet-
zungen führen kann.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so bald wie möglich von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
feststellen und beseitigen.
IS300h_OM_German_OM99K28M.book 577 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5787-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 681)

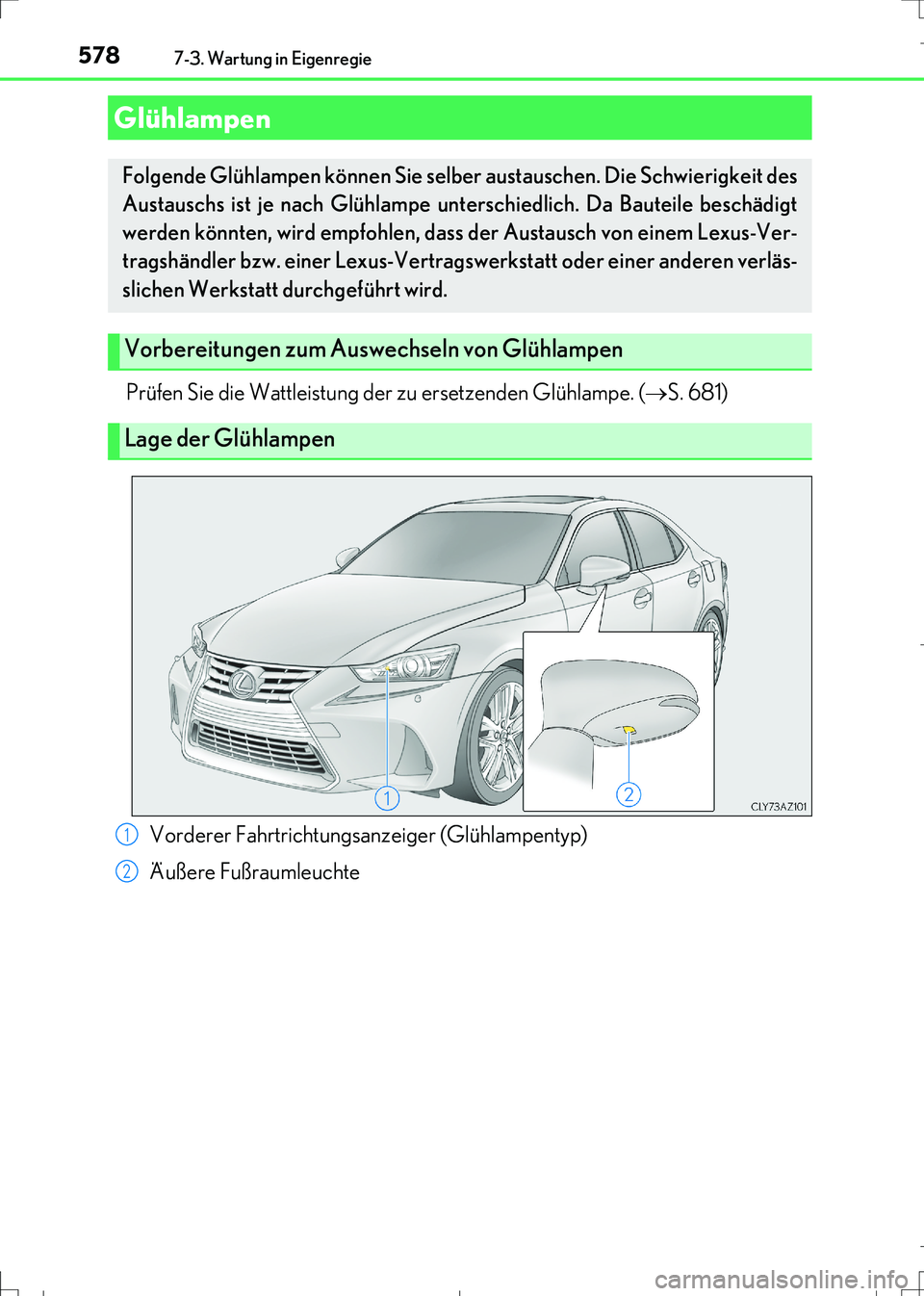

Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwierigkeit des
Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile beschädigt
werden könnten, wird empfohlen, dass der Austausch von einem Lexus-Ver-
tragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verläs-
slichen Werkstatt durchgeführt wird.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Vorderer Fahrtrichtungsanzeiger (Glühlampentyp)
Äußere Fußraumleuchte1
2
IS300h_OM_German_OM99K28M.book 578 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5797-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)■
Vordere Fahrtrichtungsanzeiger (Glühlampentyp)
Nur für die linke Seite: Drücken
Sie den Clip ein, um die Wasch-
flüssigkeits-Einfüllöffnung zu ent-
fernen.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Glühlampen auswechseln
1
2
3
IS300h_OM_German_OM99K28M.book 579 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5807-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Bauen Sie eine neue Glühlampe
ein und setzen Sie anschließend
den Lampensockel in die Leuch-
teneinheit ein, indem Sie ihn ein-
führen und den Lampensockel im
Uhrzeigersinn drehen.
Schalten Sie nach dem Einbau der
Glühlampe den vorderen Fahrtrich-
tungsanzeiger ein, um visuell zu prüfen,
dass kein Licht aus dem Lampensockel
austritt.
Bringen Sie nach dem Austausch der linken Glühlampe die Waschflüssig-
keits-Einfüllöffnung wieder in ihre Ausgangsstellung.
4
5
IS300h_OM_German_OM99K28M.book 580 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5817-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)■
Äußere Fußraumleuchten
Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spie-
gelfläche nach oben zu neigen,
und kleben Sie den unteren Teil
der Spiegelabdeckung zum
Schutz mit Klebeband ab.
Führen Sie 2 mit Schutzklebe-
band umwickelte Schlitzschrau-
bendreher ein und lösen Sie die
Laschen hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heran,
lösen Sie dabei jeweils 2 Laschen auf
einmal.
Arbeiten Sie vorsichtig, damit Sie den
Spiegel nicht fallenlassen.
Trennen Sie die Steckverbinder
hinter dem Spiegel und entfernen
Sie den Spiegel.
Markieren Sie beim Ausbau der
schmalen Steckverbinder unbedingt
einen der Steckverbinder mit einem
Stück Klebeband, um eine Verwechs-
lung beim Wiederanbringen zu ver-
meiden.
Arbeiten Sie vorsichtig, damit Sie den Spiegel nicht fallenlassen.
Berühren Sie bei der Handhabung des Spiegels keines der Teile, auf welche Schmier-
fett aufgetragen wurde.
Die Anzahl der Steckverbinder hängt von der jeweiligen Fahrzeugausführung ab.
Entfernen Sie die 5 Schrauben
und nehmen Sie die äußere Spie-
gelabdeckung und die Abdec-
kung hinter dem Spiegel ab.
1
2
3
4
IS300h_OM_German_OM99K28M.book 581 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5827-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Bauen Sie eine neue Glühlampe
ein und setzen Sie anschließend
den Lampensockel in die Leuch-
teneinheit ein, indem Sie ihn ein-
führen und den Lampensockel im
Uhrzeigersinn drehen.
Richten Sie beim Einsetzen der Lam-
penfassung die aufgedruckten Markie-
rungen am Lampengehäuse und an
der Fassung aufeinander aus.
5
6
7
IS300h_OM_German_OM99K28M.book 582 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5837-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)
Bringen Sie die Blendenabdec-
kung am Spiegelrahmen an, befe-
stigen Sie sie mit einer Schraube
und installieren Sie den seitlichen
Fahrtrichtungsanzeiger und die
äußere Fußraumleuchte.
Verwenden Sie nur die in der Abbil-
dung gezeigte Schraubenposition.
Richten Sie die Laschen an der seitli-
chen Fahrtrichtungsanzeigereinheit
und der Abdeckung aus und installie-
ren Sie sie.
Verriegeln Sie die Nut der äußeren
Fußraumleuchten-Einheit mit den
Laschen an der Abdeckung und
sichern Sie sie.
Schalten Sie nach dem Einbau der
äußeren Fußraumleuchten-Einheit die
äußere Fußraumleuchte ein, um visuell
zu prüfen, dass kein Licht aus dem
Lampensockel austritt.
Lösen Sie die Laschen und tren-
nen Sie den oberen Teil und den
unteren Teil der äußeren Abdec-
kung des Spiegels ab.
8
9
IS300h_OM_German_OM99K28M.book 583 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5847-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Bringen Sie die äußere Abdec-
kung des Spiegels an, indem Sie
die untere Seite zuerst anbringen
und anschließend die obere Seite
anbringen.
Setzen Sie beim Einbau der unteren
Seite der Abdeckung den Stift des seit-
lichen Fahrtrichtungsanzeigers in das
Loch in der Abdeckung ein.
Befestigen Sie die Abdeckung
mit Schrauben und verbinden Sie
die Steckverbinder wieder.
Befestigen Sie den Kabelstrang, indem
Sie ihn wieder wie ursprünglich an die
Haken an der Rückseite der Spiegelo-
berfläche anbringen.
10
11
IS300h_OM_German_OM99K28M.book 584 ページ ２０１６年８月３０日　火曜日　午後３時１１分
