2017 Lexus IS300h Betriebsanleitung (in German)

1292. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)
◆Anzeigeelemente
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler A/Tageskilometerzähler B
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzuzei-
gen.
Rufen Sie zum Zurücksetzen den gewünschten Tageskilometerzähler auf und halten
Sie die Taste für Gesamtkilometerzähler/Tageskilometerzähler und Tageskilometer-
rückstellung gedrückt.
■
Entfernung bis zum nächsten Motorölwechsel
Zeigt die Entfernung an, die ein Fahrzeug gefahren werden kann, bis ein
Ölwechsel erforderlich wird.
◆Pop-up-Anzeige
In manchen Situationen wird vorübergehend Folgendes angezeigt:
■ Entfernung bis zum nächsten Motorölwechsel
Zeigt die Entfernung bis zum nächsten Motorölwechsel an. Diese Anzeige
wird in folgenden Situationen angezeigt:
• Wenn die Starttaste auf den Modus ON gestellt wird.
• Wenn eine Warnmeldung angezeigt wird, die darauf hinweist, dass eine Ölwartung
bald durchgeführt werden sollte oder erforderlich wird.
◆Geschwindigkeitswarnung
In eingeschaltetem Zustand wird die Fahrzeuggeschwindigkeit angezeigt, ab
der die Geschwindigkeitswarnung aktiviert wird. Wenn das Fahrzeug die ein-
gestellte Geschwindigkeit überschreitet, blinkt die Geschwindigkeitsanzeige
und ein Summer ertönt.
• Drücken Sie die Taste für Gesamtkilometerzähler/Tageskilometerzähler und Tageskilo-
meterrückstellung um den Gesamtkilometerzähler usw. bei eingeschalteter Geschwin-
digkeitswarnung aufzurufen. (Wenn die Taste für eine gewisse Zeit nicht gedrückt
wurde, wird die Geschwindigkeitswarnung angezeigt.)
• Die Geschwindigkeit, bei der die Geschwindigkeitswarnung aktiv wird, kann über
geändert werden. (S. 124)
Anzeigebereich für Gesamtkilometerzähler/Tageskilometerzähler
IS300h_OM_German_OM99K28M.book 129 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1302. Kombiinstrument
IS300h_EM(OM99K28M)
■Hintergrundfarbe des Anzeigebereichs für Anzeigen/Schaltstellung (außer F SPORT-
Modelle)
Die Hintergrundfarbe des Anzeigebereichs für Anzeigen/Schaltstellung wird abhängig vom
Fahrmodus folgendermaßen geändert (S. 359):
●Umweltfreundlicher Fahrmodus: Blau
●Sportmodus: Rot
■G-Kraft-Anzeige (je nach Ausstattung)
Die G-Kraftwerte betragen möglicherweise nicht null, obwohl das Fahrzeug geparkt ist, z. B.
wenn das Fahrzeug an einer Steigung geparkt ist.
■Unterbrechung der Einstellungsanzeige
●Einige Einstellungen können nicht während der Fahrt geändert werden. Parken Sie das
Fahrzeug an einer sicheren Stelle, wenn Sie Einstellungen ändern.
●Wenn eine Warnmeldung angezeigt wird, wird der Betrieb der Einstellungsanzeige unter-
brochen.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phänomen ist
charakteristisch für Flüssigkristallanzeigen und die Anzeige kann weiterhin problemlos ver-
wendet werden.
■Individuelle Anpassung
Einige Funktionen können angepasst werden. (S. 124, 684)
WARNUNG
■Vorsicht bei Nutzung während der Fahrt
●Achten Sie beim Bedienen der Multi-Informationsanzeige während der Fahrt besonders
auf einen sicheren Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informationsanzeige,
da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor dem Fahrzeug übersehen
können.
■Die Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahrzeugs
erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der Informations-
anzeige möglicherweise langsamer und Änderungen der Anzeige werden verzögert ein-
geblendet.
Beispielsweise gibt es eine Verzögerung zwischen dem Schalten durch den Fahrer und der
Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann dazu führen, dass
der Fahrer erneut herunterschaltet, was eine heftige und übermäßige Motorbremswirkung
auslöst und möglicherweise einen Unfall mit Todesfolge oder Verletzungen verursacht.
■Vorsichtsmaßnahmen beim Einrichten der Anzeige
Da das Hybridsystem bei der Einrichtung der Anzeige in Betrieb sein muss, sorgen Sie
dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist. In einem
geschlossenen Bereich, wie einer Garage, können sich Abgase mit schädlichem Kohlen-
monoxid (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum Tod bzw. zu schwer-
wiegender Gesundheitsgefährdung führen.
IS300h_OM_German_OM99K28M.book 130 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1312. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)
HINWEIS
■Während des Einrichtens der Anzeige
Um ein Entladen der 12-Volt-Batterie zu vermeiden, sorgen Sie dafür, dass das Hybridsy-
stem in Betrieb ist, wenn die Anzeigefunktionen eingerichtet werden.
IS300h_OM_German_OM99K28M.book 131 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1322. Kombiinstrument
IS300h_EM(OM99K28M)
Bildschirm Energiemonitor/Verbrauch
Sie können den Status Ihres Hybridsystems auf der Multi-Informationsan-
zeige und dem Audiosystem sehen.
Fahrzeuge mit 10,3-Zoll-Anzeige: Der Energiemonitor- oder Verbrauchs-
bildschirm kann auf der seitlichen Anzeige angezeigt und bedient werden.
Multi-Informationsanzeige
Bildschirm des Audiosystems
Steuerschalter für die Instrumente
Taste “MENU”
Lexus-Display-Audiocontroller
Remote Touch-Knopf
Taste “ENTER”
*1: Fahrzeuge mit Lexus-Display-Audiosy-
stem
*2: Fahrzeuge mit 10,3-Zoll-Anzeige
1
2
3
4
5
6
7*1*2
IS300h_OM_German_OM99K28M.book 132 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1332. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)
Lexus-Display-Audio-Bildschirm
Drücken Sie die Taste “MENU” auf
dem Lexus-Display-Audiocontroller
und wählen Sie dann “Auto” auf dem
Bildschirm “MENÜ”.
Wenn der Bildschirm “Energiemonitor”
nicht angezeigt wird, bewegen Sie den
Controller nach rechts und wählen Sie
“Energie”.
10,3-Zoll-Anzeige
Drücken Sie die Taste “MENU” auf
dem Remote Touch und wählen Sie
auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Fahrtinformatio-
nen” oder “Vorh. Wert” angezeigt wird,
wählen Sie “Energie”.
Multi-Informationsanzeige
Drücken Sie “” oder “” der Steuerschalter für die Instrumente und wählen Sie
. Drücken Sie dann “” oder “”, um die Anzeige für den Energiemonitor
auszuwählen.
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächli-
chen Bedingungen leicht abweichen können.
Energiemonitor
Bildschirm des AudiosystemsMulti-Informationsanzeige
Wenn das Fahrzeug mit
dem Elektromotor
(Traktionsmotor)
betrieben wird
IS300h_OM_German_OM99K28M.book 133 ページ ２０１６年８月３０日　火曜日　午後３時１１分

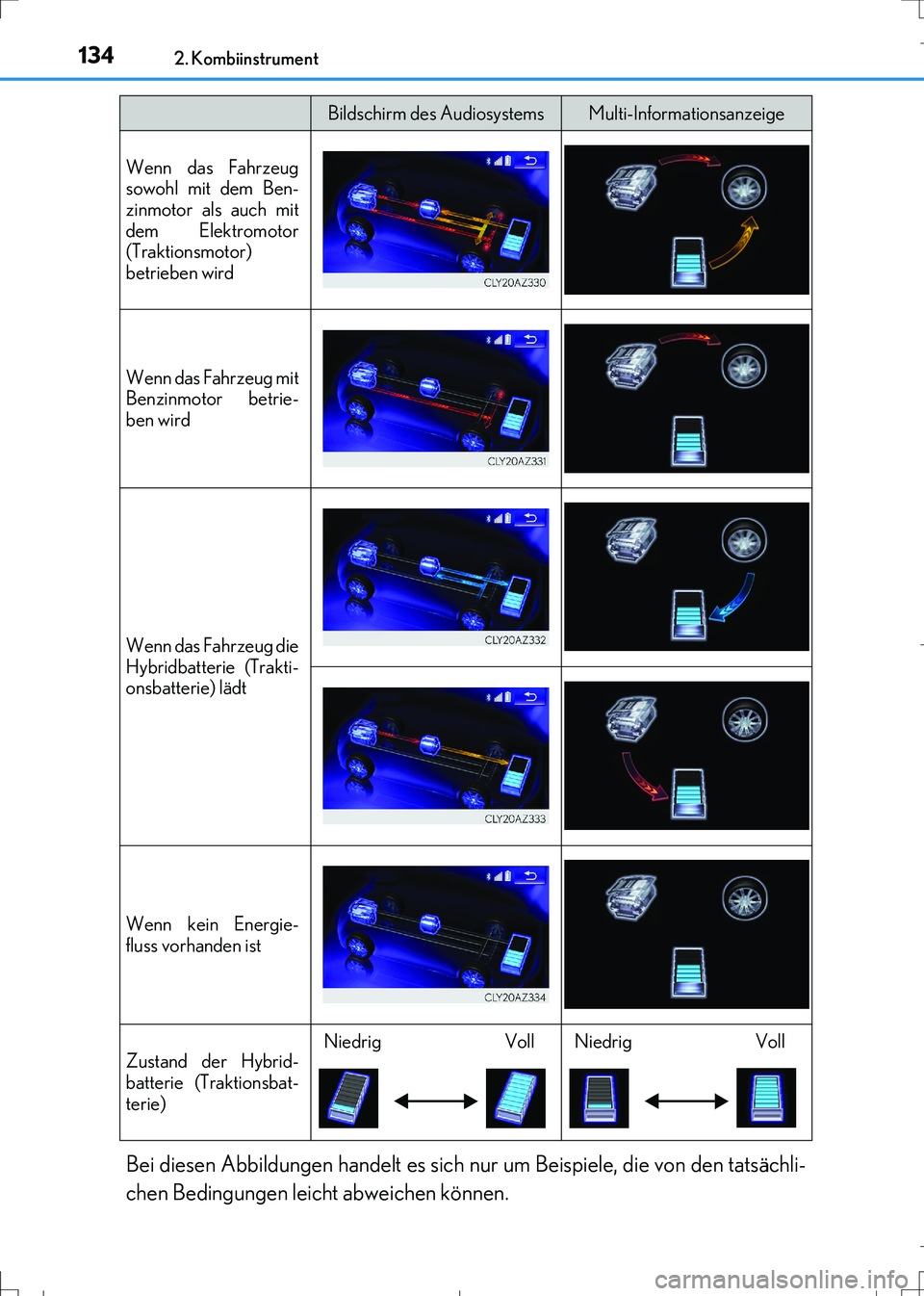

1342. Kombiinstrument
IS300h_EM(OM99K28M)
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächli-
chen Bedingungen leicht abweichen können.
Wenn das Fahrzeug
sowohl mit dem Ben-
zinmotor als auch mit
dem Elektromotor
(Traktionsmotor)
betrieben wird
Wenn das Fahrzeug mit
Benzinmotor betrie-
ben wird
Wenn das Fahrzeug die
Hybridbatterie (Trakti-
onsbatterie) lädt
Wenn kein Energie-
fluss vorhanden ist
Zustand der Hybrid-
batterie (Traktionsbat-
terie)NiedrigVollNiedrigVoll
Bildschirm des AudiosystemsMulti-Informationsanzeige
IS300h_OM_German_OM99K28M.book 134 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1352. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)■
Fahrtinformationen
Lexus-Display-Audio-Bildschirm
Drücken Sie die Taste “MENU” auf dem Lexus-Display-Audiocontroller und
wählen Sie dann “Auto” auf dem Bildschirm “MENÜ”.
Wenn der Bildschirm “Fahrtinformationen” nicht angezeigt wird, bewegen Sie den
Controller nach rechts und wählen Sie “Fahrtinformationen”.
Kraftstoffverbrauch in den letzten
15 Minuten
Aktueller Kraftstoffverbrauch
Regenerierte Energie in den letz-
ten 15 Minuten
Ein Symbol steht für 50 Wh. Bis
zu 5 Symbole werden angezeigt.
Durchschnittsgeschwindigkeit seit dem Starten des Hybridsystems.
Verstrichene Zeit seit dem Starten des Hybridsystems.
Reichweite (S. 138)
Kraftstoffverbrauch
1
2
3
4
5
6
IS300h_OM_German_OM99K28M.book 135 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1362. Kombiinstrument
IS300h_EM(OM99K28M)
10,3-Zoll-Anzeige
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie
auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Vorh. Wert” angezeigt wird, wählen Sie
“Fahrtinformationen”.
Zurücksetzen der Verbrauchsda-
ten
Kraftstoffverbrauch in den letzten
15 Minuten
Aktueller Kraftstoffverbrauch
Regenerierte Energie in den letz-
ten 15 Minuten
Ein Symbol steht für 50 Wh. Bis zu 5 Symbole werden angezeigt.
Durchschnittsgeschwindigkeit seit dem Starten des Hybridsystems.
Verstrichene Zeit seit dem Starten des Hybridsystems.
Reichweite (S. 138)
Der durchschnittliche Kraftstoffverbrauch für die letzten 15 Minuten ist nach
Farben unterteilt in vergangene Durchschnittswerte sowie Durchschnitts-
werte, die ermittelt wurden, seitdem die Starttaste das letzte Mal in den
Modus ON gestellt wurde. Verwenden Sie den angezeigten durchschnittli-
chen Kraftstoffverbrauch als Referenz.
Die Abbildung ist nur ein Beispiel.1
2
3
4
5
6
7
IS300h_OM_German_OM99K28M.book 136 ページ ２０１６年８月３０日　火曜日　午後３時１１分
