2017 Lexus IS300h Betriebsanleitung (in German)

1052. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)

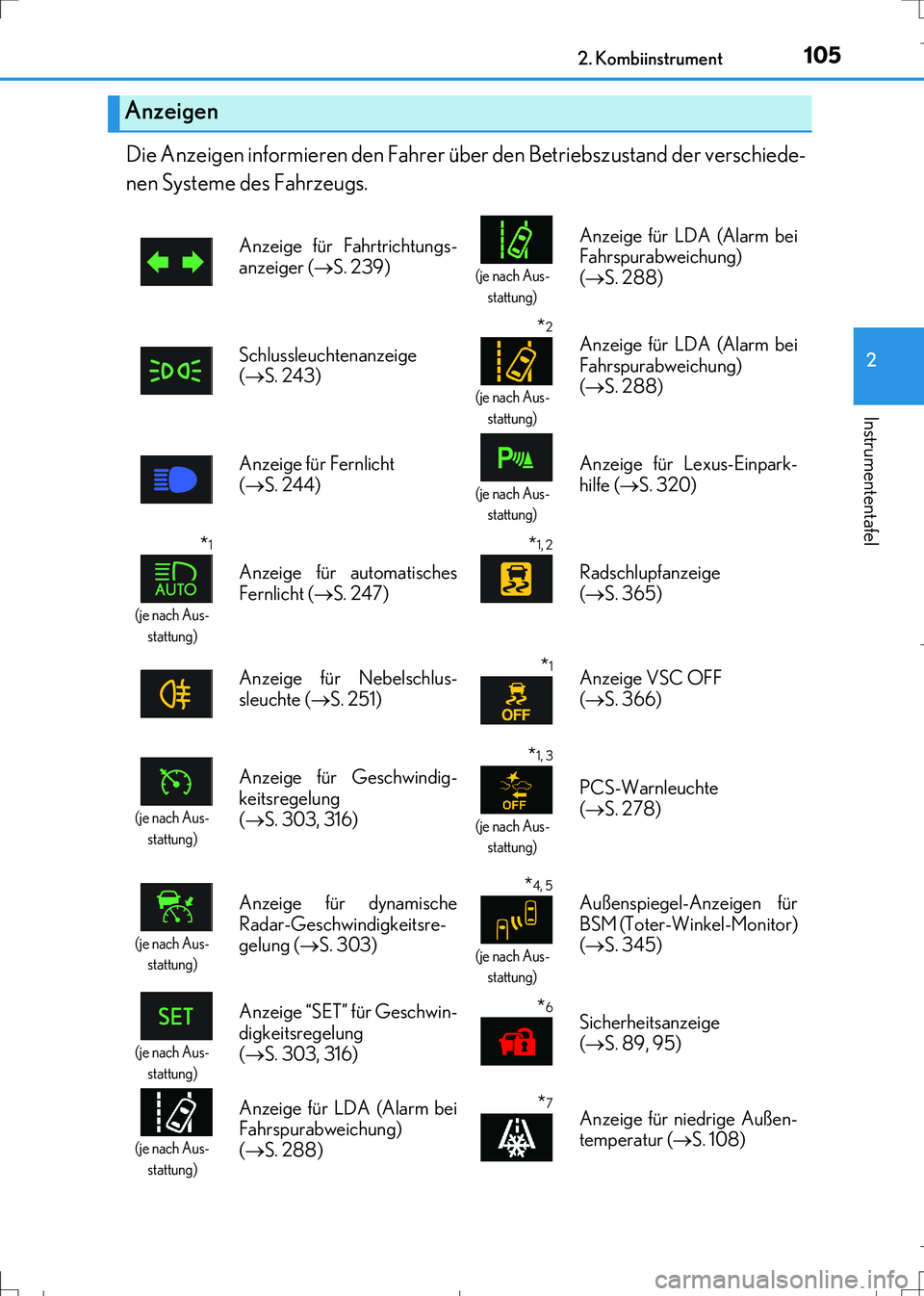

Die Anzeigen informieren den Fahrer über den Betriebszustand der verschiede-
nen Systeme des Fahrzeugs.
Anzeigen
Anzeige für Fahrtrichtungs-
anzeiger (S. 239)
(je nach Aus-
stattung)
Anzeige für LDA (Alarm bei
Fahrspurabweichung)
(S. 288)
Schlussleuchtenanzeige
(S. 243)
*2
(je nach Aus-
stattung)
Anzeige für LDA (Alarm bei
Fahrspurabweichung)
(S. 288)
Anzeige für Fernlicht
(S. 244)

(je nach Aus-
stattung)
Anzeige für Lexus-Einpark-
hilfe (S. 320)
*1
(je nach Aus-
stattung)
Anzeige für automatisches
Fernlicht (S. 247)
*1, 2
Radschlupfanzeige
(S. 365)
Anzeige für Nebelschlus-
sleuchte (S. 251)
*1Anzeige VSC OFF
(S. 366)
(je nach Aus-
stattung)
Anzeige für Geschwindig-
keitsregelung
(S. 303, 316)*1, 3
(je nach Aus-
stattung)
PCS-Warnleuchte
(S. 278)
(je nach Aus-
stattung)
Anzeige für dynamische
Radar-Geschwindigkeitsre-
gelung (S. 303)*4, 5
(je nach Aus-
stattung)
Außenspiegel-Anzeigen für
BSM (Toter-Winkel-Monitor)
(S. 345)
(je nach Aus-
stattung)
Anzeige “SET” für Geschwin-
digkeitsregelung
(S. 303, 316)*6Sicherheitsanzeige
(S. 89, 95)
(je nach Aus-
stattung)
Anzeige für LDA (Alarm bei
Fahrspurabweichung)
(S. 288)*7Anzeige für niedrige Außen-
temperatur (S. 108)
IS300h_OM_German_OM99K28M.book 105 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1062. Kombiinstrument
IS300h_EM(OM99K28M)
*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten ein, um
anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Einschalten des Hybridsystems. Es liegt möglicherweise eine
Funktionsstörung in einem System vor, wenn eine Leuchte nicht aufleuchtet oder nicht
erlischt. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
*2: Die Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*3: Die Leuchte leuchtet auf, wenn das System abgeschaltet wird. Anzeige “READY”
(S. 225)
*9
(je nach Aus-
stattung)
Anzeige “SPORT”
(S. 359)
EV-Anzeige (S. 82)
*9
(je nach Aus-
stattung)
Anzeige “SPORT S”
(S. 359)
*8
Anzeige für EV-Fahrmodus
(S. 230)
*9
(je nach Aus-
stattung)
Anzeige “SPORT S+”
(S. 359)
*9
Anzeige für EV-Fahrmodus
(S. 230)
*9
(je nach Aus-
stattung)
Anzeige “CUSTOMIZE”
(S. 359)
*8Anzeige für umweltfreundli-
chen Fahrmodus (S. 359)Anzeige für Schnee-Modus
(S. 233)
*9Anzeige für umweltfreundli-
chen Fahrmodus (S. 359)*1, 6Anzeige “PASSEN-
GER AIR BAG”
(S. 54)
*8Anzeige “SPORT”
(S. 359)
IS300h_OM_German_OM99K28M.book 106 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1072. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)

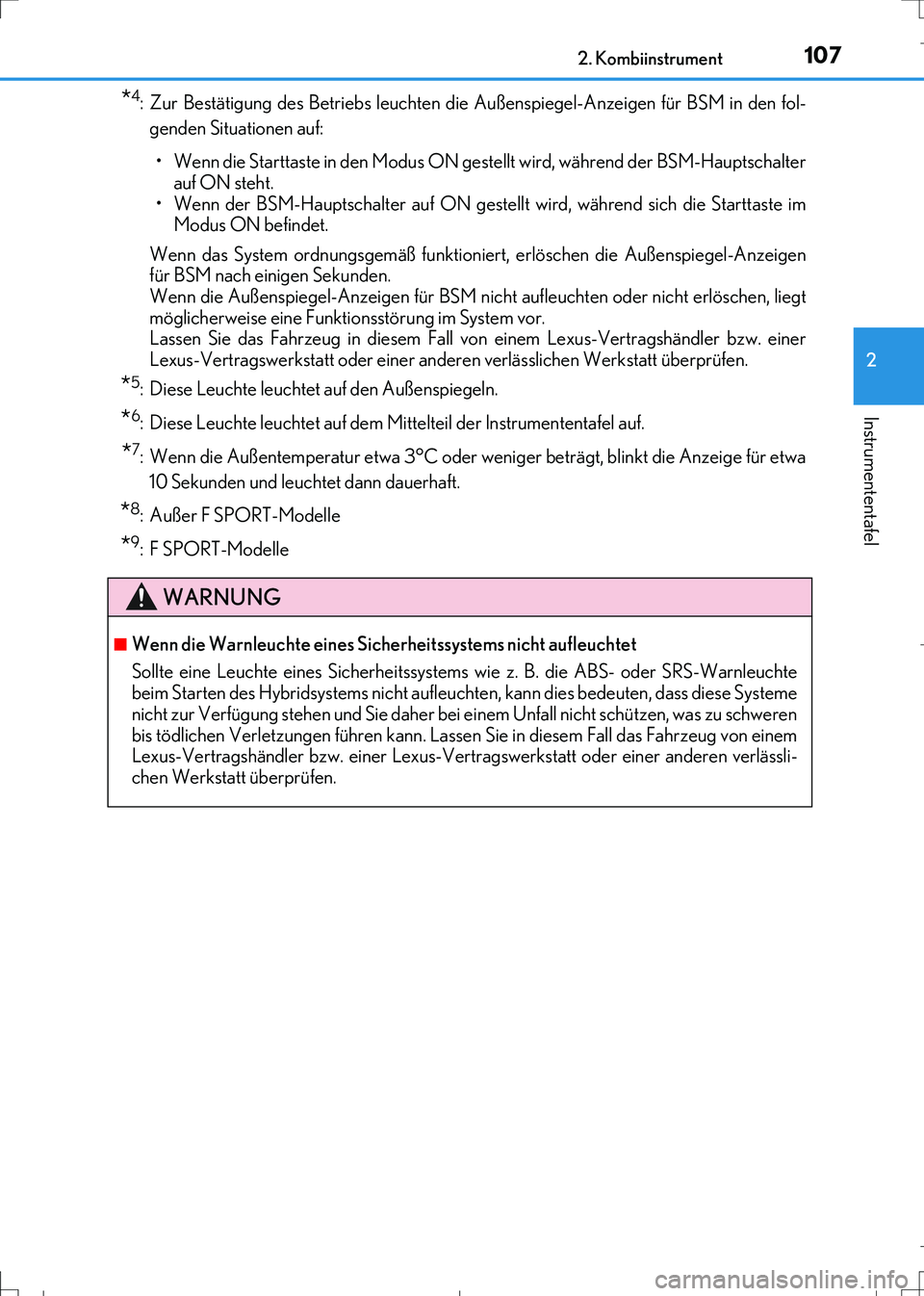

*4: Zur Bestätigung des Betriebs leuchten die Außenspiegel-Anzeigen für BSM in den fol-
genden Situationen auf:
• Wenn die Starttaste in den Modus ON gestellt wird, während der BSM-Hauptschalter
auf ON steht.
• Wenn der BSM-Hauptschalter auf ON gestellt wird, während sich die Starttaste im
Modus ON befindet.
Wenn das System ordnungsgemäß funktioniert, erlöschen die Außenspiegel-Anzeigen
für BSM nach einigen Sekunden.
Wenn die Außenspiegel-Anzeigen für BSM nicht aufleuchten oder nicht erlöschen, liegt
möglicherweise eine Funktionsstörung im System vor.
Lassen Sie das Fahrzeug in diesem Fall von einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
*5: Diese Leuchte leuchtet auf den Außenspiegeln.
*6: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*7: Wenn die Außentemperatur etwa 3°C oder weniger beträgt, blinkt die Anzeige für etwa
10 Sekunden und leuchtet dann dauerhaft.
*8: Außer F SPORT-Modelle
*9: F SPORT-Modelle
WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Sollte eine Leuchte eines Sicherheitssystems wie z. B. die ABS- oder SRS-Warnleuchte
beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeuten, dass diese Systeme
nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht schützen, was zu schweren
bis tödlichen Verletzungen führen kann. Lassen Sie in diesem Fall das Fahrzeug von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
IS300h_OM_German_OM99K28M.book 107 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1082. Kombiinstrument
IS300h_EM(OM99K28M)

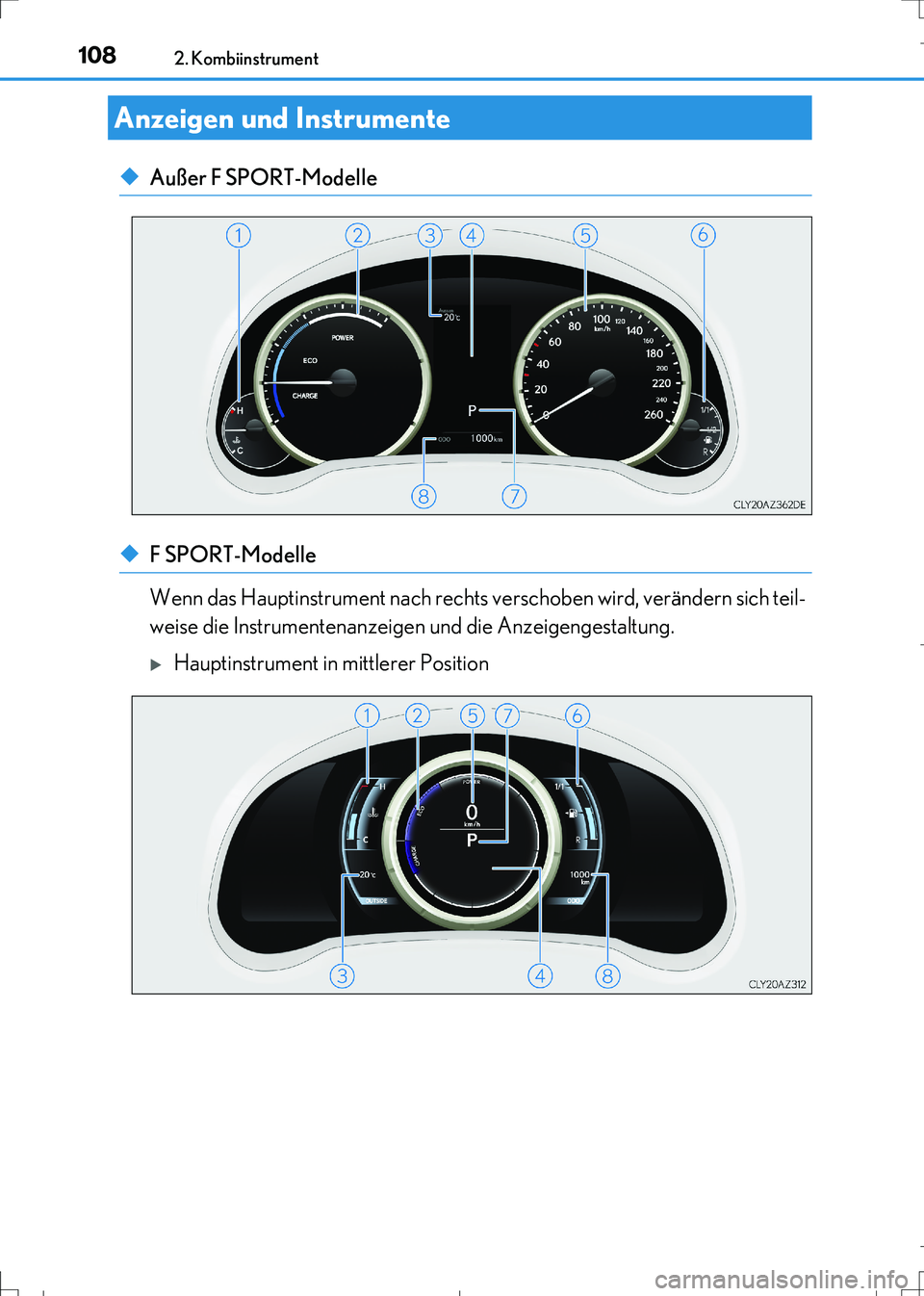

◆Außer F SPORT-Modelle
◆F SPORT-Modelle
Wenn das Hauptinstrument nach rechts verschoben wird, verändern sich teil-
weise die Instrumentenanzeigen und die Anzeigengestaltung.
Hauptinstrument in mittlerer Position
Anzeigen und Instrumente
IS300h_OM_German_OM99K28M.book 108 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1092. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)

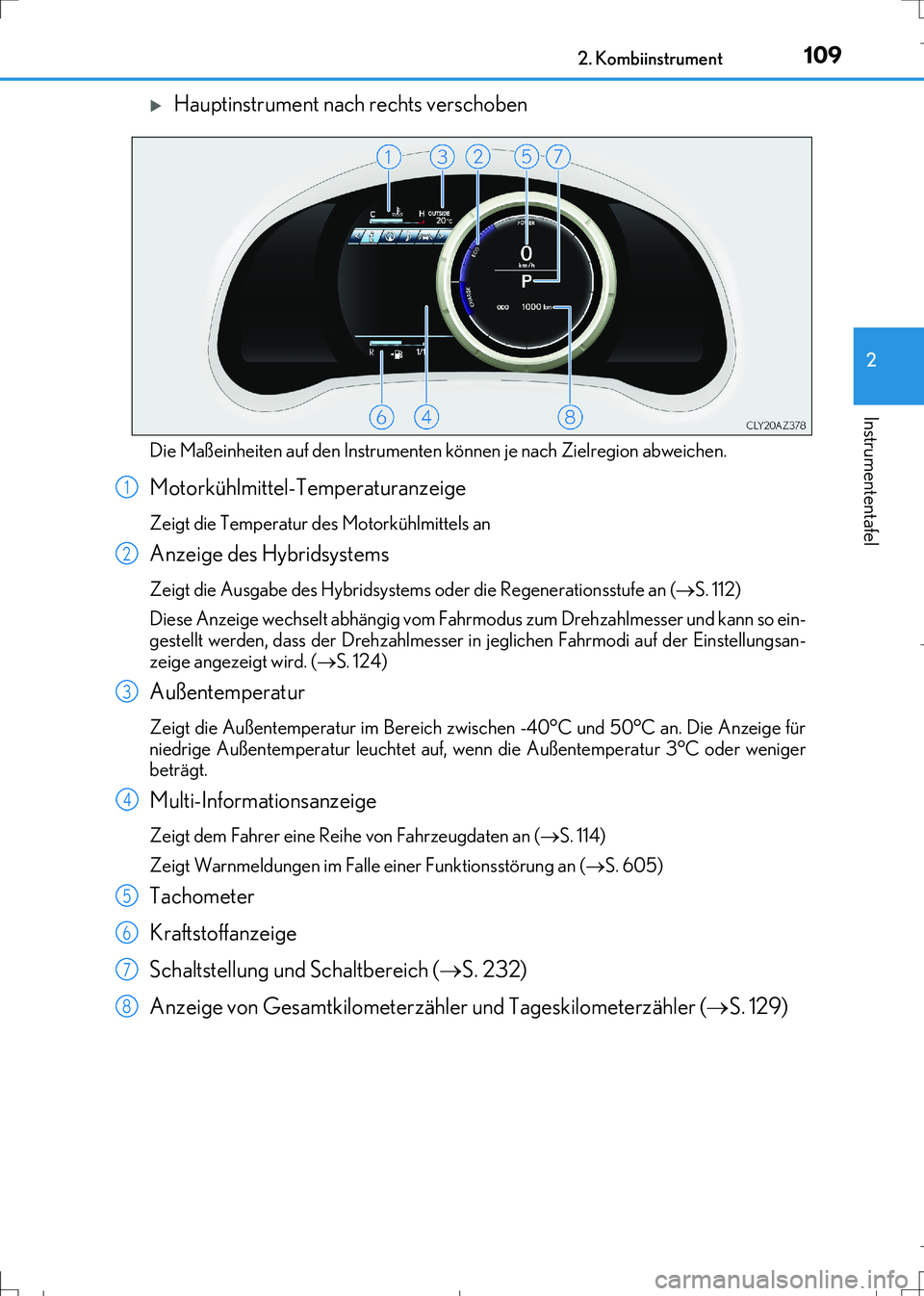

Hauptinstrument nach rechts verschoben
Die Maßeinheiten auf den Instrumenten können je nach Zielregion abweichen.
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeige des Hybridsystems
Zeigt die Ausgabe des Hybridsystems oder die Regenerationsstufe an (S. 112)
Diese Anzeige wechselt abhängig vom Fahrmodus zum Drehzahlmesser und kann so ein-
gestellt werden, dass der Drehzahlmesser in jeglichen Fahrmodi auf der Einstellungsan-
zeige angezeigt wird. (S. 124)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an. Die Anzeige für
niedrige Außentemperatur leuchtet auf, wenn die Außentemperatur 3°C oder weniger
beträgt.
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an (S. 114)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an (S. 605)
Tachometer
Kraftstoffanzeige
Schaltstellung und Schaltbereich (S. 232)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler (S. 129)
1
2
3
74
5
6
7
8
IS300h_OM_German_OM99K28M.book 109 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1102. Kombiinstrument
IS300h_EM(OM99K28M)■

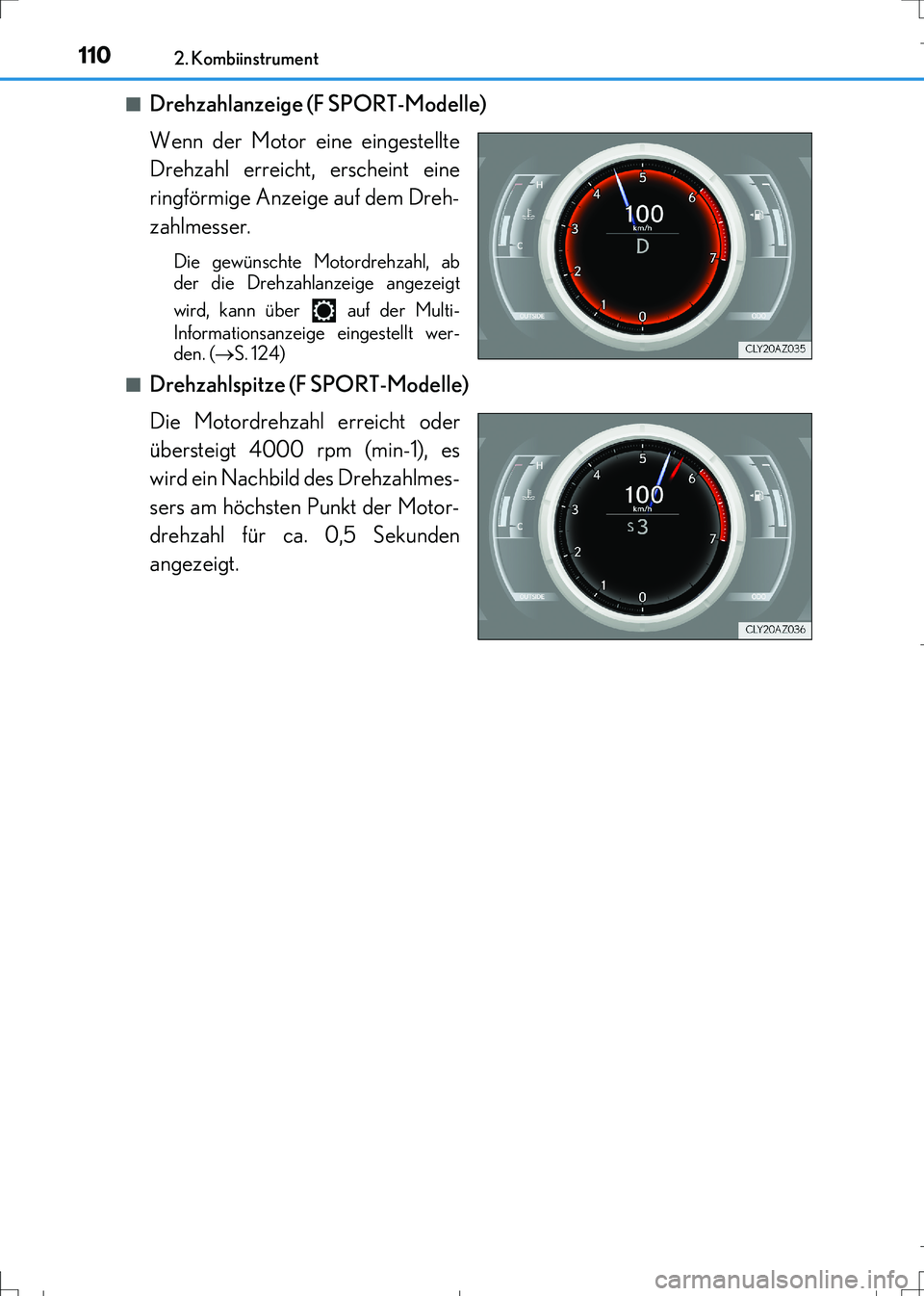

Drehzahlanzeige (F SPORT-Modelle)
Wenn der Motor eine eingestellte
Drehzahl erreicht, erscheint eine
ringförmige Anzeige auf dem Dreh-
zahlmesser.
Die gewünschte Motordrehzahl, ab
der die Drehzahlanzeige angezeigt
wird, kann über auf der Multi-
Informationsanzeige eingestellt wer-
den. (S. 124)
■
Drehzahlspitze (F SPORT-Modelle)
Die Motordrehzahl erreicht oder
übersteigt 4000 rpm (min-1), es
wird ein Nachbild des Drehzahlmes-
sers am höchsten Punkt der Motor-
drehzahl für ca. 0,5 Sekunden
angezeigt.
IS300h_OM_German_OM99K28M.book 110 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1112. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)■

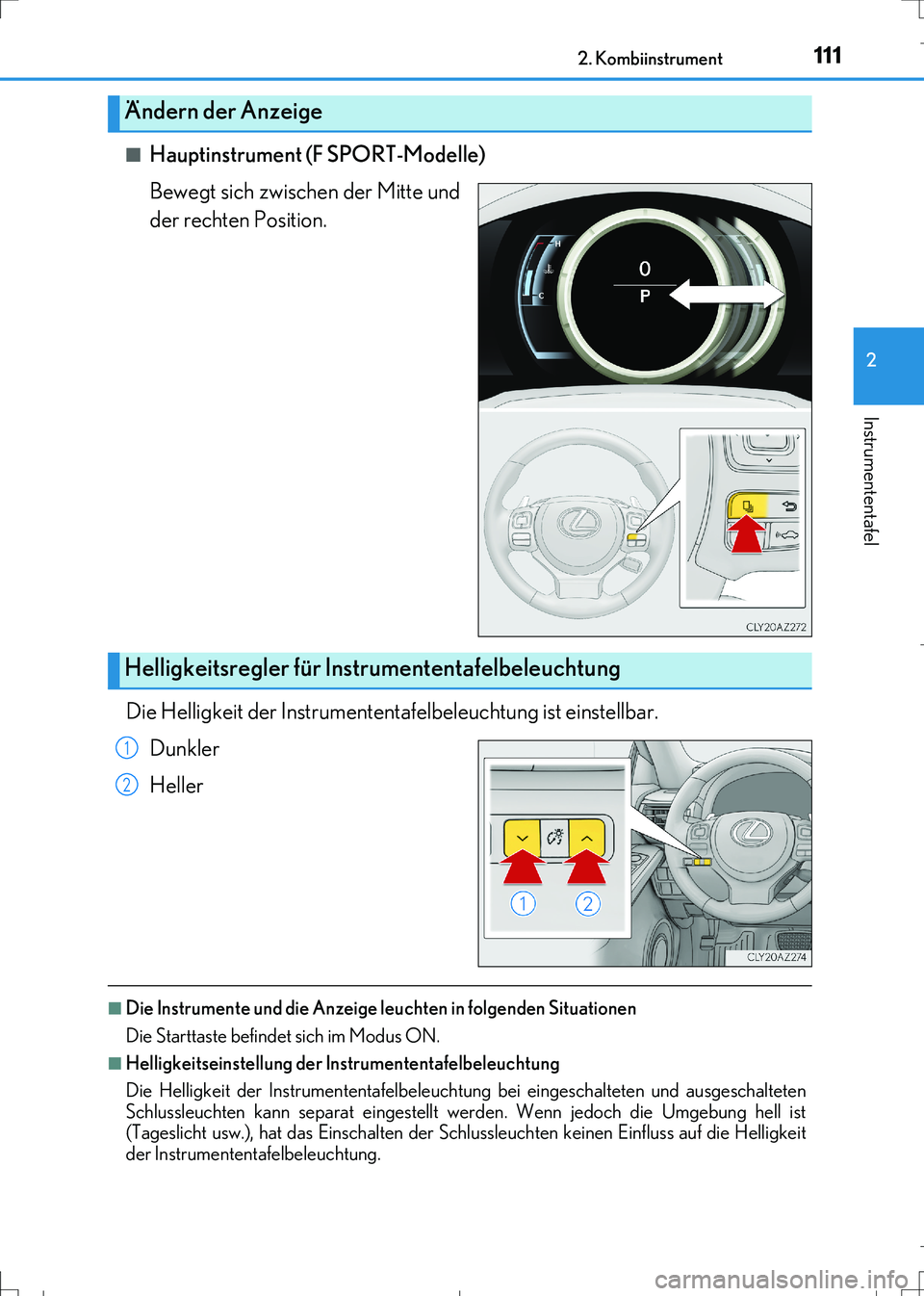

Hauptinstrument (F SPORT-Modelle)
Bewegt sich zwischen der Mitte und
der rechten Position.
Die Helligkeit der Instrumententafelbeleuchtung ist einstellbar.
Dunkler
Heller
■Die Instrumente und die Anzeige leuchten in folgenden Situationen
Die Starttaste befindet sich im Modus ON.
■Helligkeitseinstellung der Instrumententafelbeleuchtung
Die Helligkeit der Instrumententafelbeleuchtung bei eingeschalteten und ausgeschalteten
Schlussleuchten kann separat eingestellt werden. Wenn jedoch die Umgebung hell ist
(Tageslicht usw.), hat das Einschalten der Schlussleuchten keinen Einfluss auf die Helligkeit
der Instrumententafelbeleuchtung.
Ändern der Anzeige
Helligkeitsregler für Instrumententafelbeleuchtung
1
2
IS300h_OM_German_OM99K28M.book 111 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1122. Kombiinstrument
IS300h_EM(OM99K28M)
■Anzeige des Hybridsystems
Lade-Bereich
Zeigt das regenerative Aufladen an.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmotors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen Bedingungen automatisch angehalten und
wieder gestartet.
Eco-Bereich
Gibt an, dass das Fahrzeug auf umweltfreundliche Weise gefahren wird.
Leistungsbereich
Zeigt an, dass ein umweltfreundlicher Fahrbereich überschritten wird (beim Fahren unter
Volllast usw.)
●Je nach ausgewähltem Fahrmodus wird die Anzeige des Hybridsystems oder der Drehzahl-
messer angezeigt. Die Anzeige des Hybridsystems bzw. der Drehzahlmesser können über
auf der Multi-Informationsanzeige so eingestellt werden, dass sie permanent angezeigt
werden. (S. 124)
●Die Anzeige des Hybridsystems wird in folgenden Situationen angezeigt:
• Wenn die Drehzahlmessereinstellung so eingestellt ist, dass je nach Fahrmodus gewech-
selt wird, und ein anderer Fahrmodus als der Sportmodus ausgewählt wird
• Wenn die Drehzahlmessereinstellung so eingestellt ist, dass immer die Anzeige des
Hybridsystems angezeigt wird
●Eine umweltfreundlichere Fahrweise kann erreicht werden, indem die Anzeigenadel (außer
F SPORT-Modelle) oder Balkenanzeige (F SPORT-Modelle) innerhalb des Eco-Bereichs
gehalten wird.
●Der Lade-Bereich zeigt den Status der Regeneration* an. Regenerierte Energie wird zum
Laden der Hybridbatterie (Traktionsbatterie) verwendet.
Außer F SPORT-ModelleF SPORT-Modelle
1
2
3
4
IS300h_OM_German_OM99K28M.book 112 ページ ２０１６年８月３０日　火曜日　午後３時１１分
