2017 FIAT FULLBACK Instrukcja obsługi (in Polish)

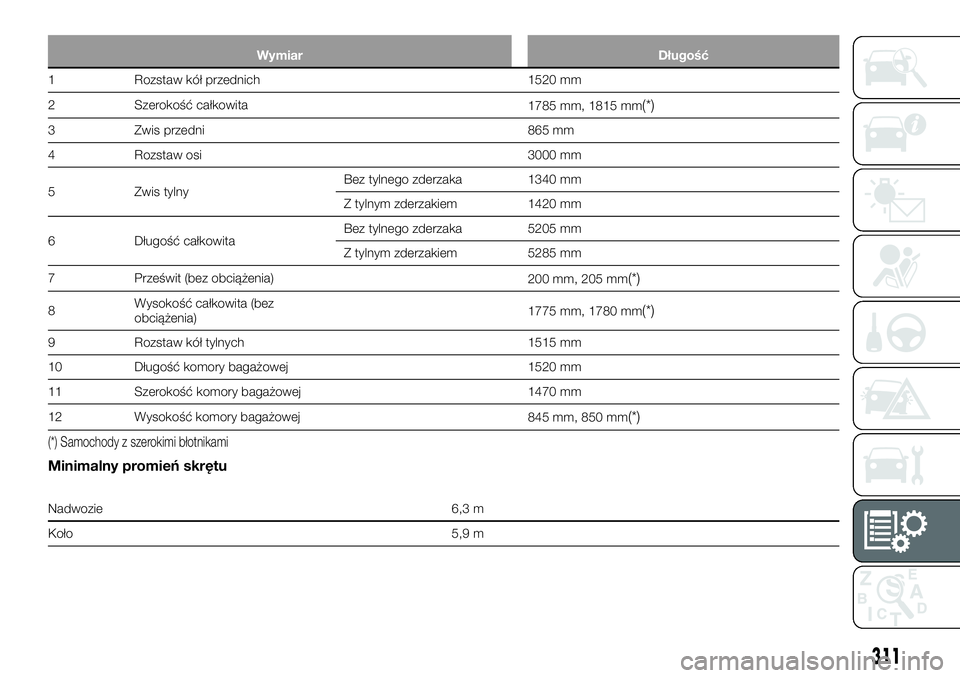

Wymiar Długość
1 Rozstaw kół przednich 1520 mm
2 Szerokość całkowita
1785 mm, 1815 mm
(*)
3 Zwis przedni 865 mm
4 Rozstaw osi 3000 mm
5 Zwis tylnyBez tylnego zderzaka 1340 mm
Z tylnym zderzakiem 1420 mm
6 Długość całkowitaBez tylnego zderzaka 5205 mm
Z tylnym zderzakiem 5285 mm
7 Prześwit (bez obciążenia)
200 mm, 205 mm
(*)
8Wysokość całkowita (bez
obciążenia)1775 mm, 1780 mm(*)
9 Rozstaw kół tylnych 1515 mm
10 Długość komory bagażowej 1520 mm
11 Szerokość komory bagażowej 1470 mm
12 Wysokość komory bagażowej
845 mm, 850 mm
(*)
(*) Samochody z szerokimi błotnikami
Minimalny promień skrętu
Nadwozie 6,3 m
Koło 5,9 m
311

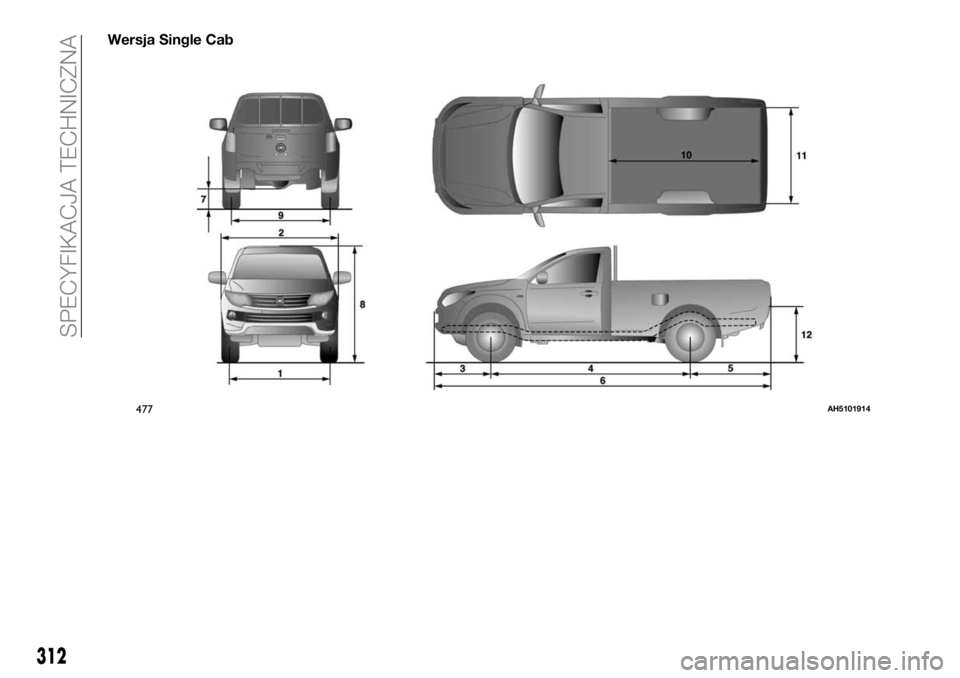

Wersja Single Cab
477AH5101914
312
SPECYFIKACJA TECHNICZNA

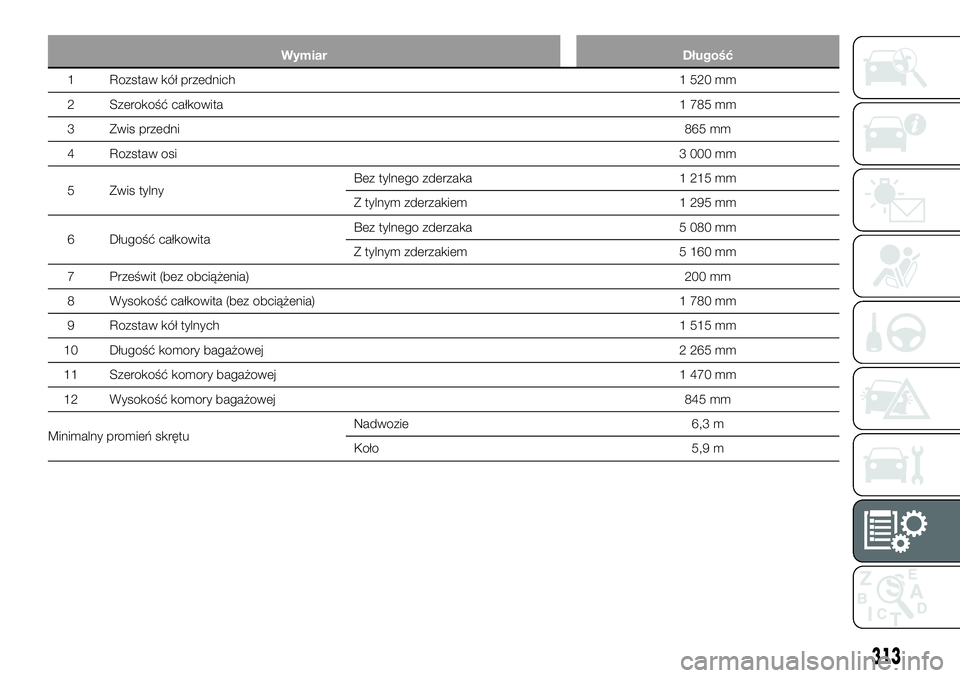

Wymiar Długość
1 Rozstaw kół przednich1 520 mm
2 Szerokość całkowita1 785 mm
3 Zwis przedni865 mm
4 Rozstaw osi3 000 mm
5 Zwis tylnyBez tylnego zderzaka 1 215 mm
Z tylnym zderzakiem 1 295 mm
6 Długość całkowitaBez tylnego zderzaka 5 080 mm
Z tylnym zderzakiem 5 160 mm
7 Prześwit (bez obciążenia)200 mm
8 Wysokość całkowita (bez obciążenia) 1 780 mm
9 Rozstaw kół tylnych1 515 mm
10 Długość komory bagażowej2 265 mm
11 Szerokość komory bagażowej 1 470 mm
12 Wysokość komory bagażowej 845 mm
Minimalny promień skrętuNadwozie 6,3 m
Koło 5,9 m
313

OSIĄGI SAMOCHODU
Wersja Single cab
Prędkość maksymalna 169 km/h
Wersja Club cab
Samochody bez szerokich
błotnikówSamochody z szerokimi błotnikami
Prędkość maksymalna 169 km/h 179 km/h
Wersja Double cab
Samochody bez szerokich
błotnikówSamochody z szerokimi błotnikami
Manualna skrzynia biegówAutomatyczna skrzynia
biegów
Prędkość maksymalna 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Samochody z silnikiem o wysokiej mocy
314
SPECYFIKACJA TECHNICZNA

MASY SAMOCHODU
Wersja Single Cab
Wymiar Waga
Masa własnaBez wyposażenia opcjonalnego 1 790 kg
Z pełnym wyposażeniem opcjonalnym 1 835 kg
Maksymalna masa całkowita samochodu 2 850 kg
Maksymalne obciążenie osiPrzód 1 260 kg
Tył 1 840 kg
Maksymalna masa holowanej
przyczepyZ hamulcem 3 000 kg
Bez hamulca 750 kg
Maksymalne obciążenie haka holowniczego 120 kg
Maksymalna masa całkowita zestawu 5 820 kg
Maksymalna dopuszczalna masa urządzenia sprzęgającego 34 kg
Liczba miejsc siedzących 2 osób
Uwaga Dane dotyczące przyczepy podano zgodnie z zaleceniami producenta.
315

Wersja Club Cab
Samochody bez szerokich błotnikówSamochody
z szerokimi
błotnikami
Kierownica po
lewej stronieKierownica po
prawej stronie
Masa własnaBez wyposażenia
opcjonalnego1820 kg 1 805 kg 1 840 kg
Z pełnym
wyposażeniem
opcjonalnym1 910 kg 1 895 kg 1 930 kg
Maksymalna masa całkowita samochodu 2 850 kg
Maksymalne obciążenie osiPrzód 1 260 kg
Tył 1 840 kg
Maksymalna masa holowanej przyczepyZ hamulcem 3 000 kg
Bez hamulca 750 kg
Maksymalne obciążenie haka holowniczego 120 kg
Maksymalna masa całkowita zestawu 5 820 kg
Maksymalna dopuszczalna masa urządzenia
sprzęgającego34 kg
Liczba miejsc siedzących
4 osoby, 2 osoby
(*)
(*) Samochody bez opcji miejsc tylnych
UWAGA: Dane dotyczące przyczepy podano zgodnie z zaleceniami producenta.
UWAGA: W razie przewożenia ładunku i/lub holowania przyczepy należy upewnić się, iż nie została przekroczona żadna
z wymienionych powyżej wartości dopuszczalnych mas.
UWAGA: Dane dotyczące mas podczas holowania przyczepy nie mają zastosowania na niektórych rynkach. Prawidłowe
wartości będą podane w dowodzie rejestracyjnym pojazdu.
316
SPECYFIKACJA TECHNICZNA

Wersja Double Cab
2WD Hi-Rider
Masa własnaBez wyposażenia opcjonalnego 1 765 kg
Z pełnym wyposażeniem opcjonalnym 1 850 kg
Maksymalna masa całkowita samochodu 2 800 kg
Maksymalne obciążenie osiPrzód 1 260 kg
Tył 1 840 kg
Maksymalna masa holowanej przyczepyZ hamulcem 2 700 kg
Bez hamulca 750 kg
Maksymalne obciążenie haka holowniczego 110 kg
Maksymalna masa całkowita zestawu 5 450 kg
Maksymalna dopuszczalna masa urządzenia
sprzęgającego34 kg
Liczba miejsc siedzących5 osób
UWAGA: Dane dotyczące przyczepy podano zgodnie z zaleceniami producenta.
UWAGA: W razie przewożenia ładunku i/lub holowania przyczepy należy upewnić się, iż nie została przekroczona żadna
z wymienionych powyżej wartości dopuszczalnych mas.
UWAGA: Dane dotyczące mas podczas holowania przyczepy nie mają zastosowania na niektórych rynkach. Prawidłowe
wartości będą podane w dowodzie rejestracyjnym pojazdu.
317

Silnik Diesla 2.4 (4N15) 4WD
Manualna skrzynia biegów
Kierownica po lewej stronieKierownica po prawej
stronie
Samochody bez
szerokich błotnikówSamochody z szerokimi
błotnikami
Masa własnaBez wyposażenia
opcjonalnego1 870 kg
1 840 kg
(*2)1 875 kg
1 855 kg(*2)1 860 kg
1 855 kg(*1)
Z pełnym wyposażeniem
opcjonalnym1 960 kg
1 915 kg(*2)
1 955 kg
1 950 kg(*1)1 950 kg(*2)
1 950 kg
1 960 kg(*1)
Maksymalna masa całkowita samochodu2 900 kg
2 850 kg(*2)2 905 kg
2 850 kg(*2)2 905 kg
2 900 kg(*1)
Maksymalne obciążenie
osiPrzód 1 260 kg
Tył 1 840 kg
Maksymalna masa
holowanej przyczepyZ hamulcem 3 100 kg
Bez hamulca 750 kg
Maksymalne obciążenie haka holowniczego 125 kg
Maksymalna masa całkowita zestawu5 950 kg
5 900 kg
(*2)5 950 kg
Maksymalna dopuszczalna masa urządzenia
sprzęgającego34 kg
Liczba miejsc siedzących 5 osób
(*2) Wersje na specyficzne rynki
(*1) Samochody z systemem Start&Stop
