2017 FIAT FIORINO Návod k použití a údržbě (in Czech)

Elektrické nastavení
(u příslušné verze vozidla)
Nastavovat vnější zrcátka je povoleno pouze pouze s
klíčem zapalování na poloze MAR.Postupujte takto:
přepínačem u volantu A obr. 42 zvolte požadované
zrcátko (pravé nebo levé):
posunutím přepínače A do polohy B a jeho
přepnutím nastavíte levé vnější zpětné zrcátko;
posunutím přepínače A do polohy D a jeho
přepnutím nastavíte pravé vnější zpětné zrcátko;
Po skončeném nastavení vraťte přepínač A do
prostřední zajišťovací polohy C.
obr. 41F0T0194
obr. 42F0T0041
45
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

SOUSTAVA TOPENÍ A VENTILACE
VÝVODY/VÝDECHY
1. Pevný horní výdech 2. Centrální nastavitelné výdechy 3. Postranní pevný výdech 4. Postranní nastavitelné výdechy
5. Výdechy vzduchu k nohám
obr. 43F0T0148
46
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

PROSTŘEDNÍ A BOČNÍ VÝDECHY
A Boční nastavitelný výdech obr. 44
B Pevný výdech pro boční oknaobr. 44
C Střední nastavitelné výdechyobr. 45VýdechyAaCpomocí příslušného mechanismus
nastavte požadovaným směrem.
obr. 44F0T0031
obr. 45F0T0030
47
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

TOPENÍ A VENTILACE
OVLÁDAČE
Dále uvádíme seznam hlavních ovládačů topení a
ventilace obr. 46:
Aovládač nastavení teploty vzduchu (směšování
teplého/studeného vzduchu)
Bovládač zapnutí/vypnutí recirkulace vzduchu v
kabině;
Covládač spouštění ventilátoru
Dotočný ovládač rozvodu vzduchu.
TEPELNÝ KOMFORT
Ovládač D umožňuje přiváděnému vzduchu, aby
proudil do všech částí kabinyv5úrovních rozvodu:
přivádění vzduchu ze středních a bočních
výdechů:
umožňuje přivádět teplo k nohám a osvěžuje
obličej (funkce “bilevel”)
umožňuje rychlejší ohřátí kabiny;
vytápí kabinu a zároveň odmlžuje čelní sklo;
umožňuje odmlžení a rozmrazení čelního skla a
předních bočních oken.
TOPENÍ
Postupujte takto:
otočte úplně doprava (ukazatel) ovládač A;
otočte ovládač C na požadovanou rychlost;
otočte ovládač D na:
teplot na nohy a současně odmlžení čelního
skla;
přívod vzduchu na nohy a svěží vzduch ze
středních vývodů a výdechů na palubní desce;
slouží k rychlému vyhřátí kabiny.
RYCHLÉ VYHŘÁTÍ KABINY
Postupujte takto:
zavřete všechny vývody v palubní desce;
otočte ovládač A na;
otočte ovládač C na 4;
otočte ovládač D na.
obr. 46F0T0074
48
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

RYCHLÉ ODMLŽENÍ/ROZMRAZENÍ
ČELNÍHO SKLA A PŘEDNÍCH BOČNÍCH
OKEN (funkce MAX-DEF)
Postupujte takto:
otočte ovládač A na;
otočte ovládač C na 4;
otočte ovládač D na;
přestavte ovládač B na.
Po odmlžení/rozmrazení skel obnovte příslušnými
ovládači požadovaný tepelný komfort.
Opatření proti zamlžení skel
Při vysoké venkovní vlhkosti a/nebo za deště a/nebo
při velkém teplotním rozdílu mezi vnitřkem a
vnějškem kabiny doporučujeme předejít zamlžení skel
takto:
přestavte ovládač B na;
otočte ovládač A na;
otočte ovládač C na 2;
otočte ovládač D nas možností přepnutí do
polohy
v případě, kdy nedojde k odmlžení
skel.
NASTAVENÍ RYCHLOSTI VENTILÁTORU
Pro dosažení dobrého větrání kabiny postupujte
takto:
úplně otevřete střední a postranní výdechy
vzduchu;
otočte knoflík A do modrého sektoru;
přestavte ovládač B na;
otočte ovládač C na požadovanou rychlost;
otočte ovládač D na;
ZAPNUTÍ RECIRKULACE VZDUCHU V
KABINĚ
Přestavte ovládač B do polohy
.
Doporučujeme zapnout recirkulaci vzduchu v kabině
při stání v koloně nebo v tunelu, aby se zabránilo
přívodu znečištěného venkovního vzduchu.
Nenechávejte recirkulaci dlouho v provozu, zvlášť
pokud ve vozidle cestuje více osob, aby se okna
nezamžila zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje rychlejší
úpravu vzduchu podle nastavení soustavy ("topení"
nebo "chlazení"). V každém případě se nedoporučuje
zapínat recirkulaci v deštivých / chladných dnech,
protože by se zvyšovalo zamlžení skel.
ODMLŽENÍ/ODMRAZENÍ ZADNÍHO
VYHŘÍVANÉHO SKLA A VNĚJŠÍCH
ZPĚTNÝCH ZRCÁTEK
(pro příslušné verze/trhy)
Funkci zapnete stiskem tlačítka
obr. 47: Zapnutí je
signalizováno rozsvícením kontrolky v tomto
tlačítku.
Funkce se vypne opětovným stiskem tlačítka
.
49
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

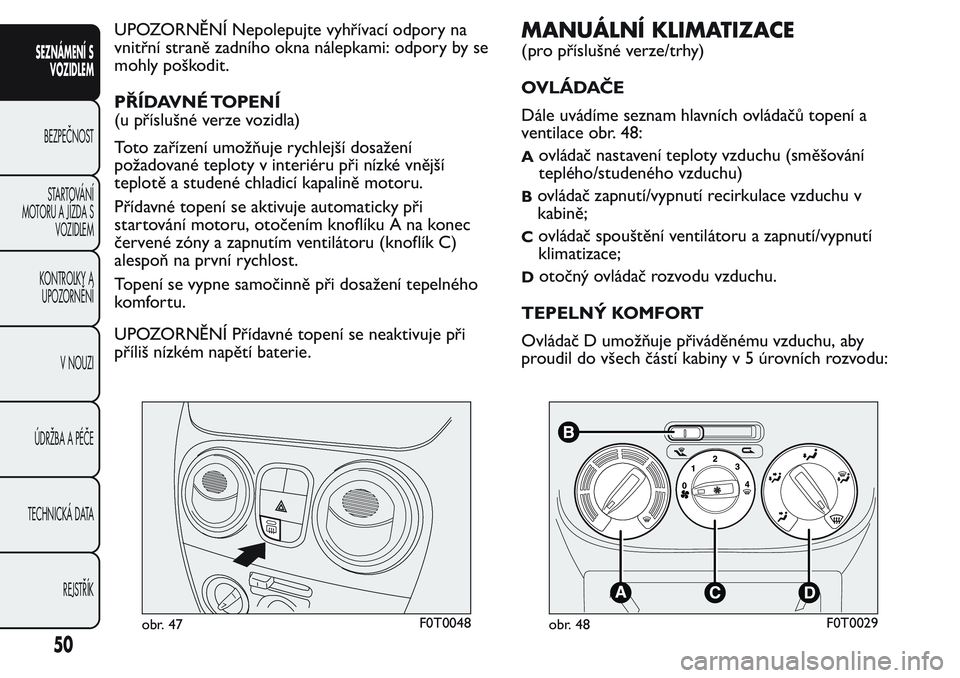

UPOZORNĚNÍ Nepolepujte vyhřívací odpory na
vnitřní straně zadního okna nálepkami: odpory by se
mohly poškodit.
PŘÍDAVNÉ TOPENÍ
(u příslušné verze vozidla)
Toto zařízení umožňuje rychlejší dosažení
požadované teploty v interiéru při nízké vnější
teplotě a studené chladicí kapalině motoru.
Přídavné topení se aktivuje automaticky při
startování motoru, otočením knoflíku A na konec
červené zóny a zapnutím ventilátoru (knoflík C)
alespoň na první rychlost.
Topení se vypne samočinně při dosažení tepelného
komfortu.
UPOZORNĚNÍ Přídavné topení se neaktivuje při
příliš nízkém napětí baterie.MANUÁLNÍ KLIMATIZACE
(pro příslušné verze/trhy)
OVLÁDAČE
Dále uvádíme seznam hlavních ovládačů topení a
ventilace obr. 48:
Aovládač nastavení teploty vzduchu (směšování
teplého/studeného vzduchu)
Bovládač zapnutí/vypnutí recirkulace vzduchu v
kabině;
Covládač spouštění ventilátoru a zapnutí/vypnutí
klimatizace;
Dotočný ovládač rozvodu vzduchu.
TEPELNÝ KOMFORT
Ovládač D umožňuje přiváděnému vzduchu, aby
proudil do všech částí kabinyv5úrovních rozvodu:
obr. 47F0T0048obr. 48F0T0029
50
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

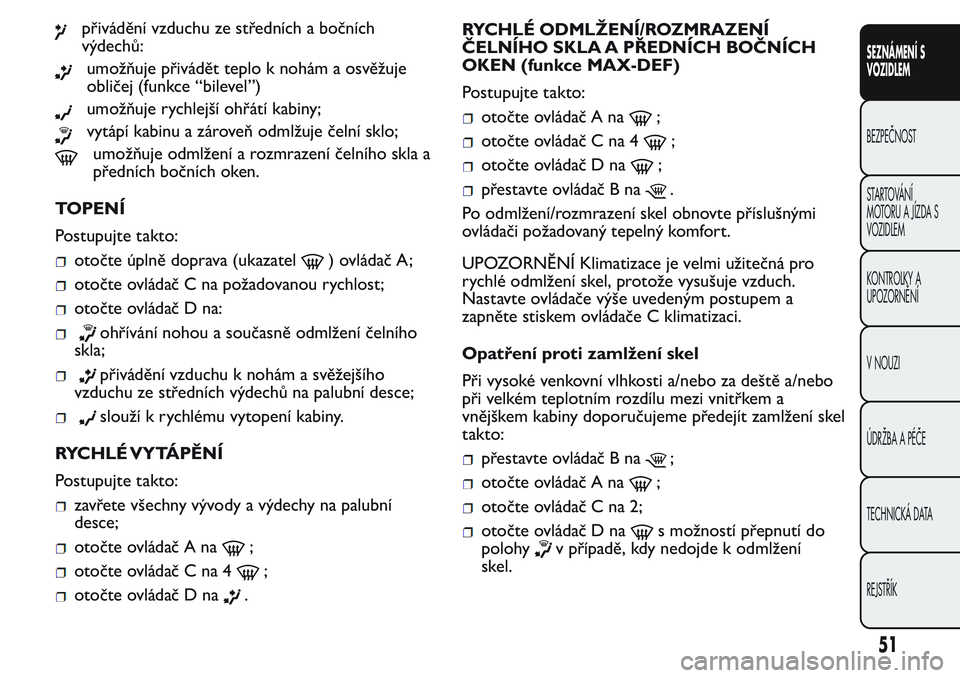

přivádění vzduchu ze středních a bočních
výdechů:
umožňuje přivádět teplo k nohám a osvěžuje
obličej (funkce “bilevel”)
umožňuje rychlejší ohřátí kabiny;
vytápí kabinu a zároveň odmlžuje čelní sklo;
umožňuje odmlžení a rozmrazení čelního skla a
předních bočních oken.
TOPENÍ
Postupujte takto:
otočte úplně doprava (ukazatel) ovládač A;
otočte ovládač C na požadovanou rychlost;
otočte ovládač D na:
ohřívání nohou a současně odmlžení čelního
skla;
přivádění vzduchu k nohám a svěžejšího
vzduchu ze středních výdechů na palubní desce;
slouží k rychlému vytopení kabiny.
RYCHLÉ VYTÁPĚNÍ
Postupujte takto:
zavřete všechny vývody a výdechy na palubní
desce;
otočte ovládač A na;
otočte ovládač C na 4;
otočte ovládač D na.RYCHLÉ ODMLŽENÍ/ROZMRAZENÍ
ČELNÍHO SKLA A PŘEDNÍCH BOČNÍCH
OKEN (funkce MAX-DEF)
Postupujte takto:
otočte ovládač A na;
otočte ovládač C na 4;
otočte ovládač D na;
přestavte ovládač B na.
Po odmlžení/rozmrazení skel obnovte příslušnými
ovládači požadovaný tepelný komfort.
UPOZORNĚNÍ Klimatizace je velmi užitečná pro
rychlé odmlžení skel, protože vysušuje vzduch.
Nastavte ovládače výše uvedeným postupem a
zapněte stiskem ovládače C klimatizaci.
Opatření proti zamlžení skel
Při vysoké venkovní vlhkosti a/nebo za deště a/nebo
při velkém teplotním rozdílu mezi vnitřkem a
vnějškem kabiny doporučujeme předejít zamlžení skel
takto:
přestavte ovládač B na;
otočte ovládač A na;
otočte ovládač C na 2;
otočte ovládač D nas možností přepnutí do
polohy
v případě, kdy nedojde k odmlžení
skel.
51
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

NASTAVENÍ RYCHLOSTI VENTILÁTORU
Pro dosažení dobrého větrání kabiny postupujte
takto:
úplně otevřete střední a postranní výdechy
vzduchu;
otočte knoflík A do modrého sektoru;
přestavte ovládač B na;
otočte ovládač C na požadovanou rychlost;
otočte ovládač D na.
ZAPNUTÍ RECIRKULACE VZDUCHU V
KABINĚ
Přestavte ovládač B do polohy
.
Doporučujeme zapnout recirkulaci vzduchu v kabině
při stání v koloně nebo v tunelu, aby se zabránilo
přívodu znečištěného venkovního vzduchu.
Nenechávejte recirkulaci dlouho v provozu, zvlášť
pokud ve vozidle cestuje více osob, aby se okna
nezamžila zevnitř.
UPOZORNĚNÍ UPOZORNĚNÍ Recirkulace
umožňuje rychlejší úpravu vzduchu ve vozidle podle
nastavení soustavy („topení“ nebo „chlazení“) pro
rychlejší dosažení požadovaného stavu. V každém
případě se nedoporučuje zapínat recirkulaci v
deštivých / chladných dnech, protože by se zvyšovalo
zamlžení skel.KLIMATIZACE (chlazení)
Postupujte takto:
otočte knoflík A do modrého sektoru;
otočte ovládač C na 4;
přestavte ovládač B na;
otočte ovládač D na;
stiskněte ovládač C.
Nastavení chlazení
Postupujte takto:
přestavte ovládač B na;
pro zvýšení teploty A otočte ovládač doprava;
otočte ovládač C pro snížení rychlosti otáčení
ventilátoru doleva.
ODMLŽENÍ/ODMRAZENÍ ZADNÍHO
VYHŘÍVANÉHO SKLA A VNĚJŠÍCH
ZPĚTNÝCH ZRCÁTEK
(pro příslušné verze/trhy)
Funkci zapnete stiskem tlačítka
obr. 49: Zapnutí je
signalizováno rozsvícením kontrolky v tomto
tlačítku.
Funkce se vypne opětovným stiskem tlačítka
.
UPOZORNĚNÍ Nepolepujte vyhřívací odpory na
vnitřní straně zadního okna nálepkami: odpory by se
mohly poškodit.
