2017 FIAT FIORINO Návod k použití a údržbě (in Czech)

Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Povoleno je vlečení/
tažení pouze pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu (pevná
tyč), pro manévry s vozidlem při přípravě na
vlečení/tažení nebo přepravě odtahovým
vozidlem. Háky se NESMĚJÍ používat pro tažení
vozidla mimo vozovku nebo v přítomnosti
překážek a/nebo pro tažení lany či jinými
nepevnými prostředky. Při dodržení výše
uvedených podmínek je nutno při tažení
postupovat tak, aby se obě vozidla (táhnoucí i
vlečené) nacházela pokud možno ve stejné
podélné ose.
189
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

ÚDRŽBA A PÉČE
PLÁNOVANÁ ÚDRŽBA
Správná údržba je rozhodující k zajištění dlouhé
životnosti vozidla v optimálním stavu.
Z toho důvodu předepsala automobilka Fiat řadu
kontrol a úkonů údržby, které je nutno provést
každých 30 000 - 35 000 km.
Plánovanou údržbou se v žádném případě nepokryjí
zcela všechny potřeby vozidla. Již v prvním období
provozu před servisní prohlídkou při 30 000 - 35 000
km a pak mezi jednotlivými prohlídkami je nutno
věnovat vozidlu pozornost, např. systematicky
kontrolovat a případně doplnit náplně, dohustit
pneumatiky, atd.
UPOZORNĚNÍ Pravidelné servisní prohlídky jsou
předepsány výrobcem. Neprovedením prohlídek
může propadnout záruka.
Servisní prohlídky s plánovanou údržbou provádějí v
předepsaných intervalech všechny autorizované
servisy Fiat.
Jestliže se během pravidelné plánované prohlídky v
servisu zjistí, že jsou kromě plánovaných řádných
úkonů nutné další výměny nebo opravy, lze je provést
pouze s výslovným souhlasem zákazníka.
UPOZORNĚNÍ Doporučujeme nahlásit servisní síti
Fiat jakékoli poruchy v provozu vozidla a nečekat
s nimi na další plánovanou prohlídku.Jestliže je vozidlo používáno často k tažení přívěsných
vozidel, je třeba zkrátit dobu mezi řádnými termíny
plánu údržby.
190
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

PLÁN ÚDRŽBY
BENZÍNOVÉ VERZE EURO 6
Po dosažení 180 000 km/12 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od
první předepsané prohlídky a v původních intervalech.
Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Kontrola nabití baterie a případné dobití●●●●●●
Kontrola stavu/opotřebení pneumatik a případné seřízení tlaku;
kontrola stavu/životnosti náplně hmoty v sadě "Fix&Go
Automatic" (u příslušné verze vozidla)●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatele
směru, výstražná světla, zavazadlový prostor, interiér, schránka v
palubní desce, kontrolky na přístrojové desce, atd.)●●●●●●
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru
(1)●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů
přívodů paliva/řízení motoru, emisía-upříslušné verze vozidla -
degradace motorového oleje●●●●●●
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie,
ochrany spodku karosérie, pevných a ohebných úseků potrubí
(výfuk-přívod paliva-brzdy), pryžových prvků (kryty-manžety-
objímky - atd.)●●●●●●
Kontrola polohy/opotřebení stíracích lišt stěračů čelního a zadního
okna (pokud existuje)●●●●●●
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření celistvosti soustavy.
191
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

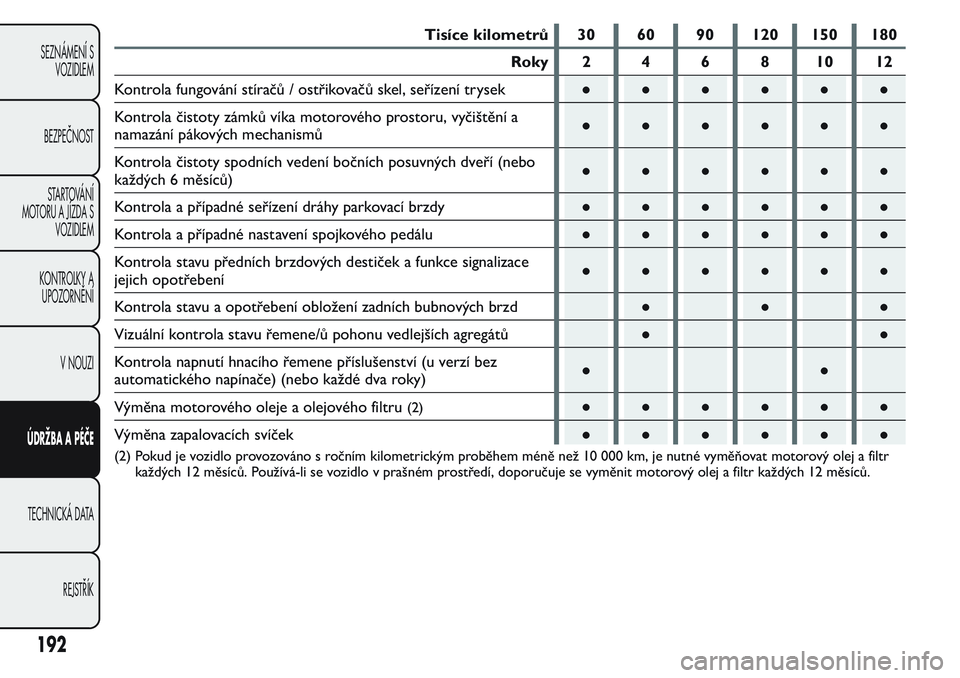

Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Kontrola fungování stíračů / ostřikovačů skel, seřízení trysek●●●●●●
Kontrola čistoty zámků víka motorového prostoru, vyčištění a
namazání pákových mechanismů●●●●●●
Kontrola čistoty spodních vedení bočních posuvných dveří (nebo
každých 6 měsíců)●●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●●
Kontrola a případné nastavení spojkového pedálu●●●●●●
Kontrola stavu předních brzdových destiček a funkce signalizace
jejich opotřebení●●●●●●
Kontrola stavu a opotřebení obložení zadních bubnových brzd●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů●●
Kontrola napnutí hnacího řemene příslušenství (u verzí bez
automatického napínače) (nebo každé dva roky)●●
Výměna motorového oleje a olejového filtru
(2)●●●●●●
Výměna zapalovacích svíček●●●●●●
(2) Pokud je vozidlo provozováno s ročním kilometrickým proběhem méně než 10 000 km, je nutné vyměňovat motorový olej a filtr
každých 12 měsíců. Používá-li se vozidlo v prašném prostředí, doporučuje se vyměnit motorový olej a filtr každých 12 měsíců.
192
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Výměna ozubeného rozvodového řemene
(3)
Výměna rozvodového řemene/ů vedlejších agregátů(3)
Výměna vložky vzduchového filtru(4)●●●●●●
Výměna brzdové kapaliny
(5)
Výměna pylového filtru(4)●●●●●●
(3) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na
kilometrický proběh každých šest let. Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě,
dlouhý chod motoru na volnoběh): doporučuje se kilometrický proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na
kilometrický proběh každé čtyři roky.
(4) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
(5) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
193
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

VERZE SE VZNĚTOVÝM MOTOREM EURO 6
Po dosažení 175 000 km/10 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od
první předepsané prohlídky a v původních intervalech.
Tisíce kilometrů 35 70 105 140 175
Roky 2 4 6 8 10
Kontrola nabití baterie a případné dobití●●●●●
Kontrola stavu/opotřebení pneumatik a případné seřízení tlaku; kontrola
stavu/životnosti náplně hmoty v sadě "Fix&Go Automatic" (u příslušné
verze vozidla)●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatele směru,
výstražná světla, zavazadlový prostor, interiér, schránka v palubní desce,
kontrolky na přístrojové desce, atd.)●●●●●
Kontrola a případné doplnění hladiny kapalin v motorovém prostoru
(1)●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů
přívodů paliva/řízení motoru, emisía-upříslušné verze vozidla -
degradace motorového oleje●●●●●
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, ochrany
spodku karosérie, pevných a ohebných úseků potrubí (výfuk-přívod
paliva-brzdy), pryžových prvků (kryty-manžety-objímky - atd.)●●●●●
Kontrola polohy/opotřebení stírátek čelního okna/zadního okna (je-li)●●●●●
Kontrola fungování stíračů / ostřikovačů skel, seřízení trysek●●●●●
Kontrola čistoty zámků víka motorového prostoru, vyčištění a namazání
pákových mechanismů●●●●●
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření celistvosti soustavy.
194
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

Tisíce kilometrů 35 70 105 140 175
Roky 2 4 6 8 10
Kontrola čistoty spodních vedení bočních posuvných dveří (nebo
každých 6 měsíců)●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●
Kontrola stavu předních brzdových destiček a funkce signalizace jejich
opotřebení●●●●●
Kontrola stavu a opotřebení obložení zadních bubnových brzd●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů●●
Kontrola hladiny oleje mechanické převodovky●
Výměna motorového oleje a olejového filtru (verze s DPF)
(2)
Výměna rozvodového řemene/ů vedlejších agregátů(3)
Výměna vložky vzduchového filtru(4)●●
Výměna vložky vzduchového filtru●●●●●
Výměna brzdové kapaliny
(5)
Výměna pylového filtru●●●●●
(2) Skutečný interval výměny oleje a olejového filtru závisí na způsobu provozování vozidla a je signalizován kontrolkou nebo
upozorněním (u příslušné verze vozidla) na přístrojové desce (viz kapitolo "Kontrolka a upozornění"). Avšak nesmí být delší než 24
měsíců. Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každých 12 měsíců.
(3) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na
kilometrický proběh každých šest let. Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě,
dlouhý chod motoru na volnoběh): doporučuje se kilometrický proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na
kilometrický proběh každé čtyři roky.
(4) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 35 000 km
(5) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
195
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

PRAVIDELNÉ KONTROLY
Každých 1 000 km anebo před dlouhou cestou je
nutno zkontrolovat a případně doplnit/obnovit:
hladinu chladicí kapaliny motoru;
hladinu brzdové kapaliny;
hladinu kapaliny ostřikovače;
tlak vzduchu a stav pneumatik;
funkci systému osvětlení (světlomety, ukazatelé
směru, výstražná světla, atd.);
stírače/ostřikovače oken a polohu/opotřebení
stíracích lišt stíračů čelního/zadního okna.
Vždy po 3000 km zkontrolujte a případně doplňte
hladinu motorového oleje.
POUŽÍVÁNÍ VOZIDLA V
NÁROČNÝCH PODMÍNKÁCH
Podle plánu údržby v případě, že je vozidlo používáno
převážně za následujících náročných stavů:
jízda s přívěsem;
prašné cesty;
krátké (méně než7-8km)opakované jízdy při
teplotě pod nulou;
jízda s motorem, který často běží naprázdno, nebo
při jízdách na dlouhé vzdálenosti nízkou rychlostí
či při dlouhé odstávce vozidla;
je nutno provádět následující kontroly v kratších
intervalech, než je uvedeno v plánu údržby:
kontrola stavu a opotřebení předních brzdových
destiček;
kontrola čistoty zámků, víka motorového a
zavazadlového prostoru, vyčištění a namazání
pákových mechanismů;
vizuální kontrola stavu: motoru, převodovky,
převodných ústrojí, pevných úseků a ohebných
úseků potrubí (výfuku - přívodu paliva - brzd),
pryžových prvků (kryty - manžety - objímky
- atd.);
kontrola stavu nabití a hladiny elektrolytu baterie;
vizuální kontrola stavu hnacích řemenů
příslušenství;
kontrola a případná výměna motorového oleje a
olejového filtru;
