2017 FIAT FIORINO Návod k použití a údržbě (in Czech)

ABCDE FGH
Verze Combi 3957 854 2513 5901721/
1782
(*)1467 1716 1464
Verze Combi
Adventure3957 854 2513 5901742/
1803
(*)1467 1716 1464
(*)S nosnými tyčemi (pro příslušné modely)
Ve velikostech mohou být malé odchylky v závislosti na rozměrech ráfků.
obr. 207F0T0161
229
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

VÝKONY
Nejvyšší povolené rychlosti po prvním období používání vozidla (km/h):
Verzekm/h
1.4 Euro 6
157
(*) /155 (**)
1.3 16V Multijet 80 CV Euro 6
162(*) /161 (**)
1.3 16V Multijet 95 CV Euro 6 167
(*)Verze Cargo
(**)Verze Combi
230
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

HMOTNOSTI
Hmotnosti (kg)1.4 Euro 6
Verze Cargo "Minimo" Verze Cargo "Massimo"
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90 % a bez příplatkové
výbavy)1070 1160
Užitečná hmotnost včetně řidiče: 610 520
Užitečná hmotnost bez řidiče: 535 445
Nejvyšší povolená hmotnost
(**)
– přední náprava: 900 900
– zadní náprava: 950 950
– celkem: 1680 1680
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 600 600
– nebrzděné přípojné vozidlo: 400 400
Největší hmotnost na střeše (se
střešním nosičem):
(***)100 100
Největší povolená hmotnost na kouli
(brzděného přípojného vozidla).60 60
(**)Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel nejvyšší povolené zatížení.
(***)Včetně hmotnosti případných nosičů (střešní nosníky/zahrádka Lineaccessori Fiat).
Pozn.: Verze Adventure mají stejnou nosnost jako ostatní verze.
231
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

Hmotnosti (kg)1.3 16V Multijet 80CV Euro 6 1.3 16V Multijet 95 CV Euro 6
Verze Cargo
"Minimo"Verze Cargo
"Massimo"Verze Cargo
"Minimo"Verze Cargo
"Massimo"
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90 % a bez příplatkové
výbavy)1090 1180 1090 1180
Užitečná hmotnost včetně řidiče: 610 520 610 520
Užitečná hmotnost bez řidiče: 535 445 535 445
Nejvyšší povolená hmotnost
(**)
– přední náprava: 900 900 900 900
– zadní náprava: 950 950 950 950
– celkem: 1700 1700 1700 1700
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 1000 1000 1000 1000
– nebrzděné přípojné vozidlo: 400 400 400 400
Největší hmotnost na střeše (se
střešním nosičem):
(***)100 100 100 100
Největší povolená hmotnost na kouli
(brzděného přípojného vozidla).60 60 60 60
(**)Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel nejvyšší povolené zatížení.
(***)Včetně hmotnosti případných nosičů (střešní nosníky/zahrádka Lineaccessori Fiat).
Pozn.: Verze Adventure mají stejnou nosnost jako ostatní verze.
232
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

Hmotnosti (kg)1.4 Euro 6
Verze Cargo "Minimo" PTT 1500Verze Cargo "Massimo" PTT
1500
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90 % a bez příplatkové
výbavy)1070 1160
Užitečná hmotnost včetně řidiče: 430 340
Užitečná hmotnost bez řidiče: 355 265
Nejvyšší povolená hmotnost
(**)
– přední náprava: 900 900
– zadní náprava: 950 950
– celkem: 1500 1500
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 600 600
– nebrzděné přípojné vozidlo: 400 400
Největší hmotnost na střeše (se
střešním nosičem):
(***)100 100
Největší povolená hmotnost na kouli
(brzděného přípojného vozidla).60 60
(**)Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel nejvyšší povolené zatížení.
(***)Včetně hmotnosti případných nosičů (střešní nosníky/zahrádka Lineaccessori Fiat).
Pozn.: Verze Adventure mají stejnou nosnost jako ostatní verze.
233
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

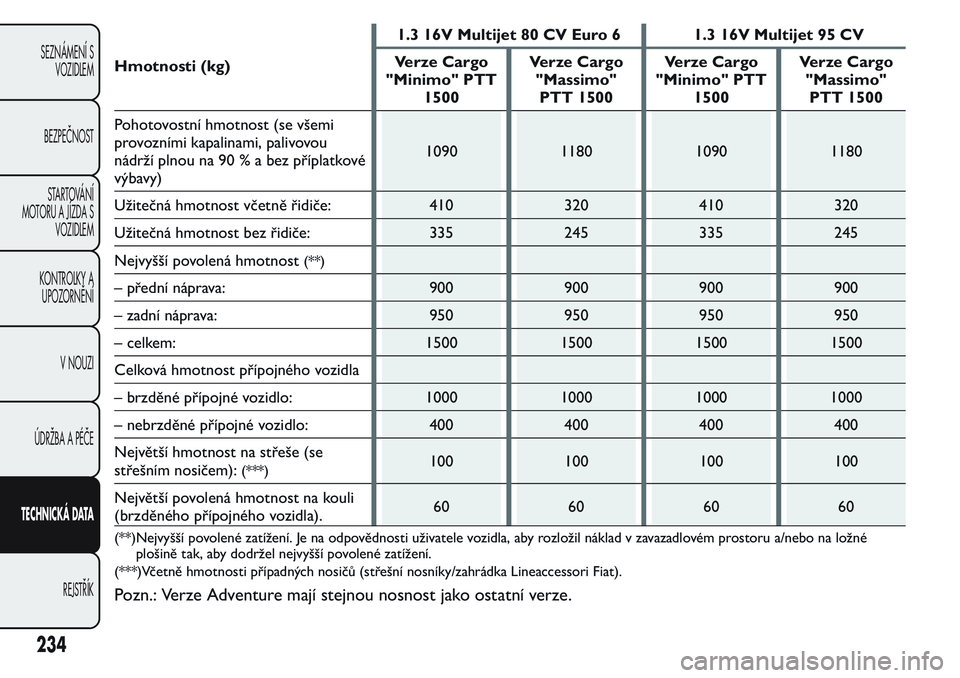

Hmotnosti (kg)1.3 16V Multijet 80 CV Euro 6 1.3 16V Multijet 95 CV
Verze Cargo
"Minimo" PTT
1500Verze Cargo
"Massimo"
PTT 1500Verze Cargo
"Minimo" PTT
1500Verze Cargo
"Massimo"
PTT 1500
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90 % a bez příplatkové
výbavy)1090 1180 1090 1180
Užitečná hmotnost včetně řidiče: 410 320 410 320
Užitečná hmotnost bez řidiče: 335 245 335 245
Nejvyšší povolená hmotnost
(**)
– přední náprava: 900 900 900 900
– zadní náprava: 950 950 950 950
– celkem: 1500 1500 1500 1500
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 1000 1000 1000 1000
– nebrzděné přípojné vozidlo: 400 400 400 400
Největší hmotnost na střeše (se
střešním nosičem):
(***)100 100 100 100
Největší povolená hmotnost na kouli
(brzděného přípojného vozidla).60 60 60 60
(**)Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel nejvyšší povolené zatížení.
(***)Včetně hmotnosti případných nosičů (střešní nosníky/zahrádka Lineaccessori Fiat).
Pozn.: Verze Adventure mají stejnou nosnost jako ostatní verze.
234
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

Hmotnosti (kg)1.3 16V Multijet 80CV Euro 6 1.3 16V Multijet 95 CV Euro 6
Verze Cargo
"Minimo" PTT
1750Verze Cargo
"Massimo"
PTT 1750Verze Cargo
"Minimo" PTT
1750Verze Cargo
"Massimo"
PTT 1750
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90 % a bez příplatkové
výbavy)1090 1180 1090 1180
Užitečná hmotnost včetně řidiče: 660 570 660 570
Užitečná hmotnost bez řidiče: 585 495 585 495
Nejvyšší povolená hmotnost
(**)
– přední náprava: 900 900 900 900
– zadní náprava: 950 950 950 950
– celkem: 1750 1750 1750 1750
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 1000 1000 1000 1000
– nebrzděné přípojné vozidlo: 400 400 400 400
Největší hmotnost na střeše (se
střešním nosičem):
(***)100 100 100 100
Největší povolená hmotnost na kouli
(brzděného přípojného vozidla).60 60 60 60
(**)Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel nejvyšší povolené zatížení.
(***)Včetně hmotnosti případných nosičů (střešní nosníky/zahrádka Lineaccessori Fiat).
Pozn.: Verze Adventure mají stejnou nosnost jako ostatní verze.
235
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

Hmotnosti (kg)1.4 Euro 6
Verze Combi N1 "Minimo" (4
místa)Verze Combi N1
"Massimo" (4
místa)Verze Combi M1
(5místná)
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90 % a bez příplatkové
výbavy)1170 1255 1165
Užitečná hmotnost včetně řidiče: 565 480 515
Užitečná hmotnost bez řidiče: 490 405 445
Nejvyšší povolená hmotnost
(**)
– přední náprava: 950 950 950
– zadní náprava: 980 980 950
– celkem: 1735 1735 1680
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 600 600 600
– nebrzděné přípojné vozidlo: 400 400 400
Největší hmotnost na střeše (se
střešním nosičem):
(***)100 100 100
Největší povolená hmotnost na kouli
(brzděného přípojného vozidla).60 60 60
(**)Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel nejvyšší povolené zatížení.
(***)Včetně hmotnosti případných nosičů (střešní nosníky/zahrádka Lineaccessori Fiat).
Pozn.: Verze Adventure mají stejnou nosnost jako ostatní verze.
236
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
KATEGORIE M1: do hmotnosti je zahrnuta i výbava.
